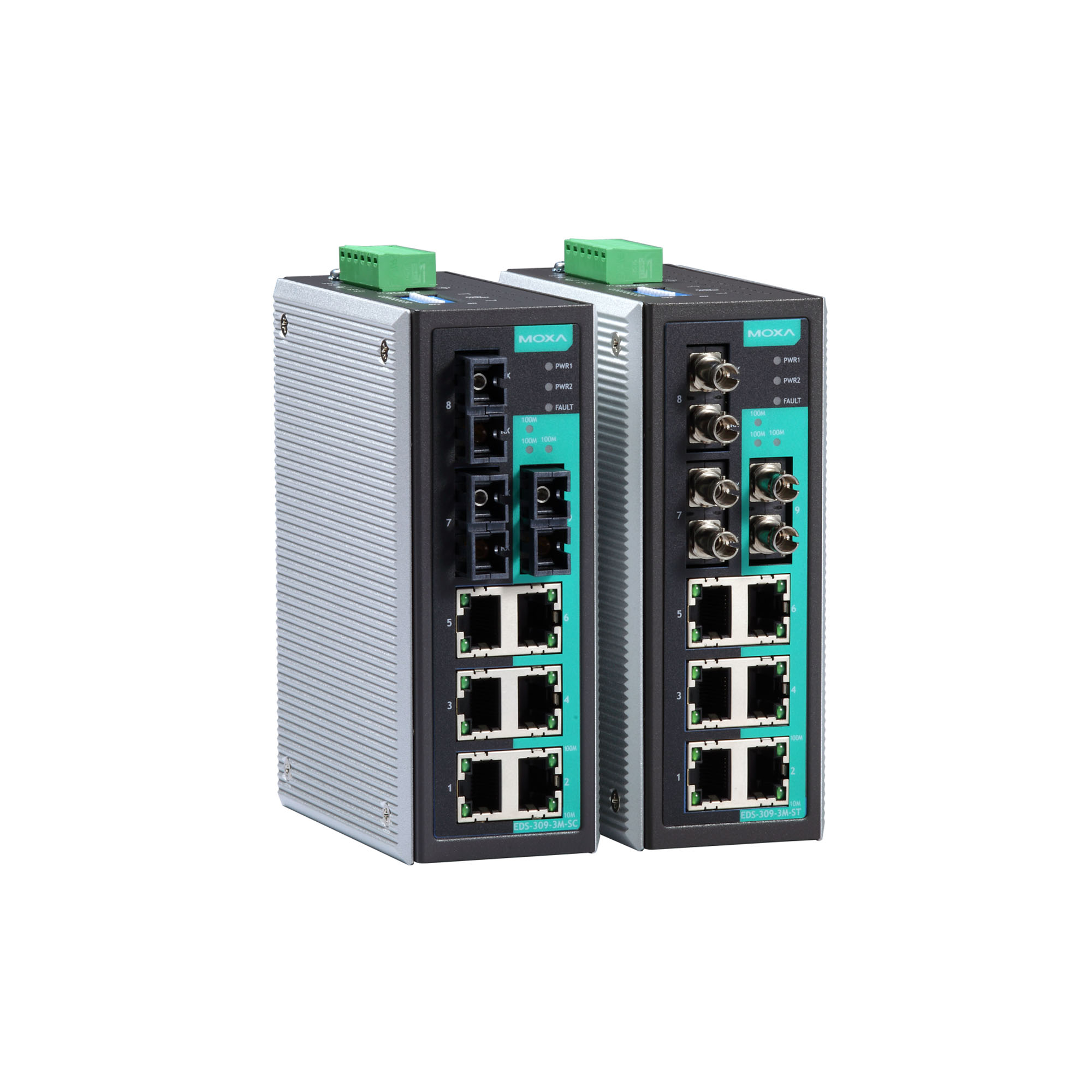

EDS-309 系列

9 端口非网管型工业以太网交换机

moxa-eds-309-series-image-1-(1).jpg | Moxa
moxa-eds-309-series-image-2-(1).jpg | Moxa
moxa-eds-309-series-image-3-(1).jpg | Moxa

特点和优势

  • 电源故障和端口中断时,可通过继电器输出警告
  • 广播风暴保护
  • 支持 -40 至 75°C 工作温度(-T 型号)

认证

  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

联系销售人员

介绍

EDS-309 工业以太网交换机为工业以太网通信提供了经济型解决方案。这款 9 端口交换机具有内置的继电器警告功能,可在发生电源故障或端口中断时,向网络管理员发出警报。此外,这款交换机专用于严苛的工业环境,例如:Class 1 Div. 2 和 ATEX Zone 2 危险环境。

这款交换机符合 FCC、UL 和 CE 标准,支持 -10 至 60°C 标准温度或 -40 至 75°C 宽温工作。所有型号都通过了 100% 烧机测试,以满足工业自动化控制应用的特殊需求。EDS-309 交换机可以轻松安装在导轨和配电箱上。



  • 报警功能通道

    1,继电器输出:1 A @ 24 VDC

  • 10/100BaseT(X) 端口(RJ45 接头)

    6
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • 100BaseFX 端口(多模 SC 接头)

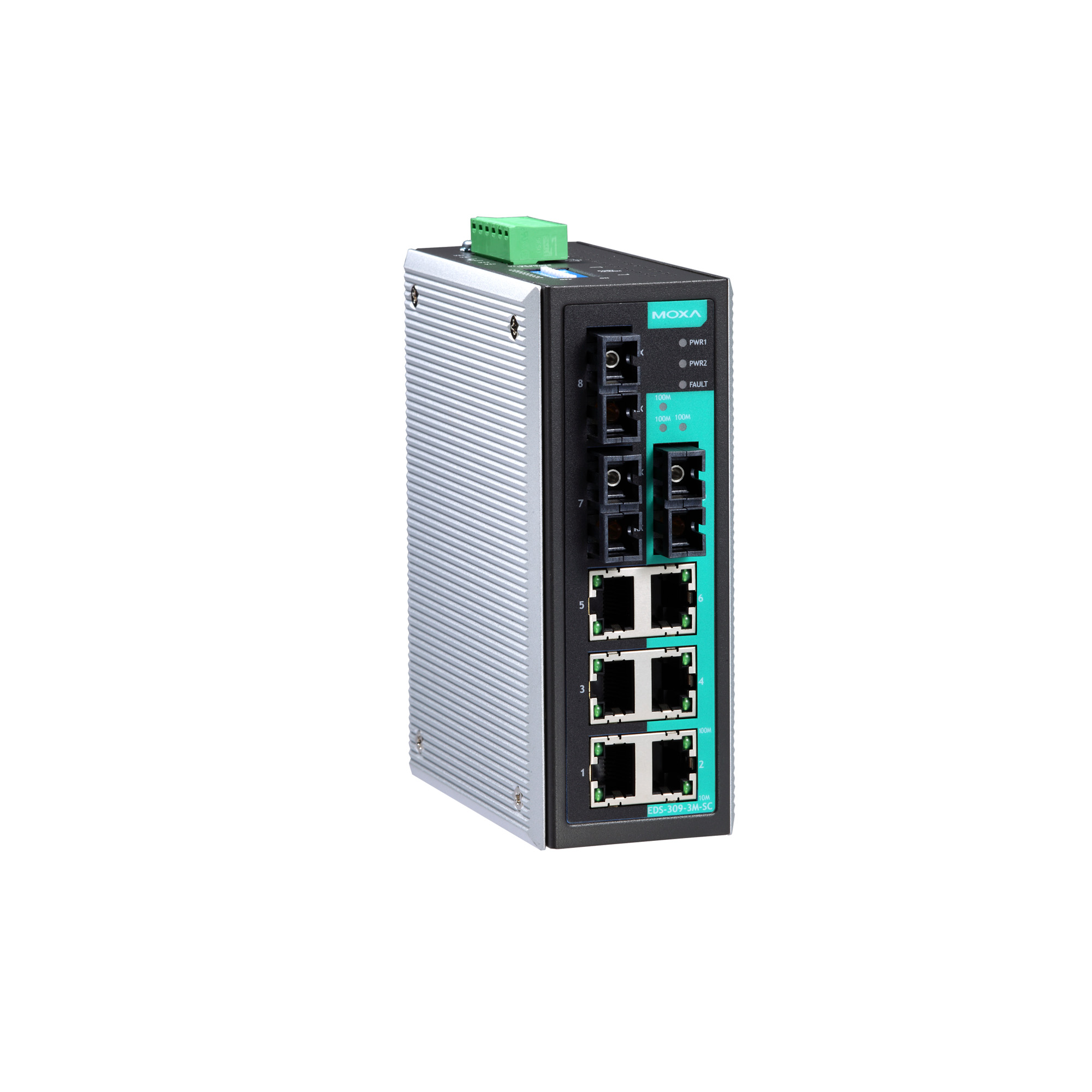

    EDS-309-3M-SC 系列: 3

  • 100BaseFX 端口(多模 ST 接头)

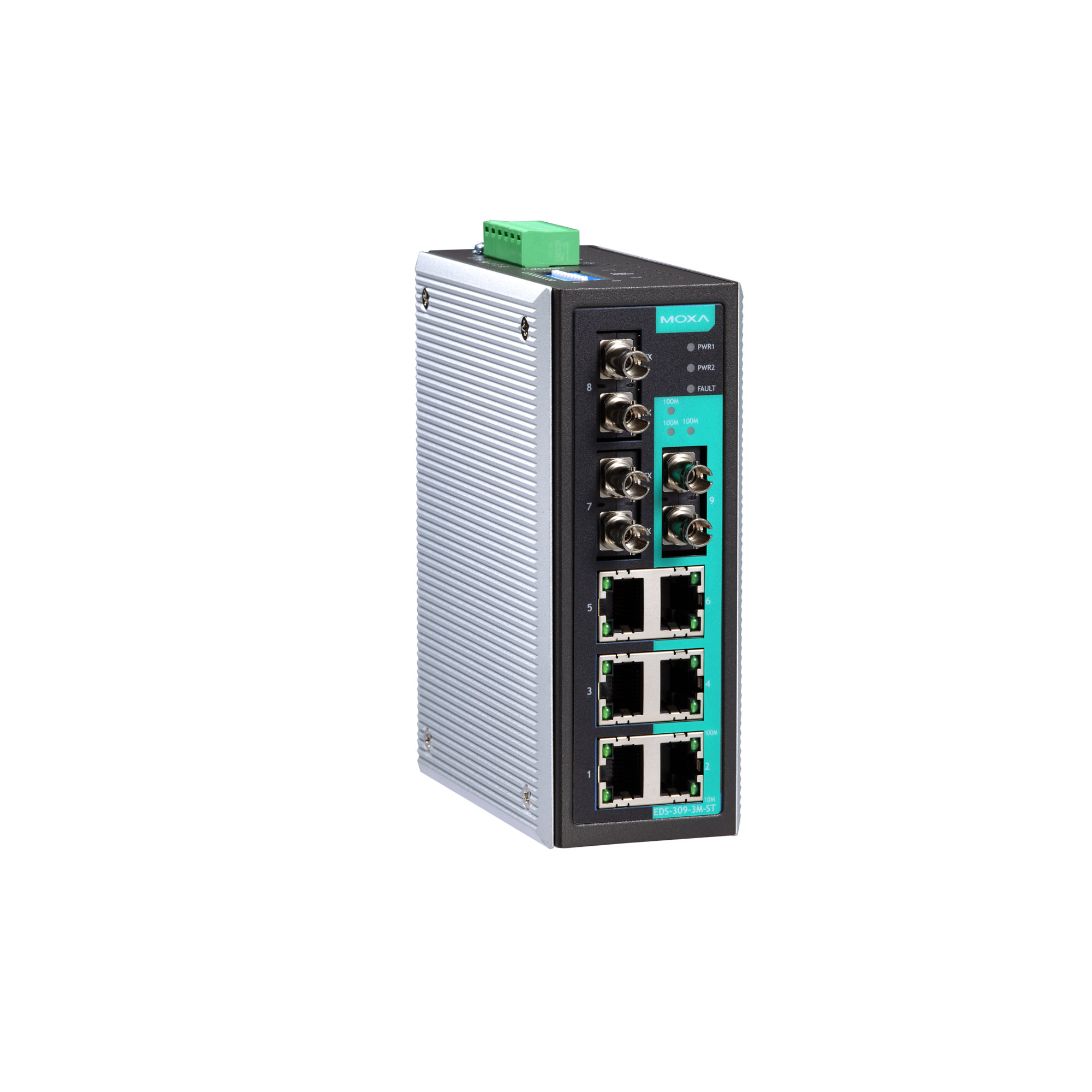

    EDS-309-3M-ST 系列:3

  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3x,用于流量控制

  • MAC 地址表大小

    1 K

  • 数据包缓冲区大小

    512 kb

  • 处理类型

    存储转发

  • 以太网接口

    端口中断报警

  • 输入电流

    0.26 A @ 24 VDC

  • 连接

    1 个可拆卸 6 触点接线端子

  • 工作电压

    9.6 至 60 VDC

  • 输入电压

    冗余双电源输入,12/24/48 VDC

  • 反接保护

    支持

  • 过载电流保护

    支持

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    53.6 x 135 x 105 mm(2.11 x 5.31 x 4.13 英寸)

  • 重量

    790 g (1.75 lb)

  • 安装

    导轨式安装,壁挂式安装(带可选套件)

  • 工作温度

    标准型号:-10 至 60°C(14 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 危险环境

    ATEX,Class I Division 2

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMC

    EN 55032/24

  • 振动

    IEC 60068-2-6

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 MHz:20 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:1 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 安全

    UL 508、UL 60950-1,CSA C22.2 编号 60950-1

  • 冲击

    IEC 60068-2-27

  • 自由落体

    IEC 60068-2-32

  • 时间

    396,595 小时

  • 标准

    MIL-HDBK-217F

支持文件

名称 类型 语言 版本 发布日期
EDS-309 系列产品资料表
1.8 MB
产品资料表 中文 v1.1 2019年9月11日 2019年9月11日
QIG for EDS-309 Series
2.9 MB
QIG 英文 v11.0 2019年3月18日 2019年3月18日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技术说明 英文 v1.0 2019年2月12日 2019年2月12日
2D CAD for EDS-309-3M-SC
298.8 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EDS-309-3M-ST
248.6 KB
2D CAD 英文 2018年1月19日 2018年1月19日
Manual for EDS-309 Series (HIG)
2.8 MB
手册 英文 v9.0 2014年5月25日 2014年5月25日

可用型号 (4)

显示图片
moxa-eds-309-3m-sc-image.jpg | MoxaEDS-309-3M-SCmoxa-eds-309-3m-st-image.jpg | MoxaEDS-309-3M-STmoxa-eds-309-3m-sc-t-image.jpg | MoxaEDS-309-3M-SC-Tmoxa-eds-309-3m-st-t-image.jpg | MoxaEDS-309-3M-ST-T
10/100BaseT(X) 端口
RJ45 接头
6666
100BaseFX 端口
多模, SC 接头
33
100BaseFX 端口
多模, ST 接头
33
工作温度-10 to 60°C-10 to 60°C-40 to 75°C-40 to 75°C
