EDS-2010-ML 系列

8+2G 端口千兆非网管型工业以太网交换机

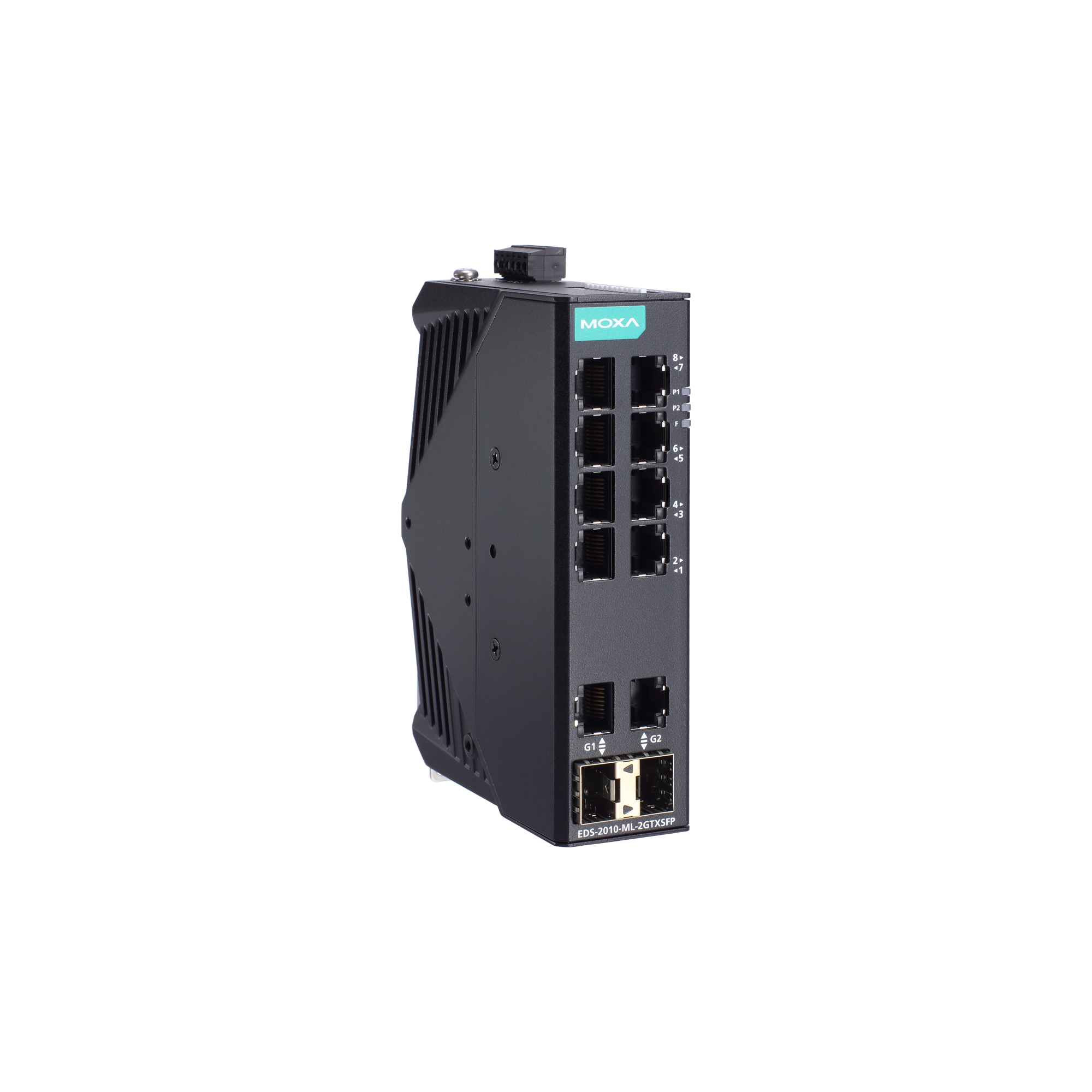

moxa-eds-2010-ml-series-image-(1).jpg | Moxa

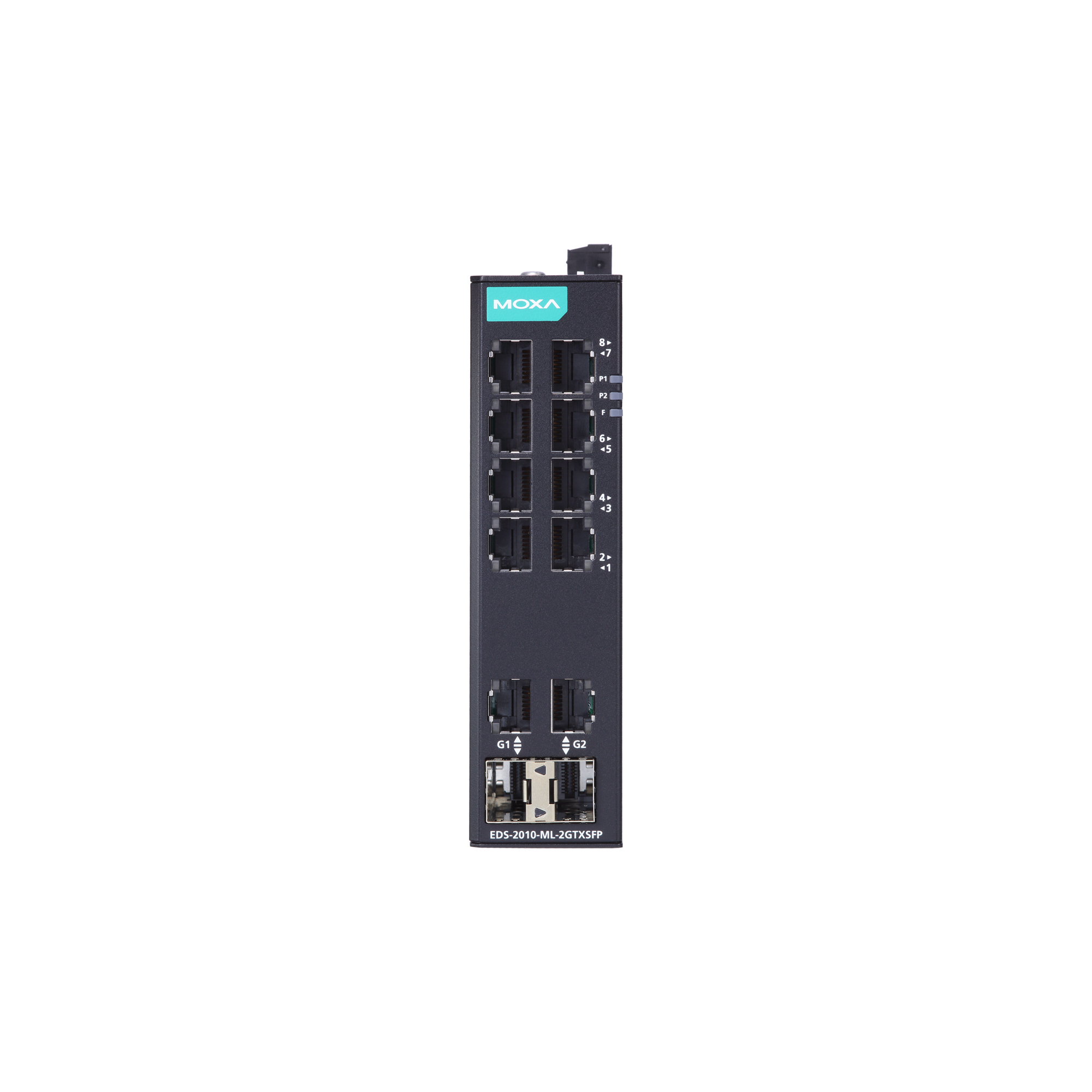

moxa-eds-2010-ml-series-image-1-(1).jpg | Moxa

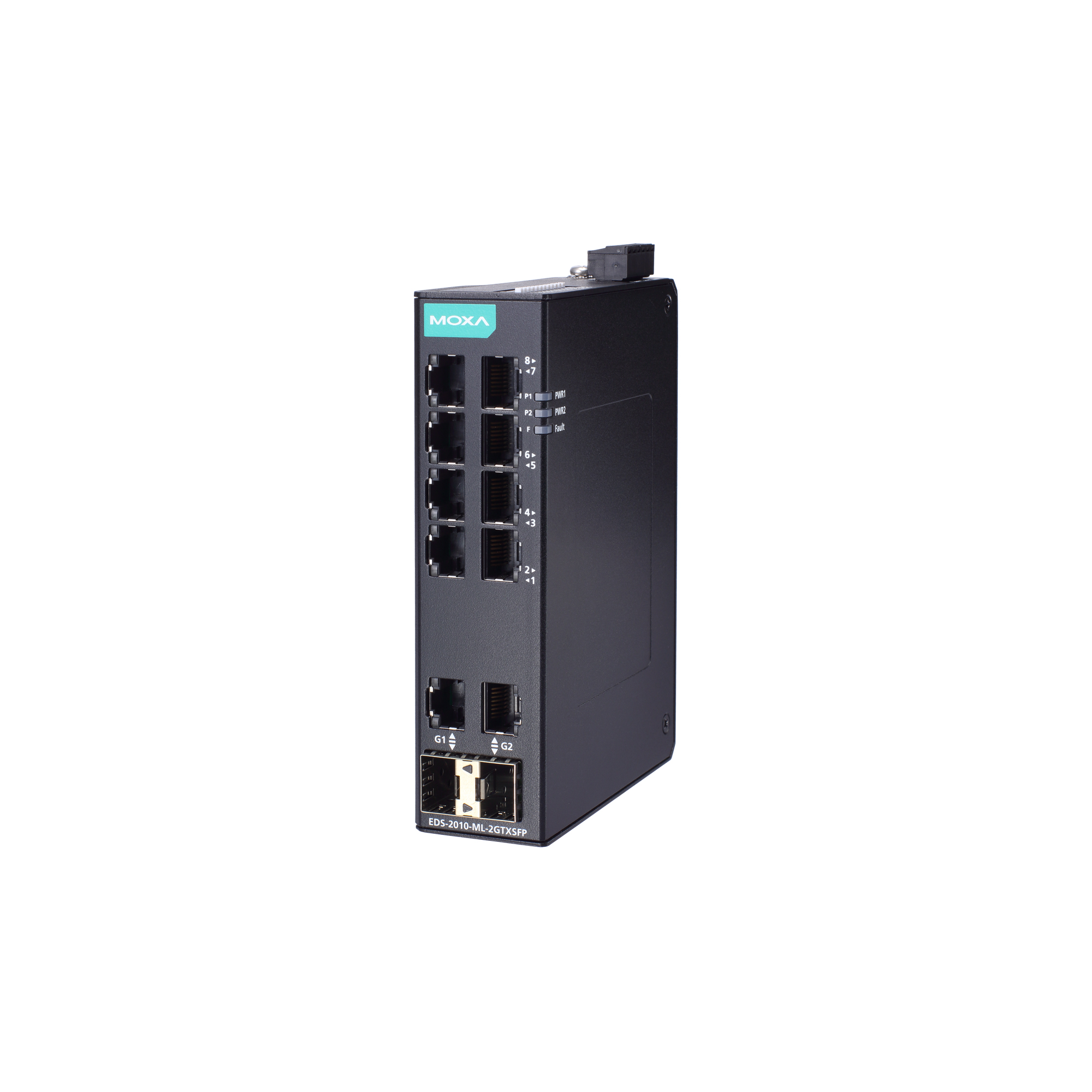

moxa-eds-2010-ml-series-image-2-(1).jpg | Moxa

特点和优势

  • 2 个千兆以太网端口用于上行链路,采用灵活的接口设计,满足高带宽数据传输
  • 支持 QoS,可处理高流量传输中的关键数据
  • 电源故障和端口中断时,可通过继电器输出警告
  • IP30 等级防护
  • 12/24/48 VDC 冗余双电源输入
  • 支持 -40 至 75°C 工作温度(-T 型号)

认证

  • moxa-dnv-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

EDS-2010-ML 系列工业以太网交换机配备 8 个 10/100M 电口和 2 个 10/100/1000BaseT(X) 或 100/1000BaseSFP combo 端口,是高带宽数据融合应用的理想选择。此外,为了提供多功能性以满足不同行业的应用,EDS-2010-ML 系列允许用户通过外部面板上的 DIP 开关启用或禁用 QoS 功能、广播风暴保护和端口中断报警功能。

EDS-2010-ML 系列支持 12/24/48 VDC 冗余双电源输入、导轨式安装和高水平 EMI/EMC 等级。除了体积小巧外,EDS-2010-ML 系列通过了 100% 烧机测试,以确保其在现场能够可靠地运行。EDS-2010-ML 系列支持 -10 至 60°C 标准温度,还提供 -40 至 75°C 宽温型号。



  • 10/100BaseT(X) 端口(RJ45 接头)

    8
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • Combo 端口(10/100/1000BaseT(X) 或 100/1000BaseSFP+)

    2
    速率自适应
    自动 MDI/MDI-X 连接
    全/半双工模式

  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3u,用于 100BaseT(X)
    IEEE 802.3ab,用于 1000BaseT(X)
    IEEE 802.3z,用于 1000BaseX
    IEEE 802.3x,用于流量控制
    IEEE 802.1p,用于服务等级

  • 以太网接口

    QoS,广播风暴保护,端口中断报警

  • MAC 地址表大小

    8 K

  • 数据包缓冲区大小

    4 Mb

  • 处理类型

    存储转发

  • 连接

    1 个可拆卸 6 触点接线端子

  • 输入电流

    0.251 A @ 24 VDC

  • 输入电压

    12/24/48 VDC,冗余双电源输入

  • 工作电压

    9.6 至 60 VDC

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    36 x 135 x 95 mm(1.41 x 5.31 x 3.74 英寸)

  • 重量

    498 g (1.10 lb)

  • 安装

    导轨式安装,壁挂式安装(带可选套件)

  • 工作温度

    EDS-2010-ML-2GTXSFP:-10 至 60°C(14 至 140°F)
    EDS-2010-ML-2GTXSFP-T:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 安全

    UL 61010-2-201、EN 62368-1(LVD)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 MHz:20 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 轨道交通

    EN 50121-4

  • 振动

    IEC 60068-2-6

  • 冲击

    IEC 60068-2-27

  • 自由落体

    IEC 60068-2-32

  • 时间

    2,174,016 小时

  • 标准

    Telcordia (Bellcore),GB

支持文件

名称 类型 语言 版本 发布日期
QIG for EDS-2010/2018-ML Series
2.4 MB
QIG 英文 v1.5 2023年1月10日 2023年1月10日
EDS-2010-ML 系列产品资料表
2.0 MB
产品资料表 中文 v1.0 2019年9月18日 2019年9月18日
2D CAD for EDS-2010-ML Series
751.3 KB
2D CAD 英文 2019年9月11日 2019年9月11日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技术说明 英文 v1.0 2016年11月16日 2016年11月16日

可用型号 (2)

显示图片
moxa-eds-2010-ml-2gtxsfp-image.jpg | MoxaEDS-2010-ML-2GTXSFPmoxa-eds-2010-ml-2gtxsfp-t-image.jpg | MoxaEDS-2010-ML-2GTXSFP-T
10/100BaseT(X) 端口(RJ45 接头)88
Combo 端口(10/100/1000BaseT(X) 或 100/1000BaseSFP+)22
工作温度-10 to 60°C-40 to 75°C
