PT-7728 系列

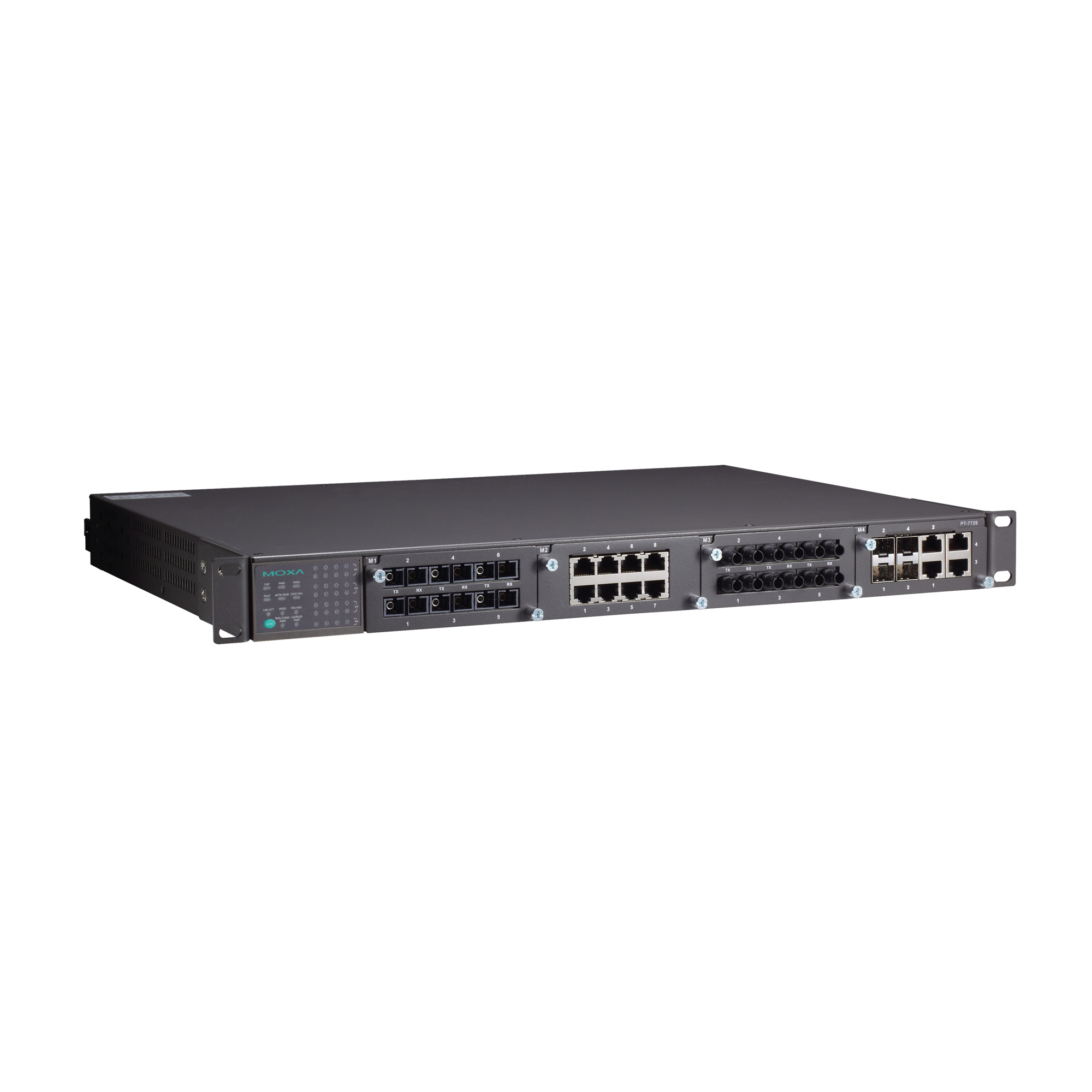

IEC 61850-3 24+4G 端口二层千兆模块化网管型机架式工业以太网交换机

moxa-pt-7728-series-image-1-(1).jpg | Moxa

特点和优势

  • 符合 IEC 61850-3、IEEE 1613（变电站）和 EN 50121-4（轨道交通）标准
  • 符合 IEC 62439-3 条款 4 (PRP) 和条款 5 (HSR) 标准 仅适用于 PM-7200-4GTX-PHR-PTP 和 PM-7200-4GSFP-PHR-PTP 模块。
  • 内置 MMS 服务器，支持基于 IEC 61850-90-4 交换机数据建模，适用于电力 SCADA
  • 符合 EN 50155 部分标准
  • 支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机），以及 千兆以太网自愈时间 < 50 ms RSTP/STP/MSTP 网络冗余
  • VLAN Unaware：支持由特定 IED 接收的优先级标记帧
  • 多达 12 个 M12 接头端口
  • 24/48 VDC 或 110/220 VDC/VAC 隔离冗余双电源输入
  • 支持 -40 至 85°C 工作温度

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-nema-ts2-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

联系销售人员

介绍

PT-7728 系列专为变电站自动化系统（IEC 61850-3、IEEE 1613）和轨道交通 (EN 50121-4) 而设计，配备关键数据包优先级（GOOSE 和 SMV）功能和内置 MMS 服务器。PT-7728 系列支持千兆和百兆以太网骨干网络、冗余环网技术、24/48 VDC 或 110/220 VDC/VAC 隔离冗余双电源输入，进而提高了网络通信的稳定性，节省布线成本。PT-7728 采用模块化设计，网络规划配置更加轻松和灵活，最多可安装 4 个千兆以太网端口和 24 个百兆以太网端口。另外，PT-7728 系列可选择前/后出线的方式，非常适用于各种应用。



其他特点和优势

  • 基于 IEC 61850-90-4 标准的交换机数据建模

  • IEEE 1588v2 PTP（精密时间协议），支持精确的网络时间同步（仅限 PTP 型号）

  • VLAN Unaware：支持由特定 IED 接收的优先级标记帧

  • DHCP Option 82，用于不同策略分配 IP 地址

  • 支持 EtherNet/IP 和 Modbus TCP 工业以太网协议

  • 快速换线恢复

  • 通过 web 浏览器、Telnet/串口 console、CLI、Windows 管理工具和 ABC-01 自动备份配置器进行配置

  • IGMP snooping 和 GMRP，用于过滤工业以太网协议的组播流量

  • 支持先进 VLAN 功能的 Q-in-Q 标记

  • IEEE 802.3ad、LACP，可优化网络带宽

  • 带宽管理，可预防出现不稳定的网络状态

  • 支持端口镜像功能，便于在线调试

  • 通过电子邮件和继电器输出自动发出异常警告

  • RMON 支持主动、高效的网络监控

  • 自动恢复在线设备的 IP 地址



网络安全特性

  • 用户密码多层安全保护，防止未经授权进行配置

  • SSH/HTTPS 用于密码和数据加密

  • 使用基于 802.1X 端口的网络访问控制锁定交换机端口，只有授权客户能访问该端口

  • RADIUS/TACACS+ 允许从中控室管理密码

  • 802.1Q VLAN 允许对所选定的交换机端口间，进行流量传输的逻辑分配

  • 保护交换机端口，只允许特定设备和/或 MAC 地址访问端口

  • 关闭一个或多个端口以阻止网络流量

  • SNMPv3 提供加密授权和安全访问



  • 布线方向

    PT-7728-F 系列：前出线式
    PT-7728-R 系列：后出线式

  • 兼容模块

    插槽 1/2/3：
    PM-7200-8TX
    PM-7200-2MSC4TX
    PM-7200-2MST4TX
    PM-7200-2SSC4TX
    PM-7200-4MSC2TX
    PM-7200-4MST2TX
    PM-7200-4SSC2TX
    PM-7200-6MSC
    PM-7200-6MST
    PM-7200-6SSC
    PM-7200-8SFP
    PM-7200-4M12
    PM-7200-8MTRJ

    插槽 4：
    PM-7200-4GTXSFP
    PM-7200-2GTXSFP
    PM-7200-4GSFP-PHR-PTP（仅限 PT-7728-PTP）
    PM-7200-4GTX-PHR-PTP（仅限 PT-7728-PTP）

  • 标准

    IEEE 802.1D-2004，用于生成树协议 (STP)
    IEEE 802.1p，用于服务等级
    IEEE 802.1Q，用于 VLAN 标记
    IEEE 802.1s，用于多生成树协议 (MSTP)
    IEEE 802.1w，用于快速生成树协议 (RSTP)
    IEEE 802.1X，用于授权认证
    IEEE 802.3，用于 10BaseT
    IEEE 802.3ab，用于 1000BaseT(X)
    IEEE 802.3ad，用于 LACP 端口聚合
    IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3x，用于流量控制
    IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX

  • 过滤

    802.1Q、GMRP、GVRP、IGMP v1/v2c、QinQ VLAN、VLAN unaware

  • 工业协议

    EtherNet/IP、Modbus TCP

  • 管理

    Back Pressure Flow Control（背压流量控制）、BOOTP、DHCP Option 66/67/82、DHCP Server/Client、Flow control（流量控制）、HTTP、IPv4/IPv6、LLDP、Port Mirror（端口镜像）、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP、Fiber check

  • MIB

    Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1, 2, 3, 9, RSTP MIB

  • 变电站

    IEC 61850 QoS、MMS

  • 冗余协议

    所有型号：链路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2
    PTP 型号：HSR、PRP

  • 安全

    广播风暴保护、HTTPS/SSL、TACACS+、端口锁定、RADIUS、速率限制和 SSH

  • 对时服务

    所有型号（除 PTP 型号）：NTP Server/Client、SNTP
    PTP 型号：NTP Server/Client、SNTP、IEEE 1588 PTP v1/v2（基于硬件）

  • IGMP 分组

    256

  • 最大 VLAN 数量

    64

  • VLAN ID 范围

    VID 1 至 4094

  • 优先级队列

    4

  • Console 端口

    RS-232 (RJ45)

  • 报警功能通道

    纯电阻性负载：3 A @ 30 VDC, 240 VDC

  • 输入电压

    -24-24/-48-48/-HV-HV/-24-HV/-48-HV 型号：冗余电源模块
    PT-7728-24 系列：24 VDC（18 至 36 VDC）
    PT-7728-48 系列：48 VDC（36 至 72 VDC）
    PT-7728-HV 系列：110/220 VAC/VDC（85 至 264 VAC 和 88 至 300 VDC）

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 连接

    10-pin 接线端子

  • 输入电流

    PT-7728-24 系列：2.38 A @ 24 VDC
    PT-7728-48 系列：1.12 A @ 48 VDC
    PT-7728-HV 系列：0.49/0.26 A @ 110/220 VAC, 0.59/0.30 A @ 110/220 VDC

  • 外壳

    铝

  • IP 等级

    IP30

  • 尺寸（无挂耳）

    440 x 44 x 325 mm（17.32 x 1.73 x 12.80 英寸）

  • 重量

    5900 g (13.11 lb)

  • 安装

    19 英寸机架式安装

  • 工作温度

    -40 至 85°C（-40 至 185°F）
    注意：冷启动要求至少 100 VAC @ -40°C

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 安全

    UL 60950-1

  • EMI

    EN 55032 Class A、CISPR 32、FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：35 V/m
    IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
    IEC 61000-4-5 Surge：电源：4 kV；信号：4 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 DIP

  • 变电站

    IEC 61850-3，IEEE 1613

  • 轨道交通

    EN 50121-4、EN 50155（符合 EN 50155 部分规格）

  • 交通控制

    NEMA TS2

  • 时间

    393,828 小时

  • 标准

    Telcordia SR332
