PT-7710 系列

IEC 61850-3 8+2G 端口二层千兆模块化网管型机架式工业以太网交换机

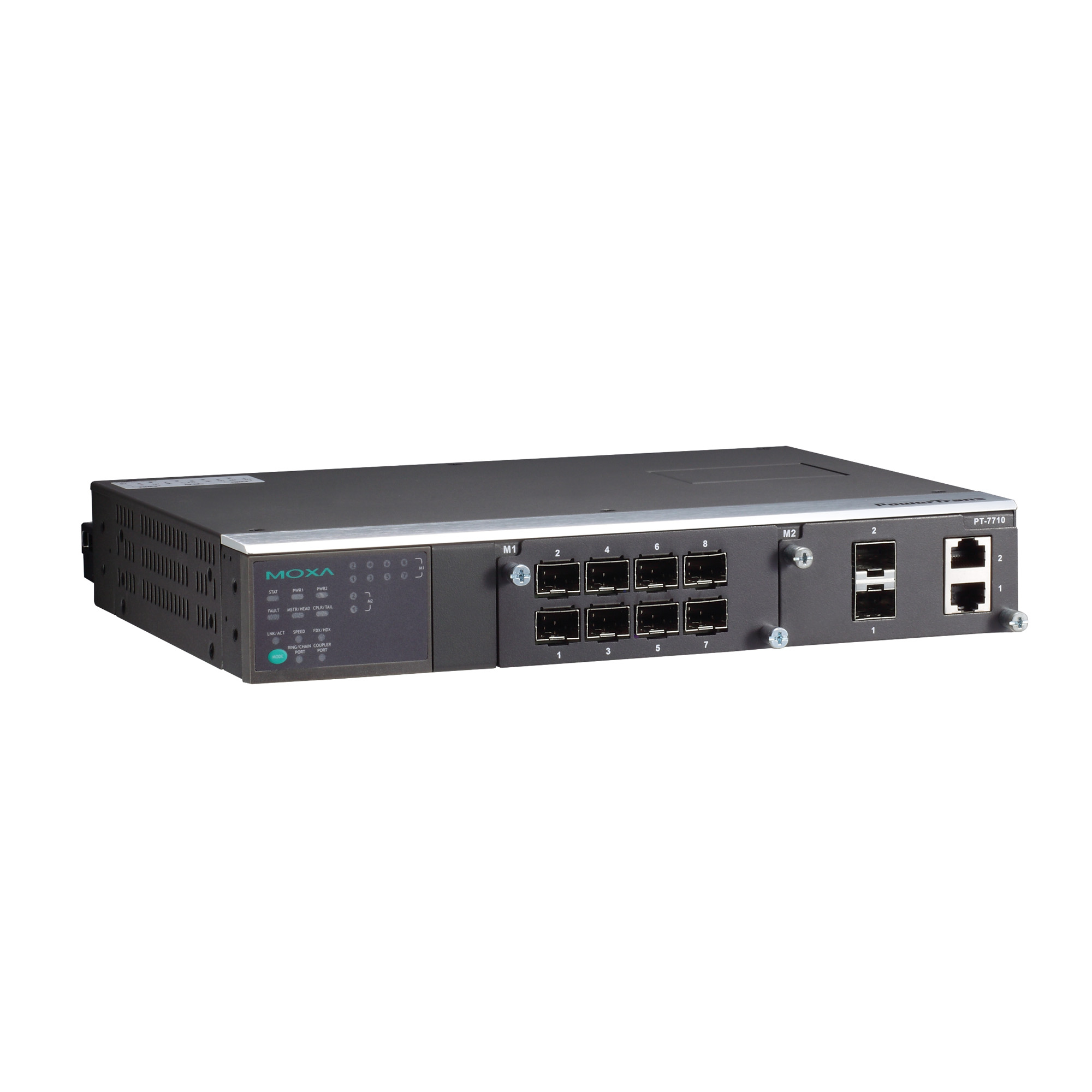

moxa-pt-7710-series-image-1-(1).jpg | Moxa

特点和优势

  • 符合 IEC 61850-3、IEEE 1613(变电站)和 EN50121-4(轨道交通)标准
  • 符合 EN 50155 部分标准
  • VLAN Unaware:支持由特定 IED 接收的优先级标记帧
  • 多达 4 个 M12 接头端口
  • 支持 Turbo Ring 和 Turbo Chain(自愈时间 < 20 ms @ 250 台交换机),以及 千兆以太网自愈时间 < 50 ms RSTP/STP 和 MSTP 网络冗余
  • 通用电源范围,12/24/48 VDC 或 110/220 VDC/VAC
  • 支持 -40 至 85°C 工作温度

认证

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-nema-ts2-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

联系销售人员

介绍

PT-7710 可满足变电站自动化系统(IEC 61850-3、IEEE 1613)和轨道交通应用 (EN 50121-4) 的要求。 PT-7710 系列支持千兆和百兆以太网骨干网络、冗余环网技术和 12/24/48 VDC 冗余双电源输入,进而提高了网络通信的稳定性,并节省了布线成本。PT-7710 采用模块化设计,网络规划配置更加轻松和灵活,最多可安装 2 个千兆以太网端口和 8 个百兆以太网端口或 10 个百兆以太网端口。



其他特点和优势

  • 命令行界面 (CLI),可快速配置主要管理功能

  • VLAN Unaware:支持由特定 IED 接收的优先级标记帧

  • DHCP Option 82,用于不同策略分配 IP 地址

  • 支持 EtherNet/IP 和 Modbus TCP 工业以太网协议

  • 自动恢复在线设备的 IP 地址

  • 快速换线恢复

  • IGMP snooping 和 GMRP,用于过滤工业以太网协议的组播流量

  • IEEE 802.3ad、LACP,可优化网络带宽

  • 带宽管理,可预防出现不稳定的网络状态

  • 支持端口镜像功能,便于在线调试

  • 通过电子邮件和继电器输出自动发出异常警告

  • RMON 支持主动、高效的网络监控

  • 通过 Web 浏览器、Telnet/串口 console、CLI、Windows 管理工具和 ABC-01 自动备份配置器进行配置

  • 支持 Turbo Ring 和 Turbo Chain(自愈时间 < 20 ms @ 250 台交换机),以及 千兆以太网自愈时间 < 50 ms RSTP/STP 和 MSTP 网络冗余



网络安全特性

  • 用户密码多层安全保护,防止未经授权进行配置

  • SSH/HTTPS 用于密码和数据加密

  • 使用基于 802.1X 端口的网络访问控制锁定交换机端口,只有授权客户能访问该端口

  • RADIUS/TACACS+ 允许从中控室管理密码

  • 802.1Q VLAN 允许对所选定的交换机端口间,进行流量传输的逻辑分配

  • 保护交换机端口,只允许特定设备和/或 MAC 地址访问该端口

  • 关闭一个或多个端口以阻止网络流量

  • SNMPv3 提供加密授权和安全访问



  • 布线方向

    PT-7710-F 系列: 前出线式
    PT-7710-D 系列:下出线式

  • 兼容模块

    插槽 1:PM-7200-8TX、PM-7200-2MSC4TX、PM-7200-2MST4TX、PM-7200-2SSC4TX、PM-7200-4MSC2TX、PM-7200-4MST2TX、PM-7200-4SSC2TX、PM-7200-6MSC、PM-7200-6MST、PM-7200-6SSC、PM-7200-8SFP、PM-7200-4M12、PM-7200-8MTRJ

    插槽 2:PM-7200-2GTXSFP、PM-7200-1MSC、PM-7200-1MST、PM-7200-2MSC、PM-7200-2MST、PM-7200-2SSC

  • 标准

    IEEE 802.1D-2004,用于生成树协议 (STP)
    IEEE 802.1p,用于服务等级
    IEEE 802.1Q,用于 VLAN 标记
    IEEE 802.1s,用于多生成树协议 (MSTP)
    IEEE 802.1w,用于快速生成树协议 (RSTP)
    IEEE 802.1X,用于授权认证
    IEEE 802.3,用于 10BaseT
    IEEE 802.3ab,用于 1000BaseT(X)
    IEEE 802.3ad,用于 LACP 端口聚合
    IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3x,用于流量控制
    IEEE 802.3z,用于 1000BaseSX/LX/LHX/ZX

  • 过滤

    802.1Q、GMRP、GVRP、IGMP v1/v2c、基于端口的 VLAN 和 VLAN unaware

  • 工业协议

    EtherNet/IP、Modbus TCP

  • 管理

    Back Pressure Flow Control(背压流量控制)、BOOTP、DHCP Option 66/67/82、DHCP Server/Client、Flow control(流量控制)、HTTP、IPv4/IPv6、LLDP、Port Mirror(端口镜像)、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP

  • MIB

    Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB

  • 变电站

    IEC 61850 QoS、MMS

  • 冗余协议

    链路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2

  • 安全

    广播风暴保护、HTTPS/SSL、TACACS+、端口锁定、RADIUS、速率限制和 SSH

  • 对时服务

    NTP Server/Client,SNTP

  • IGMP 分组

    256

  • 最大 VLAN 数量

    64

  • VLAN ID 范围

    VID 1 至 4094

  • 优先级队列

    4

  • Console 端口

    RS-232 (RJ45)

  • 报警功能通道

    纯电阻性负载:3 A @ 30 VDC,240 VAC

  • 连接

    10-pin 接线端子

  • 输入电压

    PT-7710-LV 系列:12/24/48 VDC(9 至 60 VDC)
    PT-7710-HV 系列:110/220 VAC/VDC(88 至 300 VAC,85 至 264 VDC)

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 输入电流

    PT-7710-LV 系列:0.75 A @ 0.24 VDC,0.39 A @ 48 VDC
    PT-7710-HV 系列:0.19/0.11 A @ 110/220 VAC,0.16/0.10 A @ 110/220 VDC

  • 外壳

  • IP 等级

    IP30

  • 尺寸(无挂耳)

    266.5 x 44 x 195 mm(10.5 x 1.7 x 7.7 英寸)

  • 重量

    2200 g (4.89 lb)

  • 安装

    PT-7710-F 系列:19 英寸机架安装,PT-7710-D 系列:壁挂式

  • 工作温度

    -40 至 85°C(-40 至 185°F)
    注意:冷启动要求至少 100 VAC @ -40°C

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 安全

    EN 60950-1、UL 60950-1、CSA C22.2 编号 60950-1

  • EMI

    EN 55032 Class A、CISPR 32、FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:8 kV;空气:15 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:35 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:4 kV
    PT-7710-HV 系列:IEC 61000-4-5 Surge:电源:4 kV;信号:4 kV
    PT-7710-LV 系列:IEC 61000-4-5 Surge:电源:2 kV;信号:4 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • 变电站

    IEC 61850-3,IEEE 1613

  • 轨道交通

    EN 50121-4、EN 50155(符合 EN 50155 部分规格)

  • 交通控制

    NEMA TS2

  • 时间

    316,716 小时

  • 标准

    Telcordia SR332

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
MXview Trial Version
331.7 MB
软件包 v3.0
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
2019年3月21日 2019年3月21日 发布说明
EDS file for PT-7710 Series
3.9 KB
软件包 v1.2
2018年1月18日 2018年1月18日 发布说明
EtherNet/IP AOI (10P) for PT-7710 Series
82.9 KB
软件包 v1.2.0
2018年1月18日 2018年1月18日 发布说明
Firmware for PT-7710 Series
1.8 MB
固件 v3.8
2017年5月24日 2017年5月24日 发布说明
SNMP MIB file for PT-710 Series
136.5 KB
软件包 v3.8
2017年5月24日 2017年5月24日 发布说明
Moxa Ethernet Switch and Video Server Configurator
1.6 MB
管理工具 v5.3
  • Windows
  • Windows XP
2012年4月9日 2012年4月9日 发布说明

支持文件

名称 类型 语言 版本 发布日期
PT-7710 系列产品资料表
1.8 MB
产品资料表 中文 v1.1 2019年8月27日 2019年8月27日
Tech Note: Dual Homing for Turbo Ring V2
70.4 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Dual Ring for Turbo Ring V2
59.6 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for a Turbo Ring
60.4 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for Turbo Ring V2
64.3 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Chain
59.1 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring
59.2 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring V2
54.9 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技术说明 英文 v1.0 2019年2月12日 2019年2月12日
QIG for PT-7710 Series
2.5 MB
QIG 英文 v7.1 2019年1月18日 2019年1月18日
2D CAD for PT-7710
95.6 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PT-7710 Down Cabling
367.5 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PT-7710 Front Cabling
42.0 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PT-7710 Rackmount
398.4 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PT-7710 Wall Mount
196.1 KB
2D CAD 英文 2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB
手册 英文 v5.2 2017年10月19日 2017年10月19日
Moxa Managed Ethernet Switch User's Manual
5.0 MB
手册 英文 v9.5 2017年10月16日 2017年10月16日
QIG for PT-7710 Series
2.5 MB
QIG 英文 v7.0 2017年4月7日 2017年4月7日
Communication Redundancy User's Manual
1.2 MB
手册 英文 v5.0 2014年8月13日 2014年8月13日

可用型号 (4)

显示图片
moxa-pt-7710-f-hv-image.jpg | MoxaPT-7710-F-HVmoxa-pt-7710-f-lv-image.jpg | MoxaPT-7710-F-LVmoxa-pt-7710-d-hv-image.jpg | MoxaPT-7710-D-HVmoxa-pt-7710-d-lv-image.jpg | MoxaPT-7710-D-LV
最大端口数量10101010
最大千兆端口数量2222
最大百兆以太网端口数量8888
线缆FrontFrontDownDown
输入电压110/220 VDC/VAC12/24/48 VDC110/220 VDC/VAC12/24/48 VDC
工作温度-45 to 85°C-45 to 85°C-45 to 85°C-45 to 85°C
