PM-7200 模块系列

千兆和百兆以太网模块,适用于 PT 系列机架式以太网交换机

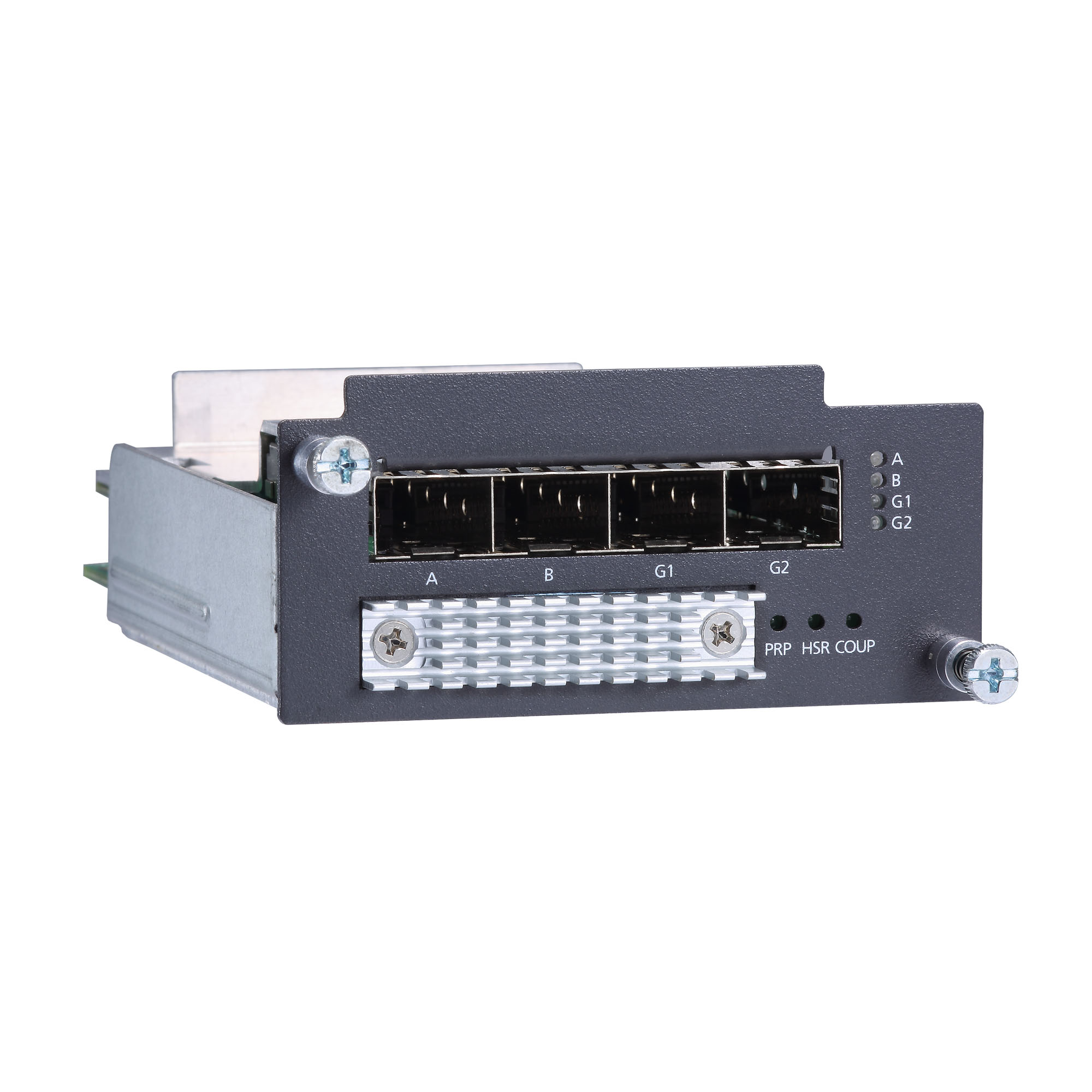

moxa-pm-7200-module-series-image-1-(1).jpg | Moxa

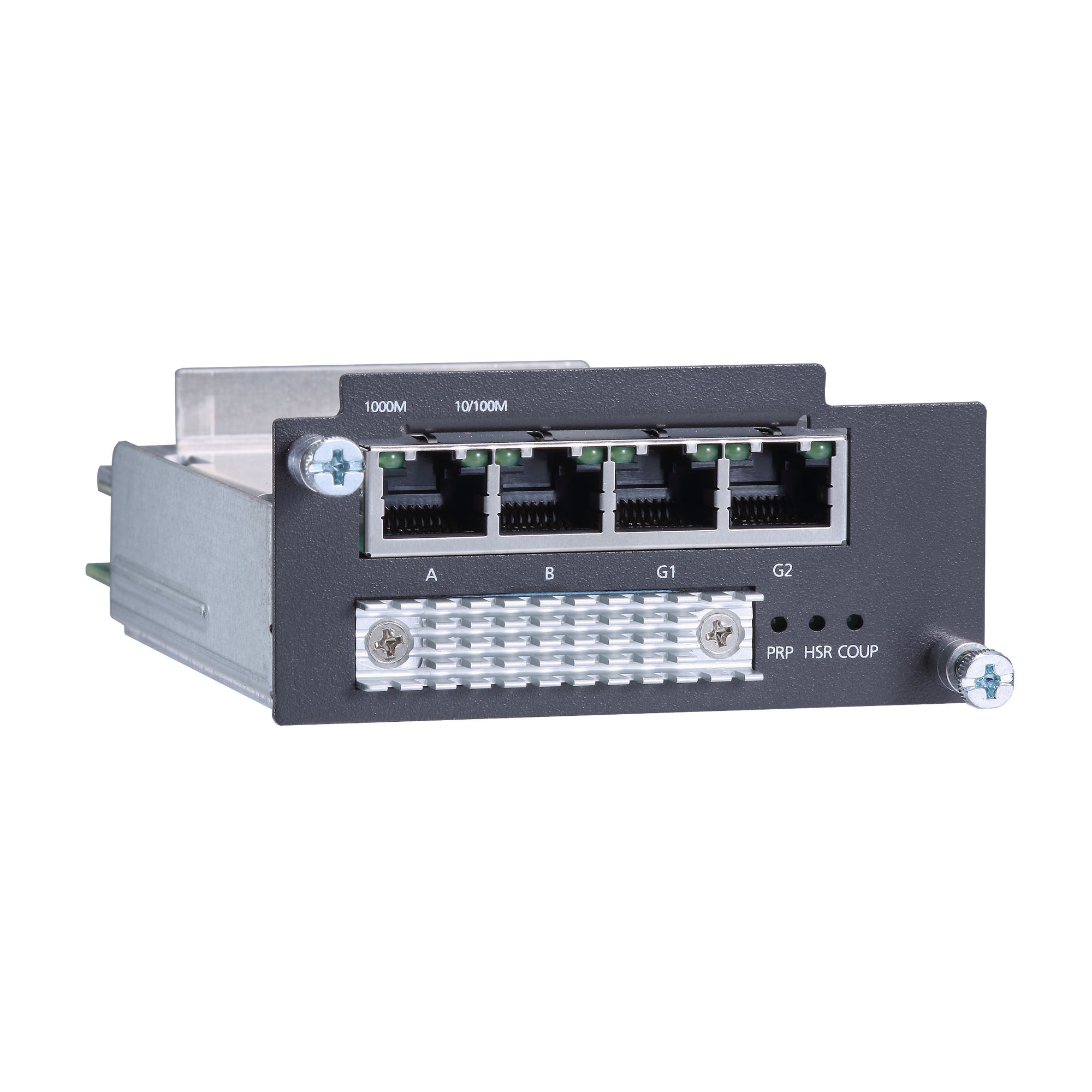

moxa-pm-7200-module-series-image-2-(1).jpg | Moxa
moxa-pm-7200-module-series-image-3-(1).jpg | Moxa

特点和优势

  • 支持 -40 至 85°C 宽温
  • 符合 IEC 61850-3 和 IEEE 1613 标准

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

PM-7200 模块系列包括适用于 PT 系列机架式工业以太网交换机的千兆以太网和百兆以太网模块。IEEE 1588 接口模块提供基于硬件的 PTP 功能,可支持精确的网络时间同步。

  • 对时服务

    PTP 型号: 基于硬件的 IEEE 1588 PTP v1/v2

  • 冗余协议

    PM-7200-PHR-PTP 系列:HSR 和 PRP

  • Combo 端口(10/100/1000BaseT(X) 或 1000BaseSFP)

    PM-7200-2GTXSFP:2
    PM-7200-4GTXSFP:4

  • 10/100/1000BaseT(X) 端口 PRP/HSR 端口

    PM-7200-4GTX-PHR-PTP:2

  • 100/1000BaseSFP PRP/HSR 端口

    PM-7200-4GSFP-PHR-PTP:2

  • 10/100/1000BaseT(X) 端口(RJ45 接头)

    PM-7200-4GTX-PHR-PTP:2

  • 100/1000BaseSFP 端口

    PM-7200-4GSFP-PHR-PTP:2

  • 10/100BaseT(X) 端口(RJ45 接头)

    PM-7200-2TX 系列:2
    PM-7200-4TX 系列:4
    PM-7200-8TX:8

  • 10/100BaseT(X) 端口(M12 D-coded 4-pin 孔式接头)

    PM-7200-4M12:4

  • 100BaseSFP 插槽

    PM-7200-8SFP:8

  • 100BaseFX 端口(多模 SC 接头)

    PM-7200-1MSC:1
    PM-7200-2MSC 系列:2
    PM-7200-4MS 系列:4
    PM-7200-6MSC:6

  • 100BaseFX 端口(多模 ST 接头)

    PM-7200-1MST:1
    PM-7200-2MST 系列:2
    PM-7200-4MST 系列:4
    PM-7200-6MST:6

  • 100BaseFX 端口(单模 SC 接头)

    PM-7200-2SSC 系列:2
    PM-7200-4SSC2TX:4
    PM-7200-6SSC:6

  • 100BaseFX 端口,多模 MTRJ 接头

    PM-7200-8MTRJ:8

  • PPS 输出,BNC 接头

    PM-7200-1BNC2MST-PTP:1

  • 光纤

支持文件

名称 类型 语言 版本 发布日期
PM-7200 Module 系列产品资料表
1.3 MB
产品资料表 中文 v1.1 2019年4月26日 2019年4月26日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技术说明 英文 v1.0 2019年2月12日 2019年2月12日
2D CAD for PM-7200-4MSC-PTP
312.4 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-4MST-PTP
334.8 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-4TX-PTP
273.6 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-1BNC2MSC
266.2 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-1BNC2MST
324.2 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-4GTXSFP
2.4 MB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-6SSC
2.4 MB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PT-7200-8SFP
2.4 MB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-1LSC6TX
84.3 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-1MSC
61.5 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-1MST
61.4 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-2GTXSFP
71.1 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-2MSC
66.4 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-2MSC4TX-2SSC4TX
81.5 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-2MST
66.3 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-2MST4TX
83.2 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-4MSC2TX-4SSC2TX
89.6 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-4MST2TX
88.7 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-6MSC
89.1 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-6MST
88.6 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-8TX
68.5 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-4FIBER-PTP PCBA
574.7 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-4TX-PTP PCBA
695.2 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-4GSFP-PHR
471.2 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-4GTX-PHR
517.1 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-2MTRJ TOP
140.0 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-4MST-FL PCBA
266.1 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-4MST-FL TOP
211.5 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-8MTRJ PCBA
269.9 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-8MTRJ TOP
143.5 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7200-1BNC2MST PCBA
492.3 KB
2D CAD 英文 2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB
手册 英文 v5.2 2017年10月19日 2017年10月19日
Communication Redundancy User's Manual
1.2 MB
手册 英文 v5.0 2014年8月13日 2014年8月13日

可用型号 (26)

显示图片
moxa-pm-7200-2gtxsfp-image.jpg | MoxaPM-7200-2GTXSFPmoxa-pm-7200-4gtxsfp-image.jpg | MoxaPM-7200-4GTXSFPmoxa-pm-7200-8tx-image.jpg | MoxaPM-7200-8TXmoxa-pm-7200-2msc-image.jpg | MoxaPM-7200-2MSC
1000 Mbps2 x combo port,
10/100/1000BaseT(X)
or 1000BaseSFP
4 x combo port,
10/100/1000BaseT(X)
or 1000BaseSFP
100 Mbps8 x 10/100BaseT(X)2 x 100BaseFX, multi-mode, SC connector
PPS 输出
基于硬件的IEEE 1588PTP V2
PRP/HSR
工作温度-45 to 85°C-45 to 85°C-45 to 85°C-45 to 85°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-pm-7200-2msc4tx-image.jpg | MoxaPM-7200-2MSC4TXmoxa-pm-7200-4msc2tx-image.jpg | MoxaPM-7200-4MSC2TXmoxa-pm-7200-6msc-image.jpg | MoxaPM-7200-6MSCmoxa-pm-7200-1mst-image.jpg | MoxaPM-7200-1MST
1000 Mbps
100 Mbps4 x 10/100BaseT(X)
2 x 1000BaseFX, multi-mode, SC connector
2 x 10/100BaseT(X)
4 x 100BaseFX, multi-mode, SC connector
6 x 100BaseFX, multi-mode, SC connector1 x 100BaseFX, multi-mode, ST connector
PPS 输出
基于硬件的IEEE 1588PTP V2
PRP/HSR
工作温度-45 to 85°C-45 to 85°C-45 to 85°C-45 to 85°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
PM-7200-1MSCmoxa-pm-7200-2mst-image.jpg | MoxaPM-7200-2MSTmoxa-pm-7200-2mst4tx-image.jpg | MoxaPM-7200-2MST4TXmoxa-pm-7200-4mst2tx-image.jpg | MoxaPM-7200-4MST2TX
1000 Mbps
100 Mbps1 x 100BaseFX, multi-mode, SC connector2 x 100BaseFX, multi-mode, ST connector4 x 10/100BaseT(X)
2 x 100BaseFX, multi-mode, ST connector
2 x 10/100BaseT(X)
4 x 100BaseFX, multi-mode, ST connector
PPS 输出
基于硬件的IEEE 1588PTP V2
PRP/HSR
工作温度-45 to 85°C-45 to 85°C-45 to 85°C-45 to 85°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-pm-7200-6mst-image.jpg | MoxaPM-7200-6MSTmoxa-pm-7200-2ssc-image.jpg | MoxaPM-7200-2SSCmoxa-pm-7200-2ssc4tx-image.jpg | MoxaPM-7200-2SSC4TXmoxa-pm-7200-4ssc2tx-image.jpg | MoxaPM-7200-4SSC2TX
1000 Mbps
100 Mbps6 x 100BaseFX, multi-mode, ST connector2 x 100BaseFX, single-mode, SC connector4 x 10/100BaseT(X)
2 x 100BaseFX, single-mode, SC connector
2 x 10/100BaseT(X)
4 x 100BaseFX, single-mode, SC connector
PPS 输出
基于硬件的IEEE 1588PTP V2
PRP/HSR
工作温度-45 to 85°C-45 to 85°C-45 to 85°C-45 to 85°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-pm-7200-6ssc-image.jpg | MoxaPM-7200-6SSCmoxa-pm-7200-8sfp-image.jpg | MoxaPM-7200-8SFPmoxa-pm-7200-4m12-image.jpg | MoxaPM-7200-4M12moxa-pm-7200-4tx-ptp-image.jpg | MoxaPM-7200-4TX-PTP
1000 Mbps
100 Mbps6 x 100BaseFX, single-mode, SC connector8 x 100BaseFX4 x 10/100BaseT(X), M12 connectors4 x 10/100BaseT(X)
PPS 输出
基于硬件的IEEE 1588PTP V2
PRP/HSR
工作温度-45 to 85°C-45 to 85°C-45 to 85°C-45 to 85°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-pm-7200-4msc-ptp-image.jpg | MoxaPM-7200-4MSC-PTPmoxa-pm-7200-4mst-ptp-image.jpg | MoxaPM-7200-4MST-PTPmoxa-pm-7200-8mtrj-image.jpg | MoxaPM-7200-8MTRJmoxa-pm-7200-1bnc2mst-ptp-image.jpg | MoxaPM-7200-1BNC2MST-PTP
1000 Mbps
100 Mbps4 x 100BaseFX, multi-mode, SC connector4 x 100BaseFX, multi-mode, ST connector8 x 100BaseFX, multi-mode, MTRJ connector2 x 100BaseFX, multi-mode, ST connector
PPS 输出1 x BNC connector
基于硬件的IEEE 1588PTP V2
PRP/HSR
工作温度-45 to 85°C-45 to 85°C-45 to 85°C-45 to 85°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-pm-7200-4gtx-phr-ptp-image.jpg | MoxaPM-7200-4GTX-PHR-PTPmoxa-pm-7200-4gsfp-phr-ptp-image.jpg | MoxaPM-7200-4GSFP-PHR-PTP
1000 Mbps2 x 10/100/1000BaseT(X)2 x 100/1000BaseSFP
100 Mbps
PPS 输出
基于硬件的IEEE 1588PTP V2
PRP/HSR2 x 10/100/1000BaseT(X) PRP/HSR ports2 x 100/1000BaseSFP PRP/HSR ports
工作温度-45 to 85°C-45 to 85°C
添加到报价查看收藏夹添加到报价查看收藏夹
