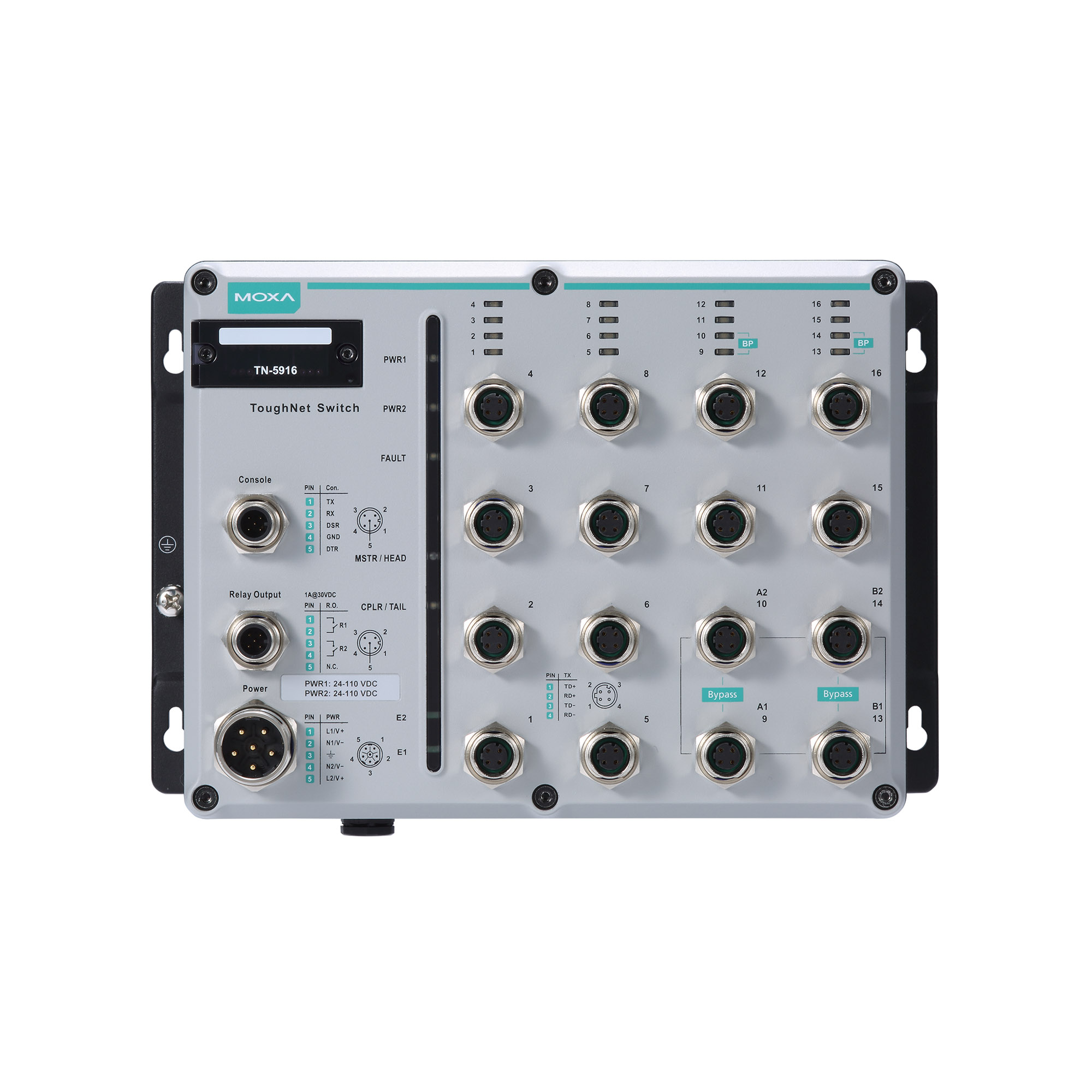

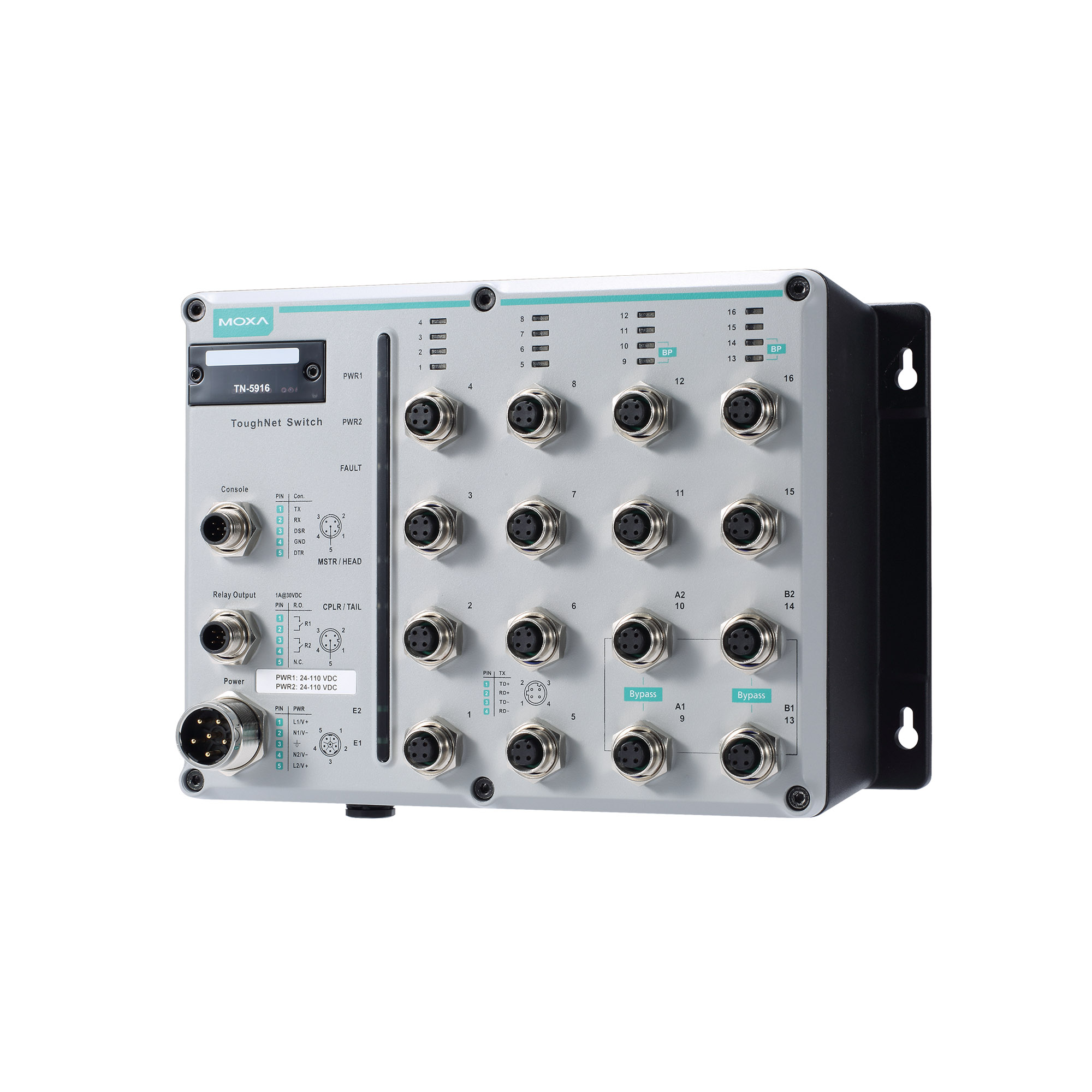

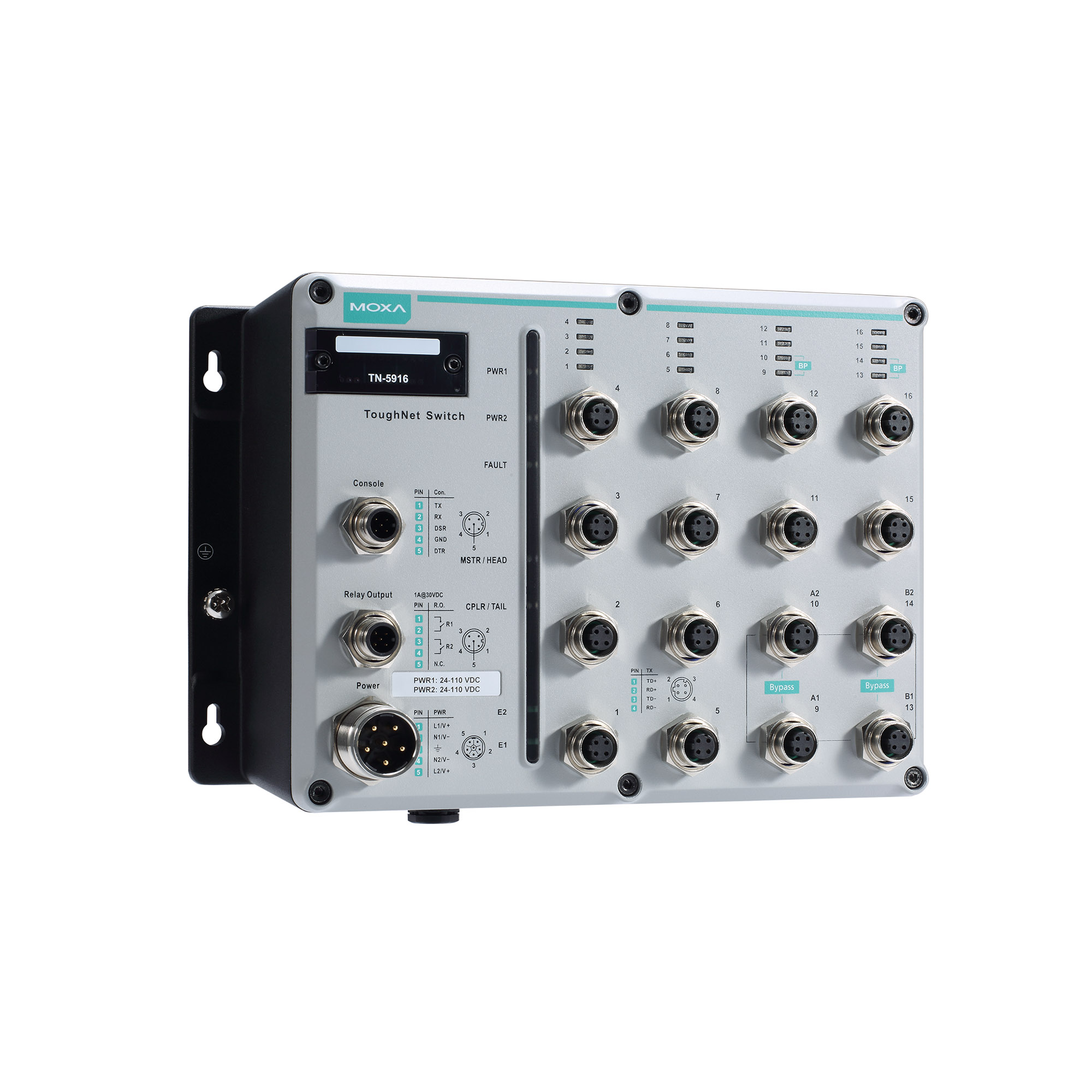

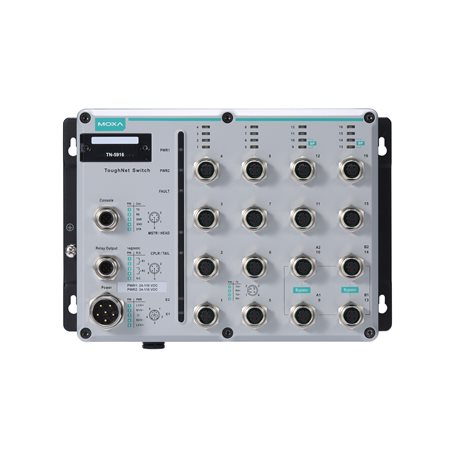

TN-5900 系列

EN 50155 16 端口 NAT 路由器

moxa-tn-5900-series-image-1-(1).jpg | Moxa
moxa-tn-5900-series-image-2-(1).jpg | Moxa
moxa-tn-5900-series-image-3-(1).jpg | Moxa

特点和优势

  • 专为轨道车辆骨干网络而设计
  • 双旁路中继功能
  • 24 至 110 VDC 隔离电源输入
  • 符合 EN 50155 标准测试 本产品适用于 EN 50155 标准定义的轨道车辆轨交应用。有关详细说明，请参阅：www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • 支持 -40 至 75°C 工作温度
  • 支持 Turbo Ring 和 RSTP/STP 网络冗余

认证

  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

联系销售人员

介绍

ToughNet TN-5900 系列专为轨道车辆骨干网络而设计，是一款配有 4 个旁路中继端口的高性能 M12 路由器。 这款产品支持 NAT 和路由功能，适用于跨网域部署应用。TN-5900 系列路由器通过 M12 接头和其他圆形接头紧密、牢靠的连接，可确保在工业环境的振动和冲击下稳定地运行。

TN-5900 系列路由器支持 24 至 110 VDC 的宽范围电源输入。TN-5900 系列交换机支持 -40 至 75°C 宽温工作，并符合 EN 50155/50121-4 标准，适用于各种工业应用。



其他特点和优势

  • 路由功能可将大型网路划分为分层式子网，允许数据信息进行跨网域的通信

  • NAT 简化了 IP 管理，不同列车的终端设备可以使用相同的 IP 地址，使 IP 管理变得更加简单

  • 先进的 EN 50155 以太网路由器，适用于轨道车辆应用

  • 支持 Turbo Ring 和 RSTP/STP 网络冗余

  • IGMP V1/V2 snooping，用于过滤组播流量

  • IEEE 802.1Q VLAN，可简化网络规划

  • QoS（IEEE 802.1p/1Q 和 TOS/DiffServ），提高了可靠性

  • 支持面板式安装或导轨式安装

  • SNMPv3、HTTPS 和 SSH，用于增强网络安全性

  • SNMP v1/v2c/v3 支持不同级别的网络管理

  • 支持端口镜像功能，便于在线调试

  • 通过电子邮件和继电器输出自动发出异常警告

  • 快速换线恢复

  • 自动恢复在线设备的 IP 地址

  • LLDP 支持通过网络管理软件自动发现网络拓扑

  • 通过 Web 浏览器、Telnet/串口 console 和 CLI Windows 管理工具进行配置



  • 报警功能通道

    2 x 继电器输出，采用 1 个 M12 A-coded 5-pin 公头接头，纯电阻性负载：1 A @ 30 VDC

  • 10/100BaseT(X) 端口（M12 D-coded 4-pin 母头接头）

    12

  • 10/100BaseT(X) 端口（M12 D-coded 4-pin 母头接头，带旁路功能）

    4

  • 标准

    IEEE 802.1D-2004，用于生成树协议 (STP)
    IEEE 802.1p，用于服务等级
    IEEE 802.1Q，用于 VLAN 标记
    IEEE 802.1w，用于快速生成树协议 (RSTP)
    IEEE 802.3，用于 10BaseT
    IEEE 802.3ad，用于静态端口聚合
    IEEE 802.3u，用于 100BaseT(X)
    IEEE 802.3x，用于流量控制

  • 配置选项

    命令行界面 (CLI)，通过串口/Telnet/SSH 的命令行界面 (CLI)，Web 浏览器 (HTTP/HTTPS)，Windows 管理工具

  • 过滤

    802.1Q、IGMP v1/v2、静态组播

  • 管理

    Back Pressure Flow Control（背压流量控制）、DHCP server、Flow control（流量控制）、HTTP、IPv4、LLDP、Port Mirror（端口镜像）、QoS/CoS/ToS、RARP、SMTP、SNMP Inform、SNMP Trap、SNMPv1/v2c/v3、Syslog、Telnet、TFTP 和 Account Management（账户管理）

  • MIB

    RFC1213

  • 冗余协议

    链路聚合、RSTP、静态端口聚合、STP、Turbo Ring v2

  • 路由冗余

    VRRP

  • 安全

    广播风暴保护 固件版本 v1.2 不支持 、HTTPS/SSL、本地帐户可访问性、TACACS+ 固件版本 v1.2 不支持 、端口锁定、SSH

  • 对时服务

    NTP Server/Client，SNTP

  • 单播路由

    静态路由、RIPV1/V2

  • IGMP 分组

    256

  • MAC 地址表大小

    8 K

  • 最大 VLAN 数量

    16

  • VLAN ID 范围

    VID 1 至 4094

  • LED 指示灯

    STATE、PWR1、PWR2、FAULT、10/100M

  • 特性

    1 转 1，N 转 1，端口转发

  • Console 端口

    M12 A-coded 公头接头

  • 输入电流

    0.85 A @ 24 VDC，0.17 A @ 110 VDC

  • 输入电压

    24/36/48/72/96/110 VDC，冗余双电源输入，电源输入数量：2

  • 工作电压

    16.8 至 137.5 VDC

  • 过载电流保护

    支持

  • 电源接头

    M23 接头

  • 反接保护

    支持

  • 外壳

    金属

  • IP 等级

    IP54

  • 尺寸

    250 x 175.8 x 116.3 mm（9.84 x 6.92 x 4.58 英寸）

  • 重量

    4,030 g (8.88 lb)

  • 安装

    导轨式安装（可选）、壁挂式安装

  • 保护

    TN-5916-WV-CT-T：PCB 保护涂层

  • 工作温度

    -40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 海拔

    2000 m

  • EMC

    EN 55032/24

  • EMS

    IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
    IEC 61000-4-4 EFT：电源：2 kV；信号：2 kV
    IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF

  • 自由落体

    IEC 60068-2-31

  • 射频

    FCC

  • 轨道交通

    EN 50121-4、EN 50155、IEC 60571

  • 轨道火灾防护

    EN 45545-2

  • 安全

    IEC 60950-1、UL 61010-2-201

  • 冲击

    IEC 60068-2-27，IEC 61373，EN 50155

  • 振动

    IEC 60068-2-64，IEC 61373，EN 50155

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    556,025 小时

  • 标准

    Telcordia SR332
