RKS-G4028 系列 28G 全千兆模块化网管型以太网交换机，带 802.3bt PoE 选项

RKS-G4028 系列

28G 全千兆模块化网管型以太网交换机，带 802.3bt PoE 选项

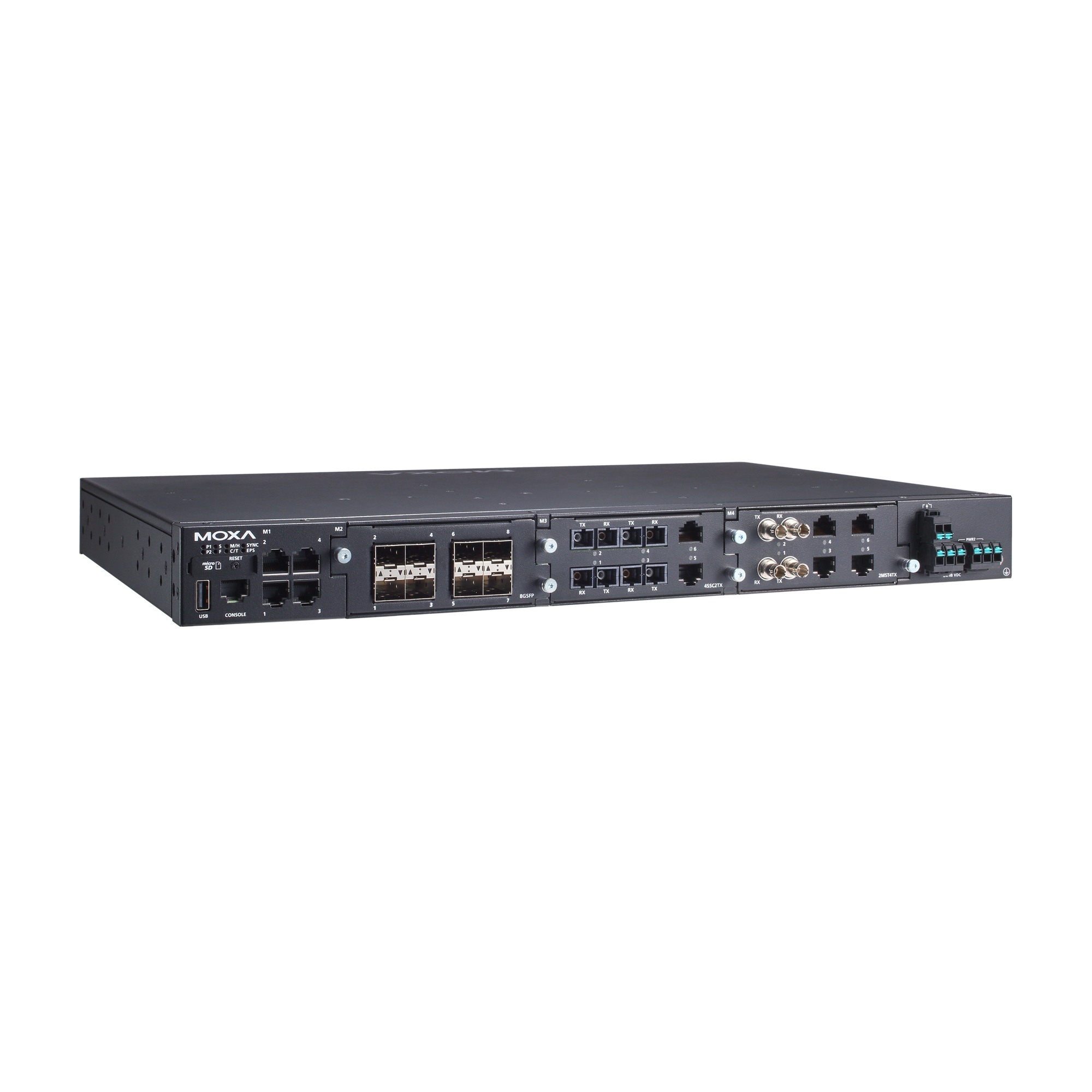

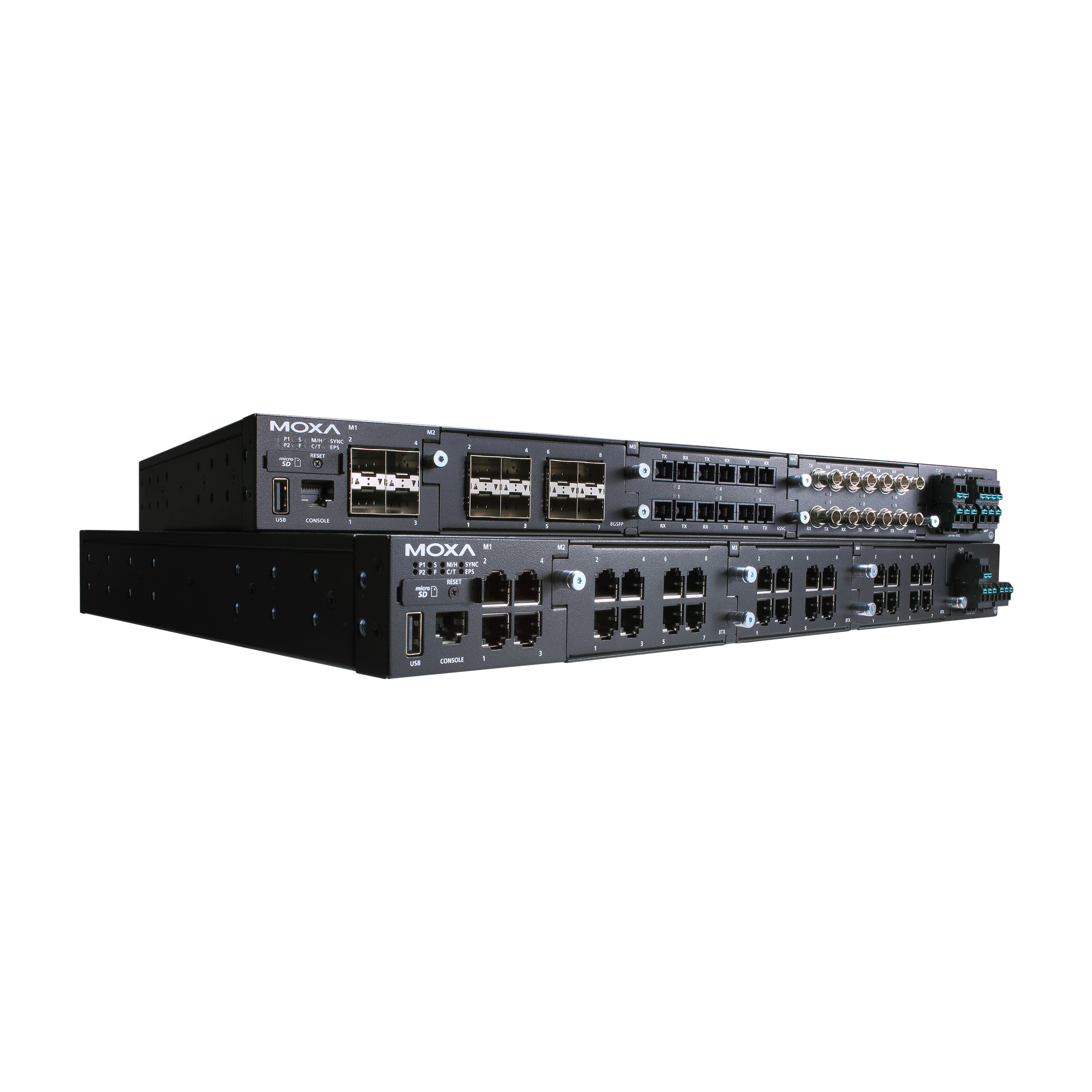

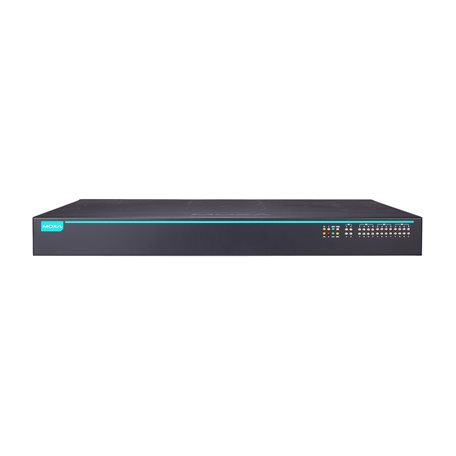

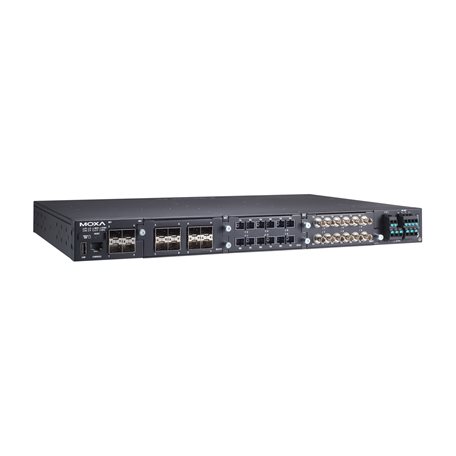

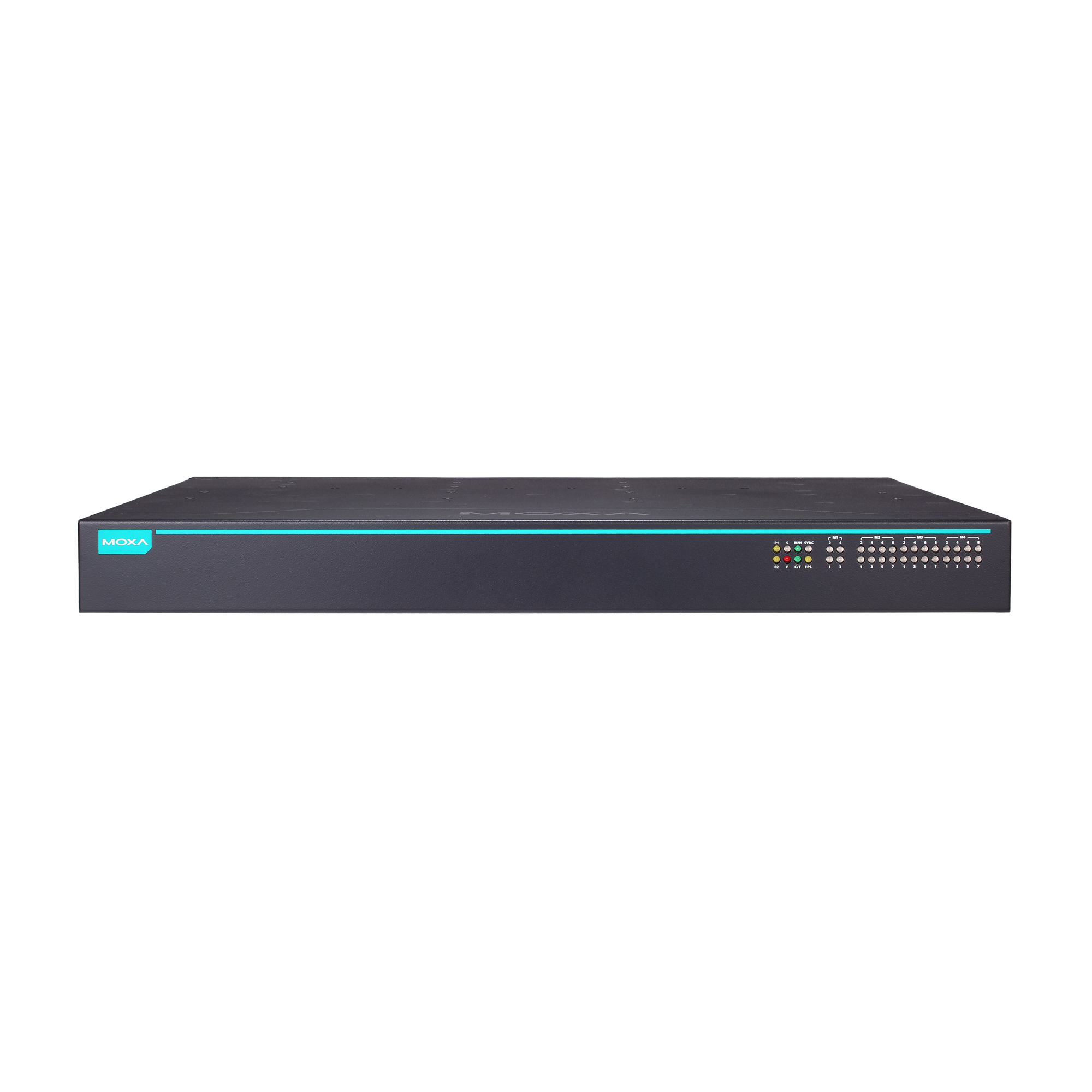

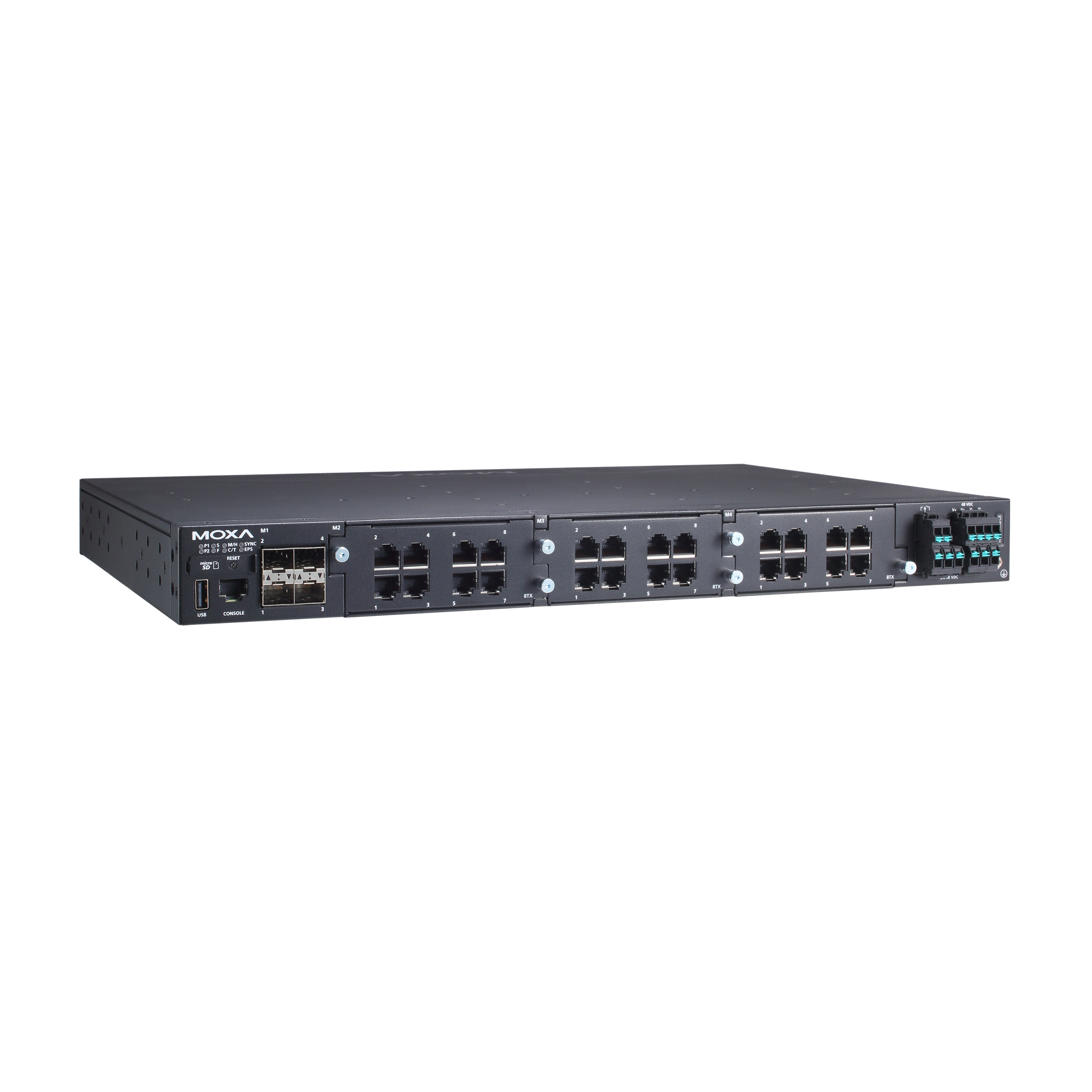

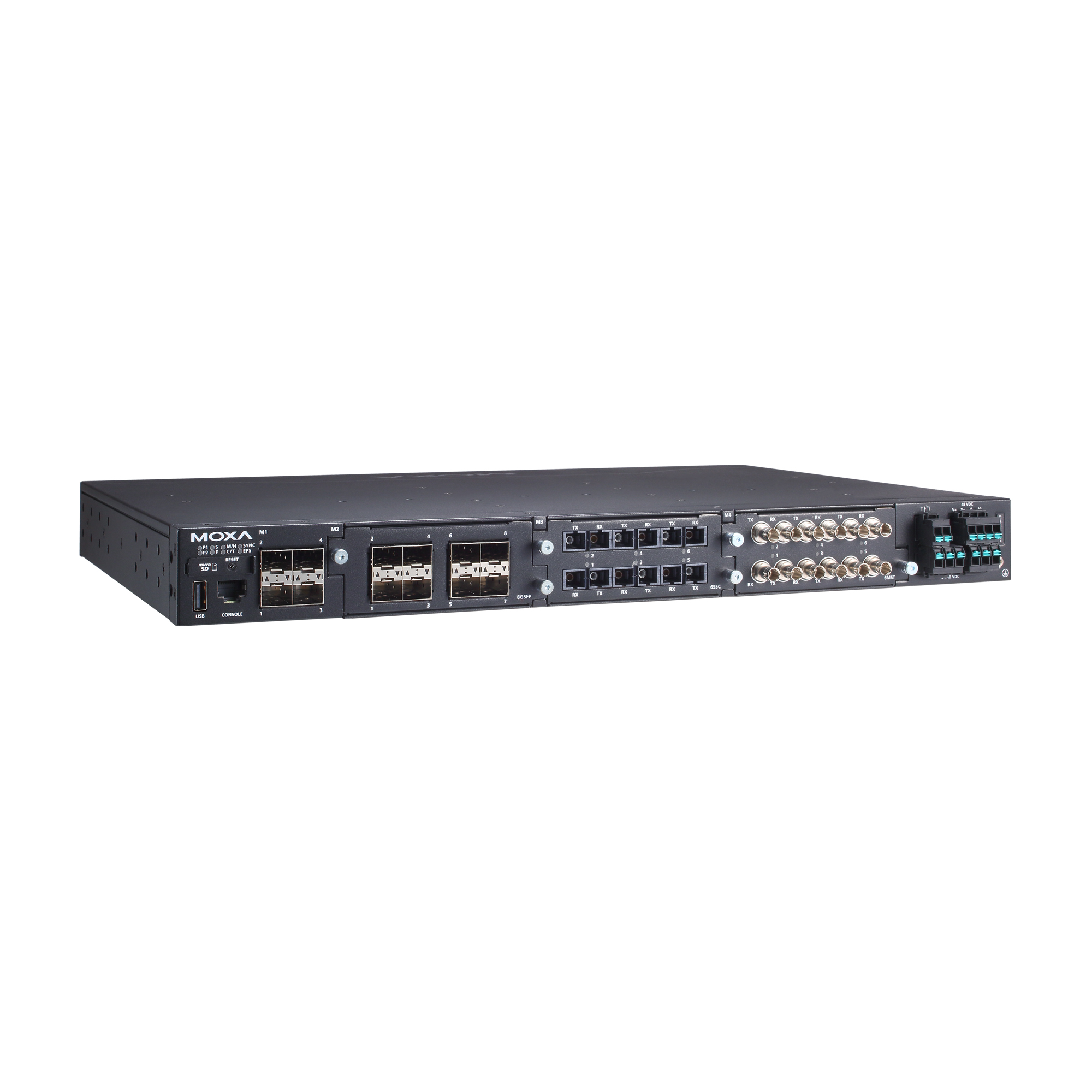

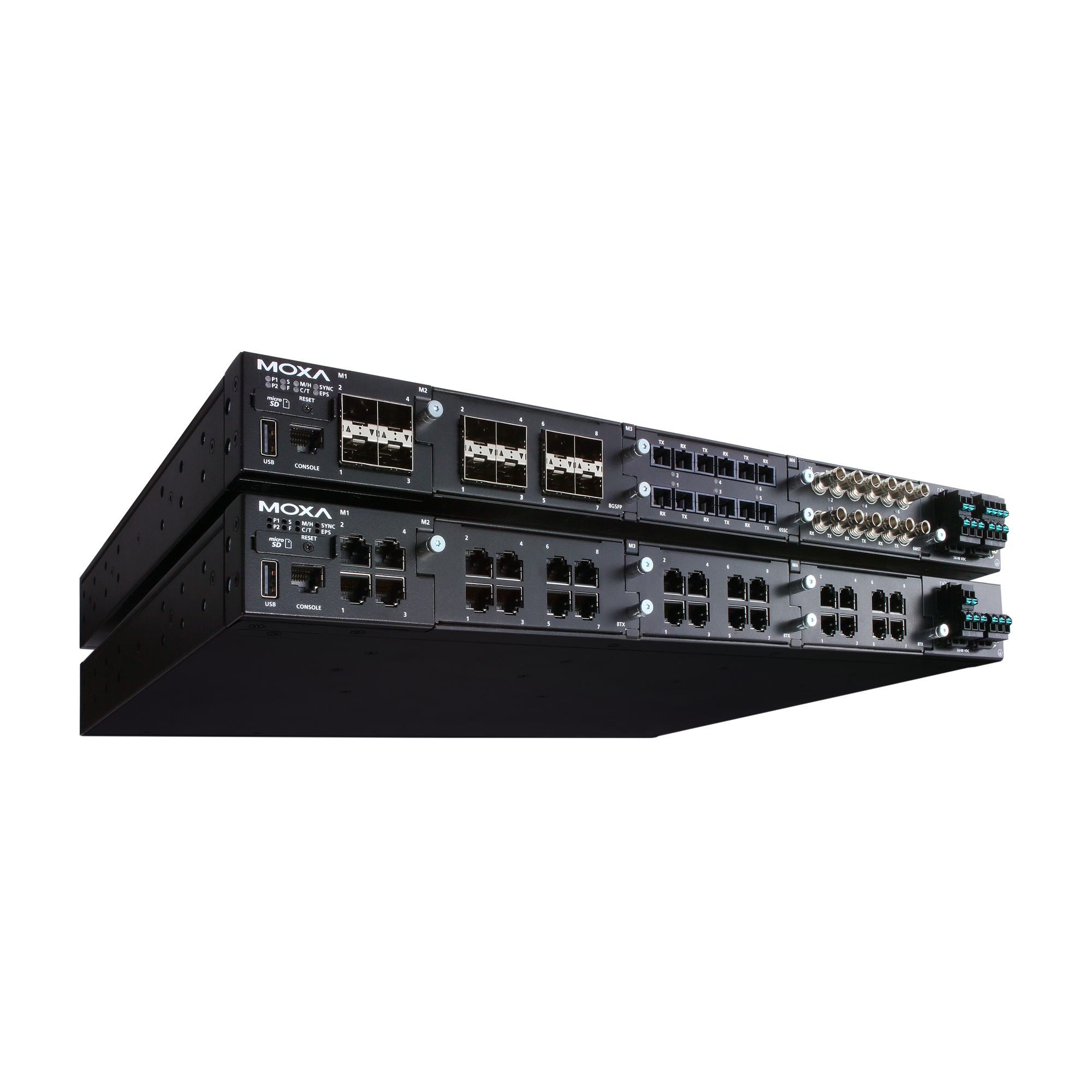

moxa-rks-g4028-series-image-(1).jpg | Moxa

moxa-rks-g4028-series-image-1-(1).jpg | Moxa

moxa-rks-g4028-series-image-2-(1).jpg | Moxa

moxa-rks-g4028-series-image-3-(1).jpg | Moxa

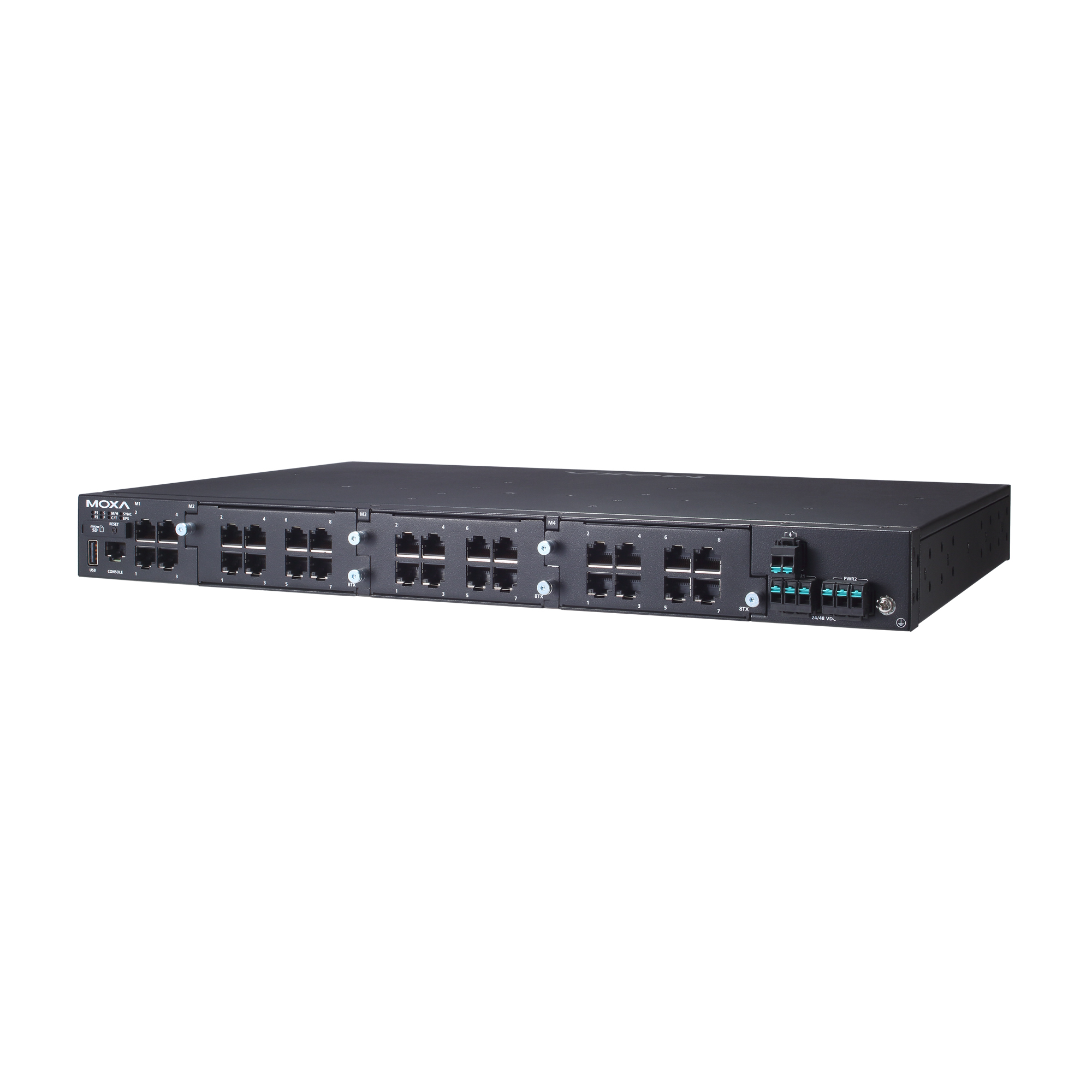

moxa-rks-g4028-series-image-4-(1).jpg | Moxa

moxa-rks-g4028-series-image-5-(1).jpg | Moxa

moxa-rks-g4028-series-image-6-(1).jpg | Moxa

特点和优势

满足从百兆以太网到全千兆工业网络（多达 28 个千兆端口）的广泛需求
用于灵活接头类型组合的模块化接口
支持 IEEE 802.3bt PoE，单端口输出高达 90 W
符合 IEC 61850-3 和 IEEE 1613 的高 EMC 抗扰度
用于高精度时间同步的基于硬件的 IEEE 1588 PTP
支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机）如果端口传输速率为千兆或更高，则自愈时间 < 50 m。并支持 STP/RSTP/MSTP 网络冗余
支持 -40 至 75°C 工作温度
MXstudio 轻松实现可视化的工业网络管理
根据 IEC 62443-4-1 开发并符合 IEC 62443-4-2 工业网络安全标准

认证

您可以在 My Moxa 追踪已关注产品的更新资讯

联系销售人员

介绍

RKS-G4028 系列旨在满足工业和企业任务关键型应用的严格要求，例如变电站自动化系统（IEC 61850-3、IEEE 1613）、铁路应用 (EN 50121-4) 和工厂自动化系统。 RKS-G4028 系列支持千兆和百兆以太网骨干网络、冗余环网技术、24/48 VDC 或 110/220 VDC/VAC 隔离冗余双电源输入，进而提高了网络通信的稳定性，节省布线成本。

RKS-G4028 系列采用模块化设计，网络规划配置更加轻松和灵活，最多可以安装 28 个具有多种接头类型的千兆以太网端口。

其他特点和优势

三层交换功能，允许数据信息进行跨网域的通信（仅限 L3 型号）
IEEE 1588v2 PTP（精密时间协议），用于网络时间同步
命令行界面 (CLI)，可快速配置主要管理功能
IGMP snooping 和 GMRP，用于过滤组播流量
基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，可简化网络规划
QoS（IEEE 802.1p/1Q 和 TOS/DiffServ）提高了网络稳定性
IEEE 802.3ad、LACP，可优化网络带宽
快速换线恢复

TACACS+、IEEE 802.1X、SNMPv3、HTTPS 和 SSH，用于增强网络安全性
SNMPv1/v2c/v3 支持不同级别的网络管理
RMON 支持主动、高效的网络监控
带宽管理通过 MAC 地址的端口锁定功能，防止未经授权的访问，可预防出现不稳定的网络状态
支持端口镜像功能，便于在线调试
通过电子邮件和继电器输出自动发出异常警告
自动恢复在线设备的 IP 地址
通过 web浏览器、Telnet/串口 console、CLI、Windows管理工具和ABC02-USB自动备份配置器进行配置

下载产品资料表
打印此页
保存

您可在 My Moxa 管理和分享已保存列表

报警功能通道

1，继电器输出：2 A @ 24 VDC

10/100/1000BaseT(X) 端口（RJ45 接头）

RKS-G4028-4GT 型号：4
RKS-G4028-L3-4GT 型号：4
100/1000BaseSFP 插槽

RKS-G4028-4GS 型号：4
RKS-G4028-L3-4GS 型号：4
RKS-G4028-PoE-4GS 型号：4
RKS-G4028-L3-PoE-4GS 型号：4
模块

交换机上有 3 个模块插槽。用户可选择不同类型的模块插入到交换机中。可选择的模块包括 8 端口/6 端口模块，具有 10/100/1000BaseT(X)、10/100BaseT(X)、100/1000BaseSFP 或 100BaseFX（SC/ST 接头）接口。

有关支持的接口模块的完整列表，请参见附件部分的扩展模块。
标准

IEEE 802.1D-2004，用于生成树协议 (STP)
IEEE 802.1p，用于服务等级
IEEE 802.1Q，用于 VLAN 标记
IEEE 802.1s，用于多生成树协议 (MSTP)
IEEE 802.1w，用于快速生成树协议 (RSTP)
IEEE 802.1X，用于授权认证
IEEE 802.3，用于 10BaseT
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3ad，用于 LACP 端口聚合
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3x，用于流量控制
IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX
IEEE 802.3bt，用于以太网供电

管理

IPv4/IPv6
注意：IPv6 仅适用于 L2 型号。
流量控制
背压流量控制
DHCP Server/Client
注意：DHCP Server/Client 仅适用于 L2 型号。
ARP
RARP
LLDP
Linkup Delay
SMTP
SNMP Trap
SNMP Inform
SNMPv1/v2c/v3
RMON
TFTP
SFTP
HTTP
HTTPS
Telnet
Syslog
Private MIB（私有 MIB）
光纤监测
DHCP Relay Agent (Option 82)
端口镜像（SPAN、RSPAN）
过滤

GMRP
GVRP
GARP
802.1Q
IGMP Snooping v1/v2/v3
IGMP Querier
冗余协议

STP
RSTP
Turbo Ring v2
Turbo Chain
环网耦合
双归属
MRP
链路聚合
环路保护
MSTP
路由冗余

L3 型号：VRRP
安全

广播风暴保护
速率限制
访问控制列表
静态端口锁定
Sticky MAC
HTTPS/SSL
SSH
RADIUS
TACACS+
登录和密码策略
安全启动
MAC authentication bypass
信任访问控制
动态 ARP 检查
DHCP Snooping
IP Source Guard
对时服务

SNTP
基于硬件的 IEEE 1588v2 PTP
支持的电源配置文件：IEEE 1588 Default 2008, IEC 61850-9-3-2016, IEEE C37.238-2017

NTP Server/Client
NTP 授权认证
协议

IPv4/IPv6
注意：IPv6 仅适用于 L2 型号。
TCP/IP
UDP
ICMP
ARP
RARP
TFTP
DNS
NTP Client
DHCP Server
注意：DHCP Server 仅适用于 L2 型号。
DHCP Client
注意：DHCP Client 仅适用于 L2 型号。
802.1X
QoS
HTTPS
HTTP
EtherNet/IP
Modbus TCP
Telnet
SMTP
SNMPv1/v2c/v3
RMON
Syslog
单播路由

L3 型号：OSPF、静态路由
MIB

P-BRIDGE MIB
Q-BRIDGE MIB
IEEE8021-SPANNING-TREE-MIB
IEEE8021-PAE-MIB
IEEE8023-LAG-MIB
LLDP-EXT-DOT1-MIB
LLDP-EXT-DOT3-MIB
SNMPv2-MIB
RMON MIB Groups 1、2、3、9
变电站

MMS
1588 PTP Power Profile IEC 61850-9-3
1588 PTP Power Profile C37.238-2017

IGMP 分组

1024
巨型帧大小

9.6 KB
MAC 地址表大小

16 K
最大 VLAN 数量

256
数据包缓冲区大小

1.5 Mb
优先级队列

8
VLAN ID 范围

VID 1 至 4094

存储端口

USB Type A

存储端口

MicroSD 卡

Console 端口

RS-232 (RJ45)

PoE 功率总预算

PoE 型号：300 W
最大 PoE 电源输出（单端口）

PoE 型号：
IEEE 802.3af：15.4 W
IEEE 802.3at：30 W
IEEE 802.3bt：90 W
输入电压

RKS-G4028-LV 型号：24/48 VDC
RKS-G4028-2LV 型号：24/48 VDC（冗余电源）
RKS-G4028-HV 型号：110/220 VAC、110/220 VDC
RKS-G4028-2HV 型号：110/220 VAC, 110/220 VDC（冗余电源）
PoE 型号：48 VDC（用于 PoE 系统）
工作电压

RKS-G4028-LV/2LV 型号：18 至 72 VDC
RKS-G4028-HV/2HV 型号：88 至 300 VDC、85 至 264 VAC
PoE 型号：46 至 57 VDC（用于 PoE 系统）
过载电流保护

支持
反接保护

支持
输入电流

RKS-G4028-LV/2LV 型号：
最大2.53 A @ 24 VDC
最大1.25 A @ 48 VDC

RKS-G4028-HV/2HV 型号：
最大0.55 A @ 110 VDC
最大0.29 A @ 220 VDC
最大1.01 A @ 110 VAC
最大0.62 A @ 220 VAC

EPS（仅限 PoE 型号）：
最大 7.50 A @ 48 VDC
功耗（最大）

RKS-G4028-LV/2LV 型号：
最大 60.72 W @ 24 VDC
最大 60 W @ 48 VDC

RKS-G4028-HV/2HV 型号：
最大 60.5 W @ 110 VDC
最大 63.8 W @ 220 VDC
最大 62.2 W @ 110 VAC
最大 64.1 W @ 220 VAC

注意：这些是安装了最大数量模块的设备的最大功耗额定值。

IP 等级

IP30
尺寸

440 x 44 x 300 mm（17.32 x 1.37 x 11.81 英寸）
重量

RKS-G4028-LV/HV 型号：4900 g (10.80 lb)
RKS-G4028-2LV/2HV 型号：5200 g (11.46 lb)
RKS-G4028-PoE-LV/HV 型号：5000 g (11.02 lb)
RKS-G4028-PoE-2LV/2HV 型号：5300 g (11.68 lb)
安装

机架式安装

工作温度

-40 至 75°C（-40 至 167°F）
存储温度（含包装）

-40 至 85°C（-40 至 185°F）
相对湿度

5 至 95%（非冷凝）

安全

EN 62368-1
UL 62368-1
UL 61010
EMC

EN 55032/35
EMI

CISPR 32，FCC Part 15B Class A
交通控制

NEMA TS2
EMS

IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：35 V/m
IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
IEC 61000-4-5 Surge：电源：4 kV；信号：4 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIP
变电站

IEC 61850-3
IEEE 1613
轨道交通

EN 50121-4
自由落体

IEC 60068-2-32
冲击

IEC 60068-2-27
振动

IEC 60068-2-6
工业网络安全

IEC 62443-4-1
IEC 62443-4-2

时间

RKS-G4028-4GT-HV 型号：572,888 小时
RKS-G4028-4GT-2HV 型号：518,894 小时
RKS-G4028-4GS-HV 型号：529,925 小时
RKS-G4028-4GS-2HV 型号：483,436 小时
RKS-G4028-4GT-LV 型号：548,589 小时
RKS-G4028-4GT-2LV 型号：479,574 小时
RKS-G4028-4GS-LV 型号：508,639 小时
RKS-G4028-4GS-2LV 型号：449,160 小时
RKS-G4028-PoE-4GS-HV 型号：508,190 小时
RKS-G4028-PoE-4GS-2HV 型号：465,282 小时
RKS-G4028-PoE-4GS-LV 型号：488,598 小时
RKS-G4028-PoE-4GS-2LV 型号：433,472 小时
标准

Telcordia (Bellcore)，GB

保修期限

5 年
详情

请参阅 www.moxa.com.cn/warranty

下载产品资料表

软件、固件和驱动程序

名称	类型	校驗和	版本	操作系统	发布日期
Software Package for MXview One Series (Linux version) 333.4 MB	软件包	08A8C932DEF44EBB0DFF78271E6B6E506E5181B4C08A9E17F6477A74866D8B4DEEC743503A84C1889B3BAA4506A31837FA2AD855D0295836328F7FFF2D2A3A8D SHA-512	v1.3.0	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2024年1月31日 2024年1月31日发布说明
Software Package for RKS-G4028 Series (EDS file) 133.1 KB	软件包	4A189F47D2B6EE41CEC035F2B21EE258D85FE270C1872A10A62081B536F60FD6488B23EB6965282191F848BC373E6754AFCC9596D6B8C00D4ECF413B3EC5ACEC SHA-512	v1.0		2023年6月28日 2023年6月28日发布说明
Software Package for RKS-G4028 Series (AOI file) 57.0 KB	软件包	F9A8BC00D28D39841D1E52CAB9D0B99AC8607B5B6D59397FC51EA476FB356E083BC9951BEE4AE60A7BF9F868CE9545CD94163DF080FA3529FE2B2CBCF16D8159 SHA-512	v1.0		2023年6月28日 2023年6月28日发布说明
Software Package for RKS-G4028 Series (MIB file) 403.8 KB	软件包	BA68AD97C573D17D904C3E8C86DFBE09E1F3AF476CB3C8107EA64CC6F55FEFF2DB3634756B3475350D7334B9A52EE8192938006033CC5A9E24010D735E44132B SHA-512	v4.0		2023年6月28日 2023年6月28日发布说明
Firmware for RKS-G4028 Series 65.2 MB	固件	A092EDB74C6393A7636BE36C09FF149A01B2F4340753F1B406786DDD1BECE7F1FB8BC9ED87E53E3DE55EE99B561B7A36900E34FF146490BC6D275D2E3BA56803 SHA-512	v4.0		2023年6月28日 2023年6月28日发布说明
Firmware for RKS-G4028 Series (L3 models) 66.7 MB	固件	E54986B27E02BA40383C14EFBA37733B5D8FE4B7F2378C0A7C33F9D6A51A81E872C5A0A62346A27DEE5403A5C1E7D2D67ACD3985A0FAC178C6C22CB837C655E3 SHA-512	v4.0		2023年6月28日 2023年6月28日发布说明

支持文件

名称	类型	语言	版本	发布日期
MOXA_FOSS_Statement_MX-NOSv4-x 2.2 MB	声明书	英文	v1.0	2024年7月22日 2024年7月22日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 Command Line Interface User Manual 5.4 MB	手册	英文	v1.2	2024年6月26日 2024年6月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 User Manual 18.7 MB	手册	英文	v1.3	2024年6月26日 2024年6月26日
RKS-G4028 系列产品资料表 2.2 MB	产品资料表	中文	v1.5	2023年10月16日 2023年10月16日
Moxa Managed Switch Next-generation OS (v4.x) Layer 3 Command Line Interface User Manual 1.6 MB	手册	英文	v1.0	2023年9月26日 2023年9月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 3 User Manual 3.1 MB	手册	英文	v1.0	2023年6月28日 2023年6月28日
QIG for RKS-G4028 Series 2.2 MB	QIG	英文	v1.3	2023年6月28日 2023年6月28日
Moxa Managed Switch Next-generation OS (v3.x) Layer 2 Command Line Interface User Manual 3.1 MB	手册	英文	v1.0	2022年8月19日 2022年8月19日
Moxa Managed Switch Next-generation OS (v3.x) Layer 3 Command Line Interface User Manual 1.5 MB	手册	英文	v1.0	2022年8月19日 2022年8月19日
