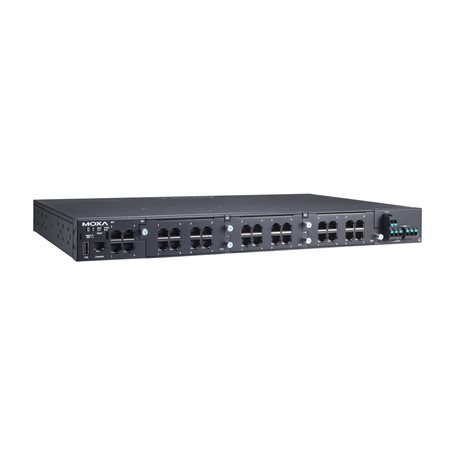

RKS-G4028-L3 系列

28G 全千兆模块化网管型三层工业以太网交换机，802.3bt PoE 可选

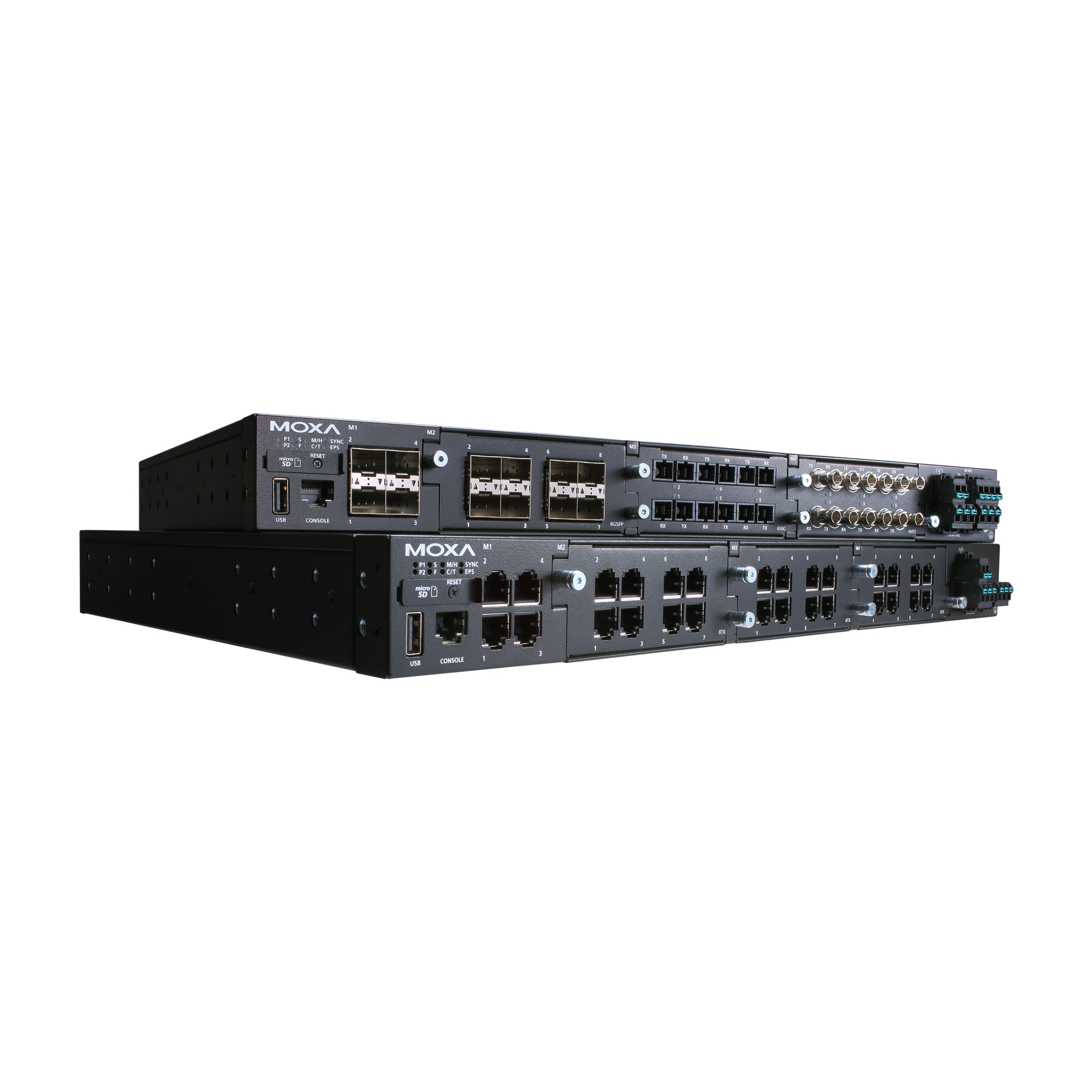

moxa-rks-g4028-l3-series-image-(1).jpg | Moxa

特点和优势

满足从百兆以太网到全千兆工业网络（多达 28 个千兆端口）的广泛需求
用于灵活接头类型组合的模块化接口
支持 IEEE 802.3bt PoE，单端口输出高达 90 W
符合 IEC 61850-3 和 IEEE 1613 的高 EMC 抗扰度
支持基于硬件的 IEEE 1588 PTP 高精度时钟同步
支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机）如果端口链路速度为 1G 或更高，则自愈时间 < 50 ms。并支持 STP/RSTP/MSTP 网络冗余
MXview One 轻松实现可视化的工业网络管理
通过 IEC 62443-4-2 SL2 认证
支持 -40 至 75°C 工作温度

认证

您可以在 My Moxa 追踪已关注产品的更新资讯

联系销售人员

介绍

RKS-G4028-L3 系列旨在满足工业和企业任务关键型应用的严格要求，例如变电站自动化系统（IEC 61850-3、IEEE 1613）、铁路应用 (EN 50121-4) 和工厂自动化系统。 RKS-G4028-L3 系列支持千兆和百兆以太网骨干网络、冗余环网技术、24/48 VDC 或 110/220 VDC/VAC 隔离冗余双电源输入，进而提高了网络通信的稳定性，节省布线成本。

RKS-G4028-L3 系列采用模块化设计，网络规划配置更加轻松和灵活，最多可以安装 28 个具有多种接头类型的千兆以太网端口。

其他特点和优势

三层交换功能，允许数据信息进行跨网域的通信
IEEE 1588v2 PTP（精密时间协议），用于网络时间同步
命令行界面 (CLI)，可快速配置主要管理功能
IGMP snooping 和 GMRP，用于过滤组播流量
基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，可简化网络规划
QoS（IEEE 802.1p/1Q 和 TOS/DiffServ）提高了网络稳定性
IEEE 802.3ad、LACP，可优化网络带宽
快速换线恢复

TACACS+、IEEE 802.1X、SNMPv3、HTTPS 和 SSH，用于增强网络安全性
SNMPv1/v2c/v3 支持不同级别的网络管理
RMON 支持主动、高效的网络监控
带宽管理通过 MAC 地址的端口锁定功能，防止未经授权的访问，可预防出现不稳定的网络状态
支持端口镜像功能，便于在线调试
通过电子邮件和继电器输出自动发出异常警告
自动恢复在线设备的 IP 地址
通过 web 浏览器、Telnet/串口 console、CLI、Windows 管理工具和 ABC-02 或 ABC-03 自动备份配置器进行配置

通过 IEC 62443-4-2 SL2 认证

RKS-G4028-L3 系列型号已通过 IEC 62443-4-2 SL2 认证，可增强工业网络中的网络安全。

L3 型号：https://certificates.iecee.org/#/deliverables/CERT/1530510/view

所有其他型号：https://certificates.iecee.org/#/deliverables/CERT/1530507/view

下载产品资料表
打印此页
保存

您可在 My Moxa 管理和分享已保存列表

报警功能通道

1，继电器输出：2 A @ 24 VDC
按钮

复位按钮

10/100/1000BaseT(X) 端口（RJ45 接头）

RKS-G4028-L3-4GT 型号：4
100/1000BaseSFP 插槽

RKS-G4028-L3-4GS 型号：4
RKS-G4028-L3-PoE-4GS 型号：4
模块

交换机上有 3 个模块插槽。用户可选择不同类型的模块插入到交换机中。可选择的模块包括 8 端口/6 端口模块，具有 10/100/1000BaseT(X)、10/100BaseT(X)、100/1000BaseSFP 或 100BaseFX（SC/ST 接头）接口。

有关支持的接口模块的完整列表，请参见附件部分的扩展模块。
标准

IEEE 802.1D-2004，用于生成树协议 (STP)
IEEE 802.1p，用于服务等级
IEEE 802.1Q，用于 VLAN 标记
IEEE 802.1s，用于多生成树协议 (MSTP)
IEEE 802.1w，用于快速生成树协议 (RSTP)
IEEE 802.1X，用于授权认证
IEEE 802.3，用于 10BaseT
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3ad，用于 LACP 端口聚合
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3x，用于流量控制
IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX

管理

ARP
Back Pressure Flow Control
DHCP Relay Agent (Option 82)
Fiber check
Flow control
HTTP
HTTPS
IPv4
Linkup Delay
LLDP
Port Mirroring (SPAN, RSPAN)
Private MIB
RARP
RMON
SFTP
SMTP
SNMP Inform
SNMP Trap
SNMPv1/v2c/v3
Syslog
Telnet
TFTP
过滤

GMRP
GVRP
GARP
802.1Q
IGMP Snooping v1/v2/v3
IGMP Querier
冗余协议

Link Aggregation
MRP
MRP Interconnection
MSTP
Multiple Dual Homing
Multiple Network Coupling
Network Loop Protection
Ring Coupling
RSTP
STP
Tracking
Turbo Chain
Turbo Ring v2
路由冗余

VRRP
安全

Access control list
Broadcast storm protection
DHCP Snooping
Dynamic ARP Inspection
HTTPS/SSL
IEEE 802.1AE MAC security
IP Source Guard
Login and password policy
MAC authentication bypass
RADIUS
Rate Limit
Secure boot
SSH
Static port lock
Sticky MAC
TACACS+
Trust access control
对时服务

IEEE 1588v2 PTP (hardware-based)
NTP Authentication
NTP Server/Client
SNTP
Supported power profiles: IEEE 1588 Default 2008, IEC 61850-9-3-2016, IEEE C37.238-2017
协议

802.1X
ARP
DNS
HTTP
HTTPS
ICMP
IPv4
NTP Client
QoS
RARP
RMON
SMTP
SNMPv1/v2c/v3
Syslog
TCP/IP
Telnet
TFTP
UDP
VLAN Assignment
工业协议

EtherNet/IP
Modbus TCP
PROFINET
单播路由

OSPF
Static Route
组播路由

PIM-DM
PIM-SM
Multicast Local Route
MIB

IEEE8021-PAE-MIB
IEEE8021-SPANNING-TREE-MIB
IEEE8023-LAG-MIB
LLDP-EXT-DOT1-MIB
LLDP-EXT-DOT3-MIB
P-BRIDGE MIB
Q-BRIDGE MIB
RMON MIB Groups 1、2、3、9
SNMPv2-MIB
变电站

1588 PTP Power Profile IEC 61850-9-3
1588 PTP Power Profile C37.238-2017

GOOSE Check
MMS

IGMP 分组

1024
巨型帧大小

9.216 KB
MAC 地址表大小

16 K
最大 VLAN 数量

256
数据包缓冲区大小

1.5 MB
优先级队列

8
VLAN ID 范围

VID 1 至 4094

存储端口

USB Type A

存储端口

microSD 卡

LED 指示灯

PWR1、PWR2、STATE、FAULT、MSTR/HEAD、CPLR/TAIL、SYNC、EPS

Console 端口

RS-232 (RJ45)

PoE 功率总预算

300 W
单端口 PoE 功率预算

IEEE 802.3af：15.4 W
IEEE 802.3at：30 W
IEEE 802.3bt：90 W
输入电压

RKS-G4028-L3-LV 型号：24/48 VDC
RKS-G4028-L3-2LV 型号：24/48 VDC（冗余电源）
RKS-G4028-L3-HV 型号：110/220 VAC、110/220 VDC
RKS-G4028-L3-2HV 型号：110/220 VAC、110/220 VDC（冗余电源）
PoE 型号：48 VDC（用于 PoE 系统）
工作电压

RKS-G4028-L3-LV/2LV 型号：18 至 72 VDC
RKS-G4028-L3-HV/2HV 型号：88 至 300 VDC、85 至 264 VAC
PoE 型号：46 至 57 VDC（用于 PoE 系统）
过载电流保护

支持
反接保护

支持
输入电流

RKS-G4028-LV/2LV 型号：
最大 2.53 A @ 24 VDC
最大 1.25 A @ 48 VDC

RKS-G4028-HV/2HV 型号：
最大 0.55 A @ 110 VDC
最大 0.29 A @ 220 VDC
最大 1.01 A @ 110 VAC
最大 0.62 A @ 220 VAC

EPS（仅限 PoE 型号）：
最大 7.50 A @ 48 VDC
最大额定功耗

RKS-G4028-L3-LV/2LV 型号：
最大 60.72 W @ 24 VDC
最大 60 W @ 48 VDC

RKS-G4028-HV/2HV 型号：
最大 60.5 W @ 110 VDC
最大 63.8 W @ 220 VDC
最大 62.2 W @ 110 VAC
最大 64.1 W @ 220 VAC

注：上述数值是设备满配介质模块时的最大额定功耗。

IP 等级

IP30
尺寸

440 x 44 x 296 mm（17.32 x 1.37 x 11.65 英寸）
重量

RKS-G4028-L3-LV/HV 型号：4900 g (10.80 lb)
RKS-G4028-L3-2LV/2HV 型号：5200 g (11.46 lb)
RKS-G4028-L3-PoE-LV/HV 型号：5000 g (11.02 lb)
RKS-G4028-L3-PoE-2LV/2HV 型号：5300 g (11.68 lb)
安装

机架式安装

工作温度

-40 至 75°C（-40 至 167°F）
存储温度（含包装）

-40 至 85°C（-40 至 185°F）
相对湿度

5 至 95%（非冷凝）

EMC

EN 55032/35
EN 61000-6-2/-6-4
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
IEC 61000-4-5 Surge：电源：4 kV；信号：4 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11 压降和中断
网络安全

IEC 62443-4-2 SL2
安全

EN IEC 62368-1
IEC 60950-1
IEC 62368-1
UL 61010
UL 62368-1
变电站

IEC 61850-3
IEEE 1613
轨道交通

EN 50121-4
交通控制

NEMA TS2
冲击

IEC 60068-2-27
振动

IEC 60068-2-6
自由落体

IEC 60068-2-32

时间

RKS-G4028-L3-4GT-HV 型号：572,888 小时
RKS-G4028-L3-4GT-2HV 型号：518,894 小时
RKS-G4028-L3-4GS-HV 型号：529,925 小时
RKS-G4028-L3-4GS-2HV 型号：483,436 小时
RKS-G4028-L3-4GT-LV 型号：548,589 小时
RKS-G4028-L3-4GT-2LV 型号：479,574 小时
RKS-G4028-L3-4GS-LV 型号：508,639 小时
RKS-G4028-L3-4GS-2LV 型号：449,160 小时
RKS-G4028-L3-PoE-4GS-HV 型号：508,190 小时
RKS-G4028-L3-PoE-4GS-2HV 型号：465,282 小时
RKS-G4028-L3-PoE-4GS-LV 型号：488,598 小时
RKS-G4028-L3-PoE-4GS-2LV 型号：433,472 小时
标准

Telcordia (Bellcore)，GB

保修期限

5 年
详情

请参阅 www.moxa.com.cn/warranty
