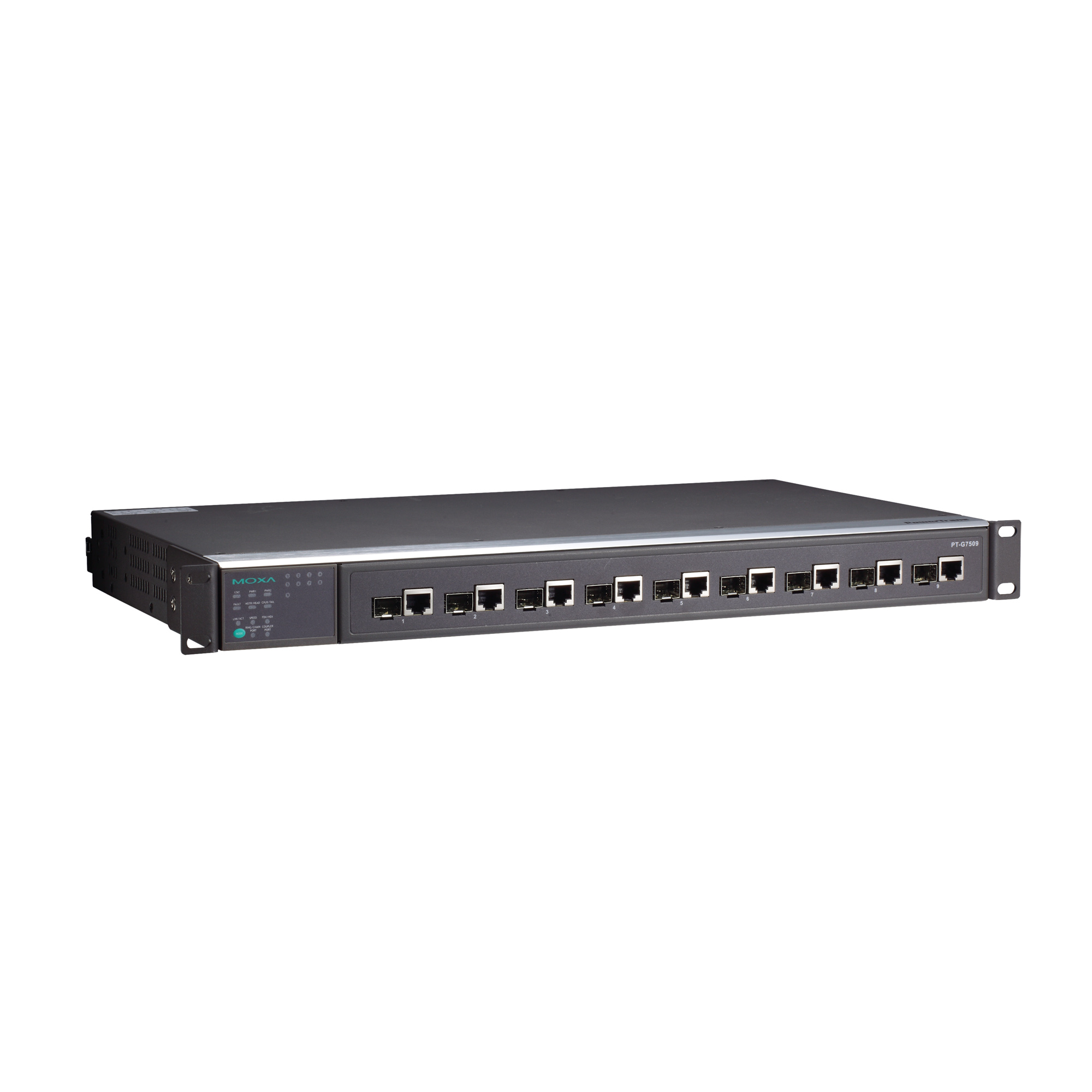

PT-G7509 系列

IEC 61850-3 9G 端口二层全千兆网管型机架式工业以太网交换机

moxa-pt-g7509-series-image-1-(1).jpg | Moxa

特点和优势

  • 符合 IEC 61850-3 和 IEEE 1613(变电站)标准
  • VLAN Unaware:支持由特定 IED 接收的优先级标记帧
  • 支持 Turbo Ring、Turbo Chain、RSTP/STP 和 MSTP 网络冗余
  • 24/48 VDC 或 110/220 VDC/VAC 隔离冗余双电源输入
  • 支持 -40 至 85°C 工作温度

认证

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

PT-G7509 配备 9 个 Combo 千兆以太网端口,非常适用于将现有网络升级至千兆速率,以及构建新的全千兆骨干网络。 PT-G7509 专为满足变电站自动化系统需求而设计(IEC 61850-3、IEEE 1613)。千兆传输速率提高了带宽,实现高性能网络快速传输大量视频、语音和数据。Turbo Ring、Turbo Chain 和 RSTP/STP/MSTP (IEEE 802.1w/D/s) 功能等以太网冗余技术,增强了系统可靠性和骨干网络可用性。PT-G7509 可选择前/后出线的方式,适合不同类型的应用。



其他特点和优势

  • 命令行界面 (CLI),可快速配置主要管理功能

  • VLAN Unaware:支持由特定设备接收的优先级标记帧

  • DHCP Option 82,用于不同策略分配 IP 地址

  • 支持 EtherNet/IP 和 Modbus TCP 工业以太网协议

  • 支持 Turbo Ring 和 Turbo Chain(自愈时间 < 50 ms @ 250 台交换机)、RSTP/STP 和 MSTP 网络冗余

  • IGMP snooping 和 GMRP,用于过滤工业以太网协议的组播流量

  • IEEE 802.3ad、LACP,可优化网络带宽

  • 带宽管理,可预防出现不稳定的网络状态

  • 通过电子邮件和继电器输出自动发出异常警告

  • RMON 支持主动、高效的网络监控

  • 自动恢复在线设备的 IP 地址

  • 快速换线恢复

  • 通过 web 浏览器、Telnet/串口 console、CLI、Windows 管理工具和 ABC-01 自动备份配置器进行配置



网络安全特性

  • 用户密码多层安全保护,防止未经授权进行配置

  • SSH/HTTPS 用于密码和数据加密

  • 使用基于 802.1X 端口的网络访问控制锁定交换机端口,只有授权客户能访问该端口

  • RADIUS/TACACS+ 允许从中控室管理密码

  • 802.1Q VLAN 允许对所选定的交换机端口间,进行流量传输的逻辑分配

  • 保护交换机端口,只允许特定设备和/或 MAC 地址访问该端口

  • 关闭一个或多个端口以阻止网络流量

  • SNMPv3 提供加密授权和安全访问



  • 布线方向

    PT-G7509-F 系列: 前出线式
    PT-G7509-R 系列:后出线式

  • Combo 端口(10/100/1000BaseT(X) 或 100/1000BaseSFP+)

    9

  • 标准

    IEEE 802.1D-2004,用于生成树协议 (STP)
    IEEE 802.1p,用于服务等级
    IEEE 802.1Q,用于 VLAN 标记
    IEEE 802.1s,用于多生成树协议 (MSTP)
    IEEE 802.1w,用于快速生成树协议 (RSTP)
    IEEE 802.1X,用于授权认证
    IEEE 802.3,用于 10BaseT
    IEEE 802.3ab,用于 1000BaseT(X)
    IEEE 802.3ad,用于 LACP 端口聚合
    IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3x,用于流量控制
    IEEE 802.3z,用于 1000BaseSX/LX/LHX/ZX

  • 过滤

    802.1Q、GMRP、GVRP、IGMP v1/v2c、基于端口的 VLAN 和 VLAN unaware

  • 工业协议

    EtherNet/IP、Modbus TCP

  • 管理

    Back Pressure Flow Control(背压流量控制)、BOOTP、DHCP Option 66/67/82、DHCP Server/Client、Flow control(流量控制)、HTTP、IPv4/IPv6、LLDP、Port Mirror(端口镜像)、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP

  • MIB

    Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB

  • 变电站

    IEC 61850 QoS、MMS

  • 冗余协议

    链路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2

  • 安全

    HTTPS/SSL、TACACS+、端口锁定、RADIUS、SSH

  • 对时服务

    NTP Server/Client,SNTP

  • IGMP 分组

    256

  • 最大 VLAN 数量

    64

  • VLAN ID 范围

    VID 1 至 4094

  • 优先级队列

    4

  • Console 端口

    RS-232 (RJ45)

  • 报警功能通道

    纯电阻性负载:3 A @ 30 VDC,240 VAC

  • 连接

    10-pin 接线端子

  • 输入电压

    -24-24/-48-48/-HV-HV/-24-HV 型号:冗余电源模块
    PT-G7509-24 系列:24 VDC(18 至 36 VDC)
    PT-G7509-48 系列:48 VDC(36 至 72 VDC)
    PT-G7509-HV 系列:110/220 VAC/VDC(88 至 300 VAC,85 至 264 VDC)

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 输入电流

    PT-G7509-24 系列:1.08 A @ 24 VDC
    PT-G7509-48 系列:0.55 A @ 48 VDC
    PT-G7509-HV 系列:0.57/0.33 A @ 110/220 VAC,0.25/0.15 A @ 110/220 VDC

  • 外壳

  • IP 等级

    IP30

  • 尺寸(无挂耳)

    440 x 44 x 254 mm(17.32 x 1.73 x 10.00 英寸)

  • 重量

    3300 g (7.33 lb)

  • 安装

    19 英寸机架式安装

  • 工作温度

    -40 至 85°C(-40 至 185°F)
    注意:冷启动要求至少 100 VAC @ -40°C

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 安全

    EN 60950-1、UL 60950-1、CSA C22.2 编号 60950-1

  • EMI

    EN 55032 Class A、CISPR 32、FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:8 kV;空气:15 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:35 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:4 kV
    IEC 61000-4-5 Surge:电源:4 kV;信号:4 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • 变电站

    IEC 61850-3,IEEE 1613

  • 时间

    258,058 小时

  • 标准

    Telcordia SR332

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
MXview Trial Version
331.7 MB
软件包 v3.0
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
2019年3月21日 2019年3月21日 发布说明
EtherNet/IP AOI (9P) for PT-G7509 Series
82.9 KB
软件包 v1.2.0
2018年1月18日 2018年1月18日 发布说明
Firmware for PT-G7509 Series
1.8 MB
固件 v3.8
2017年5月3日 2017年5月3日 发布说明
SNMP MIB file for PT-G7509 Series
140.5 KB
软件包 v3.8
2017年5月3日 2017年5月3日 发布说明
EDS file for PT-G7509 Series
3.1 KB
软件包 v1.3
2012年11月29日 2012年11月29日 发布说明
Moxa Ethernet Switch and Video Server Configurator
1.6 MB
管理工具 v5.3
  • Windows
  • Windows XP
2012年4月9日 2012年4月9日 发布说明

支持文件

名称 类型 语言 版本 发布日期
PT-G7509 系列产品资料表
1.8 MB
产品资料表 中文 v1.1 2019年8月27日 2019年8月27日
Tech Note: Ring Coupling for a Turbo Ring
60.4 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for Turbo Ring V2
64.3 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Chain
59.1 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring
59.2 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring V2
54.9 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Dual Homing for Turbo Ring V2
70.4 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Dual Ring for Turbo Ring V2
59.6 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技术说明 英文 v1.0 2019年2月12日 2019年2月12日
2D CAD for PT-G7509
381.3 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PT-7509 FRONT
2.2 MB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PT-7509 REAR
2.2 MB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PT-G7509 TOP
273.8 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PT-G7509 PCBA
1.1 MB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PT-G7509 REAR
210.6 KB
2D CAD 英文 2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB
手册 英文 v5.2 2017年10月19日 2017年10月19日
Moxa Managed Ethernet Switch User's Manual
5.0 MB
手册 英文 v9.5 2017年10月16日 2017年10月16日
QIG for PT-G7509 Series
973.0 KB
QIG 英文 v6.0 2017年3月21日 2017年3月21日
Communication Redundancy User's Manual
1.2 MB
手册 英文 v5.0 2014年8月13日 2014年8月13日

可用型号 (14)

显示图片
moxa-pt-g7509-f-24-image.jpg | MoxaPT-G7509-F-24moxa-pt-g7509-f-24-24-image.jpg | MoxaPT-G7509-F-24-24moxa-pt-g7509-f-24-hv-image.jpg | MoxaPT-G7509-F-24-HVmoxa-pt-g7509-f-48-image.jpg | MoxaPT-G7509-F-48
最大端口数量9999
最大千兆端口数量9999
线缆FrontFrontFrontFront
冗余电源模块
输入电压 124 VDC (18-38 VDC)24 VDC (18-38 VDC)24 VDC (18-38 VDC)48 VDC (36-72 VDC)
输入电压 224 VDC (18-38 VDC)110/220 VDC/VAC (88-300 VDC or 85-264 VAC)
工作温度-45 to 85°C-45 to 85°C-45 to 85°C-45 to 85°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-pt-g7509-f-48-48-image.jpg | MoxaPT-G7509-F-48-48moxa-pt-g7509-f-hv-image.jpg | MoxaPT-G7509-F-HVmoxa-pt-g7509-f-hv-hv-image.jpg | MoxaPT-G7509-F-HV-HVmoxa-pt-g7509-r-24-image.jpg | MoxaPT-G7509-R-24
最大端口数量9999
最大千兆端口数量9999
线缆FrontFrontFrontRear
冗余电源模块
输入电压 148 VDC (36-72 VDC)110/220 VDC/VAC (88-300 VDC or 85-264 VAC)110/220 VDC/VAC (88-300 VDC or 85-264 VAC)24 VDC (18-38 VDC)
输入电压 248 VDC (36-72 VDC)110/220 VDC/VAC (88-300 VDC or 85-264 VAC)
工作温度-45 to 85°C-45 to 85°C-45 to 85°C-45 to 85°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-pt-g7509-r-24-24-image.jpg | MoxaPT-G7509-R-24-24moxa-pt-g7509-r-24-hv-image.jpg | MoxaPT-G7509-R-24-HVmoxa-pt-g7509-r-48-image.jpg | MoxaPT-G7509-R-48moxa-pt-g7509-r-48-48-image.jpg | MoxaPT-G7509-R-48-48
最大端口数量9999
最大千兆端口数量9999
线缆RearRearRearRear
冗余电源模块
输入电压 124 VDC (18-38 VDC)24 VDC (18-38 VDC)48 VDC (36-72 VDC)48 VDC (36-72 VDC)
输入电压 224 VDC (18-38 VDC)110/220 VDC/VAC (88-300 VDC or 85-264 VAC)48 VDC (36-72 VDC)
工作温度-45 to 85°C-45 to 85°C-45 to 85°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-pt-g7509-r-hv-image.jpg | MoxaPT-G7509-R-HVmoxa-pt-g7509-r-hv-hv-image.jpg | MoxaPT-G7509-R-HV-HV
最大端口数量99
最大千兆端口数量99
线缆RearRear
冗余电源模块
输入电压 1110/220 VDC/VAC (88-300 VDC or 85-264 VAC)110/220 VDC/VAC (88-300 VDC or 85-264 VAC)
输入电压 2110/220 VDC/VAC (88-300 VDC or 85-264 VAC)
工作温度-45 to 85°C-45 to 85°C
添加到报价查看收藏夹添加到报价查看收藏夹
