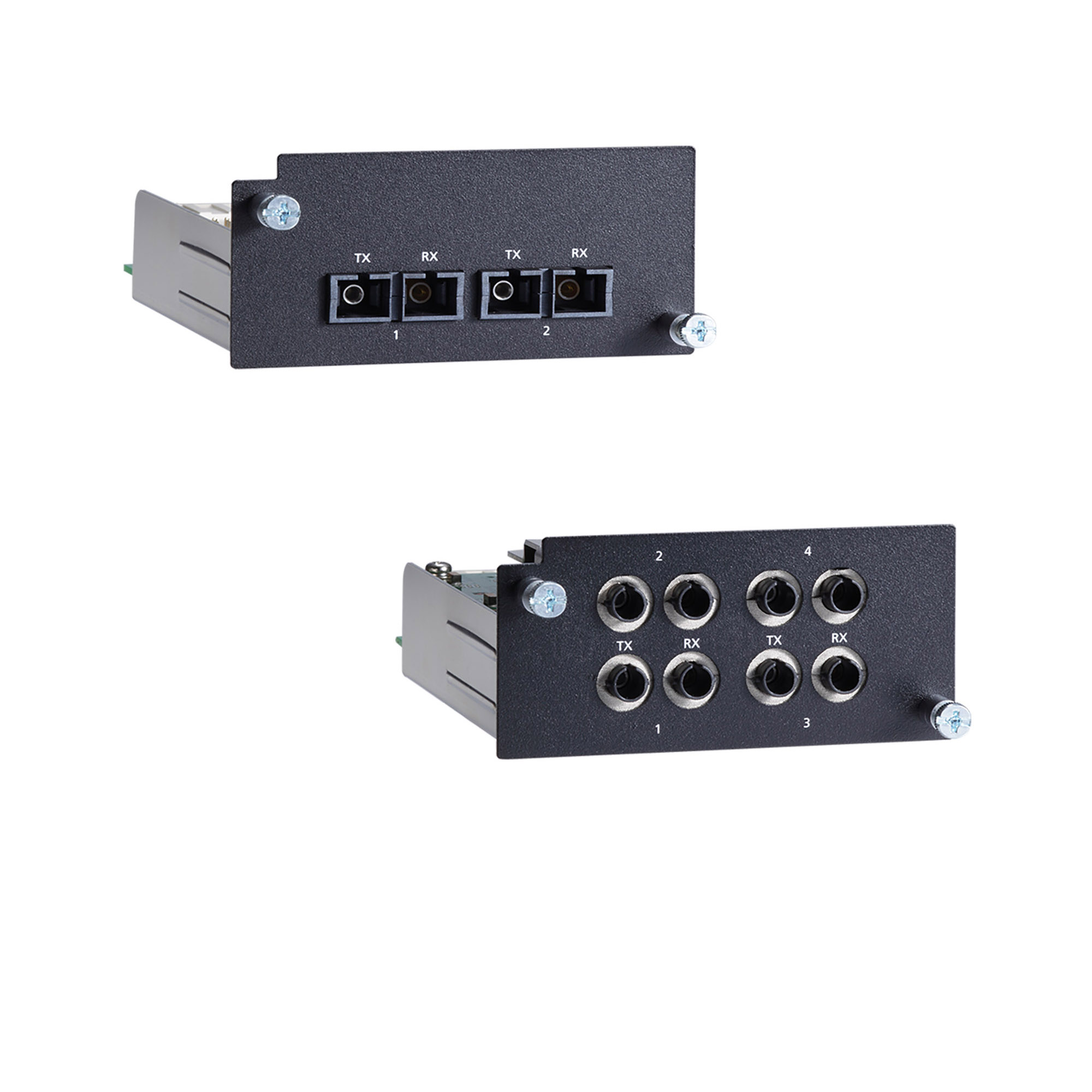

PM-7500 模块系列

千兆和百兆以太网模块，适用于 PT-7528-24TX 系列机架式工业以太网交换机

moxa-pm-7500-module-series-image-1-(1).jpg | Moxa

moxa-pm-7500-module-series-image-2-(1).jpg | Moxa

moxa-pm-7500-module-series-image-3-(1).jpg | Moxa

moxa-pm-7500-module-series-image-4-(1).jpg | Moxa

moxa-pm-7500-module-series-image-5-(1).jpg | Moxa

moxa-pm-7500-module-series-image-6-(1).jpg | Moxa

moxa-pm-7500-module-series-image-7-(1).jpg | Moxa

特点和优势

支持 -40 至 85°C 宽温
符合 IEC 61850-3 和 IEEE 1613 标准

认证

您可以在 My Moxa 追踪已关注产品的更新资讯

联系销售人员

介绍

PM-7500 模块系列包括适用于 PT-7528-24TX 系列机架式工业以太网交换机的千兆和百兆以太网模块。

下载产品资料表
打印此页
保存

您可在 My Moxa 管理和分享已保存列表

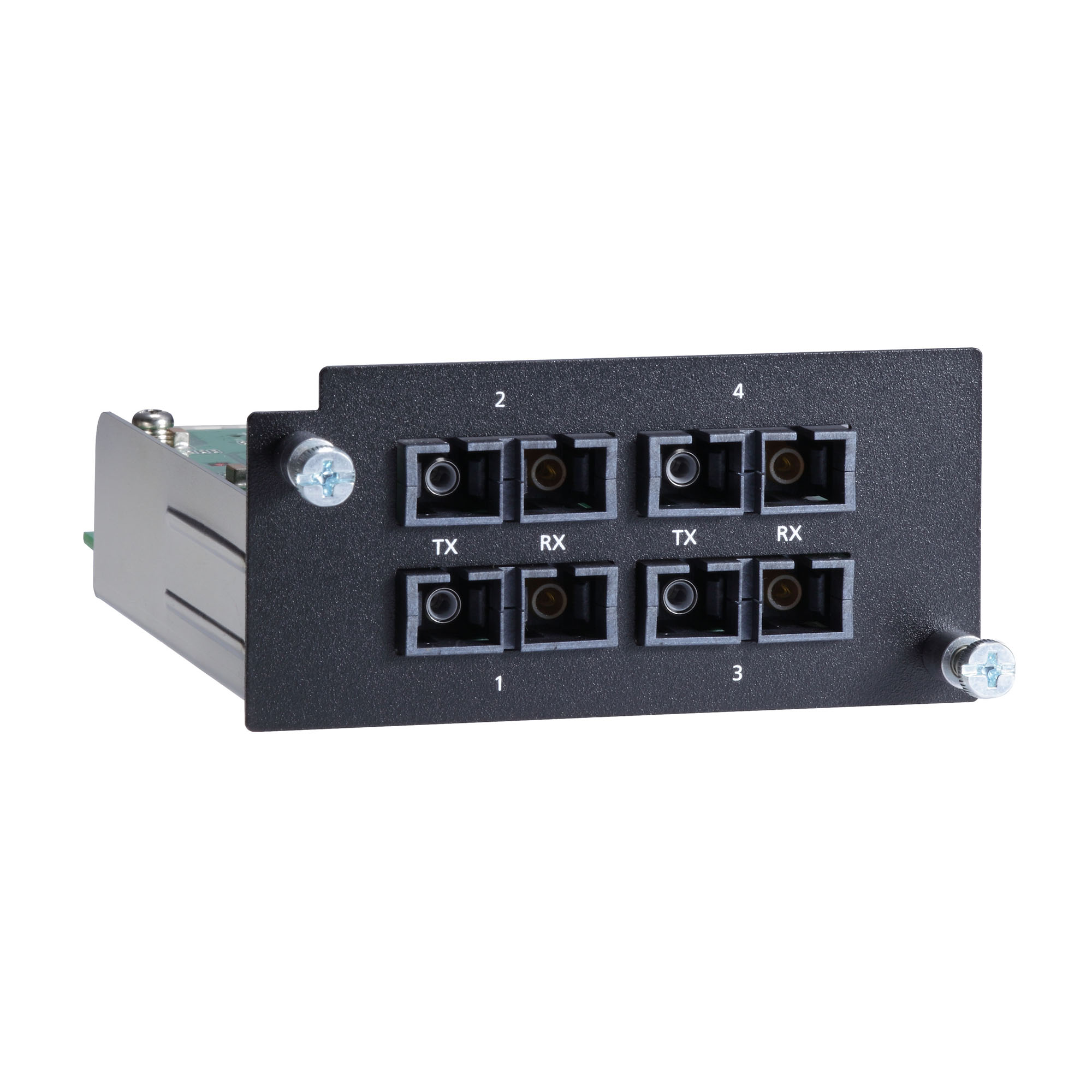

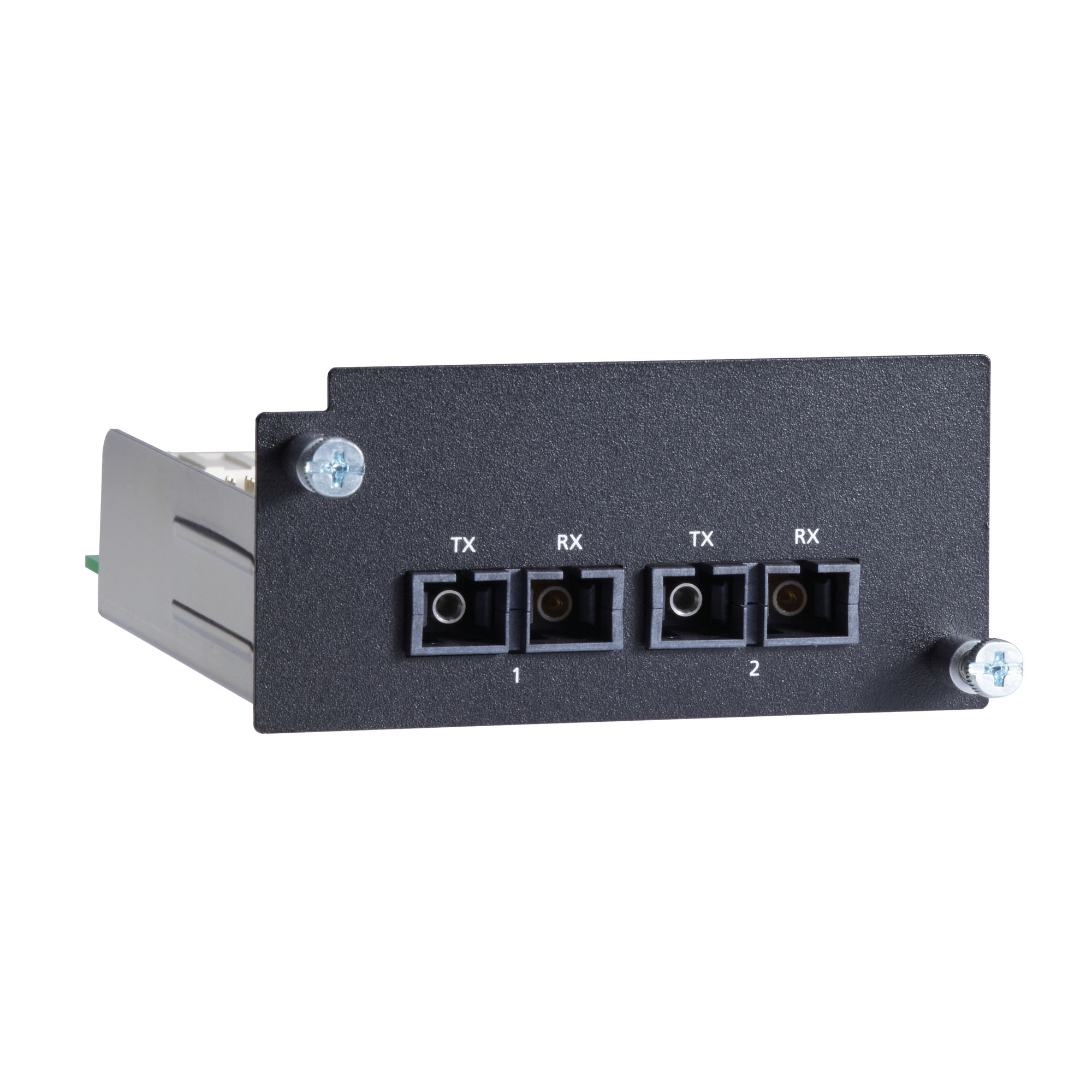

100BaseFX 端口（多模 SC 接头）

PM-7500-2MSC：2
PM-7500-4MSC：4

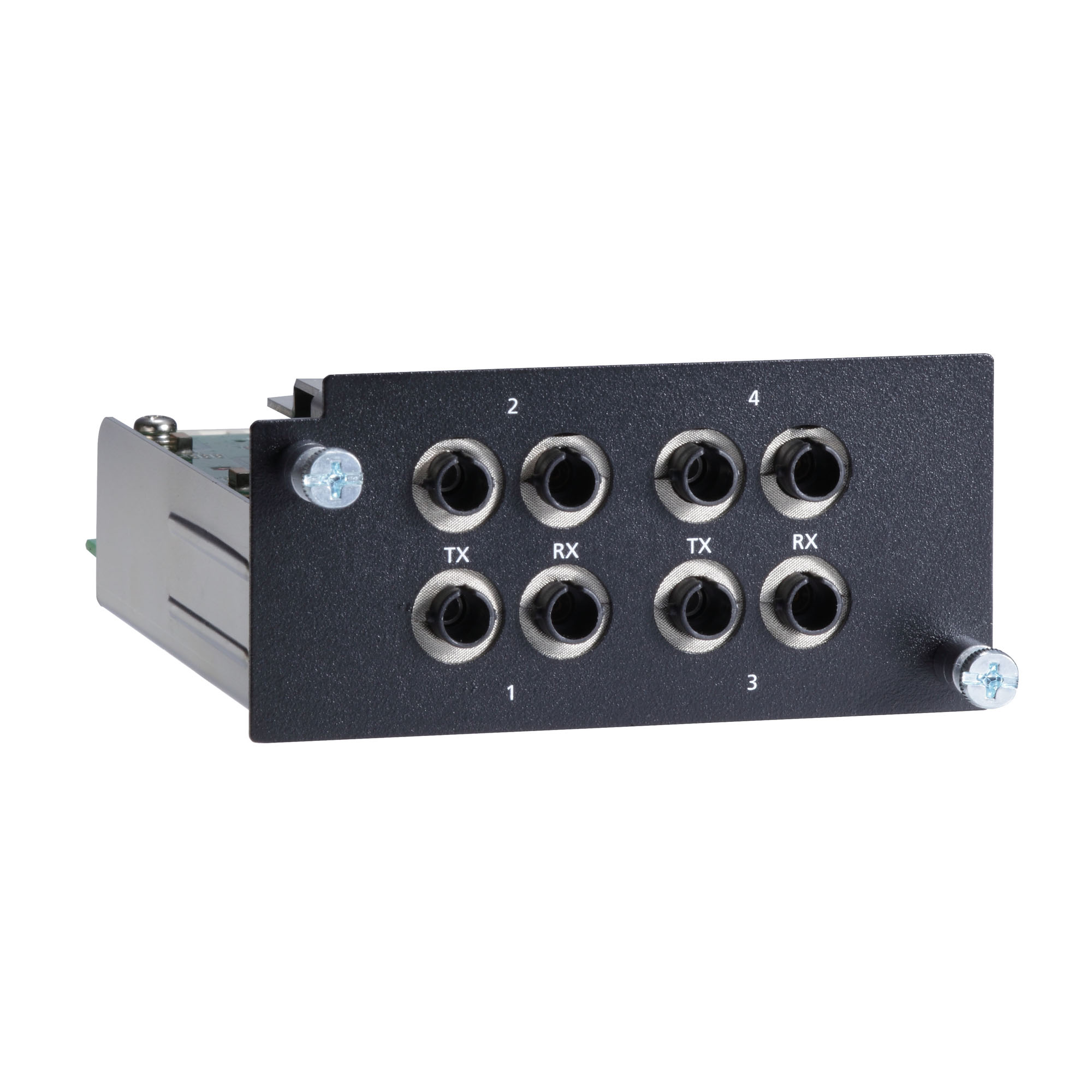

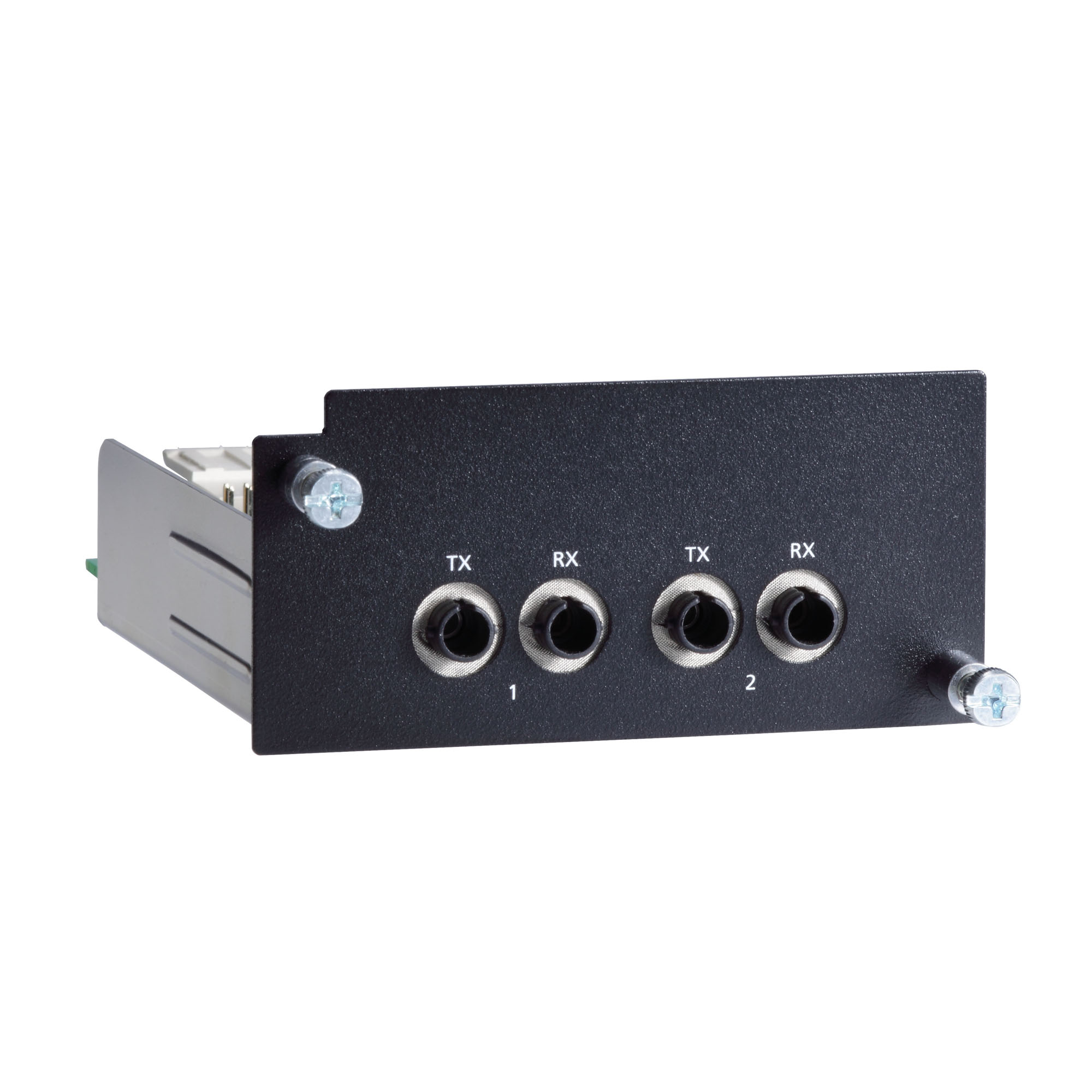

100BaseFX 端口（多模 ST 接头）

PM-7500-2MST：2
PM-7500-4MST：4
100BaseFX 端口（单模 SC 接头）

PM-7500-2SSC：2
PM-7500-4SSC：4

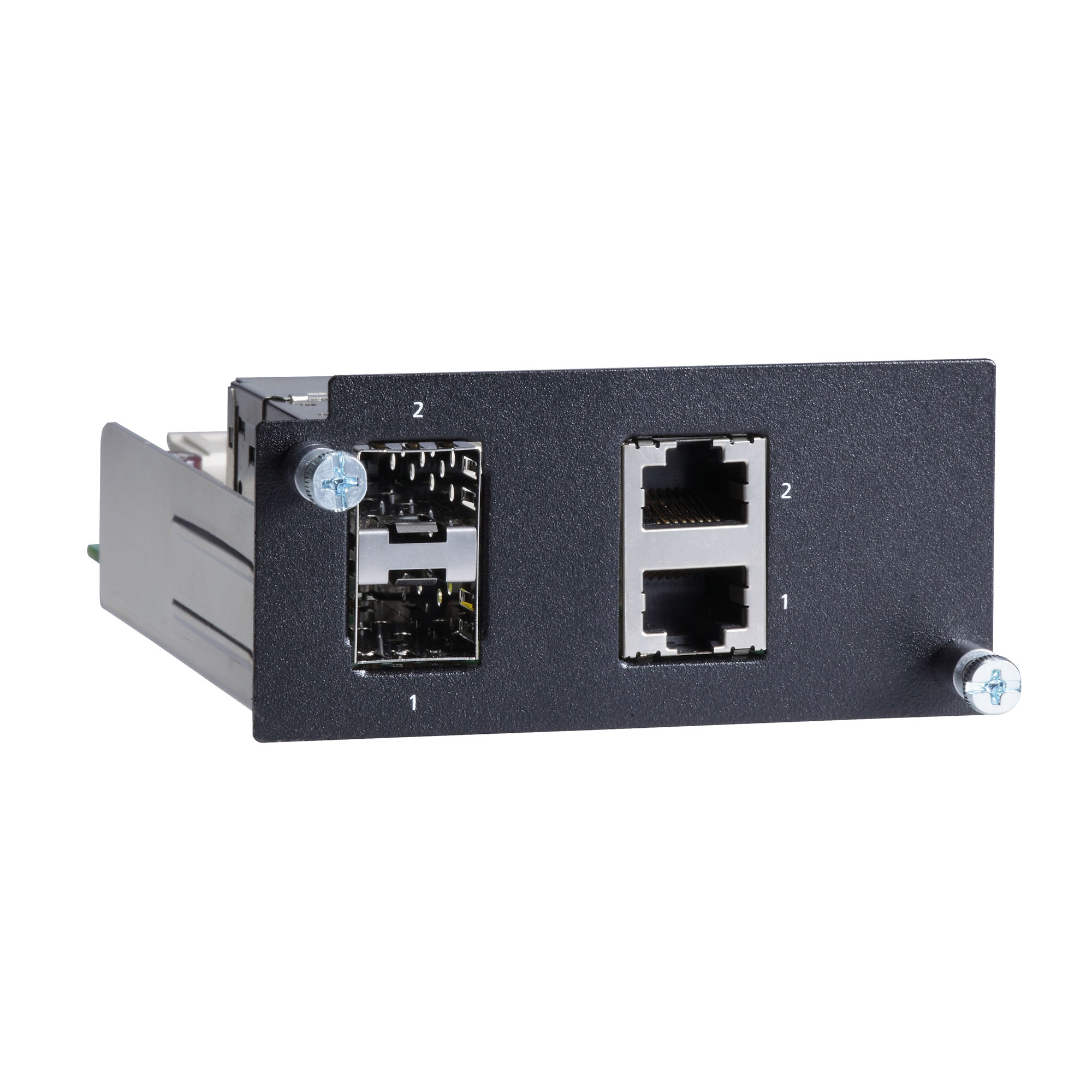

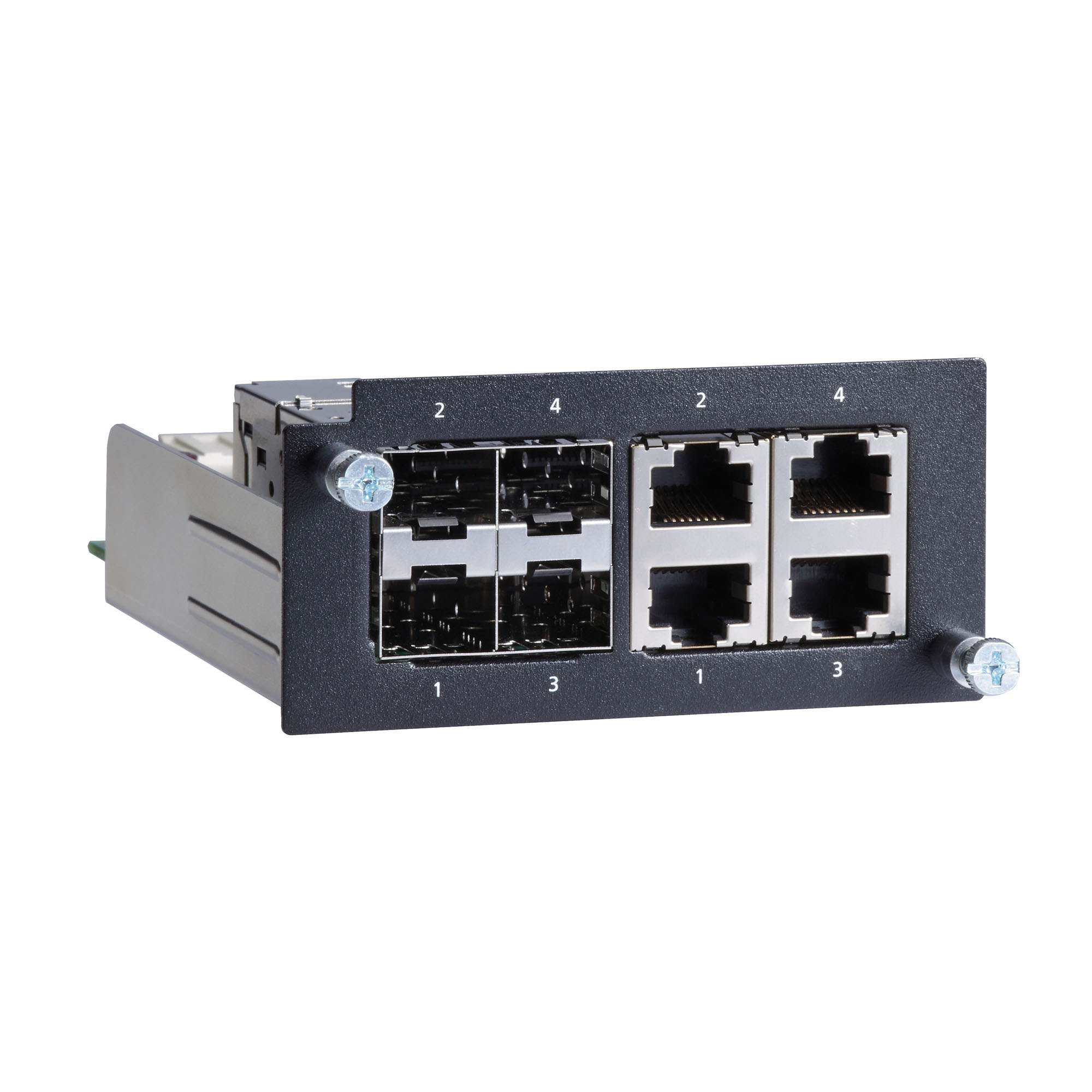

Combo 端口（10/100/1000BaseT(X) 或 100/1000BaseSFP+）

PM-7500-2GTXSFP：2
PM-7500-4GTXSFP：4

光纤

		100BaseFX
		多模		单模
光纤线缆类型		OM1	50/125 µm	G.652
光纤线缆类型		OM1	800 MHz x km	G.652
典型距离		4 km	5 km	40 km
波长	典型值 (nm)	1300		1310
	TX 波长范围 (nm)	1260 至 1360		1280 至 1340
	RX 波长范围 (nm)	1100 至 1600		1100 至 1600
光功率	TX 功率范围 (dBm)	-10 至 -20		0 至 -5
	RX 灵敏度范围 (dBm)	-3 至 -32		-3 至 -34
	链路预算 (dB)	12		29
	色散损失 (dB)	3		1
注意：连接单模光纤收发器时，建议使用衰减器以防止光功率过大造成的损坏。注意：计算特定光纤收发器的“典型距离”如下：链路预算 (dB) > 色散损失 (dB) + 总链路损耗 (dB)。

保修期限

5 年
详情

请参阅 www.moxa.com.cn/warranty

下载产品资料表

支持文件

名称	类型	语言	版本	发布日期
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches 558.3 KB	技术说明	英文	v1.0	2019年2月12日 2019年2月12日
PM-7500 Module 系列产品资料表 1.4 MB	产品资料表	中文	v1.0	2018年11月12日 2018年11月12日
2D CAD for PM-7500-2GTXSFP 348.4 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7500-2MSC 240.5 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7500-2MST 389.8 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7500-4GTXSFP 351.2 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7500-4MSC 373.1 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7500-4MST 417.0 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7500-1MSC TOP 26.9 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7500-1MST TOP 27.2 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7500-2MSC TOP 27.7 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7500-2MST TOP 28.3 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7500-4MSC TOP 29.4 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7500-4MST TOP 31.1 KB	2D CAD	英文		2018年1月19日 2018年1月19日
Manual for PT-7528 Series 4.9 MB	手册	英文	v3.1	2017年10月20日 2017年10月20日
Moxa Command Line Interface (FW 4.x) User's Manual 2.3 MB	手册	英文	v5.2	2017年10月19日 2017年10月19日
Communication Redundancy User's Manual 1.2 MB	手册	英文	v5.0	2014年8月13日 2014年8月13日

可用型号 (8)

显示图片

	比较 PM-7500-2MSC	比较 PM-7500-4MSC	比较 PM-7500-2MST	比较 PM-7500-4MST
带SC 接头的100BaseFX 多模端口	2	4	–	–
带ST 接头的100BaseFX 多模端口	–	–	2	4
带SC 接头的单模端口	–	–	–	–
Combo 端口，10/100/1000BaseT(X) 或100/1000BaseSFP	–	–	–	–
工作温度	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹

	比较 PM-7500-2SSC	比较 PM-7500-4SSC	比较 PM-7500-2GTXSFP	比较 PM-7500-4GTXSFP
带SC 接头的100BaseFX 多模端口	–	–	–	–
带ST 接头的100BaseFX 多模端口	–	–	–	–
带SC 接头的单模端口	2	4	–	–
Combo 端口，10/100/1000BaseT(X) 或100/1000BaseSFP	–	–	2	4
工作温度	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
