LM-7000H 模块系列

以太网和 PoE+ 模块，适用于 PT-G7728/G7828 系列和 MDS-G4012/20/28 系列

moxa-lm-7000h-module-series-image-1-(1).jpg | Moxa
moxa-lm-7000h-module-series-image-2-(1).jpg | Moxa
moxa-lm-7000h-module-series-image-3-(1).jpg | Moxa
moxa-lm-7000h-module-series-image-4-(1).jpg | Moxa

特点和优势

  • 支持 -40 至 85°C 宽温
  • 符合 IEC 61850-3 和 IEEE 1613 标准
  • 符合 IEC 62439-3 条款 4 (PRP) 和条款 5 (HSR) 的要求
  • 可热插拔

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

LM-7000H 模块系列专为 PT-G7728/G7828 系列和 MDS-G4012/G4020/G4028 系列 IEC 61850-3 以太网交换机而设计。 此模块为支持的交换机提供了极大的灵活性，每个模块可增加 4 个千兆以太网端口或 PoE 端口，或每个模块增加 2 个千兆 PRP/HSR 端口。

  • PoE 端口（100/1000BaseT(X)，RJ45 接头）

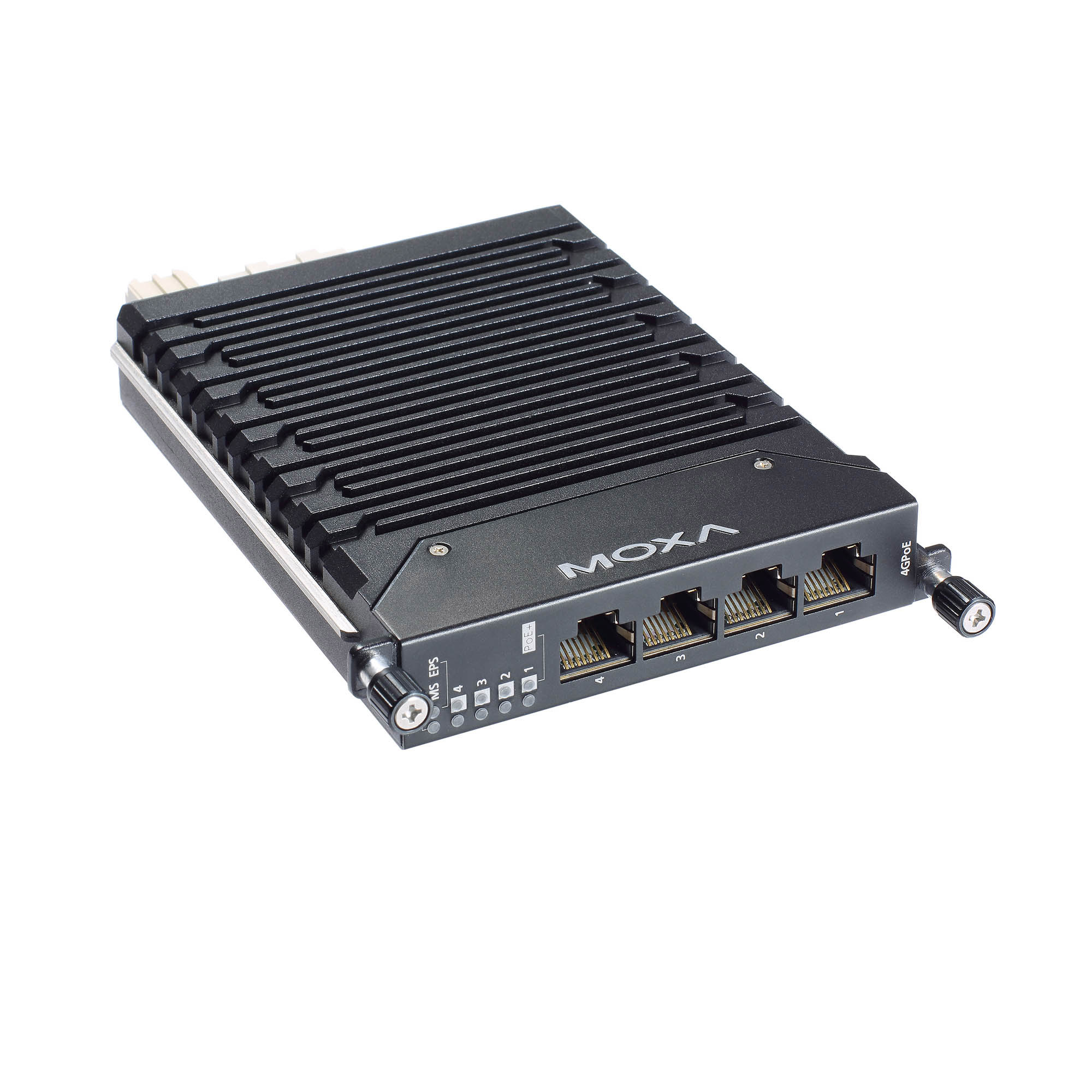

    LM-7000H-4GPoE：4

  • 10/100BaseT(X) 端口（RJ45 接头）

    LM-7000H-4TX：4

  • PoE 端口（10/100BaseT(X)，RJ45 接头）

    LM-7000H-4PoE：4

  • 100/1000BaseSFP 插槽

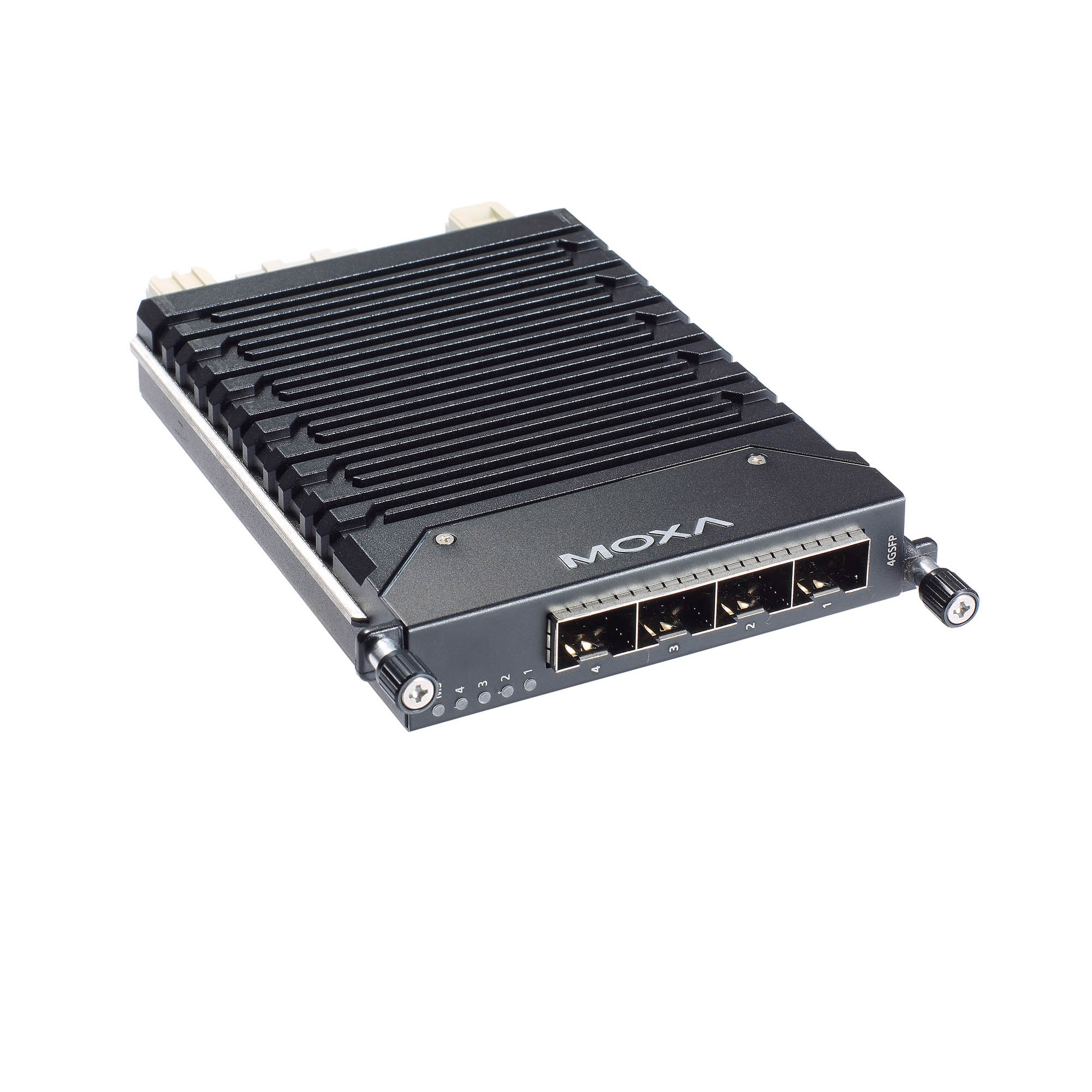

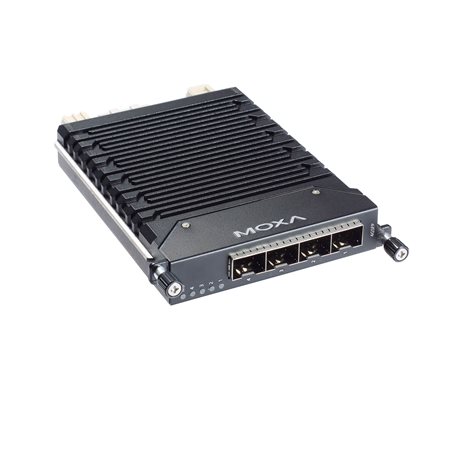

    LM-7000H-4GSFP：4

  • 10/100/1000BaseT(X) 端口（RJ45 接头）

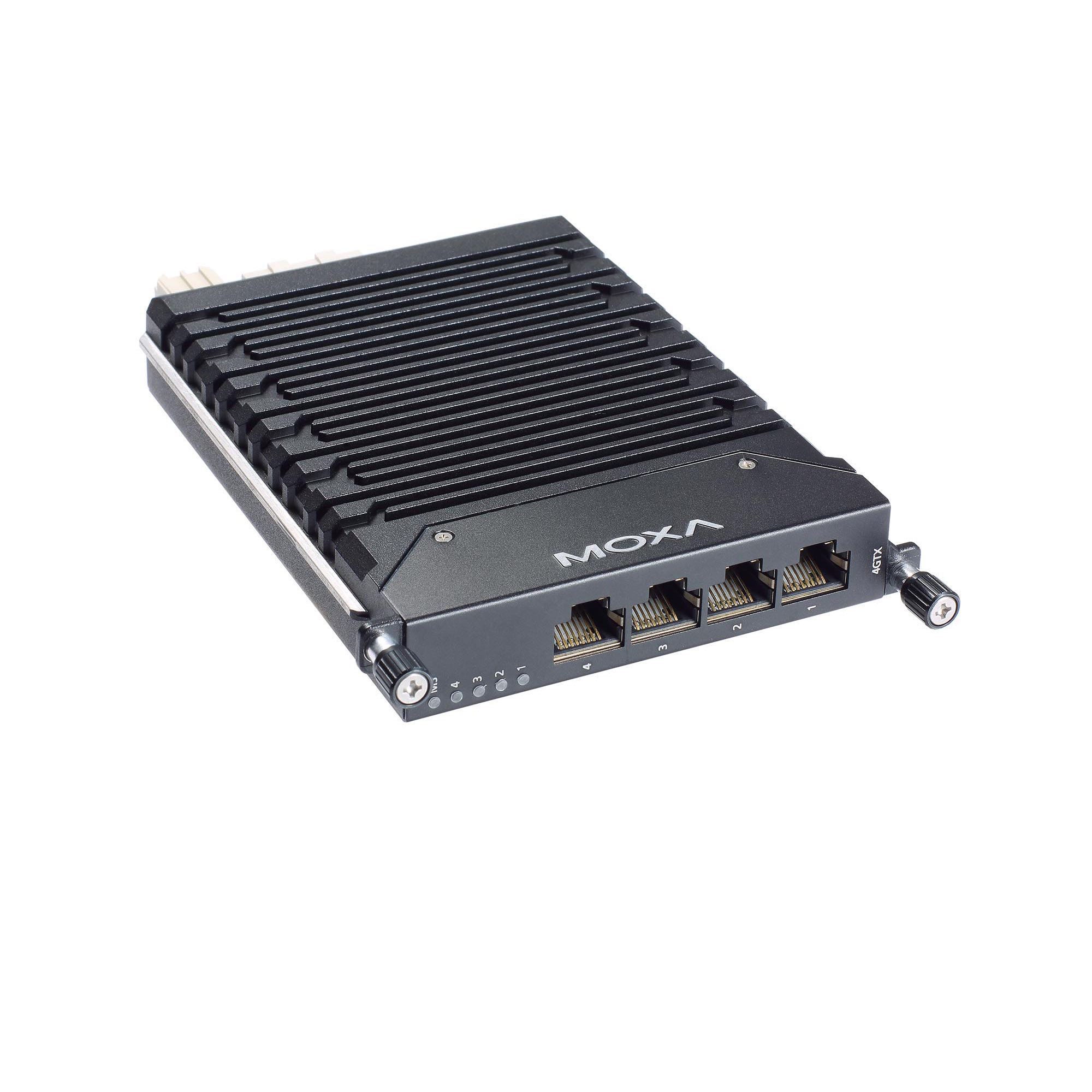

    LM-7000H-4GTX：4

  • Combo 端口（100/1000BaseT(X) PRP/HSR 或 100/1000BaseSFP PRP/HSR）

    LM-7000H-2GPHR：2（仅限 PT-G7728 系列）

  • 电源功耗

    LM-7000H-4GTX：3.63 W（最大）
    LM-7000H-4GPoE：3.8 W（最大）
    LM-7000H-4GSFP：4.8 W（最大）
    LM-7000H-4TX：1.85 W（最大）
    LM-7000H-4PoE：1.85 W（最大）
    LM-7000H-2GPHR：8.1 W（最大）

  • 重量

    LM-7000H-4GSFP：0.3 kg (0.66 lb)
    LM-7000H-4GTX：0.24 kg (0.53 lb)
    LM-7000H-4GPoE：0.31 kg (0.69 lb)
    LM-7000H-4TX：0.24 kg (0.53 lb)
    LM-7000H-4PoE：0.31 kg (0.69 lb)
    LM-7000H-2GPHR：0.31 kg (0.69 lb)

  • 时间

    LM-7000H-4GPoE：1,280,518 小时
    LM-7000H-4GSFP：2,475,903 小时
    LM-7000H-4GTX：2,641,729 小时
    LM-7000H-4PoE：1,280,220 小时
    LM-7000H-4TX：2,640,462 小时
    LM-7000H-2GPHR：1,832,962 小时

  • 标准

    Telcordia (Bellcore)，GB

支持文件

筛选

全部 2D CAD 产品资料表 声明书 技术说明
名称 类型 语言 版本 发布日期
Declaration of Conformity for LM-7000H-2GPHR
297.7 KB 		声明书 英文 v1.0 2024年3月20日 2024年3月20日
Declaration of Conformity for MDS-G4012/G4020/G4028-4XGS with LM-7000H Module Series
294.7 KB 		声明书 英文 v1.0 2023年12月27日 2023年12月27日
Declaration of Conformity for PT-G7728/G7828 with LM-7000H Module Series
319.1 KB 		声明书 英文 v1.0 2023年12月20日 2023年12月20日
Declaration of Conformity for MDS-G4012/G4020/G4028 Series with LM-7000H
525.7 KB 		声明书 英文 v1.0 2023年9月20日 2023年9月20日
LM-7000H 模块系列产品资料表
1.4 MB 		产品资料表 中文 v1.2 2022年4月14日 2022年4月14日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB 		技术说明 英文 v1.0 2019年2月12日 2019年2月12日
2D CAD for LM-7000H-GTX
341.7 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for LM-7000H-PoE
354.5 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for LM-7000H-SFP
283.5 KB 		2D CAD 英文 2018年1月19日 2018年1月19日

可用型号 (6)

显示图片
比较
moxa-lm-7000h-4gtx-image.jpg | MoxaLM-7000H-4GTX
比较

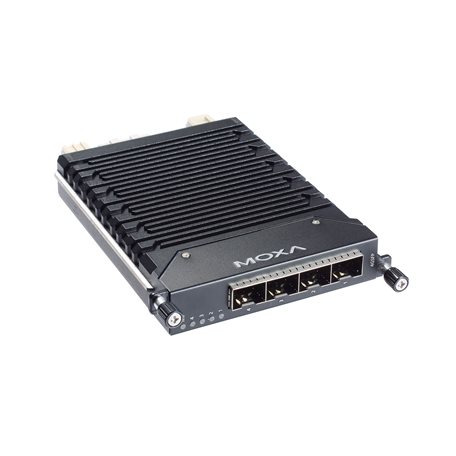

moxa-lm-7000h-4gsfp-image.jpg | MoxaLM-7000H-4GSFP
比较

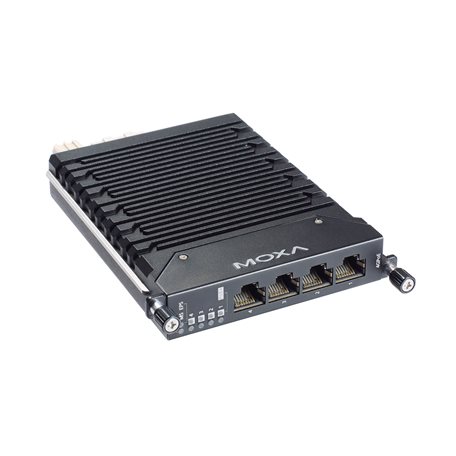

moxa-lm-7000h-4gpoe-image.jpg | MoxaLM-7000H-4GPoE
比较
LM-7000H-4PoE
10/100/1000BaseT(X) 端口4–––
10/100BaseT(X) 端口––––
100/1000BaseSFP 插槽–4––
100/1000BaseT(X) PoE 端口––4–
10/100BaseT(X) PoE 端口–––4
Combo 端口
(10/100/1000BaseT(X) PRP/HSR 或 100/1000BaseSFP PRP/HSR)		––––
工作温度-45 ~ 85°C-45 ~ 85°C-45 ~ 85°C-45 ~ 85°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
比较
LM-7000H-4TX
比较

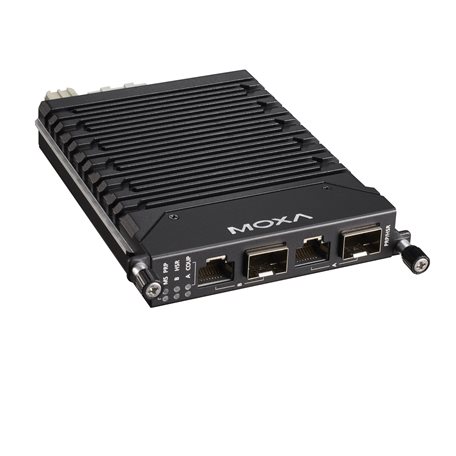

moxa-lm-7000h-2gphr-image.jpg | MoxaLM-7000H-2GPHR
10/100/1000BaseT(X) 端口––
10/100BaseT(X) 端口4–
100/1000BaseSFP 插槽––
100/1000BaseT(X) PoE 端口––
10/100BaseT(X) PoE 端口––
Combo 端口
(10/100/1000BaseT(X) PRP/HSR 或 100/1000BaseSFP PRP/HSR)		–2
工作温度-45 ~ 85°C-45 ~ 75°C
