RKS-G4030-PL-L3 系列

6 个 10GbE 端口、8 个 2.5GbE 端口端口、16 个模块化 1GbE 端口（可选配 802.3bt PoE），二层模块化网管型以太网交换机

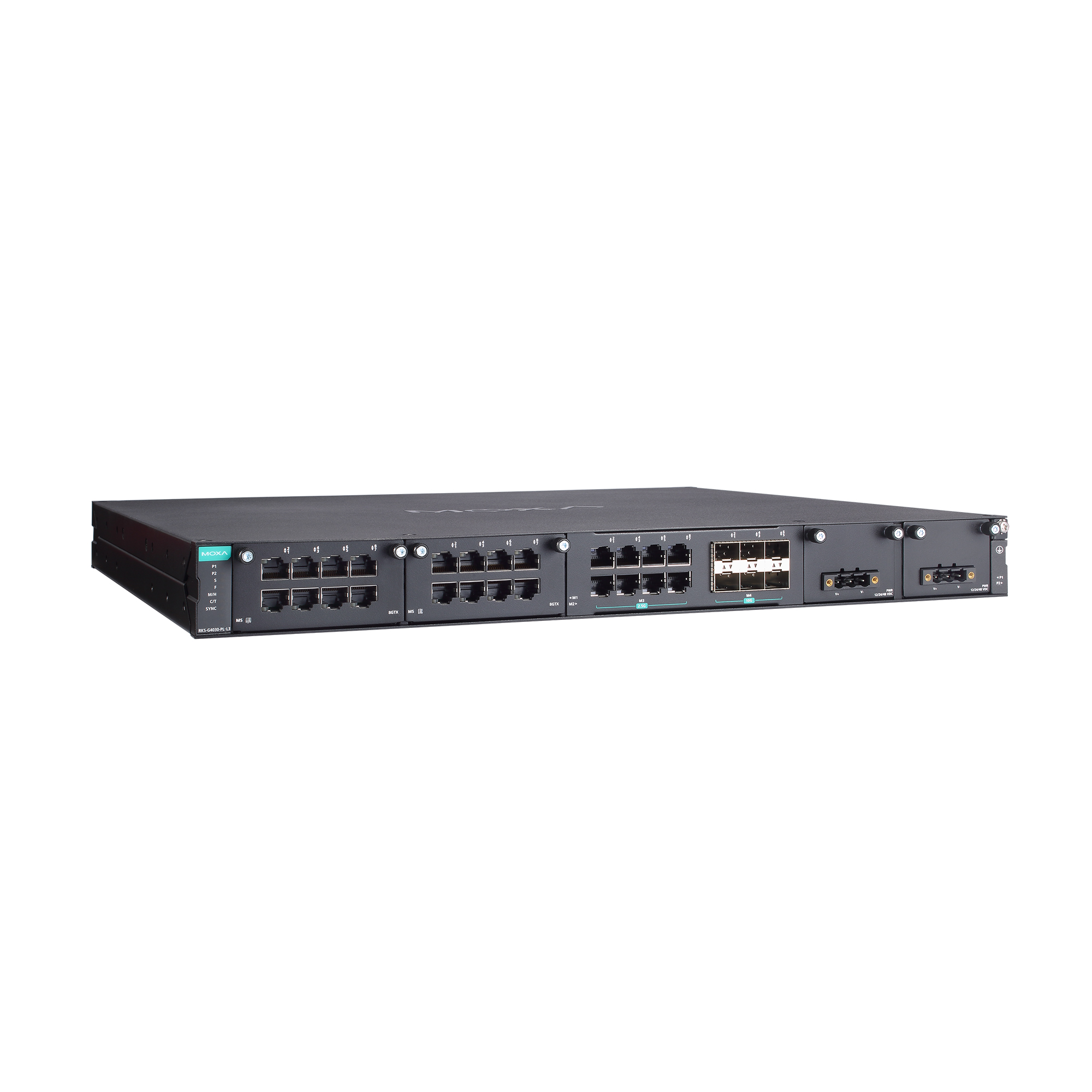

moxa-rks-g4030-pl-l3-series-image-(1).jpg | Moxa

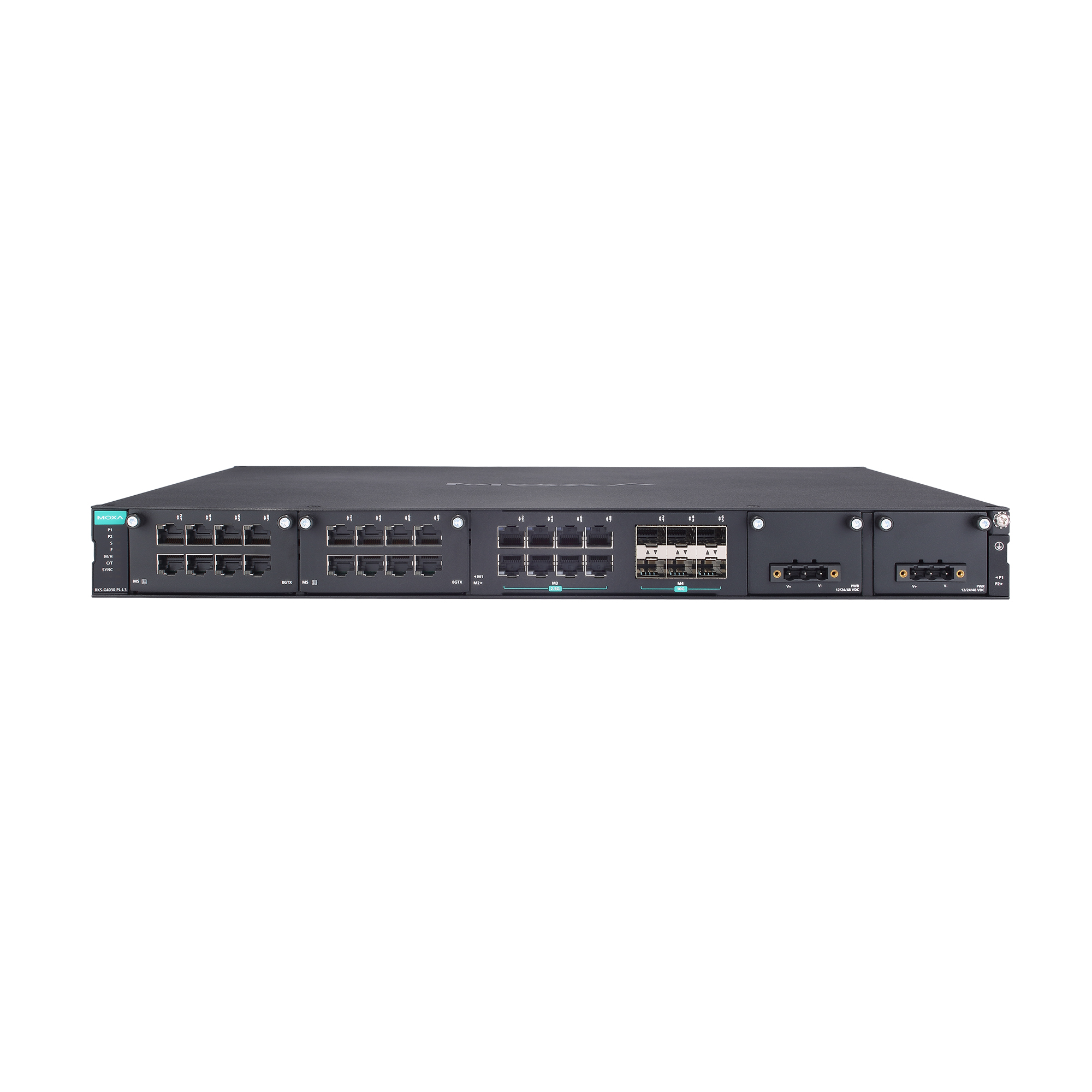

moxa-rks-g4030-pl-l3-series-image-1-(1).jpg | Moxa

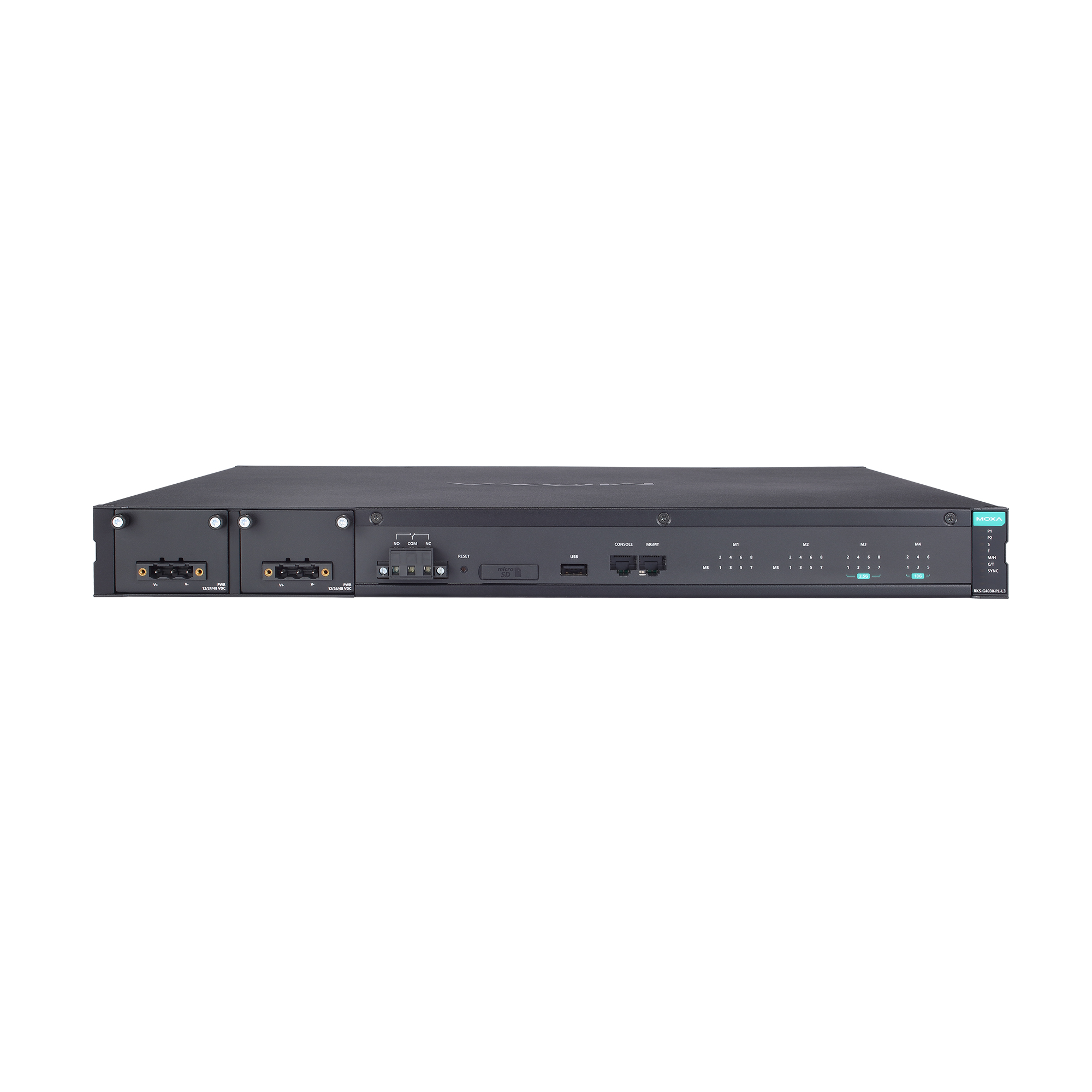

moxa-rks-g4030-pl-l3-series-image-2-(1).jpg | Moxa

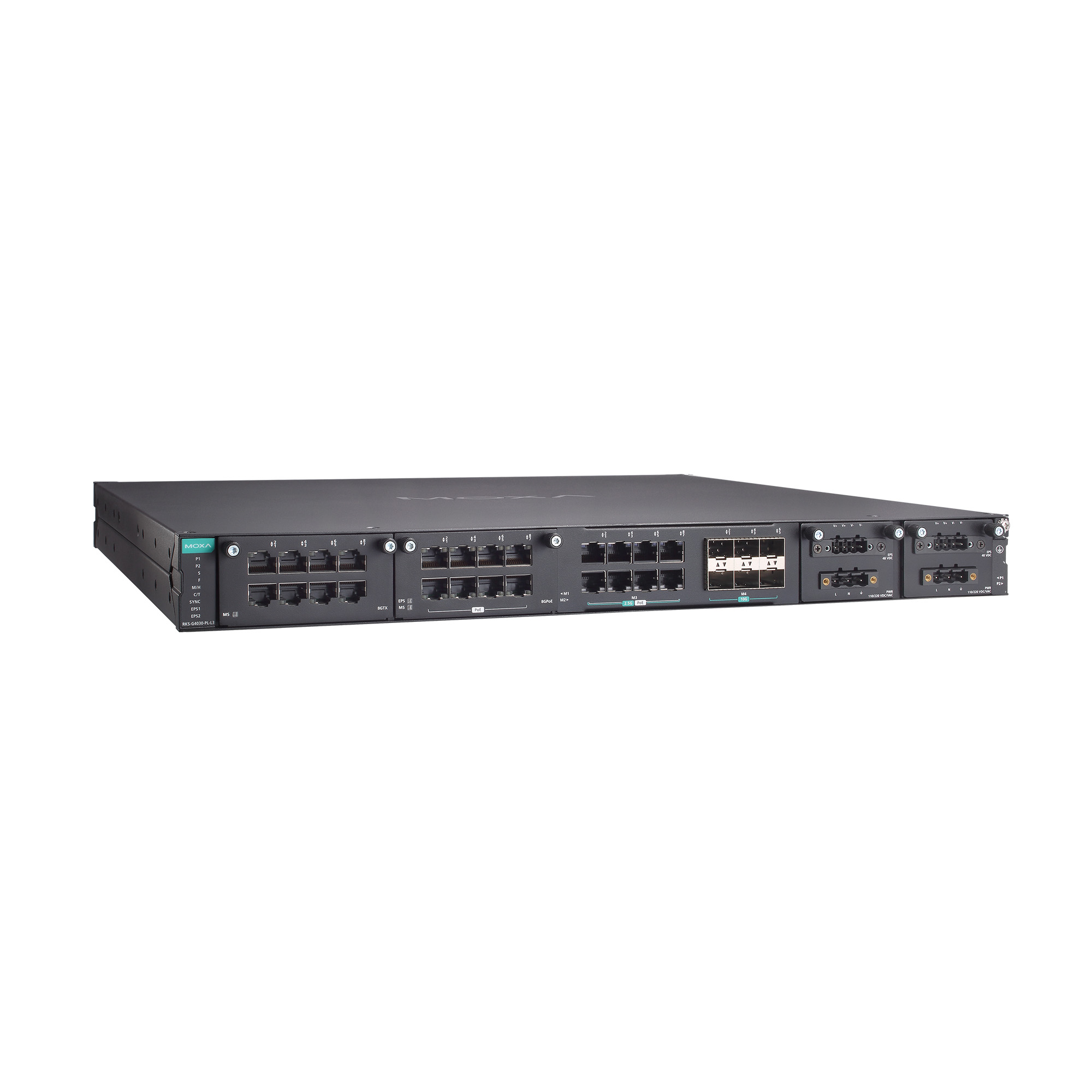

moxa-rks-g4030-pl-l3-series-image-3-(1).jpg | Moxa

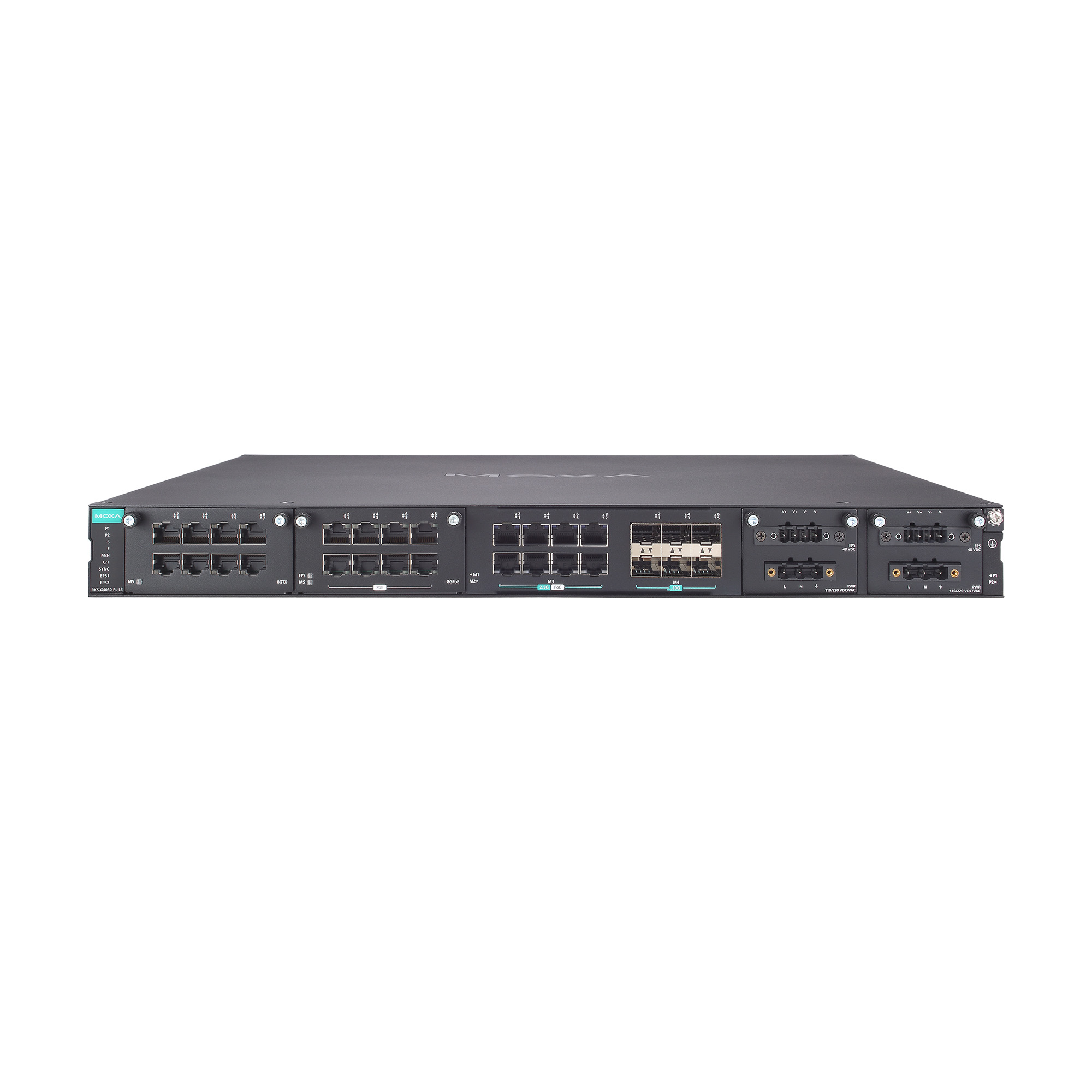

moxa-rks-g4030-pl-l3-series-image-4-(1).jpg | Moxa

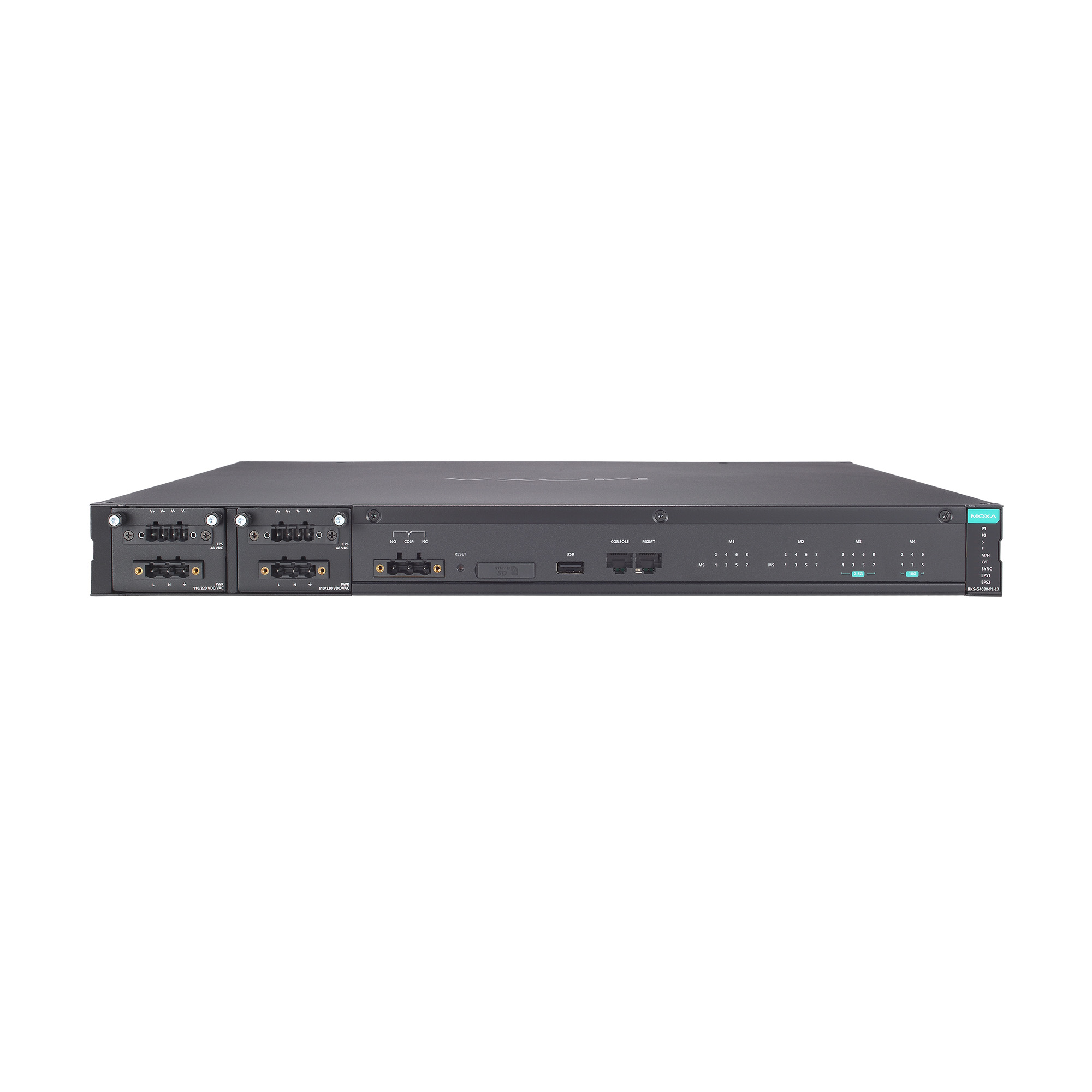

moxa-rks-g4030-pl-l3-series-image-5-(1).jpg | Moxa

特点和优势

  • 可扩展设计，支持最多 30 个端口，覆盖百兆到万兆速率以太网端口
  • 模块化接口，配备以太网端口模块模块与电源模块，实现灵活扩展
  • IEEE 802.3bt PoE，每端口最高 90 W，总供电预算 720 W，适用于高功率设备
  • 符合 IEC 61850-3 和 IEEE 1613 的高 EMC 抗扰度
  • 基于硬件的IEEE 1588 PTP可实现高精度时间同步
  • 智能机箱监控，内置温度检测功能
  • 支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机） 如果端口链路速度为 1 千兆或更高，则自愈时间 < 50 ms。 并支持 STP/RSTP/MSTP 网络冗余
  • 支持 MXView One 系列，轻松实现可视化的工业网络管理
  • GOOSE 检查，可轻松进行故障排除
  • 内置 MMS 服务器，支持基于 IEC 61850-90-4 交换机数据建模，适用于电力 SCADA
  • 通过 IEC 62443-4-2 安全等级 2 认证
  • 支持 -40 至 75°C 工作温度

认证

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-nema-ts2-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

联系销售人员

介绍

RKS-G4030-PL-L3 系列专为变电站自动化、铁路运营及智能交通系统等 IT&OT 融合应用而打造，提供卓越的可靠性与性能。

RKS-G4030-PL-L3 系列配备高密度 10GbE 骨干网络（最多 6 个固定 10G SFP+ 端口）、模块化 LAN 扩展（最多 16 个千兆端口）以及双隔离冗余电源选项（12/24/48 VDC、110/220 VAC/VDC），在确保稳健通信的同时降低布线与维护成本。

更优的是，双面电源安装设计（正面或背面）可最大程度满足多样化机柜布局的安装便利性。

特点和优势

  • 三层交换功能，允许数据信息进行跨网域的通信

  • IEEE 1588v2 PTP（精确时间对时），用于网络时间同步

  • 命令行界面 (CLI)，可快速配置主要管理功能

  • IGMP snooping 和 GMRP，用于过滤组播流量

  • 基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，可简化网络规划

  • QoS（IEEE 802.1p/1Q 和 TOS/DiffServ）提高了网络稳定性

  • IEEE 802.3ad、LACP，可优化网络带宽

  • Line-swap 快速恢复

  • TACACS+、IEEE 802.1X、SNMPv3、HTTPS 和 SSH，用于增强网络安全性

  • SNMPv1/v2c/v3 支持不同级别的网络管理

  • RMON 支持主动、高效的网络监控

  • 带宽管理通过 MAC 地址的端口锁定功能，防止未经授权的访问，可预防出现不稳定的网络状态

  • 支持端口镜像功能，便于在线调试

  • 通过电子邮件和继电器输出自动发出异常警告

  • 自动恢复在线设备的 IP 地址

  • 通过 Web 浏览器、Telnet/串口 console、CLI、Windows 管理工具和 ABC-02 或 ABC-03 自动备份配置器进行配置

  • 带外管理 (OOBM) 端口，用于确保带内服务不可用时网络管理仍可用

  • 1000/2500/10000BaseSFP 端口

    RKS-G4030-PL-L3 型号：6

  • 10/100/1000/2500BaseT(X) 端口（RJ45 接头）

    RKS-G4030-PL-L3 型号：8
    RKS-G4030-PL-L3-PoE 型号：8

  • 带外管理 (OOBM)

    1 x 8-pin RJ45 1GbE 以太网端口 (MGMT)

  • 扩展模块插槽

    交换机上有 2 个模块插槽。用户可选择不同类型的模块插入到交换机中。可选择的模块包括 8 端口模块，具有 10/100/1000BaseT(X)、10/100/1000BaseT(X) PoE 和 100/1000BaseSFP 接口。

    有关支持的接口模块的完整列表，请参见“附件”部分中的“扩展模块”。

    8 端口模块插槽：2（最多可连接 16 个端口）

    模块选项：
    8 端口 10/100/1000BaseT(X)
    8 端口 10/100/1000BaseT(X) PoE（仅限 PoE 型号）
    8 端口 100/1000BaseSFP

  • 标准

    IEEE 802.1D-2004，用于生成树协议 (STP)
    IEEE 802.1p，用于服务等级
    IEEE 802.1Q，用于 VLAN 标记
    IEEE 802.1s，用于多生成树协议 (MSTP)
    IEEE 802.1w，用于快速生成树协议 (RSTP)
    IEEE 802.1X，用于授权认证
    IEEE 802.3，用于 10BaseT
    IEEE 802.3ab，用于 1000BaseT(X)
    IEEE 802.3ad，用于 LACP 端口聚合
    IEEE 802.3ae，用于万兆以太网
    IEEE 802.3bz，用于 2.5GBaseX
    IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3x，用于流量控制
    IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX

  • 注意

    RKS-G4030-PL 系列的所有以太网端口仅支持全双工模式。不支持半双工传输。

  • 管理

    ARP
    背压流量控制
    DHCP 中继代理 (Option 82)
    光纤检查
    流量控制
    HTTP
    HTTPS
    IPv4
    Linkup Delay（链路恢复延迟）
    LLDP
    端口镜像（SPAN、RSPAN）
    Private MIB（私有 MIB）
    RARP
    RMON
    SFTP
    SMTP
    SNMP Inform
    SNMP Trap
    SNMPv1/v2c/v3
    Syslog
    Telnet
    TFTP

  • 过滤

    GMRP
    GVRP
    GARP
    802.1Q
    IGMP Snooping v1/v2/v3
    IGMP Querier

  • 冗余协议

    链路聚合
    MRP
    MRP 互连
    MSTP
    多重双归属
    多重网络耦合
    网络环路保护
    环网耦合
    RSTP
    STP
    Tracking
    Turbo Chain
    Turbo Ring v2

  • 路由冗余

    VRRP

  • 安全

    访问控制列表
    广播风暴保护
    DHCP 侦听
    动态 ARP 检测
    HTTPS/SSL
    IEEE 802.1AE MAC 安全
    IP 源防护
    登录与密码策略
    MAC authentication bypass
    RADIUS
    速率限制
    安全启动
    SSH
    静态端口锁定
    Sticky MAC
    TACACS+
    信任访问控制

  • 对时服务

    基于硬件的 IEEE 1588v2 PTP
    NTP 授权认证
    NTP Server/Client
    SNTP
    支持电力配置文件：IEEE 1588 Default 2008、IEC 61850-9-3-2016、IEEE C37.238-2017

  • 协议

    802.1X
    ARP
    DNS
    HTTP
    HTTPS
    ICMP
    IPv4
    NTP Client
    QoS
    RARP
    RMON
    SMTP
    SNMPv1/v2c/v3
    Syslog
    TCP/IP
    Telnet
    TFTP
    UDP
    VLAN 分配

  • 工业协议

    EtherNet/IP
    Modbus TCP
    PROFINET

  • 单播路由

    OSPF
    静态路由

  • 组播路由

    PIM-DM
    PIM-SM
    多播本地路由

  • MIB

    IEEE8021-PAE-MIB
    IEEE8021-SPANNING-TREE-MIB
    IEEE8023-LAG-MIB
    LLDP-EXT-DOT1-MIB
    LLDP-EXT-DOT3-MIB
    P-BRIDGE MIB
    Q-BRIDGE-MIB
    RMON MIB Groups 1、2、3、9
    SNMPv2-MIB

  • 变电站

    1588 PTP 电力配置文件 IEC 61850-9-3
    1588 PTP 电力配置文件 C37.238-2017
    GOOSE Check
    MMS

  • IGMP 分组

    2048

  • 巨型帧大小

    9.216 KB

  • MAC 地址表大小

    32 K

  • 最大 VLAN 数量

    512

  • 数据包缓冲区大小

    8 MB

  • 优先级队列

    8

  • VLAN ID 范围

    VID 1 至 4094

  • 存储端口

    USB Type A

  • 存储端口

    microSD 卡

  • LED 指示灯

    PWR1、PWR2、STATE、FAULT、MSTR/HEAD、CPLR/TAIL、SYNC、EPS1、EPS2

  • Console 端口

    RS-232 (RJ45)

  • 报警功能通道

    1 继电器输出，承载电流能力为：2 A @ 30 VDC、0.5 A @ 125 VAC

  • 按钮

    复位按钮

  • PoE 功率预算总量

    720 W （安装双电源模块时）

  • 最大 PoE 电源输出/端口

    IEEE 802.3af：15.4 W
    IEEE 802.3at：30 W
    IEEE 802.3bt：90 W

  • 输入电压

    隔离电源模块
    PWR-310-HV：110/220 VDC、110/220 VAC
    PWR-310-HVA：110/220 VAC
    PWR-310-LV：12/24/48 VDC

    带 PoE EPS 的隔离电源模块
    PWR-310-HV-P：110/220 VAC、110/220 VDC，EPS 输入：48–57 VDC
    PWR-310-LV-P：12/24/48 VDC，EPS 输入：48–57 VDC
    （对于 PoE+ 应用，建议最低 53 VDC）

  • 工作电压

    PWR-310-LV / PWR-310-LV-P 型号：10.8 至 72 VDC
    PWR-310-HV：88 至 300 VDC、85 至 264 VAC
    PWR-310-HVA：85 至 264 VAC
    PoE 型号：46 至 57 VDC（用于 PoE 应用）

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 输入电流

    PWR-310-LV / PWR-310-LV-P 型号：
    最大8 A @ 12 VDC
    最大 3.08 A @ 24 VDC
    最大1.52 A @ 48 VDC

    PWR-310-HV/PWR-310-HV-P 型号：
    最大0.67 A @ 110 VDC
    最大0.33 A @ 220 VDC
    最大0.79 A @ 110 VAC
    最大0.35 A @ 220 VAC

    PWR-310-HVA 型号：
    最大0.79 A @ 110 VAC
    最大0.35 A @ 220 VAC

    EPS（仅限 PoE 型号）：
    最大12 A @ 48 至 57 VDC

  • 功耗（最大）

    配备 PWR-310 LV 和 LV-P 模块的 RKS-G4030-PL-L3：
    最大92.81 W @ 12 VDC
    最大 78.65 W @ 24 VDC
    最大77.55 W @ 48 VDC

    配备 PWR-310 HV 和 HV-P 模块的 RKS-G4030-PL-L3：
    最大78.21 W @ 110 VDC
    最大77.55 W @ 220 VDC
    最大 77.11 W @ 110 VAC
    最大 76.01 W @ 220 VAC

    配备 PWR-310 HVA 模块的 RKS-G4030-PL-L3：
    最大77.11 W @ 110 VAC
    最大76.01 W @ 220 VAC

  • IP 等级

    IP40 （所有端口/接口均安装到位时）

  • 尺寸

    440 x 44 x 387 mm（17.32 x 1.72 x 15.24 英寸）

  • 重量

    RKS-G4030-PL-PoE-8QGT-6XGS-T： 5490 g (12.10 lb)
    RKS-G4030-PL-8QGT-6XGS-T：5440 g (11.99 lb)

    RM-G4000-PL LAN 端口模块：
    RM-G4000-PL-8GSFP：505 g (1.11 lb)
    RM-G4000-PL-8GTX：438 g (0.97 lb)
    RM-G4000-PL-8GPoE：596 g (1.31 lb)

    PWR-310 电源模块：
    PWR-310-LV：854 g (1.88 lb)
    PWR-310-HV：854 g (1.88 lb)
    PWR-310-HVA：861 g (1.90 lb)
    PWR-310-LV-P：830 g (1.83 lb)
    PWR-310-HV-P：845 g (1.86 lb)

  • 安装

    机架式安装

  • 工作温度

    -40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
    IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
    IEC 61000-4-5 Surge：电源：4 kV；信号：4 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 电压骤降和电压中断

  • 网络安全

    IEC 62443-4-2 安全等级 2

  • 安全

    EN IEC 62368-1
    IEC 62368-1
    UL 61010-1
    UL 61010-2-201
    UL 62368-1

  • 变电站

    IEC 61850-3 Edition 2.0
    IEC 61850-90-4
    IEEE 1613 Class 2 (EMC)

  • 轨道交通

    EN 50121-4

  • 交通控制

    NEMA TS2

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 包装掉落试验

    有问题

  • 包装振动试验

    有问题

  • 时间

    RKS-G4030-PL-L3-8QGT-6XGS-T 型号：1,642,225 小时
    RKS-G4030-PL-L3-PoE-8QGT-6XGS-T 型号：1,167,504 小时

  • 标准

    Telcordia (Bellcore)，GB

软件、固件和驱动程序

筛选

全部 固件 软件包
名称 类型 校驗和 版本 操作系统 发布日期
MIB file for RKS-G4030-PL-L3 Series
457.1 KB 		软件包
SHA-512
v5.0
2026年7月7日 2026年7月7日 发布说明
AOI file for RKS-G4030-PL-L3 Series
70.5 KB 		软件包
SHA-512
v1.0
2026年7月7日 2026年7月7日 发布说明
EDS file for RKS-G4030-PL-L3 Series
49.4 KB 		软件包
SHA-512
v1.0
2026年7月7日 2026年7月7日 发布说明
GSD file for RKS-G4030-PL-L3 Series
53.5 KB 		软件包
SHA-512
v1.0
2026年7月7日 2026年7月7日 发布说明
Firmware for RKS-G4030-PL-L3 Series
91.5 MB 		固件
SHA-512
v5.0
2026年7月7日 2026年7月7日 发布说明

支持文件

筛选

全部 产品资料表 声明书 手册 通知 QIG
名称 类型 语言 版本 发布日期
Product Change Notification for RKS-G4000, RKS-G4000 L3 Series
126.7 KB 		通知 英文 v1.0 2026年8月17日 2026年8月17日
Declaration of Conformity (EU/UK) for RKS-G4028-PL_RKS-G4030-PL_with RM-G4000-PL
318.3 KB 		声明书 英文 v1.0 2026年7月9日 2026年7月9日
RKS-G4030-PL-L3 系列产品资料表
3.7 MB 		产品资料表 中文 v1.0 2026年7月7日 2026年7月7日
Moxa Managed Switch Next-generation OS (v5.x) Command Line Interface
6.8 MB 		手册 英文 v1.1 2026年7月7日 2026年7月7日
RKS-G4000-PL/RKS-G4000-PL-L3 Series Quick Installation Guide
4.4 MB 		QIG 英文 v1.0 2026年7月7日 2026年7月7日

可用型号 (2)

显示图片
CompareButton
moxa-rks-g4030-pl-l3-poe-8qgt-6xgs-t-image.jpg | MoxaRKS-G4030-PL-L3-PoE-8QGT-6XGS-T
CompareButton
moxa-rks-g4030-pl-l3-8qgt-6xgs-t-image.jpg | MoxaRKS-G4030-PL-L3-8QGT-6XGS-T
最大端口数量3030
10GbE SFP+ 端口66
10/100/1000/2500 BaseT(X) 端口 (RJ-45)88
100/1000BaseSFP 端口（扩展模块）最多 16 个（每个模块 8 个端口）最多 16 个（每个模块 8 个端口）
10/100/1000BaseT(X) 端口 RJ45 端口（扩展模块）最多 16 个（每个模块 8 个端口）最多 16 个（每个模块 8 个端口）
PoE 支持✓–
L3 功能✓✓
工作温度-40 ~ 75°C (-40 ~ 167°F)-40 ~ 75°C (-40 ~ 167°F)
