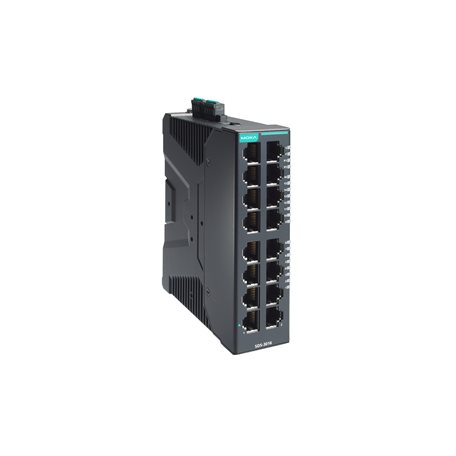

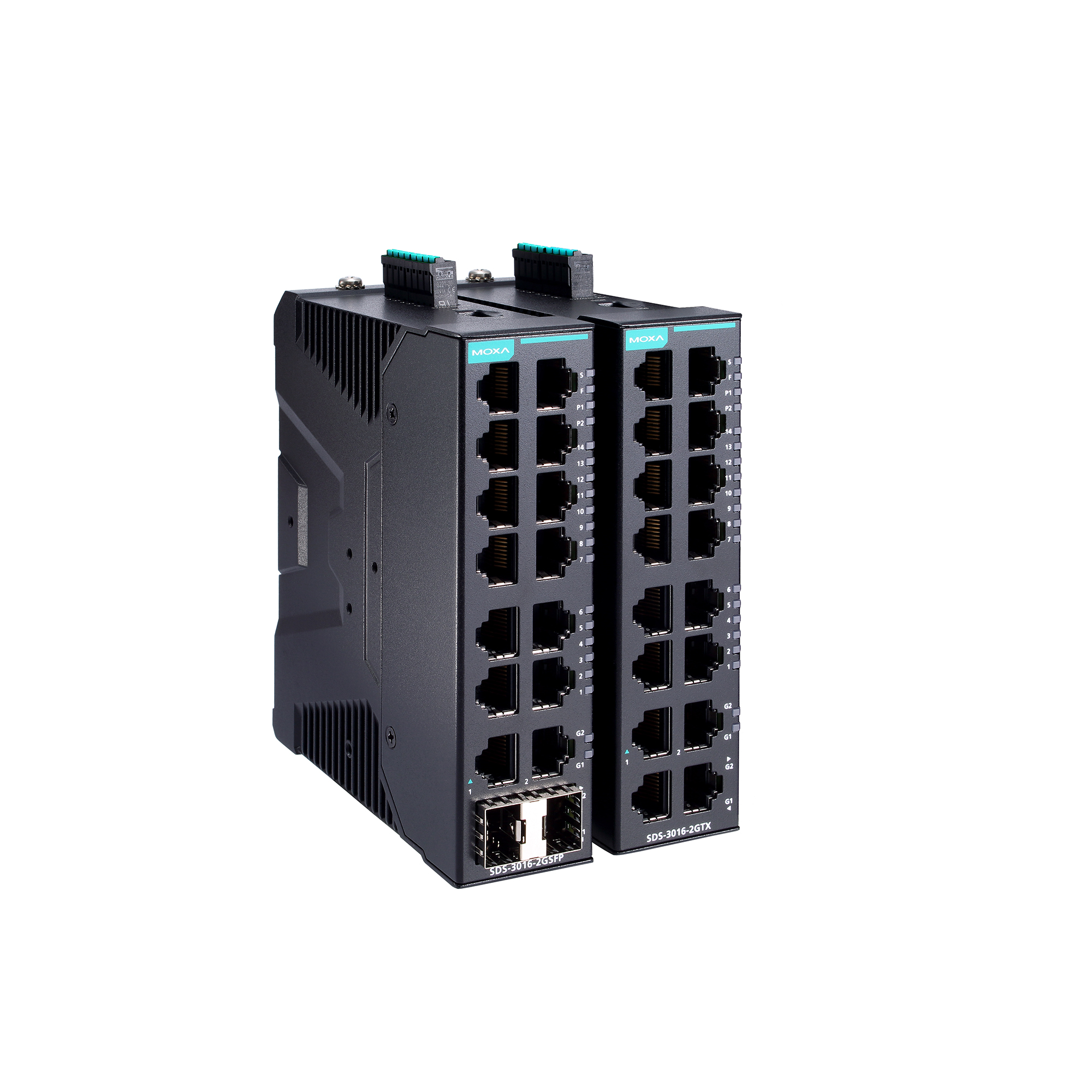

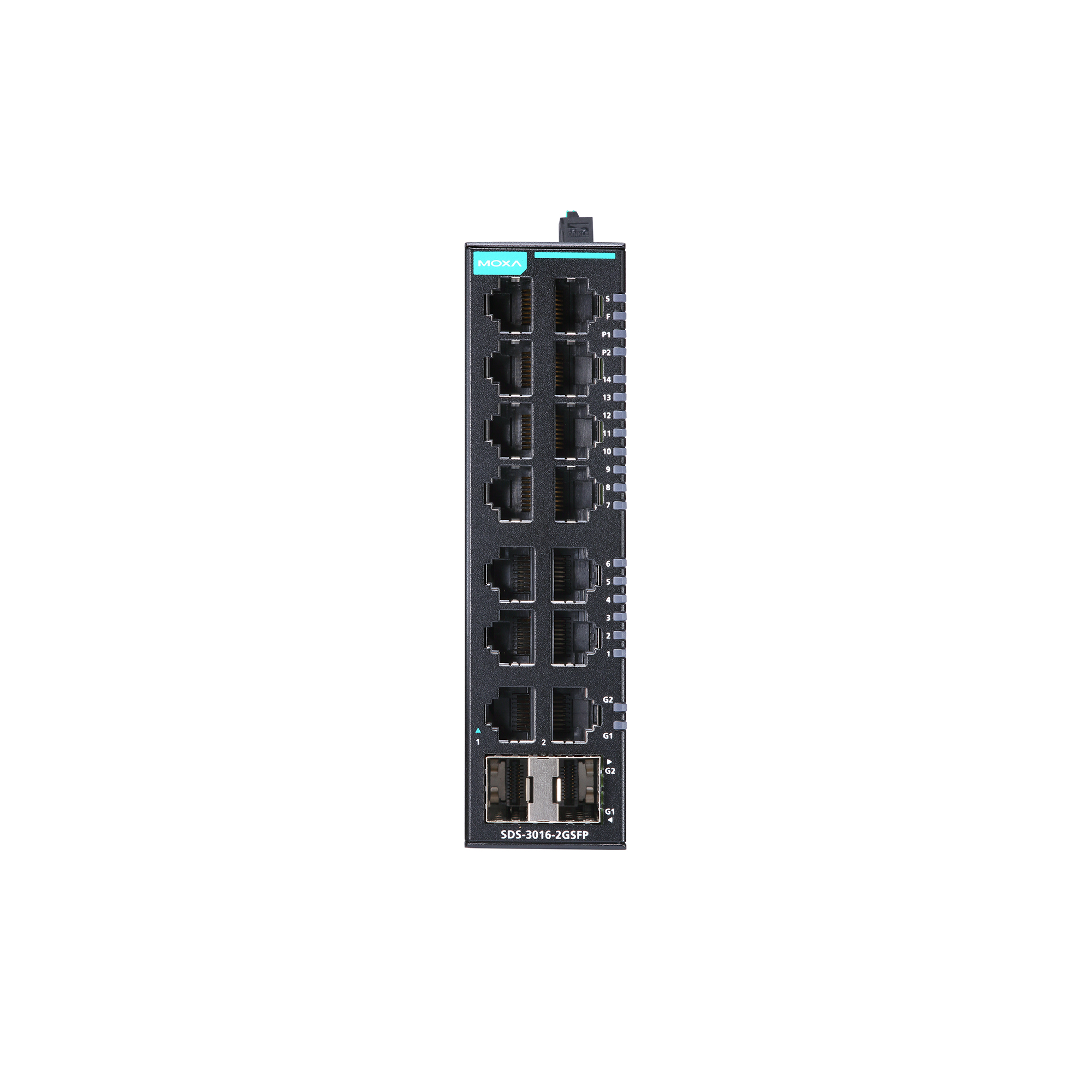

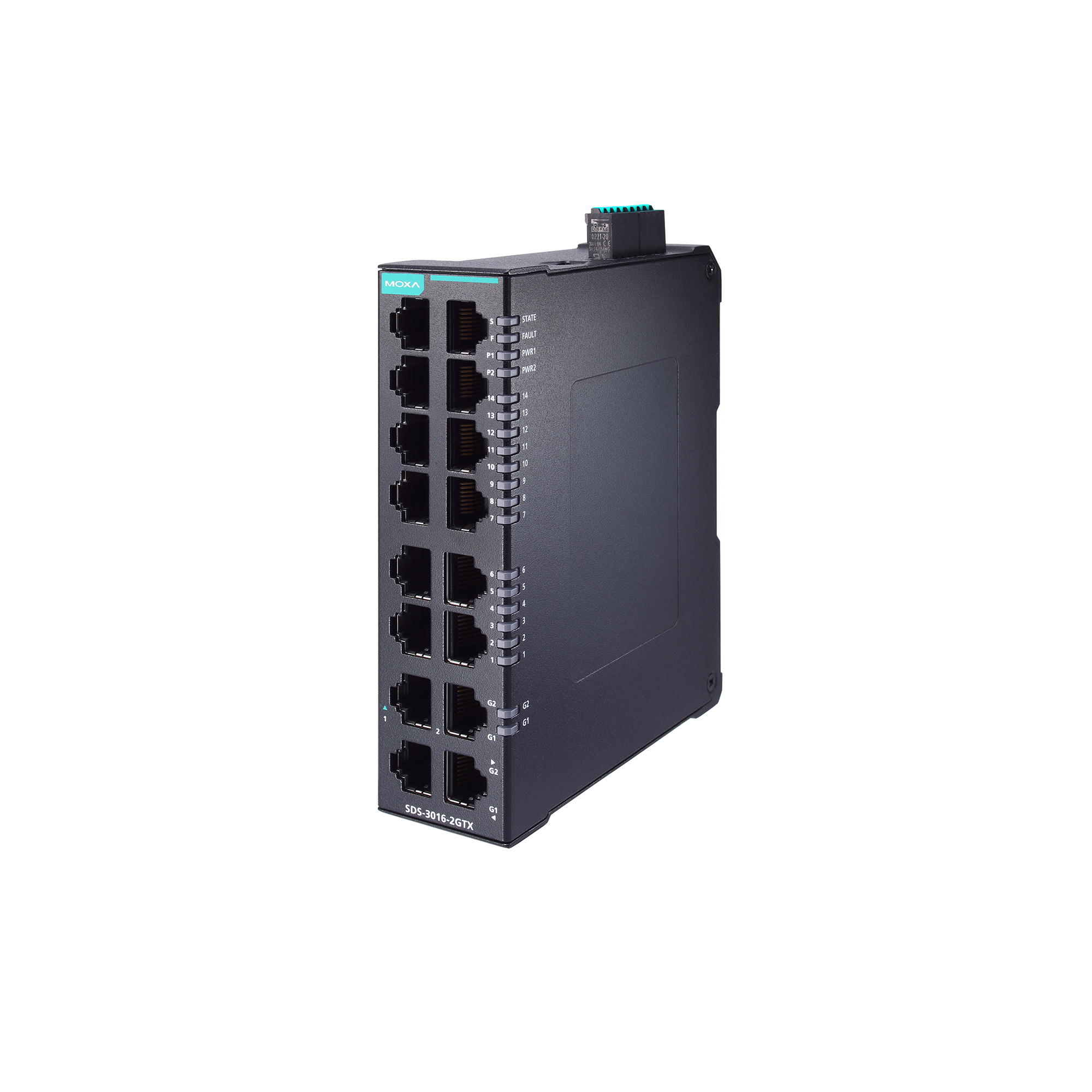

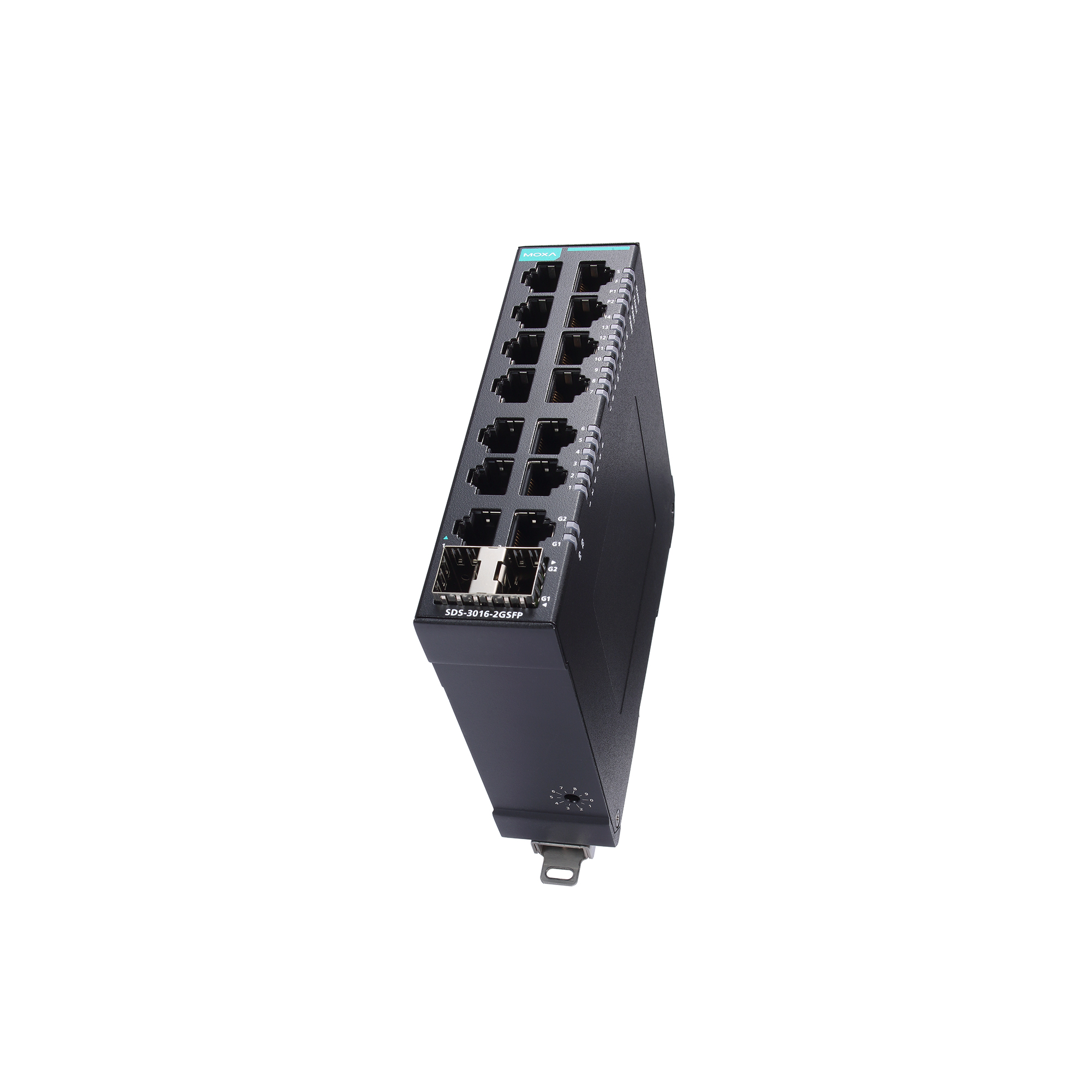

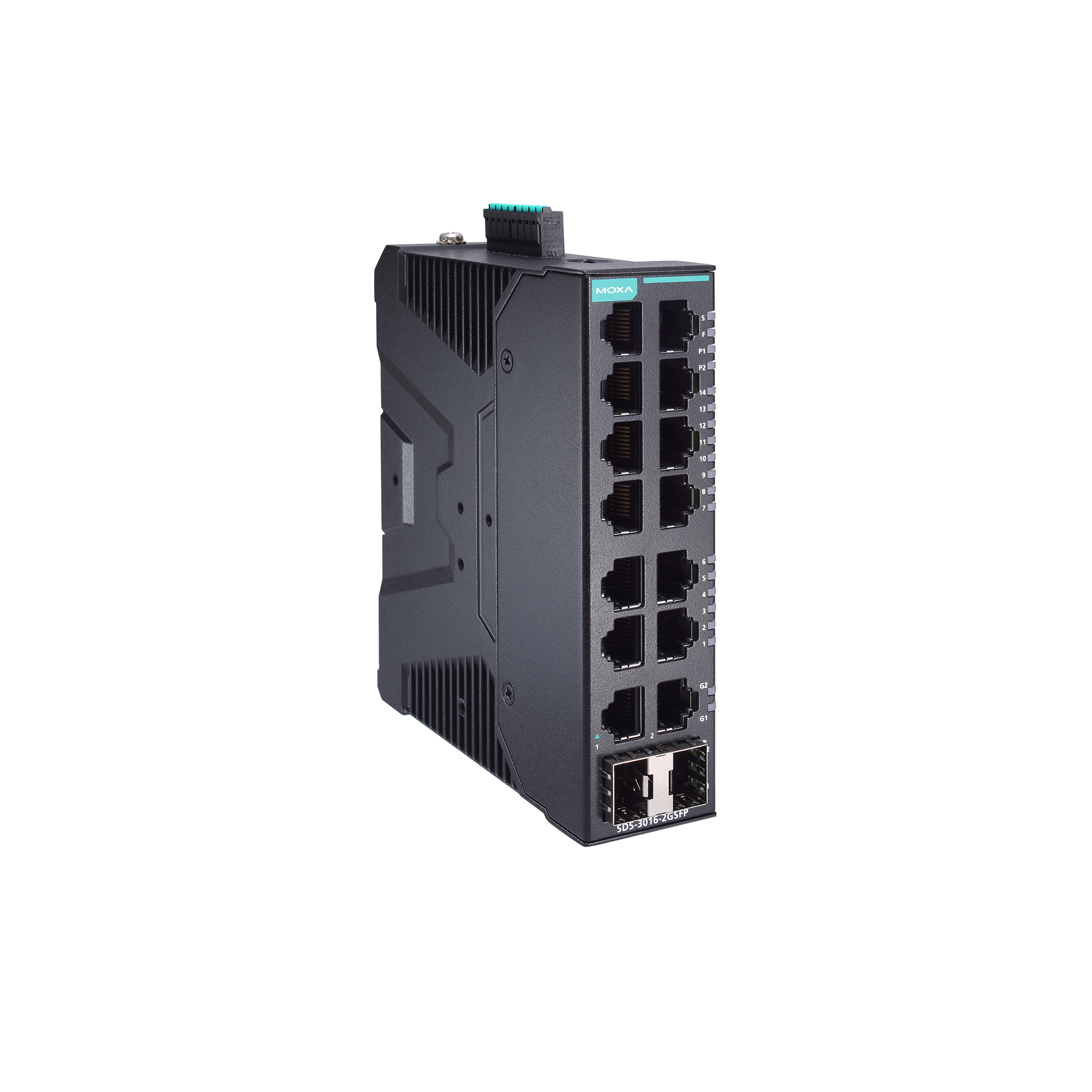

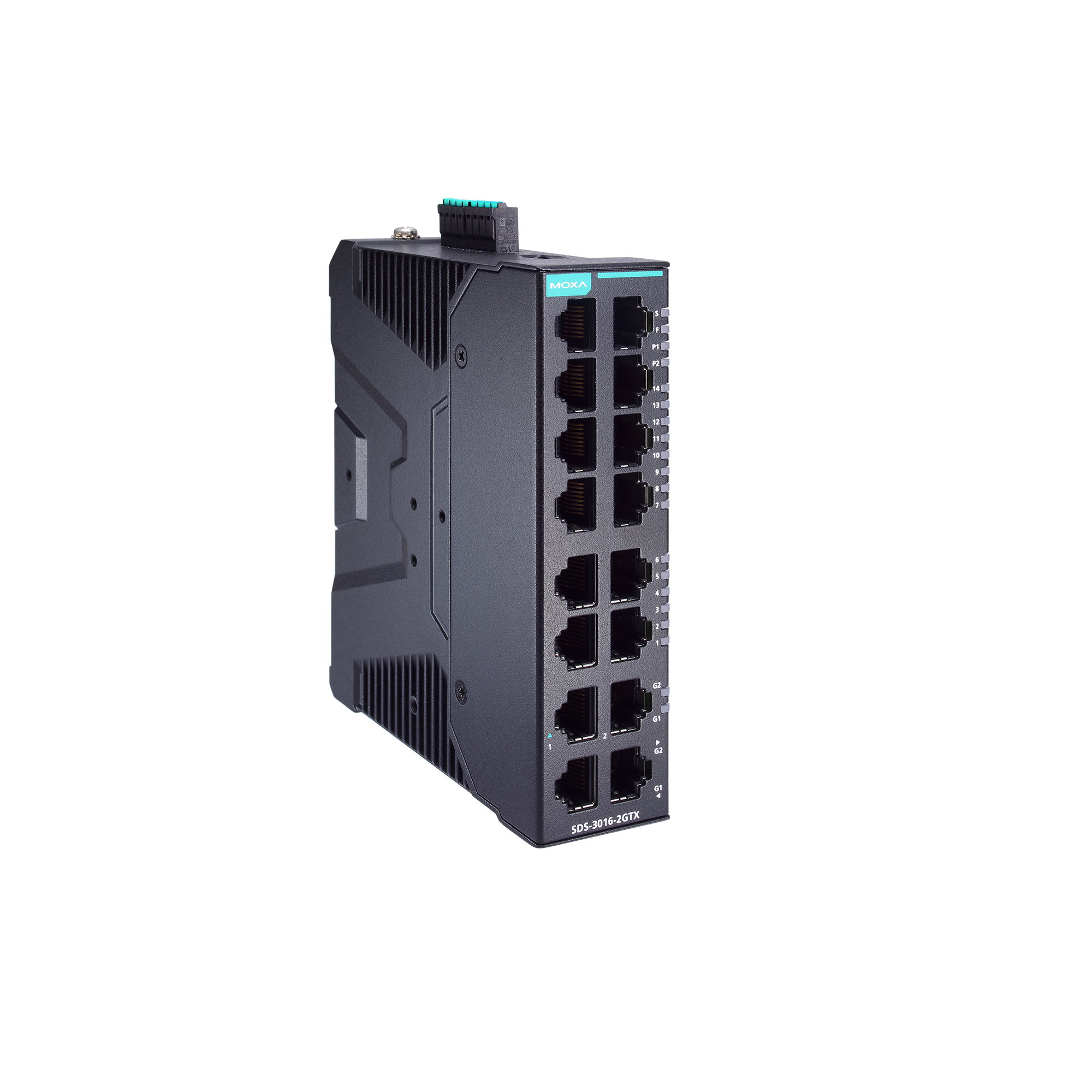

SDS-3016 系列

工业 14+2G 端口千兆智能工业以太网交换机

moxa-sds-3016-series-image-(1).jpg | Moxa
moxa-sds-3016-series-image-1-(1).jpg | Moxa
moxa-sds-3016-series-image-2-(1).jpg | Moxa
moxa-sds-3016-series-image-3-(1).jpg | Moxa
moxa-sds-3016-series-image-4-(1).jpg | Moxa
moxa-sds-3016-series-image-5-(1).jpg | Moxa
moxa-sds-3016-series-image-6-(1).jpg | Moxa

特点和优势

  • 紧凑而灵活的外壳设计,适合狭窄空间
  • 基于 Web 的 GUI,可轻松进行设备配置和管理
  • 基于 Web 的 GUI,可基于统计信息的端口诊断,并检测和预防问题
  • 多语言 Web GUI:英语、繁体中文、简体中文、日语、德语和法语
  • 支持 RSTP/STP,可实现网络冗余
  • 支持 MRP 客户端冗余功能,可确保高度网络可用性
  • 支持 EtherNet/IP、PROFINET 和 Modbus TCP 工业协议,可轻松集成和监视自动化 HMI/SCADA 系统
  • IP 端口绑定,可确保能快速更换关键设备而无需重新分配 IP 地址
  • 旋转式 DIP 开关无需使用 Web 浏览器即可执行基于配置文件的设置
  • 基于 IEC 62443 的安全功能

认证

  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

联系销售人员

介绍

SDS-3016 智能以太网交换机是工业自动化工程师和自动化机器制造商的理想选择,可确保其网络符合工业 4.0 的应用需求。 智能交换机为机器和控制机柜注入新的生机,容易配置和安装,简化了日常任务。此外,这款交换机可以被监控,在整个产品生命周期中轻松维护。

最常用的自动化协议(包括 EtherNet/IP、PROFINET、和 Modbus TCP)嵌入在了 SDS-3016 交换机中,可通过自动化 HMI 进行控制和显示,进而提升操作性能和灵活性。它还支持一系列非常好的管理功能,其中包括 IEEE 802.1Q VLAN、端口镜像、SNMP、通过继电器发出警告和多种语言 Web GUI。



其他特点和优势

  • 支持 IEEE 802.1D-2004 和 IEEE 802.1w STP/RSTP,可实现快速网络冗余

  • IEEE 802.1Q VLAN,可简化网络规划

  • 支持 ABC-02-USB 自动备份配置器,可实现快速事件日志和配置备份。还可启用快速设备切换和固件升级

  • 通过继电器输出自动发出异常警告

  • 未使用的端口锁定、SNMPv3 和 HTTPS,可增强网络安全性

  • 基于角色的帐户管理,实现自定义管理和/或用户帐户

  • 支持生成本地日志和导出库存文件列表,简化库存管理



  • 报警功能通道

    1,继电器输出:1 A @ 24 VDC

  • 按钮

    复位按钮

  • 数字输入通道

    1

  • 数字输入

    +13 至 +30 V 表示状态 1
    -30 至 +3 V 表示状态 0
    最大输入电流: 8 mA

  • 10/100BaseT(X) 端口(RJ45 接头)

    14
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • 10/100/1000BaseT(X) 端口(RJ45 接头)

    2(SDS-3016-2GTX 系列)
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • 100/1000BaseSFP 端口

    2(SDS-3016-2GSFP 系列)

  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3u,用于 100BaseT(X)
    IEEE 802.3ab,用于 1000BaseT(X)
    IEEE 802.3z,用于 1000BaseX
    IEEE 802.3x,用于流量控制
    IEEE 802.1D-2004,用于生成树协议 (STP)
    IEEE 802.1w,用于快速生成树协议 (RSTP)
    IEEE 802.1Q,用于 VLAN 标记
    IEEE 802.1p,用于服务等级

  • 工业协议

    EtherNet/IP、Modbus TCP、PROFINET IO 设备

  • 管理

    Back Pressure Flow Control(背压流量控制)、DHCP Client、Flow control(流量控制)、IPv4/IPv6、LLDP、Port Mirror(端口镜像)、SNMP Inform、SNMPv1/v2c/v3、Syslog

  • MIB

    RFC1213、Ethernet-like MIB、IF MIB、LLDP MIB、Bridge MIB、Q-BRIDGE MIB

  • 冗余协议

    RSTP、STP、MRP(客户端)

  • 安全

    广播风暴保护、HTTPS/SSL、SNMPv3、端口锁定

  • 对时服务

    NTP Server/Client,SNTP

  • 过滤

    802.1Q VLAN

  • 工业配置文件



  • 工业配置文件





  • MAC 地址表大小

    8 K

  • 最大 VLAN 数量

    8

  • VLAN ID 范围

    VID 1 至 4094

  • 数据包缓冲区大小

    3 Mb

  • 存储端口

    USB Type A

  • LED 指示灯

    PWR1、PWR2、STATE、FAULT、10/100M、1000M(TP 端口)

  • 连接

    2 个可拆卸 4 触点接线端子

  • 输入电压

    12/24/48/-48 VDC,冗余双电源输入

  • 工作电压

    9.6 至 60 VDC

  • 输入电流

    SDS-3016-2GTX 系列:12-48 VDC,0.858 A(最大值)
    SDS-3016-2GSFP 系列:12-48 VDC,0.99 A(最大值)

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 外壳

    金属

  • IP 等级

    IP40

  • 尺寸

    36 x 135 x 111 mm(1.42 x 5.32 x 4.37 英寸)

  • 重量

    590 g (1.3 lb)

  • 安装

    导轨式安装

  • 工作温度

    标准型号:-10 至 60°C(14 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/35,EN 61000-6-2/-6-4

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:1 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:1 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF:30 A/m

  • 安全

    EN 62368-1、UL 61010-2-201

  • 冲击

    IEC 60068-2-27

  • 自由落体

    IEC 60068-2-32

  • 振动

    IEC 60068-2-6

  • 时间

    1,109,179 小时

  • 标准

    Telcordia (Bellcore),GB

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
Firmware for SDS-3000 Series
3.1 MB
固件 v2.1
2021年5月5日 2021年5月5日 发布说明
MXview plugin for SDS-3016 Series
624.1 KB
软件包 v1.0
2021年4月26日 2021年4月26日 发布说明
EtherNetIP FactoryTalk View
36.5 MB
软件包 v1.6
2021年3月31日 2021年3月31日 发布说明
EDS file for SDS-3016 Series
6.1 KB
软件包 v1.0
2021年3月31日 2021年3月31日 发布说明
PROFINET BMP file for SDS-3016 Series
4.6 KB
软件包 v1.0
2021年3月31日 2021年3月31日 发布说明
PROFINET GSD file for SDS-3016 Series
5.6 KB
软件包 v2.3
2021年3月31日 2021年3月31日 发布说明
EtherNetIP AOI (16P) for SDS-3016 Series
9.0 KB
软件包 v1.3.0
2021年3月31日 2021年3月31日 发布说明
Modbus INI file for SDS-3016 Series
625.0 bytes
软件包 v1.0
2021年3月31日 2021年3月31日 发布说明
SNMP MIB file for SDS-3000 Series
13.2 KB
软件包 v1.2
2021年3月31日 2021年3月31日 发布说明

支持文件

名称 类型 语言 版本 发布日期
Moxa Industrial Smart Ethernet Switch User’s Manual
3.5 MB
手册 英文 v2.1 2021年5月17日 2021年5月17日
Industrial Protocols User's Guide
6.9 MB
手册 英文 v6.0 2021年4月16日 2021年4月16日
SDS-3016 系列产品资料表
2.3 MB
产品资料表 中文 v1.0 2021年3月10日 2021年3月10日
QIG for SDS-3016 Series
1.8 MB
QIG 英文 v1.1 2021年3月9日 2021年3月9日
2D CAD for SDS-3016 Series (SDS-3016_RJ)
1.0 MB
2D CAD 英文 2021年3月4日 2021年3月4日
2D CAD for SDS-3016 Series
777.3 KB
2D CAD 英文 2021年2月24日 2021年2月24日

可用型号 (4)

显示图片
moxa-sds-3016-2gtx-image.jpg | MoxaSDS-3016-2GTXmoxa-sds-3016-2gtx-t-image.jpg | MoxaSDS-3016-2GTX-Tmoxa-sds-3016-2gsfp-image.jpg | MoxaSDS-3016-2GSFPmoxa-sds-3016-2gsfp-t-image.jpg | MoxaSDS-3016-2GSFP-T
层级2222
端口总数16161616
10/100BaseT(X) 端口, RJ45 接头14141414
10/100/1000BaseT(X) 端口, RJ45 接头22
100/1000BaseSFP 端口22
工作温度-10 to 60°C-40 to 75°C-10 to 60°C-40 to 75°C
