SDS-3008 系列

工业 8 端口智能工业以太网交换机

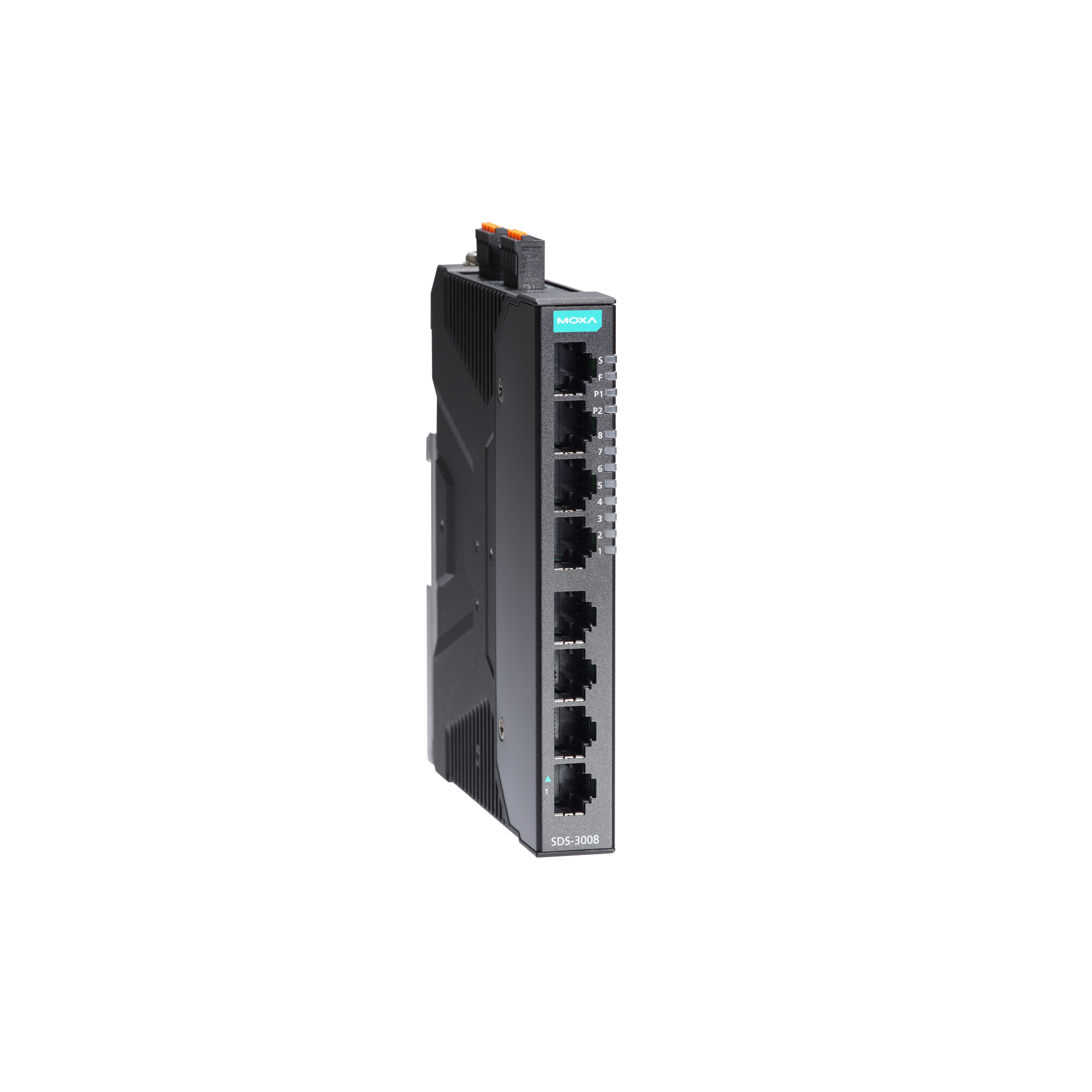

moxa-sds-3008-series-image-1-(1).jpg | Moxa

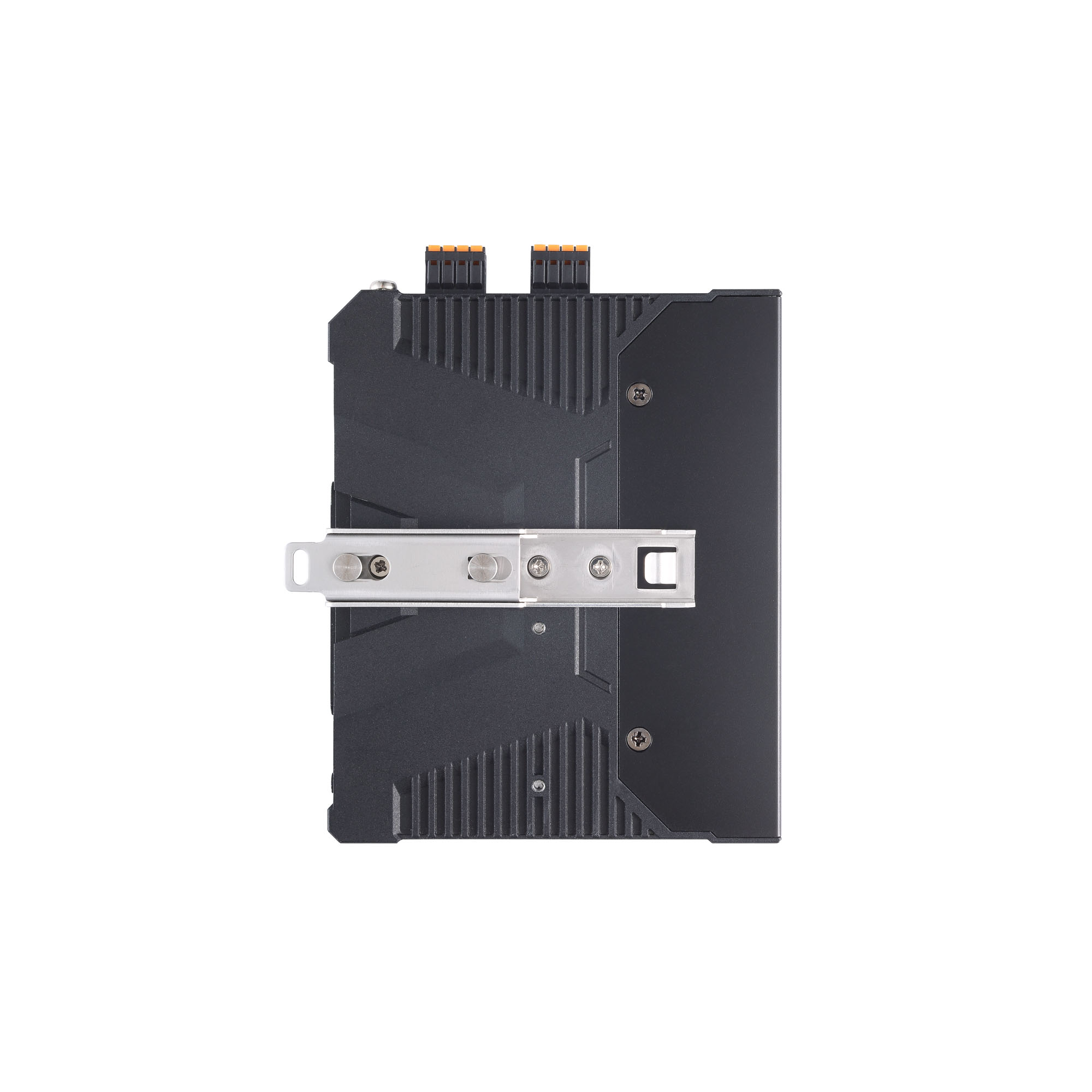

moxa-sds-3008-series-image-2-(1).jpg | Moxa

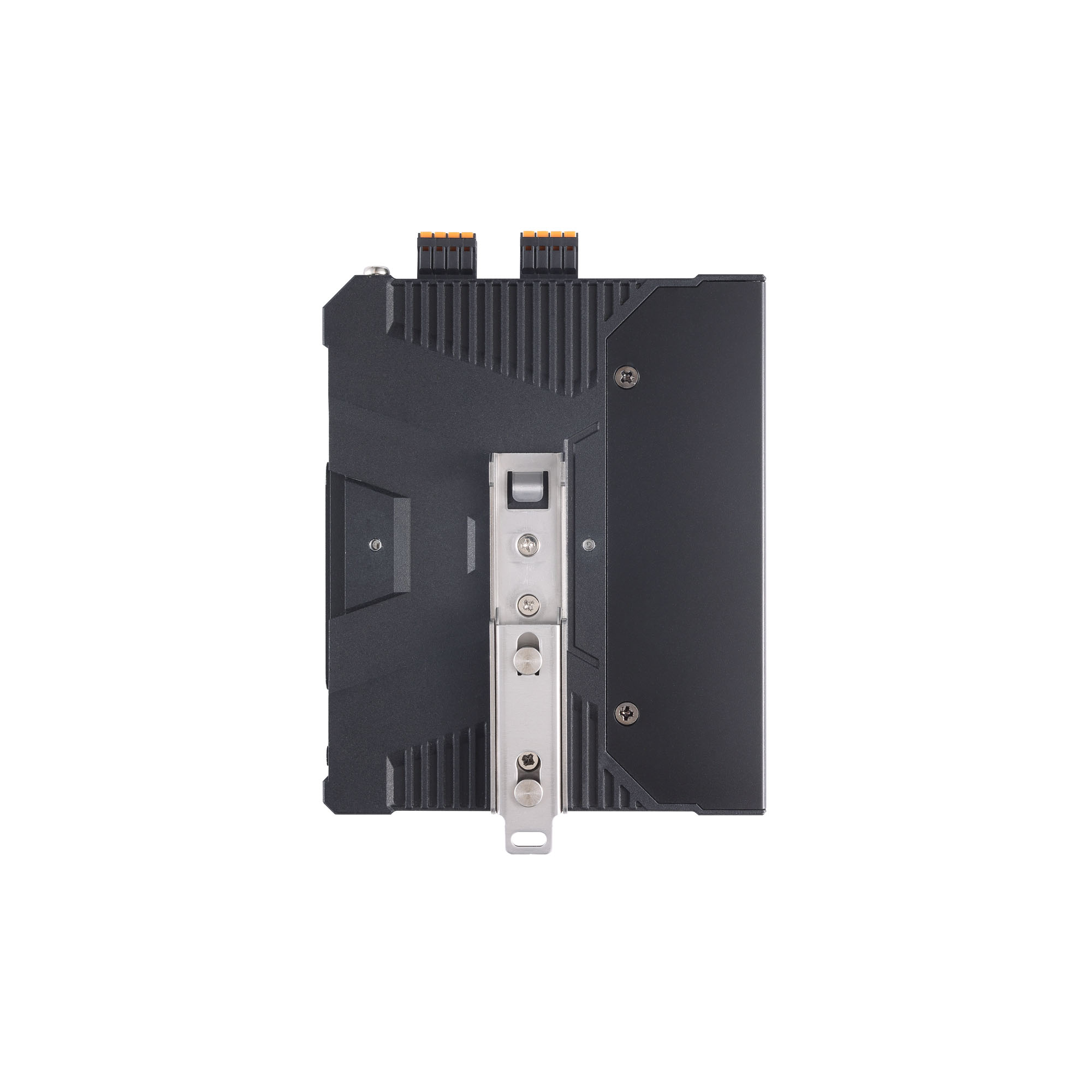

moxa-sds-3008-series-image-3-(1).jpg | Moxa

特点和优势

  • 紧凑而灵活的外壳设计,适合狭窄空间
  • 基于 Web 的 GUI,可轻松进行设备配置和管理
  • 支持 EtherNet/IP、PROFINET 和 Modbus TCP 工业协议,可在自动化 HMI/SCADA 系统中轻松集成和监控
  • 多语言 Web GUI:英文、繁体中文、简体中文、日文、德文和法文
  • 支持 RSTP/STP 网络冗余
  • 基于 IEC 62443 的安全功能

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

联系销售人员

介绍

SDS-3008 智能工业以太网交换机是工业自动化工程师和自动化机器制造商的理想选择,可确保其网络符合工业 4.0 的应用需求。智能交换机为机器和控制机柜注入新的生机,容易配置和安装,简化了日常任务。此外,这款交换机可以被监控,在整个产品生命周期中轻松维护。

SDS-3008 交换机支持最常用的自动化协议,包括 EtherNet/IP、PROFINET 和 Modbus TCP,通过使自动化 HMI 实现可控性及可视性,进而提升操作性能和灵活性。这款交换机配备各种实用的管理功能,包括 IEEE 802.1Q VLAN、端口镜像、SNMP、继电器警告和多语言 Web GUI。



其他特点和优势

  • 支持 IEEE 802.1D-2004 和 IEEE 802.1w STP/RSTP 快速网络冗余

  • IEEE 802.1Q VLAN,可简化网络规划

  • 支持 ABC-02-USB 自动备份配置器,用于快速事件日志和配置备份,实现快速设备切换和固件升级

  • 通过继电器输出自动发出异常警告

  • 未使用的端口锁定、SNMPv3 和 HTTPS,用于增强网络安全

  • 基于角色的帐户管理,用于自定义管理和/或用户帐户

  • 支持生成本地日志和导出库存文件列表,简化库存管理



  • 报警功能通道

    1,纯电阻性负载:1 A @ 24 VDC

  • 按钮

    复位按钮

  • 数字输入通道

    1

  • 数字输入

    +13 至 +30 V 表示状态 1
    -30 至 +3 V 表示状态 0
    最大输入电流:8 mA

  • 10/100BaseT(X) 端口(RJ45 接头)

    8
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3u,用于 100BaseT(X)
    IEEE 802.3x,用于流量控制
    IEEE 802.1D-2004,用于生成树协议 (STP)
    IEEE 802.1w,用于快速生成树协议 (RSTP)
    IEEE 802.1Q,用于 VLAN 标记

  • 工业协议

    EtherNet/IP、Modbus TCP、PROFINET IO Device (Slave)

  • 管理

    Back Pressure Flow Control(背压流量控制)、DHCP Client、Flow control(流量控制)、IPv4/IPv6、LLDP、Port Mirror(端口镜像)、SNMP Inform、SNMPv1/v2c/v3、Syslog

  • MIB

    RFC1213、Ethernet-like MIB、IF MIB、LLDP MIB、Bridge MIB、Q-BRIDGE MIB

  • 冗余协议

    RSTP,STP

  • 安全

    广播风暴保护、HTTPS/SSL、SNMPv3、端口锁定

  • 对时服务

    NTP Server/Client、SNTP

  • 过滤

    802.1Q VLAN

  • MAC 地址表大小

    8 K

  • 最大 VLAN 数量

    8

  • VLAN ID 范围

    VID 1 至 4094

  • 数据包缓冲区大小

    3 Mb

  • 存储端口

    USB Type A

  • LED 指示灯

    PWR1、PWR2、STATE、FAULT、10/100M(TP 端口)

  • 连接

    2 个可拆卸 4 触点接线端子

  • 输入电压

    12/24/48/-48 VDC,冗余双电源输入

  • 工作电压

    9.6 至 60 VDC

  • 输入电流

    0.55 A @ 24 VDC

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 外壳

    金属

  • IP 等级

    IP40

  • 尺寸

    20 x 135 x 111 mm(0.79 x 5.32 x 4.37 英寸)

  • 重量

    438 g (0.97 lb)

  • 安装

    导轨式安装

  • 工作温度

    SDS-3008:-10 至 60°C(14 至 140°F)
    SDS-3008-T:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:20 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 安全

    EN 60950-1 (LVD),UL 61010-2-201,UL 508

  • 冲击

    IEC 60068-2-27

  • 自由落体

    IEC 60068-2-32

  • 振动

    IEC 60068-2-6

  • 时间

    1,391,620 小时

  • 标准

    Telcordia (Bellcore),GB

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
Software Package for MXview One Series (Windows version)
374.0 MB
软件包
SHA-512
v1.3.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2024年1月31日 2024年1月31日 发布说明
Software Package for MXview One Series (Linux version)
333.4 MB
软件包
SHA-512
v1.3.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
2024年1月31日 2024年1月31日 发布说明
EDS file for SDS-3008 Series
5.5 KB
软件包
SHA-512
v1.5
2023年9月8日 2023年9月8日 发布说明
PROFINET GSD file for SDS-3008 Series
8.1 KB
软件包
SHA-512
v2.4
2023年9月8日 2023年9月8日 发布说明
Modbus file for SDS-3000 Series
1.4 KB
软件包
SHA-512
v1.1
2023年9月8日 2023年9月8日 发布说明
SNMP MIB file for SDS-3000 Series
17.7 KB
软件包
SHA-512
v1.3
2023年9月8日 2023年9月8日 发布说明
Firmware for SDS-3000 Series
3.1 MB
固件
SHA-512
v2.2
2023年9月8日 2023年9月8日 发布说明
EtherNetIP FactoryTalk View
36.5 MB
软件包
SHA-512
v1.6
2021年4月16日 2021年4月16日 发布说明
SNMP MIB file for SDS-3000 Series
13.2 KB
软件包
SHA-512
v1.2
2021年4月16日 2021年4月16日 发布说明
EtherNet/IP AOI (8P) for SDS-3008 Series
82.9 KB
软件包
SHA-512
v1.2.0
2018年1月18日 2018年1月18日 发布说明
MXview plugin for SDS-3008 Series
362.8 KB
软件包
SHA-512
v1.1
2017年7月24日 2017年7月24日 发布说明
PROFINET BMP file for SDS-3008 Series
2.0 KB
软件包
SHA-512
v1.0
2017年3月20日 2017年3月20日 发布说明
Software Package for PT-G7828 Series (Modbus INI file)
627.0 bytes
软件包
SHA-512
v1.0
2017年3月20日 2017年3月20日 发布说明
SNMP MIB file for SDS-3008 Series
13.2 KB
软件包
SHA-512
v1.1
2017年3月9日 2017年3月9日 发布说明

支持文件

名称 类型 语言 版本 发布日期
Industrial Protocols User Guide for SDS Series
11.7 MB
手册 英文 v1.0 2024年1月18日 2024年1月18日
Moxa Industrial Smart Ethernet Switch User's Manual
4.1 MB
手册 英文 v2.3 2024年1月18日 2024年1月18日
QIG for SDS-3008 Series
729.3 KB
QIG 英文 v3.2 2023年10月31日 2023年10月31日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技术说明 英文 v1.0 2019年2月12日 2019年2月12日
SDS-3008 系列产品资料表
1.8 MB
产品资料表 中文 v1.0 2018年11月12日 2018年11月12日
2D CAD for SDS-3008
1.2 MB
2D CAD 英文 2018年1月19日 2018年1月19日

可用型号 (2)

显示图片

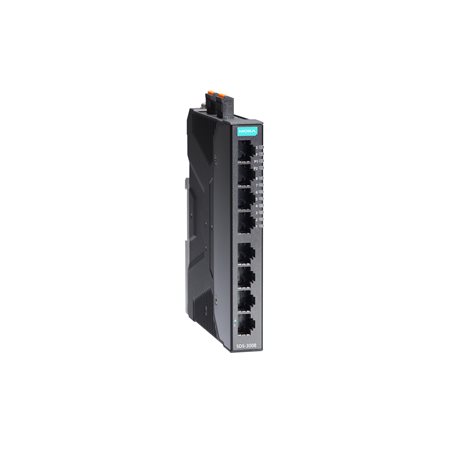

moxa-sds-3008-image.jpg | MoxaSDS-3008moxa-sds-3008-t-image.jpg | MoxaSDS-3008-T
22
端口总数88
10/100BaseT(X) 端口
RJ45 接头
88
工作温度-10 to 60°C-40 to 75°C
