EDS-P510A 系列

8+2G 端口千兆 PoE+ 网管型以太网交换机，带 8 端口 IEEE 802.3af/at PoE+

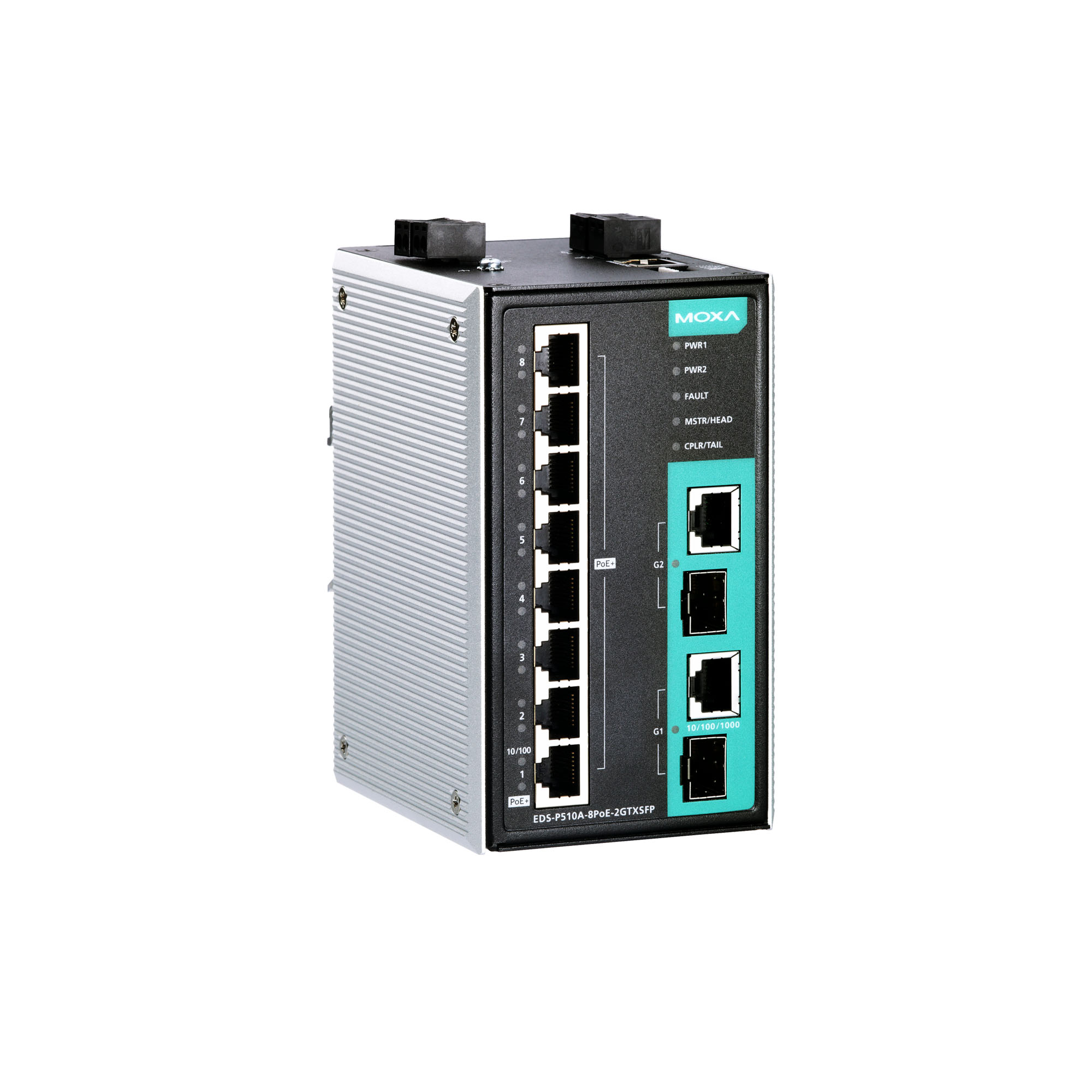

moxa-eds-p510a-series-image-1-(1).jpg | Moxa

特点和优势

  • 8 个内置 PoE+ 端口，符合 IEEE 802.3af/at
  • 每个 PoE+ 端口供电可达 36 W
  • 3 kV LAN 浪涌保护，适用于极端户外环境
  • 支持 PoE 诊断，可对受电设备进行模式分析
  • 2 个千兆 Combo 端口，用于高带宽和远距离通信
  • -40 至 75°C 温度下，PoE+ 满载运行功率可达 240 W
  • MXstudio 轻松实现可视化的工业网络管理
  • V-ON™ 支持毫秒级组播数据和视频网络恢复

认证

  • moxa-nema-ts2-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

Moxa 的 EDS-P510A 系列配备 8 个 10/100BaseT(X)、802.3af (PoE) 和 802.3at (PoE+) 以太网端口，以及 2 个 Combo 千兆以太网端口。EDS-P510A-8PoE 以太网交换机在标准模式下可为每个 PoE+ 端口提供高达 30 W 的功率，并支持高达 36 W 的高功率输出，适用于重型工业 PoE 设备，如配备刮水器/加热器的防风雨 IP 监控摄像头、高性能无线接入点和 IP 电话。EDS-P510A 以太网系列功能多样，其 SFP 光纤端口可支持从设备到控制中心高达 80 km 的数据传输距离，并且提供高水平的抗电磁干扰能力。

这款以太网交换机支持各种管理功能，包括 STP/RSTP、Turbo Ring、Turbo Chain、PoE 电源管理、PoE 设备自检、PoE 电源排程、PoE 诊断、IGMP、VLAN、QoS、RMON、带宽管理和端口镜像。EDS-P510A 系列专为严苛的户外应用而设计，可提供 3 kV 浪涌保护，提高了 PoE 系统的可靠性。



其他特点和优势

  • 支持不同的 PoE 输出设置（36 W 高功率、强制和传统模式），更大限度地提高受电设备的兼容性

  • 支持智能 PoE 功能（PoE 诊断、PD 故障检查、PoE 排程、PoE 事件警告），可提高 PoE 工作效率

  • 命令行界面 (CLI)，可快速配置主要管理功能

  • DHCP Option 82，用于不同策略分配 IP 地址

  • 支持 EtherNet/IP 和 Modbus TCP 协议的设备管理和监控

  • 支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机），以及 千兆以太网自愈时间 < 50 ms RSTP/STP 和 MSTP 网络冗余

  • 兼容 PROFINET 协议，可实现透明数据传输

  • IGMP snooping 和 GMRP，用于过滤组播流量

  • 基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，可简化网络规划

  • QoS（IEEE 802.1p/1Q 和 TOS/DiffServ）提高了网络稳定性

  • 端口聚合，可优化网络带宽

  • TACACS+、IEEE 802.1X、SNMPv3、HTTPS 和 SSH，用于增强网络安全性

  • 基于 MAC 地址的端口锁定功能，防止未经授权的访问

  • SNMPv1/v2c/v3 支持不同级别的网络管理

  • RMON 支持主动、高效的网络监控

  • 带宽管理，可预防出现不稳定的网络状态

  • 支持端口镜像功能，便于在线调试

  • 通过电子邮件和继电器输出自动发出异常警告



  • Combo 端口（10/100/1000BaseT(X) 或 100/1000BaseSFP+）

    2
    全/半双工模式
    自动 MDI/MDI-X 连接
    速率自适应

  • PoE 端口（10/100BaseT(X)，RJ45 接头）

    8
    全/半双工模式
    自动 MDI/MDI-X 连接
    速率自适应

  • 标准

    IEEE 802.1D-2004，用于生成树协议 (STP)
    IEEE 802.1p，用于服务等级
    IEEE 802.1Q，用于 VLAN 标记
    IEEE 802.1s，用于多生成树协议 (MSTP)
    IEEE 802.1w，用于快速生成树协议 (RSTP)
    IEEE 802.1X，用于授权认证
    IEEE 802.3，用于 10BaseT
    IEEE 802.3ab，用于 1000BaseT(X)
    IEEE 802.3ad，用于 LACP 端口聚合
    IEEE 802.3af/at，用于 PoE/PoE+ 输出
    IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3x，用于流量控制
    IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX

  • 过滤

    GMRP、GVRP、IGMP v1/v2、基于端口的 VLAN

  • 工业协议

    EtherNet/IP、Modbus TCP

  • 管理

    Back Pressure Flow Control（背压流量控制）、BOOTP、DDM、DHCP Option 66/67/82、DHCP Server/Client、Fiber check、Flow control（流量控制）、IPv4/IPv6、LLDP、Port Mirror（端口镜像）、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP

  • MIB

    Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB

  • 冗余协议

    LACP、链路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2

  • 安全

    HTTPS/SSL、端口锁定、RADIUS、TACACS+、SSH

  • 对时服务

    NTP Server/Client，SNTP

  • IGMP 分组

    1024

  • MAC 地址表大小

    8 K

  • 最大 VLAN 数量

    64

  • 数据包缓冲区大小

    1 Mb

  • 优先级队列

    4

  • VLAN ID 范围

    VID 1 至 4094

  • Console 端口

    RS-232（TxD、RxD、GND），10-pin RJ45（19200、n、8、1）

  • 以太网接口

    Turbo Ring、Master、耦合器、预留

  • 报警功能通道

    1，继电器输出：0.5 A @ 48 VDC

  • 数字输入通道

    1

  • 数字输入

    最大输入电流： 8 mA
    +13 至 +30 V 表示状态 1
    -30 至 +3 V 表示状态 0

  • 输入电压

    48 VDC，冗余双电源输入

  • 工作电压

    44 至 57 VDC

  • 输入电流

    5.36 A @ 48 VDC

  • 功耗（最大）

    最大 17.28 W 满载，无 PD 损耗

  • 功率预算

    总 PD 损耗最大 240 W
    各 PoE 端口最大 36 W

  • 连接

    2 个可拆卸 2 触点接线端子

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    79.2 x 135 x 105 mm（3.12 x 5.31 x 4.13 英寸）

  • 重量

    1030 g (2.28 lb)

  • 安装

    导轨式安装，壁挂式安装（带可选套件）

  • 工作温度

    EDS-P510A-8PoE-2GTXSFP：-10 至 60°C（14 至 140°F）
    EDS-P510A-8PoE-2GTXSFP-T：-40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 安全

    UL 508

  • EMC

    EN 55032/24

  • EMI

    CISPR 32，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
    IEC 61000-4-4 EFT：电源：2 kV；信号：2 kV
    IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF

  • 轨道交通

    EN 50121-4

  • 交通控制

    NEMA TS2

  • 自由落体

    IEC 60068-2-31

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 时间

    708,972 小时

  • 标准

    Telcordia (Bellcore)，GB
