EDS-P510 系列

7+3G 端口千兆 PoE 网管型以太网交换机,带 4 端口 IEEE 802.3af PoE

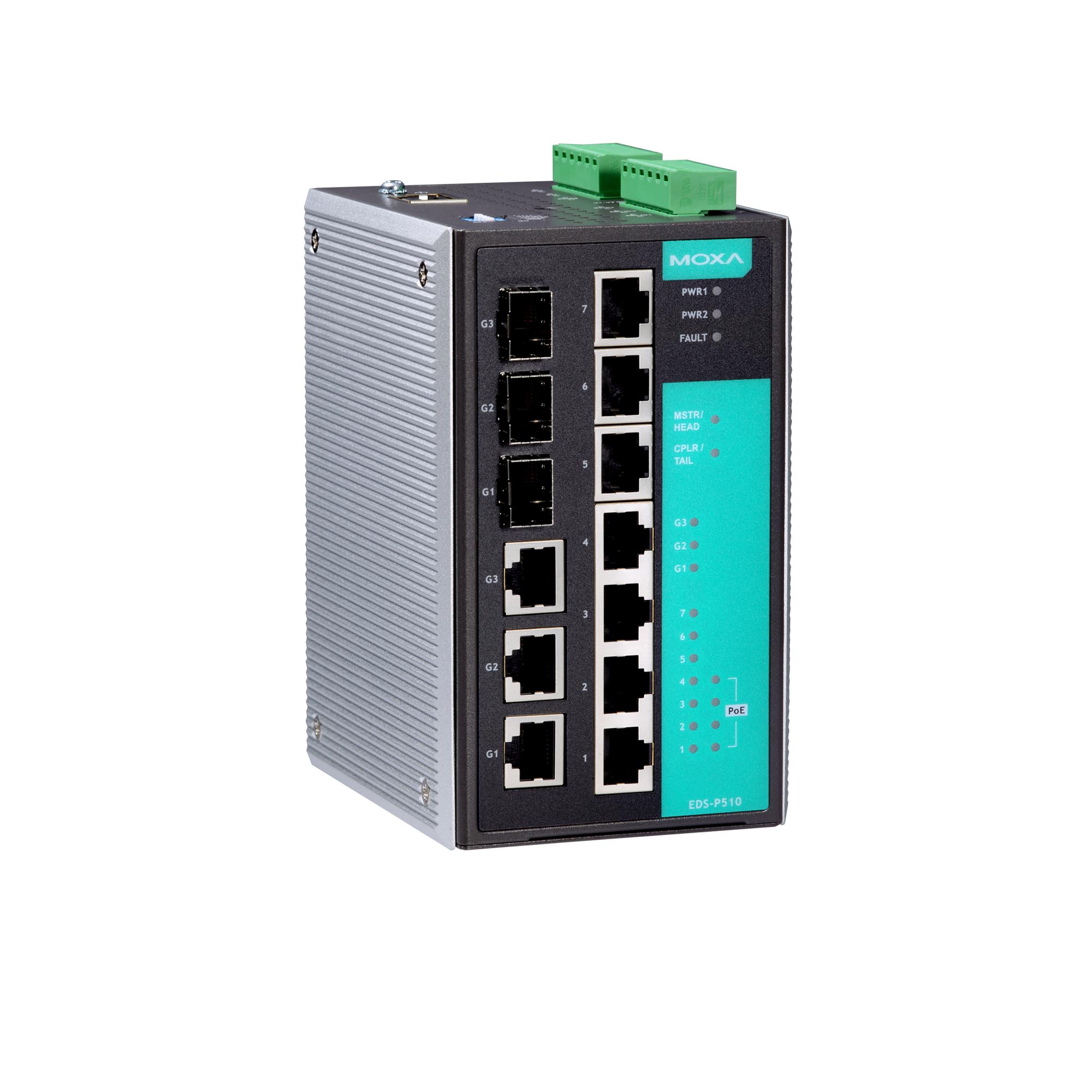

moxa-eds-p510-series-image-(1).jpg | Moxa

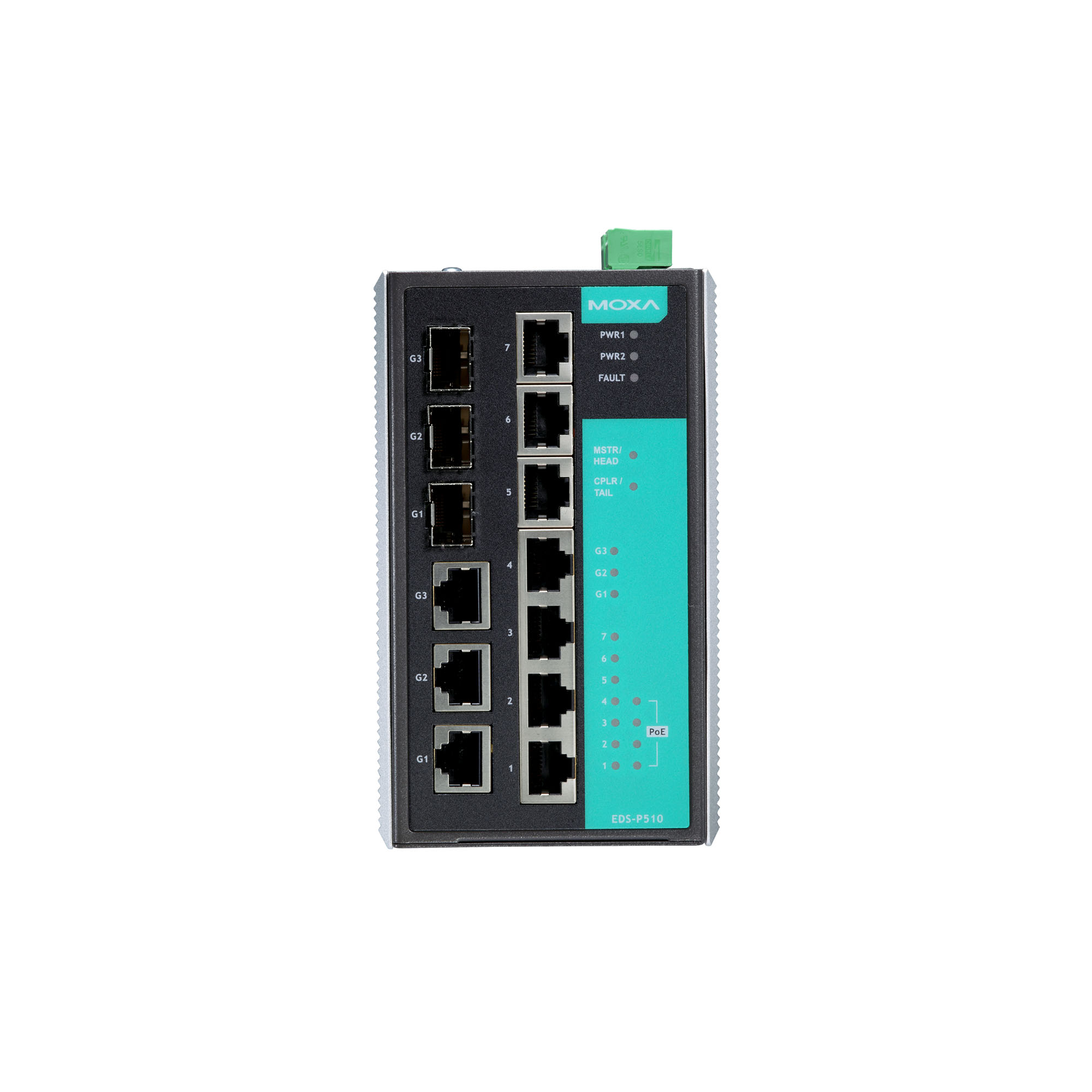

moxa-eds-p510-series-image-1-(1).jpg | Moxa

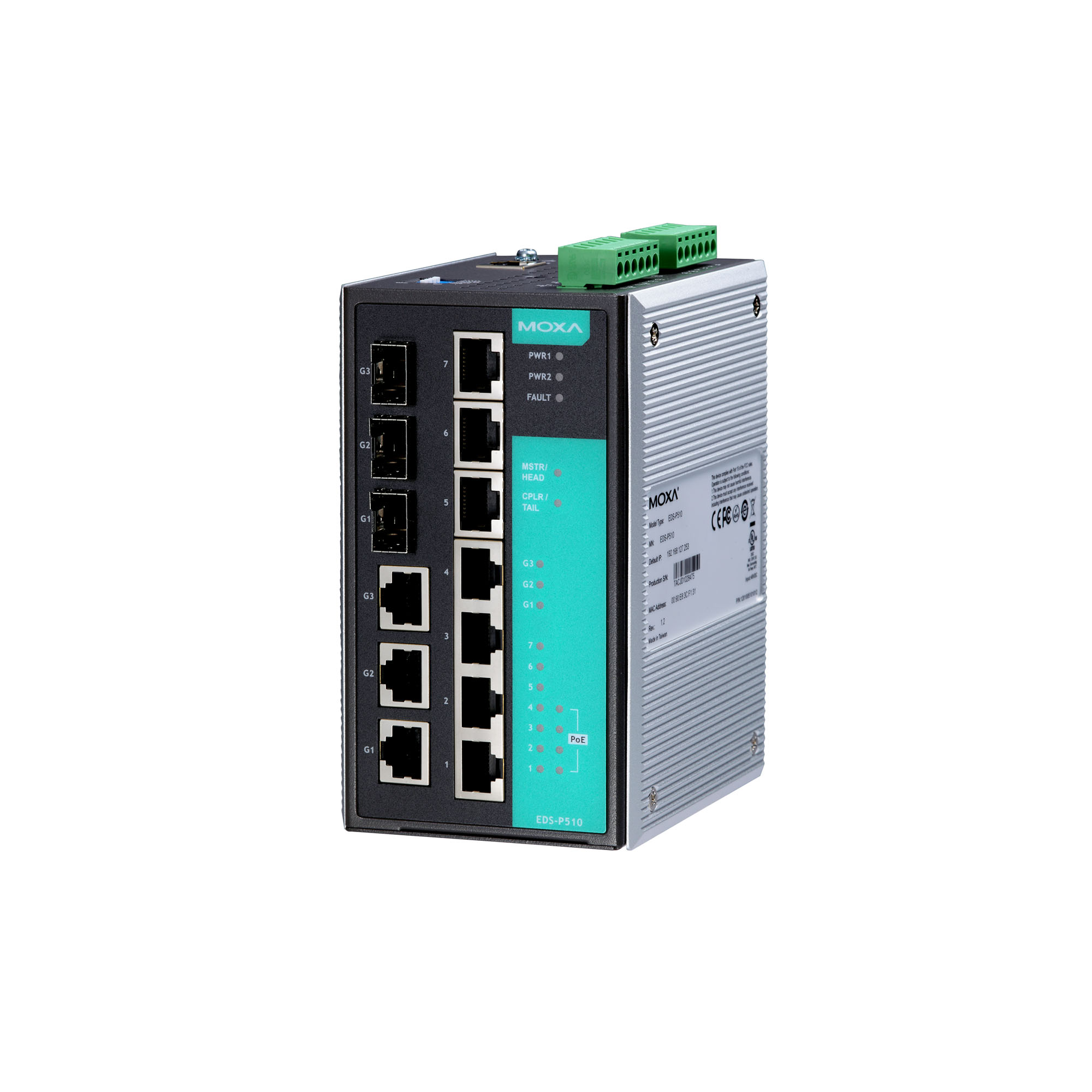

moxa-eds-p510-series-image-2-(1).jpg | Moxa

特点和优势

  • 4 个 IEEE 802.3af 标准的 PoE 和 combo 以太网端口
  • 48 VDC 电源输入时,每个 PoE 端口供电可达 15.4 W 功率
  • 智能电源功耗检测、PD 故障检查和 PoE 排程功能
  • 3 个 combo 千兆(10/100/1000BaseT(X) 或 100/1000BaseSFP 插槽)以太网端口;2 个端口用于冗余环网,1 个端口用于上行链路
  • 支持 Turbo Ring 和 Turbo Chain(自愈时间 < 20 ms @ 250 台交换机)、RSTP/STP 和 MSTP 网络冗余
  • MXstudio 轻松实现可视化的工业网络管理
  • V-ON™ 支持毫秒级组播数据和视频网络恢复

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

EDS-P510 系列千兆网管型冗余以太网交换机配备 4 个 10/100BaseT(X) 802.3af (PoE) 以太网端口和 3 个 Combo 千兆以太网端口。EDS-P510 工业交换机每个 PoE 端口供电高达 15.4 W 功率,可在无法使用或因成本考量而无法在本地提供交流电源的情况下,为连接的设备(例如:监控摄像头、无线接入点和 IP 电话)供电。EDS-P510 交换机功能多样,其 SFP 光纤端口可支持从设备到控制中心高达 80 km 的数据传输距离,并且提供高水平的抗电磁干扰能力。这款以太网交换机支持先进的管理和安全功能。 EDS-P510 系列专为安全自动化应用而设计,例如:IP 监控和门禁系统,这些应用均可受益于可扩展的骨干通信网络和 PoE。



其他特点和优势

  • 高级 PoE 管理功能(PoE 端口设置、PD 故障检查和 PoE 排程)

  • 命令行界面 (CLI),可快速配置主要管理功能

  • DHCP Option 82,用于不同策略分配 IP 地址

  • 支持 EtherNet/IP 和 Modbus TCP 协议的设备管理和监控

  • 支持 Turbo Ring 和 Turbo Chain(自愈时间 < 20 ms @ 250 台交换机)、RSTP/STP 和 MSTP 网络冗余

  • IGMP snooping 和 GMRP,用于过滤组播流量

  • 基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP,可简化网络规划

  • QoS (IEEE 802.1p/1Q) 和 TOS/DiffServ 提高了网络稳定性

  • 端口聚合,可优化网络带宽

  • TACACS+、IEEE 802.1X、SNMPv3、HTTPS 和 SSH,用于增强网络安全性

  • 基于 MAC 地址的端口锁定功能,防止未经授权的访问

  • SNMPv1/v2c/v3 支持不同级别的网络管理

  • RMON 支持主动、高效的网络监控

  • 带宽管理,可预防出现不稳定的网络状态

  • 支持端口镜像功能,便于在线调试

  • 通过电子邮件和继电器输出自动发出异常警告



  • Combo 端口(10/100/1000BaseT(X) 或 100/1000BaseSFP+)

    3
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • 10/100BaseT(X) 端口(RJ45 接头)

    3
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • PoE 端口(10/100BaseT(X),RJ45 接头)

    4
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • 标准

    IEEE 802.1D-2004,用于生成树协议 (STP)
    IEEE 802.1p,用于服务等级
    IEEE 802.1Q,用于 VLAN 标记
    IEEE 802.1s,用于多生成树协议 (MSTP)
    IEEE 802.1w,用于快速生成树协议 (RSTP)
    IEEE 802.1X,用于授权认证
    IEEE 802.3,用于 10BaseT
    IEEE 802.3ab,用于 1000BaseT(X)
    IEEE 802.3ad,用于 LACP 端口聚合
    IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3x,用于流量控制
    IEEE 802.3z,用于 1000BaseSX/LX/LHX/ZX
    IEEE 802.3af,用于 PoE

  • 过滤

    GMRP、GVRP、IGMP v1/v2、基于端口的 VLAN

  • 工业协议

    EtherNet/IP、Modbus TCP

  • 管理

    Back Pressure Flow Control(背压流量控制)、BOOTP、DDM、DHCP Option 66/67/82、DHCP Server/Client、Flow control(流量控制)、IPv4/IPv6、LLDP、Port Mirror(端口镜像)、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP

  • MIB

    Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB

  • 冗余协议

    LACP、链路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2

  • 安全

    TACACS+、HTTPS/SSL、端口锁定、RADIUS、SSH

  • 对时服务

    NTP Server/Client,SNTP

  • 报警功能通道

    2,继电器输出:1 A @ 24 VDC

  • 数字输入通道

    2

  • 数字输入

    -30 至 +3 V 表示状态 0
    +13 至 +30 V 表示状态 1
    最大输入电流: 8 mA

  • IGMP 分组

    1024

  • MAC 地址表大小

    8 K

  • 最大 VLAN 数量

    64

  • 数据包缓冲区大小

    1 Mb

  • 优先级队列

    4

  • VLAN ID 范围

    VID 1 至 4094

  • Console 端口

    RS-232(TxD、RxD、GND),10-pin RJ45(19200、n、8、1)

  • 以太网接口

    Turbo Ring、Master、耦合器、预留

  • 连接

    2 个可拆卸 6 触点接线端子

  • 输入电流

    1.5 A @ 48 VDC

  • 输入电压

    48 VDC,冗余双电源输入

  • 工作电压

    44 至 57 VDC

  • 过载电流保护

    支持

  • 功率预算

    各 PoE 端口最大 15.4 W
    总 PD 损耗最大 61.6 W

  • 功耗(最大)

    最大 14.24 W 满载,无 PD 损耗

  • 反接保护

    支持

  • 尺寸

    80.2 x 135 x 105 mm(3.16 x 5.31 x 4.13 英寸)

  • 外壳

    金属

  • 安装

    导轨式安装,壁挂式安装(带可选套件)

  • IP 等级

    IP30

  • 重量

    1,170 g (2.58 lb)

  • 相对湿度

    5 至 95%(非冷凝)

  • 工作温度

    EDS-P510:0 至 60°C(32 至 140°F)
    EDS-P510-T:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 安全

    UL 508

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:1 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 海事

    ABS、DNV-GL、LR、NK

  • 自由落体

    IEC 60068-2-31

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 时间

    205,384 小时

  • 标准

    Telcordia (Bellcore),GB

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
Firmware for EDS-P510 Series
2.2 MB
固件
SHA-512
v3.11
2024年2月7日 2024年2月7日 发布说明
Software Package for MXview One Series (Windows version)
374.0 MB
软件包
SHA-512
v1.3.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2024年1月31日 2024年1月31日 发布说明
Software Package for MXview One Series (Linux version)
333.4 MB
软件包
SHA-512
v1.3.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
2024年1月31日 2024年1月31日 发布说明
Modbus File for Moxa Managed Ethernet Switches
2.3 KB
软件包
SHA-512
v1.0
2023年8月31日 2023年8月31日 发布说明
EDS file for EDS-P510 Series
29.3 KB
软件包
SHA-512
v1.3
2023年8月31日 2023年8月31日 发布说明
SNMP MIB file for EDS-P510 Series
159.7 KB
软件包
SHA-512
v3.8
2023年8月31日 2023年8月31日 发布说明
Firmware for EDS-P510 Series
2.2 MB
固件
SHA-512
v3.10
2023年8月31日 2023年8月31日 发布说明
MXview v3.2.6 Software
417.7 MB
软件包
SHA-512
v3.2.6
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2022年1月7日 2022年1月7日 发布说明
MXview v3.2.4 Software
389.2 MB
软件包
SHA-512
v3.2.4
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2021年7月16日 2021年7月16日 发布说明
Firmware for EDS-P510 Series
1.9 MB
固件
SHA-512
v3.8
2017年5月4日 2017年5月4日 发布说明
Software Package for EDS-P510 Series (EtherNet/IP FactoryTalk View for EDS Series)
14.4 MB
软件包
SHA-512
1.0
2012年11月30日 2012年11月30日 发布说明
Software Package for EDS-P510 Series
28.5 KB
软件包
SHA-512
na
2012年11月30日 2012年11月30日 发布说明
EtherNet/IP AOI for EDS-P510 Series
297.4 KB
软件包
SHA-512
v1.0
2012年11月29日 2012年11月29日 发布说明
Moxa Ethernet Switch and Video Server Configurator
1.6 MB
软件包
SHA-512
v5.3
  • Windows
  • Windows XP
2012年4月10日 2012年4月10日 发布说明

支持文件

名称 类型 语言 版本 发布日期
Declaration of Conformity for EDS-P510 Series
298.6 KB
声明书 英文 v1.0 2024年2月5日 2024年2月5日
Moxa Managed Ethernet Switch User Manual
7.8 MB
手册 英文 v9.9 2023年8月31日 2023年8月31日
Industrial Protocol Users Guide
13.1 MB
手册 英文 v6.5 2023年8月31日 2023年8月31日
Managed Ethernet Switch User Manual
6.4 MB
手册 英文 v9.8 2022年11月25日 2022年11月25日
Industrial Protocol Users Guide
11.9 MB
手册 英文 v6.3 2022年9月12日 2022年9月12日
Moxa Managed Ethernet Switch User's Manual
6.4 MB
手册 英文 v9.7 2022年6月29日 2022年6月29日
QIG for EDS-P510 Series
1.7 MB
QIG 英文 v4.3 2022年6月28日 2022年6月28日
EDS-P510 系列产品资料表
1.8 MB
产品资料表 中文 v1.1 2019年8月27日 2019年8月27日
2D CAD for EDS-P510 Series (V2.0)
635.9 KB
2D CAD 英文 2019年5月7日 2019年5月7日
Tech Note: Dual Homing for Turbo Ring V2
70.4 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Dual Ring for Turbo Ring V2
59.6 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for a Turbo Ring
60.4 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for Turbo Ring V2
64.3 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Chain
59.1 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring
59.2 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring V2
54.9 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技术说明 英文 v1.0 2019年2月12日 2019年2月12日
Communication Redundancy User's Manual
1.2 MB
手册 英文 v5.0 2018年12月7日 2018年12月7日
2D CAD for EDS-P510 Series
207.9 KB
2D CAD 英文 2018年11月28日 2018年11月28日

可用型号 (2)

显示图片
moxa-eds-p510-image.jpg | MoxaEDS-P510moxa-eds-p510-t-image.jpg | MoxaEDS-P510-T
Combo 端口
10/100/1000BaseT(X) 或 100/1000BaseSFP
33
PoE 端口
10/100BaseT(X)
44
非 PoE 端口
10/100BaseT(X)
33
工作温度-10 to 60°C-40 to 75°C
