EDS-G509 系列

9G 端口全千兆网管型工业以太网交换机

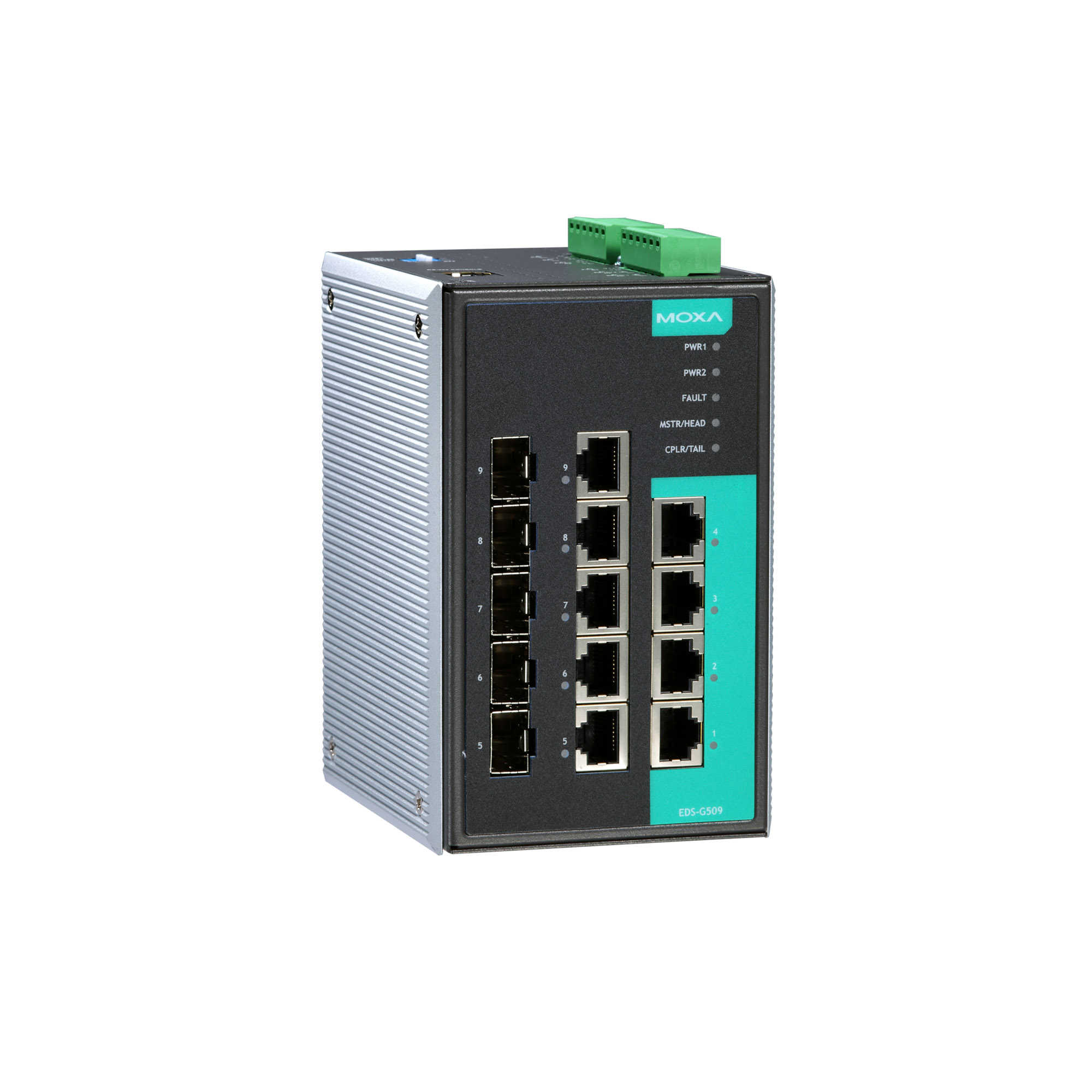

moxa-eds-g509-series-image-1-(1).jpg | Moxa

特点和优势

  • 4 个 10/100/1000BaseT(X) 和 5 个 combo 千兆（10/100/1000BaseT(X) 或 100/1000BaseSFP 插槽）以太网端口
  • 提供串口、LAN 和电源的增强型浪涌保护
  • TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和 SSH，用于增强网络安全性
  • 通过 Web 浏览器、CLI、Telnet/串口 console、Windows 管理工具和 ABC-01 轻松管理网络
  • MXstudio 轻松实现可视化工业网络管理

认证

  • moxa-dnv-gl-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

EDS-G509 系列配备 9 个千兆以太网端口和多达 5 个光纤端口，非常适用于将现有网络升级至千兆速率，或者构建新的全千兆骨干网络。千兆传输速率提高了带宽，实现高性能网络快速传输大量视频、语音和数据。

Turbo Ring、Turbo Chain、RSTP/STP 和 MSTP 等以太网冗余技术，增强了系统可靠性和骨干网络可用性。EDS-G509 系列专为严苛要求的通信应用而设计，例如：视频和过程监控、ITS 和 DCS 系统，这些应用均可受益于可扩展的骨干通信网络。



其他特点和优势

  • 命令行界面 (CLI)，可快速配置主要管理功能

  • DHCP Option 82，用于不同策略分配 IP 地址

  • 支持 EtherNet/IP 和 Modbus TCP 协议的设备管理和监控

  • 兼容 PROFINET 协议，可实现透明数据传输

  • IGMP snooping 和 GMRP，用于过滤组播流量

  • 兼容 ABC-01（自动备份配置器），用于系统配置备份

  • 基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，可简化网络规划

  • QoS（IEEE 802.1p/1Q 和 TOS/DiffServ）提高了网络稳定性

  • 端口聚合，可优化网络带宽

  • SNMPv1/v2c/v3 支持不同级别的网络管理

  • RMON 支持主动、高效的网络监控

  • 带宽管理，可预防出现不稳定的网络状态

  • 基于 MAC 地址的端口锁定功能，防止未经授权的访问

  • 支持端口镜像功能，便于在线调试

  • 通过电子邮件和继电器输出自动发出异常警告



  • 报警功能通道

    2，纯电阻性负载：1 A @ 24 VDC

  • 数字输入通道

    2

  • 数字输入

    +13 至 +30 V 表示状态 1
    -30 至 +3 V 表示状态 0
    最大输入电流：8 mA

  • 10/100/1000BaseT(X) 端口（RJ45 接头）

    4
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • Combo 端口（10/100/1000BaseT(X) 或 100/1000BaseSFP+）

    5

  • 标准

    IEEE 802.1D-2004，用于生成树协议 (STP)
    IEEE 802.1p，用于服务等级
    IEEE 802.1Q，用于 VLAN 标记
    IEEE 802.1s，用于多生成树协议 (MSTP)
    IEEE 802.1w，用于快速生成树协议 (RSTP)
    IEEE 802.1X，用于授权认证
    IEEE 802.3，用于 10BaseT
    IEEE 802.3ab，用于 1000BaseT(X)
    IEEE 802.3ad，用于 LACP 端口聚合
    IEEE 802.3u，用于 100BaseT(X)
    IEEE 802.3x，用于流量控制
    IEEE 802.3z，用于 1000BaseX

  • 过滤

    802.1Q VLAN、GMRP、GVRP、IGMP v1/v2、基于端口的 VLAN

  • 工业协议

    EtherNet/IP、Modbus TCP

  • 管理

    Back Pressure Flow Control（背压流量控制）、BOOTP、DDM、DHCP Option 66/67/82、DHCP Server/Client、Flow Control（流量控制）、IPv4/IPv6、LLDP、Port Mirror（端口镜像）、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP

  • MIB

    Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1, 2, 3, 9, RSTP MIB

  • 冗余协议

    链路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2

  • 安全

    广播风暴保护、HTTPS/SSL、端口锁定、RADIUS、SSH、TACACS+、SNMPv3

  • 对时服务

    NTP Server/Client、SNTP

  • IGMP 分组

    256

  • MAC 地址表大小

    8 K

  • 最大 VLAN 数量

    64

  • 数据包缓冲区大小

    1 Mb

  • 优先级队列

    4

  • VLAN ID 范围

    VID 1 至 4094

  • LED 指示灯

    PWR1、PWR2、FAULT、10/100/1000M（TP 端口）、100/1000M（SFP 端口）、MSTR/HEAD、CPLR/TAIL

  • Console 端口

    RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）

  • DIP 开关

    Turbo Ring、Master、耦合器、预留

  • 电源接头

    2 个可拆卸 6 触点接线端子

  • 输入电流

    0.69 A @ 24 VDC

  • 输入电压

    12/24/48 VDC，冗余双电源输入

  • 工作电压

    9.6 至 60 VDC

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    87.1 x 135 x 107 mm（3.43 x 5.31 x 4.21 英寸）

  • 重量

    1510 g (3.33 lb)

  • 安装

    导轨式安装，壁挂式安装（带可选套件）

  • 工作温度

    EDS-G509：0 至 60°C（32 至 140°F）
    EDS-G509-T：-40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 自由落体

    IEC 60068-2-32

  • EMC

    EN 55032/24

  • EMI

    CISPR 32，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
    IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
    IEC 61000-4-5 Surge：电源：2 kV；信号：1 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF

  • 海事

    ABS、DNV-GL、LR、NK

  • 轨道交通

    EN 50121-4

  • 安全

    EN 60950-1，UL 508

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 时间

    598,659 小时

  • 标准

    Telcordia (Bellcore)，GB

软件、固件和驱动程序
