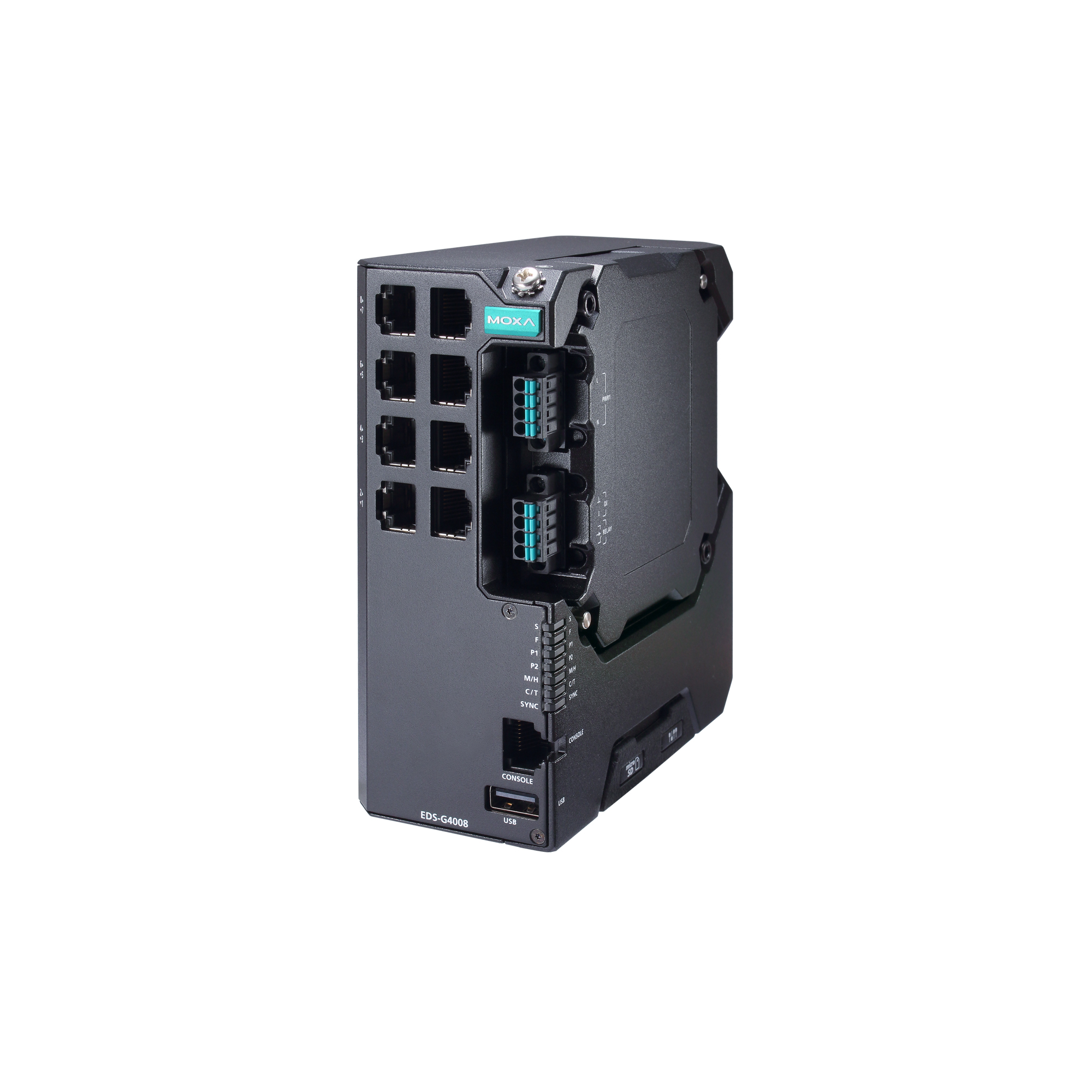

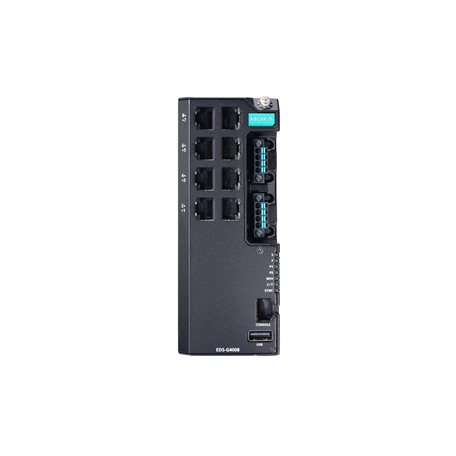

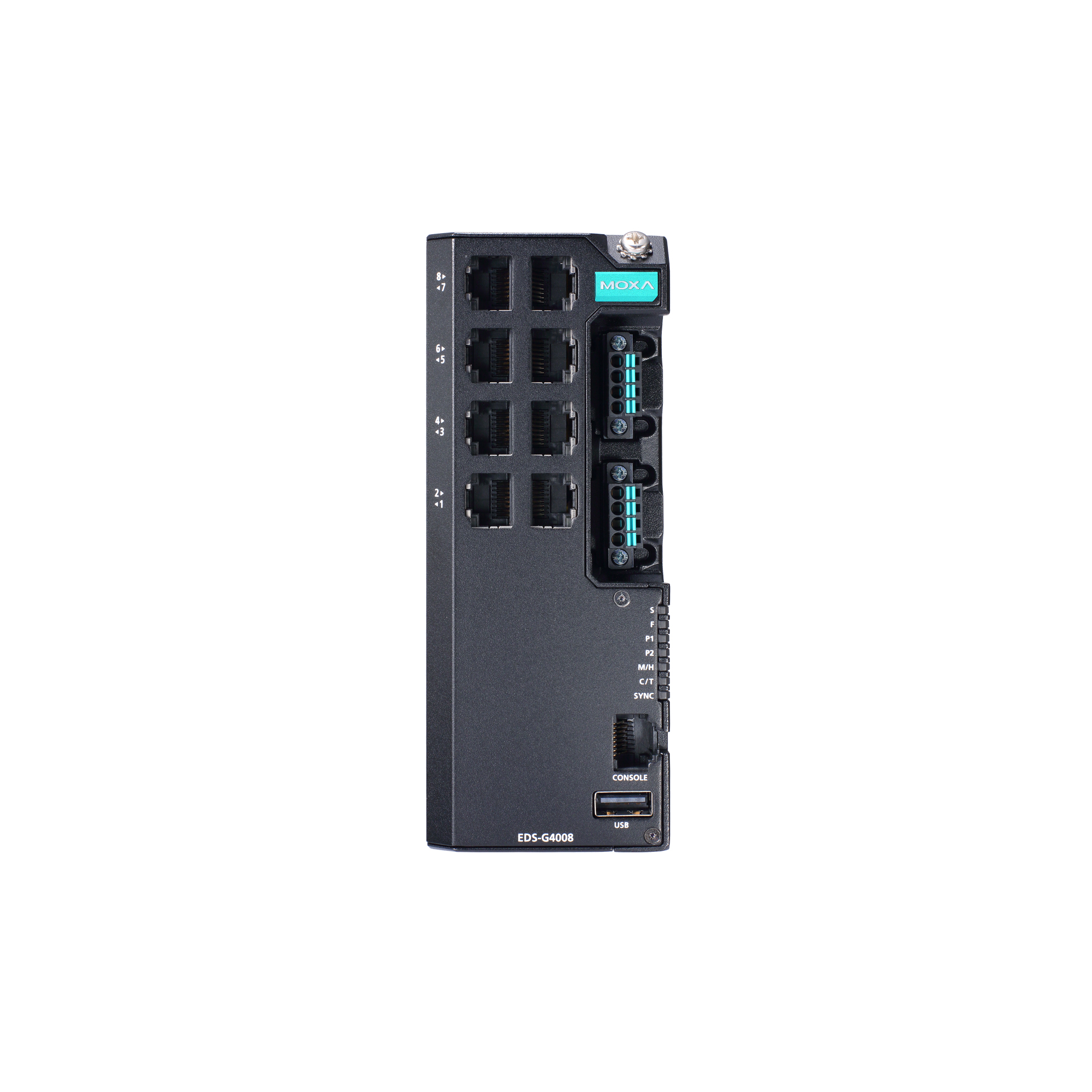

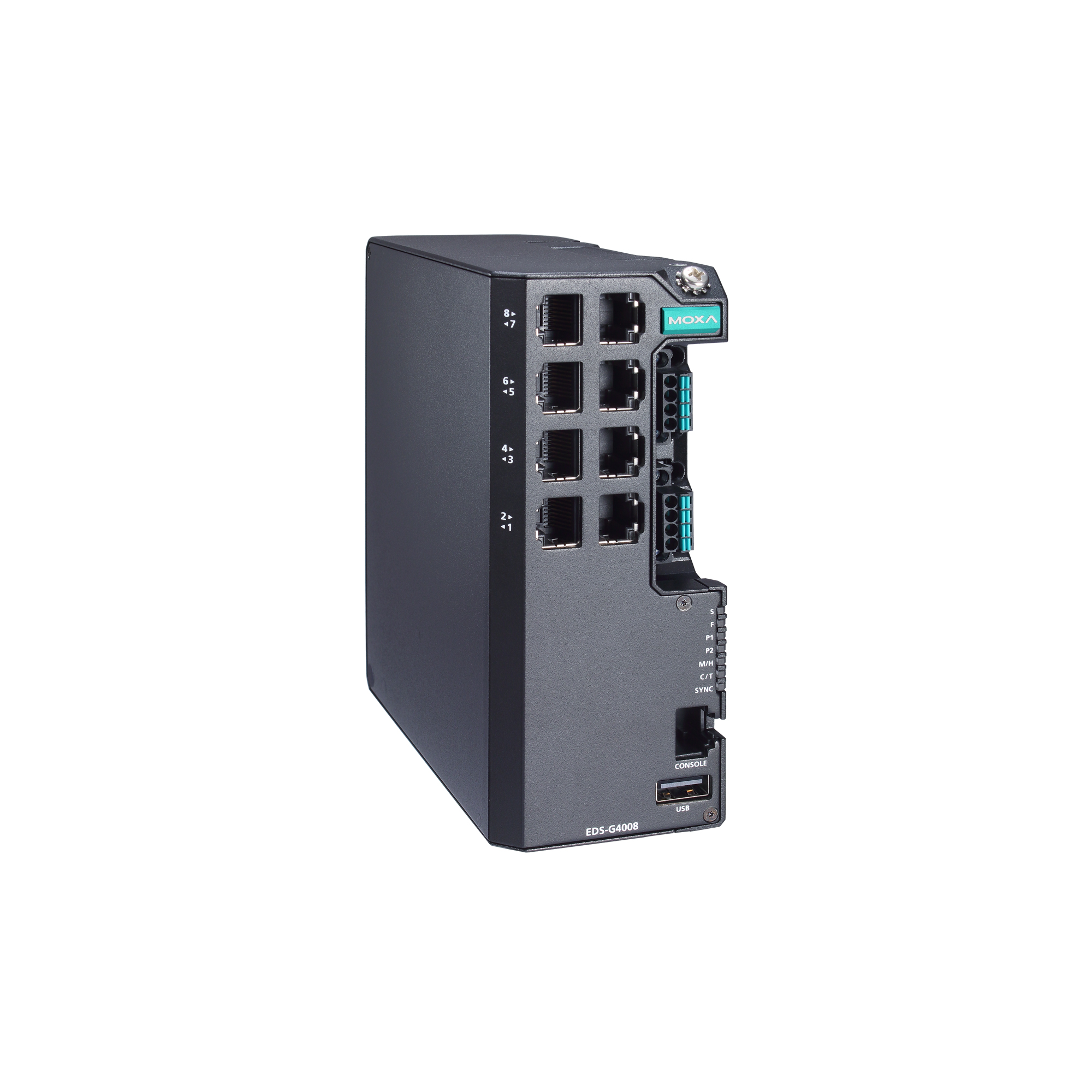

EDS-G4008 系列

8G 端口全千兆网管型工业以太网交换机

moxa-eds-g4008-series-image-(1).jpg | Moxa
moxa-eds-g4008-series-image-1-(1).jpg | Moxa
moxa-eds-g4008-series-image-2-(1).jpg | Moxa

特点和优势

  • 根据 IEC 62443-4-1 开发并符合 IEC 62443-4-2 工业网络安全标准
  • 支持 Turbo Ring 和 Turbo Chain(自愈时间 < 50 ms @ 250 台交换机),以及 RSTP/STP 网络冗余
  • 多种电源输入选项,可灵活部署
  • 紧凑而灵活的外壳设计,适合狭窄空间
  • MXstudio 轻松实现可视化的工业网络管理

认证

  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-nema-ts2-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

联系销售人员

介绍

EDS-G4008 系列配备 8 个千兆以太网端口,非常适用于将现有网络升级至千兆速率,或者构建新的全千兆骨干网络。千兆传输速率提高了带宽,实现高性能网络快速传输大量视频、语音和数据。

Turbo Ring、Turbo Chain 和 RSTP/STP 等以太网冗余技术,增强了系统可靠性和骨干网络可用性。EDS-G4008 系列专为严苛要求的应用而设计,例如:视频和过程监控、ITS 和 DCS 系统,这些应用均可受益于可扩展的骨干通信。

EDS-G4008 系列符合 IEC 62443-4-2 和 IEC 62443-4-1 工业网络安全认证,涵盖产品安全和安全开发生命周期要求,可帮助我们的客户满足安全工业网络设计的合规性要求。



  • 10/100/1000BaseT(X) 端口(RJ45 接头)

    8
    自动 MDI/MDI-X 连接
    速率自适应
    全/半双工模式

  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3u,用于 100BaseT(X)
    IEEE 802.3ab,用于 1000BaseT(X)
    IEEE 802.3x,用于流量控制
    IEEE 802.3ad,用于 LACP 端口聚合
    IEEE 802.1Q,用于 VLAN 标记
    IEEE 802.1D-2004,用于生成树协议 (STP)
    IEEE 802.1w,用于快速生成树协议 (RSTP)
    IEEE 802.1p,用于服务等级
    IEEE 802.1X,用于授权认证

  • 过滤

    GMRP、GVRP、GARP、802.1Q VLAN、IGMP Snooping v1/v2/v3、IGMP Querier

  • 管理

    IPv4/IPv6、Flow control(流量控制)、Back Pressure Flow Control(背压流量控制)、DHCP Server/Client、ARP、RARP、LLDP、Port Mirror(端口镜像)、Linkup Delay(链路恢复延迟)、SMTP、SNMP Trap、SNMP Inform、SNMPv1/v2c/v3、RMON、TFTP、SFTP、HTTP、HTTPS、Telnet、Syslog、Private MIB(私有 MIB)

  • MIB

    P-BRIDGE MIB、Q-BRIDGE MIB、IEEE8021-SPANNING-TREE-MIB、IEEE8021-PAEMIB、IEEE8023-LAG-MIB、LLDP-EXT-DOT1-MIB、LLDP-EXT-DOT3-MIB、SNMPv2-MIB、RMON MIB Groups 1、2、3、9

  • 冗余协议

    STP、RSTP、Turbo Ring v2、Turbo Chain、环网耦合、双归属、链路聚合

  • 安全

    广播风暴保护、速率限制、信任访问控制、静态端口锁定、MAC Sticky、HTTPS/SSL、SSH、RADIUS、TACACS+、登录和密码策略

  • 对时服务

    SNTP、NTP Server/Client、NTP 授权认证

  • 协议

    IPv4/IPv6、TCP/IP、UDP、ICMP、ARP、RARP、TFTP、DNS、NTP Client、DHCP Server、DHCP Client、802.1X、QoS、HTTPS、HTTP、Telnet、SMTP、SNMPv1/v2c/v3、RMON、Syslog

  • MAC 地址表大小

    16 K

  • 巨型帧大小

    9.216 KB

  • 最大 VLAN 数量

    256

  • VLAN ID 范围

    VID 1 至 4094

  • IGMP 分组

    512

  • 优先级队列

    4

  • 数据包缓冲区大小

    1 Mb

  • LED 指示灯

    PWR1、PWR2、STATE、FAULT、MSTR/HEAD、CPLR/TAIL、SYNC

  • Console 端口

    RS-232(TxD、RxD、GND),8-pin RJ45(115200、n、8、1)

  • USB 接头

    USB Type A(预留)

  • 报警功能通道

    1,继电器输出:1 A @ 24 VDC

  • 数字输入通道

    1

  • 数字输入

    +13 至 +30 V 表示状态 1
    -30 至 +3 V 表示状态 0
    最大输入电流:8 mA

  • 按钮

    复位按钮

  • DIP 开关

    Turbo Ring、Master、耦合器、预留

  • 连接

    2 个可拆卸 4 触点接线端子

  • 预装电源模块

    -LV/-LV-T 型号:PWR-100–LV
    -HV/-HV-T 型号:PWR-105-HV-I

  • 注意

    EDS-G4008 系列支持模块化电源。型号名称和电源参数由安装的电源模块决定。

    例如:
    EDS-G4008-T + PWR-100-LV = EDS-G4008-LV-T
    EDS-G4008-T + PWR-105-HV-I = EDS-G4008-HV-T

    如果安装其他电源模块,请参见相应型号的规范。例如,如果用 PWR-105-HV-I 更换 EDSG4008-LV-T 的电源模块,请参见 EDS-G4008-HV-T 的规范。

  • 输入电压

    -LV/-LV-T 型号:12/24/48 VDC,冗余双输入
    -HV/-HV-T 型号:110/220 VDC/VAC,单输入

  • 工作电压

    -LV/-LV-T 型号:9.6 至 60 VDC
    -HV/-HV-T 型号:88 至 300 VDC,85 至 264 VAC

  • 输入电流

    -LV/-LV-T 型号:12-48 VDC,1.50-0.40 A 或 24 VDC,0.70 A
    -HV/-HV-T 型号:110-220 VAC,50-60 Hz,0.30-0.20 A 或 110-220 VDC,0.30-0.20 A

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 功耗(最大)

    EDS-G4008-LV(-T) 型号:8.84 W
    EDS-G4008-HV(-T) 型号:10.73 W

  • IP 等级

    IP40

  • 尺寸

    55 x 140 x 120 mm(2.17 x 5.51 x 4.72 英寸)

  • 重量

    859.5 g (1.89 lb)

  • 安装

    导轨式安装,壁挂式安装(带可选套件)

  • 外壳

    金属

  • 工作温度

    标准型号:-10 至 60°C(14 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 工业网络安全

    IEC 62443-4-1
    IEC 62443-4-2

  • 安全

    UL 61010-2-201、EN 62368-1 (LVD)

  • EMC

    EN 55032/35,EN 61000-6-2/-6-4

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:8 kV;空气:15 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:20 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:4 kV
    IEC 61000-4-5 Surge:电源:4 kV;信号:4 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 振动

    IEC 60068-2-6

  • 冲击

    IEC 60068-2-27

  • 自由落体

    IEC 60068-2-32

  • 轨道交通

    EN 50121-4

  • 交通控制

    NEMA TS2

  • 时间

    EDS-G4008-LV/-LV-T 型号:1,098,085 小时
    EDS-G4008-HV/-HV-T 型号:511,204 小时

  • 标准

    Telcordia SR332

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
Software Package for MXview One Series (Windows version)
374.0 MB
软件包
SHA-512
v1.3.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2024年1月31日 2024年1月31日 发布说明
Software Package for MXview One Series (Linux version)
333.4 MB
软件包
SHA-512
v1.3.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
2024年1月31日 2024年1月31日 发布说明
Firmware for EDS-4000 and EDS-G4000 Series
65.6 MB
固件
SHA-512
v3.2
2023年8月16日 2023年8月16日 发布说明
Software Package for EDS-4000 and EDS-G4000 Series (MIB)
356.0 KB
软件包
SHA-512
v3.2
2023年8月16日 2023年8月16日 发布说明

支持文件

名称 类型 语言 版本 发布日期
QIG for EDS-G4008 Series
2.5 MB
QIG 英文 v1.1 2023年1月18日 2023年1月18日
Manual for EDS-4000 and EDS-G4000 Series
11.7 MB
手册 英文 v1.1 2023年1月18日 2023年1月18日
Command Line Interface Manual for EDS-4000 and EDS-G4000 Series
2.5 MB
手册 英文 v1.0 2022年4月27日 2022年4月27日
2D CAD for EDS-G4008 Series (2D-EDS-G4008)
3.1 MB
2D CAD 英文 2022年3月7日 2022年3月7日
EDS-G4008 系列产品资料
2.2 MB
产品资料表 中文 v1.0 2022年2月10日 2022年2月10日

可用型号 (4)

显示图片
moxa-eds-g4008-lv-image.jpg | MoxaEDS-G4008-LVmoxa-eds-g4008-lv-t-image.jpg | MoxaEDS-G4008-LV-Tmoxa-eds-g4008-hv-image.jpg | MoxaEDS-G4008-HVmoxa-eds-g4008-hv-t-image.jpg | MoxaEDS-G4008-HV-T
10/100/1000BaseT(X) 端口, RJ45 接头8888
工作电压9.6 至 60 VDC9.6 至 60 VDC88 至 300 VDC, 85 至 264 VAC88 至 300 VDC, 85 至 264 VAC
预装电源模块PWR-100-LVPWR-100-LVPWR-105-HV-IPWR-105-HV-I
工作温度-10 至 60°C-40 至 75°C-10 至 60°C-40 至 75°C
