EDS-619 系列

16+3G 端口紧凑型模块化网管型工业以太网交换机

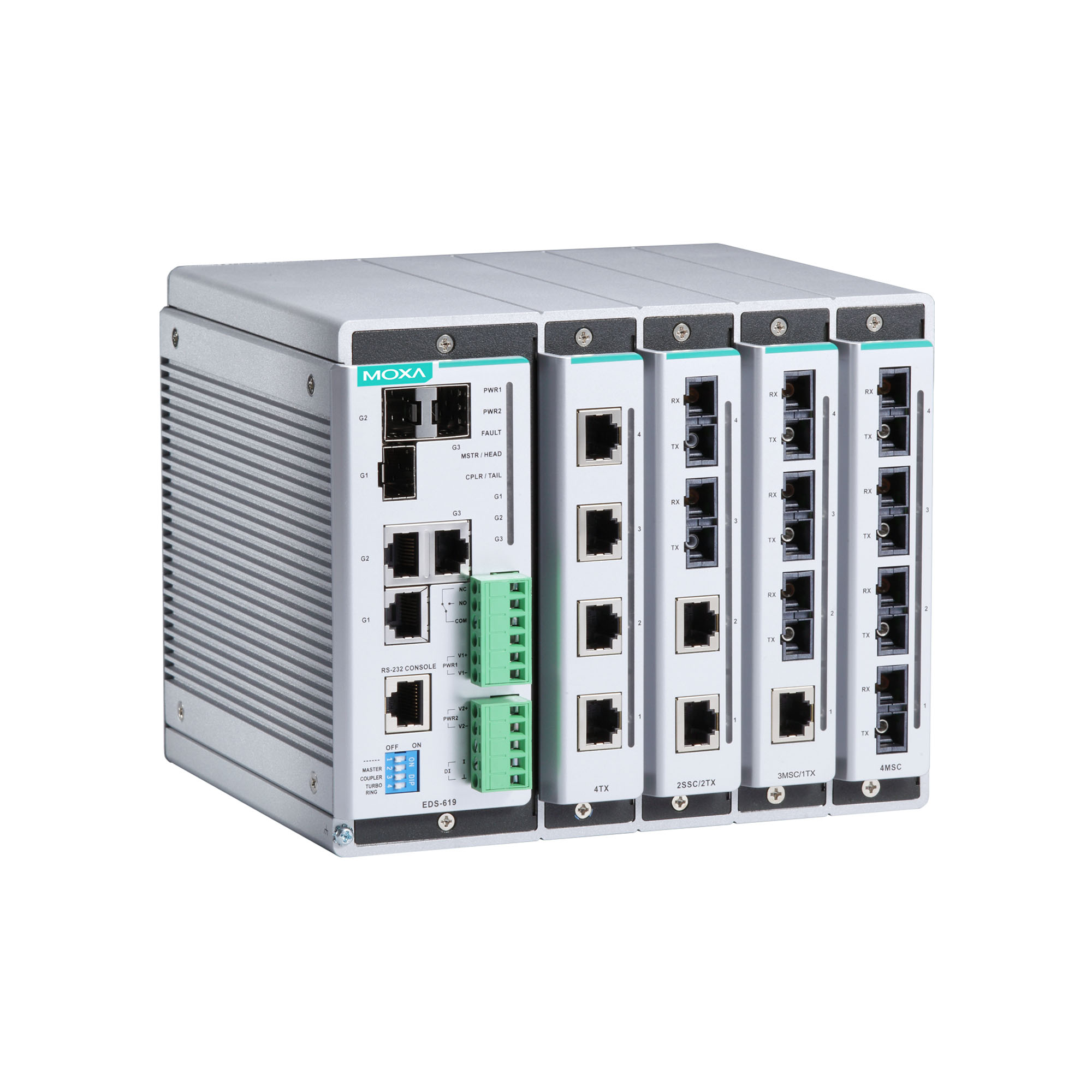

moxa-eds-619-series-image-1-(1).jpg | Moxa

特点和优势

  • 紧凑型交换机可支持多达 19 个光纤连接
  • 模块化设计,支持 4 端口电口/光纤组合
  • 可热插拔的接口模块,保障连续运行
  • 支持 Turbo Ring 和 Turbo Chain(自愈时间 < 20 ms @ 250 台交换机),以及 千兆以太网自愈时间 < 50 ms RSTP/STP 和 MSTP 网络冗余
  • TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和 SSH,用于增强网络安全
  • 通过 Web 浏览器、CLI、Telnet/串口 console、Windows 管理工具和 ABC-01 轻松管理网络
  • MXstudio 轻松实现可视化的工业网络管理

认证

  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

联系销售人员

介绍

EDS-619 系列的紧凑和多功能模块化设计,可以组合不同光纤和电口模块,创建适用于任何自动化网络的交换机解决方案。EDS-619 采用模块化设计,可安装多达 3 个千兆以太网端口和 16 个百兆以太网端口,同时先进的 Turbo Ring 和 Turbo Chain(自愈时间 < 20 ms)、RSTP/STP 和 MSTP 网络冗余技术,增强了系统可靠性和骨干网络可用性。

这款产品提供 -40 至 75°C 宽温型号。EDS-619 系列支持多种可靠的智能功能,包括 IEEE 1588 PTPv2、EtherNet/IP、Modbus TCP、LLDP、DHCP Option 82、SNMP Inform、QoS、IGMP snooping、VLAN、TACACS+、IEEE 802.1X、HTTPS、SSH、SNMPv3 等,适用于任何严苛的工业环境。



其他特点和优势

  • 命令行界面 (CLI),可快速配置主要管理功能

  • SNMP Inform,提供可靠的事件管理功能

  • LLDP,支持自动拓扑发现

  • DHCP Option 82,用于不同策略分配 IP 地址

  • 基于软件的 IEEE 1588 PTPv2(精密时间协议),支持精确的网络时间同步 基于硬件的 IEEE 1588 PTPv2 需要 CM-600-4TX-PTP 模块。

  • 支持 EtherNet/IP 和 Modbus TCP 协议的设备管理和监控

  • 兼容 PROFINET 协议,可实现透明数据传输

  • 支持端口镜像功能,便于在线调试

  • IGMP snooping 和 GMRP,用于过滤组播流量

  • 基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP,可简化网络规划

  • QoS(IEEE 802.1p/1Q 和 ToS/DiffServ)提高了网络稳定性

  • 端口聚合,可优化网络带宽

  • SNMPv1/v2c/v3 支持不同级别的网络管理

  • RMON 支持主动、高效的网络监控

  • 带宽管理,可预防出现不稳定的网络状态

  • 基于 MAC 地址的端口锁定功能,防止未经授权的访问

  • 通过电子邮件和继电器输出自动发出异常警告



  • 数字输入

    +13 至 +30 V 表示状态 1
    -30 至 +3 V 表示状态 0
    最大输入电流: 8 mA

  • 报警功能通道

    继电器输出:1 A @ 24 VDC

  • 模块

    4 个插槽,用于 4 端口接口模块、10/100BaseT(X) 或 100BaseFX 的任意组合

  • 标准

    IEEE 802.1D-2004,用于生成树协议 (STP)
    IEEE 802.1p,用于服务等级
    IEEE 802.1Q,用于 VLAN 标记
    IEEE 802.1s,用于多生成树协议 (MSTP)
    IEEE 802.1w,用于快速生成树协议 (RSTP)
    IEEE 802.1X,用于授权认证
    IEEE 802.3,用于 10BaseT
    IEEE 802.3ab,用于 1000BaseT(X)
    IEEE 802.3ad,用于 LACP 端口聚合
    IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3x,用于流量控制

  • 过滤

    GMRP、GVRP、IGMP v1/v2、基于端口的 VLAN

  • 工业协议

    EtherNet/IP、Modbus TCP

  • 管理

    Back Pressure Flow Control(背压流量控制)、BOOTP、DDM、DHCP Option 66/67/82、DHCP Server/Client、Flow control(流量控制)、IPv4/IPv6、LLDP、Port Mirror(端口镜像)、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP

  • MIB

    Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB

  • 冗余协议

    链路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2

  • 安全

    广播风暴保护、HTTPS/SSL、端口锁定、RADIUS、SSH、TACACS+

  • 对时服务

    NTP Server/Client,SNTP

  • IGMP 分组

    256

  • MAC 地址表大小

    8 K

  • 最大 VLAN 数量

    64

  • 数据包缓冲区大小

    1 Mb

  • 优先级队列

    4

  • VLAN ID 范围

    VID 1 至 4094

  • LED 指示灯

    PWR1、PWR2、FAULT、MSTR/HEAD、CPLR/TAIL、G1/G2/G3

  • Console 端口

    RS-232(TxD、RxD、GND),8-pin RJ45(115200、n、8、1)

  • 以太网接口

    Turbo Ring、Master、耦合器、预留

  • 连接

    1 个可拆卸 6 触点接线端子

  • 输入电压

    12/24/48 VDC,冗余双电源输入

  • 过载电流保护

    支持

  • 反接保护

    支持

  • IP 等级

    IP30

  • 尺寸

    185 x 151 x 157.2 mm(7.28 x 5.95 x 6.19 英寸)

  • 重量

    2950 g (6.51 lb)

  • 安装

    导轨式安装,壁挂式安装(带可选套件)

  • 工作温度

    EDS-619:0 至 60°C(32 至 140°F)
    EDS-619-T:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 自由落体

    IEC 60068-2-32

  • EMC

    EN 55032/24、EN 61000-6-2/-6-4

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:1 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 危险环境

    ATEX,Class I Division 2

  • 海事

    ABS、DNV-GL、LR、NK

  • 轨道交通

    EN 50121-4

  • 安全

    EN 60950-1、UL 508、UL 60950-1

  • 冲击

    IEC 60068-2-27

  • 交通控制

    NEMA TS2

  • 振动

    IEC 60068-2-6

  • 时间

    475,816 小时

  • 标准

    Telcordia (Bellcore),GB

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
MXview Trial Version
331.7 MB
软件包 v3.0
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
2019年3月21日 2019年3月21日 发布说明
EDS file for EDS-619 Series
15.0 KB
软件包 v1.3
2018年1月18日 2018年1月18日 发布说明
EtherNet/IP AOI (19P) for EDS-619 Series
82.9 KB
软件包 v1.2.0
2018年1月18日 2018年1月18日 发布说明
Firmware for EDS-619 Series
1.9 MB
固件 v3.8
2017年5月3日 2017年5月3日 发布说明
SNMP MIB file for EDS-619 Series
141.8 KB
软件包 v3.8
2017年5月3日 2017年5月3日 发布说明
Moxa Ethernet Switch and Video Server Configurator
1.6 MB
管理工具 v5.3
  • Windows
  • Windows XP
2012年4月9日 2012年4月9日 发布说明

支持文件

名称 类型 语言 版本 发布日期
EDS-619 系列产品资料表
1.9 MB
产品资料表 中文 v1.1 2019年8月26日 2019年8月26日
Tech Note: Dual Homing for Turbo Ring V2
70.4 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Dual Ring for Turbo Ring V2
59.6 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for a Turbo Ring
60.4 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for Turbo Ring V2
64.3 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Chain
59.1 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring
59.2 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring V2
54.9 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技术说明 英文 v1.0 2019年2月12日 2019年2月12日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB
手册 英文 v5.2 2019年2月12日 2019年2月12日
2D CAD for EDS-619
522.0 KB
2D CAD 英文 2018年1月19日 2018年1月19日
Moxa Managed Ethernet Switch User's Manual
5.0 MB
手册 英文 v9.5 2017年10月16日 2017年10月16日
QIG for EDS-619 Series
6.0 MB
QIG 英文 v5.0 2017年5月3日 2017年5月3日
Industrial Protocols User's Guide
6.9 MB
手册 英文 v6.0 2014年6月2日 2014年6月2日

可用型号 (2)

显示图片
moxa-eds-619-image.jpg | MoxaEDS-619moxa-eds-619-t-image.jpg | MoxaEDS-619-T
层级22
端口总数1919
模块
10/100BaseT(X) 和/或 100BaseFX
4 slots for up to 16 10/100BaseT(X) and/or 100BaseFX ports4 slots for up to 16 10/100BaseT(X) and/or 100BaseFX ports
Combo 端口
10/100/1000BaseT(X) 或 100/1000BaseSFP
33
工作温度0 to 60°C-40 to 75°C
