EDS-608 系列

8 端口紧凑型模块化网管型工业以太网交换机

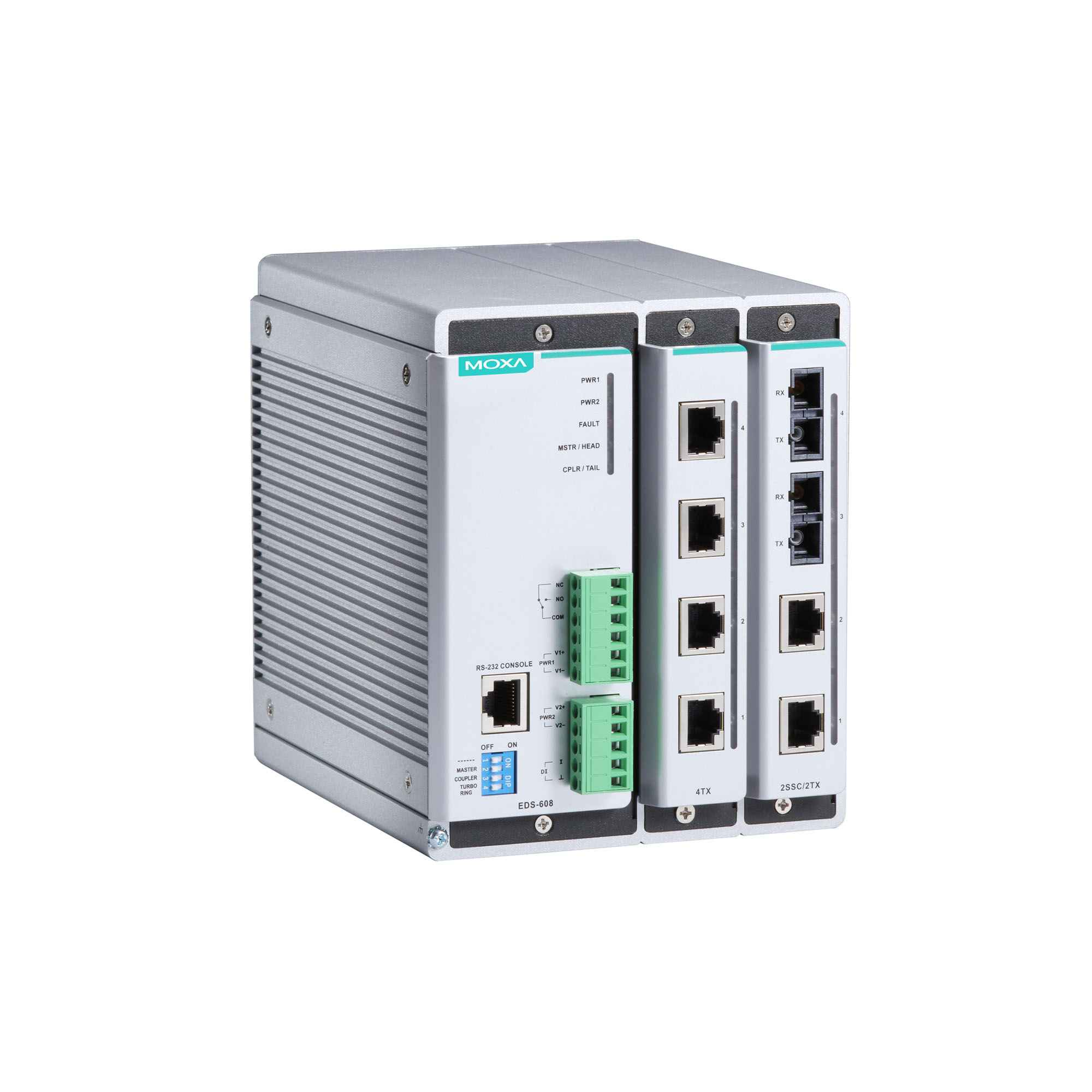

moxa-eds-608-series-image-1-(1).jpg | Moxa

特点和优势

  • 模块化设计，支持 4 端口电口/光纤组合
  • 可热插拔的接口模块，保障连续运行
  • 支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机），以及 RSTP/STP/MSTP 网络冗余
  • TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和 SSH，用于增强网络安全
  • 通过 Web 浏览器、CLI、Telnet/串口 console、Windows 管理工具和 ABC-01 轻松管理网络
  • MXstudio 轻松实现可视化的工业网络管理

认证

  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

联系销售人员

介绍

EDS-608 系列的紧凑和多功能模块化设计，可以组合不同光纤和电口模块，创建适用于任何自动化网络的交换机解决方案。EDS-608 采用模块化设计，可安装 8 个百兆以太网端口，并支持先进的 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms）、RSTP/STP 和 MSTP 网络冗余技术，增强了系统可靠性和骨干网络可用性。

这款产品提供 -40 至 75°C 宽温型号。EDS-608 系列支持多种可靠的智能功能，包括 IEEE 1588 PTPv2、EtherNet/IP、Modbus TCP、LLDP、DHCP Option 82、SNMP Inform、QoS、IGMP snooping、VLAN、TACACS+、IEEE 802.1X、HTTPS、SSH、SNMPv3 等，适用于任何严苛的工业环境。



其他特点和优势

  • 命令行界面 (CLI)，可快速配置主要管理功能

  • SNMP Inform，提供可靠的事件管理功能

  • LLDP，支持自动拓扑发现

  • DHCP Option 82，用于不同策略分配 IP 地址

  • 基于软件的 IEEE 1588 PTPv2（精密时间协议），支持精确的网络时间同步

  • 支持 EtherNet/IP 和 Modbus TCP 协议的设备管理和监控

  • 兼容 PROFINET 协议，可实现透明数据传输

  • 通过电子邮件和继电器输出自动发出异常警告

  • IGMP snooping 和 GMRP，用于过滤组播流量

  • 基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，可简化网络规划

  • QoS（IEEE 802.1p/1Q 和 TOS/DiffServ）提高了网络稳定性

  • 端口聚合，可优化网络带宽

  • SNMPv1/v2c/v3 支持不同级别的网络管理

  • RMON 支持主动、高效的网络监控

  • 带宽管理，可预防出现不稳定的网络状态

  • 基于 MAC 地址的端口锁定功能，防止未经授权的访问

  • 支持端口镜像功能，便于在线调试



  • 数字输入

    +13 至 +30 V 表示状态 1
    -30 至 +3 V 表示状态 0
    最大输入电流： 8 mA

  • 报警功能通道

    继电器输出：1 A @ 24 VDC

  • 模块

    2 个插槽，用于 4 端口接口模块、10/100BaseT(X) 或 100BaseFX 的任意组合

  • 标准

    IEEE 802.1D-2004，用于生成树协议 (STP)
    IEEE 802.1p，用于服务等级
    IEEE 802.1Q，用于 VLAN 标记
    IEEE 802.1s，用于多生成树协议 (MSTP)
    IEEE 802.1w，用于快速生成树协议 (RSTP)
    IEEE 802.1X，用于授权认证
    IEEE 802.3，用于 10BaseT
    IEEE 802.3ad，用于 LACP 端口聚合
    IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3x，用于流量控制

  • 过滤

    GMRP、GVRP、IGMP v1/v2、基于端口的 VLAN

  • 工业协议

    EtherNet/IP、Modbus TCP

  • 管理

    Back Pressure Flow Control（背压流量控制）、BOOTP、DHCP Option 66/67/82、DHCP Server/Client、Flow control（流量控制）、IPv4/IPv6、LLDP、Port Mirror（端口镜像）、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP

  • MIB

    Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB

  • 冗余协议

    链路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2

  • 安全

    广播风暴保护、HTTPS/SSL、端口锁定、RADIUS、SSH、TACACS+

  • 对时服务

    NTP Server/Client，SNTP

  • IGMP 分组

    256

  • MAC 地址表大小

    8 K

  • 最大 VLAN 数量

    64

  • 数据包缓冲区大小

    1 Mb

  • 优先级队列

    4

  • VLAN ID 范围

    VID 1 至 4094

  • LED 指示灯

    PWR1、PWR2、FAULT、MSTR/HEAD、CPLR/TAIL

  • Console 端口

    RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）

  • 以太网接口

    Turbo Ring、Master、耦合器、预留

  • 连接

    1 个可拆卸 6 触点接线端子

  • 输入电压

    12/24/48 VDC，冗余双电源输入

  • 过载电流保护

    支持

  • 反接保护

    支持

  • IP 等级

    IP30

  • 尺寸

    124.9 x 151 x 157.2 mm（4.92 x 5.95 x 6.19 英寸）

  • 重量

    2080 g (4.59 lb)

  • 安装

    导轨式安装，壁挂式安装（带可选套件）

  • 工作温度

    EDS-608：0 至 60°C（32 至 140°F）
    EDS-608-T：-40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 自由落体

    IEC 60068-2-32

  • EMC

    EN 55032/24、EN 61000-6-2/-6-4

  • EMI

    CISPR 32，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
    IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
    IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF

  • 海事

    ABS、DNV-GL、LR、NK

  • 轨道交通

    EN 50121-4

  • 安全

    EN 60950-1、UL 508、UL 60950-1

  • 冲击

    IEC 60068-2-27

  • 交通控制

    NEMA TS2

  • 振动

    IEC 60068-2-6

  • 时间

    596,219 小时

  • 标准

    Telcordia (Bellcore)，GB
