EDS-510A 系列

7+3G 端口千兆网管型工业以太网交换机

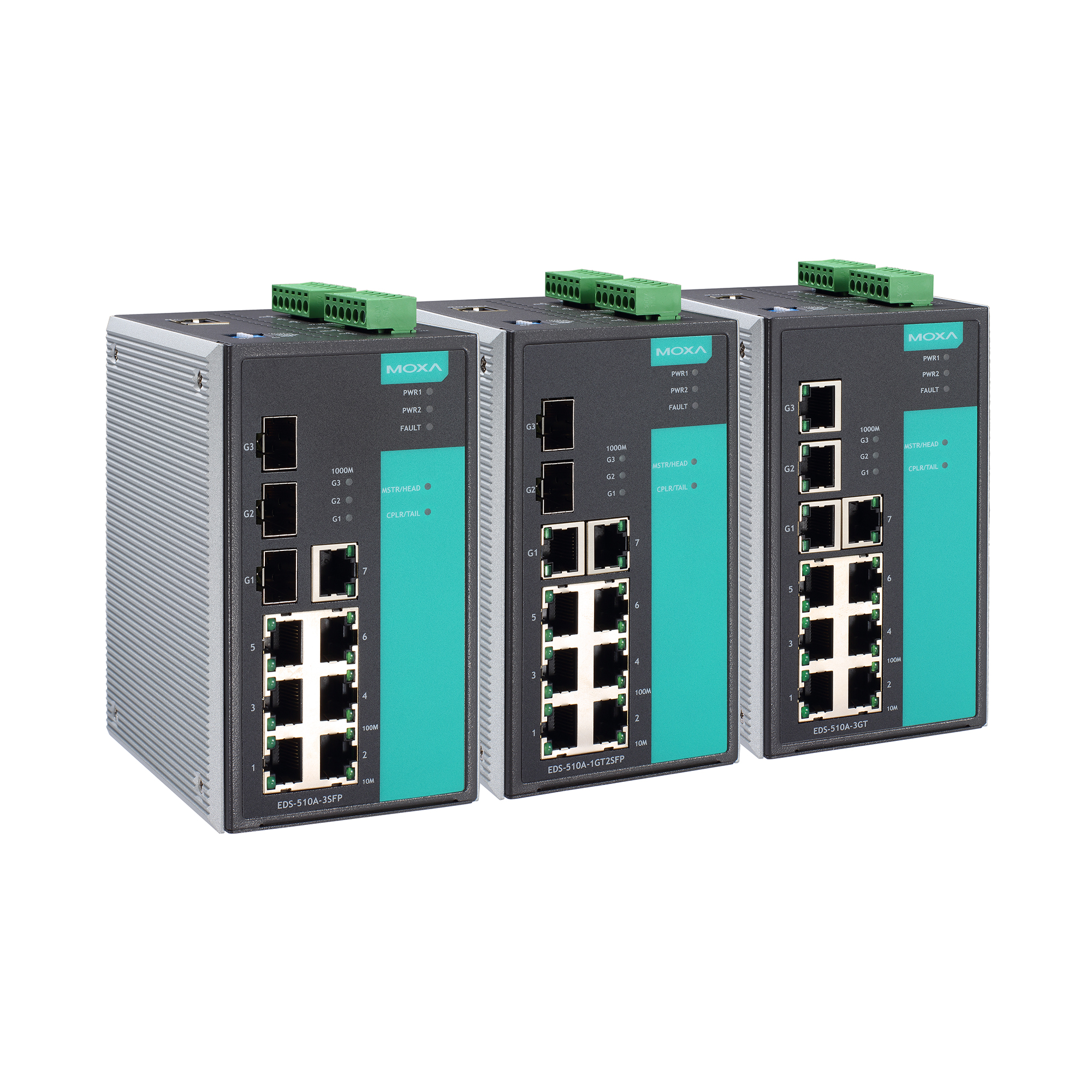

moxa-eds-510a-series-image-1-(1).jpg | Moxa

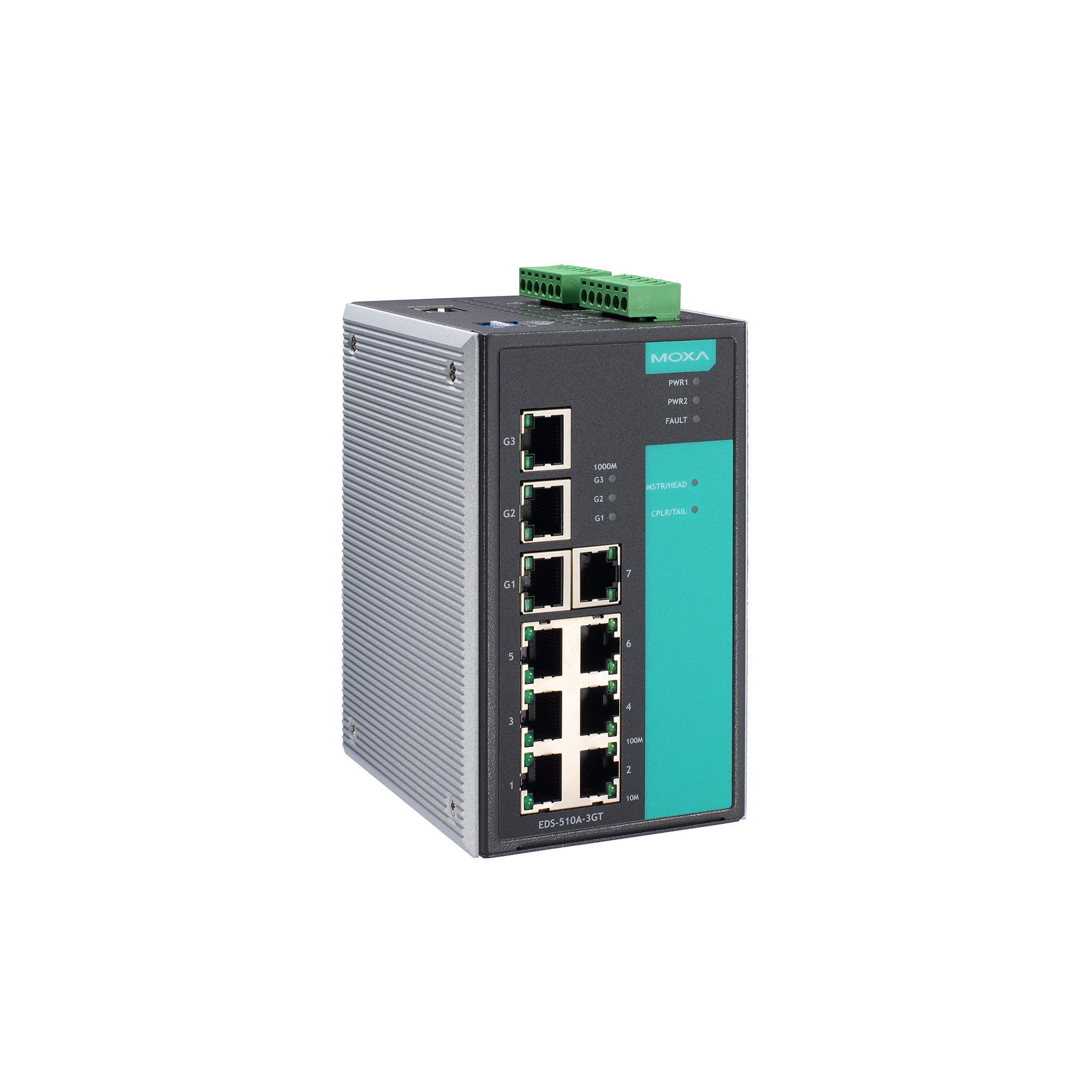

moxa-eds-510a-series-image-2-(1).jpg | Moxa

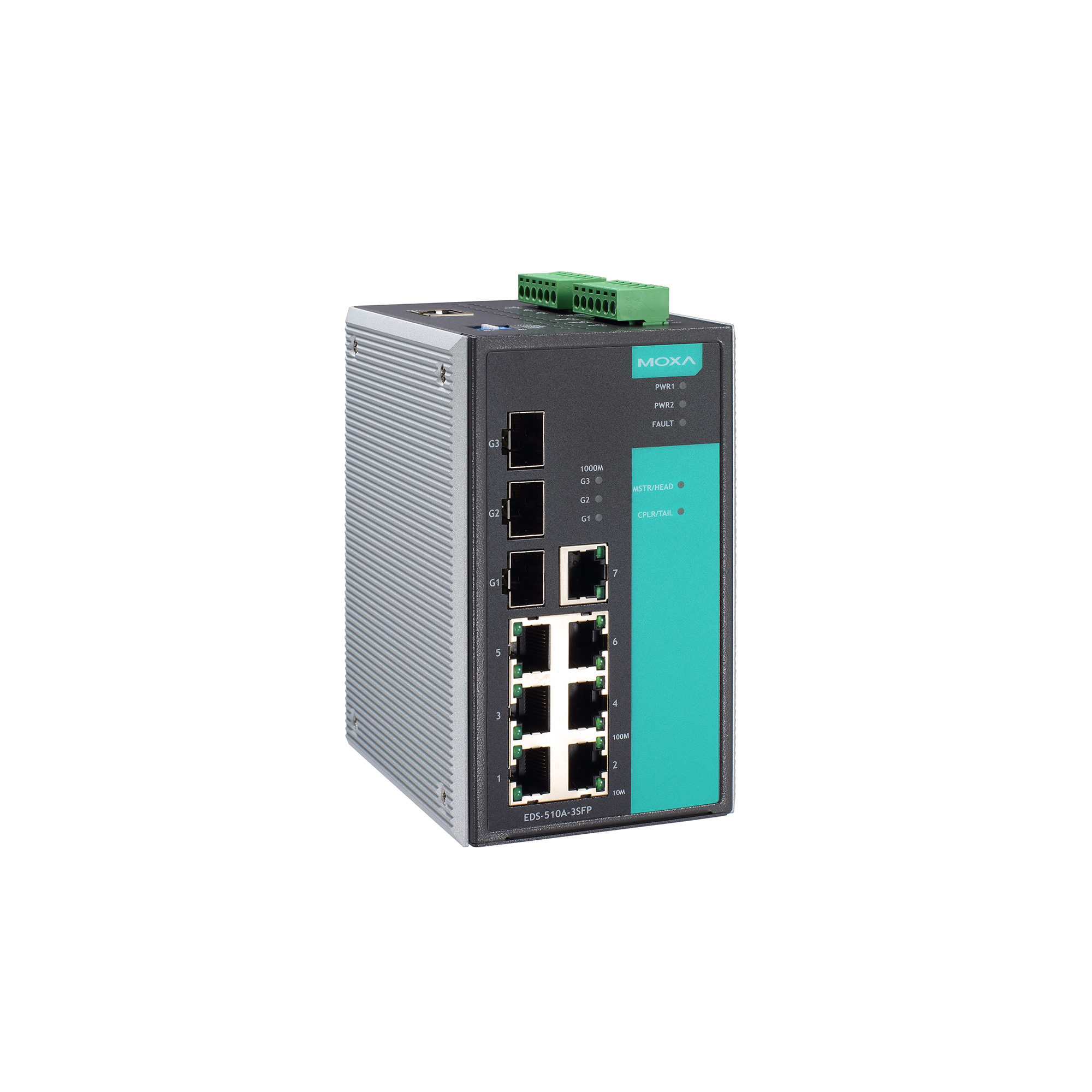

moxa-eds-510a-series-image-3-(1).jpg | Moxa

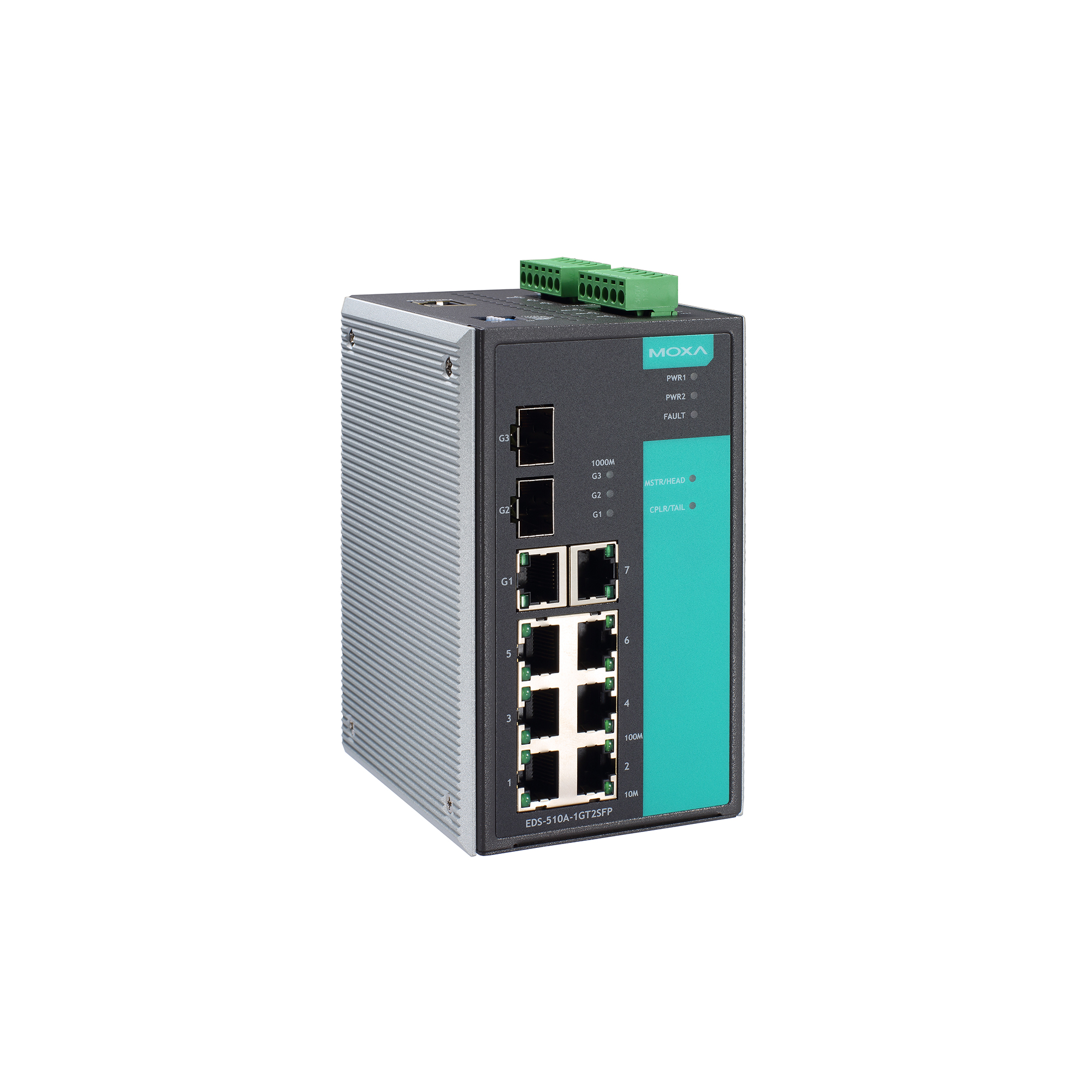

moxa-eds-510a-series-image-4-(1).jpg | Moxa

特点和优势

  • 2 个千兆以太网端口用于构建冗余环网,1 个千兆以太网端口用于上行链路
  • 支持 Turbo Ring 和 Turbo Chain(自愈时间 <20 ms @ 250 台交换机),以及 千兆以太网自愈时间 < 50 ms RSTP/STP/MSTP 网络冗余
  • TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和 SSH,用于增强网络安全
  • 通过 Web 浏览器、CLI、Telnet/串口 console、Windows 管理工具和 ABC-01 轻松管理网络

认证

  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

联系销售人员

介绍

EDS-510A 千兆网管型冗余工业以太网交换机配备多达 3 个千兆以太网端口,非常适用于构建 Turbo Ring 千兆冗余网络,备用的千兆以太网端口可用于上行链路。Turbo Ring、Turbo Chain(自愈时间 < 20 ms)、RSTP/STP 和 MSTP 等以太网冗余技术,增强了系统可靠性和骨干网络可用性。

EDS-510A 系列专为严苛要求的通信应用而设计,例如:视频和过程监控、ITS 和 DCS 系统,这些应用均可受益于可扩展的骨干通信网络。



其他特点和优势

  • 命令行界面 (CLI),可快速配置主要管理功能

  • DHCP Option 82,用于不同策略分配 IP 地址

  • 支持 EtherNet/IP 和 Modbus TCP 协议的设备管理和监控

  • IGMP snooping 和 GMRP,用于过滤组播流量

  • 基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP,可简化网络规划

  • QoS(IEEE 802.1p/1Q 和 TOS/DiffServ)提高了网络稳定性

  • 端口聚合,可优化网络带宽

  • SNMPv1/v2c/v3 支持不同级别的网络管理

  • RMON 支持主动、高效的网络监控

  • 带宽管理,可预防出现不稳定的网络状态

  • 基于 MAC 地址的端口锁定功能,防止未经授权的访问

  • 通过电子邮件和继电器输出自动发出异常警告



  • 报警功能通道

    2,纯电阻性负载:1 A @ 24 VDC

  • 数字输入通道

    2

  • 数字输入

    +13 至 +30 V 表示状态 1
    -30 至 +3 V 表示状态 0
    最大输入电流:8 mA

  • 按钮

    复位按钮

  • 10/100BaseT(X) 端口(RJ45 接头)

    7
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • 10/100/1000BaseT(X) 端口(RJ45 接头)

    EDS-510A-1GT2SFP 系列:1
    EDS-510A-3GT 系列:3

    支持的功能:
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • 1000BaseSFP 插槽

    EDS-510A-1GT2SFP 系列:2
    EDS-510A-3SFP 系列:3

  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3ab,用于 1000BaseT(X)
    IEEE 802.3z,用于 1000BaseSX/LX/LHX/ZX
    IEEE 802.1X,用于授权认证
    IEEE 802.1D-2004,用于生成树协议 (STP)
    IEEE 802.1w,用于快速生成树协议 (RSTP)
    IEEE 802.1s,用于多生成树协议 (MSTP)
    IEEE 802.1Q,用于 VLAN 标记
    IEEE 802.1p,用于服务等级
    IEEE 802.3x,用于流量控制
    IEEE 802.3ad,用于 LACP 端口聚合

  • 过滤

    802.1Q VLAN、基于端口的 VLAN、IGMP v1/v2、GVRP、GMRP

  • 工业协议

    EtherNet/IP、Modbus TCP

  • 管理

    IPv4/IPv6、SNMPv1/v2c/v3、LLDP、Port Mirror(端口镜像)、Back Pressure Flow Control(背压流量控制)、BOOTP、DDM、DHCP Option 66/67/82、DHCP Server/Client、Fiber check、Flow control(流量控制)、RARP、RMON、SMTP、SNMP Inform、Syslog、Telnet、TFTP

  • MIB

    MIB-II、Bridge MIB、Ethernet-like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1, 2, 3, 9, RSTP MIB

  • 冗余协议

    STP、MSTP、RSTP、LACP、链路聚合、Turbo Chain、Turbo Ring v1/v2

  • 安全

    HTTPS/SSL、RADIUS、TACACS+、端口锁定、SSH

  • 对时服务

    NTP Server/Client、SNTP

  • IGMP 分组

    256

  • MAC 地址表大小

    8 K

  • 最大 VLAN 数量

    64

  • 数据包缓冲区大小

    1 Mb

  • 优先级队列

    4

  • VLAN ID 范围

    VID 1 至 4094

  • LED 指示灯

    PWR1、PWR2、FAULT、10/100M(TP 端口)、1000M(光纤端口)、MSTR/HEAD、CPLR/TAIL

  • Console 端口

    RS-232 (TxD、RxD、GND),8-pin RJ45(115200、n、8、1)

  • 以太网接口

    Turbo Ring、Master、耦合器、预留

  • 连接

    2 个可拆卸 6 触点接线端子

  • 输入电流

    EDS-510A-1GT2SFP 系列:0.38 A @ 24 VDC
    EDS-510A-3GT 系列:0.55 A @ 24 VDC
    EDS-510A-3SFP 系列:0.39 A @ 24 VDC

  • 输入电压

    24 VDC,冗余双电源输入

  • 工作电压

    12 至 45 VDC

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    80.2 x 135 x 105 mm(3.16 x 5.31 x 4.13 英寸)

  • 重量

    1170 g (2.58 lb)

  • 安装

    导轨式安装,壁挂式安装(带可选套件)

  • 工作温度

    标准型号:-10 至 60°C(14 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 安全

    EN 60950-1、UL 60950-1、CSA C22.2 编号 60950-1、UL 508

  • 危险环境

    ATEX,Class I Division 2

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:20 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 交通控制

    NEMA TS2

  • 海事

    DNV-GL

  • 冲击

    IEC 60068-2-27

  • 自由落体

    IEC 60068-2-31

  • 振动

    IEC 60068-2-6

  • 时间

    204,901 小时

  • 标准

    Telcordia (Bellcore),GB

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
MXview Trial Version
331.7 MB
软件包 v3.0
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
2019年3月21日 2019年3月21日 发布说明
EtherNet/IP FactoryTalk View
34.8 MB
软件包 v1.5
2018年1月18日 2018年1月18日 发布说明
EDS file for EDS-510A Series
12.8 KB
软件包 v1.3
2018年1月18日 2018年1月18日 发布说明
EtherNet/IP AOI (10P) for EDS-510A Series
82.9 KB
软件包 v1.2.0
2018年1月18日 2018年1月18日 发布说明
Firmware for EDS-510A Series
1.8 MB
固件 v3.8
2017年5月2日 2017年5月2日 发布说明
SNMP MIB file for EDS-510A Series
141.8 KB
软件包 v3.7
2017年4月10日 2017年4月10日 发布说明
Moxa Ethernet Switch and Video Server Configurator
1.6 MB
管理工具 v5.3
  • Windows
  • Windows XP
2012年4月9日 2012年4月9日 发布说明
Firmware for EDS-510A Series
1.4 MB
固件 v2.6
2009年12月20日 2009年12月20日 发布说明

支持文件

名称 类型 语言 版本 发布日期
EDS-510A 系列产品资料表
3.1 MB
产品资料表 中文 v1.1 2019年7月26日 2019年7月26日
QIG for EDS-510A Series
1.9 MB
QIG 英文 v9.2 2019年3月18日 2019年3月18日
Tech Note: Dual Homing for Turbo Ring V2
70.4 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Dual Ring for Turbo Ring V2
59.6 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for a Turbo Ring
60.4 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for Turbo Ring V2
64.3 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Chain
59.1 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring
59.2 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring V2
54.9 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技术说明 英文 v1.0 2019年2月12日 2019年2月12日
2D CAD for EDS-510A
321.7 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EDS-510A-3SFP-2SSC TOP
910.7 KB
2D CAD 英文 2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB
手册 英文 v5.2 2017年10月19日 2017年10月19日
Moxa Managed Ethernet Switch User's Manual
5.0 MB
手册 英文 v9.5 2017年10月16日 2017年10月16日
Communication Redundancy User's Manual
1.2 MB
手册 英文 v5.0 2014年8月13日 2014年8月13日
Industrial Protocols User's Guide
6.9 MB
手册 英文 v6.0 2014年6月2日 2014年6月2日
Manual for EDS-510A Series (HIG)
3.1 MB
手册 英文 v8.0 2014年5月25日 2014年5月25日
