EDS-508A 系列

8 端口网管型工业以太网交换机

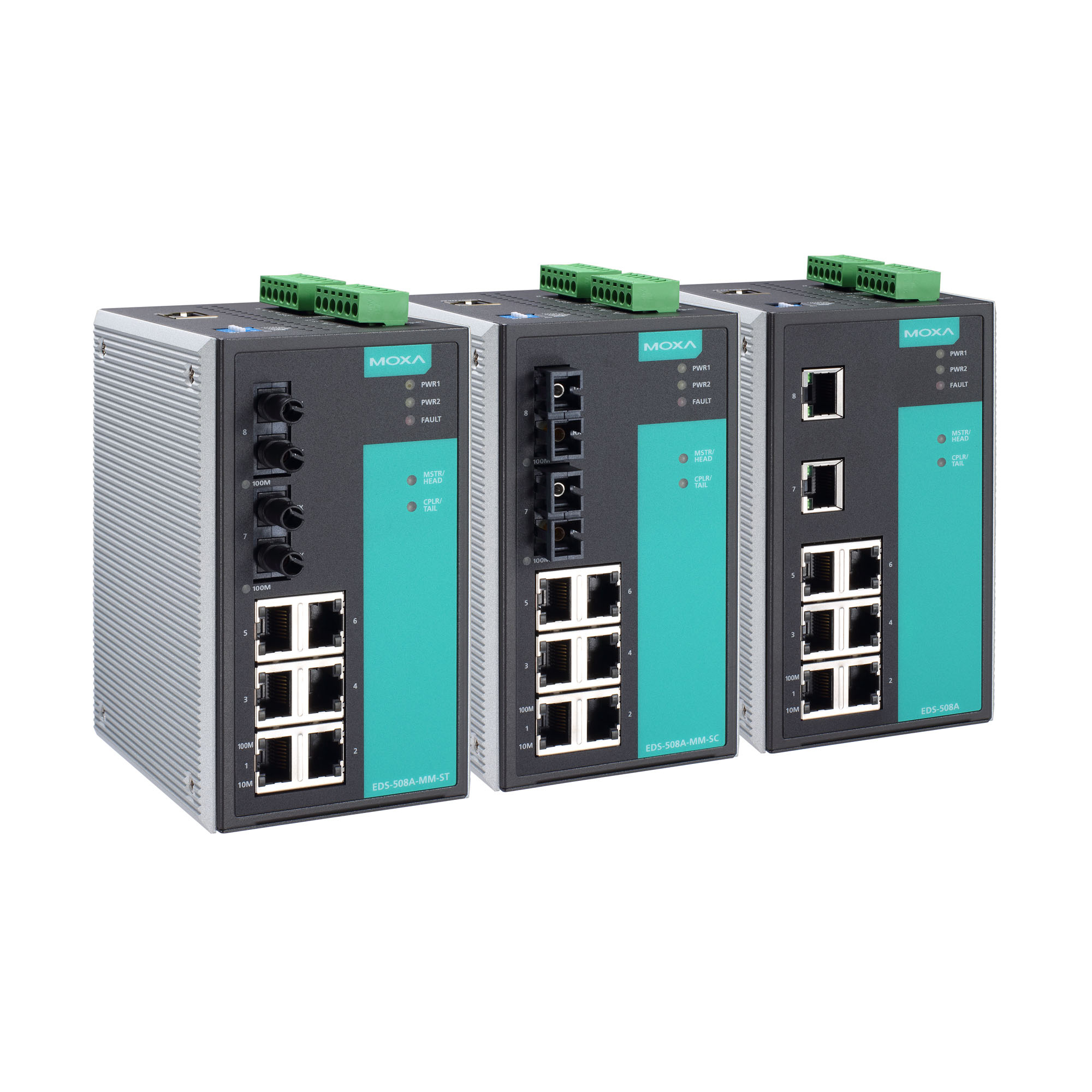

moxa-eds-508a-series-image-1-(1).jpg | Moxa

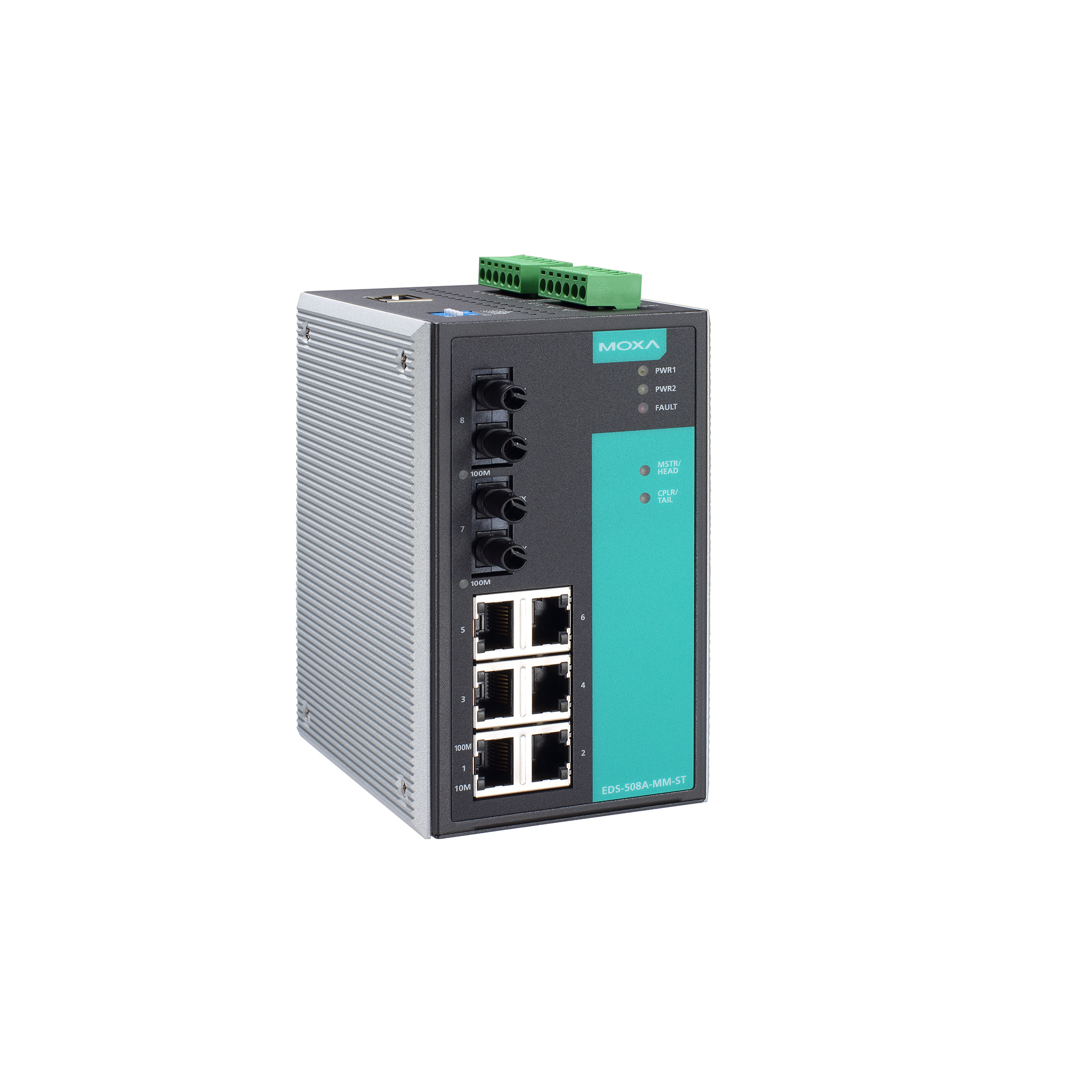

moxa-eds-508a-series-image-2-(1).jpg | Moxa

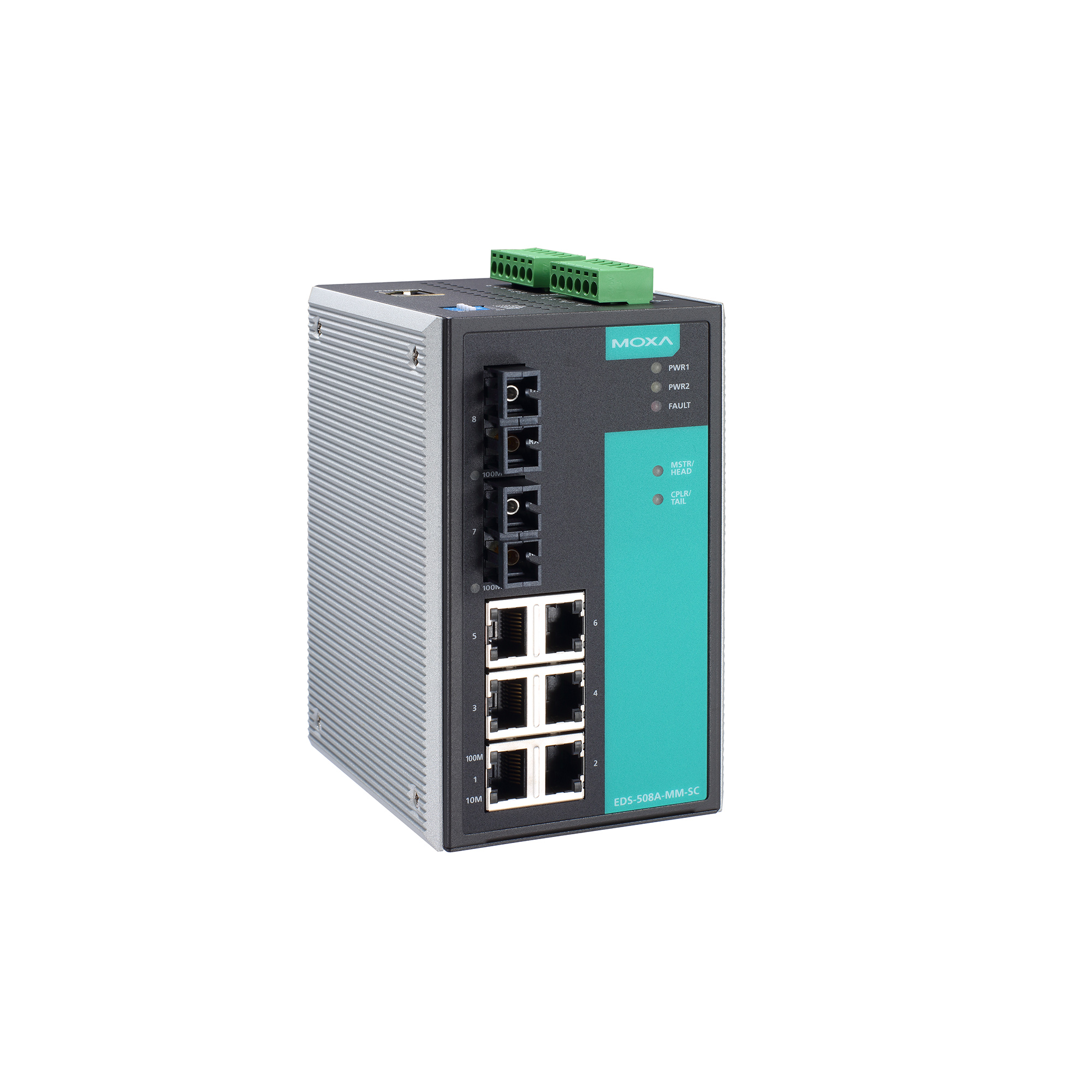

moxa-eds-508a-series-image-3-(1).jpg | Moxa

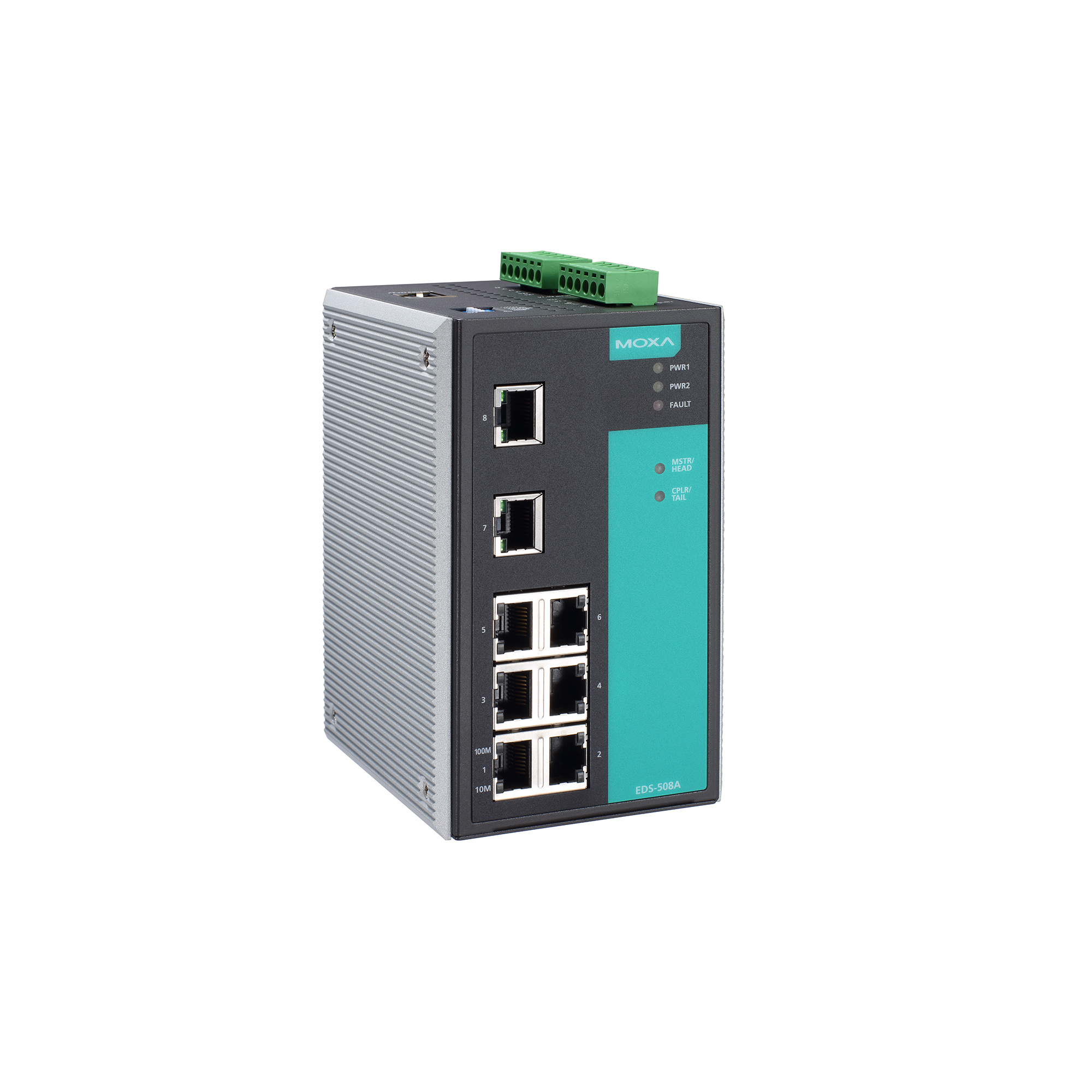

moxa-eds-508a-series-image-4-(1).jpg | Moxa

特点和优势

  • 支持 Turbo Ring 和 Turbo Chain(自愈时间 < 20 ms @ 250 台交换机),以及 RSTP/STP/MSTP 网络冗余
  • TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和 SSH,用于增强网络安全性
  • 通过 Web 浏览器、CLI、Telnet/串口 console、Windows 管理工具和 ABC-01 轻松管理网络
  • MXstudio 轻松实现可视化工业网络

认证

  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

EDS-508A 8 端口网管型工业以太网交换机采用先进的 Turbo Ring 和 Turbo Chain(自愈时间 < 20 ms),RSTP/STP 和 MSTP 网络冗余技术,增强了系统可靠性和骨干网络可用性。这款产品支持 -40 至 75°C 宽温型号,EDS-508A 交换机还配备先进的管理和安全功能,适用于任何严苛的工业环境。



其他特点和优势

  • 命令行界面 (CLI),可快速配置主要管理功能

  • DHCP Option 82,用于不同策略分配 IP 地址

  • 支持 EtherNet/IP 和 Modbus TCP 协议的设备管理和监控

  • 兼容 PROFINET 协议,可实现透明数据传输

  • 通过电子邮件和继电器输出自动发出异常警告

  • IGMP snooping 和 GMRP,用于过滤组播流量

  • 基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP,可简化网络规划

  • QoS(IEEE 802.1p/1Q 和 TOS/DiffServ)提高了网络稳定性

  • 端口聚合,可优化网络带宽

  • RMON 支持主动、高效的网络监控

  • SNMPv1/v2c/v3 支持不同级别的网络管理

  • 带宽管理,可预防出现不稳定的网络状态

  • 基于 MAC 地址的端口锁定功能,防止未经授权的访问



  • 报警功能通道

    2,纯电阻性负载:1 A @ 24 VDC

  • 数字输入通道

    2

  • 数字输入

    +13 至 +30 V 表示状态 1
    -30 至 +3 V 表示状态 0
    最大输入电流:8 mA

  • 按钮

    复位按钮

  • 10/100BaseT(X) 端口(RJ45 接头)

    EDS-508A 系列:8
    EDS-508A-MM/SS 系列:6

    所有型号均支持:
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • 100BaseFX 端口(多模 SC 接头)

    EDS-508A-MM-SC 系列:2

  • 100BaseFX 端口(多模 ST 接头)

    EDS-508A-MM-ST 系列:2

  • 100BaseFX 端口(单模 SC 接头)

    EDS-508A-SS-SC 系列:2

  • 100BaseFX 端口,单模 SC 接头,80 km

    EDS-508A-SS-SC-80 系列:2

  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
    IEEE 802.1X,用于授权认证
    IEEE 802.1D-2004,用于生成树协议 (STP)
    IEEE 802.1w,用于快速生成树协议 (RSTP)
    IEEE 802.1s,用于多生成树协议 (MSTP)
    IEEE 802.1Q,用于 VLAN 标记
    IEEE 802.1p,用于服务等级
    IEEE 802.3x,用于流量控制
    IEEE 802.3ad,用于 LACP 端口聚合

  • 光纤





  • 过滤

    802.1Q VLAN、基于端口的 VLAN、IGMP v1/v2、GVRP、GMRP

  • 工业协议

    EtherNet/IP、Modbus TCP

  • 管理

    IPv4/IPv6、SNMPv1/v2c/v3、LLDP、Port Mirror(端口镜像)、Back Pressure Flow Control(背压流量控制)、BOOTP、DDM、DHCP Option 66/67/82、DHCP Server/Client、Fiber check、Flow control(流量控制)、RARP、RMON、SMTP、SNMP Inform、Syslog、Telnet、TFTP

  • MIB

    MIB-II、Bridge MIB、Ethernet-like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1, 2, 3, 9, RSTP MIB

  • 冗余协议

    STP、MSTP、RSTP、LACP、链路聚合、Turbo Chain、Turbo Ring v1/v2

  • 安全

    HTTPS/SSL、TACACS+、端口锁定、RADIUS、SSH

  • 对时服务

    NTP Server/Client、SNTP、IEEE 1588v2 PTP(基于软件)

  • IGMP 分组

    256

  • MAC 地址表大小

    8 K

  • 最大 VLAN 数量

    64

  • 数据包缓冲区大小

    1 Mb

  • 优先级队列

    4

  • VLAN ID 范围

    VID 1 至 4094

  • LED 指示灯

    PWR1、PWR2、FAULT、10/100M(TP 端口)、100M(光纤端口)、MSTR/HEAD、CPLR/TAIL

  • Console 端口

    RS-232(TxD、RxD、GND),8-pin RJ45(115200、n、8、1)

  • 以太网接口

    Turbo Ring、Master、耦合器、预留

  • 连接

    2 个可拆卸 6 触点接线端子

  • 输入电压

    12/24/48 VDC,冗余双电源输入

  • 工作电压

    9.6 至 60 VDC

  • 输入电流

    EDS-508A 系列:0.22 A @ 24 VDC
    EDS-508A-MM/SS 系列:0.30 A @ 24 VDC

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    80.2 x 135 x 105 mm(3.16 x 5.31 x 4.13 英寸)

  • 重量

    1040 g (2.3 lb)

  • 安装

    导轨式安装,壁挂式安装(带可选套件)

  • 工作温度

    标准型号:-10 至 60°C(14 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 安全

    EN 60950-1、UL 60950-1、CSA C22.2 编号 60950-1、UL 508

  • 危险环境

    ATEX,Class I Division 2

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:20 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:1 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 自由落体

    IEC 60068-2-31

  • 时间

    1,043,909 小时

  • 标准

    Telcordia (Bellcore),GB
