EDS-405A 系列

5 端口入门级网管型工业以太网交换机

moxa-eds-405a-series-image-1-(1).jpg | Moxa
moxa-eds-405a-series-image-2-(1).jpg | Moxa
moxa-eds-405a-series-image-3-(1).jpg | Moxa

特点和优势

  • 支持 Turbo Ring 和 Turbo Chain(自愈时间 < 20 ms @ 250 台交换机),以及 RSTP/STP 网络冗余
  • 支持 IGMP Snooping、QoS、IEEE 802.1Q VLAN 和基于端口的 VLAN
  • 通过 Web 浏览器、CLI、Telnet/串口 console、Windows 管理工具和 ABC-01 轻松管理网络
  • 默认启用 PROFINET 或 EtherNet/IP(PN 或 EIP 型号)
  • MXstudio 轻松实现可视化工业网络

认证

  • moxa-dnv-gl-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

EDS-405A 系列专为工业应用而设计。这款交换机配备各种实用的管理功能,例如:Turbo Ring、Turbo Chain、环网耦合、IGMP Snooping、IEEE 802.1Q VLAN、基于端口的 VLAN、QoS、RMON、带宽管理、端口镜像,以及通过电子邮件或继电器发出警告。使用 Web 管理界面或 EDS-405A 交换机顶部面板上的 DIP 开关,即可轻松设置 Turbo Ring。



其他特点和优势

  • DHCP Option 82,用于不同策略分配 IP 地址

  • 支持 EtherNet/IP、Modbus TCP 和 PROFINET (仅限 EDS-405A-PN 系列)协议的设备管理和监控

  • 支持 EtherNet/IP EDS(电子数据表)文件、自定义 AOI(附加指令)和 FactoryTalk® View 可视化面板

  • 提供 PROFINET GSDML 文件和 SIMATIC STEP 7 设备图标 (仅限 EDS-405A-PN 系列)

  • 支持端口镜像功能,便于在线调试

  • 基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP,可简化网络规划

  • QoS(IEEE 802.1p 和 TOS/DiffServ)提高了网络稳定性

  • RMON 支持主动、高效的网络监控

  • SNMPv1/v2c/v3 支持用于不同级别的网络管理

  • 带宽管理,可预防出现不稳定的网络状态



  • 10/100BaseT(X) 端口(RJ45 接头)

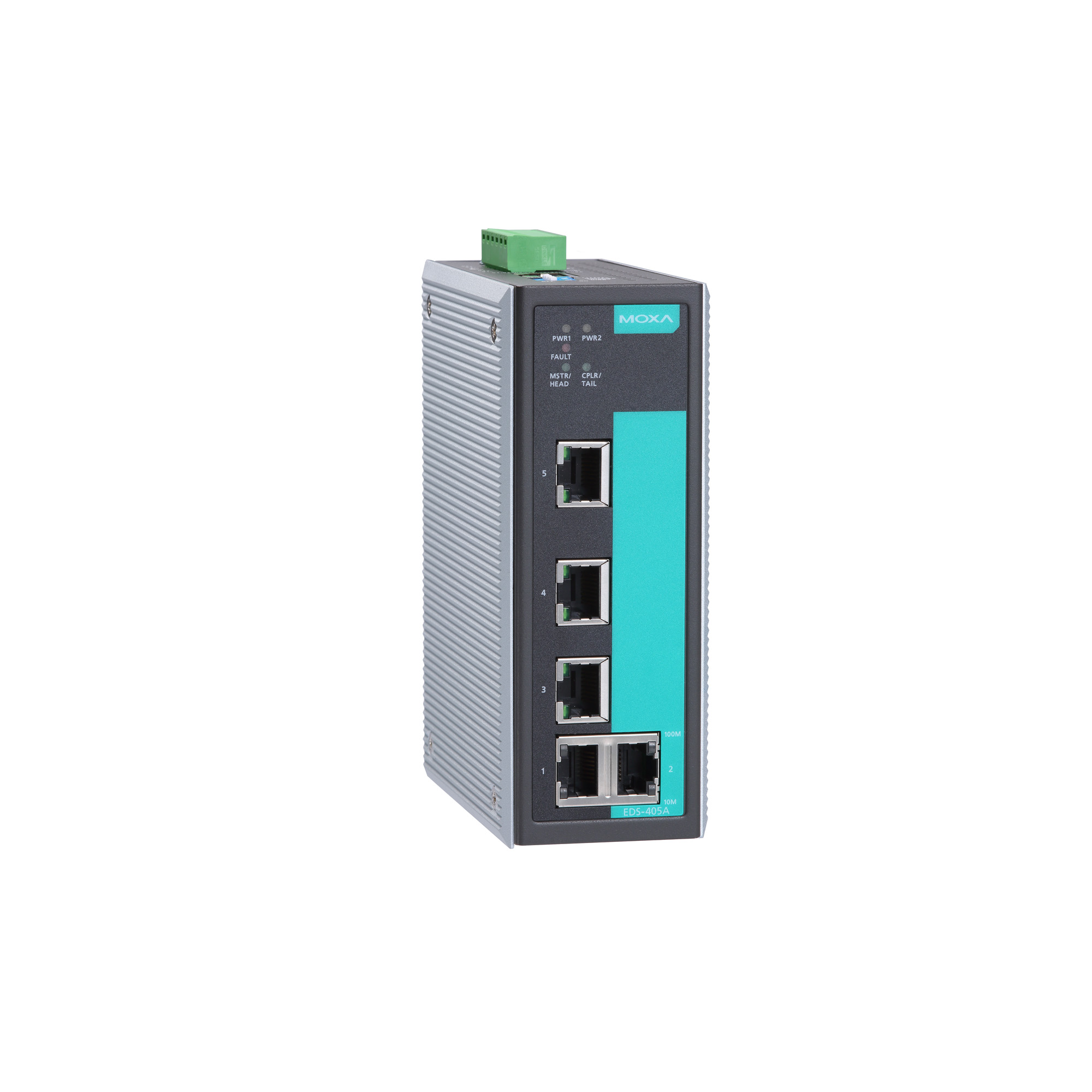

    EDS-405A,405A-EIP/PN/PTP 系列:5
    EDS-405A-MM-SC/MM-ST/SS-SC 系列:3

    所有型号均支持:
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • 100BaseFX 端口(多模 SC 接头)

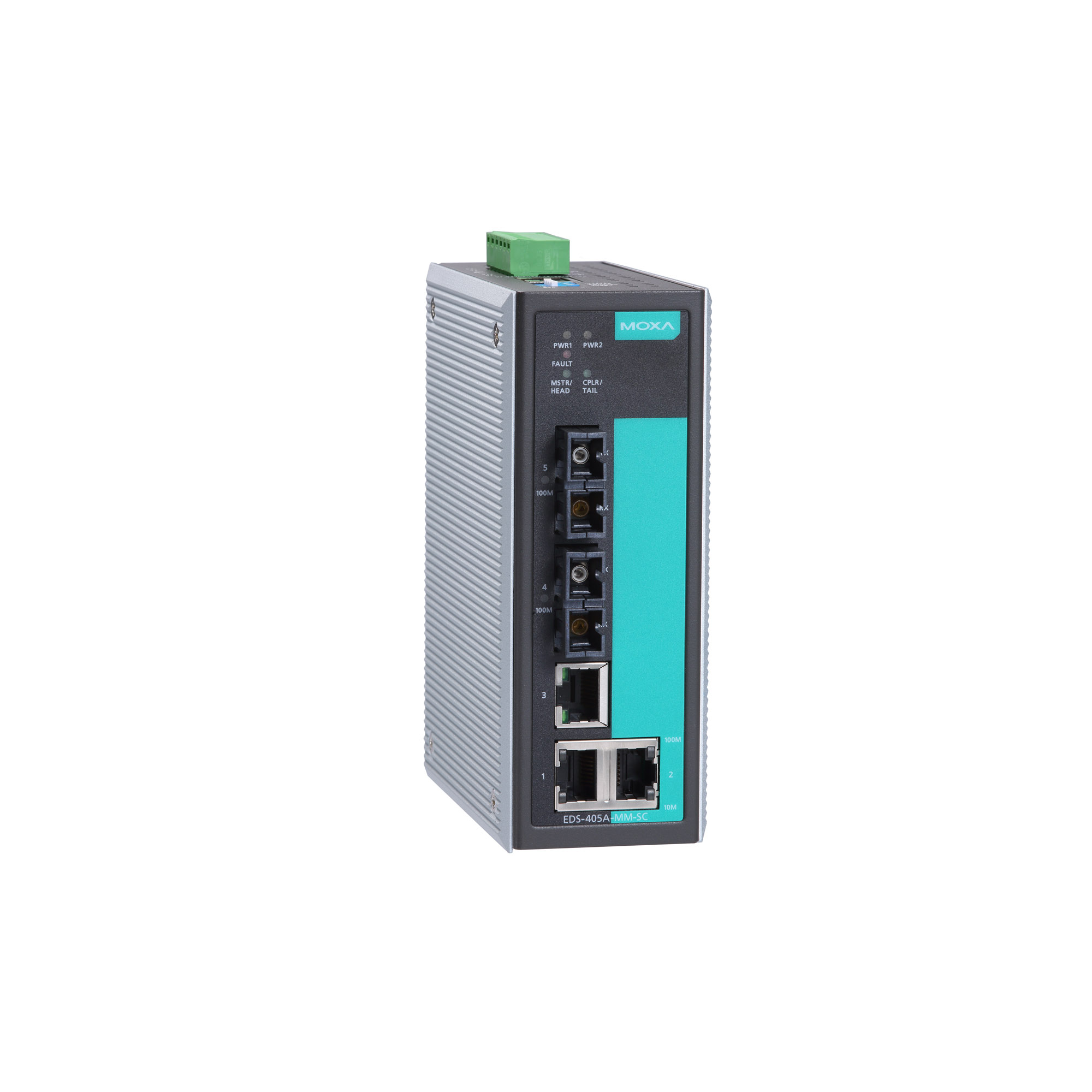

    EDS-405A-MM-SC 系列:2

  • 100BaseFX 端口(多模 ST 接头)

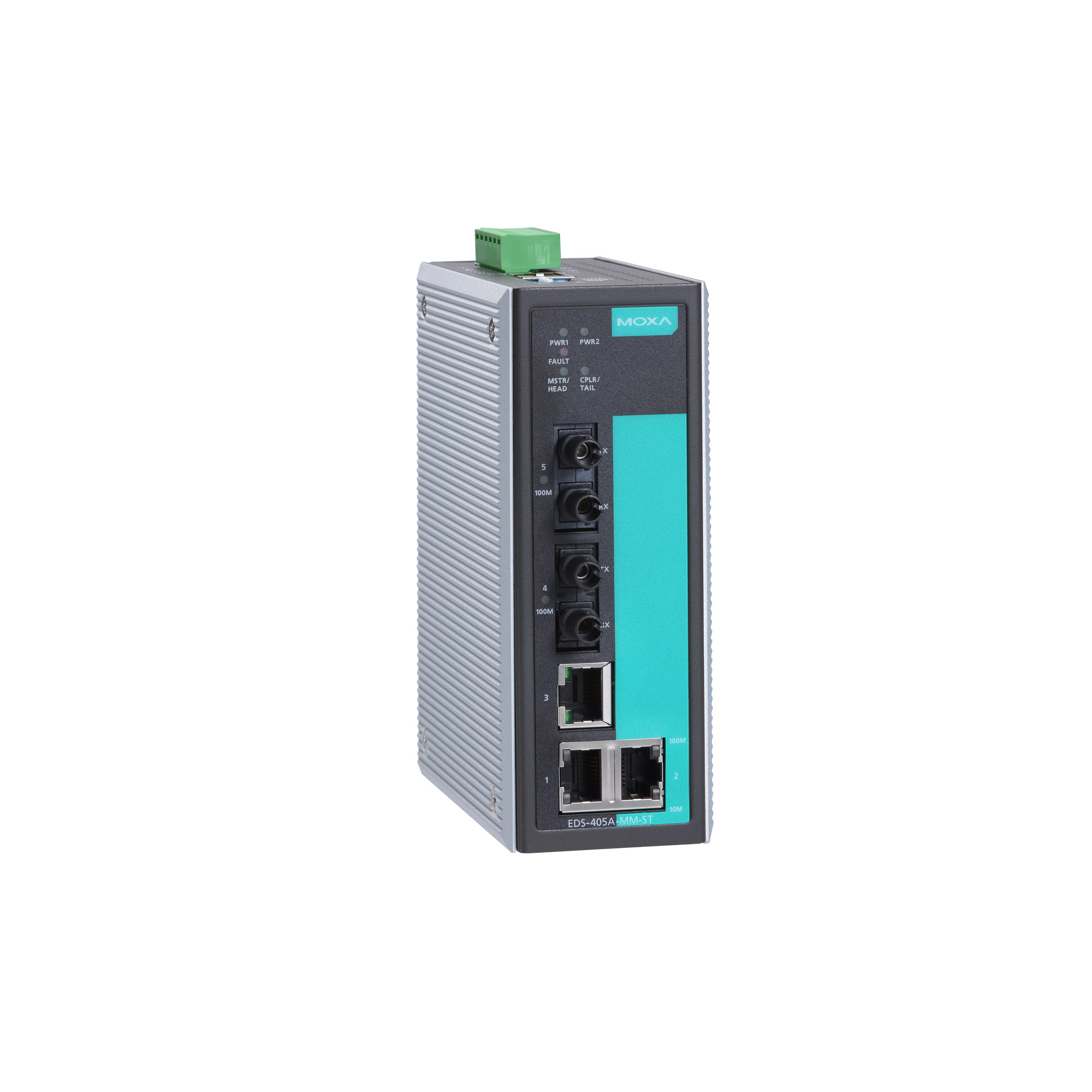

    EDS-405A-MM-ST 系列:2

  • 100BaseFX 端口(单模 SC 接头)

    EDS-405A-SS-SC 系列:2

  • 光纤





  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3x,用于流量控制
    IEEE 802.1D-2004,用于生成树协议 (STP)
    IEEE 802.1p,用于服务等级
    IEEE 802.1Q,用于 VLAN 标记
    IEEE 802.1w,用于快速生成树协议 (RSTP)

  • 过滤

    802.1Q VLAN、GMRP、GVRP、IGMP v1/v2、基于端口的 VLAN

  • 工业协议

    EtherNet/IP EDS-405A-EIP 系列:默认情况下启用 EtherNet/IP 协议。 Modbus TCP
    EDS-405A-PN 系列:PROFINET IO Device (Slave)

  • 管理

    Back Pressure Flow Control(背压流量控制)、BOOTP、DHCP Option 66/67/82、DHCP Server/Client、Flow control(流量控制)、IPv4/IPv6、LLDP、Port Mirror(端口镜像)、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP

  • MIB

    Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB

  • 冗余协议

    RSTP、STP、Turbo Chain、Turbo Ring v1/v2

  • 对时服务

    所有型号:NTP Server/Client, SNTP
    EDS-405A-PTP 系列:基于硬件的 IEEE 1588v2 PTP

  • IGMP 分组

    256

  • MAC 地址表大小

    EDS-405A 系列、EDS-405A-EIP/MM-SC/MM-ST/PN/SS-SC 系列:2 K
    EDS-405A-PTP 系列:8 K

  • 最大 VLAN 数量

    64

  • 数据包缓冲区大小

    1 Mb

  • 优先级队列

    4

  • VLAN ID 范围

    VID 1 至 4094

  • Console 端口

    RS-232(TxD、RxD、GND),10-pin RJ45(19200、n、8、1)

  • 以太网接口

    Turbo Ring、Master、耦合器、预留

  • 报警功能通道

    纯电阻性负载:1 A @ 24 VDC

  • 输入电压

    12/24/48 VDC,冗余双电源输入

  • 工作电压

    9.6 至 60 VDC

  • 输入电流

    EDS-405A/405A-T,EDS-405A-EIP/PN 系列:0.21 A @ 24 VDC
    光纤型号:0.26 A @ 24 VDC
    PTP 型号:0.23 A @ 24 VDC

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 连接

    1 个可拆卸 6 触点接线端子

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    53.6 x 135 x 105 mm(2.11 x 5.31 x 4.13 英寸)

  • 重量

    EDS-405A-EIP/MM-SC/MM-ST/PN/SS-SC 系列:650 g (1.44 lb)
    EDS-405A-PTP 系列:820 g (1.81 lb)

  • 安装

    导轨式安装,壁挂式安装(带可选套件)

  • 工作温度

    标准型号:-10 至 60°C(14 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 安全

    所有型号:UL 508
    非 PTP 型号:UL 60950-1

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    非 PTP 型号:
    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:20 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8

    PTP 型号:
    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:0.5 kV;信号:0.5 kV
    IEC 61000-4-5 Surge:电源:0.5 kV;信号:1 kV
    IEC 61000-4-6 CS:3 V
    IEC 61000-4-8

  • 危险环境

    非 PTP 型号:ATEX,Class I Division 2

  • 海事

    非 PTP 型号:DNV-GL

  • 交通控制

    非 PTP 型号:NEMA TS2

  • 自由落体

    IEC 60068-2-31

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 时间

    EDS-405A/405A-T,EDS-405A-EIP/PN 系列:1,547,941 小时
    EDS-405A-MM-SC/MM-ST/SS-SC 系列:1,429,327 小时
    EDS-405A-PTP 系列:1,316,464 小时

  • 标准

    Telcordia (Bellcore),GB

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
MXview Trial Version
331.7 MB
软件包 v3.0
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
2019年3月21日 2019年3月21日 发布说明
EtherNet/IP AOI (5P) for EDS-405A Series
82.9 KB
软件包 v1.2.0
2018年1月18日 2018年1月18日 发布说明
PROFINET GSD file for EDS-405A Series
7.2 KB
软件包 v2.3
2018年1月18日 2018年1月18日 发布说明
EtherNet/IP FactoryTalk View
34.8 MB
软件包 v1.5
2018年1月18日 2018年1月18日 发布说明
EDS file for EDS-405A Series
11.1 KB
软件包 v1.3
2018年1月18日 2018年1月18日 发布说明
Firmware for EDS-405A Series
1.4 MB
固件 v3.8
2017年6月28日 2017年6月28日 发布说明
Firmware for EDS-405A Series (PN models)
1.8 MB
固件 v3.8
2017年6月28日 2017年6月28日 发布说明
Firmware for EDS-405A Series (PTP models)
2.2 MB
固件 v3.8
2017年5月3日 2017年5月3日 发布说明
SNMP MIB file for EDS-405A Series (PTP models)
134.3 KB
软件包 v3.7
2017年5月3日 2017年5月3日 发布说明
SNMP MIB file for EDS-405A Series
105.6 KB
软件包 v3.7
2017年3月30日 2017年3月30日 发布说明
SNMP MIB file for EDS-405A Series (PN models)
106.8 KB
软件包 v3.7
2017年3月30日 2017年3月30日 发布说明
EDS file for EDS-405A Series (PTP models)
3.1 KB
软件包 v1.3
2014年8月24日 2014年8月24日 发布说明
Moxa Ethernet Switch and Video Server Configurator
1.6 MB
管理工具 v5.3
  • Windows
  • Windows XP
2012年4月9日 2012年4月9日 发布说明

支持文件

名称 类型 语言 版本 发布日期
Tech Note: Ring Coupling for a Turbo Ring
60.4 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for Turbo Ring V2
64.3 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Chain
59.1 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring
59.2 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring V2
54.9 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Dual Homing for Turbo Ring V2
70.4 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Dual Ring for Turbo Ring V2
59.6 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技术说明 英文 v1.0 2019年2月12日 2019年2月12日
EDS-405A 系列产品资料表
1.7 MB
产品资料表 中文 v1.0 2018年11月11日 2018年11月11日
QIG for EDS-405A Series
2.6 MB
QIG 英文 v12.1 2018年9月3日 2018年9月3日
2D CAD for EDS-405A
271.9 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EDS-405-MM-SC
325.5 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EDS-405A-MM-SC
409.0 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EDS-405A-PTP Model
108.2 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EDS-405A-PTP
692.1 KB
2D CAD 英文 2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB
手册 英文 v5.2 2017年10月19日 2017年10月19日
Moxa Managed Ethernet Switch User's Manual
5.0 MB
手册 英文 v9.5 2017年10月16日 2017年10月16日
Communication Redundancy User's Manual
1.2 MB
手册 英文 v5.0 2014年8月13日 2014年8月13日
QIG for EDS-405A Series
1.3 MB
QIG 英文 v1.0 2014年6月30日 2014年6月30日
Industrial Protocols User's Guide
6.9 MB
手册 英文 v6.0 2014年6月2日 2014年6月2日
