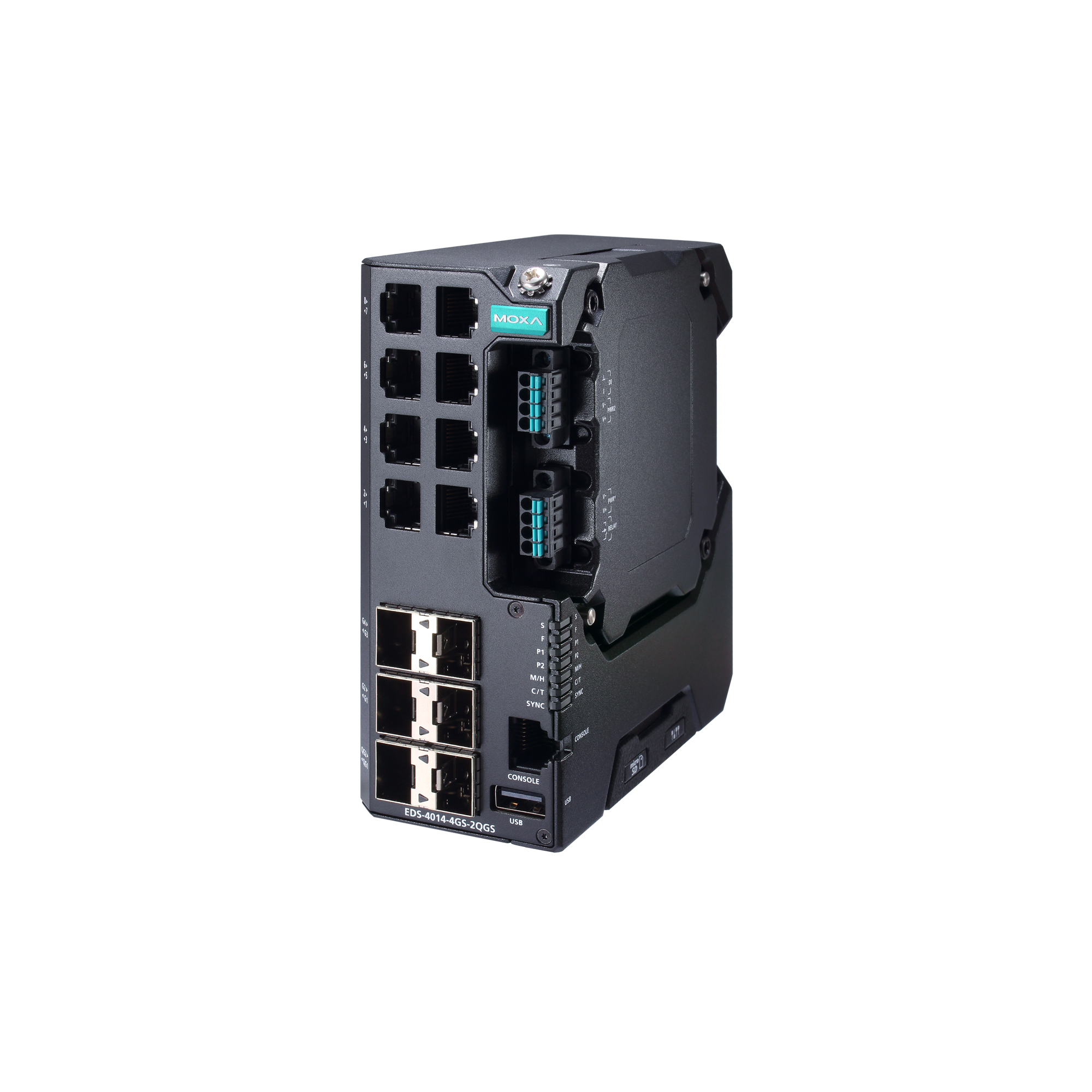

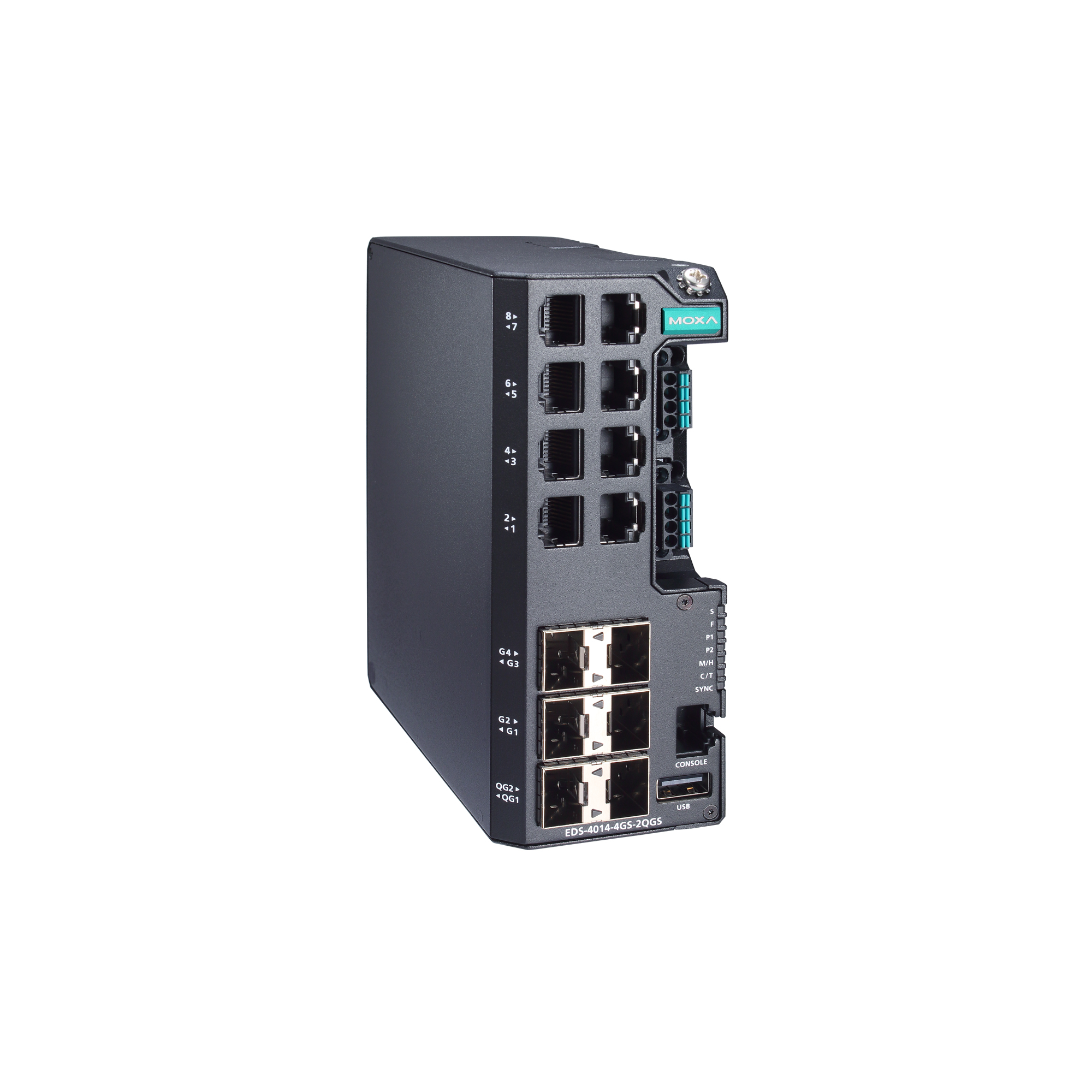

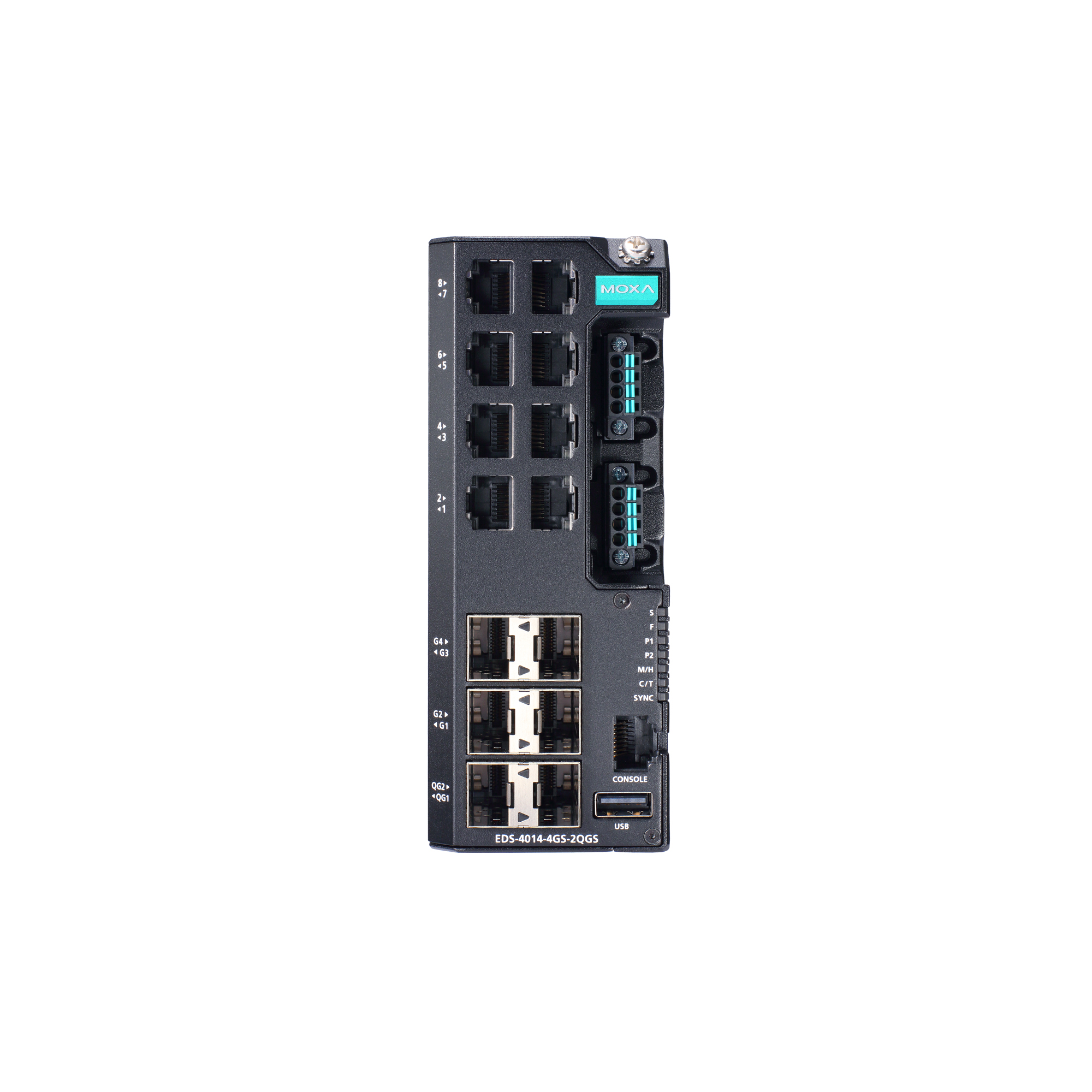

EDS-4014 系列

8+4G+2 2.5GbE 端口网管型以太网交换机

moxa-eds-4014-series-image-(1).jpg | Moxa
moxa-eds-4014-series-image-1-(1).jpg | Moxa
moxa-eds-4014-series-image-2-(1).jpg | Moxa

特点和优势

  • 根据 IEC 62443-4-1 开发并符合 IEC 62443-4-2 工业网络安全标准
  • 通过支持高达 2.5 Gbps 的光纤 SFP 插槽增加带宽能力
  • 支持 Turbo Ring 和 Turbo Chain(自愈时间 < 20 ms @ 250 台交换机) 如果端口传输速率为千兆或更高,则自愈时间 < 50 ms。 并支持 RSTP/STP 网络冗余
  • 多种电源输入选项,可灵活部署
  • 紧凑而灵活的外壳设计,适合狭窄空间
  • MXstudio 轻松实现可视化的工业网络管理

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-nema-ts2-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

联系销售人员

介绍

EDS-4014 系列是一系列 14 端口百兆网管型以太网交换机,带有 4 个 1 Gbps 和 2 个 2.5 Gbps SFP 插槽。

Turbo Ring、Turbo Chain 和 RSTP/STP 等以太网冗余技术,增强了系统可靠性和骨干网络可用性。EDS-4014 系列专为严苛要求的应用而设计,例如:视频和过程监控、ITS 和 DCS 系统,这些应用均可受益于可扩展的骨干通信。

EDS-4014 系列符合 IEC 62443-4-2 和 IEC 62443-4-1 工业网络安全认证,涵盖产品安全和安全开发生命周期要求,可帮助我们的客户满足安全工业网络设计的合规性要求。



  • 10/100BaseT(X) 端口(RJ45 接头)

    8
    自动 MDI/MDI-X 连接
    速率自适应
    全/半双工模式

  • 100/1000BaseSFP 插槽

    4

  • 1000/2500BaseSFP 插槽

    2

  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3ab,用于 1000BaseT(X)
    IEEE 802.3z,用于 1000BaseX
    IEEE 802.3bz,用于 2.5GBaseX
    IEEE 802.3x,用于流量控制
    IEEE 802.3ad,用于 LACP 端口聚合
    IEEE 802.1Q,用于 VLAN 标记
    IEEE 802.1D-2004,用于生成树协议 (STP)
    IEEE 802.1w,用于快速生成树协议 (RSTP)
    IEEE 802.1p,用于服务等级
    IEEE 802.1X,用于授权认证

  • 工业协议

    EtherNet/IP
    Modbus TCP
    PROFINET IO Device

  • 管理

    IPv4/IPv6
    流量控制
    背压流量控制
    DHCP Server/Client
    ARP
    RARP
    LLDP
    光纤监测
    端口镜像(SPAN、RSPAN)
    Linkup Delay
    SMTP
    SNMP Trap
    SNMP Inform
    SNMPv1/v2c/v3
    RMON
    TFTP
    SFTP
    HTTP
    HTTPS
    Telnet
    Syslog
    Private MIB(私有 MIB)

  • 过滤

    GMRP
    GVRP
    GARP
    802.1Q VLAN
    IGMP Snooping v1/v2/v3
    IGMP Querier

  • 冗余协议

    STP
    RSTP
    Turbo Ring v2
    Turbo Chain
    环网耦合
    双归属
    链路聚合
    MRP
    MSTP

  • 安全

    广播风暴保护
    速率限制
    信任访问控制
    静态端口锁定
    MAC Sticky
    HTTPS/SSL
    SSH
    RADIUS
    TACACS+
    访问控制列表
    登录和密码策略
    DHCP Snooping

  • 对时服务

    SNTP
    NTP Server/Client
    NTP 授权认证
    基于硬件的 IEEE 1588v2 PTP
    支持的电源配置文件:IEEE 1588 Default 2008、IEC 61850-9-3-2016、IEEE C37.238-2017

  • 协议

    IPv4/IPv6
    TCP/IP
    UDP
    ICMP
    ARP
    RARP
    TFTP
    DNS
    NTP Client
    DHCP Server
    DHCP Client
    802.1X
    QoS
    HTTPS
    HTTP
    Telnet
    SMTP
    SNMPv1/v2c/v3
    RMON
    Syslog

  • MIB

    P-BRIDGE MIB
    Q-BRIDGE MIB
    IEEE8021-SPANNING-TREE-MIB
    IEEE8021-PAE-MIB
    IEEE8023-LAG-MIB
    LLDP-EXT-DOT1-MIB
    LLDP-EXT-DOT3-MIB
    SNMPv2-MIB
    RMON MIB Groups 1、2、3、9

  • MAC 地址表大小

    16 K

  • 巨型帧大小

    9.216 KB

  • 最大 VLAN 数量

    256

  • VLAN ID 范围

    VID 1 至 4094

  • IGMP 分组

    512

  • 优先级队列

    4

  • 数据包缓冲区大小

    1 MB

  • LED 指示灯

    PWR1、PWR2、STATE、FAULT、MSTR/HEAD、CPLR/TAIL、SYNC

  • Console 端口

    RS-232(TxD、RxD、GND),8-pin RJ45(115200、n、8、1)

  • USB 接头

    USB Type A(预留)

  • 报警功能通道

    1,具有载流能力的继电器输出:1 A @ 24 VDC

  • 数字输入通道

    1

  • 数字输入

    +13 至 +30 V 表示状态 1
    -30 至 +3 V 表示状态 0
    最大输入电流:8 mA

  • 按钮

    复位按钮

  • DIP 开关

    Turbo Ring、Master、耦合器、预留

  • 连接

    2 个可拆卸 4 触点接线端子

  • 预装电源模块

    -LV/-LV-T 型号:PWR-100–LV
    -HV/-HV-T 型号:PWR-105-HV-I

  • 注意

    EDS-4014 系列支持模块化电源。型号名称和电源参数由安装的电源模块决定。

    例如:
    EDS-4014-4GS-2QGS-T + PWR-100-LV = EDS-4014-4GS-2QGS-LV-T
    EDS-4014-4GS-2QGS-T + PWR-105-HV-I = EDS-4014-4GS-2QGS-HV-T

    如果安装其他电源模块,请参见相应型号的规范。例如,如果用 PWR-105-HV-I 更换 EDS4014-4GS-2QGS-LV-T 的电源模块,请参见 EDS-4014-4GS-2QGS-HV-T 的规范。

  • 输入电压

    -LV/-LV-T 型号:12/24/48 VDC,冗余双输入
    -HV/-HV-T 型号:110/220 VDC/VAC,单输入

  • 工作电压

    -LV/-LV-T 型号:9.6 至 60 VDC
    -HV/-HV-T 型号:88 至 300 VDC,85 至 264 VAC

  • 输入电流

    -LV/-LV-T 型号:12-48 VDC,1.50-0.40 A 或 24 VDC,0.70 A
    -HV/-HV-T 型号:110-220 VAC,50-60 Hz,0.30-0.20 A 或 110-220 VDC,0.30-0.20 A

  • 功耗(最大)

    EDS-4014-4GS-2QGS-LV(-T) 型号:12.15 W
    EDS-4014-4GS-2QGS-HV(-T) 型号:14.44 W

  • 过载电流保护

    支持

  • 反接保护

    支持

  • IP 等级

    IP40

  • 尺寸

    55 x 140 x 122.5 mm(2.17 x 5.51 x 4.82 英寸)

  • 重量

    846 g (1.87 lb)

  • 安装

    导轨式安装
    壁挂式安装(附可选套件)

  • 外壳

    金属

  • 工作温度

    标准型号:-10 至 60°C(14 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 工业网络安全

    IEC 62443-4-1
    IEC 62443-4-2

  • 安全

    UL 61010-2-201
    EN 62368-1 (LVD)

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:8 kV;空气:15 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:20 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:4 kV
    IEC 61000-4-5 Surge:电源:4 kV;信号:4 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 海事

    -LV/-LV-T 型号:DNV、ABS、NK、LR

  • 振动

    IEC 60068-2-6

  • 冲击

    IEC 60068-2-27

  • 自由落体

    IEC 60068-2-32

  • 轨道交通

    EN 50121-4

  • 交通控制

    NEMA TS2

  • 变电站

    IEC 61850-3
    IEEE 1613 Class 1

  • 时间

    EDS-4014-4GS-2QGS-LV/LV-T:1,003,814 小时
    EDS-4014-4GS-2QGS-HV/HV-T:489,769 小时

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
Firmware for EDS-4000 and EDS-G4000 Series
65.4 MB
固件
SHA-512
v4.1
2024年6月26日 2024年6月26日 发布说明
MIB file for EDS-4000 and EDS-G4000 Series
406.4 KB
软件包
SHA-512
v4.1
2024年6月26日 2024年6月26日 发布说明
EDS file for EDS-4000 and EDS-G4000 Series
178.4 KB
软件包
SHA-512
v1.0
2024年4月24日 2024年4月24日 发布说明
AOI file for EDS-4000 and EDS-G4000 Series
57.2 KB
软件包
SHA-512
v1.0
2024年4月24日 2024年4月24日 发布说明
GSD file for EDS-4000 and EDS-G4000 Series
212.8 KB
软件包
SHA-512
v1.0
2024年4月24日 2024年4月24日 发布说明

支持文件

名称 类型 语言 版本 发布日期
FOSS Statement for Various MDS, MDS4XGS, RKS, EDS Series Products
2.2 MB
声明书 英文 v1.0 2024年8月14日 2024年8月14日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 Command Line Interface User Manual
5.4 MB
手册 英文 v1.2 2024年6月26日 2024年6月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 User Manual
18.7 MB
手册 英文 v1.3 2024年6月26日 2024年6月26日
QIG for EDS-4014 Series
2.5 MB
QIG 英文 v1.2 2024年4月29日 2024年4月29日
EDS-4014 系列产品资料表
2.3 MB
产品资料表 中文 v1.5 2024年4月24日 2024年4月24日
Manual for EDS-4000 and EDS-G4000 Series
11.7 MB
手册 英文 v1.1 2023年1月18日 2023年1月18日
Command Line Interface Manual for EDS-4000 and EDS-G4000 Series
2.5 MB
手册 英文 v1.0 2022年4月27日 2022年4月27日
2D CAD for EDS-4014 Series (2D-EDS-4014-4GS-2QGS)
3.7 MB
2D CAD 英文 2022年3月7日 2022年3月7日

可用型号 (4)

显示图片
moxa-eds-4014-4gs-2qgs-lv-image.jpg | MoxaEDS-4014-4GS-2QGS-LVmoxa-eds-4014-4gs-2qgs-lv-t-image.jpg | MoxaEDS-4014-4GS-2QGS-LV-Tmoxa-eds-4014-4gs-2qgs-hv-image.jpg | MoxaEDS-4014-4GS-2QGS-HVmoxa-eds-4014-4gs-2qgs-hv-t-image.jpg | MoxaEDS-4014-4GS-2QGS-HV-T
10/100BaseT(X) 端口 (RJ45 接头)8---
100/1000BaseSFP 端口4444
1000/2500BaseSFP 端口2222
工作电压9.6 到 60 VDC9.6 到 60 VDC88 到 300 VDC, 85 到 264 VAC88 到 300 VDC, 85 到 264 VAC
预装电源模块PWR-100-LVPWR-100-LVPWR-105-HV-IPWR-105-HV-I
工作温度-10 到 60°C-40 到 75°C-10 到 60°C-40 到 75°C
