EDS-4012 系列

8+4G 端口（带 8 802.3bt PoE 端口选项）网管型以太网交换机

moxa-eds-4012-series-image-(1).jpg | Moxa

moxa-eds-4012-series-image-1-(1).jpg | Moxa

moxa-eds-4012-series-image-2-(1).jpg | Moxa

moxa-eds-4012-series-image-3-(1).jpg | Moxa

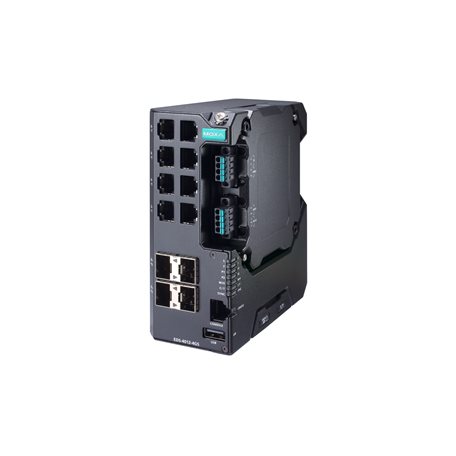

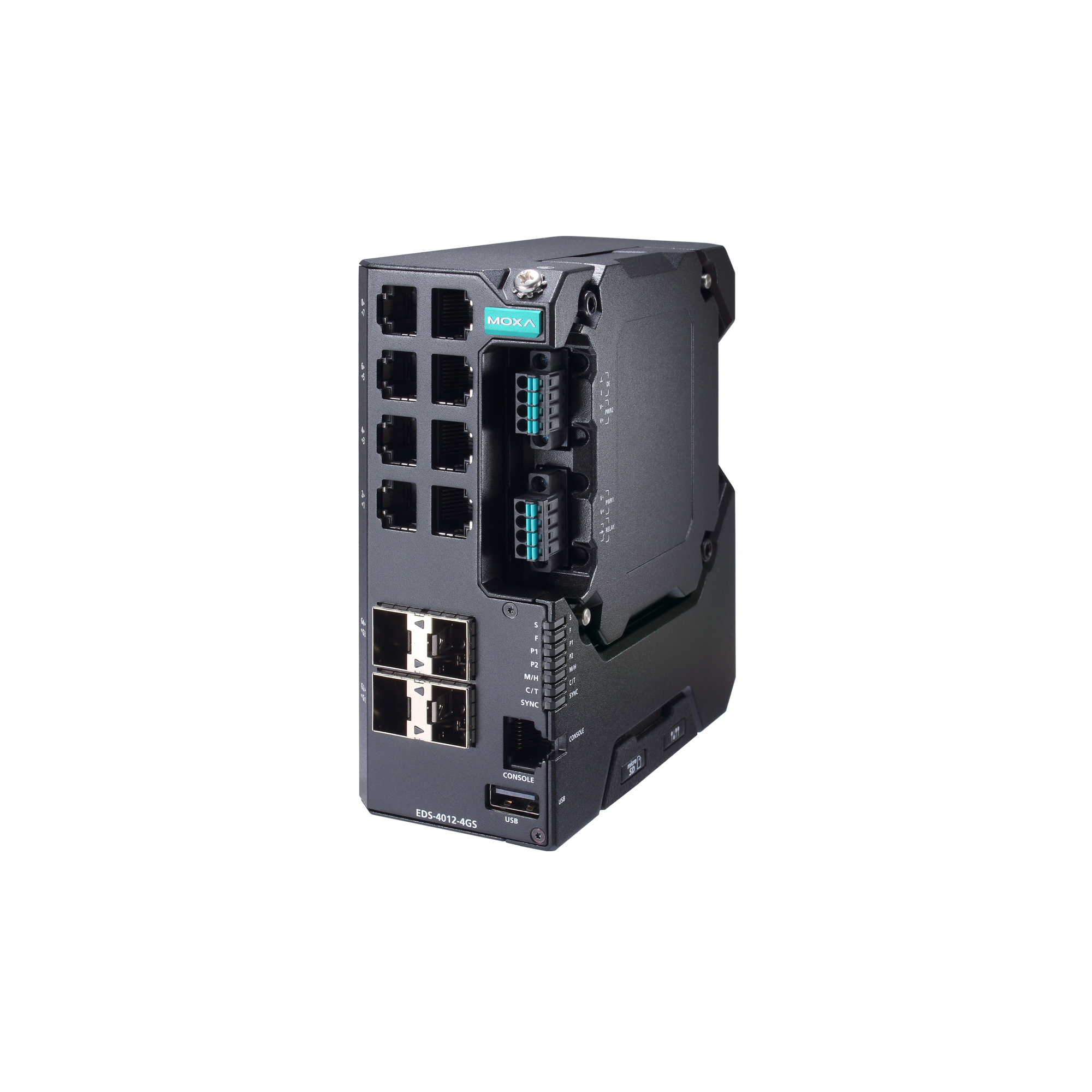

moxa-eds-4012-series-image-4-(1).jpg | Moxa

moxa-eds-4012-series-image-5-(1).jpg | Moxa

moxa-eds-4012-series-image-6-(1).jpg | Moxa

特点和优势

根据 IEC 62443-4-1 开发并符合 IEC 62443-4-2 工业网络安全标准
支持 IEEE 802.3bt PoE，每端口输出高达 90 W
支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机）如果端口链路速度为 1 千兆或更高，则自愈时间 < 50 ms，并支持 RSTP/STP 网络冗余
多种电源输入选项，可灵活部署
紧凑而灵活的外壳设计，适合狭窄空间
MXstudio 轻松实现可视化的工业网络管理

认证

您可以在 My Moxa 追踪已关注产品的更新资讯

联系销售人员

介绍

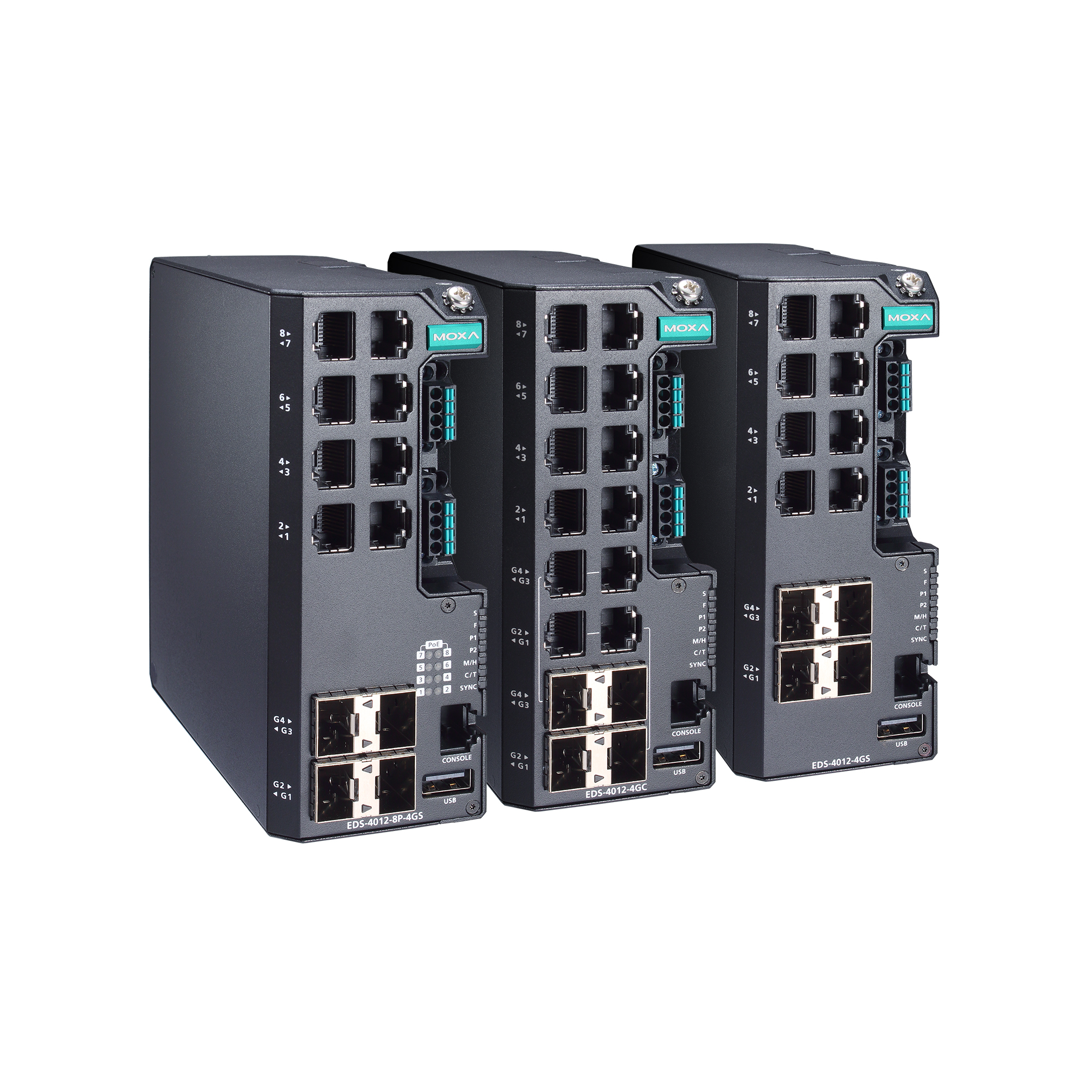

EDS-4012 系列是一系列 12 端口百兆网管型以太网交换机，可选择四个 1 Gbps 光纤上行链路端口。此系列还配备四个 10/100BaseT(X) 802.3af (PoE)、802.3at (PoE+) 和 802.3bt 的端口选件型号，用于连接高带宽需求的 PoE 设备。

Turbo Ring、Turbo Chain 和 RSTP/STP 等以太网冗余技术，增强了系统可靠性和骨干网络可用性。 EDS-4012 系列专为严苛要求的应用而设计，例如：视频和过程监控、ITS 和 DCS 系统，这些应用均可受益于可扩展的骨干通信。

EDS-4012 系列符合 IEC 62443-4-2 和 IEC 62443-4-1 工业网络安全认证，涵盖产品安全和安全开发生命周期要求，可帮助我们的客户满足安全工业网络设计的合规性要求。

下载产品资料表
打印此页
保存

您可在 My Moxa 管理和分享已保存列表

10/100BaseT(X) 端口（RJ45 接头）

EDS-4012-4GS-LV/-HV/-T 型号：8
EDS-4012-4GC-LV/-HV/-T 型号：8
速率自适应
全/半双工模式
自动 MDI/MDI-X 连接
PoE 端口（10/100BaseT(X)，RJ45 接头）

EDS-4012-8P-4GS-LVA/-LVB/-T 型号：8
100/1000BaseSFP 端口

EDS-4012-4GS-LV/-HV/-T 型号：4
EDS-4012-8P-4GS-LVA/-VB/-T 型号：4
Combo 端口（10/100/1000BaseT(X) 或 100/1000BaseSFP）

EDS-4012-4GC-LV/-HV/-T 型号：4
标准

IEEE 802.3，用于 10BaseT
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3z，用于 1000BaseX
IEEE 802.3x，用于流量控制
IEEE 802.3ad，用于 LACP 端口聚合
IEEE 802.1Q，用于 VLAN 标记
IEEE 802.1D-2004，用于生成树协议 (STP)
IEEE 802.1w，用于快速生成树协议 (RSTP)
IEEE 802.1p，用于服务等级
IEEE 802.1X，用于授权认证

过滤

GMRP、GVRP、GARP、802.1Q VLAN、IGMP Snooping v1/v2/v3、IGMP Querier
管理

IPv4/IPv6、Flow control（流量控制）、Back Pressure Flow Control（背压流量控制）、DHCP Server/Client、ARP、RARP、LLDP、Port Mirror（端口镜像）、Linkup Delay（链路恢复延迟）、SMTP、SNMP Trap、SNMP Inform、SNMPv1/v2c/v3、RMON、TFTP、SFTP、HTTP、HTTPS、Telnet、Syslog、Private MIB（私有 MIB）
MIB

P-BRIDGE MIB、Q-BRIDGE MIB、IEEE8021-SPANNING-TREE-MIB、IEEE8021-PAEMIB、IEEE8023-LAG-MIB、LLDP-EXT-DOT1-MIB、LLDP-EXT-DOT3-MIB、SNMPv2-MIB、RMON MIB Groups 1、2、3、9
冗余协议

STP、RSTP、Turbo Ring v2、Turbo Chain、环网耦合、双归属、链路聚合
安全

广播风暴保护、速率限制、信任访问控制、静态端口锁定、MAC Sticky、HTTPS/SSL、SSH、RADIUS、TACACS+、登录和密码策略
对时服务

SNTP、NTP Server/Client、NTP 授权认证
协议

IPv4/IPv6、TCP/IP、UDP、ICMP、ARP、RARP、TFTP、DNS、NTP Client、DHCP Server、DHCP Client、802.1X、QoS、HTTPS、HTTP、Telnet、SMTP、SNMPv1/v2c/v3、RMON、Syslog

MAC 地址表大小

16 K
巨型帧大小

9.216 KB
最大 VLAN 数量

256
VLAN ID 范围

VID 1 至 4094
IGMP 分组

512
优先级队列

4
数据包缓冲区大小

1 Mb

LED 指示灯

PWR1、PWR2、STATE、FAULT、MSTR/HEAD、CPLR/TAIL、SYNC

Console 端口

RS-232（TxD、RxD、GND），8-pin Rj45（115200、n、8、1）

USB 接头

USB Type A（预留）

报警功能通道

1，继电器输出：1 A @ 24 VDC
数字输入通道

1
数字输入

+13 至 +30 V 表示状态 1
-30 至 +3 V 表示状态 0
最大输入电流：8 mA
按钮

复位按钮

DIP 开关

Turbo Ring、Master、耦合器、预留

连接

2 个可拆卸 4 触点接线端子
预装电源模块

-LV/-LV-T 型号：PWR-100–LV
-HV/-HV-T 型号：PWR-105-HV-I
-LVA/-LVA-T 型号：PWR-101-LV-BP-I
-LVB/-LVB-T 型号：PWR-103-LV-VB-I
注意

EDS-4012 系列支持模块化电源。型号名称和电源参数由安装的电源模块决定。

例如：
EDS-4012-4GS-T + PWR-100–LV = EDS-4012-4GS-LV-T
EDS-4012-4GS-T + PWR-105-HV-I = EDS-4012-4GS-HV-T

如果安装其他电源模块，请参见相应型号的规范。例如，如果用 PWR-105–HV-I 更换 EDS4012-4GS–LV-T
的电源模块，请参见 EDS-4012–4GS-HV-T 的规范。
输入电压

-LV/-LV-T 型号：12/24/48 VDC，冗余双输入
-HV/-HV-T 型号：110/220 VDC/VAC，单输入
-LVA/-LVA-T 型号：48 VDC，冗余双输入
-LVB/-LVB-T 型号：12/24/48 VDC，冗余双电源输入
工作电压

-LV/-LV-T 型号：9.6 至 60 VDC
-HV/-HV-T 型号：88 至 300 VDC，85 至 264 VAC
-LVA/-LVA-T 型号：44 至 57 VDC（针对 PoE+ 输出，建议 > 52 VDC）
-LVB/-LVB-T 型号：12 至 57 VDC（针对 PoE+ 输出，建议 > 52 VDC）
输入电流

-LV/-LV-T 型号：12-48 VDC，1.50-0.40 A 或 24 VDC，0.70 A
-HV/-HV-T 型号：110-220 VAC，50-60 Hz，0.30-0.20 A 或 110-220 VDC，0.30-0.20 A
-LVA/-LVA-T 型号：48 VDC，5.42 A
-LVB/-LVB-T 型号：12/48 VDC，7.46/4.27 A 或 24 VDC，7.26 A
功耗（最大）

EDS-4012-4GS-LV/-T 型号：10.52 W
EDS-4012-4GS-HV-/T 型号：12.22 W
EDS-4012-4GC-LV/-T 型号：10.7 W
EDS-4012-4GC-HV/-T 型号：13.35 W

EDS-4012-8P-4GS-LVA/-T 型号：
无 PoE：13.34 W
带 PoE：最大 240 W，针对 PD 总功耗 @ 48 VDC 输入

EDS-4012-8P-4GS-LVB/-T 型号：
无 PoE：15.32 W
带 PoE：
最大180 W，针对 PD 总功耗 @ 48 VDC 输入
最大150 W，针对 PD 总功耗 @ 24 VDC 输入（最大 120 W，针对 -T 型号）
最大 62 W，针对 PD 总功耗 @ 12 VDC 输入
最大 PoE 电源输出/端口

90 W
过载电流保护

支持
反接保护

支持

IP 等级

IP40
尺寸

55 x 140 x 120 mm（2.17 x 5.51 x 4.72 英寸）
重量

827 g (1.82 lb)
安装

导轨式安装，壁挂式安装（带可选套件）
外壳

金属

工作温度

标准型号：-10 至 60°C（14 至 140°F）
宽温型号：-40 至 75°C（-40 至 167°F）
存储温度（含包装）

-40 至 85°C（-40 至 185°F）
相对湿度

5 至 95%（非冷凝）

工业网络安全

IEC 62443-4-1
IEC 62443-4-2
安全

UL 61010-2-201、EN 62368-1 (LVD)
EMC

EN 55032/35，EN 61000-6-2/-6-4
EMI

CISPR 32，FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
IEC 61000-4-5 Surge：电源：4 kV；信号：4 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
振动

IEC 60068-2-6
冲击

IEC 60068-2-27
自由落体

IEC 60068-2-32
轨道交通

EN 50121-4
交通控制

NEMA TS2

时间

EDS-4012-4GC-LV/-T 型号：1,036,336 小时
EDS-4012-4GC-HV/-T 型号：497,392 小时
EDS-4012-4GS-LV/-T 型号：874,838 小时
EDS-4012-4GS-HV/-T 型号：456,870 小时
EDS-4012-8P-4GS-LVA/-T 型号：799,780 小时
EDS-4012-8P-4GS-LVB/-T 型号：759,924 小时
标准

Telcordia SR332

保修期限

5 年
详情

请参阅 www.moxa.com.cn/warranty

下载产品资料表

软件、固件和驱动程序

名称	类型	校驗和	版本	操作系统	发布日期
Software Package for MXview One Series (Windows version) 374.0 MB	软件包	1F23794C6FDEC08AE9DBB890EBBF7B85E96C83293FF6C63FBF504180CA3B93AF1B9CE4F674E80ADEA25EEB08F86187D056DD5F00E864172684B8B959AE83B6DD SHA-512	v1.3.0	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2024年1月31日 2024年1月31日发布说明
Software Package for MXview One Series (Linux version) 333.4 MB	软件包	08A8C932DEF44EBB0DFF78271E6B6E506E5181B4C08A9E17F6477A74866D8B4DEEC743503A84C1889B3BAA4506A31837FA2AD855D0295836328F7FFF2D2A3A8D SHA-512	v1.3.0	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2024年1月31日 2024年1月31日发布说明
Firmware for EDS-4000 and EDS-G4000 Series 65.6 MB	固件	7AA902DCDEEAC2F31A03FC66FF83B2F00A147486F7E6ADED77EAE6969DBAB10E2A1710B7D4F0C0AB17B1180EA791A124578B7AD19B9D26AC06BA649B10B729BF SHA-512	v3.2		2023年8月16日 2023年8月16日发布说明
Software Package for EDS-4000 and EDS-G4000 Series (MIB) 356.0 KB	软件包	06C9E1279E9E62B45E2F33B1B5CA54B604F3FAF54E1D3AD21DE2833B3142BCEB7F0B26DD395D894E183A3F52B825D4FC5588082A60DBD61236A5501B34AC4C4F SHA-512	v3.2		2023年8月16日 2023年8月16日发布说明

支持文件

名称	类型	语言	版本	发布日期
QIG for EDS-4012 Series 3.1 MB	QIG	英文	v1.1	2023年1月18日 2023年1月18日
Manual for EDS-4000 and EDS-G4000 Series 11.7 MB	手册	英文	v1.1	2023年1月18日 2023年1月18日
Command Line Interface Manual for EDS-4000 and EDS-G4000 Series 2.5 MB	手册	英文	v1.0	2022年4月27日 2022年4月27日
2D CAD for EDS-4012 Series (2D-EDS-4012-4GC) 3.6 MB	2D CAD	英文		2022年3月15日 2022年3月15日
2D CAD for EDS-4012 Series (2D-EDS-4012-4GS) 3.5 MB	2D CAD	英文		2022年3月15日 2022年3月15日
2D CAD for EDS-4012 Series (2D-EDS-4012-8P-4GS) 3.6 MB	2D CAD	英文		2022年3月15日 2022年3月15日
EDS-4012 系列产品资料 3.0 MB	产品资料表	中文	v1.0	2022年2月10日 2022年2月10日

选择面向未来的网络解决方案，轻松简化智慧城市交通管理

应用指南

拥抱智能交通系统的数字化转型

白皮书

工业级 PoE 交换机如何提高户外 IP 监控网络的可靠性

可用型号 (12)

显示图片

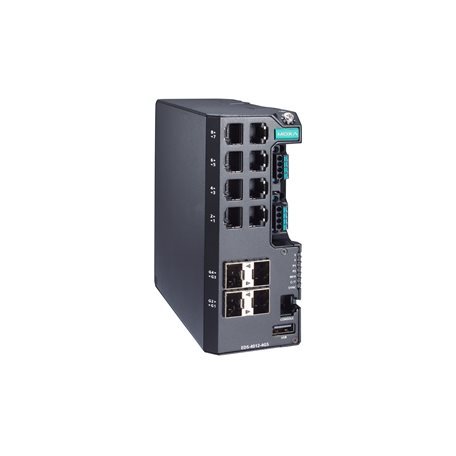

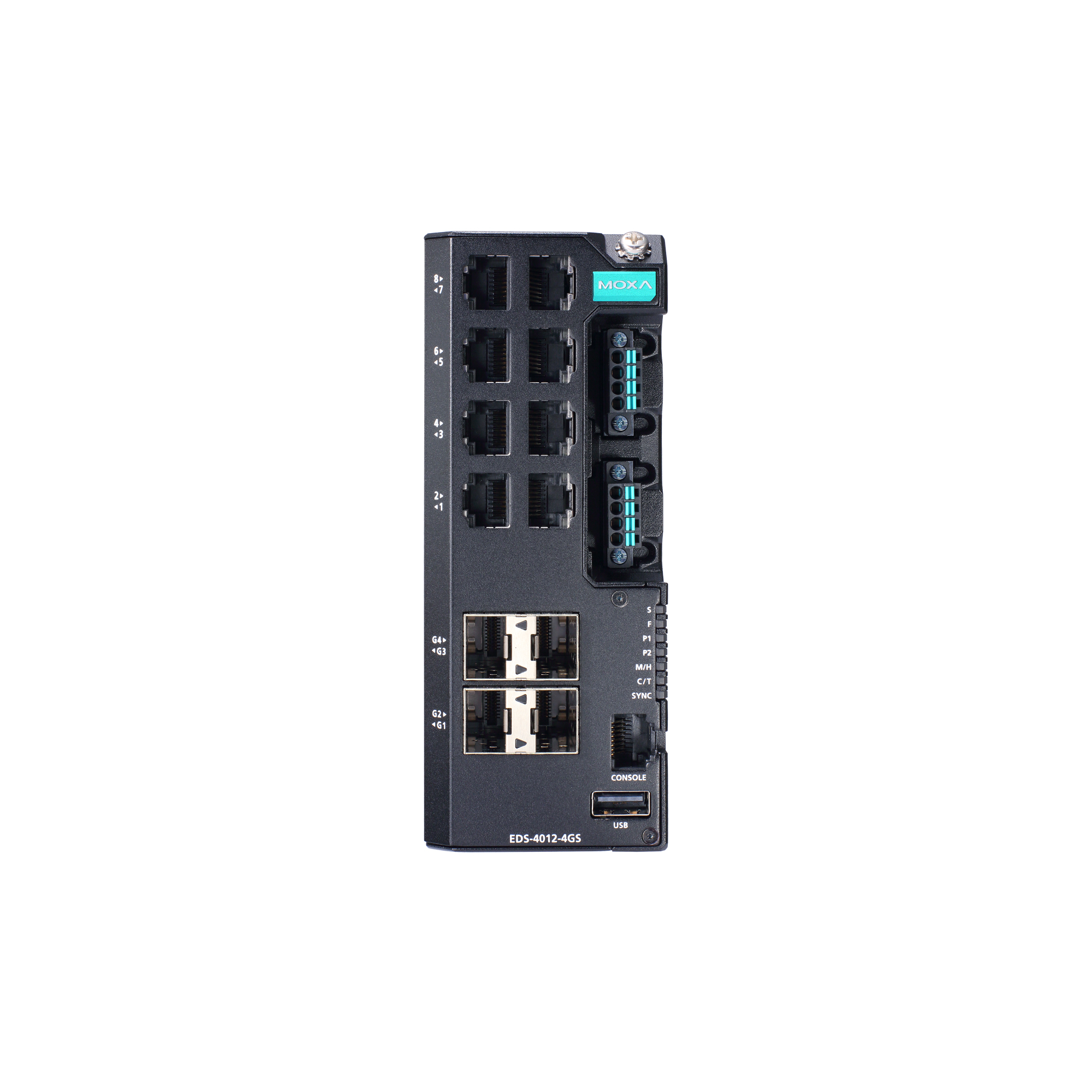

	比较 EDS-4012-4GS-LV	比较 EDS-4012-4GS-LV-T	比较 EDS-4012-4GS-HV	比较 EDS-4012-4GS-HV-T
10/100BaseT(X) 端口 (RJ45 接头)	8	8	8	8
PoE 10/100BaseT(X) 端口 (RJ45 接头)	–	–	–	–
100/1000BaseSFP 插槽	4	4	4	4
Combo 端口 (10/100/1000BaseT(X) 或 100/1000BaseSFP)	–	–	-	–
工作电压	9.6 至 60 VDC	9.6 至 60 VDC	88 至 300 VDC, 85 至 264 VAC	88 至 300 VDC, 85 至 264 VAC
预装电源模块	PWR-100-LV	PWR-100-LV	PWR-105-HV-I	PWR-105-HV-I
工作温度	-10 至 60°C	-40 至 75°C	-10 至 60°C	-40 至 75°C
	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹

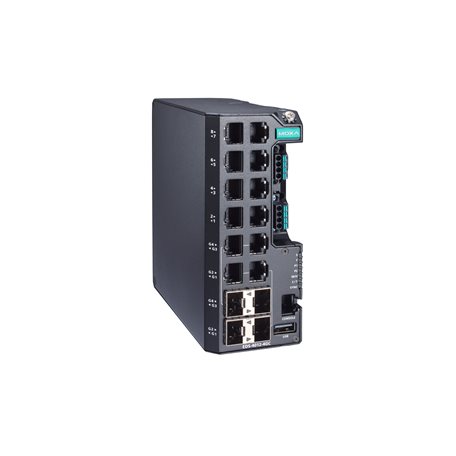

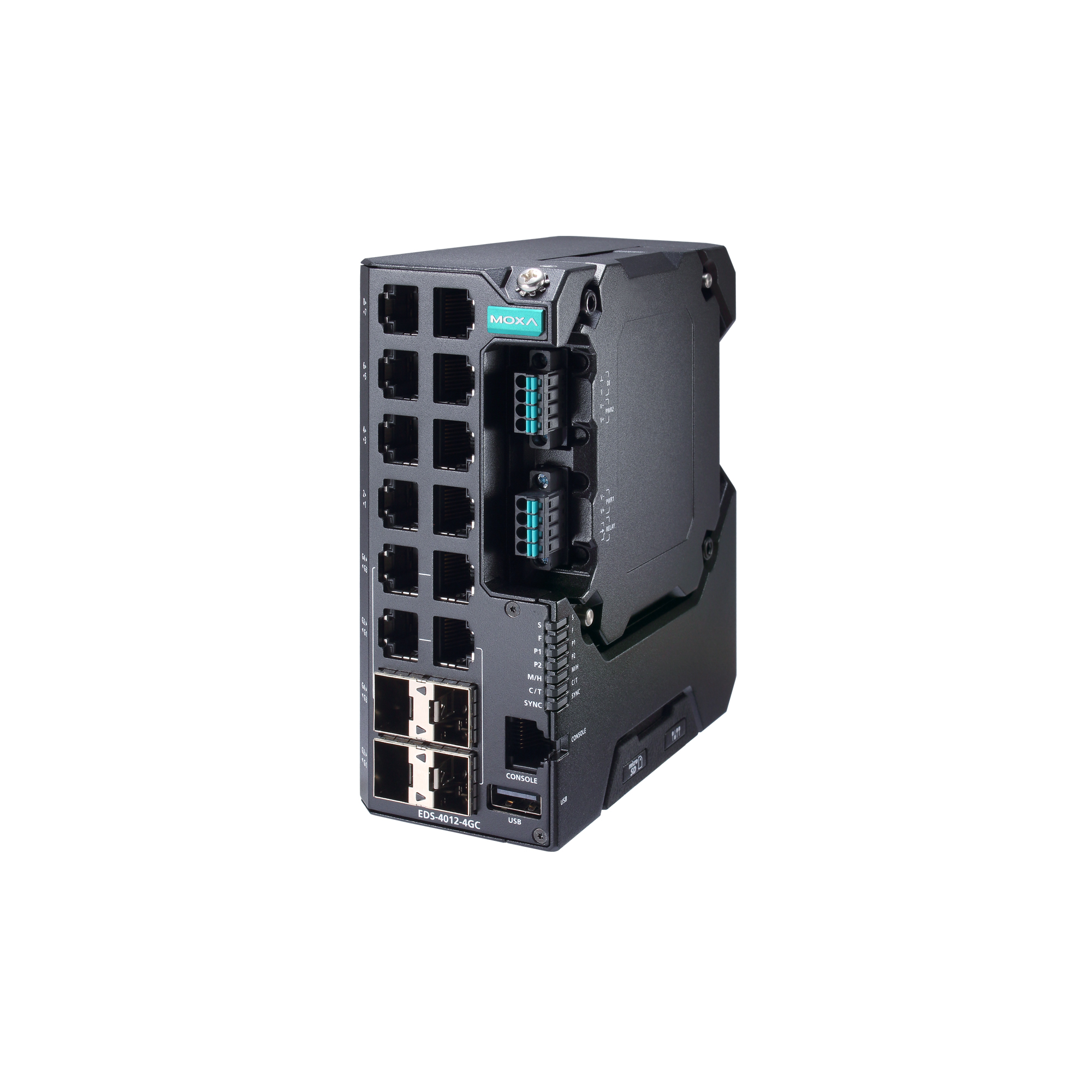

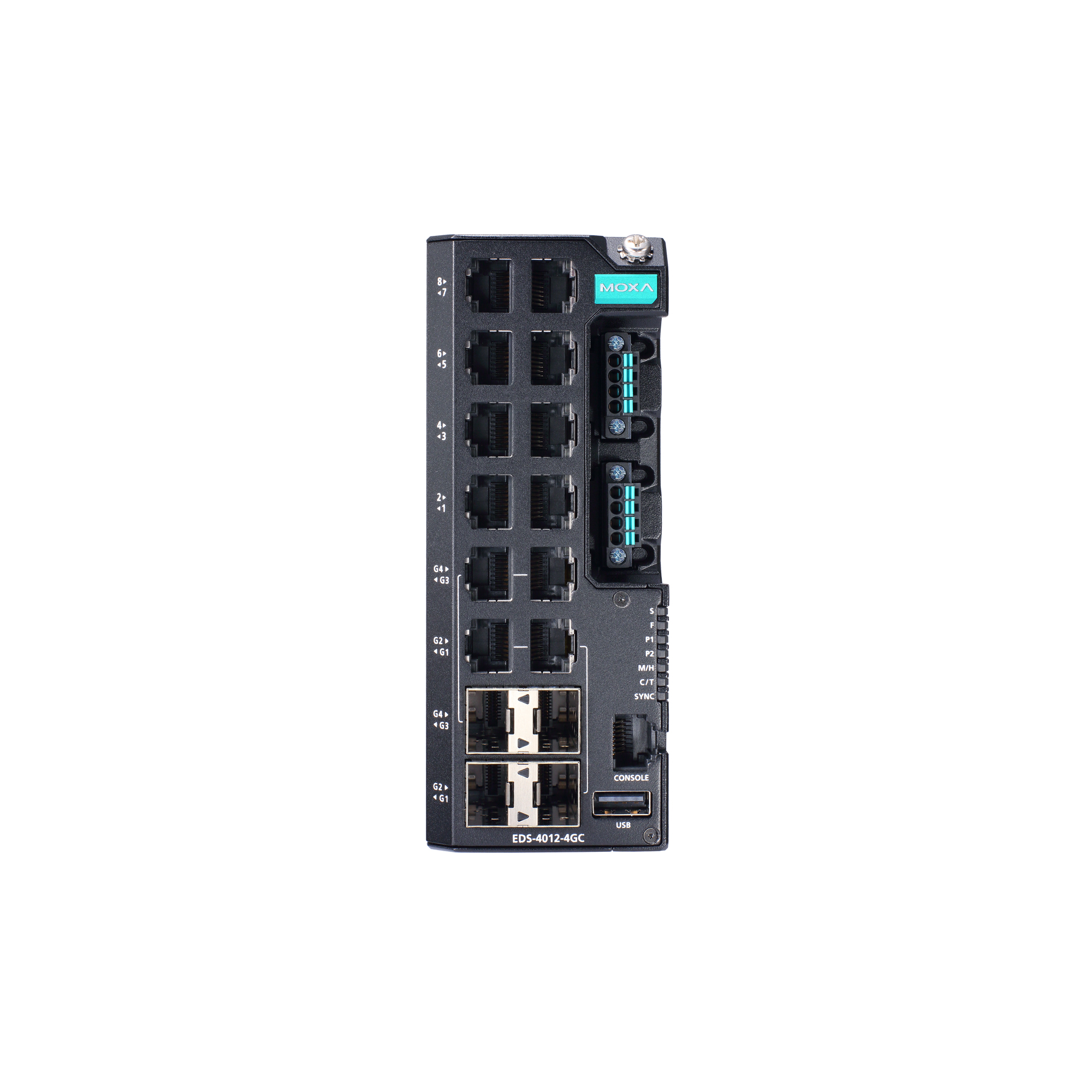

	比较 EDS-4012-4GC-LV	比较 EDS-4012-4GC-LV-T	比较 EDS-4012-4GC-HV	比较 EDS-4012-4GC-HV-T
10/100BaseT(X) 端口 (RJ45 接头)	8	8	8	8
PoE 10/100BaseT(X) 端口 (RJ45 接头)	–	–	–	–
100/1000BaseSFP 插槽	–	–	–	–
Combo 端口 (10/100/1000BaseT(X) 或 100/1000BaseSFP)	4	4	4	4
工作电压	9.6 至 60 VDC	9.6 至 60 VDC	88 至 300 VDC, 85 至 264 VAC	88 至 300 VDC, 85 至 264 VAC
预装电源模块	PWR-100-LV	PWR-100-LV	PWR-105-HV-I	PWR-105-HV-I
工作温度	-10 至 60°C	-40 至 75°C	-10 至 60°C	-40 至 75°C
	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹

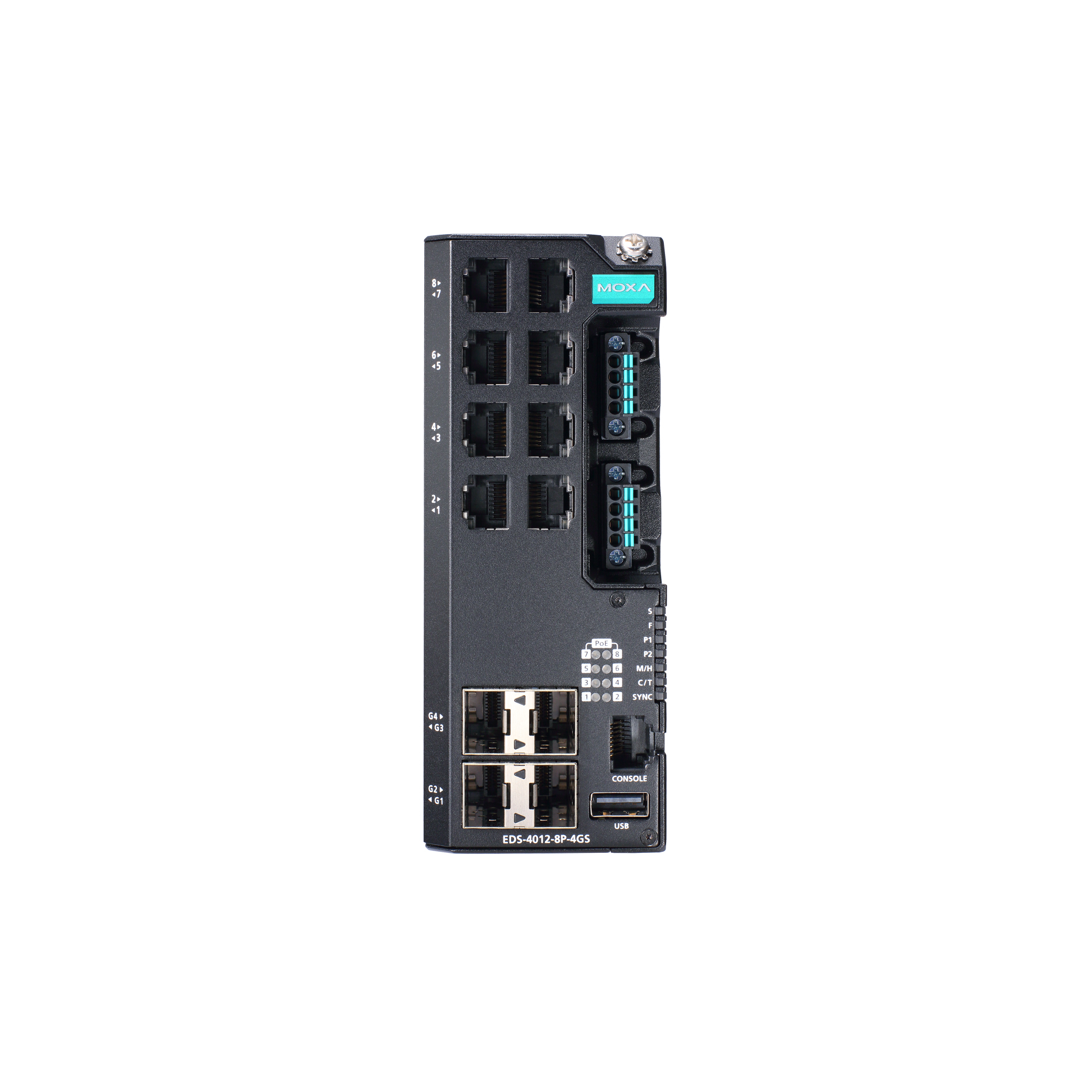

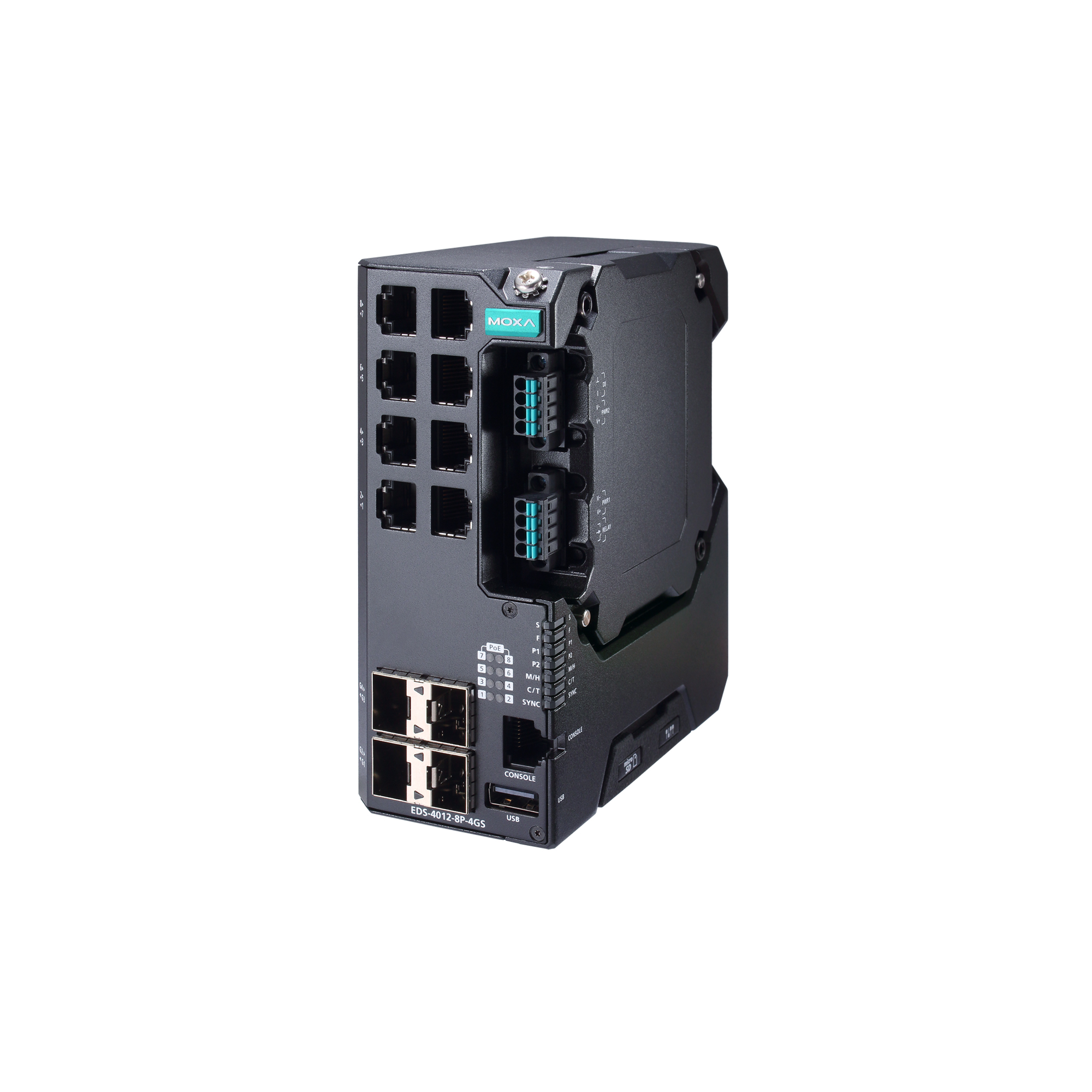

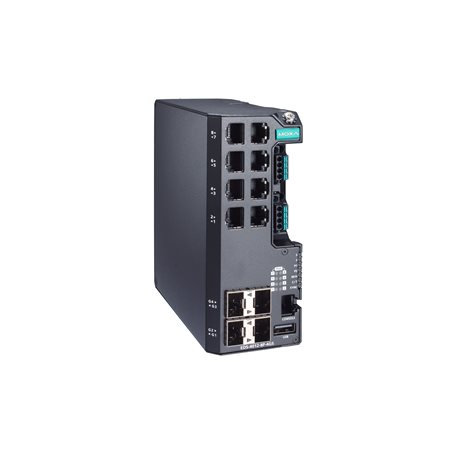

	比较 EDS-4012-8P-4GS-LVA	比较 EDS-4012-8P-4GS-LVA-T	比较 EDS-4012-8P-4GS-LVB	比较 EDS-4012-8P-4GS-LVB-T
10/100BaseT(X) 端口 (RJ45 Connector)	–	–	-	-
PoE 10/100BaseT(X) 端口 (RJ45 Connector)	8	8	-	-
100/1000BaseSFP 插槽	4	4	4	4
Combo 端口 (10/100/1000BaseT(X) 或 100/1000BaseSFP)	–	–	–	–
工作电压	44 至 57 VDC (针对 PoE+ 输出，建议 > 52 VDC)	44 至 57 VDC (针对 PoE+ 输出，建议 > 52 VDC)	12 至 57 VDC (针对 PoE+ 输出，建议 > 52 VDC)	12 至 57 VDC (针对 PoE+ 输出，建议 > 52 VDC)
预装电源模块	PWR-101-LV-BP-I	PWR-101-LV-BP-I	PWR-103-LV-VB-I	PWR-103-LV-VB-I
工作温度	-10 至 60°C	-40 至 75°C	-10 至 60°C	-40 至 75°C
	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹
