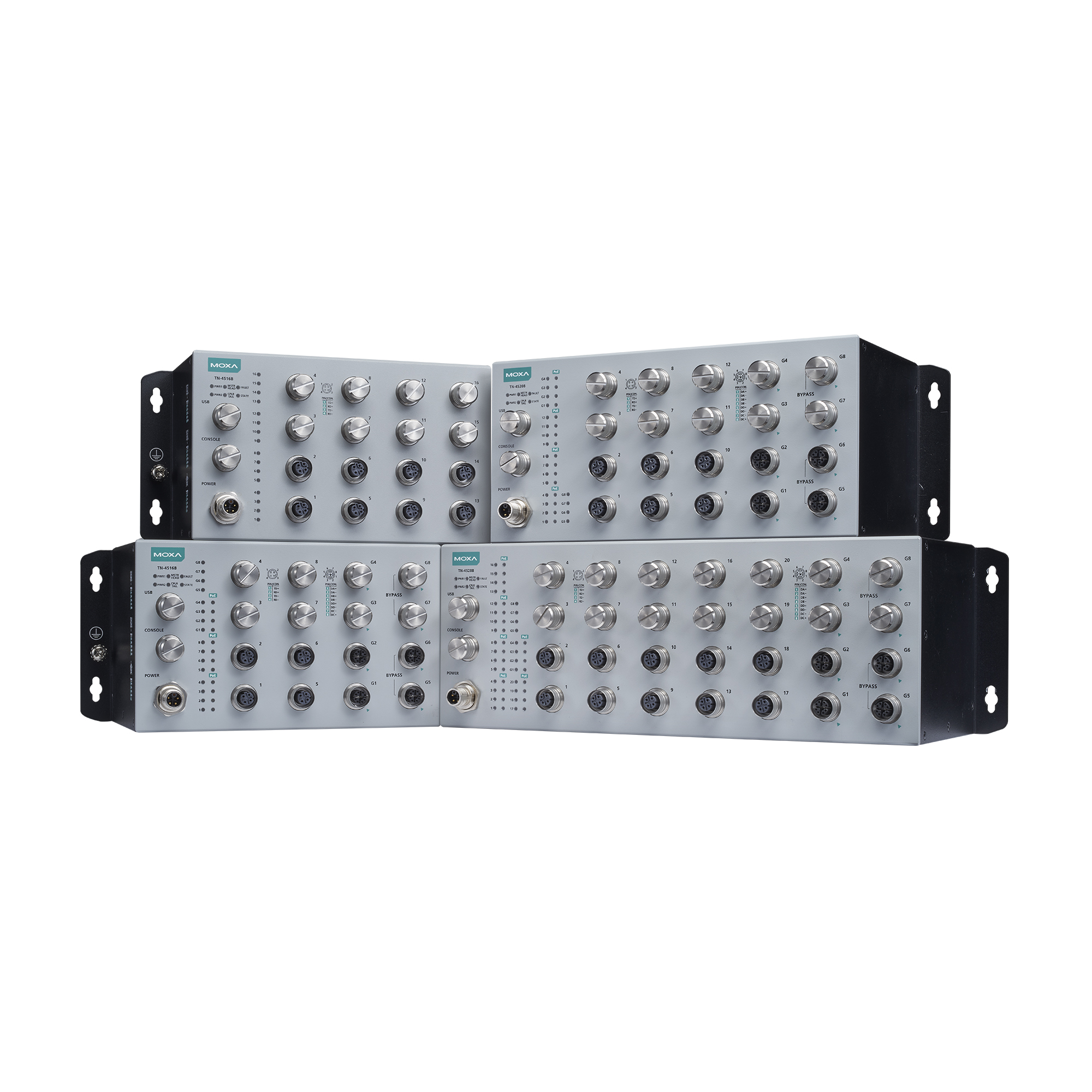

TN-4500B 系列

EN 50155 8 至 28 端口以太网管理型交换机

moxa-tn-4500b-series-image-(1).jpg | Moxa

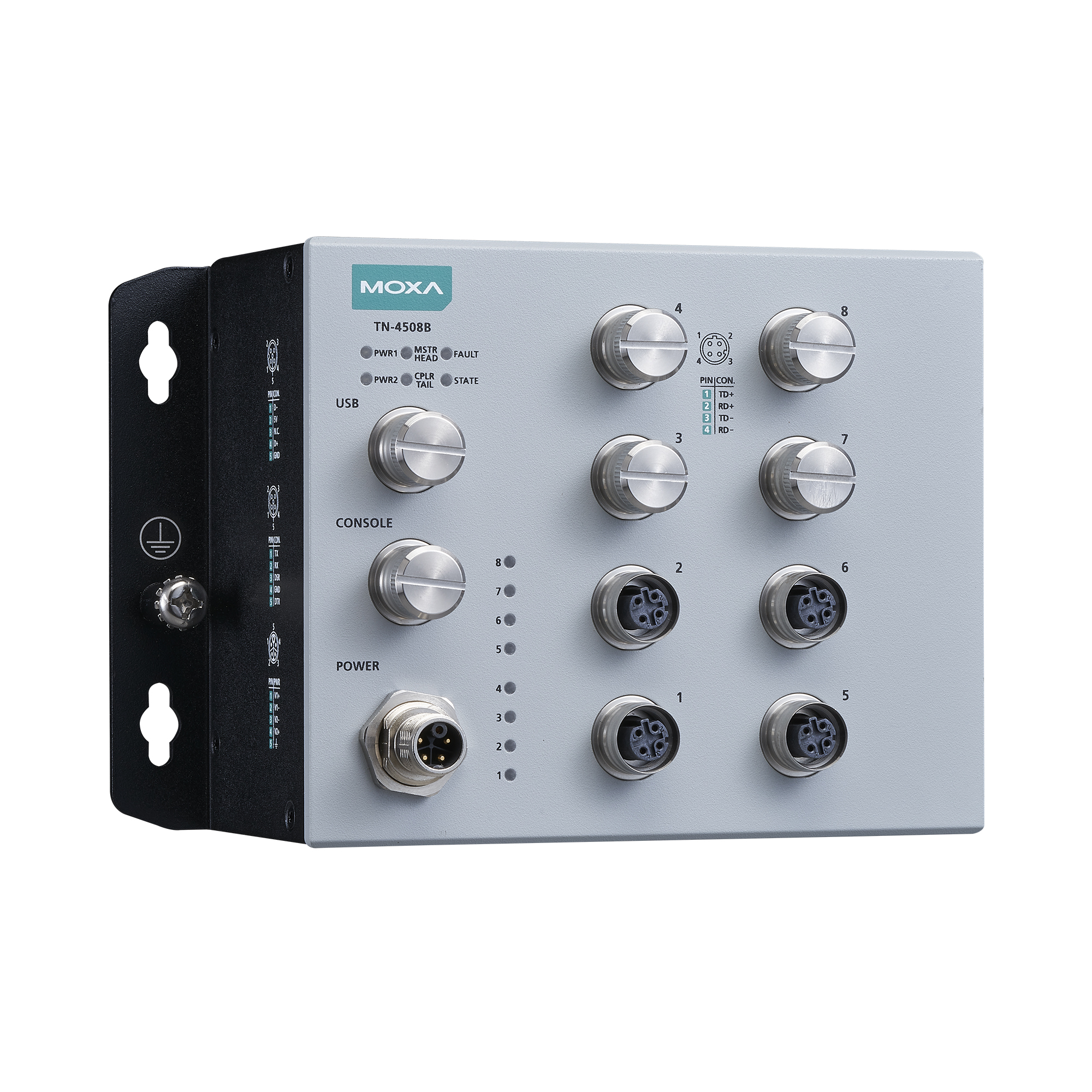

moxa-tn-4500b-series-image-1-(1).jpg | Moxa

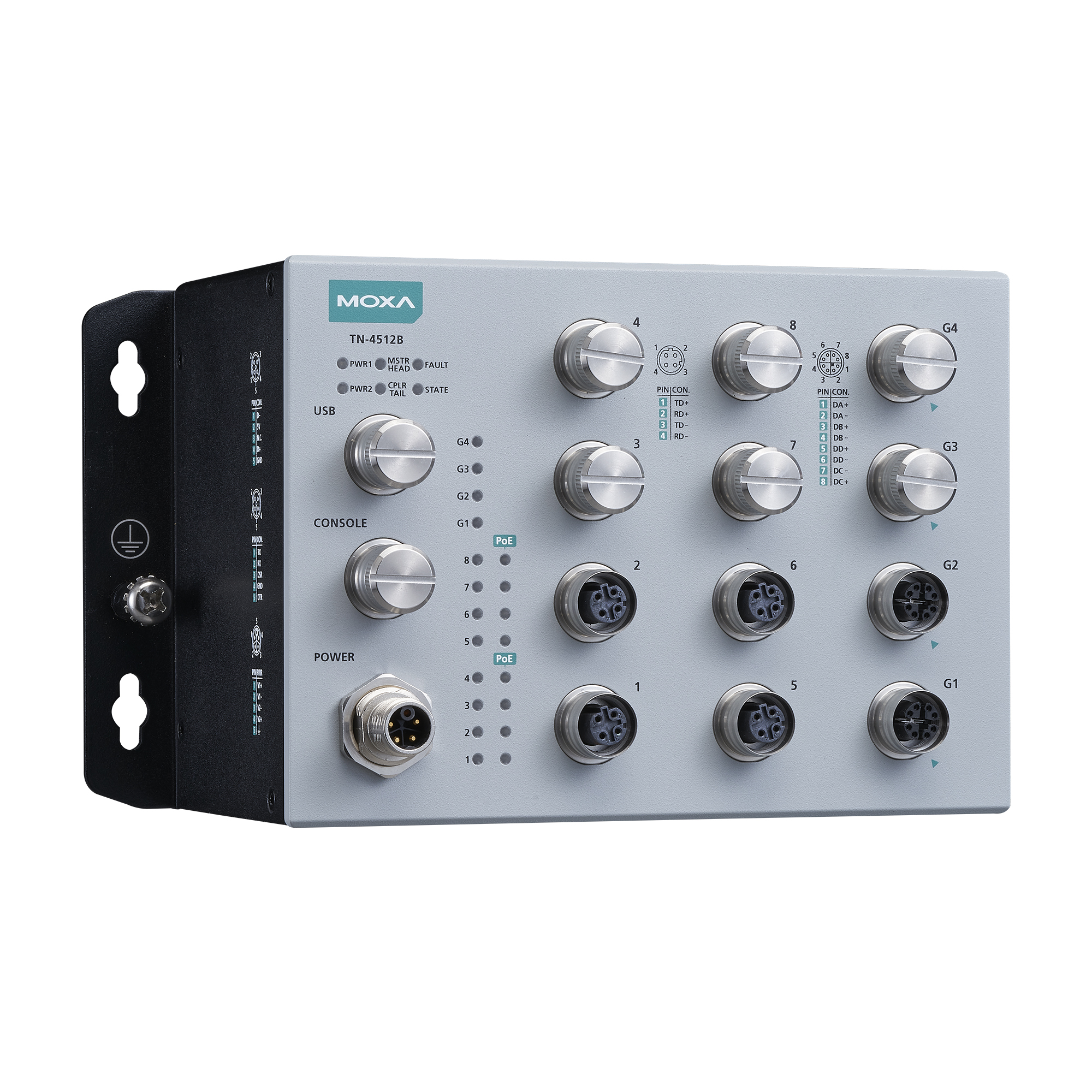

moxa-tn-4500b-series-image-2-(1).jpg | Moxa

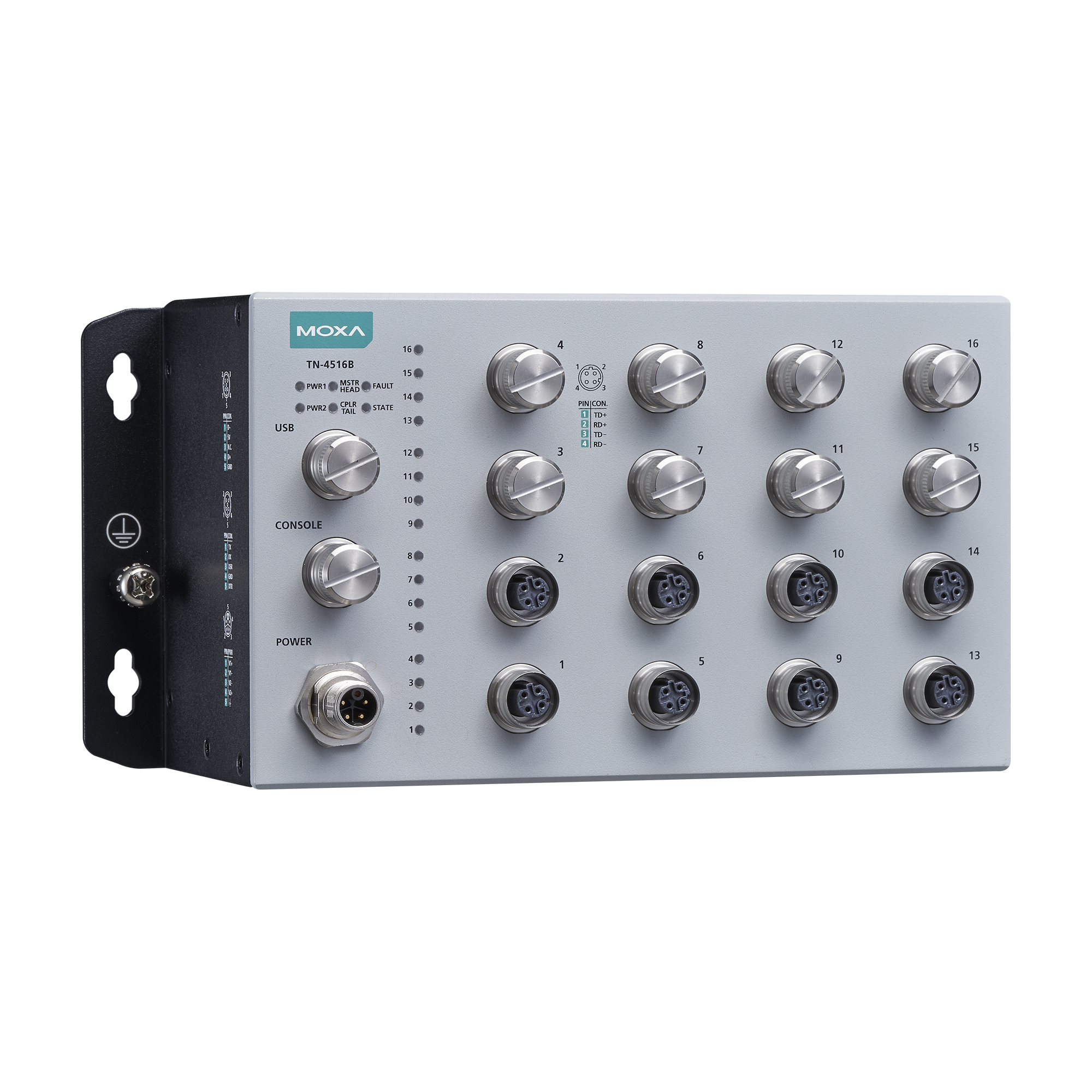

moxa-tn-4500b-series-image-3-(1).jpg | Moxa

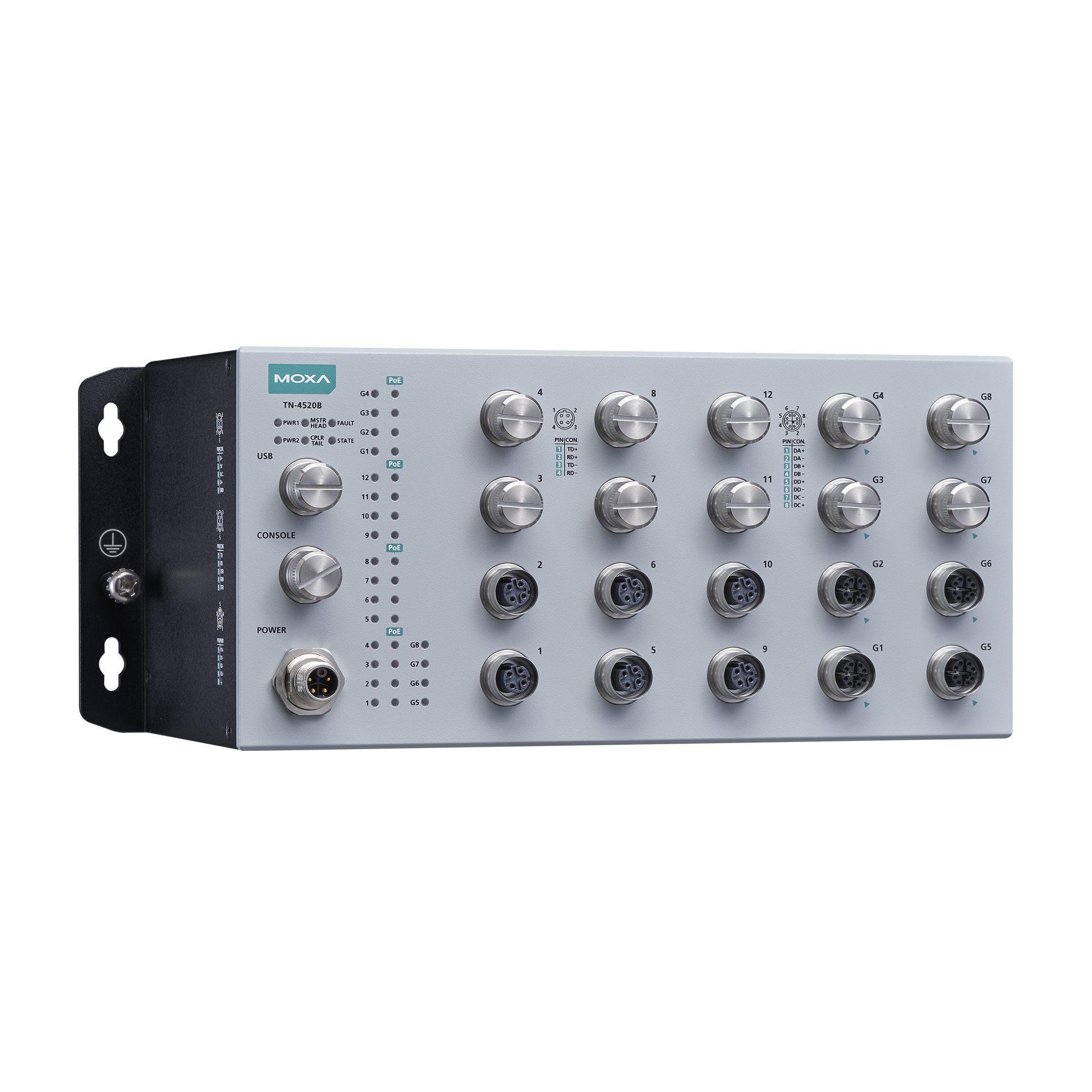

moxa-tn-4500b-series-image-4-(1).jpg | Moxa

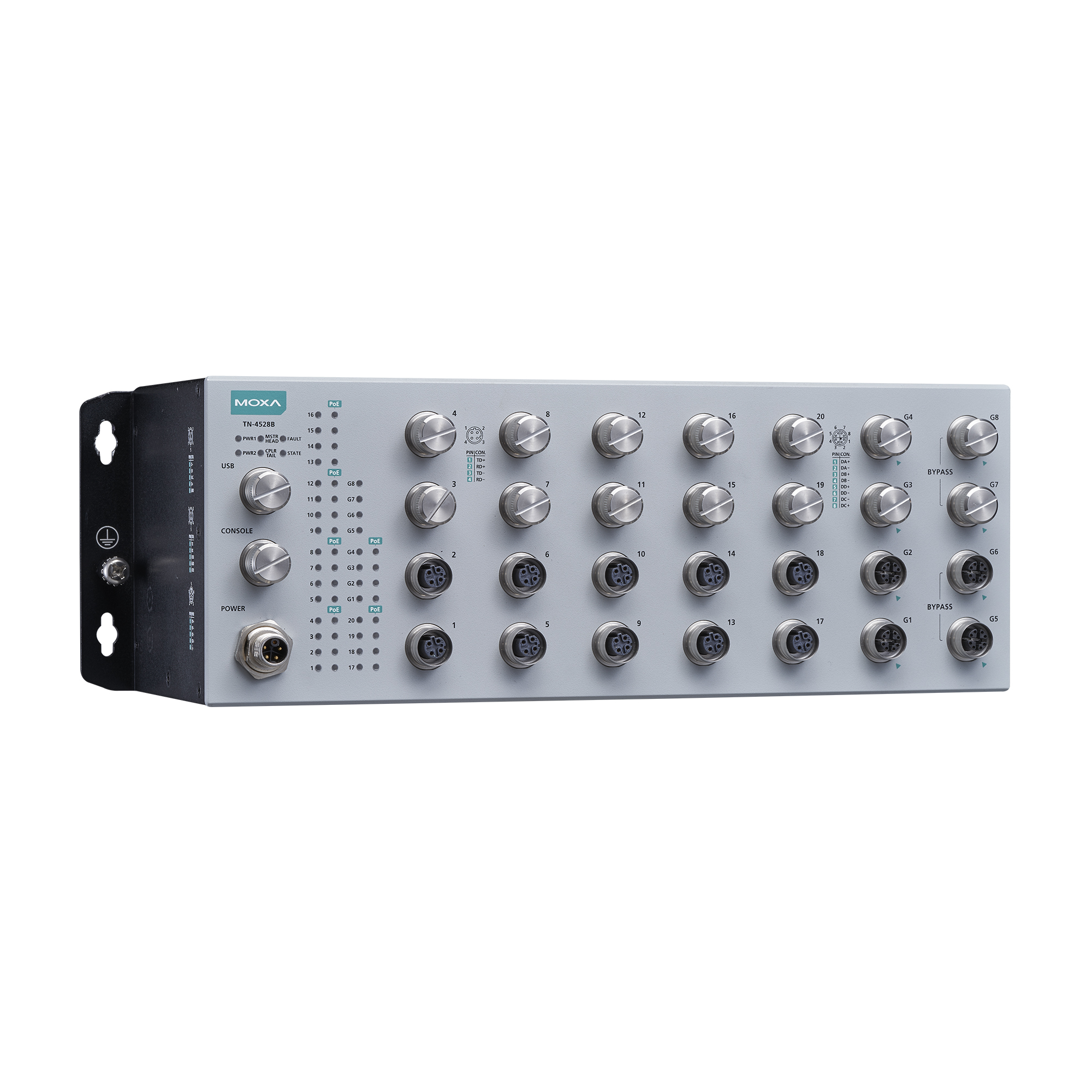

moxa-tn-4500b-series-image-5-(1).jpg | Moxa

特点和优势

根据 IEC 62443-4-1 开发并符合 IEC 62443-4-2 工业网络安全标准
最多 28 个以太网端口，配备 M12 推拉式接头
最多 8 个千兆端口，配备可选双中继旁路功能
最多 24 个 PoE 端口，PoE 功率预算总量为 150 W
24 至 110 VDC 隔离电源输入
支持 -40 至 70°C 系统工作温度
符合所有 EN 50155 强制性测试项目本产品适用于 EN 50155 标准定义的轨道车辆轨交应用。有关详细说明，请参阅： www.moxa.com/doc/specs/EN_50155_Compliance.pdf

认证

您可以在 My Moxa 追踪已关注产品的更新资讯

联系销售人员

介绍

ToughNet TN-4500B 系列 M12 网管型工业以太网交换机专为轨道车辆和轨旁安装等轨交应用而设计。此系列交换机通过 12 接头和其他圆形接头紧密、牢靠的连接，可确保在工业环境的振动和冲击下稳定地运行。TN-4500B 系列以太网交换机提供 8 到 28 个以太网端口，带或不带符合 IEEE 802.3at/af 标准的 PoE 功能。千兆型号还具有多达 8 个千兆以太网端口。

24 到 110 VDC 宽范围电源输入和隔离双电源输入不仅可在全球不同地点使用同样的输入电源，还增强了通信系统的稳定性。此外，此系列交换机支持-40 至70°C 工作温度，可在恶劣环境下进行部署。TN-4500B 系列以太网交换机符合EN 50155，包括工作温度、电源输入电压、浪涌、ESD 和振动，以及保护涂层和电源绝缘，使其适用于各种工业应用。

其他特点和优势

符合 IEC 62443-4-2:2019 的网络安全功能
适用于机车车辆应用的坚固 EN 50155 以太网交换机
Turbo Ring 和 RSTP/MSTP/STP/MRP 用于网络冗余

壁挂式安装
自动恢复连接设备的 IP 地址
可通过 Web 浏览器、Telnet/串行控制台或 Windows 实用程序进行配置

下载产品资料表
打印此页
保存

您可在 My Moxa 管理和分享已保存列表

10/100BaseT(X) 端口（M12 D-code 4 pin，母头）

TN-4516B-CT-T：16
TN-4516B-8G-CT-T：8
PoE 端口（10/100BaseT(X)，M12 D-coded 4-pin 母头接头）

TN-4516B PoE 型号：8
TN-4520B 型号：12
10/100/1000BaseT(X) 端口（M12 X-coded 8-pin 母头接头）

TN-4516B-8G-CT-T：8
TN-4516B-8P-4G-4GP-CT-T：4
TN-4520B-12P-4G-4GP-CT-T：4
PoE 端口（100/1000BaseT(X)，M12 X-coded 8-pin 母头接头）

16/20 端口 PoE 型号：4
10/100/1000BaseT(X) 端口（M12 X-coded 8-pin 母头接头，带旁路功能）

-4GBP 型号：4
标准

IEEE 802.3，用于 10BaseT
IEEE 802.3u，用于 100BaseT(X)
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3af/at，用于 PoE/PoE+ 输出
IEEE 802.1D-2004，用于生成树协议 (STP)
IEEE 802.1p，用于服务等级
IEEE 802.1Q，用于 VLAN 标记
IEEE 802.1w，用于快速生成树协议 (RSTP)
IEEE 802.1X，用于授权认证
IEEE 802.3x，用于流量控制

配置选项

通过串口/Telnet/SSH 实现的命令行界面 (CLI)
Web Console (HTTP/HTTPS)
Windows 管理工具
过滤

GMRP
GVRP
GARP
802.1Q VLAN
IGMP Snooping v1/v2/v3
IGMP Querier
静态组播
管理

IPv4/IPv6
流量控制
背压流量控制
DHCP Server
DHCP Client
DHCP Relay Agent (Option 82)
QoS/CoS/ToS
ARP
RARP
LLDP
端口镜像
Linkup Delay
SMTP
SNMP Trap
SNMP Inform
SNMPv1/v2c/v3
RMON
TFTP
SFTP
HTTP
HTTPS
Telnet
Syslog
Private MIB
环路保护
MIB

P-BRIDGE MIB
Q-BRIDGE MIB
Ethernet-like MIB
IEEE8021-SPANNING-TREE-MIB
IEEE8021-PAE-MIB
IEEE8023-LAG-MIB
LLDP-EXT-DOT1-MIB
LLDP-EXT-DOT3-MIB
SNMPv2-MIB
RMON MIB Groups 1、2、3、9
冗余协议

STP
RSTP
MSTP
Turbo Ring v2
链路聚合
Ring Coupling
静态端口聚合
LACP
MRP
安全

速率限制
信任访问控制
端口锁定
Sticky MAC
HTTPS/SSL
SSH
RADIUS
TACACS+
访问控制列表
登录和密码政策
DHCP Snooping
对时服务

SNTP Server/Client
NTP Server/Client

MAC 地址表大小

16 K
IGMP 分组

1024
最大 VLAN 数量

256
VLAN ID 范围

VID 1 至 4094
优先级队列

8

LED 指示灯

PWR1、PWR2、FAULT、STATE、MSTR/HEAD、CPLR/TAIL、以太网端口、PoE 端口

Console 端口

M12 B-coded 5-pin 母头接头 (RS-232)

M12 接头

M12 A-coded 5-pin 母头（用于 ABC-02 USB 存储）

输入电流

TN-4516B 非 PoE 型号：0.83 A @ 24 VDC
TN-4516B PoE 型号：9.3 A @ 24 VDC
TN-4520B PoE 型号：9.3 A @ 24 VDC
输入电压

24/36/48/72/96/110 VDC
冗余双电源输入
电源输入数量：2
工作电压

16.8 至 137.5 VDC
电源接头

M12 K-coded 5-pin 公头接头
过载电流保护

支持
反接保护

支持
PoE 功率预算总量

TN-4516B/TN-4520B PoE 型号：150 W

外壳

金属
尺寸

TN-4516B 非 PoE 型号：230 x 115 x 98 mm（9.06 x 4.53 x 3.86 英寸）
TN-4516B PoE 型号：230 x 115 x 133 mm（9.06 x 4.53 x 5.24 英寸）
TN-4520B 型号：280 x 115 x 133 mm（11.02 x 4.53 x 5.24 英寸）
IP 等级

IP42
重量

TN-4516B 非 PoE 型号：1,500 g (2.48 lb)
TN-4516B PoE 型号：2,310 g (5.10 lb)
TN-4520B 型号：2,419 g (5.33 lb)
安装

壁挂式
保护

PCB 保护涂层

工作温度

-40 至 70°C（-40 至 158°F）
存储温度（含包装）

-40 至 85°C（-40 至 185°F）
相对湿度

5 至 95%（非冷凝）
海拔

3000 m

EMC

EN 55032/35
EMS

IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：2 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
射频

FCC
轨道交通

IEC 60068-2-1, EN 50155
IEC 60068-2-2, EN 50155
IEC 60068-2-30, EN 50155
IEC 60068-2-78
EN 50121-4
EN 50155
IEC 60571
轨道火灾防护

EN 45545-2
安全

UL 62368-1
IEC 62368-1
EN 62368-1
BSMI
盐雾试验

EN 50155
冲击

IEC 60068-2-27，IEC 61373，EN 50155
振动

IEC 60068-2-64，IEC 61373，EN 50155
包装振动试验

ISTA 1A
包装掉落试验

ISTA 1A

绿色产品

RoHS、CRoHS、WEEE

时间

TN-4516B-CT-T：1,346,637 小时
TN-4516B-8G-CT-T：1,148,405 小时
TN-4516B-8P-4G-4GP-CT-T：881,578 小时
TN-4516B-8P-4GP-4GBPCT-T：707,988 小时
TN-4520B-12P-4G-4GP-CT-T： 851,025 小时
TN-4520B-12P-4GP-4GBPCT-T：688,231 小时
标准

Telcordia SR332 Issue 4

保修期限

5 年
详情

请参阅 www.moxa.com.cn/warranty

下载产品资料表

软件、固件和驱动程序

名称	类型	校驗和	版本	发布日期
Firmware for TN-4500B Series 58.3 MB	固件	838CFAF53774A7676B7910ACC654378DC795FE2686E4C0B0C7401B62A6B2F325DAA8FA3BFB2C13BB5A43F0EC06EFCEF0CEBEDF6C20F2B4A0760F418F6F882B57 SHA-512	v2.0	2025年12月31日 2025年12月31日发布说明
MIB File for TN-4500B Series 378.0 KB	软件包	26D0FD113455054D21B79AD48F03E9B3DF6A830700E2FD06ADA122C324938917D9D7DB6EBE0E923778A3204870AA44AF45C15B2D680DBFF346195CC1B911ED4B SHA-512	v2.0	2025年12月31日 2025年12月31日发布说明
Firmware for TN-4500B Series 51.6 MB	固件	FC0C18B08A401F900C965B9D4370C886535438D38DD134322FDA4DA3FAC1EC6238DF8BCE5DC15F59F73BA519B3823CB48BFCEB4E903F4B7CBDA58BD5A921ED26 SHA-512	v1.3	2025年9月3日 2025年9月3日发布说明
Firmware for TN-4500B Series 51.6 MB	固件	2AD7239FD3533939660D40945060F1345BC1AAFE9D5B9A3954C82494BB0039F7ABF03D875811C4D13D7FA7BED3BDB351AFB82690F75599318C5697304FD38FDC SHA-512	v1.2	2025年3月7日 2025年3月7日发布说明
Firmware for TN-4500B Series 51.6 MB	固件	33827381D773AB420F1A223C11FE16F79B69E2EB1214E8AE648E6919F7ED3642A11F0AEC62C44E7211A8E0ED6EBD6F5B6D5D5627B678DEA80D00482A8AF5902B SHA-512	v1.1	2025年2月7日 2025年2月7日发布说明
Firmware for TN-4500B Series 51.4 MB	固件	5540104E89E331B717841C739B4A457394DEC8D74E3498E206004E20026A4D0F98D2357F64D150748D007DB4752F04657F05F008A213C34C1F7CFC9833F283B9 SHA-512	v1.0	2024年9月24日 2024年9月24日发布说明

支持文件

名称	类型	语言	版本	发布日期
QIG for TN-4500B Series 6.9 MB	QIG	英文	v2.0	2025年12月31日 2025年12月31日
Moxa FOSS Statement_MX-NOS Rail Version V2 1.7 MB	声明书	英文	v2.0	2025年12月31日 2025年12月31日
MX-NOS Rail Version V2 Command Line Interface Manual 4.5 MB	手册	英文	v1.4	2025年12月31日 2025年12月31日
IEC 62443-4-2 Security Level 2 Certification for TN-4500B Series 320.5 KB	声明书	英文	v1.0	2025年11月5日 2025年11月5日
Declaration of Conformity (EU/UK) for TN-4512B/4516B (with Full G) 314.7 KB	声明书	英文	v1.0	2025年10月3日 2025年10月3日
Declaration of Conformity (EU/UK) for TN-4516B (with PoE) 288.7 KB	声明书	英文	v1.0	2025年8月22日 2025年8月22日
Declaration of Conformity (EU/UK) for TN-4516B (non PoE) 311.1 KB	声明书	英文	v1.0	2025年8月22日 2025年8月22日
Declaration of Conformity (EU/UK) for TN-4524B (with PoE) 310.4 KB	声明书	英文	v1.0	2025年7月30日 2025年7月30日
MX-NOS Rail Version V1 User Manual 13.3 MB	手册	英文	v1.4	2025年7月2日 2025年7月2日
Declaration of Conformity (EU/UK) for TN-4512B (with PoE) 307.5 KB	声明书	英文	v1.0	2024年11月4日 2024年11月4日
Declaration of Conformity (EU/UK) for TN-4508B (non PoE) 306.8 KB	声明书	英文	v1.0	2024年11月1日 2024年11月1日
Declaration of Conformity (EU/UK) for TN-4512B (non PoE) 306.9 KB	声明书	英文	v1.0	2024年11月1日 2024年11月1日
TN-4500B 系列产品资料表 3.0 MB	产品资料表	中文	v1.0	2024年9月19日 2024年9月19日
QIG for TN-4500B Series 4.8 MB	QIG	英文	v1.0	2024年9月19日 2024年9月19日
Declaration of Conformity (EU/UK) for TN-4528B (with PoE) 309.5 KB	声明书	英文	v1.0	2024年9月9日 2024年9月9日
Declaration of Conformity (EU/UK) for TN-4520B (with PoE) 310.5 KB	声明书	英文	v1.0	2024年8月28日 2024年8月28日

关键制造商携手推进欧洲列车自动驾驶研究

可用型号 (6)

显示图片

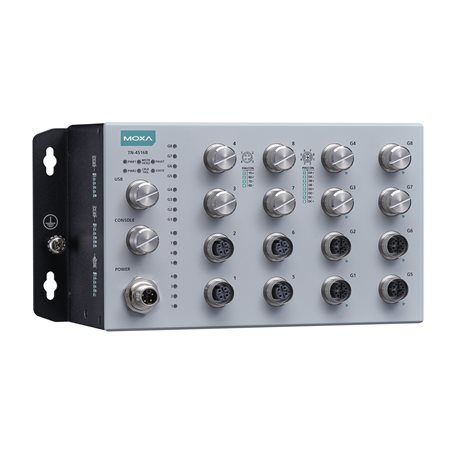

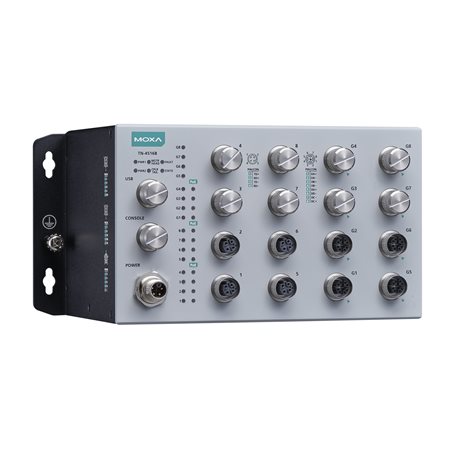

	比较 TN-4516B-CT-T	比较 TN-4516B-8G-CT-T	比较 TN-4516B-8P-4G-4GP-CT-T	比较 TN-4516B-8P-4GP-4GBP-CT-T
10/100/1000BaseT(X) 端口, M12 X-coded 8–pin 母头接头	–	8	4	–
10/100/1000BaseT(X) PoE 端口, M12 X-coded 8–pin 母头接头	–	–	4	4
10/100/1000BaseT(X) 端口, M12 X-coded 8–pin 母头接头，带旁路功能	–	-	-	-
10/100BaseT(X) 端口, M12 D-coded 4-pin 母头接头	16	8	–	–
10/100BaseT(X) PoE PoE 端口, M12 D-coded 4-pin 母头接头	–	–	8	8
PoE 功率预算	–	–	150 W	150 W
	添加至询价查看询价	添加至询价查看询价	添加至询价查看询价	添加至询价查看询价

	比较 TN-4520B-12P-4G-4GP-CT-T	比较 TN-4520B-12P-4GP-4GBP-CT-T
10/100/1000BaseT(X) 端口, M12 X-coded 8–pin 母头接头	4	–
10/100/1000BaseT(X) PoE 端口, M12 X-coded 8–pin 母头接头	4	4
10/100/1000BaseT(X) 端口, M12 X-coded 8–pin 母头接头，带旁路功能	–	4
10/100BaseT(X) 端口, M12 D-coded 4-pin 母头接头	–	–
10/100BaseT(X) PoE PoE 端口, M12 D-coded 4-pin 母头接头	12	12
PoE 功率预算	150 W	150 W
	添加至询价查看询价	添加至询价查看询价
