NE-4100 系列

10/100 Mbps 嵌入式串口设备联网服务器

moxa-ne-4100-series-image-1-(1).jpg | Moxa
moxa-ne-4100-series-image-2-(1).jpg | Moxa
moxa-ne-4100-series-image-3-(1).jpg | Moxa

特点和优势

  • 10/100 Mbps 以太网接口
  • 串口传输速率高达 230.4 kbps
  • 可选操作模式:Real COM、TCP Server、TCP Client 和 UDP
  • 支持 DHCP、BootP、静态 IP 和 ARP
  • 通过 SNMP 和 Email 发送事件警告和通知
  • 信用卡一半大小 - 仅 57 × 40 mm
  • 1.5 W 超低功耗,支持 +5 V 单电源输入

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

Moxa NE-4100 嵌入式设备服务器专为设备制造商而设计,可将复杂的联网功能轻松集成到串口设备上。 Moxa 的嵌入式设备服务器可立即将任何配有标准串口的设备转换成为以太网设备。NE-4100 嵌入式设备服务器支持 10/100 Mbps 以太网、开机即用的 TCP Server、TCP Client 和 UDP 操作模式。此外,还提供 Real COM 驱动程序以兼容旧版本的软件。



通过 SNMP 和 Email 发送事件警告和通知

NE-4100 嵌入式设备服务器可按照以下条件配置发送 SNMP trap 或 Email 通知:

  • 冷/热启动

  • 密码认证失败

  • DSR/DCD 信号变更

  • IP 地址变更

  • 密码变更



  • CPU

    16-bit MCU

  • 闪存

    2 MB

  • SDRAM

    1 MB

  • DIO 复用通道(软件调节)

    4

  • 10/100BaseT(X) 端口,自动 MDI/MDI-X

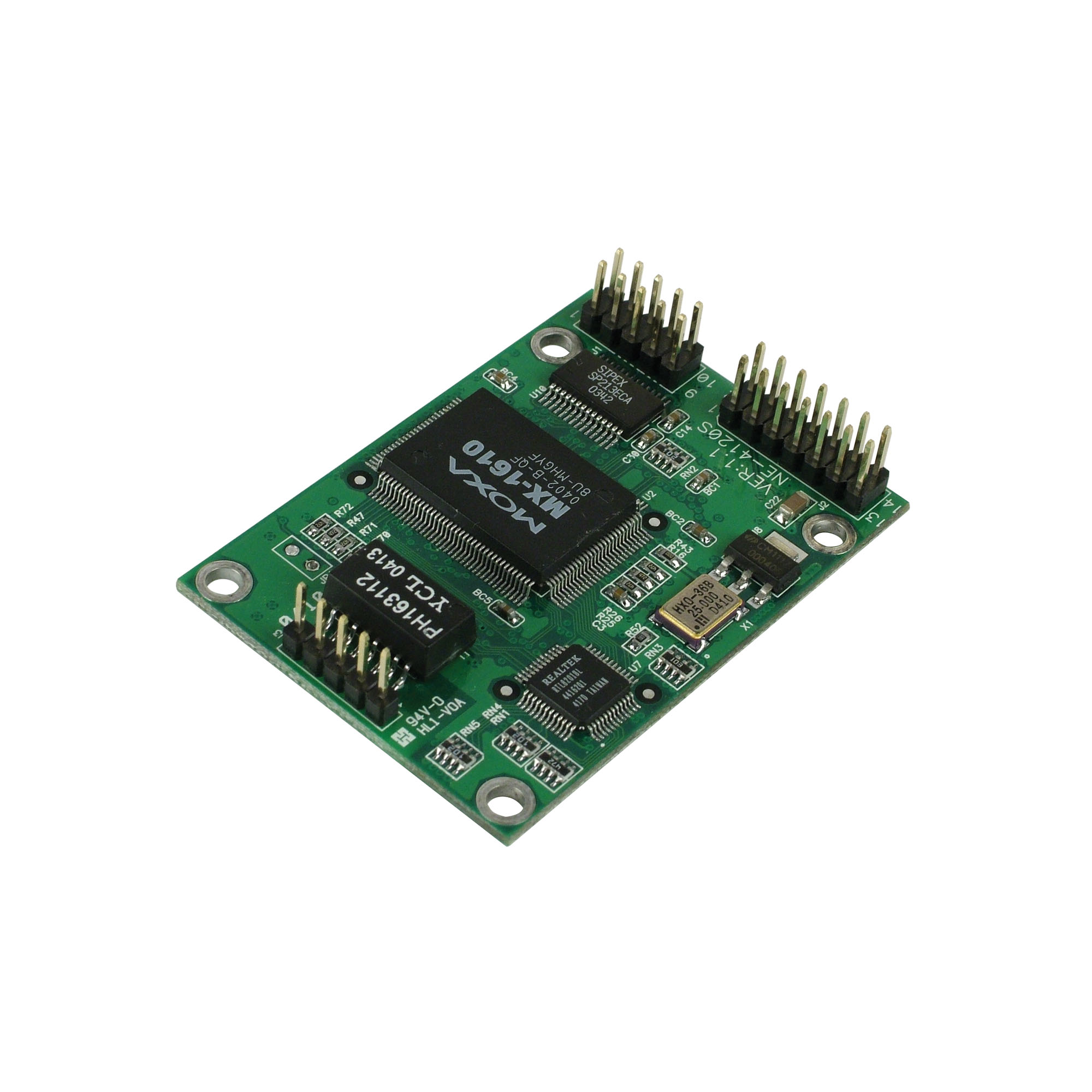

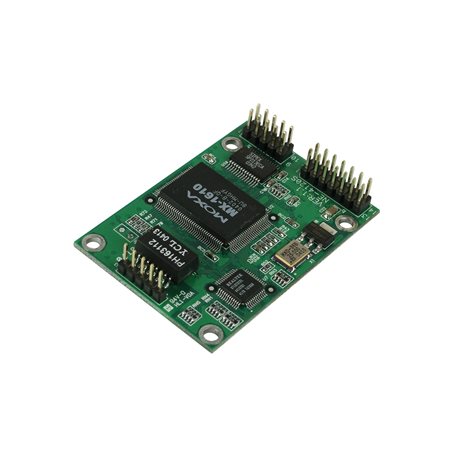

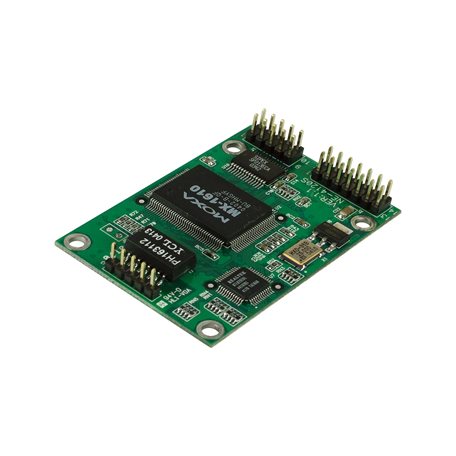

    NE-4120S/4120A: 5-pin 针式接头

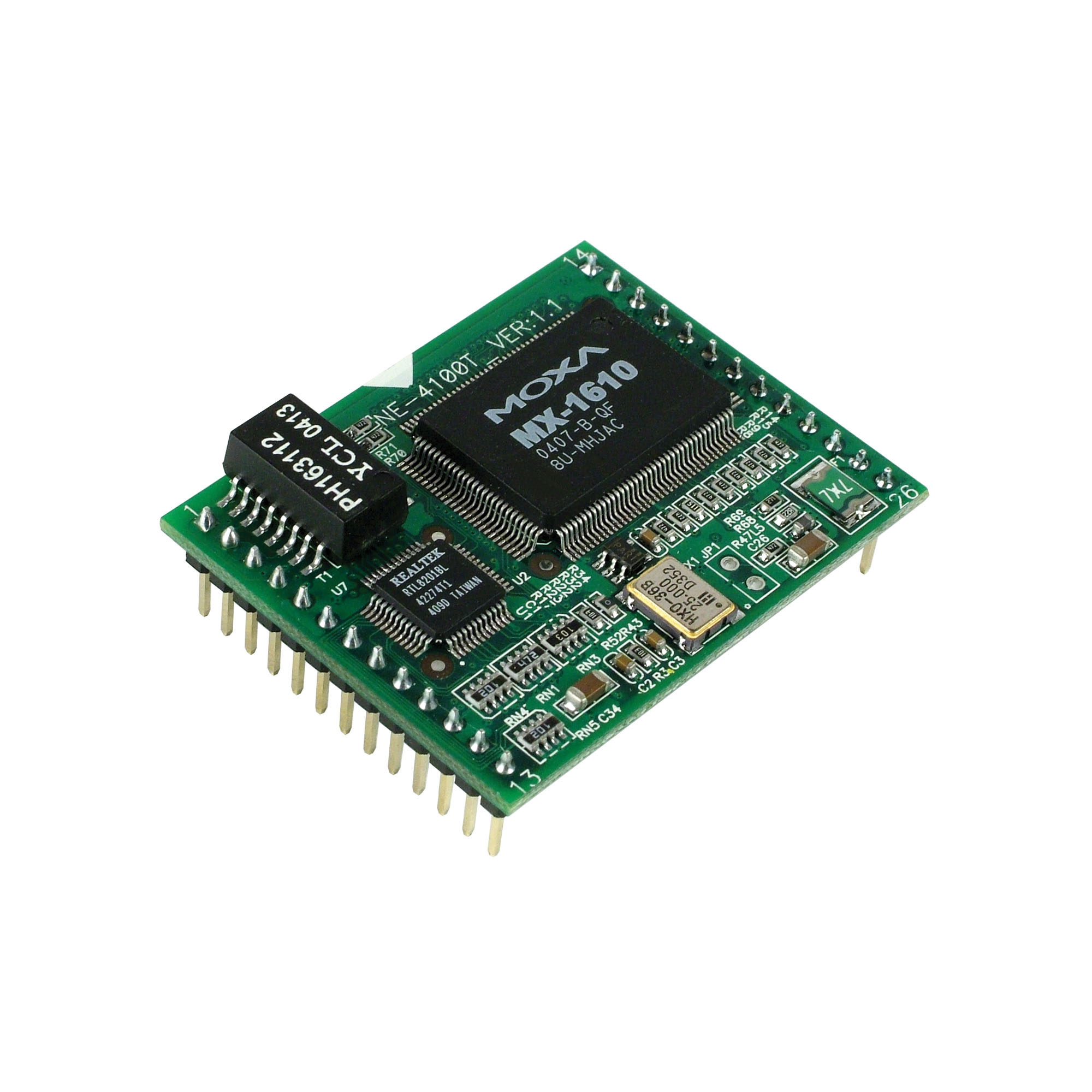

    NE-4100T:26-pin 双列直插式

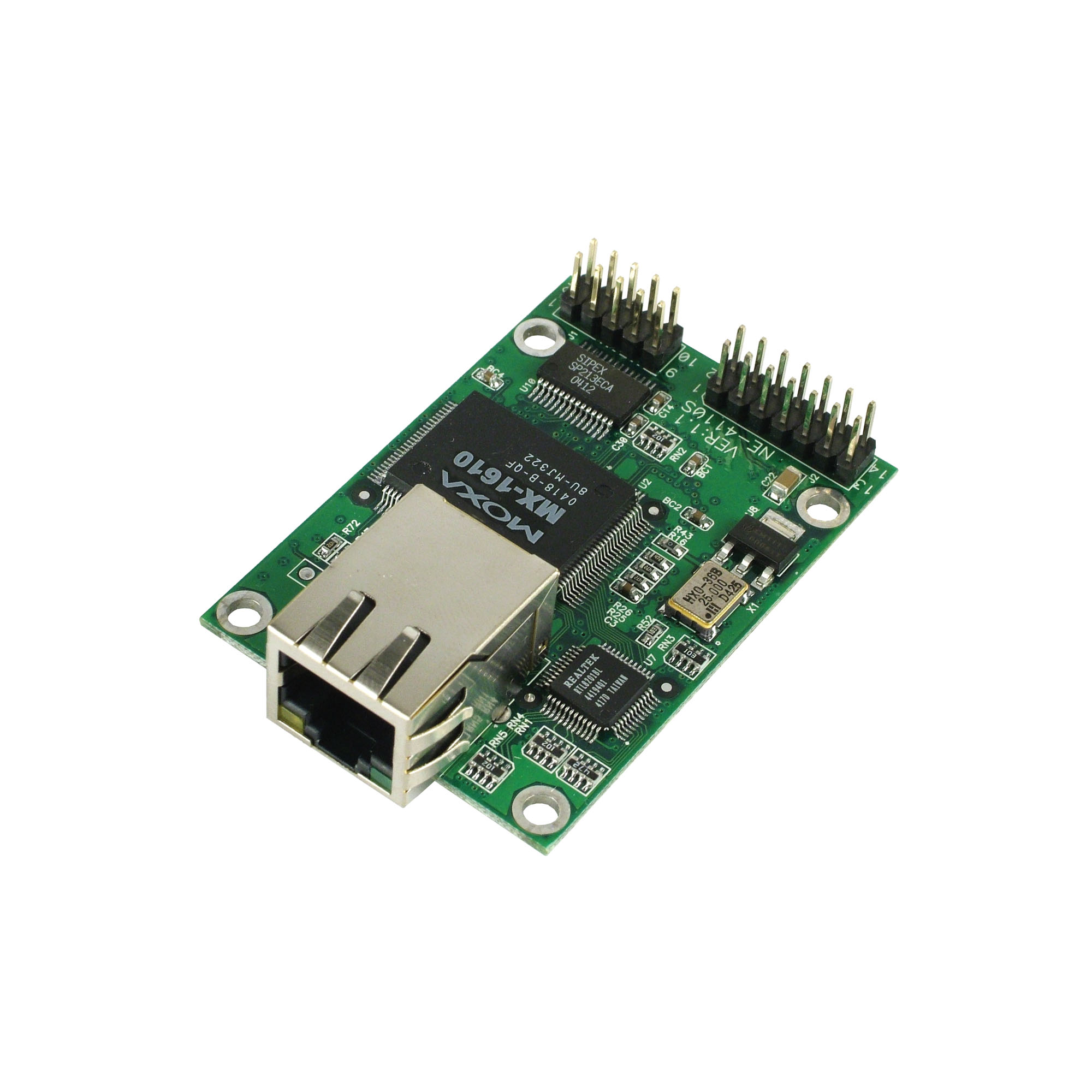

    NE-4110S/4110A:8-pin RJ45

  • 电磁隔离保护

    1.5 kV(内置)

  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3u,用于 100BaseT(X)
    IEEE 802.3x,用于流量控制

  • 配置选项

    Web Console (HTTP)、Windows 管理工具、Telnet Console、串口 Console

  • 管理

    ARP、设备搜寻工具(DSU)、DHCP Client、HTTP、IPv4、SMTP、SNMPv1/v2c、TCP/IP、Telnet、UDP、Web Console、ICMP

  • Windows Real COM 驱动程序

    Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

  • Linux Real TTY 驱动程序

    内核版本:2.4.x、2.6.x、3.x、4.x 和 5.x

  • Fixed TTY 驱动程序

    SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X

  • Android API

    Android 3.1.x 及更高版本

  • 端口数量

    2(1 个用于串口界面,1 个用于 console 端口)

  • 串口标准

    NE-4110S/4120S 系列:RS-232
    NE-4110A/4120A 系列:RS-422、RS-485
    NE-4100T 系列:TTL

  • 操作模式

    Real COM、TCP Client、TCP Server、UDP

  • 波特率

    110 bps 至 230.4 kbps

  • 数据位

    5、6、7、8

  • 停止位

    1、1.5、2

  • 校验位

    无、偶、奇、Space、Mark

  • 流量控制

    无、RTS/CTS、DTR/DSR、XON/XOFF

  • RS-232

    NE-4110S/4120S:TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    NE-4110A/4120A:TX+、TX-、RX+、RX-、GND

  • RS-485-4w

    NE-4110A/4120A:TX+、TX-、RX+、RX-、GND

  • RS-485-2w

    NE-4110A/4120A:Data+、Data-、GND

  • 输入电压

    5 VDC

  • 电源功耗

    290 mA @ 5 VDC

  • 尺寸

    NE-4110/4120:57 x 40 mm(2.24 x 1.57 英寸)
    NE-4100T:45 x 36 mm(1.77 x 1.42 英寸)

  • 重量

    NE-4110S/4110A:40 g (0.09 lb)
    NE-4120S/4120A/4100T:20 g (0.04 lb)

  • 外形规格类型

    NE-4110/4110A/4120S/4120A:便携式针式接头模块
    NE-4100T:插入式模块

  • 工作温度

    标准型号:0 至 55°C(32 至 131°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 60°C(-40 至 140°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV
    IEC 61000-4-5 Surge:电源:1 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m
    IEC 61000-4-8 PFMF

  • 环境测试

    IEC 60068-2-1
    IEC 60068-2-3
    IEC 60068-2-14

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    NE-4100T:288,173 小时
    NE-4110S:290,276 小时
    NE-4110A/4120S/4120A:289,573 小时

  • 标准

    Telcordia SR332
