MiiNePort E3 系列

10/100 Mbps 嵌入式串口设备联网服务器

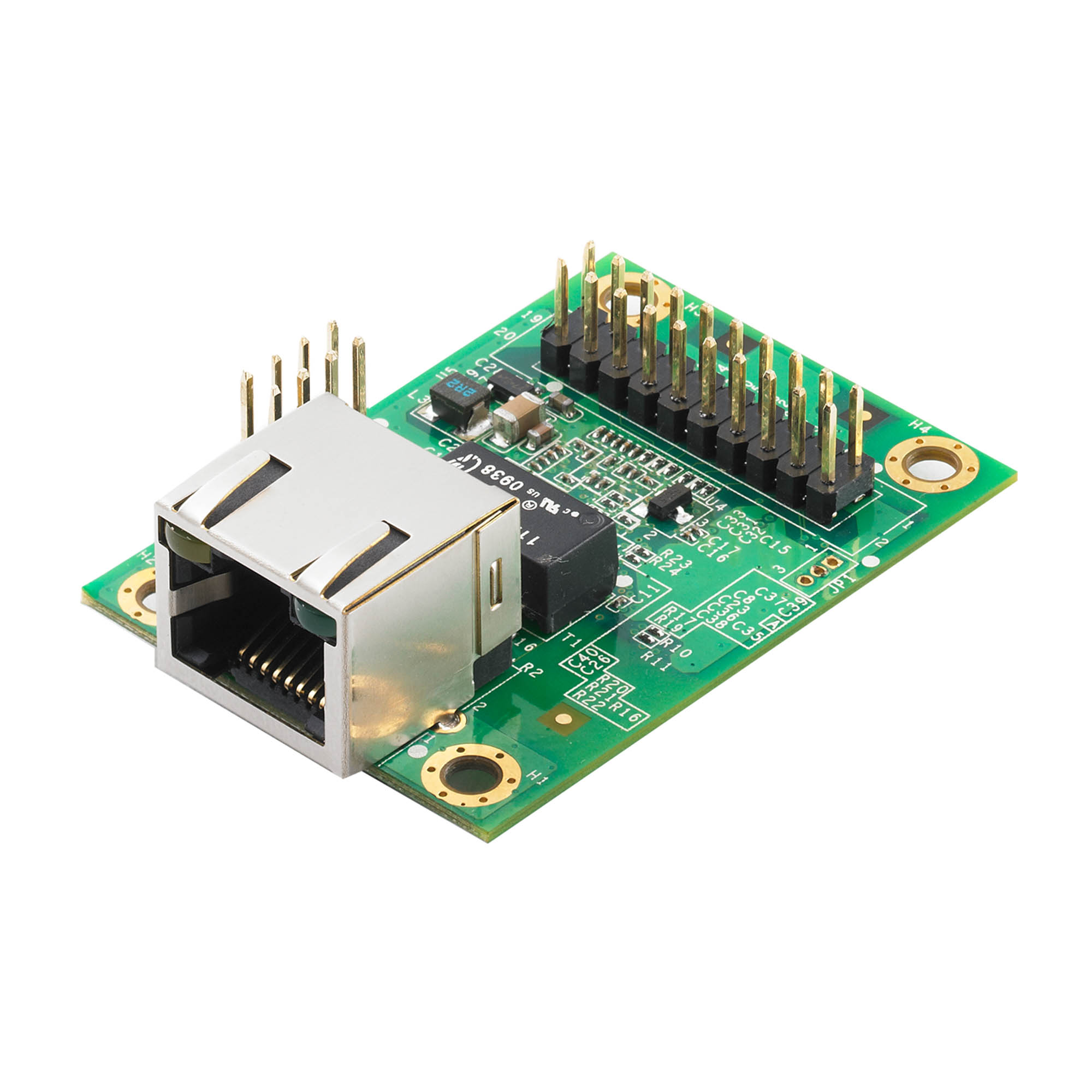

moxa-miineport-e3-series-image-1-(1).jpg | Moxa

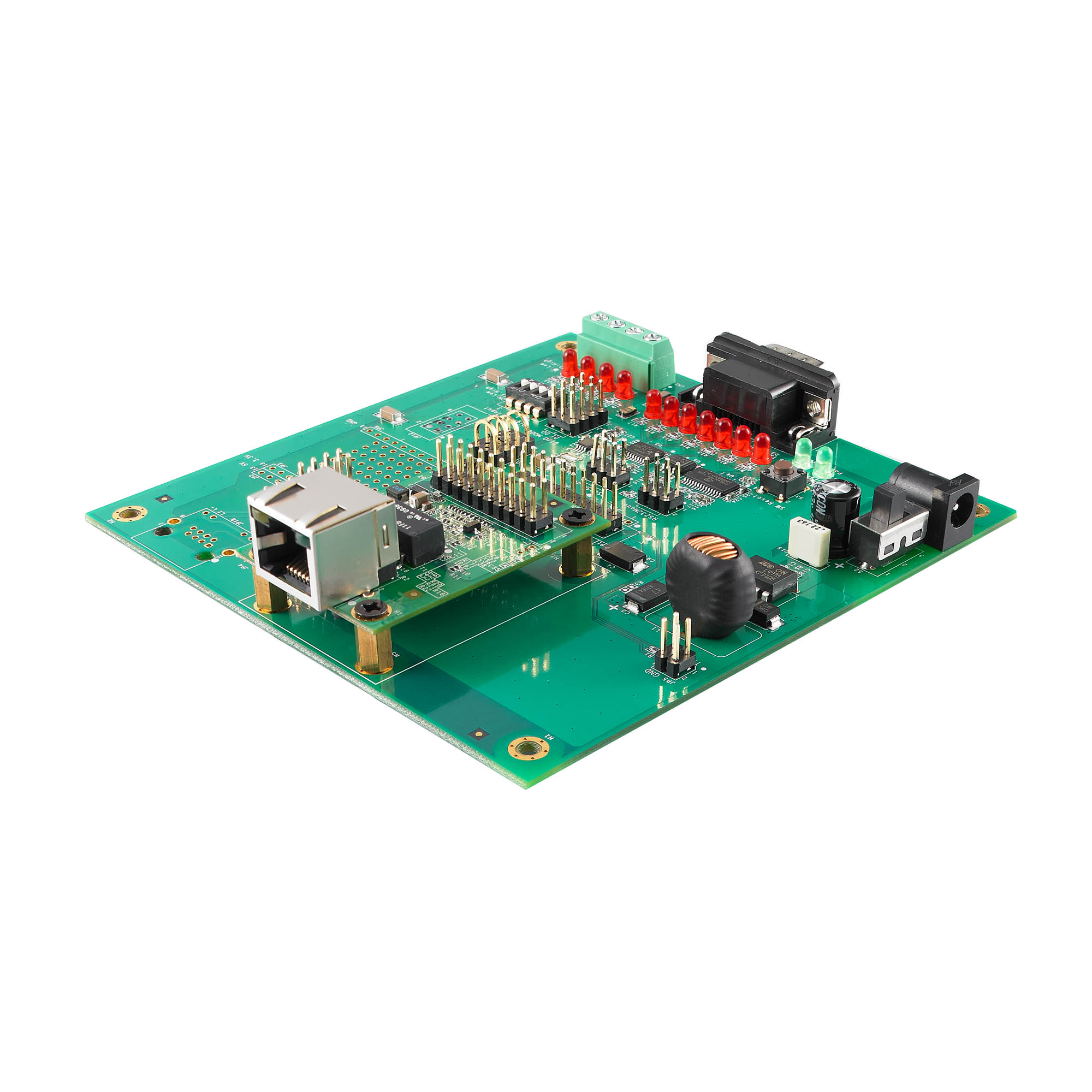

moxa-miineport-e3-series-image-2-(1).jpg | Moxa

特点和优势

  • 符合 IEEE 802.3af 标准的 PoE passthrough
  • 采用 Moxa 高质量、可靠的第二代 MiiNe 系统级芯片 (SoC)
  • 各种操作模式可满足特定的应用需求
  • 绿色环保设计,超低功耗
  • MiiNePort NetEZ 技术轻松实现串口联网集成
  • 高紧凑型嵌入式设备模块

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

Moxa MiiNePort E3 系列嵌入式设备联网服务器专为设备制造商而设计,可将复杂的联网功能轻松集成到串口设备上。MiiNePort E3 采用 Moxa 第二代 MiiNe SoC,并支持 10/100 Mbps 以太网,串口传输速率最高可达 921.6 kbps,还提供多种即用型操作模式可选,仅需超低功耗。通过 Moxa 的创新 NetEZ 技术,MiiNePort E3 可用于将任何配有标准串口的设备立即转换成为以太网设备。此外,MiiNePort E3 带 RJ45 接头,属于紧凑型嵌入式设备联网服务器,几乎可以匹配任何现有串口设备。

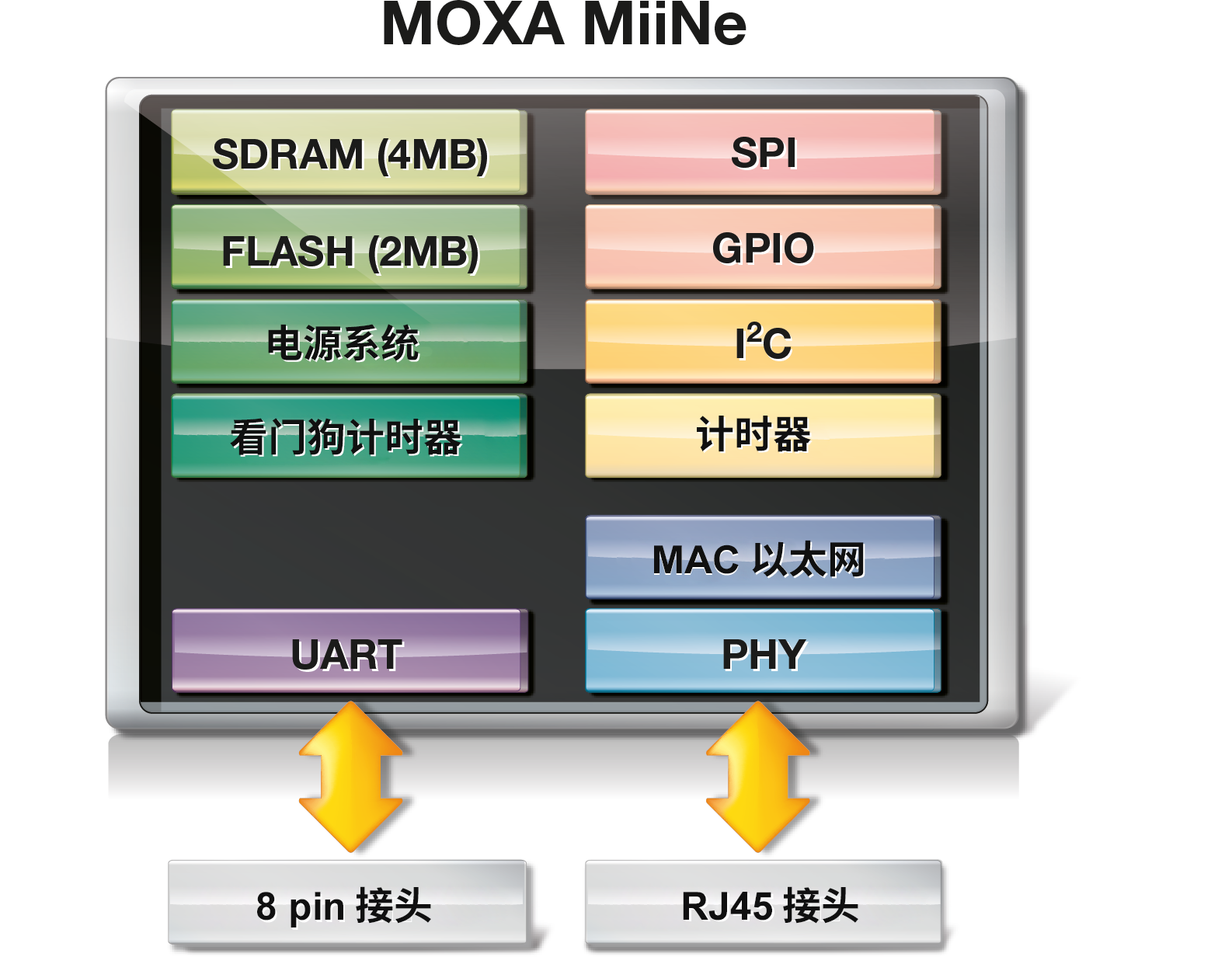

Moxa 第二代 SoC

MiiNe 为设备制造商提供具有竞争力的嵌入式串口联网解决方案。MiiNePort E3 采用 MiiNe 作为系统级芯片,属于紧凑型嵌入式设备联网服务器,在市场上同类产品中拥有更低功耗。MiiNe 特性包括:

  • 专为串口联网应用而设计

  • 采用 ARM core

  • 采用 Moxa 自有的先进 UART 技术

  • 内置 2 MB Flash 和 4 MB SDRAM 内存







  • CPU

    32-bit Arm Core

  • 闪存

    2 MB

  • SDRAM

    4 MB

  • DIO 复用通道(软件调节)

    4

  • 电磁隔离保护

    1.5 kV(内置)

  • PoE Pass-through

    IEEE 802.3af

  • 10/100BaseT(X) 端口,自动 MDI/MDI-X

    8-pin RJ45

  • 配置选项

    Web Console (HTTP),Windows 管理工具

  • 管理

    ARP、BOOTP、设备搜寻工具 (DSU)、DHCP Client、IPv4、SMTP、SNMPv1、TCP/IP、Telnet、TFTP、UDP、ICMP

  • Windows Real COM 驱动程序

    Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

  • Linux Real TTY 驱动程序

    内核版本: 2.4.x、2.6.x、3.x、4.x 和 5.x

  • Fixed TTY 驱动程序

    SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X

  • Android API

    Android 3.1.x 及更高版本

  • 端口数量

    1

  • 串口标准

    TTL

  • 操作模式

    Real COM、TCP Server、TCP Client、UDP、RFC2217、以太网调制解调器

  • 波特率

    MiiNePort E3 系列:50 bps 至 230.4 kbps
    MiiNePort E3-H 系列:50 bps 至 921.6 kbps

  • 数据位

    5、6、7、8

  • 停止位

    1、1.5、2

  • 校验位

    无、偶、奇、Space、Mark

  • 流量控制

    无、RTS/CTS、DTR/DSR、XON/XOFF

  • TTL

    • TxD、RxD、RTS、CTS、DTR、DSR、DCD、RST(复位)、GND
  • NetEZ 功能

    EZPower、EZPage、SCM(串口命令模式)、AutoCFG

  • 输入电流

    157 mA @ 3.3 VDC

  • 输入电压

    3.3 至 5 VDC

  • 尺寸

    MiiNePort E3/E3-H 系列:35 x 52.5 x 18 mm(1.38 x 2.07 x 0.71 英寸)

  • 重量

    MiiNePort E3/E3-H 系列:12 g (0.03 lb)
    MiiNePort E3-ST/E3-H-ST:89 g (0.20 lb)

  • 工作温度

    标准型号:0 至 55°C(32 至 131°F)
    宽温型号:-40 至 85°C(-40 至 185°F)

  • 存储温度(含包装)

    -40 至 60°C(-40 至 140°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV
    IEC 61000-4-5 Surge:电源:2 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • 环境测试

    IEC 60068-2-1
    IEC 60068-2-3

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 自由落体

    IEC 60068-2-6

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    5,696,350 小时

  • 标准

    Telcordia SR332

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
Windows Driver Manager (Windows 11 and Server 2022 and later, WHQL certified)
7.4 MB
驱动程序
SHA-512
v4.2
  • Windows 11
  • Windows Server 2022
2023年12月11日 2023年12月11日 发布说明
Serial Device Server Driver for macOS (macOS 10.1x to 14)
689.8 KB
驱动程序
SHA-512
v1.2
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
  • macOS 11
  • macOS 12
  • macOS 13
  • macOS 14
2023年11月10日 2023年11月10日 发布说明
Real TTY Linux driver v5.3 (kernel 5.x)
113.3 KB
驱动程序
SHA-512
v5.3
  • Linux Kernel 5.x
2023年10月18日 2023年10月18日 发布说明
Device Search Utility
2.2 MB
管理工具
SHA-512
v2.7
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
2023年6月28日 2023年6月28日 发布说明
Real TTY Linux kernel 6.x
113.7 KB
驱动程序
SHA-512
v6.0
  • Linux Kernel 6.x
2023年5月4日 2023年5月4日 发布说明
Firmware for MiiNePort E3 Series
627.2 KB
固件
SHA-512
v1.2
2023年2月20日 2023年2月20日 发布说明
Real TTY Linux drivers v4.2 (kernel 4.x)
114.9 KB
驱动程序
SHA-512
v4.2
  • Linux Kernel 4.x
2023年1月17日 2023年1月17日 发布说明
Device Server Android API
18.0 MB
资源库
SHA-512
v1.1
  • Android
2022年12月22日 2022年12月22日 发布说明
Windows Driver Manager v3.5 (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.8 MB
驱动程序
SHA-512
v3.5
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2022年12月1日 2022年12月1日 发布说明
Serial Device Server Driver for macOS (macOS 10.12 to 10.15)
611.6 KB
驱动程序
SHA-512
v1.1
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
2022年9月26日 2022年9月26日 发布说明
Serial Device Server Driver for macOS (macOS 10.12 to 10.15)
492.2 KB
驱动程序
SHA-512
v1.0
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
2020年7月8日 2020年7月8日 发布说明
Real TTY drivers for Linux 2.x.x
92.2 KB
驱动程序
SHA-512
v2.0
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
2019年10月24日 2019年10月24日 发布说明
Real TTY drivers for Linux 3.x.x
95.0 KB
驱动程序
SHA-512
v3.0
  • Linux Kernel 3.x
2019年10月24日 2019年10月24日 发布说明
Windows Driver Manager (Windows Vista, Server 2008, and prior)
2.6 MB
驱动程序
SHA-512
v2.0
  • Windows 2000
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2019年8月1日 2019年8月1日 发布说明
Driver for MiiNePort E3 Series (TTY driver for Unix)
73.0 KB
驱动程序
SHA-512
v3.5
  • FreeBSD 5.x
  • FreeBSD 6.x
  • FreeBSD 7.x
  • HP-UX
  • IBM AIX 5.3
  • Mac OS X
  • QNX 4.x
  • QNX 6.x
  • SCO OpenServer 5
  • SCO OpenServer 6
  • SCO UnixWare 7
  • Solaris 10
2019年1月18日 2019年1月18日 发布说明
Driver for MiiNePort E3 Series (WinCE 5)
230.5 KB
驱动程序
SHA-512
v1.6
  • Windows CE 5.0
  • Windows CE 6.0
2012年11月14日 2012年11月14日 发布说明
PComm Lite - Serial Communication Tool for Windows
1.6 MB
管理工具
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月13日 2012年5月13日 发布说明
Driver for MiiNePort E3 Series (WinXP Embedded)
1.2 MB
驱动程序
SHA-512
v1.14
  • Windows XP Embedded
2012年4月4日 2012年4月4日 发布说明
Library for MiiNePort E3 Series (EZPage)
489.7 KB
软件包
SHA-512
v1.1
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2012年3月9日 2012年3月9日 发布说明
Software Package for MiiNePort E3 Series (EZPage)
489.7 KB
软件包
SHA-512
v1.1
2012年3月9日 2012年3月9日 发布说明
Library for MiiNePort E3 Series (NECI)
476.7 KB
资源库
SHA-512
v1.1
2011年6月14日 2011年6月14日 发布说明
Software Package for MiiNePort E3 Series (NECI)
485.0 KB
软件包
SHA-512
v2.3.0
2008年9月1日 2008年9月1日 发布说明

支持文件

名称 类型 语言 版本 发布日期
Tech Note: Real COM mode for NPort
479.5 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: TCP Client Mode for NPort
394.5 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: TCP Server Mode for NPort
395.0 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Reverse Telnet Mode for NPort
364.5 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: UDP Mode for NPort
397.2 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Pair Connection Mode
544.0 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Ethernet Modem Mode
429.4 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Accessing Multiple NPorts Behind NAT
497.2 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Fixed TTY Driver for NPort
389.7 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Real TTY Driver for NPort
379.2 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Manual for MiiNePort E2/E3 Series
10.9 MB
手册 英文 v10.1 2022年8月2日 2022年8月2日
Tech Note: Moxa Real TTY Driver Porting Guide for Arm-based Platforms
372.3 KB
技术说明 英文 v1.0 2021年8月5日 2021年8月5日
QIG for MiiNePort E Series
2.4 MB
QIG 英文 v1.2 2021年5月18日 2021年5月18日
Tech Note: Real COM mode for NPort
423.5 KB
技术说明 英文 v1.1 2020年4月30日 2020年4月30日
MiiNePort E3 系列产品资料表
2.2 MB
产品资料表 中文 v1.1 2019年11月8日 2019年11月8日
2D CAD for MiiNePort E3
78.9 KB
2D CAD 英文 2015年6月24日 2015年6月24日
Tech Note: Auto-configuration of the MiiNePort Series
515.7 KB
技术说明 英文 v1.0 2014年11月17日 2014年11月17日
Tech Note: NPort Real COM Mode for DNP3 Applications
1.9 MB
技术说明 英文 v1.0 2013年6月29日 2013年6月29日
Manual for MiiNePort E3 Series (E3-ST board BOM file)
19.5 KB
手册 英文 v1.0 2012年6月13日 2012年6月13日
Tech Note: TCP Server Mode for NPort
311.3 KB
技术说明 英文 v1.0 2012年3月29日 2012年3月29日
Manual for MiiNePort E3 Series (Schematic Design Guide)
428.0 KB
手册 英文 v1.0 2012年1月4日 2012年1月4日
Tech Note: UDP Mode for NPort
173.2 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Reverse Telnet Mode for NPort
204.6 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: TCP Client Mode for NPort
224.4 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: NPort's Ethernet Modem Mode
116.6 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: NPort's Pair Connection Mode
211.4 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Real COM Mode for NPort
253.0 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Accessing Multiple NPorts Behind NAT
482.6 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Fixed TTY Driver for NPort
207.6 KB
技术说明 英文 v1.0 2009年5月21日 2009年5月21日
Tech Note: Real TTY Driver for NPort
204.2 KB
技术说明 英文 v1.0 2009年5月21日 2009年5月21日

可用型号 (6)

显示图片
moxa-miineport-e3-image.jpg | MoxaMiiNePort E3moxa-miineport-e3-h-image.jpg | MoxaMiiNePort E3-Hmoxa-miineport-e3-t-image.jpg | MoxaMiiNePort E3-Tmoxa-miineport-e3-h-t-image.jpg | MoxaMiiNePort E3-H-T
串口数量1111
支持的波特率50 bps to 230.4 kbps50 bps to 921.6 kbps50 bps to 230.4 kbps50 bps to 921.6 kbps
工作温度0 to 55°C0 to 55°C-40 to 85°C-40 to 85°C
带开发板
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-miineport-e3-st-image.jpg | MoxaMiiNePort E3-STmoxa-miineport-e3-h-st-image.jpg | MoxaMiiNePort E3-H-ST
串口数量11
支持的波特率50 bps to 230.4 kbps50 bps to 921.6 kbps
工作温度0 to 55°C0 to 55°C
带开发板
添加到报价查看收藏夹添加到报价查看收藏夹
