TCF-142-RM 系列

RS-232/422/485 转光纤插片式模块,适用于 NRack System™

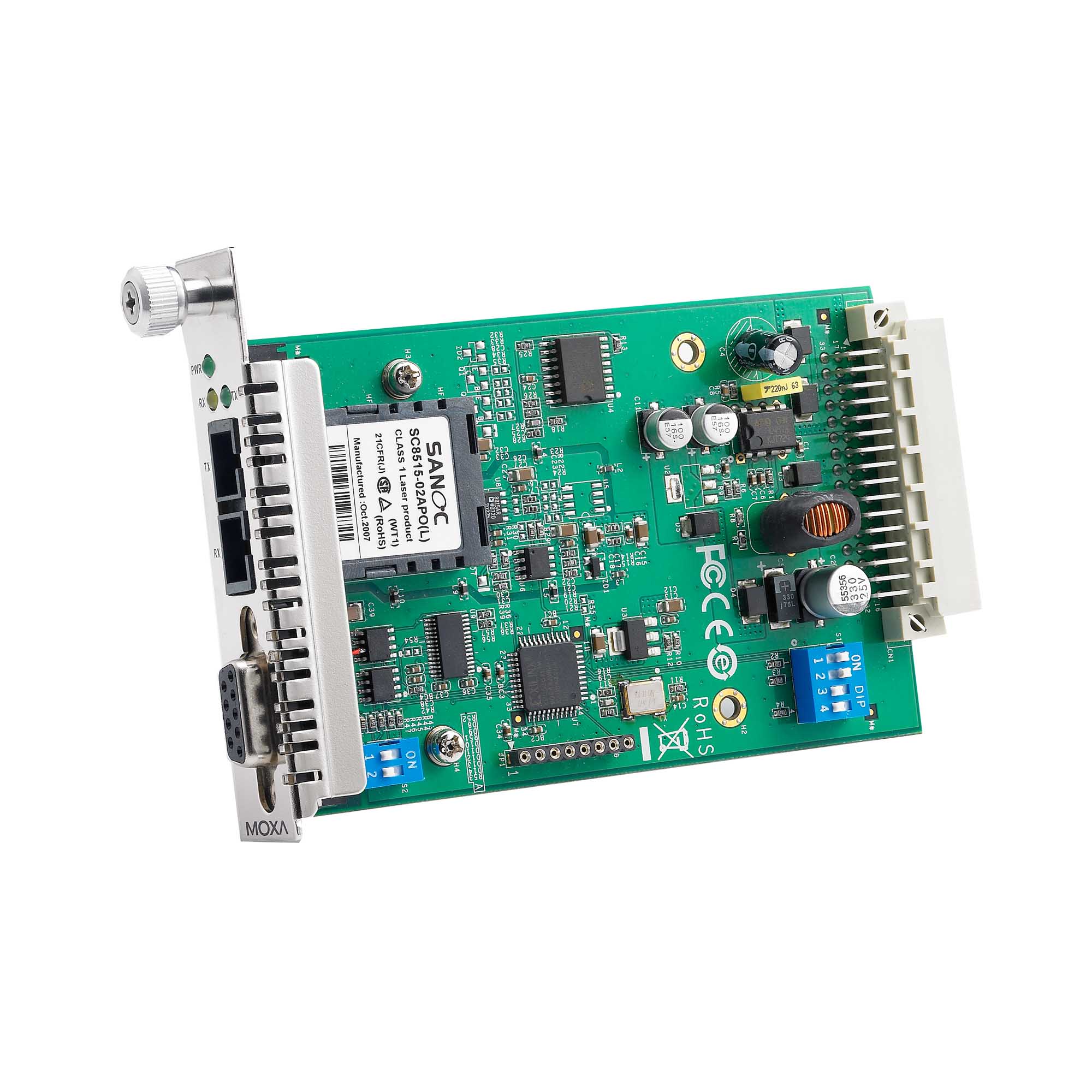

moxa-tcf-142-rm-series-image-1-(1).jpg | Moxa

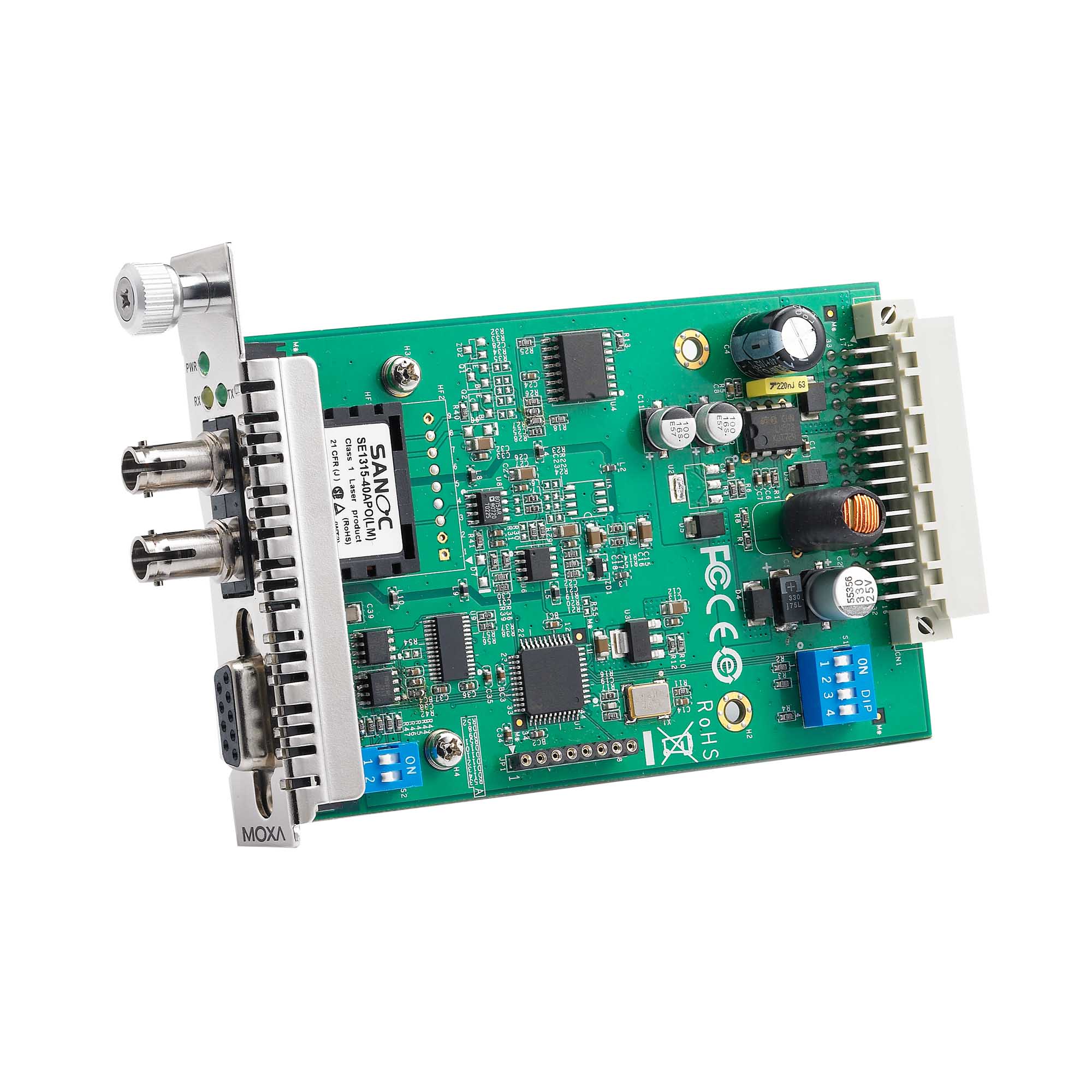

moxa-tcf-142-rm-series-image-2-(1).jpg | Moxa

特点和优势

  • 延长 RS-232/422/485 传输距离:采用单模最高可达 40 km,多模最高可达 5 km
  • 1 或 150 kΩ 可调上拉电阻/下拉电阻
  • 支持光纤环网和点对点传输模式

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

TCF-142-RM 系列插片式模块是搭配 TRC-190 机架式转换器使用的串口转光纤转换器。这款模块可将 RS-232、RS-422 或 RS-485 信号转换为光纤信号。



波特率自适应

TCF-142-RM 系列可自动侦测串口波特率,提供了便捷的优势。即使设备的波特率发生变化,数据仍可通过转换器进行传输而不会丢失。



  • 端口数量

    2

  • 串口标准

    RS-232、RS-422、RS-485

  • 波特率

    50 bps 至 921.6 kbps(支持非标准波特率)

  • 流量控制

    ADDC®(数据流向自动控制),用于 RS-485

  • 接头

    DB9 母头

  • 光纤



  • 光纤





  • RS-485 上拉电阻/下拉电阻

    1 kΩ,150 kΩ

  • RS-485 数据流向控制

    ADDC®(自动数据方向控制)

  • RS-485 终端电阻

    N/A、120 Ω 和 120 kΩ

  • RS-232

    TxD、RxD 和 GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • 输入电流

    150 mA @ 12 VDC

  • 过载电流保护

    支持

  • 电源功耗

    150 mA @ 12 VDC

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    86.8 x 136.5 x 21 mm(3.42 x 5.37 x 0.83 英寸)

  • 重量

    105 g (0.23 lb)

  • 工作温度

    0 至 60°C(32 至 140°F)

  • 存储温度(含包装)

    -20 至 75°C(-4 至 167°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV
    IEC 61000-4-5 Surge:电源:1 kV;信号:0.5 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m
    IEC 61000-4-8 PFMF

  • 环境测试

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-3

  • 安全

    EN 60950-1,IEC 60950-1

  • 振动

    IEC 60068-2-6

  • 时间

    514,926 小时

  • 标准

    Telcordia (Bellcore),GB

支持文件

名称 类型 语言 版本 发布日期
QIG for TCF-142-RM Series
1.7 MB
QIG 英文 v6.2 2021年9月1日 2021年9月1日
TCF-142-RM 系列产品资料表
1.6 MB
产品资料表 中文 v1.0 2018年11月12日 2018年11月12日
2D CAD for TCF-142-M-SC-RM
952.5 KB
2D CAD 英文 2016年5月20日 2016年5月20日
2D CAD for TCF-142-M-ST-RM
180.4 KB
2D CAD 英文 2016年5月20日 2016年5月20日
2D CAD for TCF-142-S-SC-RM
952.9 KB
2D CAD 英文 2016年5月20日 2016年5月20日
2D CAD for TCF-142-S-ST-RM
180.8 KB
2D CAD 英文 2016年5月20日 2016年5月20日

可用型号 (4)

显示图片
moxa-tcf-142-m-sc-rm-image.jpg | MoxaTCF-142-M-SC-RMmoxa-tcf-142-m-st-rm-image.jpg | MoxaTCF-142-M-ST-RMmoxa-tcf-142-s-sc-rm-image.jpg | MoxaTCF-142-S-SC-RMmoxa-tcf-142-s-st-rm-image.jpg | MoxaTCF-142-S-ST-RM
光纤模块类型Multi-mode SCMulti-mode STSingle-mode SCSingle-mode ST
