MGate 5216 系列

2 端口自由格式/Modbus 转 EtherCAT 网关

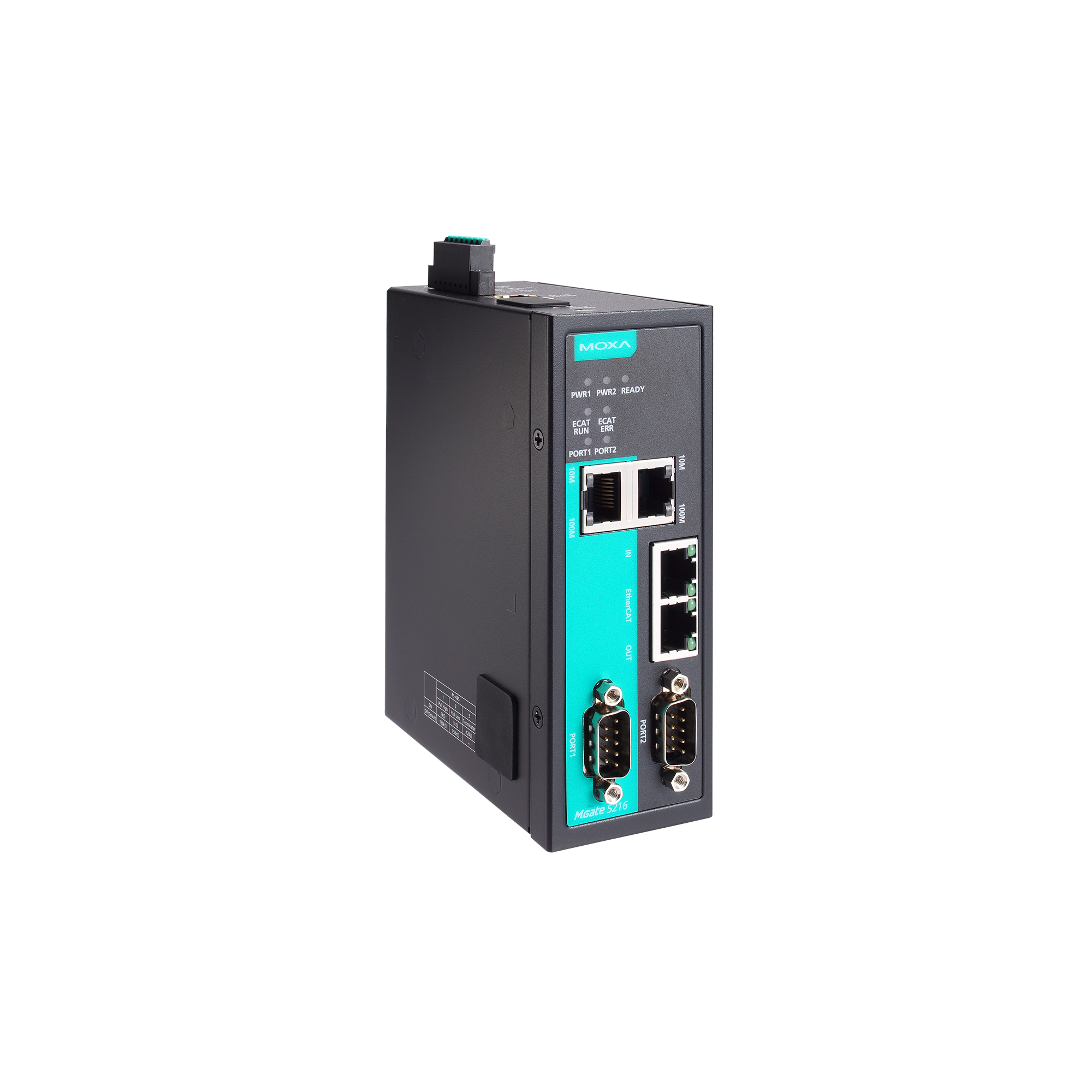

moxa-mgate-5216-series-image-(1).jpg | Moxa

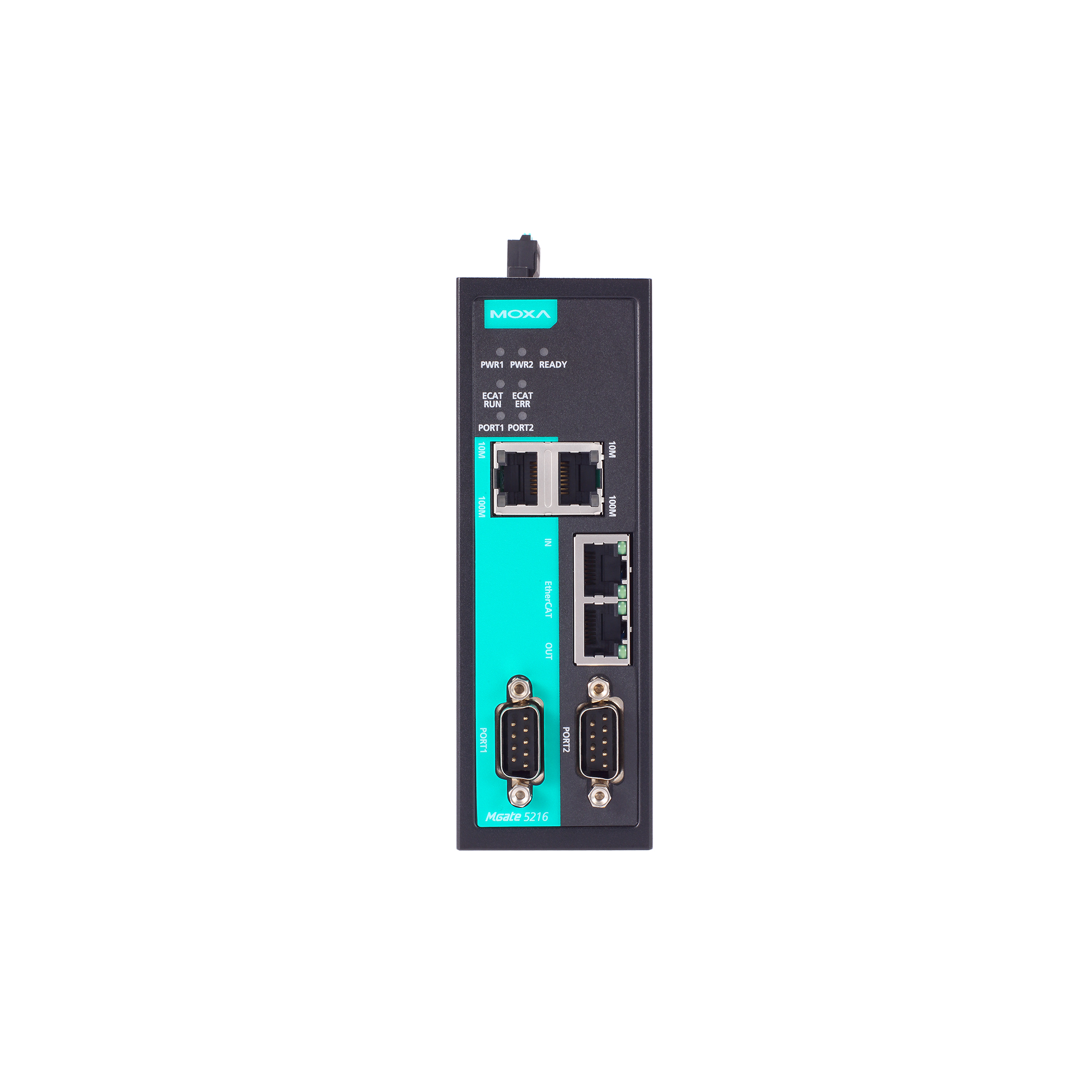

moxa-mgate-5216-series-image-1-(1).jpg | Moxa

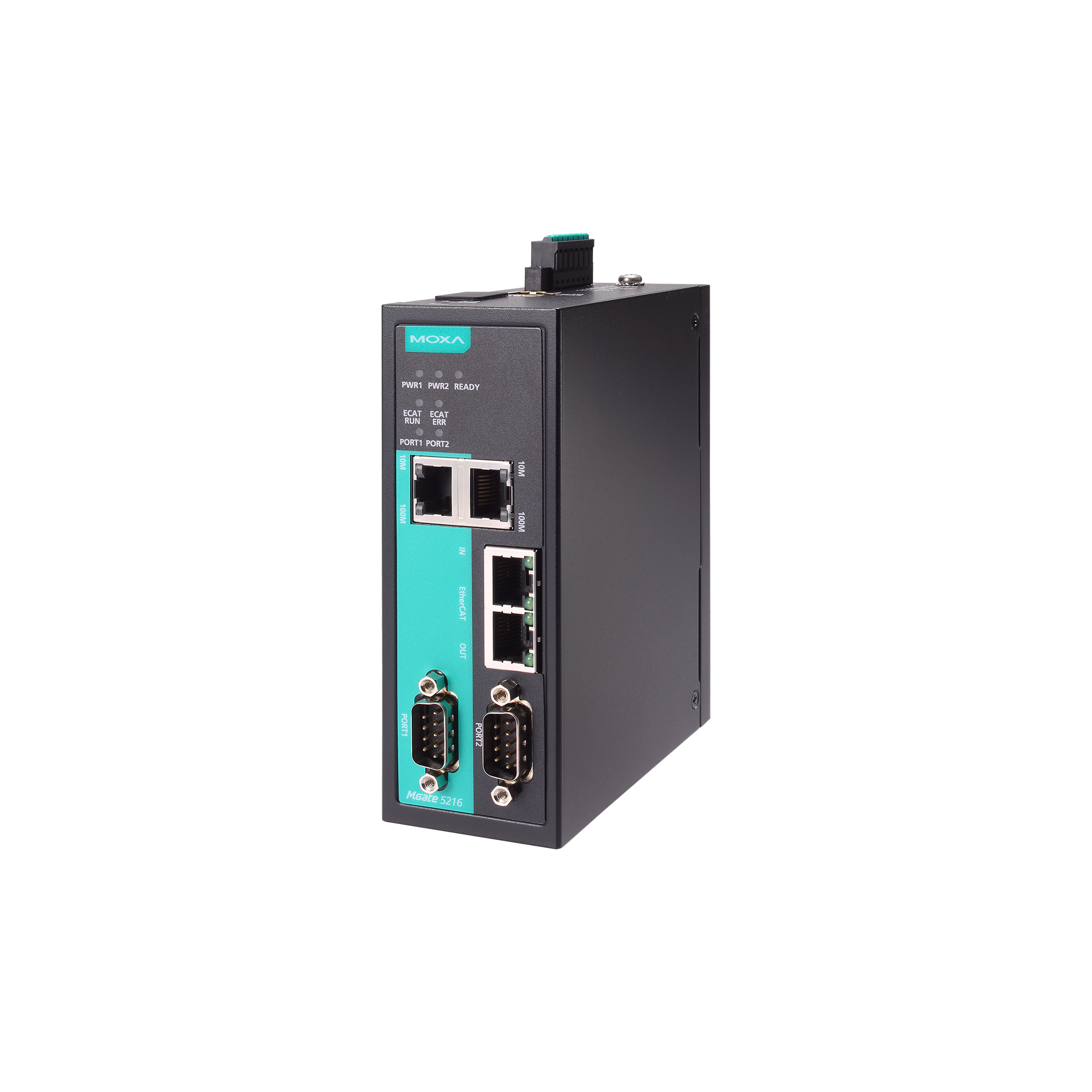

moxa-mgate-5216-series-image-2-(1).jpg | Moxa

特点和优势

  • 从自由格式或 Modbus 到 EtherCAT 的协议转换
  • 支持 EtherCAT 从站
  • 支持 Modbus RTU/ASCII 客户端
  • 最大数据输入和输出为 512 字节
  • 带 2 kV 光电隔离保护的串口
  • 支持自由格式的 MicroPython 编程
  • 内置以太网级联端口，容易接线
  • 支持冗余双直流电源输入和 1 个继电器输出
  • 基于 IEC 62443-4-2 的安全功能

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

联系销售人员

介绍

MGate 5216 系列 EtherCAT 工业以太网网关在 Modbus RTU/ASCII、自由格式和 EtherCAT 协议之间转换数据。所有型号均采用坚固的金属外壳保护，支持导轨式安装，并提供可选的内置光电隔离保护。

Modbus 是最广泛使用的工业通信协议之一，而 EtherCAT 则常用于工厂自动化和半导体领域。MGate 5216 同时支持 Modbus RTU/ASCII 客户端和 MicroPython，支持自由格式编程，因此您可以轻松地将 Modbus 设备或串行设备连接到 EtherCAT 主机。

MGate 5216 EtherCAT 网关专为轻松配置和快速维护而设计。直观的 Web 控制台可用于执行远程维护任务。全面的故障排除工具集合可减少配置时间和系统停机时间，坚固的设计适用于工业应用。

便于配置

MGate 5216 EtherCAT 网关具有用户友好的界面，可让您快速为大多数应用程序设置协议转换例程，从而消除了用户通常必须逐一执行详细参数配置的耗时任务。MGate 5216 支持 Web 控制台进行远程维护。 支持包括 HTTPS 在内的加密通信功能，以提供更好的网络安全性。此外，它也提供系统监控功能记录网络连接和系统日志事件。

内置功能，维护方便

MGate 5216 支持协议诊断和流量监控，便于故障排除，特别适用于安装阶段。由于软件参数不正确（例如从站 ID 和寄存器地址）或命令配置不正确而导致的串行通信问题可以通过协议诊断和流量监控来解决，它们可以让您捕获和检查数据以轻松识别根本原因。

  • 10/100BaseT(X) 端口（RJ45 接头）

    2
    自动 MDI/MDI-X 连接

  • 电磁隔离保护

    1.5 kV（内置）

  • 工业协议

    EtherCAT 从站

  • 配置选项

    Web Console (HTTP/HTTPS)
    设备搜寻工具 (DSU)

  • 管理

    ARP
    DHCP Client
    DNS
    HTTP
    HTTPS
    SMTP
    SNMP Trap
    SNMPv1/v2c/v3
    TCP/IP
    Telnet
    UDP

  • MIB

    MIB-II

  • 对时服务

    NTP Client

  • 端口数量

    2

  • 接头

    DB9 公头

  • Console 端口

    RS-232（TxD、RxD、GND），10-pin RJ45（115200、n、8、1）

  • 串口标准

    RS-232/422/485

  • 波特率

    50 bps 至 921.6 kbps

  • 数据位

    7，8

  • 校验位

    无
    偶
    奇
    空间
    标志

  • 停止位

    1，2

  • 流量控制

    RTS 切换（仅限 RS-232）
    RTS/CTS、XON/XOFF

  • RS-485 数据流向控制

    自动数据方向控制 (ADDC)

  • RS-485 上拉电阻/下拉电阻

    1 kΩ，150 kΩ

  • RS-485 终端电阻

    120 Ω

  • 隔离保护

    2 kV（内置）

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 配置选项

    串口 Console

  • 工业协议

    Modbus RTU/ASCII Client

  • 模式

    Client

  • 支持功能

    1、2、3、4、5、6、15、16、23

  • 最大命令数量

    每串口 128 个

  • 总输入数据规模

    512 bytes

  • 总输出数据规模

    512 bytes

  • 版本

    1.20.0

  • 支持功能

    输入
    输出
    输入/输出

  • 最大命令数量

    每串口 64 个

  • 总输入数据规模

    512 bytes

  • 总输出数据规模

    512 bytes

  • 模式

    Slave

  • 波特率

    全双工 100 Mbps

  • FMMU

    3

  • 同步管理器

    4

  • 总输入数据规模

    512 bytes

  • 总输出数据规模

    512 bytes

  • microSD 插槽

    最高 32 GB（兼容 SD 2.0）

  • 输入电压

    12 至 48 VDC

  • 输入电流

    416 mA（最大值）

  • 电源接头

    弹簧式 Euroblock 端子

  • 触点额定电流

    纯电阻性负载：2 A @ 30 VDC

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸（无挂耳）

    45.8 x 105 x 134 mm（1.8 x 4.13 x 5.28 英寸）

  • 重量

    589 g (1.30 lb)

  • 工作温度

    0 至 60°C（32 至 140°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
    IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
    IEC 61000-4-5 Surge：电源：2 kV，信号：2 kV
    IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信号：10 V/m
    IEC 61000-4-8 PFMF

  • 安全

    EN 60950-1
    UL 61010-2-201

  • 自由落体

    IEC 60068-2-32

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6
    IEC 60068-2-64

  • 时间

    2,305,846 小时

  • 标准

    Telcordia SR332
