MGate 5111 系列

1 端口 Modbus/PROFINET/EtherNet/IP 转 PROFIBUS slave 网关

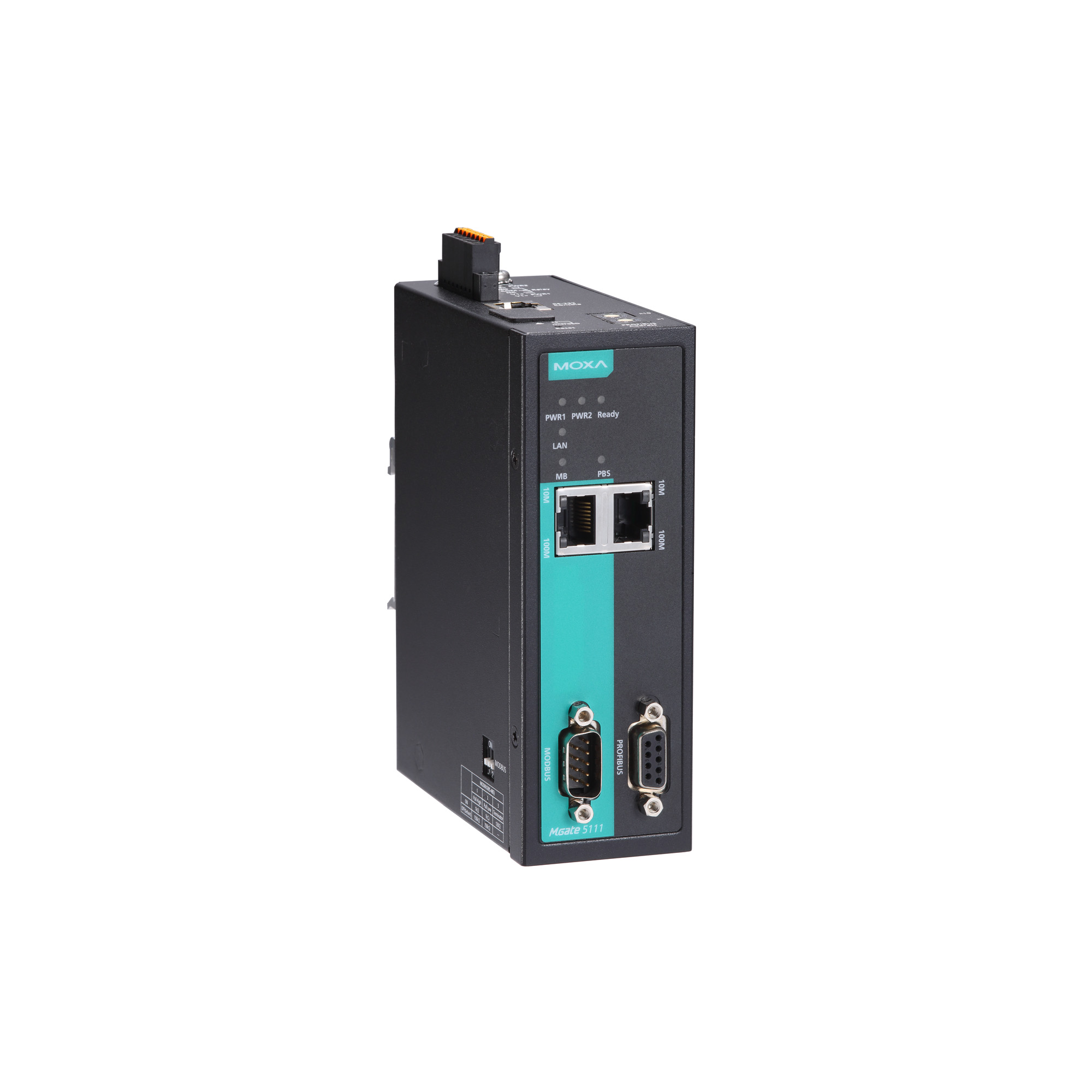

moxa-mgate-5111-series-image-1-(1).jpg | Moxa

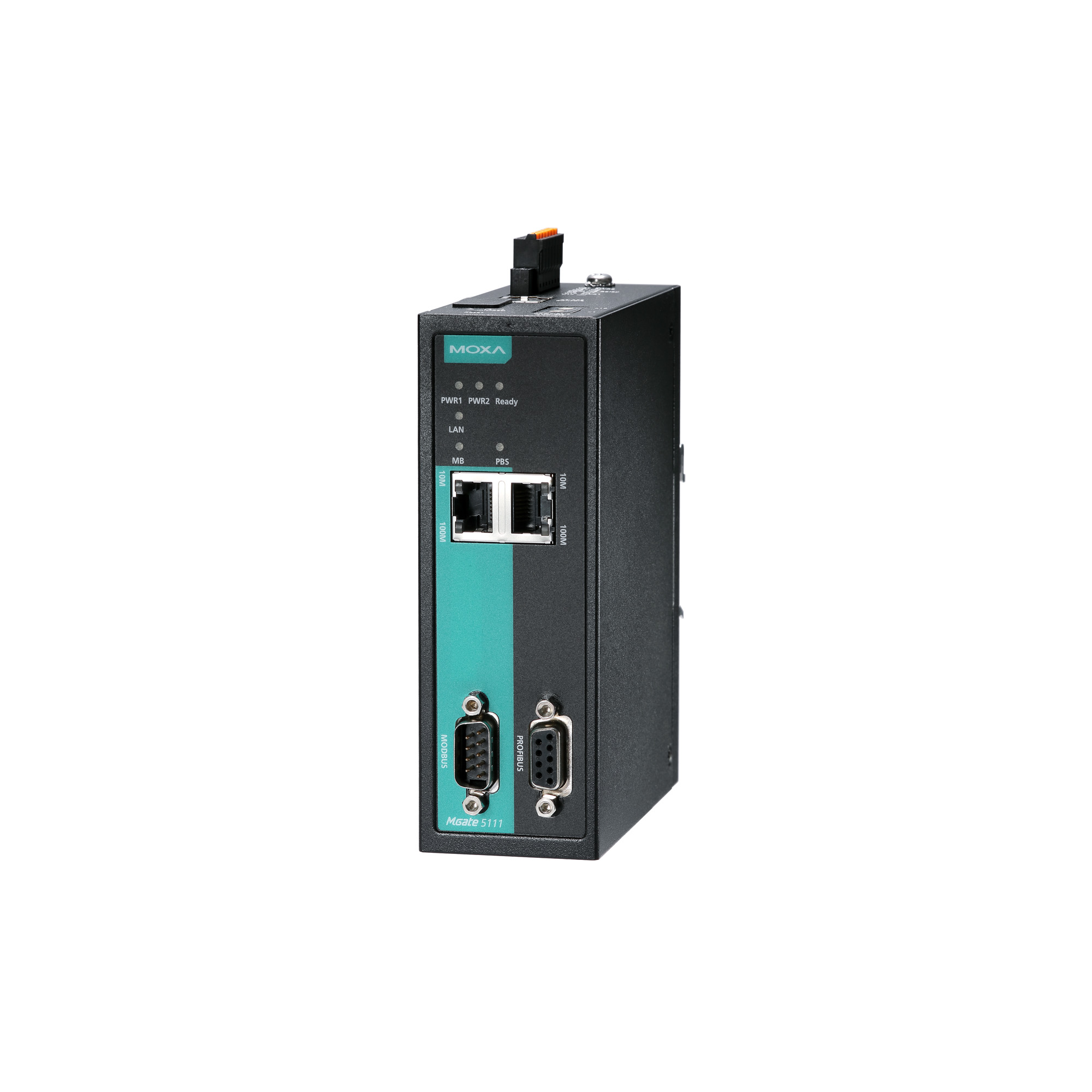

moxa-mgate-5111-series-image-2-(1).jpg | Moxa

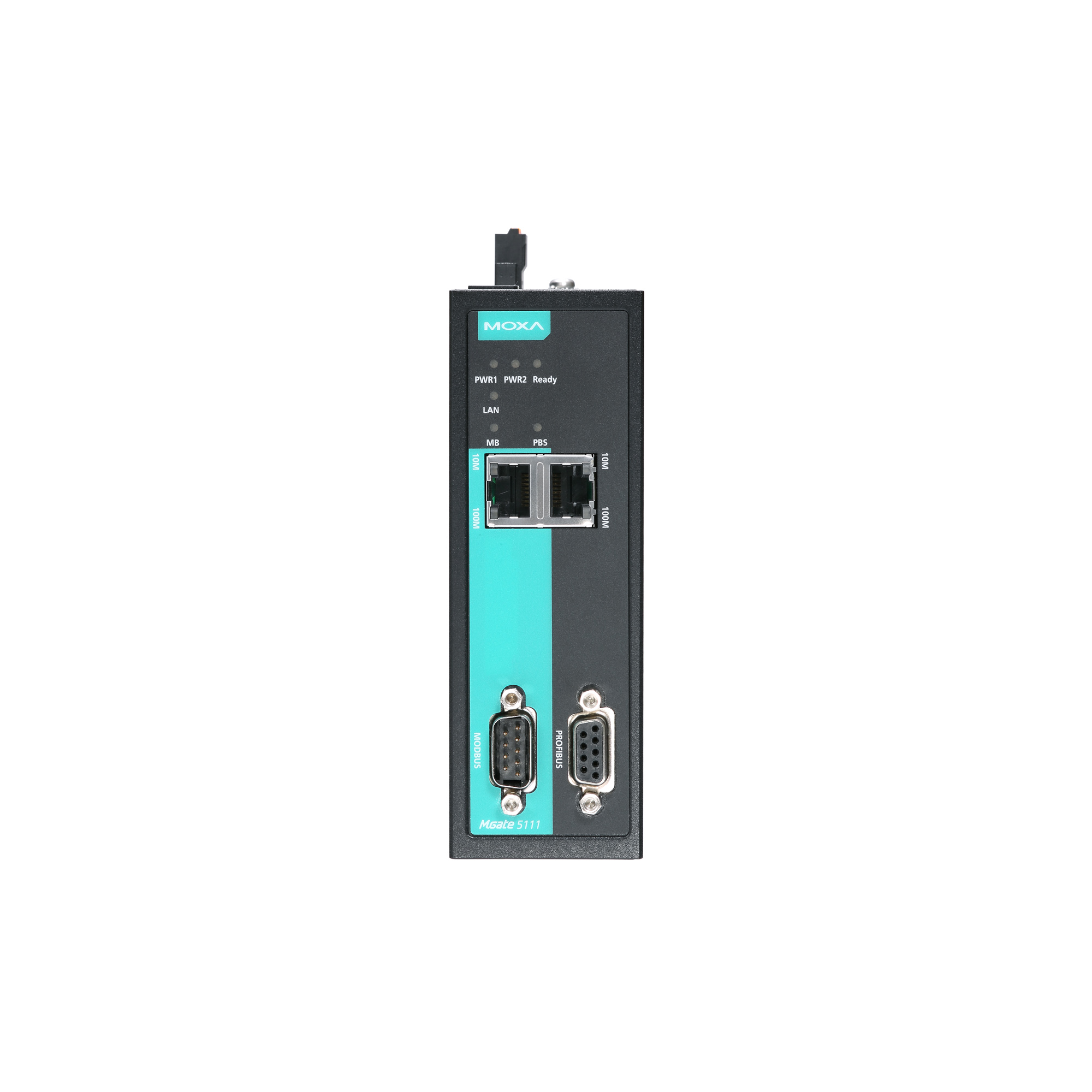

moxa-mgate-5111-series-image-3-(1).jpg | Moxa

特点和优势

  • 支持 Modbus、PROFINET 或 EtherNet/IP 转换为 PROFIBUS 协议
  • 支持 PROFIBUS DP V0 slave
  • 支持 Modbus RTU/ASCII/TCP master/client 和 slave/server
  • 支持 EtherNet/IP Adapter
  • 支持 PROFINET IO Device
  • 通过基于 Web 的向导轻松配置
  • 内置以太网级联端口,容易接线
  • 内置流量监控/诊断信息,方便故障排除
  • 状态监控和故障保护,易于维护
  • microSD 卡,用于配置备份/复制和事件日志
  • 支持冗余双直流电源输入和 1 个继电器输出
  • 带 2 kV 光电隔离保护的串口
  • -40 至 75°C 的宽温型号可供选择
  • 基于 IEC 62443 的安全功能

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

联系销售人员

介绍

MGate 5111 工业以太网网关可将 Modbus RTU/ASCII/TCP、EtherNet/IP 或 PROFINET 数据转换为 PROFIBUS 协议。所有型号均采用坚固的金属外壳保护,支持导轨式安装,并提供可选的内置光电隔离保护。

Modbus 是应用最广泛的工业通信协议之一,EtherNet/IP、PROFINET 和 PROFIBUS 常用于工厂自动化和过程自动化。MGate 5111 支持 Modbus RTU/ASCII/TCP master 和 slave 模式,用户可轻松连接 Modbus 设备至 PROFIBUS PLC 或 DCS,例如:Siemens PLC。

MGate 5111 可连接 Rockwell Automation PLC 等 EtherNet/IP PLC/SCADA 系统、PROFIBUS PLC/DCS 系统,或者连接 PROFINET 协议的新型 Siemens PLC 系统至现有 PROFIBUS 系统,提供系统集成解决方案。MGate 5111 网关专为实现轻松配置和快速维护而设计。便捷的 web console 可执行远程维护任务,向导配置 UI 帮助用户快速设置网关。一套完善的故障排除工具可缩短配置时间和系统停机时间。其坚固设计,适用于工厂自动化、电力、石油和天然气、水和废水处理,以及其他过程自动化等工业应用。



便于配置

MGate 5111 系列的用户友好使用界面,允许用户可快速设置不同应用的协议转换例行任务,避免耗时的逐一配置详细参数。通过快速设置工具可轻松进入协议转换模式,只需几个步骤即可完成配置。

The MGate 5111 提供 web console 和 Telnet console 进行远程维护。此网关支持 HTTPS 和 SSH 等加密通信功能,以提供更安全的网络。此外,它也提供系统监控功能记录网络连接和系统日志事件。



多种维护功能

MGate 5111 支持协议诊断和流量监控,便于故障排除,特别适用于安装阶段。通信问题可能是由软件参数错误引起的,例如:slave ID 和注册地址输入错误,或者命令配置不正确,通过协议诊断和流量监控来解决,用户可以检查获取的数据,轻松识别故障的根本原因。

MGate 5111 网关也支持状态监控和故障保护功能。当 Modbus 设备断开连接或没有响应时,状态监控功能会通知 PLC/DCS/SCADA 系统,由此过程 PLC/DCS 获取每个终端设备的状态,发出警报通知管理员。当 PROFIBUS 线缆断开连接时,故障保护功能会根据用户设定的预定义值,对终端设备执行相应操作。



  • 10/100BaseT(X) 端口(RJ45 接头)

    2
    自动 MDI/MDI-X 连接

  • 电磁隔离保护

    1.5 kV(内置)

  • 工业协议

    EtherNet/IP Adapter (Slave), Modbus TCP Client (Master), Modbus TCP Server (Slave), PROFINET IO Device (Slave)

  • 配置选项

    Web Console (HTTP/HTTPS)、设备搜寻工具 (DSU)、Telnet Console

  • 管理

    ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、Telnet、SSH、UDP、NTP Client

  • MIB

    RFC1213、RFC1317

  • 对时服务

    NTP Client

  • Console 端口

    RS-232(TxD、RxD、GND),8-pin RJ45(115200、n、8、1)

  • 端口数量

    1

  • 接头

    DB9 公头

  • 串口标准

    RS-232/422/485

  • 波特率

    50 bps 至 921.6 kbps

  • 数据位

    7,8

  • 校验位

    无、偶、奇、Space、Mark

  • 停止位

    1,2

  • 流量控制

    RTS Toggle(仅限 RS-232)、RTS/CTS

  • RS-485 数据流向控制

    ADDC®(数据流向自动控制)

  • RS-485 上拉电阻/下拉电阻

    1 kΩ,150 kΩ

  • RS-485 终端电阻

    120 Ω

  • 隔离保护

    2 kV(内置)

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 配置选项

    串口 Console

  • 工业协议

    Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave, PROFIBUS DP-V0 Slave

  • 模式

    Master, Slave

  • 支持功能

    1、2、3、4、5、6、15、16、23

  • 最大命令数量

    128

  • 输入数据规模

    2048 bytes

  • 输出数据规模

    2048 bytes

  • 模式

    Client,Server

  • 支持功能

    1、2、3、4、5、6、15、16、23

  • 最大 Client 连接数量

    16

  • 最大 Server 连接数量

    32

  • 最大命令数量

    128

  • 输入数据规模

    2048 bytes

  • 输出数据规模

    2048 bytes

  • 工业协议

    PROFIBUS DP

  • 端口数量

    1

  • 接头

    DB9 母头

  • 波特率

    9600 bps 至 12 Mbps

  • 隔离保护

    2 kV(内置)

  • 信号

    PROFIBUS D+、PROFIBUS D-、RTS、Signal Common、5V

  • 旋转开关

    PROFIBUS 地址 0-99(通过软件配置支持地址 100-125)

  • 模式

    DP-V0 Slave

  • 最大 Master 连接数量

    1

  • 最大 PROFIBUS I/O 模块数量

    24

  • 输入数据规模

    244 bytes

  • 输出数据规模

    244 bytes

  • 模式

    IO Device (Slave)

  • 最大 IO 控制器连接数

    1(用于读/写)

  • 输入数据规模

    512 bytes

  • 输出数据规模

    512 bytes

  • 模式

    Adapter

  • 支持 CIP 对象

    标识、消息路由器、组件、连接管理器、TCP/IP 接口、以太网链路、端口

  • 最大 Scanner 连接数量

    1(只读),1(读/写)

  • 输入数据规模

    496 bytes

  • 输出数据规模

    496 bytes

  • microSD 插槽

    最高 32 GB(兼容 SD 2.0)

  • 输入电压

    12 至 48 VDC

  • 输入电流

    416 mA @ 12 VDC

  • 电源接头

    弹簧式 Euroblock 端子

  • 触点额定电流

    纯电阻性负载:2 A @ 30 VDC

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    45.8 x 105 x 134 mm(1.8 x 4.13 x 5.28 英寸)

  • 重量

    589 g (1.30 lb)

  • 工作温度

    MGate 5111:0 至 60°C(32 至 140°F)
    MGate 5111-T:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 安全

    EN 60950-1,UL 61010-2-201

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:8 kV;空气:15 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:4 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:10 V/m;信号:10 V/m
    IEC 61000-4-8 PFMF

  • 自由落体

    IEC 60068-2-32

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6,IEC 60068-2-64

  • 时间

    718,131 小时

  • 标准

    Telcordia SR332
