MGate 5105-MB-EIP 系列

1 端口 Modbus RTU/ASCII/TCP 转 EtherNet/IP 网关，支持 MQTT

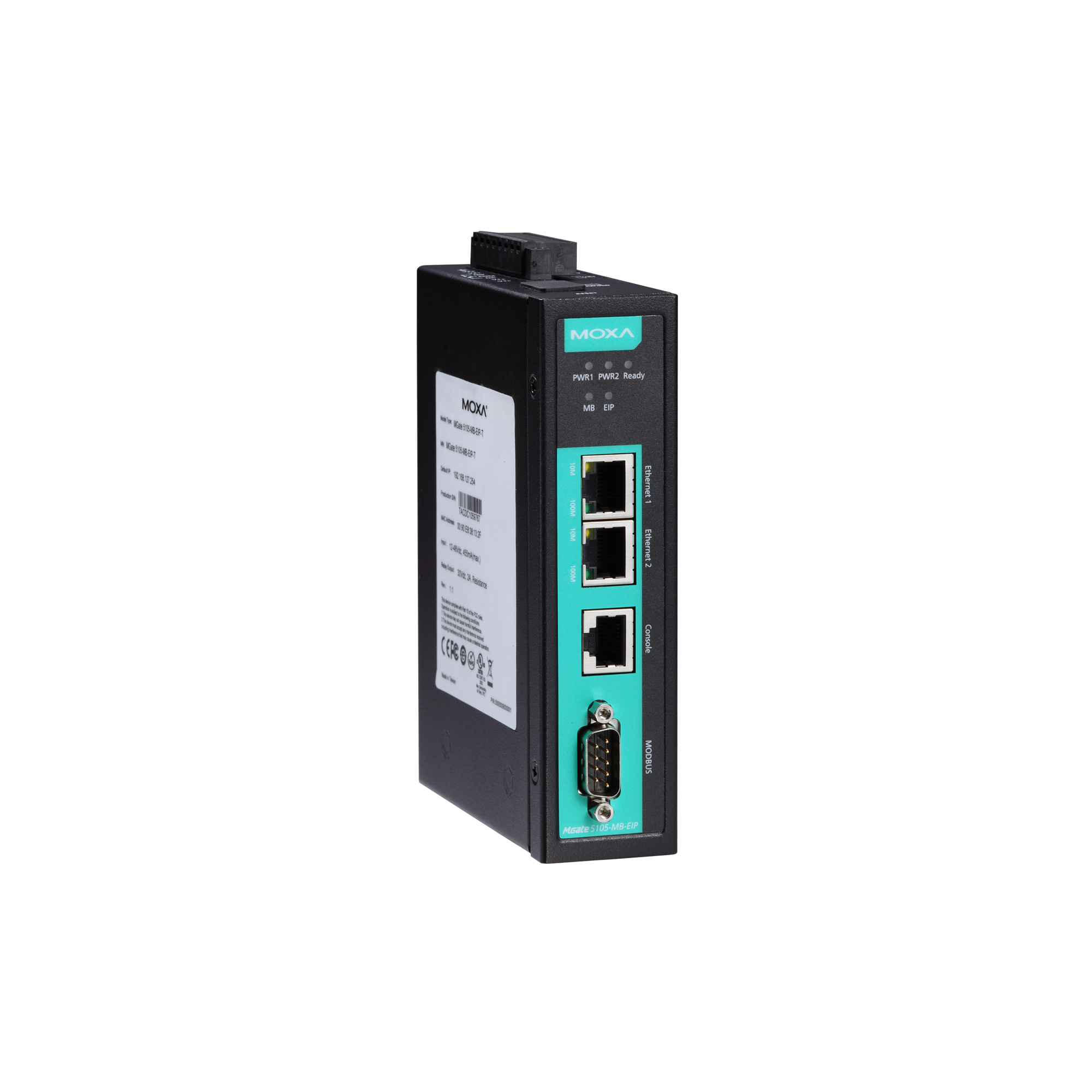

moxa-mgate-5105-mb-eip-series-image-1-(1).jpg | Moxa

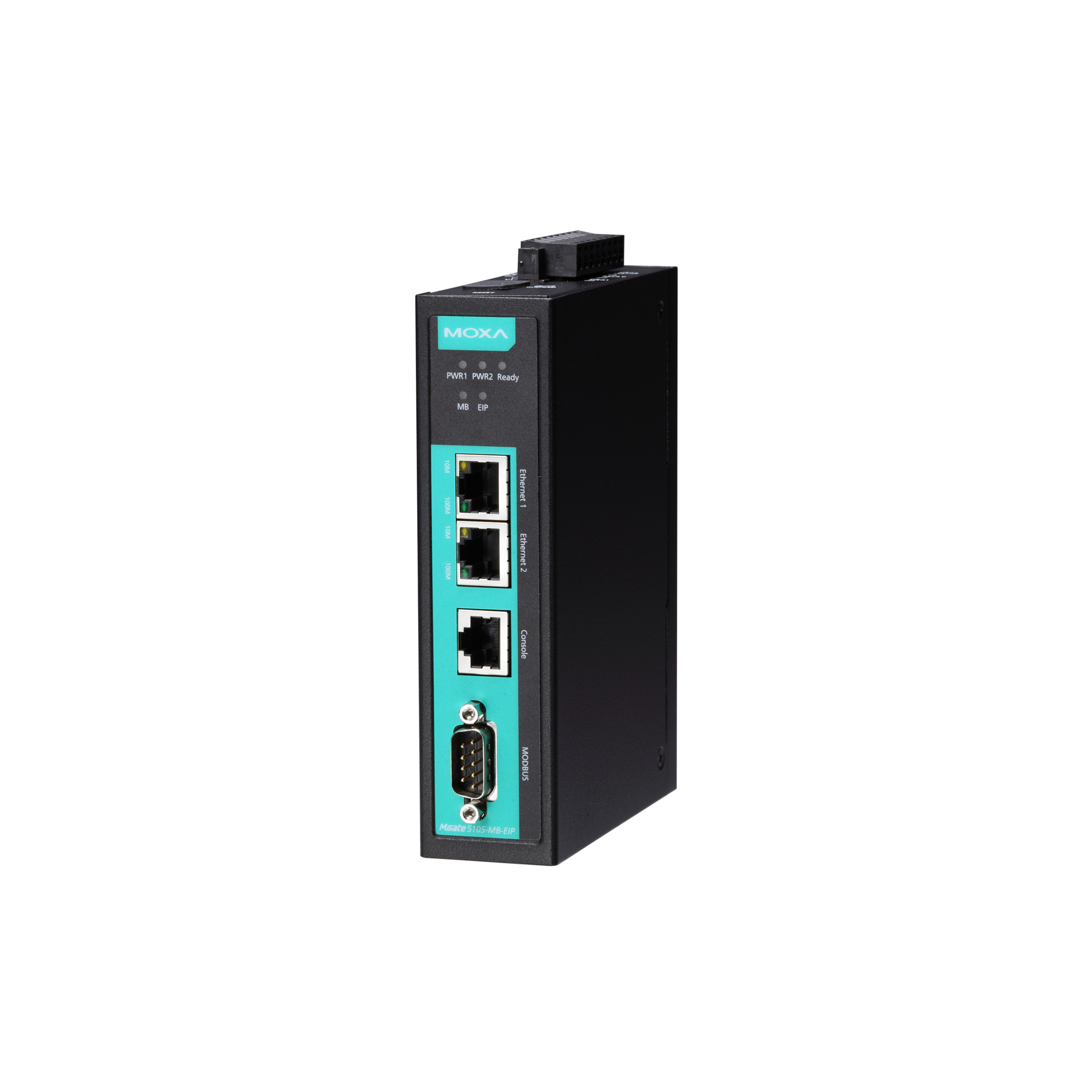

moxa-mgate-5105-mb-eip-series-image-2-(1).jpg | Moxa

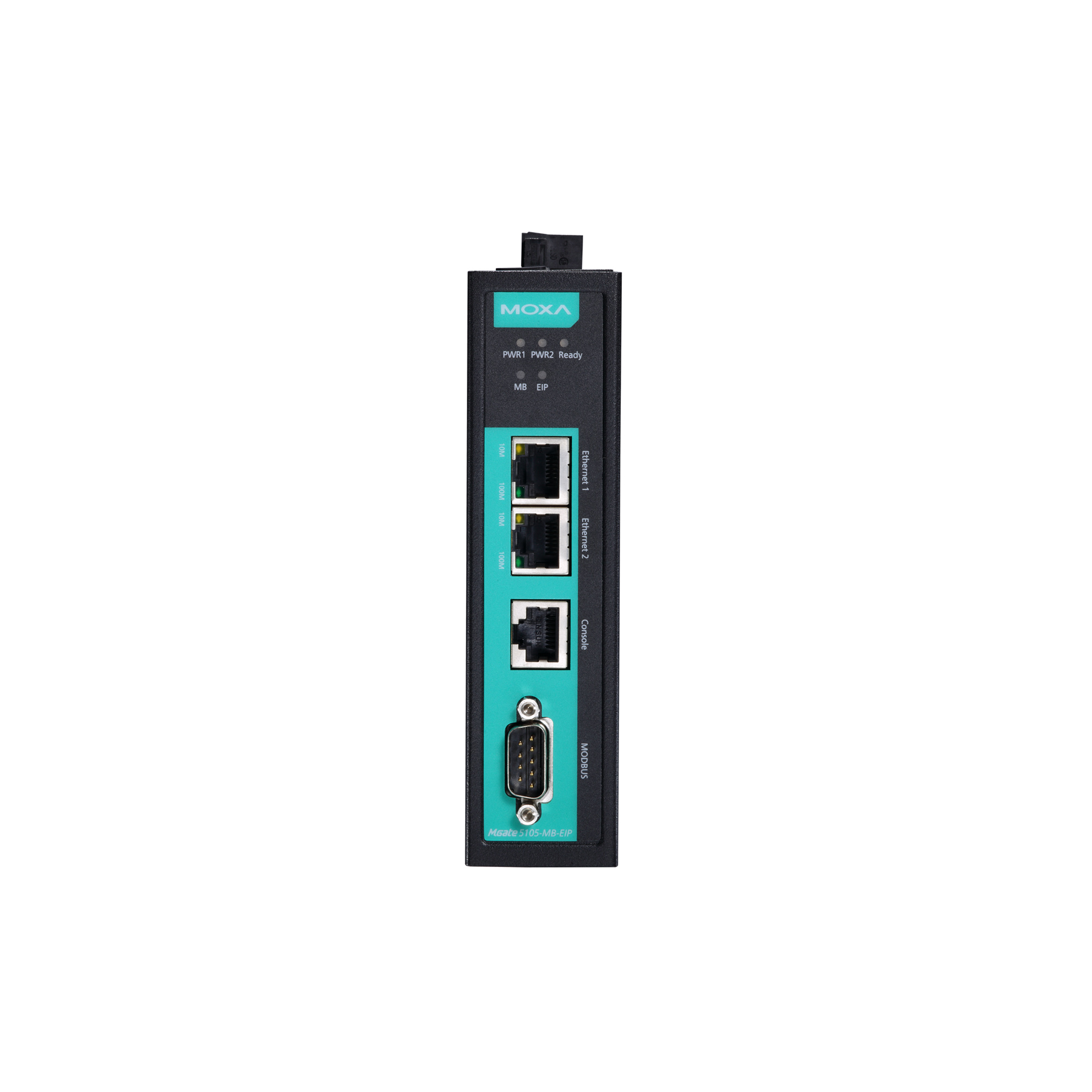

moxa-mgate-5105-mb-eip-series-image-3-(1).jpg | Moxa

特点和优势

  • 通过 MQTT 连接 fieldbus 数据至云
  • 内置 SDK 支持 MQTT 连接至 Azure/Alibaba Cloud
  • 支持 Modbus 和 Ethernet/IP 协议转换
  • 支持 EtherNet/IP Scanner/Adapter
  • 支持 Modbus RTU/ASCII/TCP master/client 和 slave/server
  • 支持 MQTT TLS 连接，以及 JSON 和 Raw 数据格式的证书
  • 内置流量监控/诊断信息，方便故障排除和云数据传输，以进行成本评估和分析
  • microSD 卡，用于配置备份/复制和事件日志，以及云连接断线时的数据缓冲
  • -40 至 75° 的宽温型号可供选择
  • 带 2 kV 光电隔离保护的串口
  • 基于 IEC 62443 的安全功能

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

联系销售人员

介绍

MGate 5105-MB-EIP 是一个支持 MQTT 或第三方云服务（例如：Azure 和 Alibaba Cloud）的工业以太网网关，可为 IIoT 应用建构 Modbus RTU/ASCII/TCP 和 EtherNet/IP 网络通信。MGate 5105-EM-EIP 可作为 Modbus master/slave 或 slave 收集数据，并与 EtherNet/IP 设备交换数据，将现有 Modbus 设备集成至 EtherNet/IP 网络中。最新的交换数据可存储在网关。网关将存储的 Modbus 数据转换为 EtherNet/IP 数据包，让 EtherNet/IP Scanner 可以控制或监控现场设备。MGate 5105-MB-EIP 支持 MQTT 云解决方案，运用高级安全、配置和诊断功能进行故障排除，提供能源管理和资产管理等远程监控应用可扩展的解决方案。



通过 microSD 卡进行配置备份

MGate 5105-MB-EIP 配备 microSD 卡插槽。microSD 卡可用于备份系统配置和系统日志，也可将相同的配置轻松复制到多台 MGate 5105-MP-EIP。 重启系统时，存储在 microSD 卡中的配置文件将被复制到 MGate。



通过 Web Console 轻松配置和排除故障

MGate 5105-MB-EIP 提供 web console，无需安装额外的管理工具即可轻松完成配置。只需以管理员身份登录即可访问所有设置，或以具有只读权限的一般用户身份登录。除了配置基本协议外，用户还可以使用 web console 监控 I/O 数据值和传输。特别的是，I/O 数据映射 (I/O Data Mapping) 可显示网关内存中两种协议的数据地址，而 I/O 数据视图 (I/O Data View) 允许用户跟踪在线节点的数据值。此外，每个协议的诊断和通信分析可为故障排除提供有用信息。



冗余双电源输入

MGate 5105-MB-EIP 支持双电源输入，可靠性更高。它可同时连接 2 个带电直流电源，即使一个电源发生故障也可确保连续运行。这些出色的可靠性使得这款高级型的 Modbus 转 EtherNet/IP 网关成为严苛工业应用的理想选择。



  • 10/100BaseT(X) 端口（RJ45 接头）

    2
    自动 MDI/MDI-X 连接

  • 电磁隔离保护

    1.5 kV（内置）

  • 工业协议

    EtherNet/IP、Modbus TCP、MQTT

  • 配置选项

    Web Console (HTTP/HTTPS)、设备搜寻工具 (DSU)、MGate 管理器、Telnet Console

  • 管理

    ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、Telnet、SSH、UDP、NTP Client

  • MIB

    RFC1213、RFC1317

  • 对时服务

    NTP Client

  • Console 端口

    RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）

  • 端口数量

    1

  • 接头

    DB9 公头

  • 串口标准

    RS-232/422/485

  • 波特率

    50 bps 至 921.6 kbps

  • 数据位

    7，8

  • 校验位

    无、偶、奇、Space、Mark

  • 停止位

    1，2

  • 流量控制

    RTS Toggle（仅限 RS-232）、RTS/CTS

  • RS-485 数据流向控制

    ADDC®（数据流向自动控制）

  • RS-485 上拉电阻/下拉电阻

    1 kΩ，150 kΩ

  • RS-485 终端电阻

    120 Ω

  • 隔离保护

    2 kV（内置）

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 配置选项

    串口 Console

  • 工业协议

    Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave

  • 模式

    Master, Slave

  • 支持功能

    1、2、3、4、5、6、15、16、23

  • 最大命令数量

    100

  • 输入数据规模

    2048 bytes

  • 输出数据规模

    2048 bytes

  • 模式

    Client，Server

  • 支持功能

    1、2、3、4、5、6、15、16、23

  • 最大 Client 连接数量

    16

  • 最大 Server 连接数量

    32

  • 最大命令数量

    100

  • 输入数据规模

    2048 bytes

  • 输出数据规模

    2048 bytes

  • 模式

    Scanner, Adapter

  • 支持 CIP 对象

    标识、消息路由器、组件、连接管理器、TCP/IP 接口、以太网链路、端口

  • 最大 Scanner 连接数量

    16（只读），1（读/写）

  • 最大 Adapter 连接数量

    100

  • 输入数据规模

    496 bytes

  • 输出数据规模

    496 bytes

  • 模式

    MQTT、Azure IoT Hub 设备、Alibaba IoT 平台设备的发布者/订阅者

  • 支持版本

    v3.1.1

  • QoS 级

    QoS 0、1、2

  • 安全传输

    使用用户的根 CA、Client 证书、私钥进行 TLS（1.0、1.1、1.2）加密

  • 最大数据标签数量

    300 个数据标签

  • 最大信息数量

    20 条消息

  • MQTT 基本特性

    保持活动状态 (Keep Alive)、保留消息 (Retain Message)、遗嘱消息 (Last Will Message)、清除会话 (Clear Session)

  • microSD 插槽

    高达 32 GB（兼容 SD 2.0；数据缓冲高达 2 GB）

  • 输入电压

    12 至 48 VDC

  • 输入电流

    455 mA @ 12 VDC

  • 电源接头

    螺丝紧固 Euroblock 端子

  • 触点额定电流

    纯电阻性负载：2 A @ 30 VDC

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    36 x 105 x 140 mm（1.42 x 4.14 x 5.51 英寸）

  • 重量

    507 g (1.12 lb)

  • 工作温度

    MGate 5105-MB-EIP：0 至 60°C（32 至 140°F）
    MGate 5105-MB-EIP-T：-40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 安全

    EN 60950-1，UL 508

  • EMC

    EN 55032/24

  • EMI

    CISPR 32，FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
    IEC 61000-4-4 EFT：电源：4 kV；信号：2 kV
    IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
    IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信号：10 V/m
    IEC 61000-4-8 PFMF

  • 自由落体

    IEC 60068-2-32

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6，IEC 60068-2-64

  • 时间

    859,422 小时

  • 标准

    Telcordia SR332
