MGate EIP3170/EIP3270 系列

1/2 端口 EtherNet/IP 转 DF1 网关

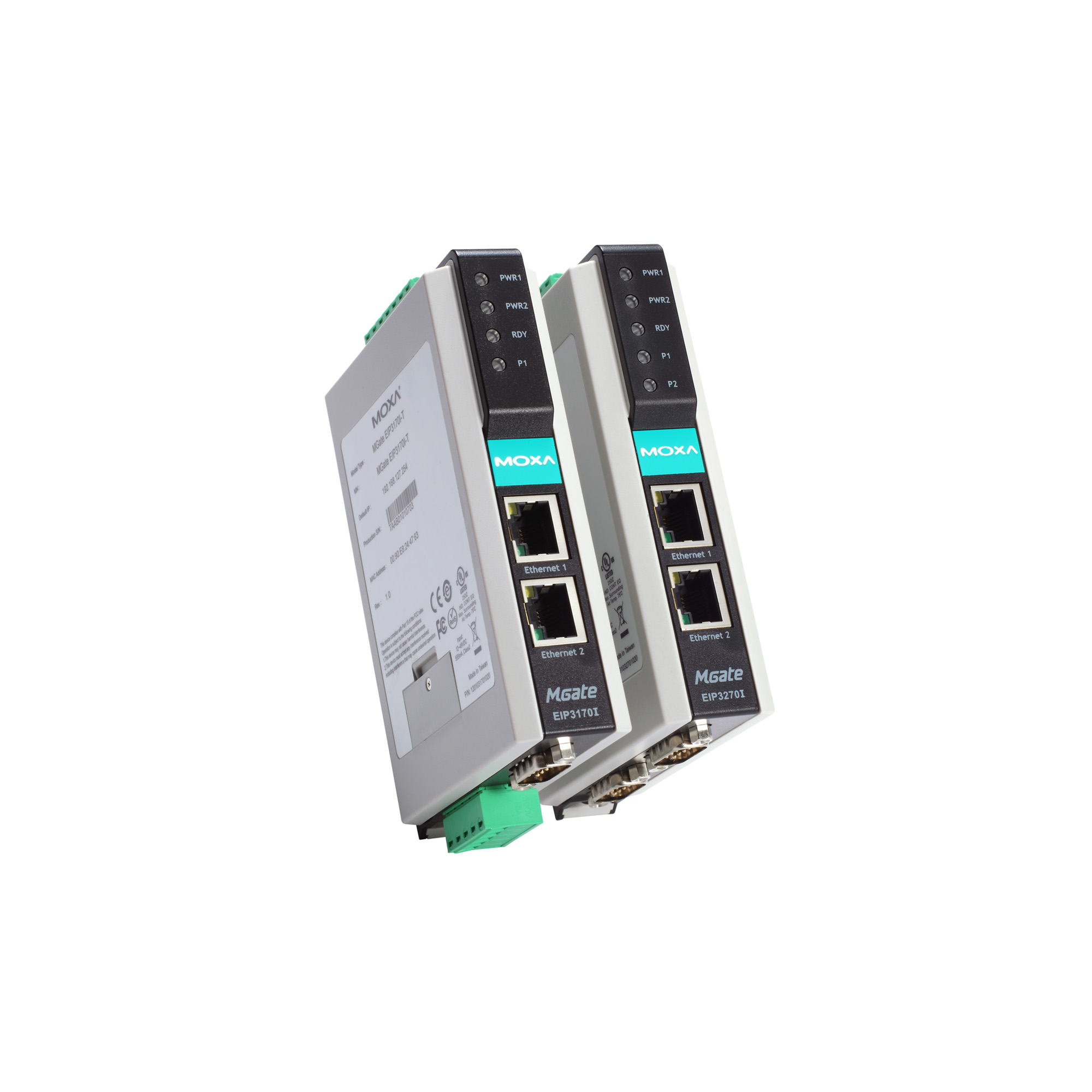

moxa-mgate-eip3170-eip3270-series-image-1-(1).jpg | Moxa

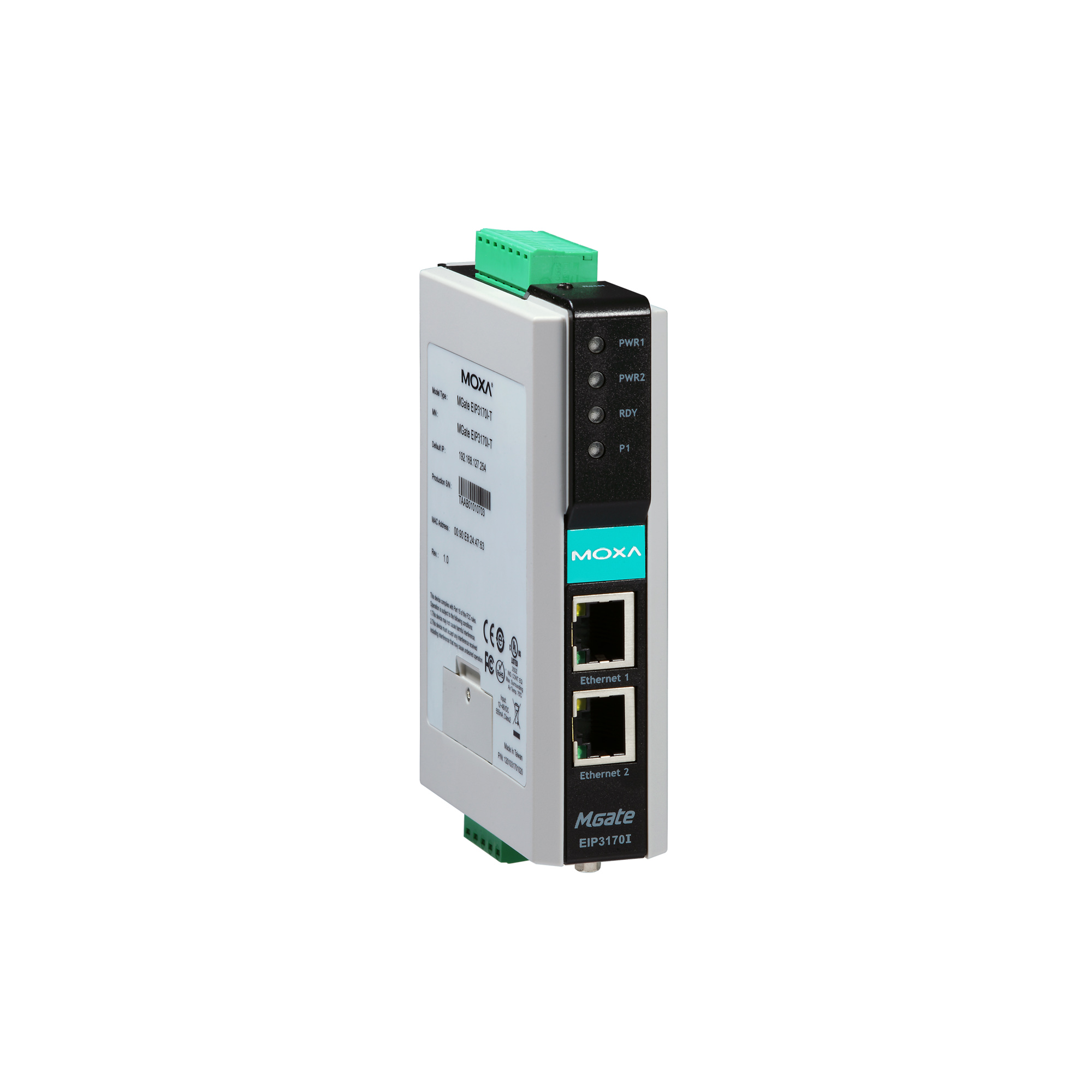

moxa-mgate-eip3170-eip3270-series-image-2-(1).jpg | Moxa
moxa-mgate-eip3170-eip3270-series-image-3-(1).jpg | Moxa

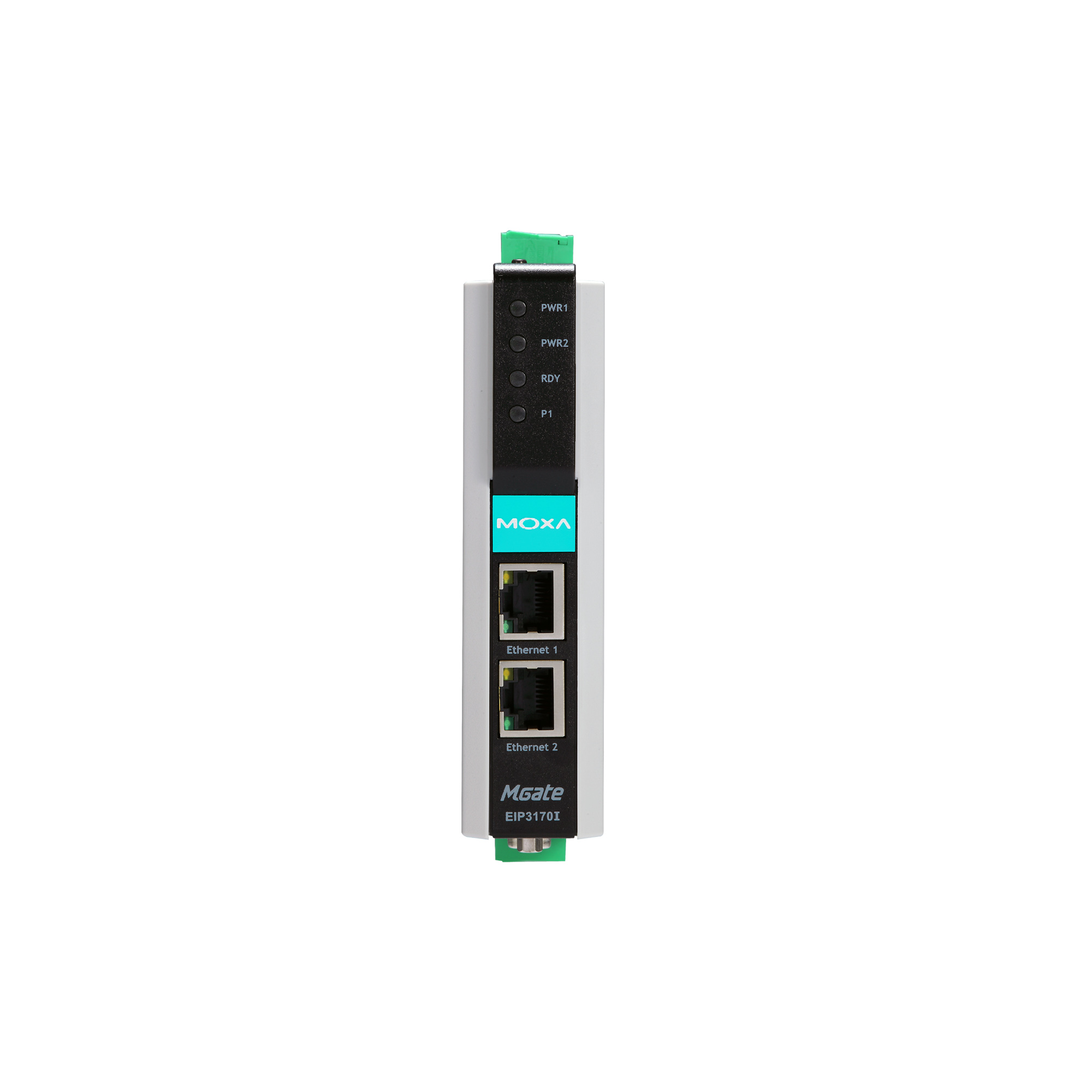

moxa-mgate-eip3170-eip3270-series-image-4-(1).jpg | Moxa

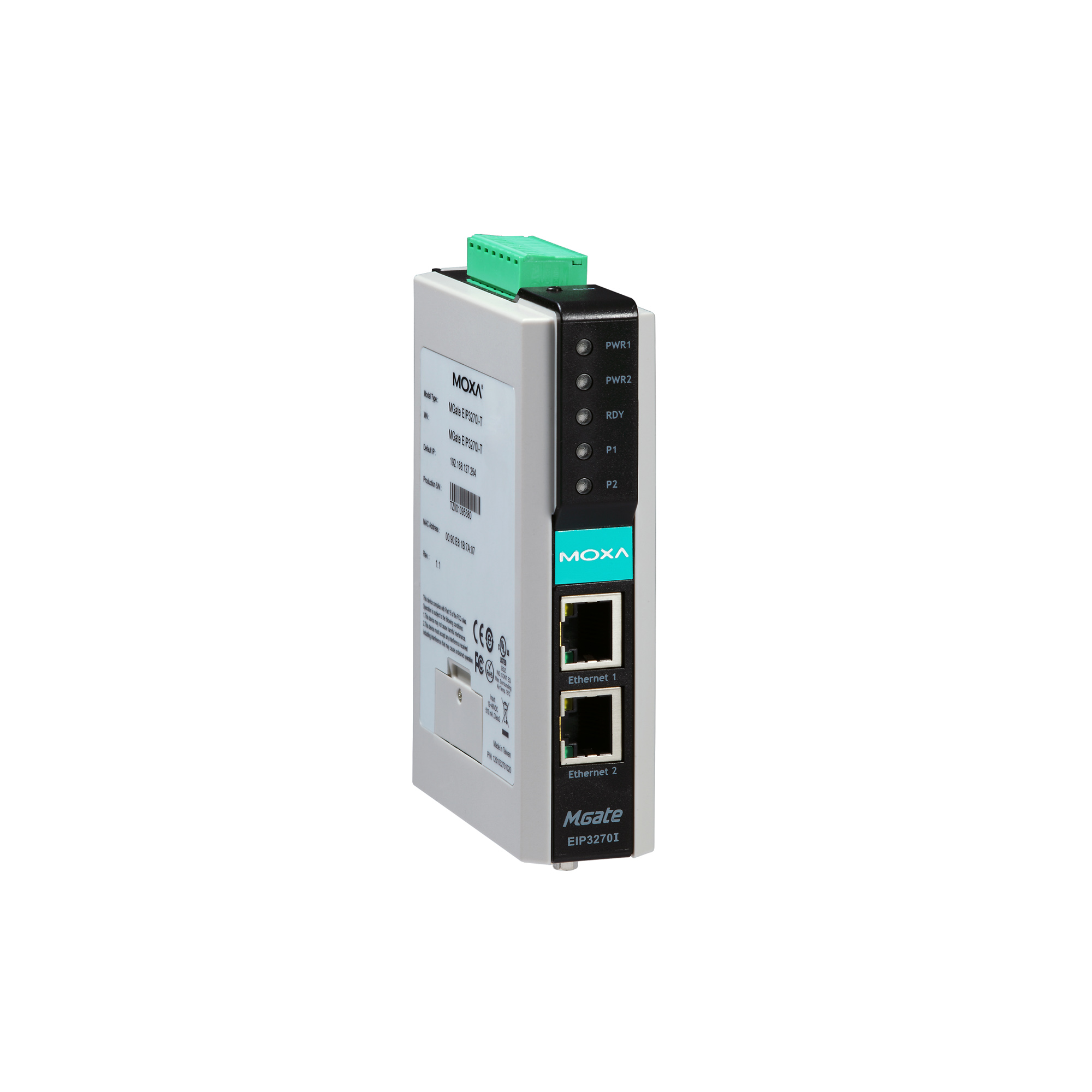

moxa-mgate-eip3170-eip3270-series-image-5-(1).jpg | Moxa

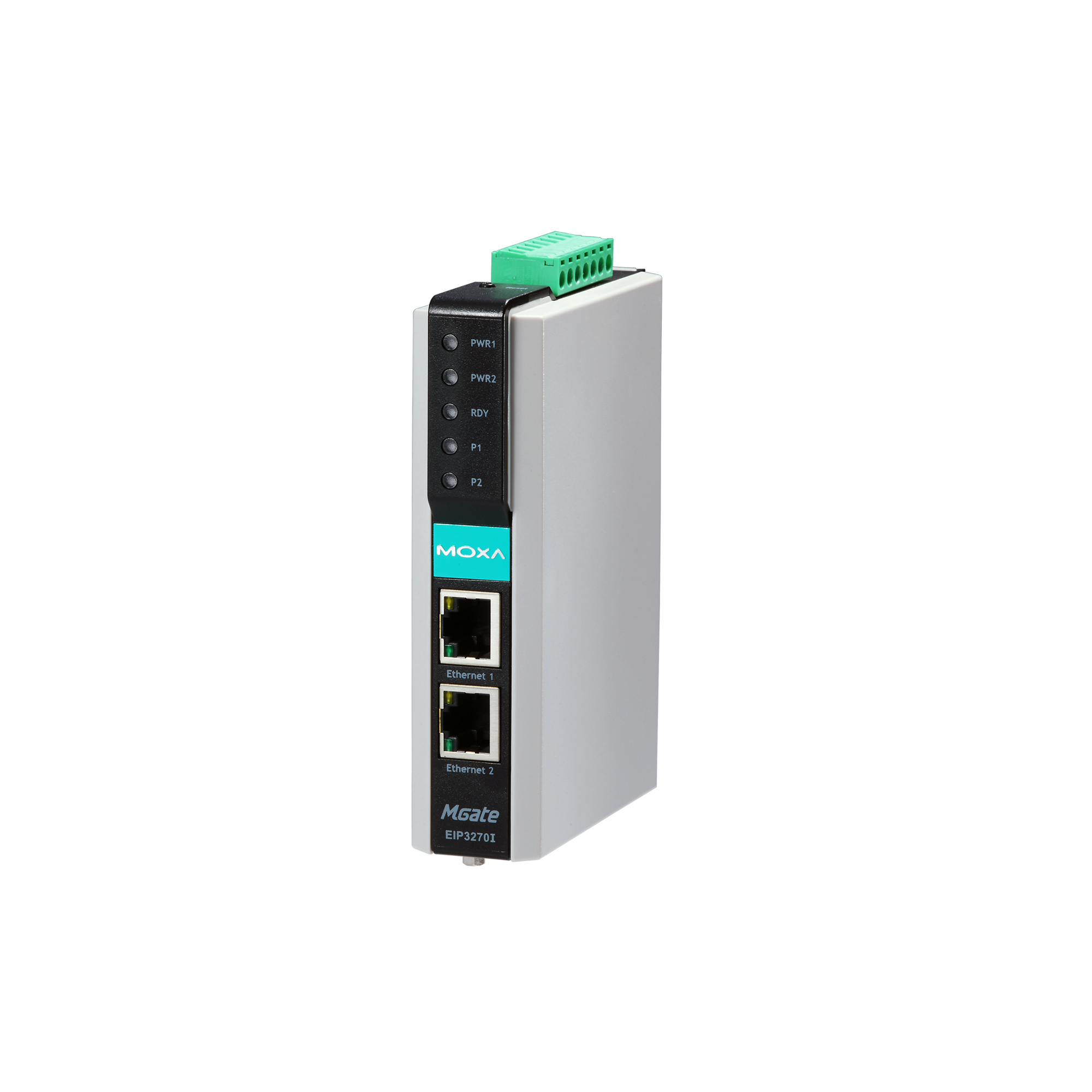

moxa-mgate-eip3170-eip3270-series-image-6-(1).jpg | Moxa

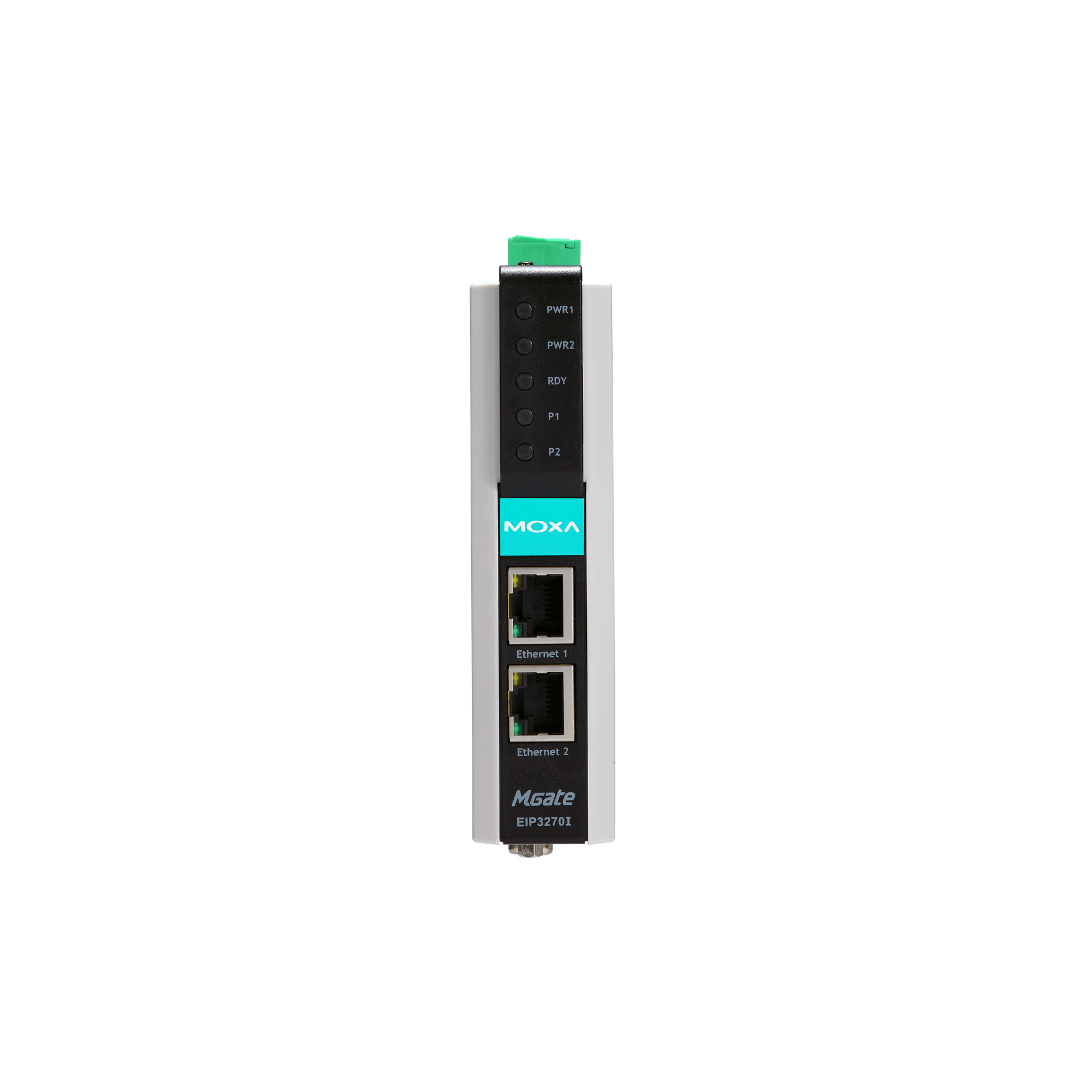

moxa-mgate-eip3170-eip3270-series-image-7-(1).jpg | Moxa

特点和优势

  • 支持罗克韦尔自动化网络的 PCCC 对象
  • 支持 ProCOM 通过 COM 端口映射实现控制
  • 同时支持 8 个 EtherNet/IP client/server,每个最多可同时支持 16 个排队请求
  • 将设备连接至以太网时,串口重定向功能可保持原来的串口 master 和 slave 连接
  • EtherNet/IP 和 DF1 流量监控,方便故障排除
  • 冗余双直流电源输入
  • 内置以太网级联端口,容易接线
  • -40 至 75°C 的宽温型号可供选择

认证

  • moxa-dnv-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

MGate™ EIP3000 网关为需要将 Allen Bradley PLC 接入 EtherNet/IP 网络的用户提供了 Ethernet/IP 转 DF1 协议转换功能。MGate™ 系列具有多种创新功能,解决了将传统串口设备与 SCADA 软件连接的难题。1 端口和 2 端口网关均可用于不同规模的控制网络。



支持 DF1 和 EtherNet/IP 协议转换

MGate™ EIP3000 通过支持 CIP 上的 PCCC 对象,可以与 SCADA 软件(如 RSLinx)进行无缝通信。对于基于 EtherNet/IP 进行控制软件开发的用户,MGate EIP3000 可提供标准接口进行连接。



支持多个 EtherNet/IP 连接

MGate™ EIP3000 网关最多可同时支持 16 个 EtherNet/IP client 和 server。每个客户端最多可同时发送 16 个请求,这种多重连接能力可以为更复杂的控制系统建立冗余保护。



用于轻松配置和流量监控的 Windows 管理工具

Moxa 提供一款简单易用的 Windows 管理工具,支持多国语言。这套管理工具支持 EtherNet/IP 和 DF1 协议的流量监控功能,不仅可以记录由网关发起的事件,还能够记录所有通过网关的命令和响应。此管理工具可以帮助用户确定故障和性能瓶颈的根本原因。







串口重定向功能,可维持初始 Master/Slave 连接

借助串口重定向功能,串口 master(命令发送者)的命令可以重定向到其他端口上的串口 slave(命令执行者)设备。此外,一个串口 master 能与 EtherNet/IP master 同步操作,而不必对 DF1 架构或软件进行更改。通过串口重定向功能,MGate™ EIP3000 网关可为原本设计为由单个串口 master 控制的传统 slave 设备建立冗余控制。



支持 ProCOM 通过 COM 端口映射实现控制

每台 MGate™ EIP3000 网关均可支持远程 PC 的虚拟串口。您可以使用 Moxa 提供的 Real COM 驱动程序,通过 COM 端口建立网络的物理层通信来连接 MGate™ EIP3000。此网关最多支持 4 个虚拟 COM 端口连接,为冗余控制系统提供了更大的灵活性。



上拉/下拉电阻和终端电阻选择

采用终端电阻来消除串口信号的反射时,必须正确设置上拉/下拉电阻,以避免电信号受损。由于任何电阻值都无法兼容所有环境,EIP3000 底部面板配有 DIP 开关,方便设置终端电阻和上拉/下拉电阻的电阻值。



内置隔离保护

含有大电流设备的复杂设备网络可能出现因放电、电磁噪声或共模瞬变引发的电信号失真现象。MGate™ 系列产品通过内置的光隔离保护功能解决了这一问题。



  • 10/100BaseT(X) 端口(RJ45 接头)

    2
    自动 MDI/MDI-X 连接

  • 电磁隔离保护

    1.5 kV(内置)

  • 工业协议

    Ethernet/IP (PCCC)

  • 配置选项

    MGate Manager、Telnet Console

  • 管理

    ARP、DHCP Client、SNMPv1、TCP/IP、Telnet、UDP

  • MIB

    RFC1213、RFC1317

  • 端口数量

    MGate EIP3170 系列:1
    MGate EIP3270 系列:2

  • 接头

    MGate EIP3170 系列:DB9 公头(用于 RS-232),接线端子(用于 RS-422/485)
    MGate EIP3270 系列:2 x DB9 公头

  • 串口标准

    RS-232、RS-422

  • 波特率

    1200 bps 至 921.6 kbps

  • 数据位

    8

  • 校验位

    无、偶、奇

  • 停止位

    1,2

  • 流量控制

    RTS/CTS、DTR/DSR(仅限 RS-232)

  • 隔离保护

    MGate EIP3170I:2 kV(I 型号)
    MGate EIP3170I-T:2 kV(I 型号)
    MGate EIP3270I:2 kV(I 型号)

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • 工业协议

    DF1

  • 模式

    全双工

  • 最大 Client 连接数量

    8

  • 输入电压

    12 至 48 VDC

  • 输入电流

    MGate EIP3170/EIP3270/EIP3170-IEX/EIP3270-IEX 系列:435 mA @ 12 VDC
    MGate EIP3170I/EIP3170I-IEX 系列:555 mA @ 12 VDC
    MGate EIP3270I/EIP3270I-IEX:510 mA @ 12 VDC

  • 触点额定电流

    纯电阻性负载:1 A @ 30 VDC

  • 外壳

    塑料顶盖、金属底板

  • IP 等级

    IP30

  • 尺寸(有挂耳)

    29 x 89.2 x 124.5 mm(1.14 x 3.51 x 4.90 英寸)

  • 尺寸(无挂耳)

    29 x 89.2 x 118.5 mm(1.14 x 3.51 x 4.67 英寸)

  • 重量

    MGate EIP3170 系列:360 g (0.79 lb)
    MGate EIP3270 系列:380 g (0.84 lb)

  • 工作温度

    标准型号:0 至 60°C(32 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 安全

    EN 60950-1,UL 508

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:4 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • 海事

    MGate EIP3170:DNV-GL,MGate EIP3170-T:DNV-GL,MGate EIP3170I:DNV-GL,MGate EIP3170I-T:DNV-GL

  • 自由落体

    IEC 60068-2-32

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6,IEC 60068-2-64

  • 时间

    MGate EIP3170:1,344,456 小时
    MGate EIP3170-T:1,344,456 小时
    MGate EIP3170-IEX:1,344,456 小时
    MGate EIP3170-T-IEX:1,344,456 小时
    MGate EIP3170I:1,344,456 小时
    MGate EIP3170I-T:1,344,456 小时
    MGate EIP3170I-IEX:1,344,456 小时
    MGate EIP3170I-T-IEX:1,344,456 小时
    MGate EIP3270:1,204,573 小时
    MGate EIP3270-T:1,204,573 小时
    MGate EIP3270-IEX:1,204,573 小时
    MGate EIP3270-T-IEX:1,204,573 小时
    MGate EIP3270I:1,204,573 小时
    MGate EIP3270I-IEX:1,204,573 小时

  • 标准

    Telcordia SR332

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
MGate Manager Utility
5.4 MB
管理工具
SHA-512
v1.19
  • Windows 10
  • Windows 11
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2023年12月12日 2023年12月12日 发布说明
MGate Manager Utility
5.4 MB
管理工具
SHA-512
v1.18
  • Windows
  • Windows 10
  • Windows 11
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2023年9月25日 2023年9月25日 发布说明
Moxa CLI Configuration Tool for Windows
2.0 MB
管理工具
SHA-512
v1.3
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2023年6月29日 2023年6月29日 发布说明
Moxa CLI Configuration Tool for Linux
11.6 MB
管理工具
SHA-512
v1.3
  • Linux Kernel 2.6.x
  • Linux Kernel 3.x
  • Linux Kernel 4.x
  • Linux Kernel 5.x
2023年6月29日 2023年6月29日 发布说明
Device Search Utility
2.2 MB
管理工具
SHA-512
v2.7
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
2023年6月28日 2023年6月28日 发布说明
Device Search Utility
1.1 MB
管理工具
SHA-512
v2.4
  • Windows 10
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Vista
  • Windows XP
2021年3月31日 2021年3月31日 发布说明
Firmware for MGate EIP3170
508.3 KB
固件
SHA-512
v2.0
2021年3月9日 2021年3月9日 发布说明
Firmware for MGate EIP3270
509.2 KB
固件
SHA-512
v2.0
2018年7月9日 2018年7月9日 发布说明
EtherNet/IP Adapter EDS file for MGate EIP3170/EIP3270 Series
2.6 KB
软件包
SHA-512
v1.4
2017年9月5日 2017年9月5日 发布说明

支持文件

名称 类型 语言 版本 发布日期
FOSS Statement for MGate MB3000 Series and MGate EIP3000 Series
176.4 KB
声明书 英文 v2.0 2024年10月28日 2024年10月28日
FOSS Statement for Device Search Utility
161.8 KB
声明书 英文 v1.0 2024年6月24日 2024年6月24日
Manual for MGate EIP3170/EIP3270 Series
6.3 MB
手册 英文 v3.2 2023年9月19日 2023年9月19日
QIG for MGate EIP3170/EIP3270 Series
785.6 KB
QIG 英文 v5.1 2021年4月23日 2021年4月23日
MGate EIP3170/EIP3270 系列产品资料表
2.8 MB
产品资料表 中文 v1.0 2018年11月11日 2018年11月11日
Tech Note: Replacing the AB 1761-NET-ENI With the MGate EIP3000 to Perform an EIP-to-DF1 Conversion
1.2 MB
技术说明 英文 v1.0 2017年10月22日 2017年10月22日
Tech Note: How to Configure the CompactLogix L32E to Communicate With the MGate EIP3270
1.3 MB
技术说明 英文 v1.0 2015年4月6日 2015年4月6日
2D CAD for MGate EIP 3170
243.3 KB
2D CAD 英文 2012年2月29日 2012年2月29日
2D CAD for MGate EIP 3270
250.6 KB
2D CAD 英文 2012年2月29日 2012年2月29日
Tech Note: MGate EIP 3000 Series to Connect RSLinx With the Allen-Bradley SLC 500/Micrologix Family
2.2 MB
技术说明 英文 v1.0 2012年2月28日 2012年2月28日
