DA-820E 系列

IEC 61850-3 3U 机架式安装计算机，支持第 13 代 Intel® Core™ 处理器、可热插拔电源模块，工作温度为 -40 至 70°C

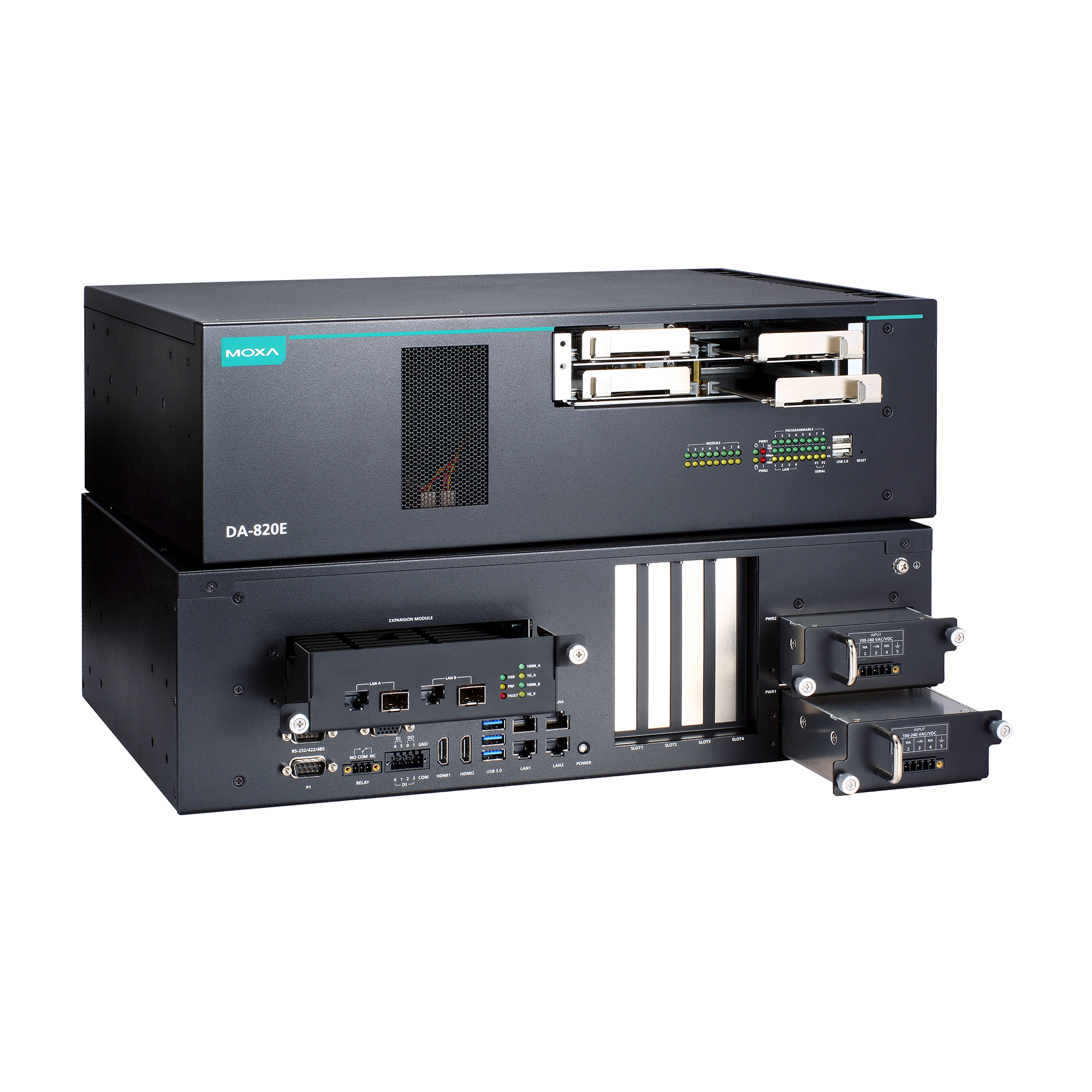

moxa-da-820e-series-image-(1).jpg | Moxa

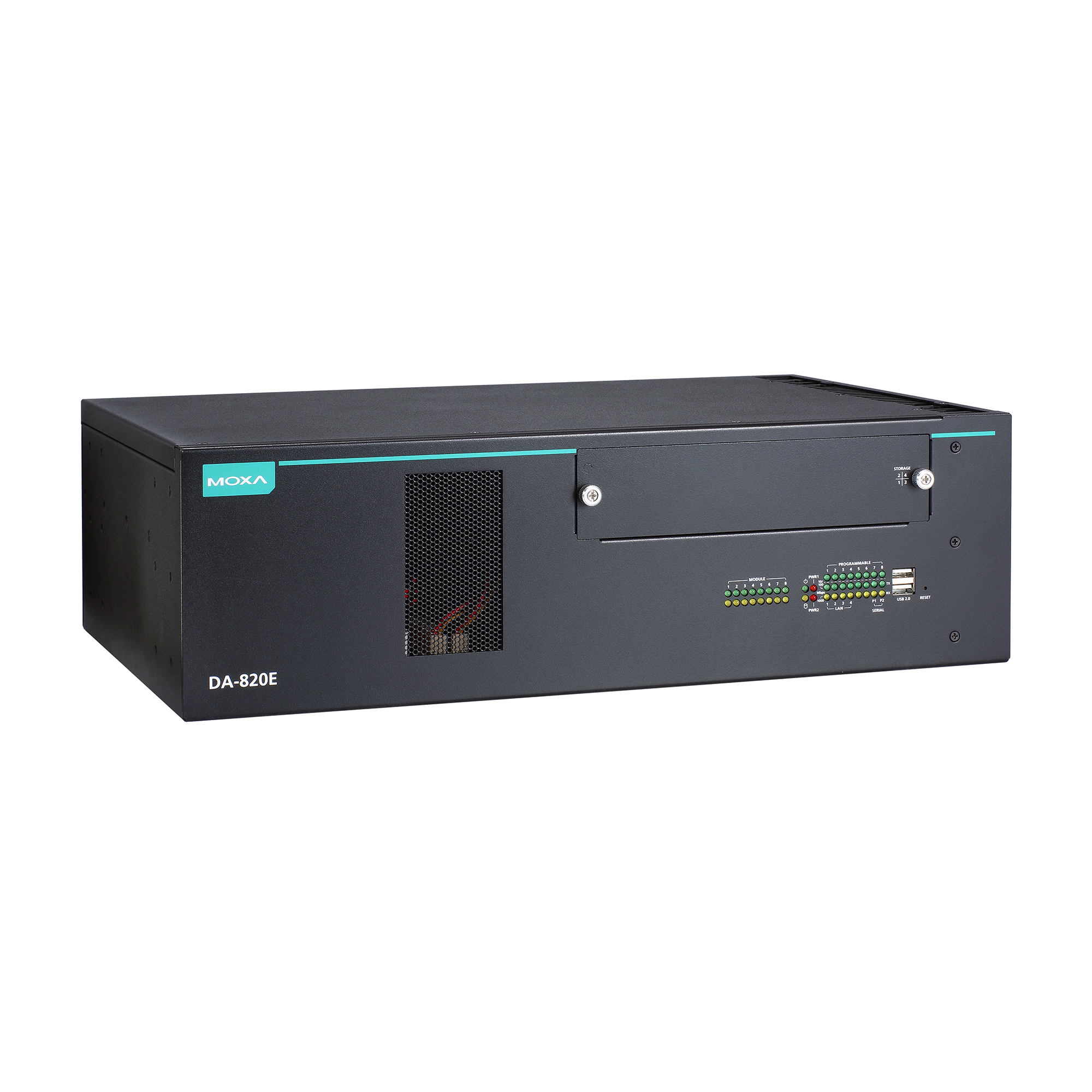

moxa-da-820e-series-image-1-(1).jpg | Moxa

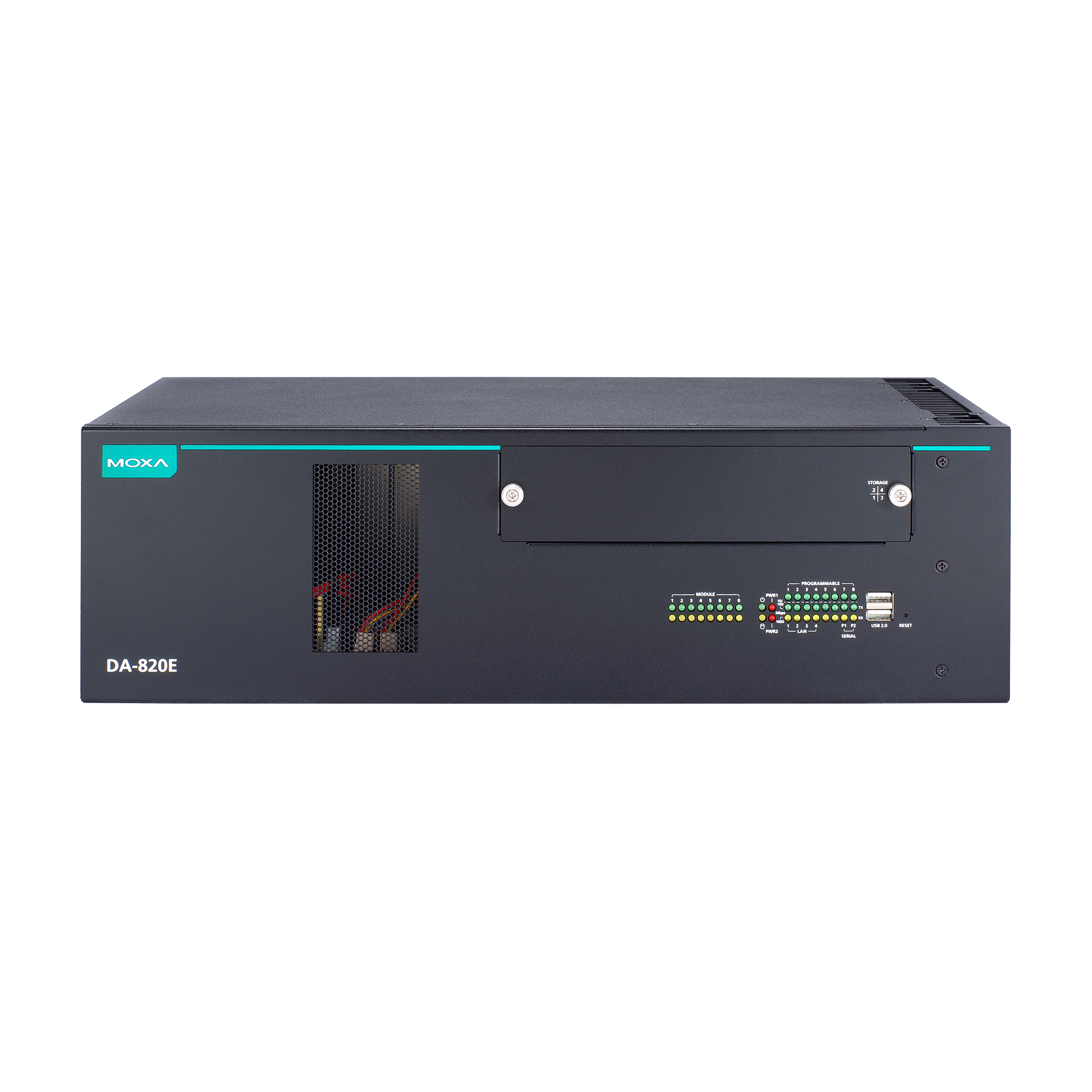

moxa-da-820e-series-image-2-(1).jpg | Moxa

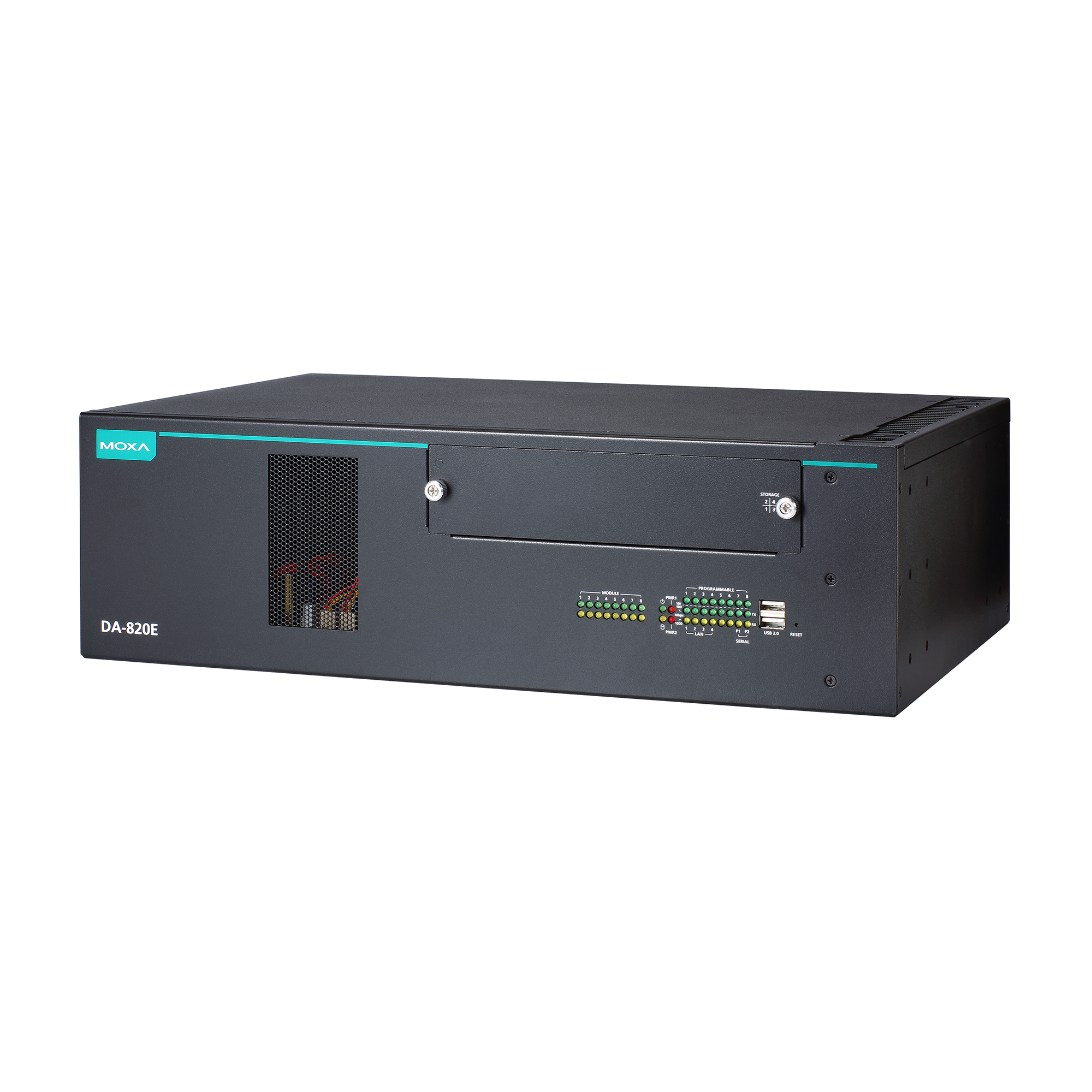

moxa-da-820e-series-image-3-(1).jpg | Moxa

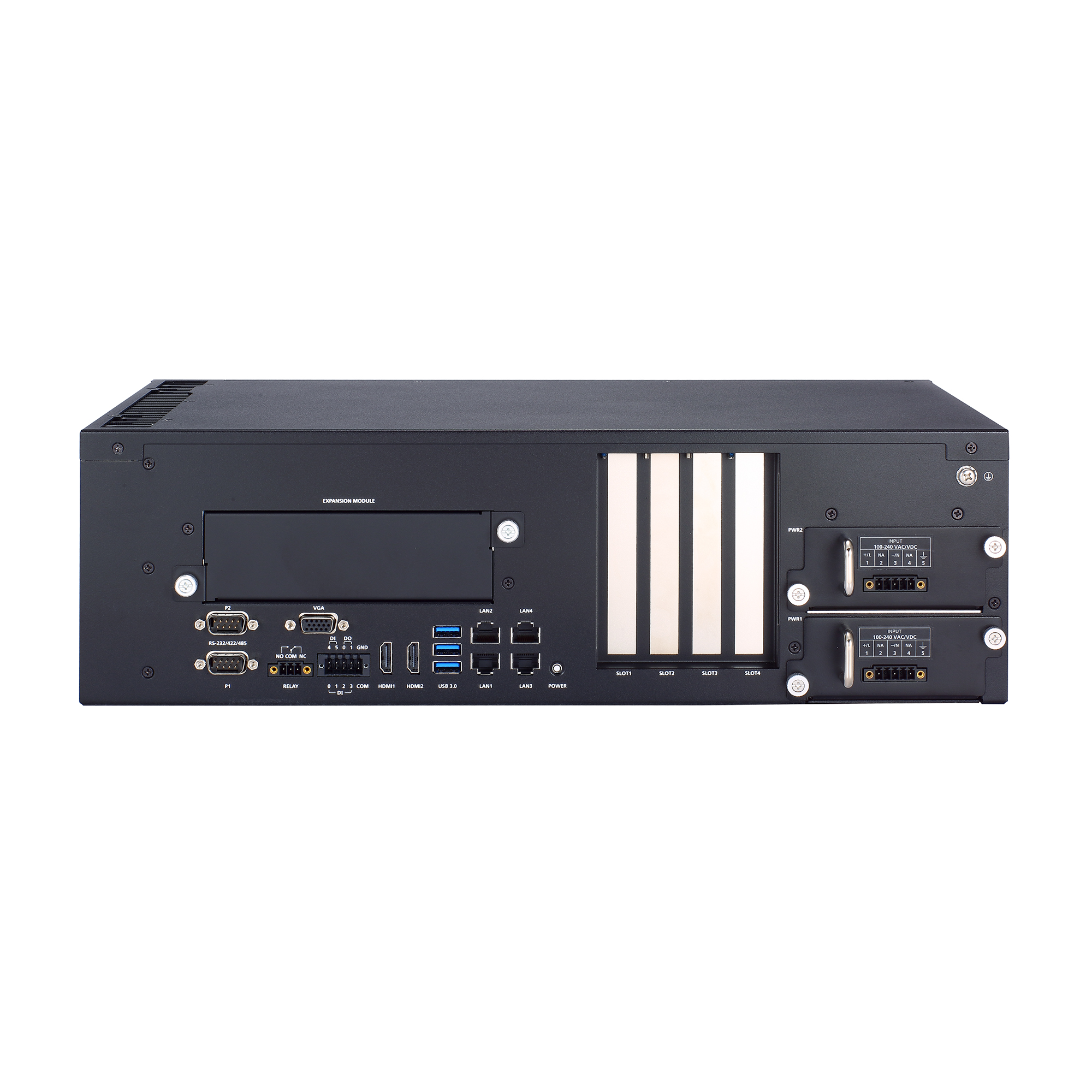

moxa-da-820e-series-image-4-(1).jpg | Moxa

特点和优势

  • 符合 IEC 61850-3、IEEE 1613 和 IEC 60255 标准的电力自动化计算机
  • 符合 EN 50121-4 标准，适用于轨道交通轨旁应用
  • 第 13 代 Intel® Core™ 处理器
  • 支持最高 64 GB RAM（两个内置 SODIMM ECC DDR4 内存插槽）
  • 4 个 SSD 插槽，支持 Intel® RST RAID 0/1，适用于 SSD 插槽 1 和 2
  • 支持 PRP/HSR 网络冗余技术（带 PRP/HSR 扩展模块）
  • 安全选项，例如 TPM 2.0、UEFI 安全启动和物理安全
  • 1 个 PCIe x8（4 通道）和 3 个 PCIe x1，用于扩展模块
  • 冗余电源（100 至 240 VAC/VDC 和 48 VDC），采用可热插拔电源模块设计

认证

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-rec-certification-logo-image.png | Moxa

联系销售人员

介绍

DA-820E 系列是一款搭载第 13 代 Intel® Core™ i3/i5/i7 处理器的高性能 3U 机架式工业计算机，具有卓越的计算性能。它具有多功能 I/O 设计，其中包括 3 个显示端口（2 个 HDMI 和 1 个 VGA）、6 个 USB 端口、4 个千兆 LAN 端口、2 个三合一 RS-232/422/485 串行端口、6 个 DI 端口、2 个 DO 端口、4 个标准 PCIe 扩展插槽和 1 个专有扩展插槽。此外，其还配备了 4 个可热插拔的 2.5” SSD 插槽，支持 SSD 插槽 1 和 2 上的 Intel® RST RAID 0/1 功能，以增强存储性能和可靠性。

DA-820E 专为变电站应用而设计，符合 IEC 61850-3、IEEE 1613 和 IEC 60255 标准，可保证耐用性、可靠性，并与要求苛刻的变电站自动化系统中的智能电子设备 (IED) 无缝集成。DA-820E 利用其第 13 代 Intel® 处理器，除了传统的 OT SCADA 功能外，还具备现代复杂软件应用（如虚拟化）所需的高计算能力。

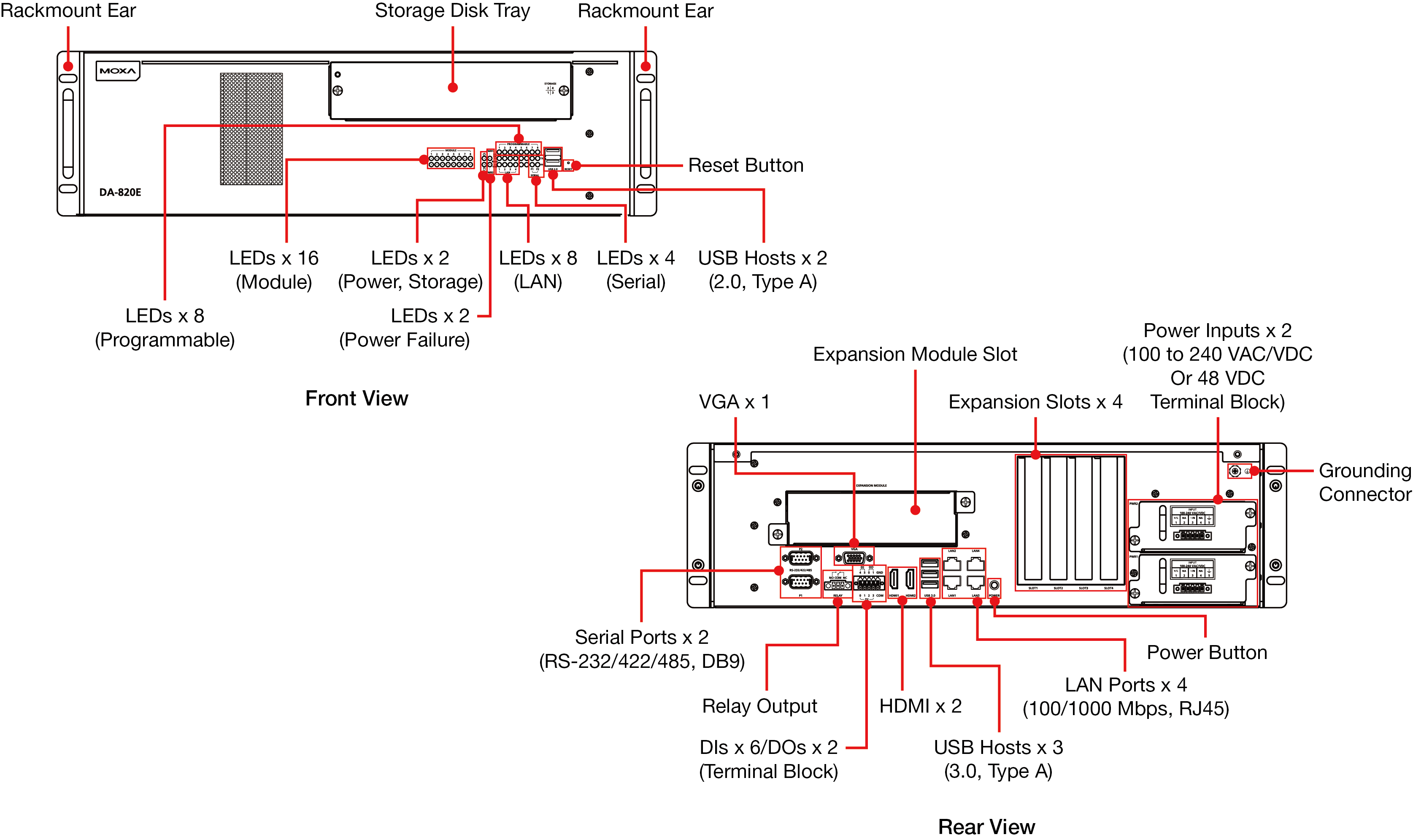

外观







  • CPU

    Intel® Core™ i3-1320PE
    Intel® Core™ i5-1340PE
    Intel® Core™ i7-1370PE

  • 系统内存插槽

    SODIMM DDR4 插槽 x 2

  • DRAM

    最大容量 64 GB
    （SODIMM x 2，每个支持 3200 MHz，每个模块最大容量 32 Gb，非 ECC 型）

  • 图形控制器

    Intel® Core™ i3-1320PE: Intel® UHD Graphics
    Intel® Core™ i5-1340PE: Intel® Iris® Xe Graphics eligible
    Intel® Core™ i7-1370PE: Intel® Iris® Xe Graphics eligible

  • 存储卡槽

    2.5 英寸 HDD/SSD 插槽 x 4
    M.2 M-key 2280 插槽 x 1

  • 支持的 OS

    Windows 10 IoT Enterprise LTSC 2021
    Windows 11 IoT Enterprise LTSC 2024
    Windows Server 2022
    Ubuntu 22.04.3 LTS
    Debian 12
    RHEL 9.4

  • 以太网端口

    自适应 10/100/1000 Mbps 端口（RJ45 接头）x 4

  • 串口

    RS-232/422/485 端口 x 2（软件可选，DB9 公头接头）

  • 数字输入

    DI x 6

  • 数字输出

    DO x 2

  • USB 2.0

    USB 2.0 接口 x 3，type-A 接头
    前面板 2 个端口，计算机内部 1 个端口，用于基于 USB 加密狗的安全保护

  • USB 3.0

    USB 3.0 接口 x 3，type-A 接头
    后面板 3 个端口

  • 扩展插槽

    PCIe x8（4 通道）插槽 x 1
    PCIe x1 插槽 x 3
    专用插槽 x 1

  • 视频输出

    HDMI x 2，HDMI 接头 (type A)
    （60Hz 时高达 3840 x 2160 分辨率）

    VGA x 1，15-pin D-sub 接头（母头）
    （60 Hz 时高达 1920 x 1200 分辨率）

  • TPM

    TPM v2.0

  • 安全启动

    UEFI

  • 系统

    电源 x 1
    存储 x 1
    电源故障检测 x 2
    可编程 x 8

  • 串口

    每个端口 2 个（Tx，Rx）

  • LAN

    每个端口 8 个(10/100/1000 Mbps)

  • 波特率

    300 bps 至 115.2 kbps

  • 接头

    DB9 公头

  • 隔离保护

    2 kV

  • 串口标准

    RS-232/422/485

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 数字输入通道

    DI x 6

  • 接头

    螺丝紧固欧式接线端子

  • I/O 模式

    DI

  • 隔离保护

    3k VDC

  • 传感器类型

    干接点
    湿接点 (NPN)

  • 干接点

    Logic 0: Close to GND
    Logic 1: Open

  • 湿接点（COM 至 DI）

    Logic 0: 10 至 30 VDC
    Logic 1: 0 至 3 VDC

  • 数字输出通道

    DO x 2

  • 接头

    螺丝紧固欧式接线端子

  • 额定电流

    200 mA/通道

  • I/O 类型

    Sink（漏型）

  • 电压

    0 至 30 VDC

  • 隔离保护

    3k VDC

  • 输入电流

    100 至 240 VAC，50/60 Hz，1.75 至 0.66 A（最大值）
    100 至 240 VDC，1.65 至 0.66 A（最大值）
    48 VDC，312 A

  • 输入电压

    100 至 240 VAC
    100 至 240 VDC
    48 VDC

  • 电源功耗

    DA-PWR-150-HV：140 W（最大值）
    DA-PWR-120-LV：130 W（最大值）

  • 电源键

    复位按钮（前面板）
    开/关（后面板）

  • 外壳

    金属

  • 尺寸（无挂耳）

    440 x 301 x 132.55 mm（17.32 x 11.85 x 5.22 英寸）

  • 重量

    11,860 g (26.15 lb)

  • 安装

    19 英寸机架式安装

  • 工作温度

    -40 至 70°C（-40 至 158°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • EMC

    EN 61000-6-2/-6-4
    EN 55032/35

  • EMI

    CISPR 32，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
    IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
    IEC 61000-4-5 Surge：电源：4 kV；信号：4 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8：20 A/m
    IEC 61000-4-11

  • 变电站

    IEC 61850-3
    IEEE 1613

  • 保护继电器

    IEC 60255

  • 安全

    IEC 62368-1
    UL 62368-1

  • 冲击

    IEC 61850-3 Edition 2.0，IEC 60068-2-27，IEC 60255-21-2

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    293,786 小时

  • 标准

    Telcordia 标准 SR-332

软件、固件和驱动程序

筛选

全部 驱动程序 软件包 管理工具
名称 类型 校驗和 版本 操作系统 发布日期
Proactive Monitoring Software Package
3.3 MB 		软件包
SHA-512
v3.0
  • Windows 10 IoT Enterprise LTSC 2021
  • Windows 11 IoT Enterprise LTSC 2024
  • Windows Server 2022
 2025年5月19日 2025年5月19日 发布说明
Software Package for DA-820E Series (Linux SDK)
18.2 MB 		软件包
SHA-512
v1.0
  • Debian 12.x
  • RHEL 9
  • Ubuntu 22.04
 2025年3月7日 2025年3月7日 发布说明
Utility for DA-820E Series (Windows 10 IoT Enterprise LTSC 2021 for Expansion Modules)
5.8 MB 		管理工具
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2025年3月7日 2025年3月7日 发布说明
Utility for DA-820E Series (Windows 11 IoT Enterprise LTSC 2024)
5.9 MB 		管理工具
SHA-512
v1.0
  • Windows 11 IoT Enterprise LTSC 2024
 2025年3月7日 2025年3月7日 发布说明
Driver for DA-820E Series (Windows Server 2022 peripherals)
1.7 GB 		驱动程序
SHA-512
v1.0
  • Windows Server 2022
 2025年3月7日 2025年3月7日 发布说明
Software Package for DA-820E Series (Windows 10 IoT Enterprise LTSC 2021 example code)
6.3 MB 		软件包
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2025年3月7日 2025年3月7日 发布说明
Software Package for DA-820E Series (example code for Windows Server 2022)
6.3 MB 		软件包
SHA-512
v1.0
  • Windows Server 2022
 2025年3月7日 2025年3月7日 发布说明
Software Package for DA-820E Series (Windows 11 IoT Enterprise LTSC 2024 example code)
6.3 MB 		软件包
SHA-512
v1.0
  • Windows 11 IoT Enterprise LTSC 2024
 2025年3月7日 2025年3月7日 发布说明
Driver for DA-820E Series (Windows 10 IoT Enterprise LTSC 2021 peripherals)
1.7 GB 		驱动程序
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2025年3月7日 2025年3月7日 发布说明
Utility for DA-820E Series (Windows 10 IoT Enterprise LTSC 2021)
5.9 MB 		管理工具
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2025年3月7日 2025年3月7日 发布说明
Utility for DA-820E Series (Windows 11 IoT Enterprise LTSC 2024 for Expansion Modules)
5.8 MB 		管理工具
SHA-512
v1.0
  • Windows 11 IoT Enterprise LTSC 2024
 2025年3月7日 2025年3月7日 发布说明
Utility for DA-820E Series (Windows Server 2022 for Expansion Modules)
5.8 MB 		管理工具
SHA-512
v1.0
  • Windows Server 2022
 2025年3月7日 2025年3月7日 发布说明
Utility for DA-820E Series (Windows Server 2022)
5.9 MB 		管理工具
SHA-512
v1.0
  • Windows Server 2022
 2025年3月7日 2025年3月7日 发布说明
Driver for DA-820E Series (Windows 11 IoT Enterprise LTSC 2024 peripherals)
1.6 GB 		驱动程序
SHA-512
v1.0
  • Windows 11 IoT Enterprise LTSC 2024
 2025年3月7日 2025年3月7日 发布说明

支持文件

筛选

全部 产品资料表 声明书 手册 QIG
名称 类型 语言 版本 发布日期
Proactive Monitoring Software v3.0 User Manual
5.3 MB 		手册 英文 v3.0 2025年6月30日 2025年6月30日
QIG for DA-820E Series
1.3 MB 		QIG 英文 v1.1 2025年6月23日 2025年6月23日
DA-820E 系列产品资料表
3.4 MB 		产品资料表 中文 v1.0 2025年2月24日 2025年2月24日
Manual for DA-820E Series (Hardware)
5.8 MB 		手册 英文 v1.0 2025年2月21日 2025年2月21日
Manual for DA-820E Series (Linux SDK)
1.3 MB 		手册 英文 v1.0 2025年2月21日 2025年2月21日
Manual for DA-820E Series (Windows 10 IoT Ent. LTSC 2021 )
10.6 MB 		手册 英文 v1.0 2025年2月21日 2025年2月21日
Manual for DA-820E Series (Windows 11 IoT Ent. LTSC 2024)
8.3 MB 		手册 英文 v1.0 2025年2月21日 2025年2月21日
Declaration of Conformity for DA-820E Series
321.3 KB 		声明书 英文 v1.0 2025年2月4日 2025年2月4日

相关内容

筛选

全部 解决方案手册

可用型号 (12)

显示图片
比较

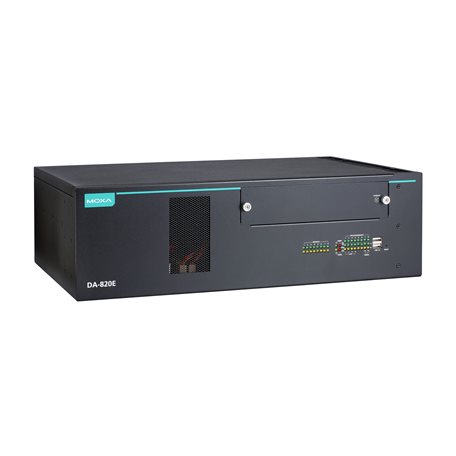

moxa-da-820e-c3-h-t-image.jpg | MoxaDA-820E-C3-H-T
