DA-720 系列

x86 架构 2U 19 英寸高密度型机架式计算机,配备第六代 Intel® Core™ i7 CPU、14 个千兆以太网端口

moxa-da-720-series-image-1-(1).jpg | Moxa
moxa-da-720-series-image-2-(1).jpg | Moxa
moxa-da-720-series-image-3-(1).jpg | Moxa
moxa-da-720-series-image-4-(1).jpg | Moxa
moxa-da-720-series-image-5-(1).jpg | Moxa

特点和优势

  • 符合 IEC 61850-3、IEEE 1613 和 IEC 60255 标准,适用于变电站自动化系统
  • 符合 EN 50121-4 标准,适用于轨道交通轨旁应用
  • 第六代 Intel® Core™ i7/i5 CPU (Skylake)
  • 2 个内置 DDR4 内存插槽
  • 1 个 mSATA 用于 OS,1 个 SATA III 提供存储拓展
  • 14 个千兆以太网端口,支持网络冗余
  • 3 个 PCIe 扩展插槽,用于扩展模块
  • 4 个 USB 端口,可连接高速周边设备
  • 2 端口 RS-232/422/485 隔离串口
  • 嵌入式 Debian 8 Linux(由 CTOS 提供 W10)
  • 高度可靠的设计,支持双电源输入和 PRP/HSR 技术(提供 PRP/HSR 扩展模块)

认证

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-rec-certification-logo-image.png | Moxa

联系销售人员

介绍

DA-720 系列计算机搭载 x86 平台并配备 14 个千兆以太网端口、2 个 RS-232/422/485 隔离串口、USB、VGA 和 3 个 PCIe 端口,可用于扩展模块。DA-720 系列采用标准的 19 英寸 2U 机架式机箱,其坚固的设计非常适合变电站、交通、海运和油气的生产和供应等专业工业自动化应用。

DA-720 符合 IEC-61850-3 和 IEEE 1613 标准,确保为变电站应用提供稳定可靠的系统操作。DA-720 也支持 IEC 60255 标准,提供智能变电站继电器保护功能。IEC 60255 是测量继电器和保护设备最广泛使用的标准之一,而符合此标准意味着 DA-720 能够可靠地与智能电子设备 (IED) 无缝配合,成为稳固型变电站自动化系统的一部分。

DA-720 兼容 EN 50121-4 标准,使其可在轨道交通应用中实现稳定可靠的系统操作,例如:车站 SCADA 系统、轨旁整合防灾、牵引动力继电、信号和安全系统,为智能轨道交通提供了全方位的高度集成视角。

DA-720 有两种不同 CPU 和基本型号可选,允许系统设计师根据需求安装 mSATA、RAM 和操作系统。在设计自定义工业解决方案时,特别需要多种操作选择。

DA-720 配备 3 个 PCIe 端口,可用于扩展模块,其中包括 1 个 8 端口 RS-232/422/485 模块、1 个 4 端口和 8 端口 10/100/1000 Mbps 以太网模块、1 个 2 端口 100/1000 Mbps PCIe PRP/HSR 以太网模块、1 个 2.5” SATA III SSD/HDD 双接口模块、1 个 2 端口 IRIG-B 时间同步模块和 1 个 4 DI/DO 模块。DA-720 计算机可支持多达 22 个千兆以太网端口和 16 个串口,或 14 个千兆以太网端口和 24 个串口,因此 DA-720 是适用于各种工业自动化应用的理想解决方案。

PRP-HSR 扩展模块符合 IEC 62439-3 条款 4 (PRP) 和 IEC 62439-3 条款 5 (HSR) 标准,为需要网络冗余和恢复零时间的关键任务应用提供更高的系统可用性和数据完整性。DE-PRP-HSR-EF 采用双端口千兆以太网设计,可用于建构高效的冗余网络系统。Moxa DA-720 系列工业计算机搭载 DE-PRP-HSR-EF,是变电站自动化和过程自动化系统的理想解决方案。



Smart Recovery(智能恢复)功能

DA-720 的 Smart Recovery 功能协助计算机从严重系统错误中快速恢复,大幅度缩短宕机时间。特定垂直市场的工程师可能不具备足够的计算机知识,无法了解如何解决操作系统的问题。Moxa Smart Recovery™ 是一种自动化 BIOS 级软件恢复系统,允许工程师对操作系统进行自动恢复,尽量缩短宕机时间。



主动监测功能

Moxa Proactive Monitoring 是一个小封装、不占资源空间和简单操作的实用工具,帮助用户检测不同的系统参数。用户只需单击用户界面中的参数对应图标,即可查看当下的关键参数值。用户定义的关键指标 (KPI) 用于监控计算机的关键部件。当这些关键指标超过预设值时,会触发继电器和 SNMP trap 自动发出可视和/或音频警报,操作员通过提前设置的预测性维护任务即可轻松避免宕机。



外观

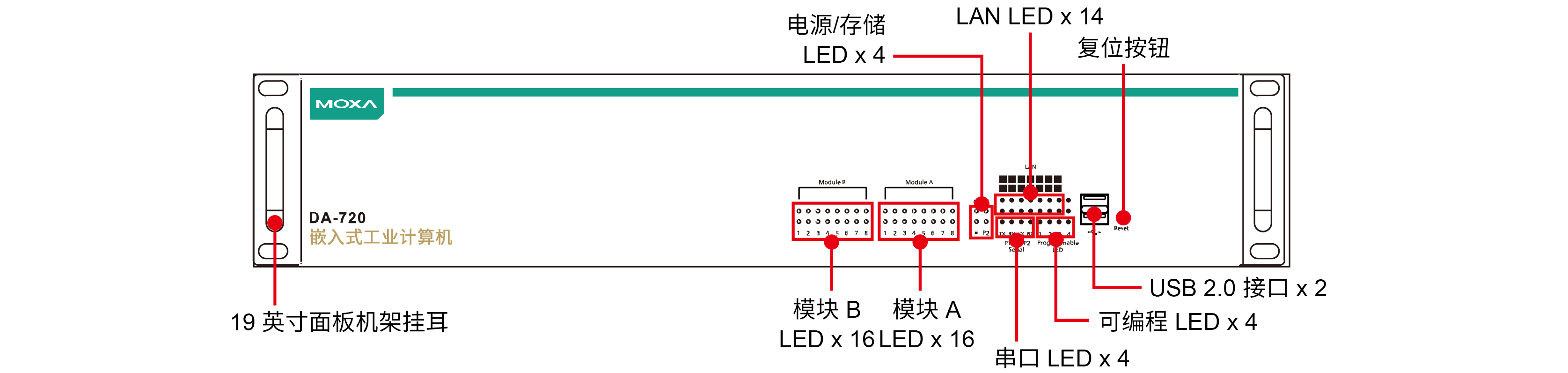

前视图

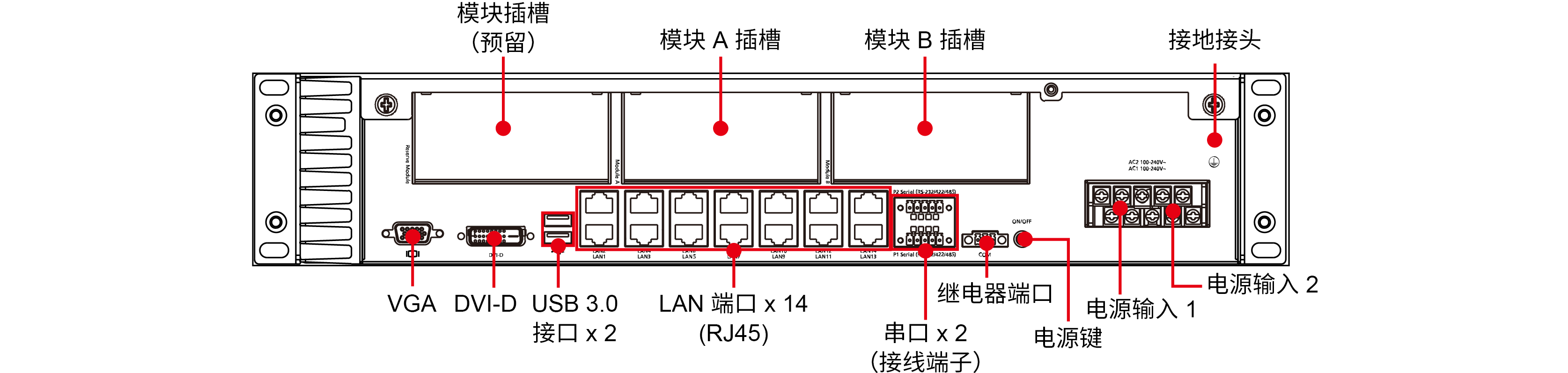

后视图



  • CPU

    DA-720-C5-DPP 系列:Intel® Core™ i5-6300U 处理器(3M 缓存,高达 3.00 GHz)
    DA-720-C7-DPP 系列:Intel® Core™ i7-6600U 处理器(4M 缓存,高达 3.40 GHz)

  • 图形控制器

    Intel© HD Graphics 520(集成显卡)

  • 系统内存预装

    DA-720 LX 系列:4 GB DDR4

  • 系统内存插槽

    SODIMM DDR4 插槽 x 2

  • 预装 OS

    DA-720 LX 系列:Linux Debian 8 64 位

  • 支持的 OS

    Linux Debian 8(Linux 内核 v4.1)
    Windows 10 Embedded IOT Ent 2016 LTSB High End EPKEA
    Windows 10 Embedded IOT Ent 2016 LTSB Value EPKEA
    注意:由 CTOS 提供的 W10

  • 存储卡槽

    2.5 英寸 HDD/SSD 插槽 x 1
    mSATA 插槽 x 1,内部 mini-PCIe 插槽

  • 预装存储

    DA-720 LX 系列:8 GB mSATA

  • 以太网端口

    自适应 10/100/1000 Mbps 端口(RJ45 接头)x 14

  • 串口

    RS-232/422/485 端口 x 2,软件可选(接线端子)

  • USB 2.0

    USB 2.0 接口 x 2,type A 接头(前端)

  • USB 3.0

    USB 3.0 接口 x 2,type A 接头(后端)

  • 扩展插槽

    专用 PCIe 插槽 x 3

  • 视频输入

    DVI-D x 1,29-pin DVI-D 接头(母头)
    VGA x 1,15-pin D-sub 接头(母头)

  • 系统

    电源 x 1
    存储 x 1
    可编程 x 4

  • LAN

    每个端口 1 个 (10/100/1000 Mbps)

  • 串口

    每个端口 2 个(Tx,Rx)

  • 波特率

    50 bps 至 115.2 kbps

  • 接头

    接线端子

  • ESD

    8 kV(4 级)

  • 隔离保护

    2 kV

  • 串口标准

    RS-232/422/485

  • 浪涌保护

    2 kV:线对线
    4 kV:线对地

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-232

    TxD、RxD、RTS、CTS、GND

  • 输入电流

    0.82 A @ 100 VAC
    0.77 A @ 110 VDC

  • 输入电压

    100 至 240 VAC,110 至 240 VDC

  • 电源键

    复位按钮(前面板)
    开/关(后面板)

  • 外壳

    金属

  • 尺寸(无挂耳)

    440 x 301 x 90 mm(17.32 x 12.20 x 3.54 英寸)

  • 重量

    6,500 g (14.33 lb)

  • 安装

    19 英寸机架式安装

  • 工作温度

    -25 至 55°C(-13 至 131°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-11 DIP
    IEC 61000-4-2 ESD:接触:8 kV;空气:15 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:20 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:4 kV
    IEC 61000-4-5 Surge:电源:4 kV;信号:4 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8:20 A/m

  • 变电站

    IEC 61850-3,IEEE 1613

  • 保护继电器

    IEC 60255

  • 轨道交通

    EN 50121-4

  • 安全

    EN 60950-1,IEC 60950-1,UL 60950-1

  • 冲击

    IEC 60870-2-2,IEC 61850-3 版本 1.0

  • 振动

    IEC 61850-3,IEC 60870-2-2

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    138,319 小时

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
Software Package for MXview One Series (Windows version)
374.0 MB
软件包
SHA-512
v1.3.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2024年1月31日 2024年1月31日 发布说明
Software Package for MXview One Series (Linux version)
333.4 MB
软件包
SHA-512
v1.3.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
2024年1月31日 2024年1月31日 发布说明
Utility for DA-720 Series (Windows 10 IoT Enterprise LTSC 2021 for DE-PRP-HSR-EF module)
2.3 MB
管理工具
SHA-512
v1.5
  • Windows 10 IoT Enterprise LTSC 2021
2023年2月22日 2023年2月22日 发布说明
MMS Service Software Package
1.4 MB
软件包
SHA-512
v1.2
  • Windows 10 IoT Enterprise LTSC 2021
2023年1月11日 2023年1月11日 发布说明
x86 Computers (Linux drivers and SDK)
802.0 bytes
软件包
SHA-512
v1.1
  • CentOS 7.9
  • Debian 11.x
  • Ubuntu 20.04
2022年11月28日 2022年11月28日 发布说明
Utility for DA-720 Series (Windows 10 IoT Enterprise LTSC 2021)
2.9 MB
管理工具
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
2022年9月2日 2022年9月2日 发布说明
Software Package for DA-720 Series (Windows 10 IoT Enterprise LTSC 2021 example code)
17.4 MB
软件包
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
2022年9月2日 2022年9月2日 发布说明
Driver for DA-720 Series (Windows 10 IoT Enterprise LTSC 2021 for DE-2-IRIGB-4-DI/DO module)
3.1 MB
驱动程序
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
2022年8月1日 2022年8月1日 发布说明
Driver for DA-720 Series (Windows 10 IoT Enterprise LTSC 2021 for DE-SP08-I-TB module)
634.5 KB
驱动程序
SHA-512
v1.18
  • Windows 10 IoT Enterprise LTSC 2021
2022年8月1日 2022年8月1日 发布说明
Utility for DA-720 Series (Windows 10 IoT Enterprise LTSC 2019/2021 for DE-2-IRIGB-4-DI/DO module)
135.8 KB
管理工具
SHA-512
v1.2
  • Windows 10 IoT Enterprise LTSC 2019
  • Windows 10 IoT Enterprise LTSC 2021
2022年8月1日 2022年8月1日 发布说明
Driver for DA-720 Series (Windows 10 IoT Enterprise LTSC 2021 peripherals)
1.7 GB
驱动程序
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
2022年5月11日 2022年5月11日 发布说明
Proactive Monitoring Software Package
68.4 MB
软件包
SHA-512
v2.2
  • Windows 10 IoT Enterprise LTSC 2019
2021年7月28日 2021年7月28日 发布说明
Driver for DA-720 Series (Perpheral for Linux)
1.3 MB
驱动程序
SHA-512
v1.0
  • Debian 8.x
2017年5月25日 2017年5月25日
Driver for DA-720 Series (Perpheral for Windows 10)
897.3 MB
驱动程序
SHA-512
v1.1
  • Windows 10 Enterprise LTSB
2017年5月25日 2017年5月25日
Driver for DA-720 Series (Expansion Module for Windows 10)
226.1 MB
驱动程序
SHA-512
v1.0
  • Windows 10 Enterprise LTSB
2017年5月25日 2017年5月25日
Firmware for DA-720 Series (Linux)
629.4 MB
固件
SHA-512
v1.0
  • Debian 8.x
2017年5月25日 2017年5月25日
Library for DA-720 Series (Example for Windows 10)
39.4 MB
资源库
SHA-512
v1.0
  • Windows 10 Enterprise LTSB
2017年5月25日 2017年5月25日
Utility for DA-720 Series (setinterface for Linux)
5.6 KB
管理工具
SHA-512
v1.0
  • Debian 8.x
2017年5月25日 2017年5月25日
Utility for DA-720 Series (DEB_KEY for Linux)
1.6 KB
管理工具
SHA-512
v1.0
  • Debian 8.x
2017年5月25日 2017年5月25日
Utility for DA-720 Series (SerialInterface for Windows 10)
495.1 KB
管理工具
SHA-512
v1.0
  • Windows 10 Enterprise LTSB
2017年5月25日 2017年5月25日
Utility for DA-720 Series (SmartRecovery for Windows 10)
184.3 MB
管理工具
SHA-512
v1.0
  • Windows 10 Enterprise LTSB
2017年5月25日 2017年5月25日

支持文件

名称 类型 语言 版本 发布日期
Windows 10 IoT Enterprise LTSC 2021 (212H) User Manual for x86 Computers
9.4 MB
手册 英文 v1.2 2023年1月20日 2023年1月20日
Manual for DA-720 Series (Windows)
4.3 MB
手册 英文 v3.0 2022年12月16日 2022年12月16日
Manual for DA-720 Series (hardware)
10.5 MB
手册 英文 v3.2 2022年9月28日 2022年9月28日
QIG for DA-720 Series
674.5 KB
QIG 英文 v1.2 2022年9月7日 2022年9月7日
Compatibility Guide for DA-720 Series
617.5 KB
兼容性指南 英文 v2.2 2019年2月19日 2019年2月19日
DA-720 系列产品资料表
2.1 MB
产品资料表 中文 v1.0 2018年11月11日 2018年11月11日
Manual for DA-720 Series (Linux)
1.8 MB
手册 英文 v2.0 2018年3月30日 2018年3月30日

可用型号 (4)

显示图片
moxa-da-720-c5-dpp-image.jpg | MoxaDA-720-C5-DPPmoxa-da-720-c7-dpp-image.jpg | MoxaDA-720-C7-DPPmoxa-da-720-c5-lx-dpp-image.jpg | MoxaDA-720-C5-DPP-LXmoxa-da-720-c7-lx-dpp-image.jpg | MoxaDA-720-C7-DPP-LX
CPUi5-6300Ui7-6600Ui5-6300Ui7-6600U
DDR4 RAM4 GB4 GB
OS 存储 (mSATA)8 GB8 GB
Linux Debian 8 64 位
电源输入
100-240 VAC
110-240 VDC
工作温度-25 to 55°C-25 to 55°C-25 to 55°C-25 to 55°C
