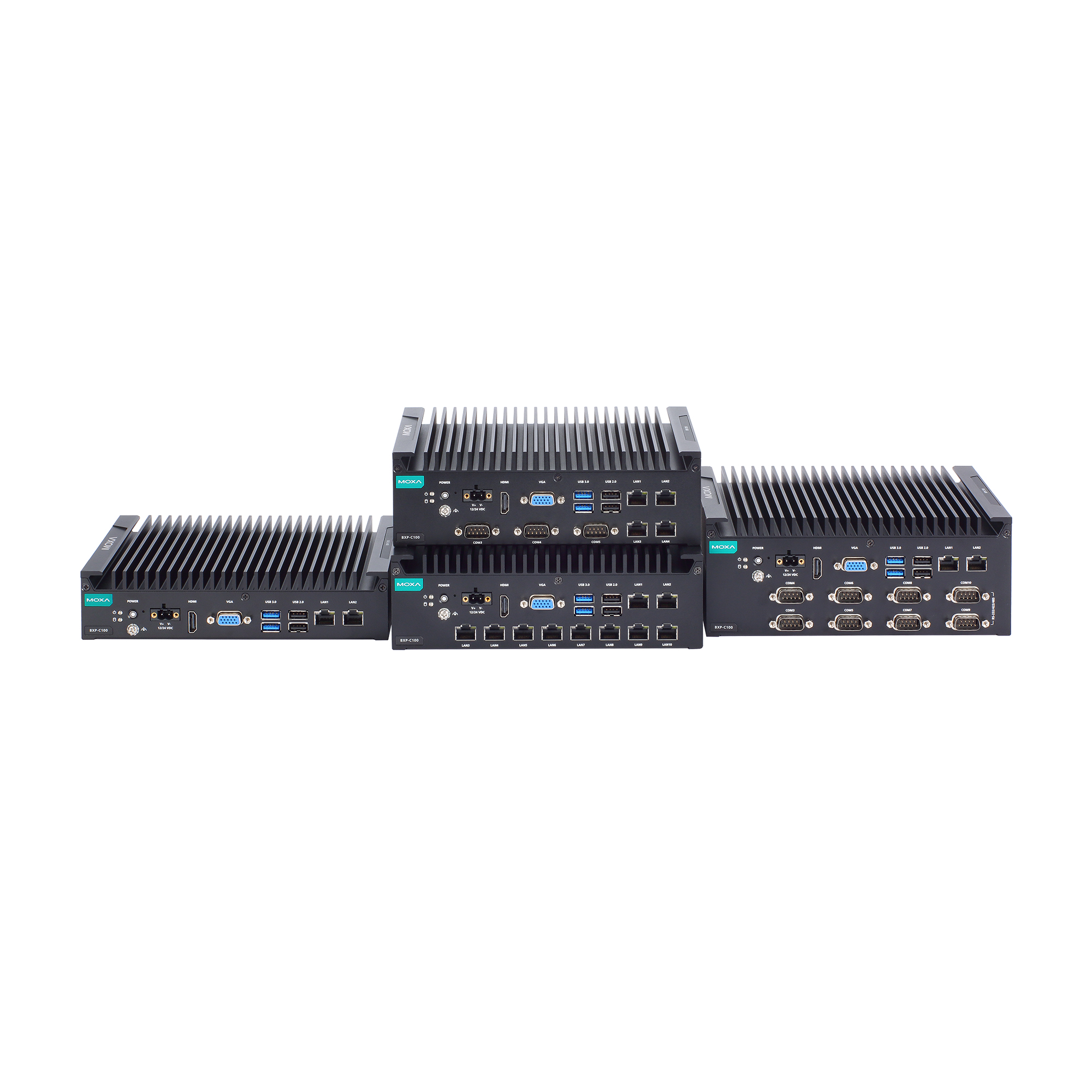

BXP-C100 系列紧凑型壁挂式计算机

BXP-C100 系列

紧凑型壁挂式计算机，采用 Tiger Lake 第 11 代 Intel® Core™ 处理器基础型号和多接口型号

moxa-bxp-c100-series-image-(1).jpg | Moxa

moxa-bxp-c100-series-image-1-(1).jpg | Moxa

moxa-bxp-c100-series-image-2-(1).jpg | Moxa

moxa-bxp-c100-series-image-3-(1).jpg | Moxa

moxa-bxp-c100-series-image-4-(1).jpg | Moxa

moxa-bxp-c100-series-image-5-(1).jpg | Moxa

moxa-bxp-c100-series-image-6-(1).jpg | Moxa

特点和优势

紧凑型壁挂式计算机，采用无风扇设计
第 11 代 Intel® Celeron® 或 Intel® Core® 处理器
丰富的接口选项，最多支持 10 个串口或者 10 个 LAN 端口
紧凑的尺寸，可适应大多数现场应用
支持 -30 至 60°C 工作温度

认证

您可以在 My Moxa 追踪已关注产品的更新资讯

联系销售人员

介绍

BXP-C100 紧凑型壁挂式计算机采用第 11 代 Intel® Celeron® 或 Intel® Core™i5 或 i7 处理器。这些计算机配备了丰富的接口选项，其中包括多达 10 个软件可选的 RS-232/422/485 串口、多达 10 个千兆以太网端口、4 个数字量输入和 4 个数字量输出。通信接口位于产品的前侧和后侧，便于工业应用的访问和扩展。双存储设计，包括 CFast 和 SD 插槽，方便存储扩展。电池槽独特的电池扣盖设计确保电池固定到位，并确保在所有操作环境下的稳定性。

BXP-C100 紧凑型壁挂式计算机采用无风扇设计，可承受 -30 至 60°C 的温度范围，非常适合恶劣的操作环境。内置的 TPM 2.0 模块保护平台可确保免受未经授权的访问。BXP-C100 系列是一款满足工业环境 OT 和 IT 需求的智能计算解决方案。

外观

前视图

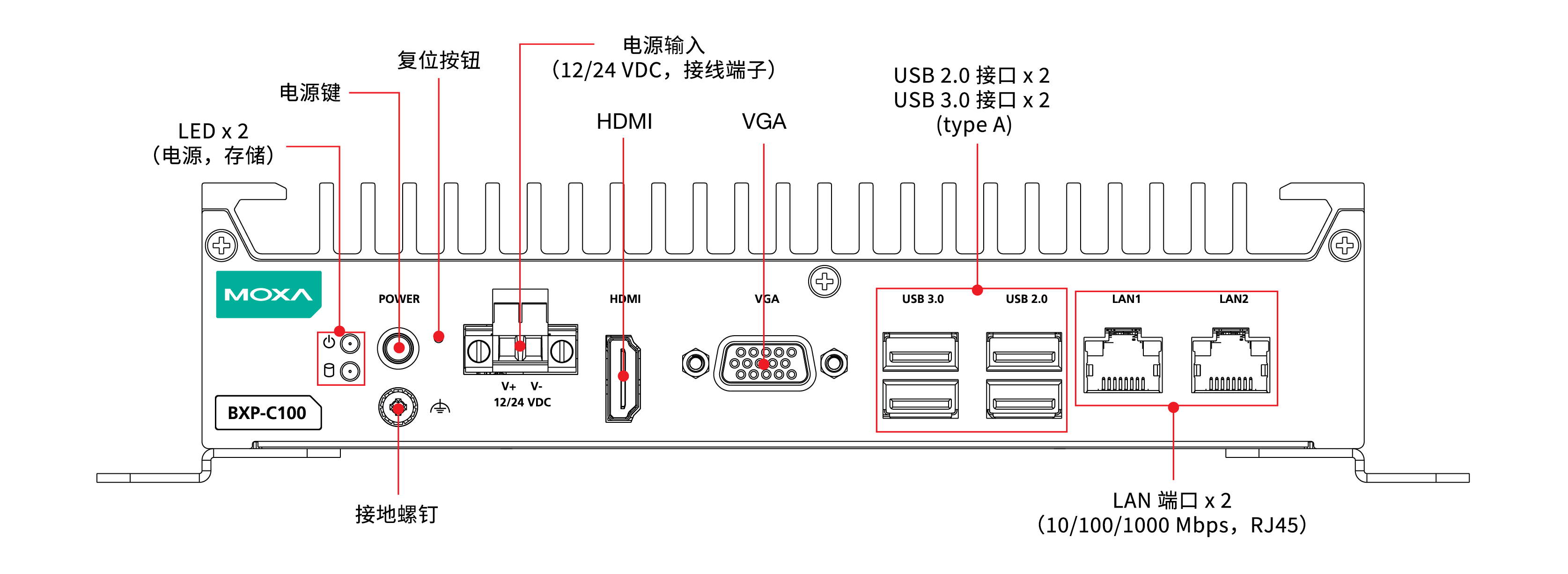

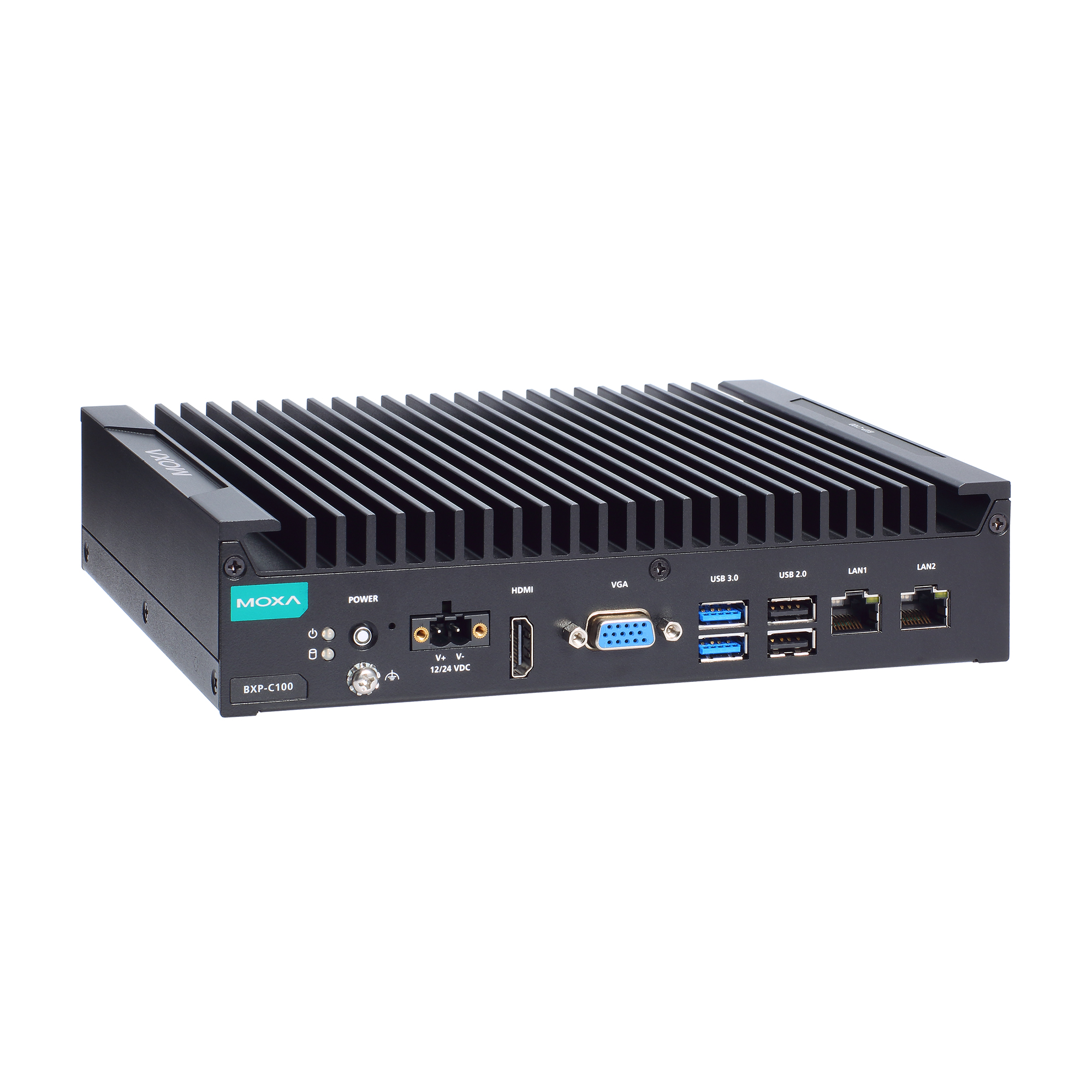

BXP-C100-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10 型号

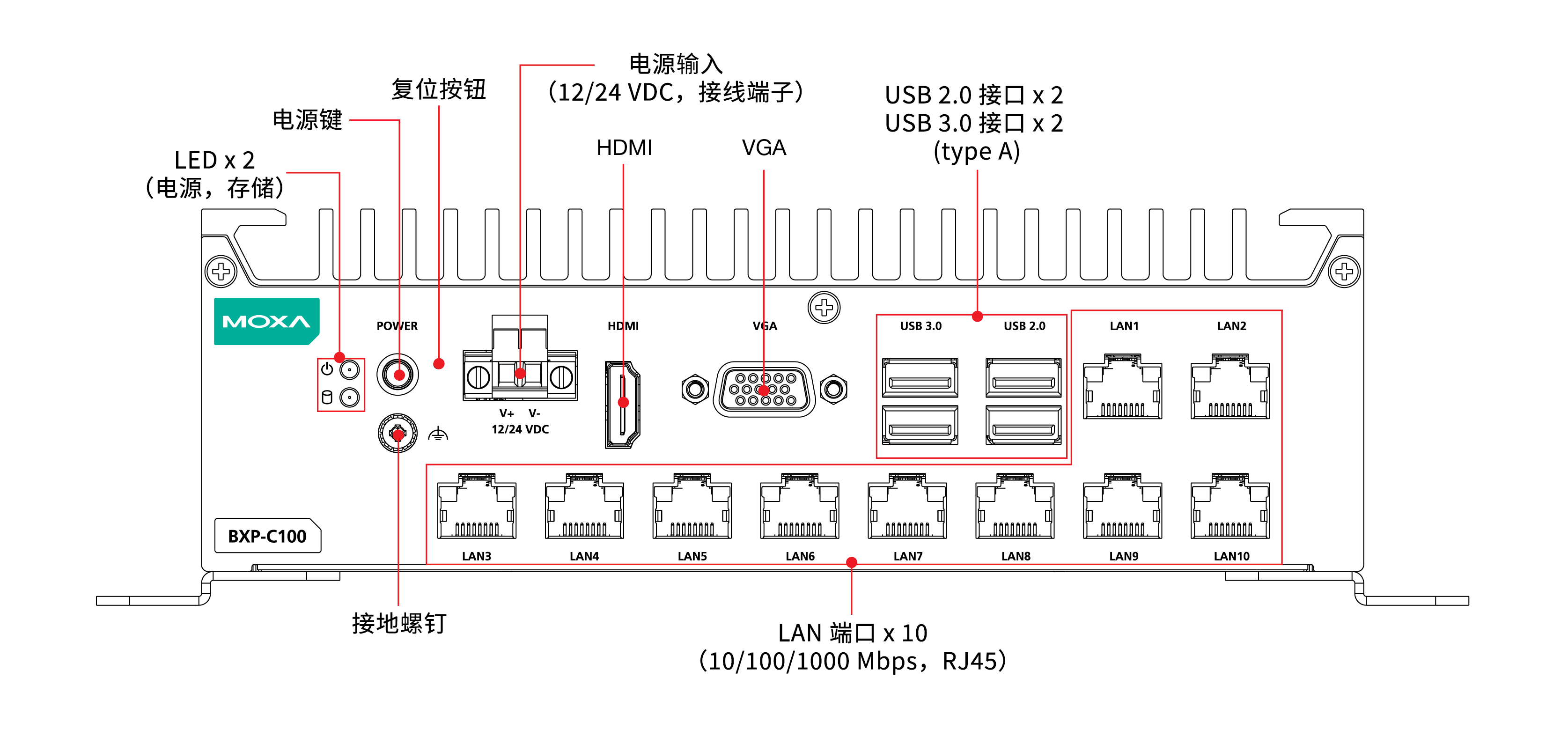

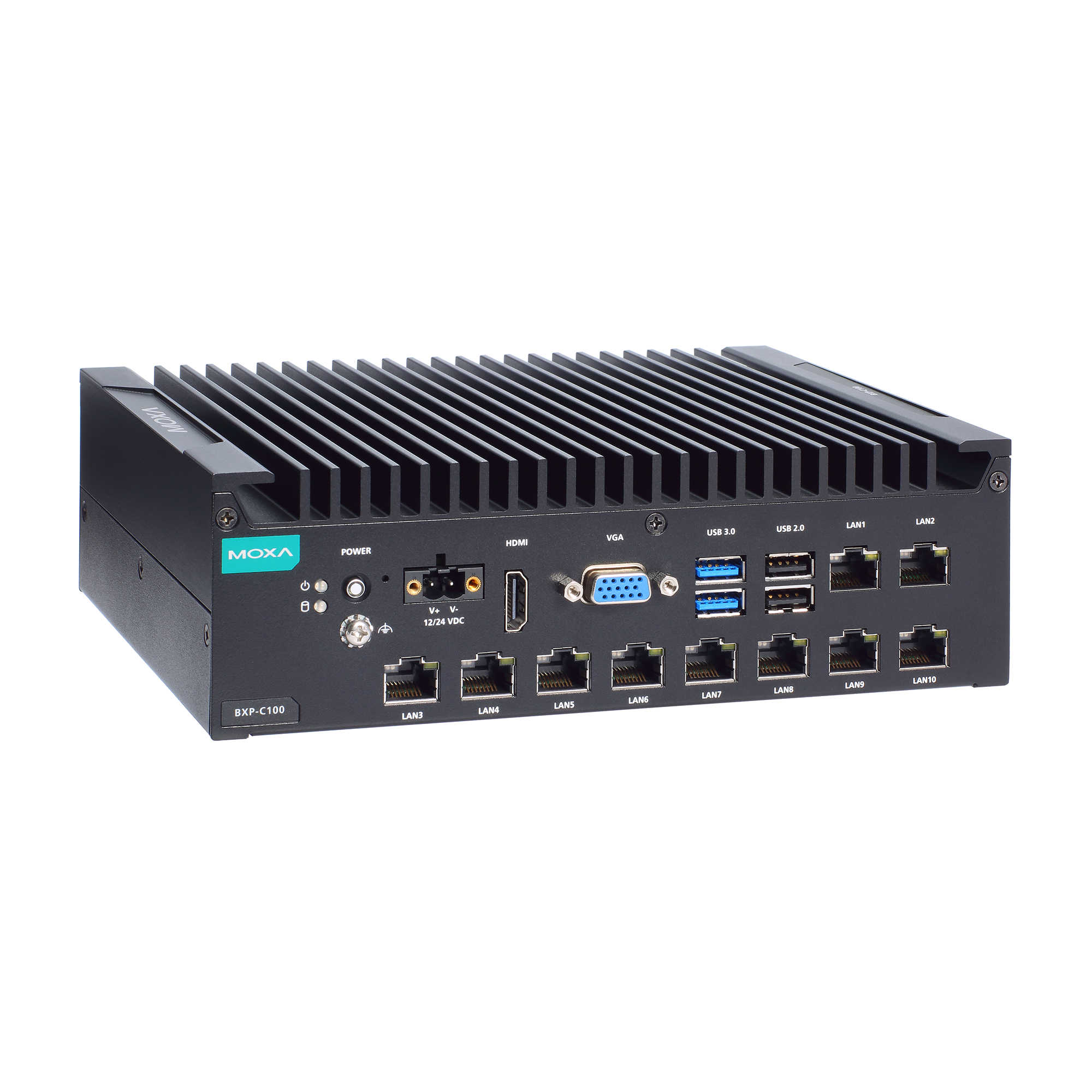

BXP-C100-C1-8L-T/C5-8L-T/C7-8L-T 型号

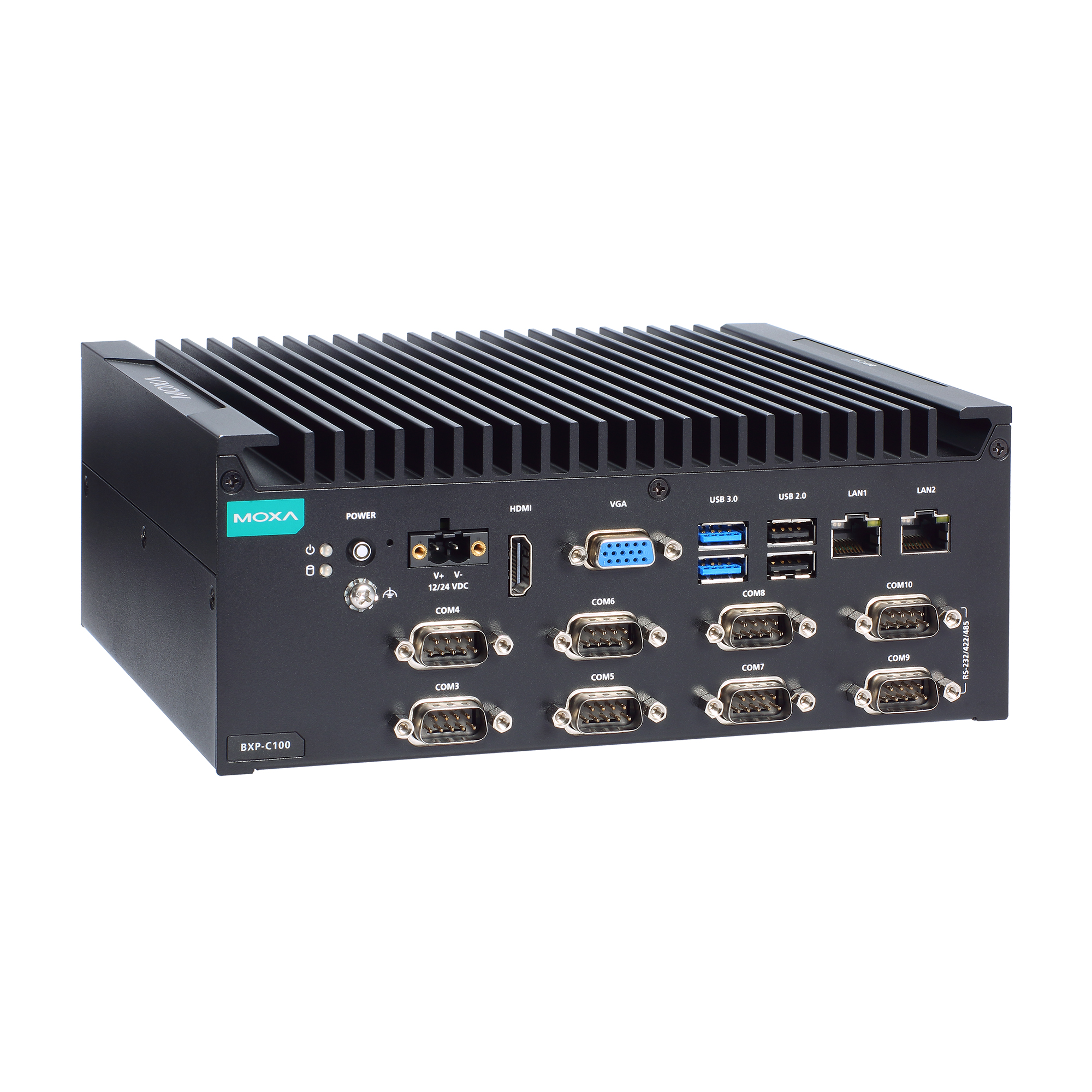

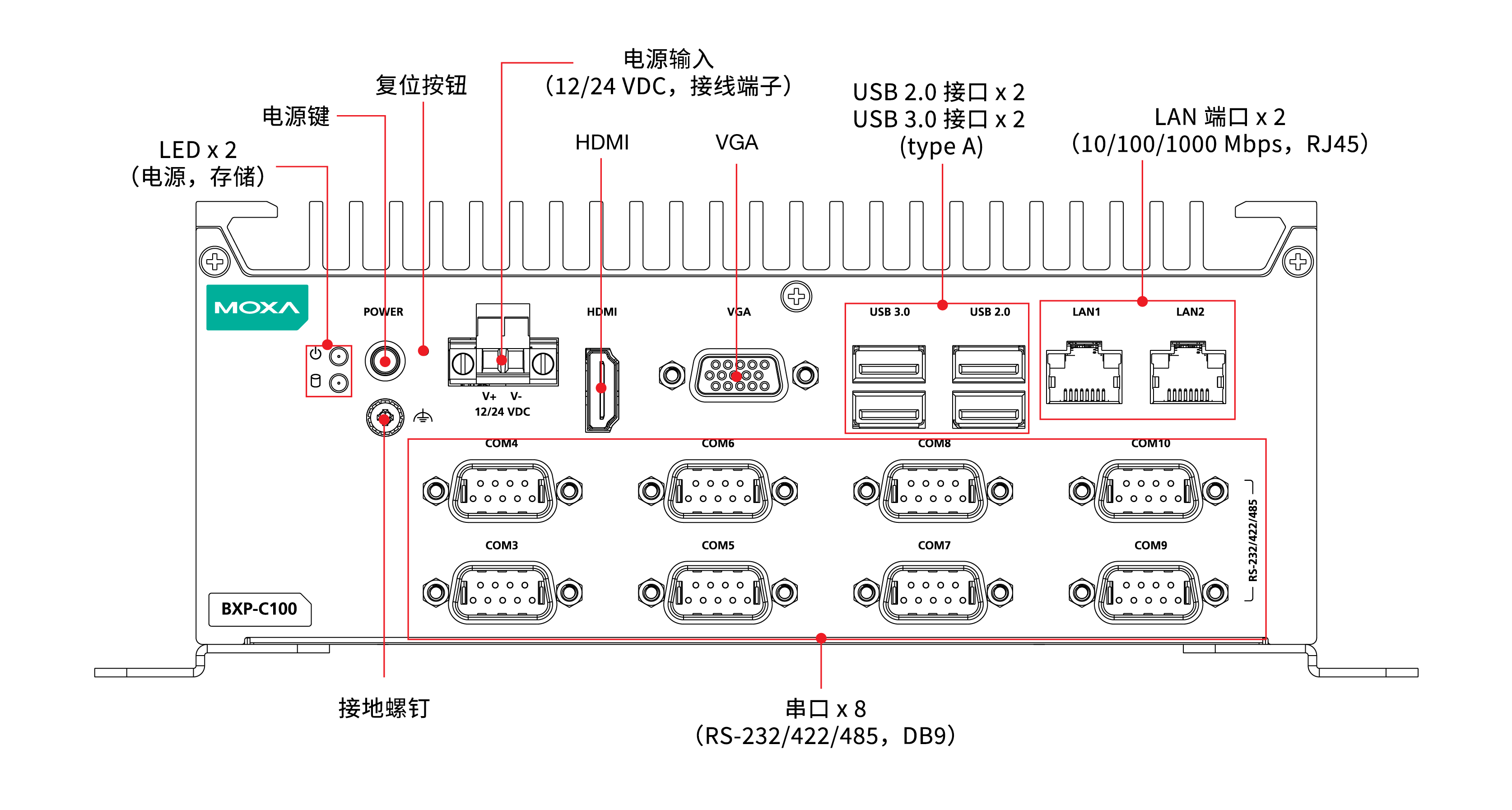

BXP-C100-C1-8C-T/C5-8C-T/C7-8C-T 型号

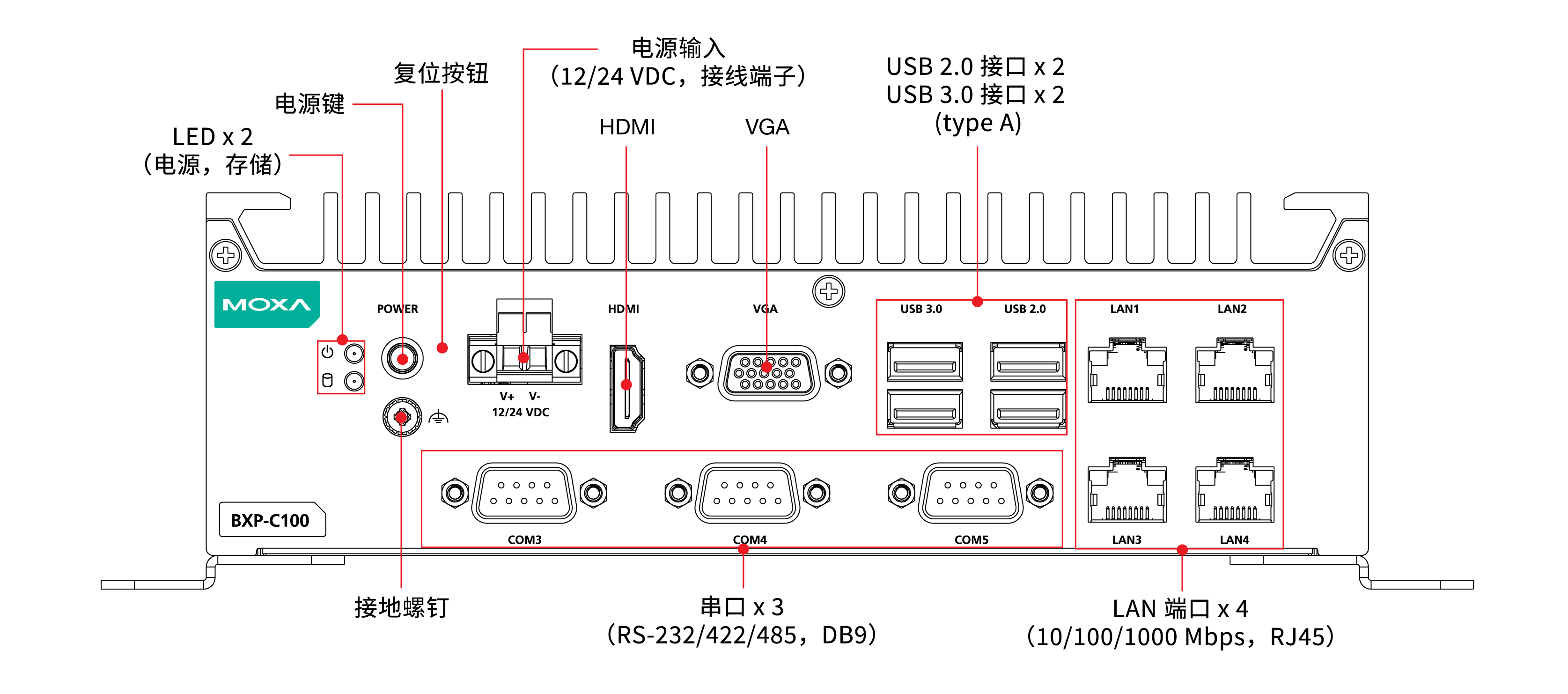

BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-T 型号

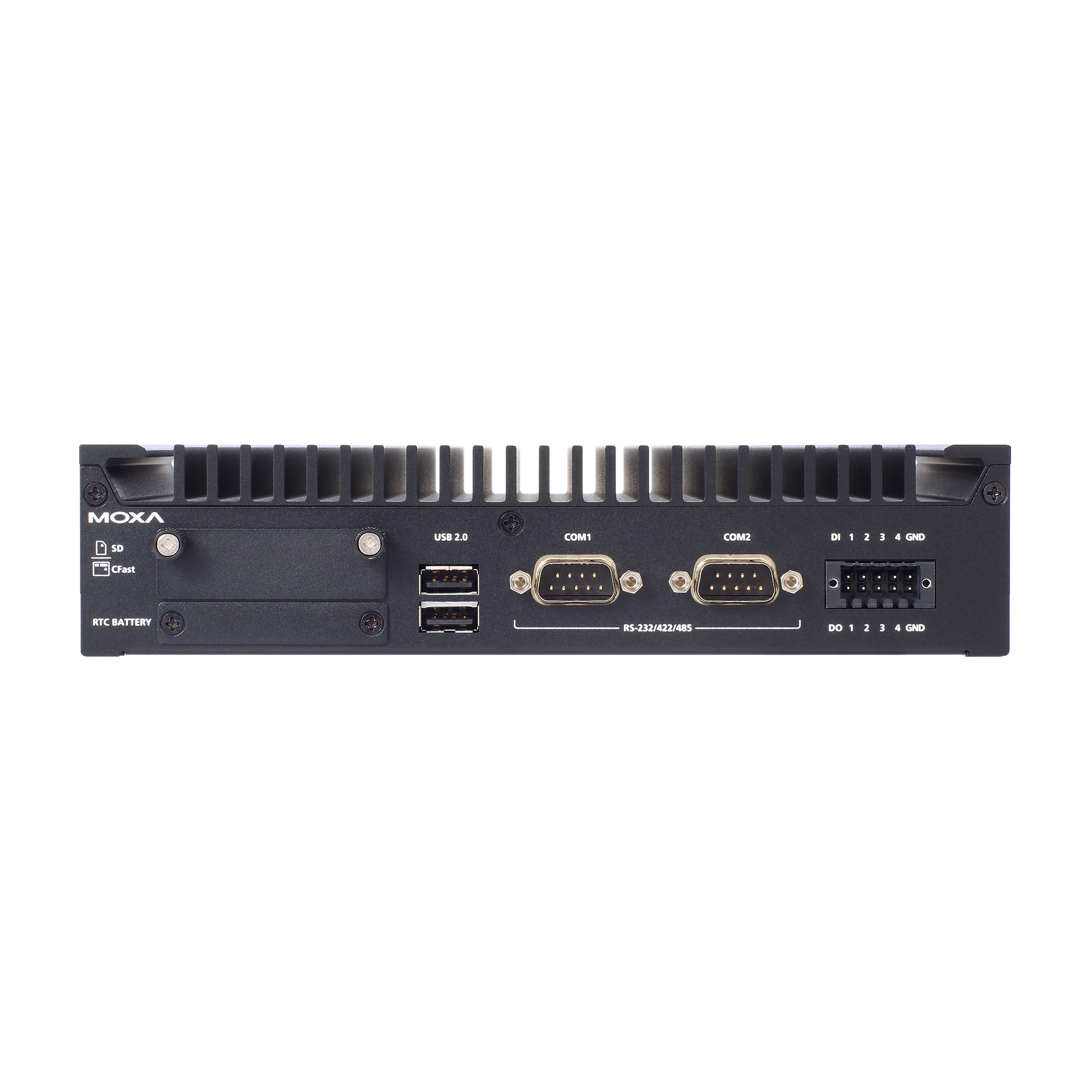

后视图

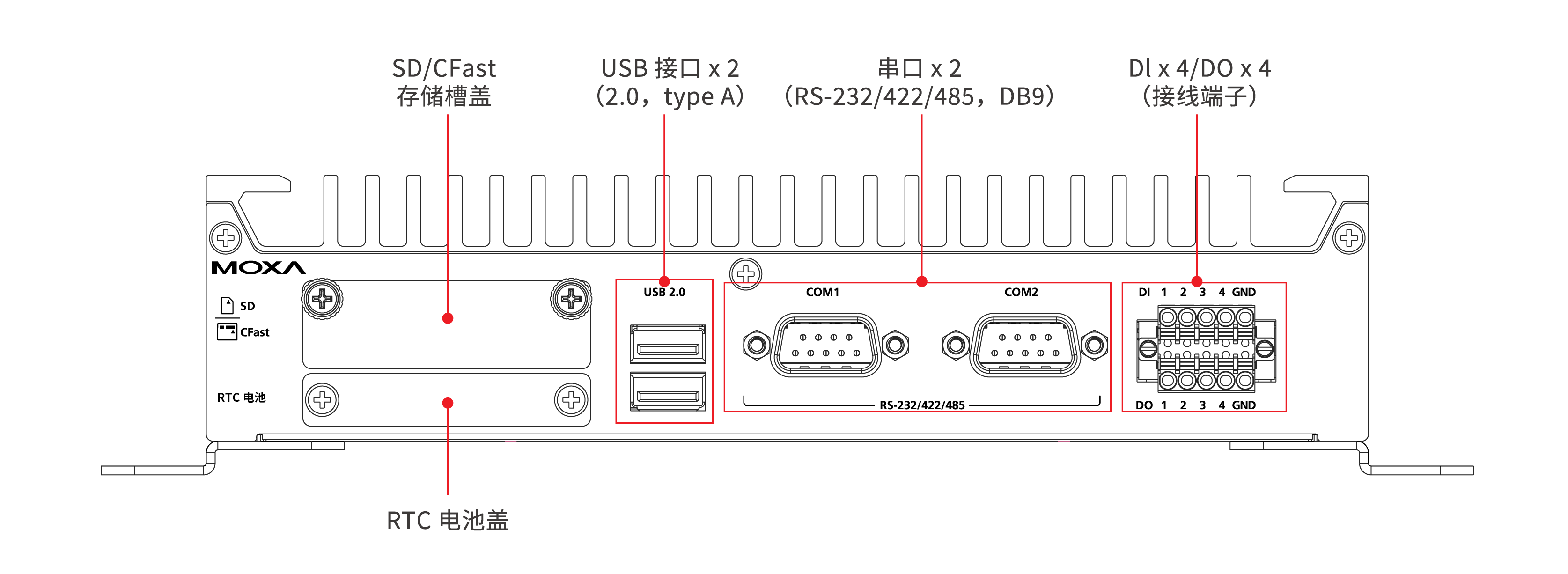

BXP-C100-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10 型号

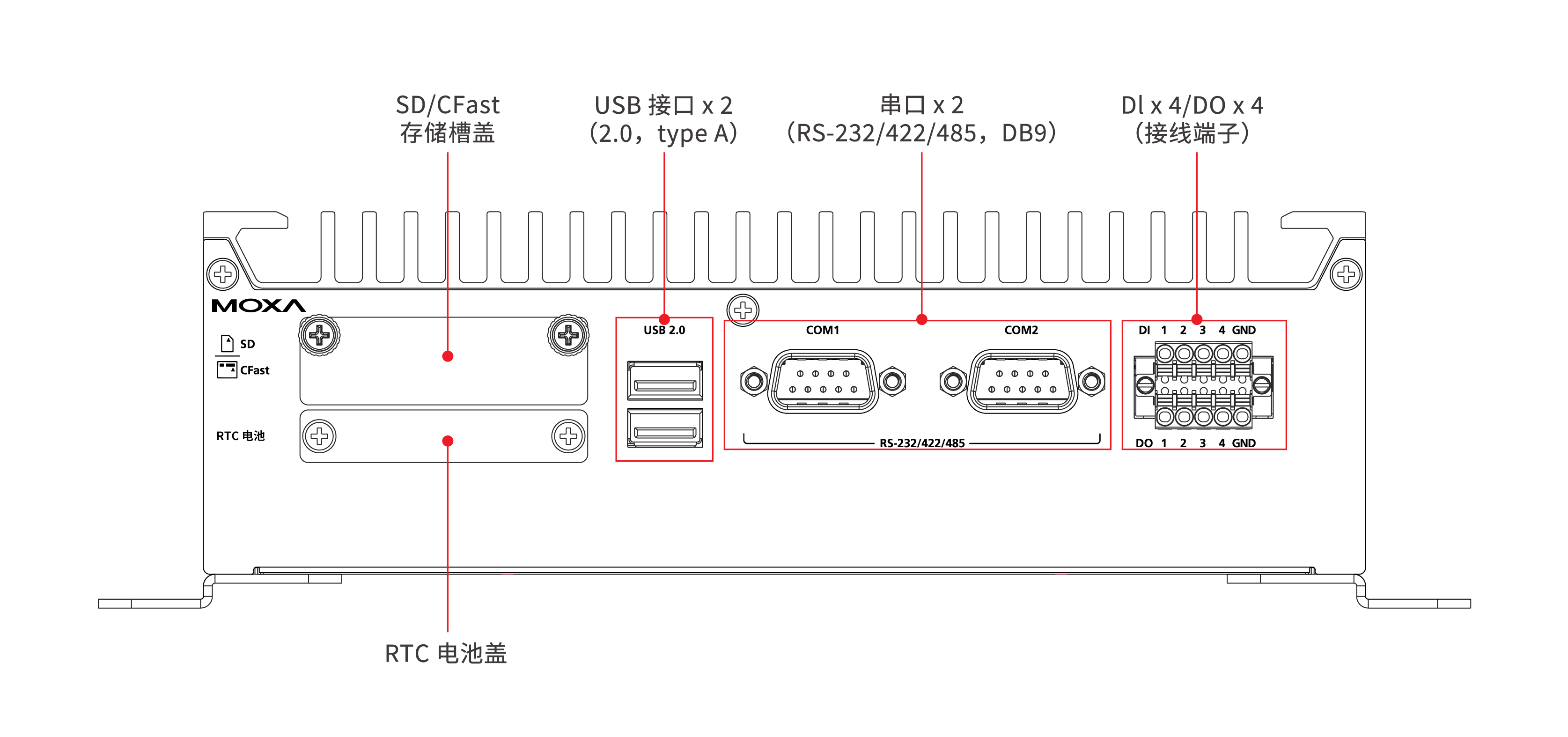

BXP-C100-C1-8L-T/C5-8L-T/C7-8L-T 型号

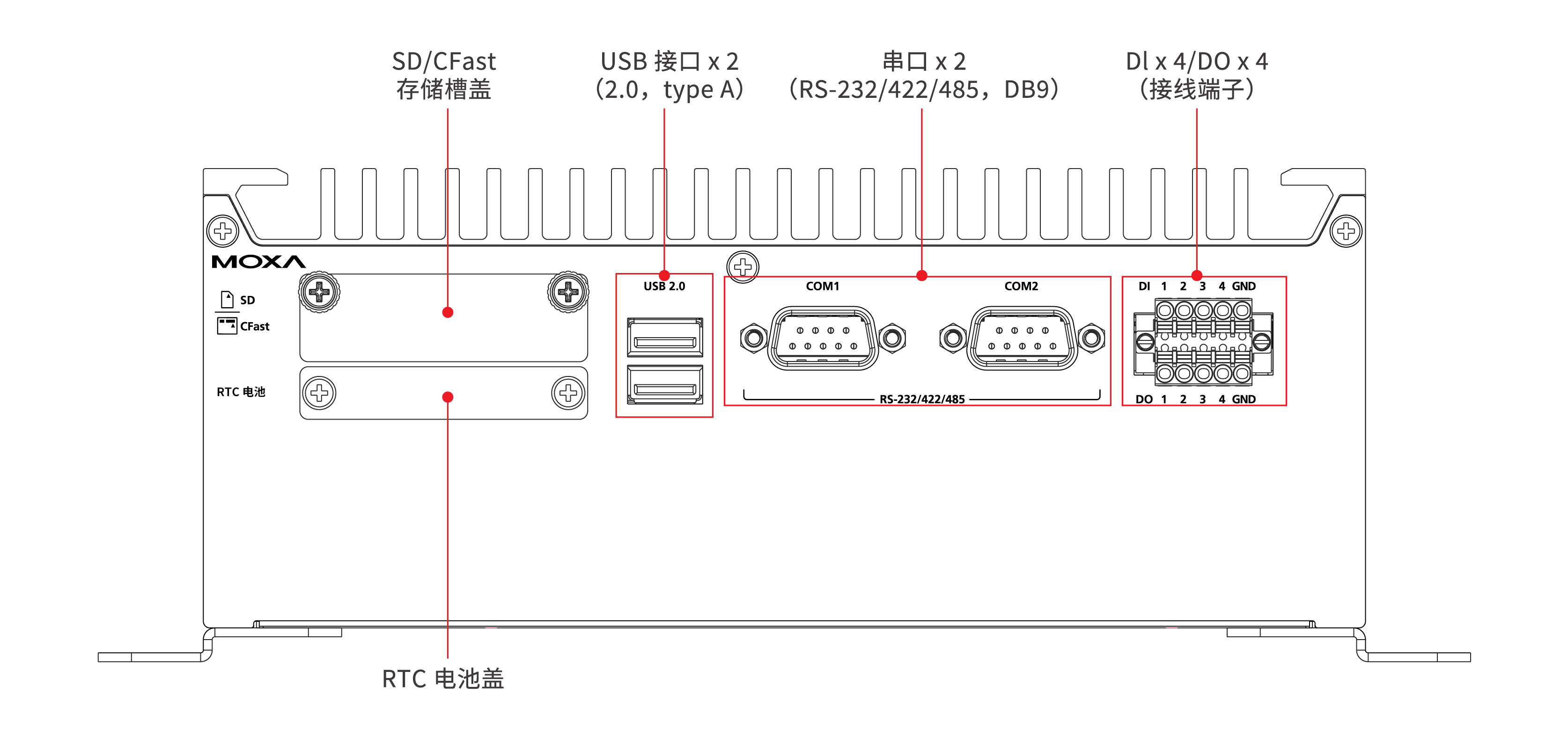

BXP-C100-C1-8C-T/C5-8C-T/C7-8C-T 型号

BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-T 型号

下载产品资料表
打印此页
保存

您可在 My Moxa 管理和分享已保存列表

CPU

BXP-C100-C1 型号：
Intel® Celeron® 6305E 处理器（双核，4M 缓存，1.80 Ghz）
BXP-C100-C5 型号：
Intel® Core™ i5-1145G7E 处理器（四核，8M 缓存，2.60 GHz，基础：1.50 Ghz）
BXP-C100-C7 型号：
Intel® Core™ i7-1185G7E 处理器（四核，12M 缓存，2.80 GHz，基础：1.80 Ghz）
系统内存插槽

SODIMM DDR4 插槽 x 1，高达 32 Gb（最大值）
系统内存预装

8 GB DDR4
存储卡槽

CFast 插槽 x 1（SATAIII 接口）
SD 插槽 x 1，SD 3.0 接口 (SDHC/SDXC)
预装存储

BXP-C100-C1-T-Win10/C5-T-Win10/C7-T-Win10：
64 GB CFast 卡
支持的 OS

支持的 Windows 映像和驱动程序：
Windows 10 IoT Enterprise LTSC 2021 64 位
- Windows 11 Professional 64 位

支持的 Linux 驱动程序：
- Debian 11（内核 5.10）
- Ubuntu 22.04 LTS（内核 5.15）
- RHEL 9（内核 5.14）
图形控制器

Intel® UHD Graphics

以太网端口

BXP-C100-C1-8L-T/C5-8L-T/C7-8L-T：
自适应 10/100/1000 Mbps 端口（RJ45 接头）x 10
BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-T：
自适应 10/100/1000 Mbps 端口（RJ45 接头）x 4
所有其他型号：
自适应 10/100/1000 Mbps 端口（RJ45 接头）x 2
串口

BXP-C100-C1-8C-T/C5-8C-T/C7-8C-T：
RS-232/422/485 端口 x 10，软件可选
BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-T：
RS-232/422/485 端口 x 5，软件可选
所有其他型号：
RS-232/422/485 端口 x 2，软件可选
USB 3.0

USB 3.0 接口 x 2，type A 接头
USB 2.0

USB 2.0 接口 x 4，type A 接头
数字输入

DI x 4
数字输出

DO x 4
TPM

TPM v2.0
视频输出

HDMI 2.0b x 1，（type A 接头）
VGA x 1，15-pin D-sub 接头（母头）
按钮

复位按钮
电源键

电磁隔离保护

1.5 kV（内置）

波特率

50 bps 至 115.2 kbps
接头

DB9 公头
数据位

5、6、7、8
校验位

无、偶、奇、Space、Mark
停止位

1、1.5、2
流量控制

RTS/CTS、XON/XOFF

RS-232

TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422

Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w

Data+、Data-、GND
RS-485-4w

Tx+、Tx-、Rx+、Rx-、GND

接头

弹簧式 Euroblock 端子
传感器类型

干接点
干接点

逻辑 0：靠近 GND
逻辑 1：打开
电压

0 至 24 VDC

接头

弹簧式 Euroblock 端子
I/O 类型

Sink
额定电流

200 mA/通道
电压

0 至 24 VDC

系统

电源 x 1
存储 x 1
LAN

每个端口 2 个 (10/100/1000 Mbps)

输入电压

12/24 VDC
电源接头

螺丝紧固 Euroblock 端子
电源功耗

90 W

外壳

金属
IP 等级

IP20
尺寸

BXP-C100-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10：
210 x 166 x 48 mm（8.27 x 6.54 x 1.9 英寸）
BXP-C100-C1-8L-T/C5-8L-T/C7-8L-T/C1-2L3C-T/C5-2L3C-T/C7-2L3C-T：
210 x 166 x 65.5 mm（8.27 x 6.54 x 2.58 英寸）
BXP-C100-C1-8C-T/C5-8C-T/C7-8C-T：
210 x 166 x 83 mm（8.27 x 6.54 x 3.27 英寸）
重量

BXP-C100-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10：
2,015 g (4.44 Ib)
BXP-C100-C1-8L-T/C5-8L-T/C7-8L-T：
2,355 g (5.19 Ib)
BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-T：
2,208 g (4.86 Ib)
BXP-C100-C1-8C-T/C5-8C-T/C7-8C-T：
2,385 g (5.25 Ib)
安装

壁挂式安装（附可选套件）

工作温度

-30 至 60°C（-22 至 140°F）
存储温度

-40 至 75°C（-40 至 167°F）
相对湿度

5 至 95%（非冷凝）

EMC

EN 55032/35
EMI

CISPR 32，FCC Part 15B Class A
BSMI
EMS

IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：电源：0.5 kV；信号：0.5 kV
IEC 61000-4-5 Surge：电源：0.5 kV，信号：1 kV
IEC 61000-4-6 CS：3 V
IEC 61000-4-8 PFMF：1 A/m（50 至 60 Hz 时）
安全

UL 62368-1 (CB)
BSMI
冲击

IEC 60068-2-27
振动

IEC 60068-2-64
包装掉落试验

ISTA 1A
包装振动试验

ISTA 1A

绿色产品

RoHS、CRoHS、WEEE

时钟源

内置 RTC（实时时钟），带备用锂电池
自动重启触发器

内置 WDT（看门狗定时器）

时间

490,983 小时
标准

Telcordia (Bellcore)，GB

保修期限

3 年
详情

请参阅 www.moxa.com.cn/warranty

下载产品资料表

软件、固件和驱动程序

名称	类型	校驗和	版本	操作系统	发布日期
Software Package for BXP-C100 Series (Windows 11 Professional 2022 example code) 4.9 MB	软件包	7299E7D37E69B41BC60349958695BA8382EF541F7307EF2E9EA1F7D198A9192BB4EC2C26B0AA56B68388895E9159CC1AD7E96298625DF9FC998E9FE5A3297893 SHA-512	v1.1	Windows 11 Professional 2022	2023年12月5日 2023年12月5日发布说明
Software Package for BXP-C100 Series (Windows 10 IoT Enterprise LTSC 2021 example code) 4.9 MB	软件包	022D27CCFB1BBD8D1C9A6291F20FFAA953C01C19B9A114A59A8D9419A1757922348F612DE440C6A39C7FDD4B30554BABDCA3107D16DBC33FEAE92ABE46C9B19B SHA-512	v1.1	Windows 10 IoT Enterprise LTSC 2021	2023年12月5日 2023年12月5日发布说明
Utility for BXP-C100 Series (Windows 11 Professional 2022) 4.4 MB	管理工具	4C918616587E106B06BFD793675AE9A4D05B4A91543A852C7FCD3EF9E1BD361D939514B6C94BF8D7610C84B2FB7A16821972D996CA1A0483C3ED46C72F2FF333 SHA-512	v1.1	Windows 11 Professional 2022	2023年12月5日 2023年12月5日发布说明
Utility for BXP-C100 Series (Windows 10 IoT Enterprise LTSC 2021) 4.4 MB	管理工具	1D192490BC716EACBE9F5FE871C0EE824858CFDE68BFC9D37443B09E310EB359AB8A35C3640A3B0AFB7689896344502E07AE007E970435DF632435F5BD93DB57 SHA-512	v1.1	Windows 10 IoT Enterprise LTSC 2021	2023年12月5日 2023年12月5日发布说明
DRP/BXP/RKP Series Computers (Linux drivers and SDK) 1.6 MB	软件包	07DE1267617B2EC09373D093E86CE7C0E95669AB68655D60DEFEF100B52D79DCA9F137490CEDBCE806E28C36C8B943035DEAD851DB7F7E9EFFDAF7AC14781F72 SHA-512	v1.0	Debian 11.x RHEL 9 Ubuntu 22.04	2023年10月6日 2023年10月6日发布说明

支持文件

名称	类型	语言	版本	发布日期
DRP/BXP/RKP Series Computers Windows 10 IoT Enterprise LTSC 2021 Manual 14.5 MB	手册	英文	v1.2	2024年3月1日 2024年3月1日
DRP/BXP/RKP Series Computers Windows 11 Professional 2022 Manual 9.4 MB	手册	英文	v1.1	2024年3月1日 2024年3月1日
Declaration of Conformity for BXP-C100 Series 315.9 KB	声明书	英文	v1.0	2024年1月18日 2024年1月18日
Manual for BXP-C100 Series (hardware) 8.0 MB	手册	英文	v1.1	2023年12月14日 2023年12月14日
BXP Series Quick Installation Guide 2.4 MB	QIG	英文	v1.1	2023年12月6日 2023年12月6日
BXP-C100 系列产品资料 6.7 MB	产品资料表	中文	v1.0	2023年11月1日 2023年11月1日
DRP/BXP/RKP Series Computers Linux Installation Manual 639.9 KB	手册	英文	v1.0	2023年11月1日 2023年11月1日

强悍可靠，超越期待--新一代 x86 工业计算机

可用型号 (15)

显示图片

	比较 BXP-C100-C1-T	比较 BXP-C100-C1-T-Win10	比较 BXP-C100-C1-8L-T	比较 BXP-C100-C7-T
CPU	Intel® Celeron® 6305E	Intel® Celeron® 6305E	Intel® Celeron® 6305E	Intel® Core® i7-1185G7E
RAM	8 GB	8 GB	8 GB	8 GB
存储卡槽	1 x CFast 1 x SD	1 x CFast 1 x SD	1 x CFast 1 x SD	1 x CFast 1 x SD
OS 预装	–	Win 10 LTSC (64 GB CFast)	–	–
LAN/串口	2/2	2/2	10/2	2/2
USB 2.0/USB 3.0 端口	4/2	4/2	4/2	4/2
DI/DO	4 x DI 4 x DO	4 x DI 4 x DO	4 x DI 4 x DO	4 x DI 4 x DO
视频输出	1 x VGA 1 x HDMI	1 x VGA 1 x HDMI	1 x VGA 1 x HDMI	1 x VGA 1 x HDMI
电源输入	12/24 VDC	12/24 VDC	12/24 VDC	12/24 VDC
	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹

	比较 BXP-C100-C7-T-Win10	比较 BXP-C100-C7-8L-T	比较 BXP-C100-C1-8C-T	比较 BXP-C100-C1-2L3C-T
CPU	Intel® Core® i7-1185G7E	Intel® Core® i7-1185G7E	Intel® Celeron® 6305E	Intel® Celeron® 6305E
RAM	8 GB	8 GB	8 GB	8 GB
存储卡槽	1 x CFast 1 x SD	1 x CFast 1 x SD	1 x CFast 1 x SD	1 x CFast 1 x SD
OS 预装	(64 GB CFast)	–	–	–
LAN/串口	2/2	10/2	2/10	4/5
USB 2.0/USB 3.0 端口	4/2	4/2	4/2	4/2
DI/DO	4 x DI 4 x DO	4 x DI 4 x DO	4 x DI 4 x DO	4 x DI 4 x DO
视频输出	1 x VGA 1 x HDMI	1 x VGA 1 x HDMI	1 x VGA 1 x HDMI	1 x VGA 1 x HDMI
电源输入	12/24 VDC	12/24 VDC	12/24 VDC	12/24 VDC
	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹

	比较 BXP-C100-C5-T	比较 BXP-C100-C5-T-Win10	比较 BXP-C100-C5-8L-T	比较 BXP-C100-C5-8C-T
CPU	Intel® Core® i5-1145G7E	Intel® Core® i5-1145G7E	Intel® Core® i5-1145G7E	Intel® Core® i5-1145G7E
RAM	8 GB	8 GB	8 GB	8 GB
存储卡槽	1 x CFast 1 x SD	1 x CFast 1 x SD	1 x CFast 1 x SD	1 x CFast 1 x SD
OS 预装	–	Win 10 LTSC (64 GB CFast)	–	–
LAN/串口	2/2	2/2	10/2	2/10
USB 2.0/USB 3.0 端口	4/2	4/2	4/2	4/2
DI/DO	4 x DI 4 x DO	4 x DI 4 x DO	4 x DI 4 x DO	4 x DI 4 x DO
视频输出	1 x VGA 1 x HDMI	-	1 x VGA 1 x HDMI	1 x VGA 1 x HDMI
电源输入	12/24 VDC	12/24 VDC	12/24 VDC	12/24 VDC
	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹

	比较 BXP-C100-C5-2L3C-T	比较 BXP-C100-C7-8C-T	比较 BXP-C100-C7-2L3C-T
CPU	Intel® Core® i5-1145G7E	Intel® Core® i7-1185G7E	Intel® Core® i7-1185G7E
RAM	8 GB	8 GB	8 GB
存储卡槽	1 x CFast 1 x SD	1 x CFast 1 x SD	1 x CFast 1 x SD
OS 预装	–	–	–
LAN/串口	4/5	2/10	4/5
USB 2.0/USB 3.0 端口	4/2	4/2	4/2
DI/DO	4 x DI 4 x DO	4 x DI 4 x DO	4 x DI 4 x DO
视频输出	1 x VGA 1 x HDMI	1 x VGA 1 x HDMI	1 x VGA 1 x HDMI
电源输入	12/24 VDC	12/24 VDC	12/24 VDC
