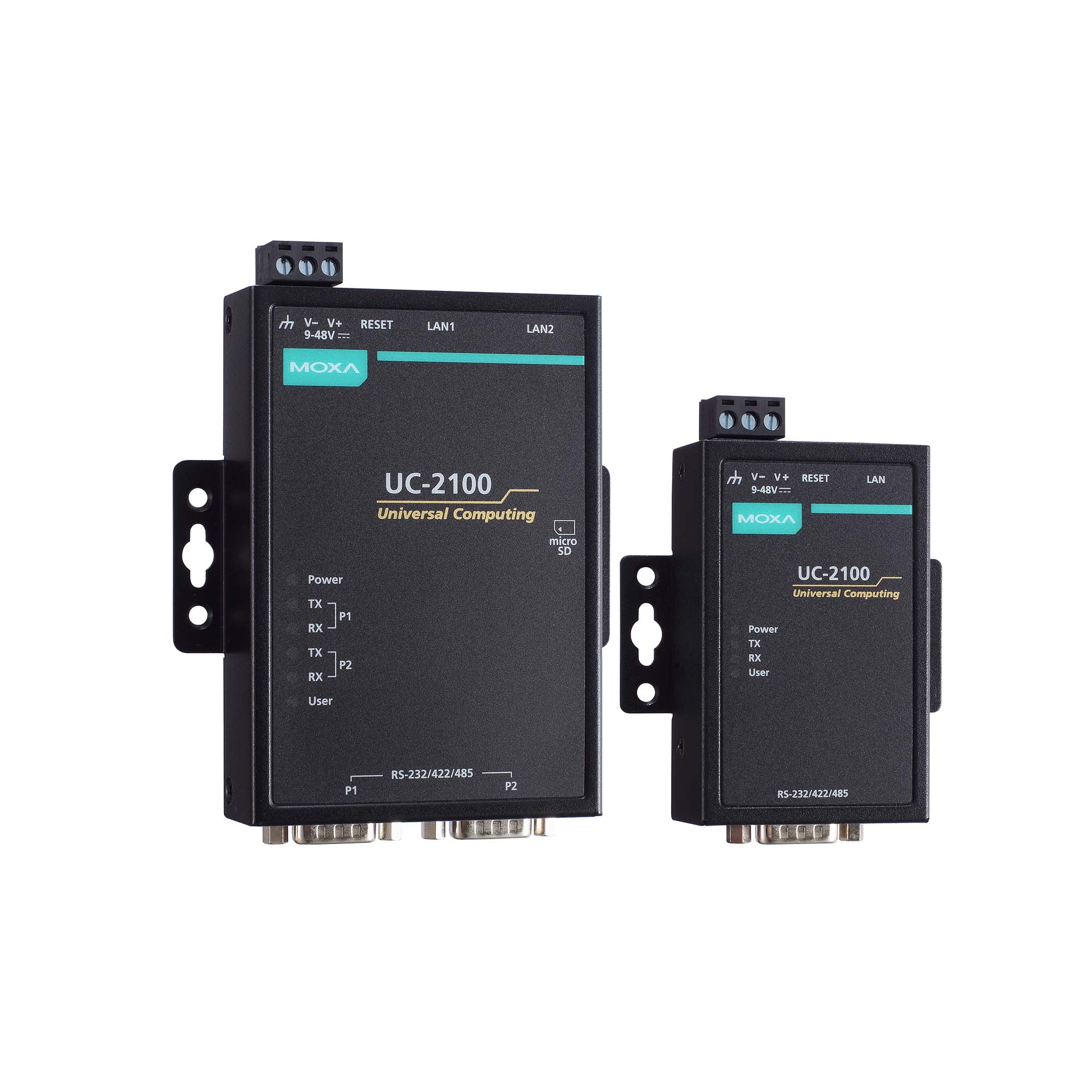

UC-2100 系列

ARM 架构掌上型工业计算平台,适用于 IIoT 应用

moxa-uc-2100-series-image-(1).jpg | Moxa
moxa-uc-2100-series-image-1-(1).jpg | Moxa
moxa-uc-2100-series-image-2-(1).jpg | Moxa
moxa-uc-2100-series-image-3-(1).jpg | Moxa
moxa-uc-2100-series-image-4-(1).jpg | Moxa

特点和优势

  • Armv7 Cortex-A8 600-1000 MHz 处理器
  • 1 个或 2 个自适应 10/100 Mbps 以太网端口
  • 支持千兆以太网 (UC-2112)
  • 多达 2 个软件可选的 RS-232/422/485 串口,支持所有信号
  • Moxa 工业 Linux 提供 10 年的软件版本维护
  • microSD 插槽,提供存储拓展(UC-2111,UC-2112)
  • Mini PCIe 插槽,可用于 Wi-Fi/蜂窝模块 (UC-2104)
  • -40 至 75°C 宽温型号可选,通过危险环境认证

认证

  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-iecex-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

UC-2100 系列计算平台专为嵌入式数据采集和处理应用而设计。该计算机配备 2 个软件可选的 RS-232/422/485 全信号串口和 1 个或 2 个以太网端口。这款手掌大小的 ARM 架构计算平台系列提供多种型号,可满足单或双串口和以太网端口、千兆以太网和无线连接等各种接口要求。多功能通信功能使用户能够有效地将 UC-2100 应用于各种复杂的通信解决方案。

UC-2100 系列搭载 Cortex-A8 ARM 处理器,该处理器已经过优化,适用于多种工业解决方案。通过灵活的接口选项,这款微型嵌入式计算机是现场数据采集和处理的可靠、安全网关,也是许多大规模部署可用的强大通信平台。专为宽温应用设计的型号可适用于极端环境,如石油和天然气行业。所有型号均使用 Moxa 工业 Linux 平台,提供了优化的软件功能和长期支持。



外观

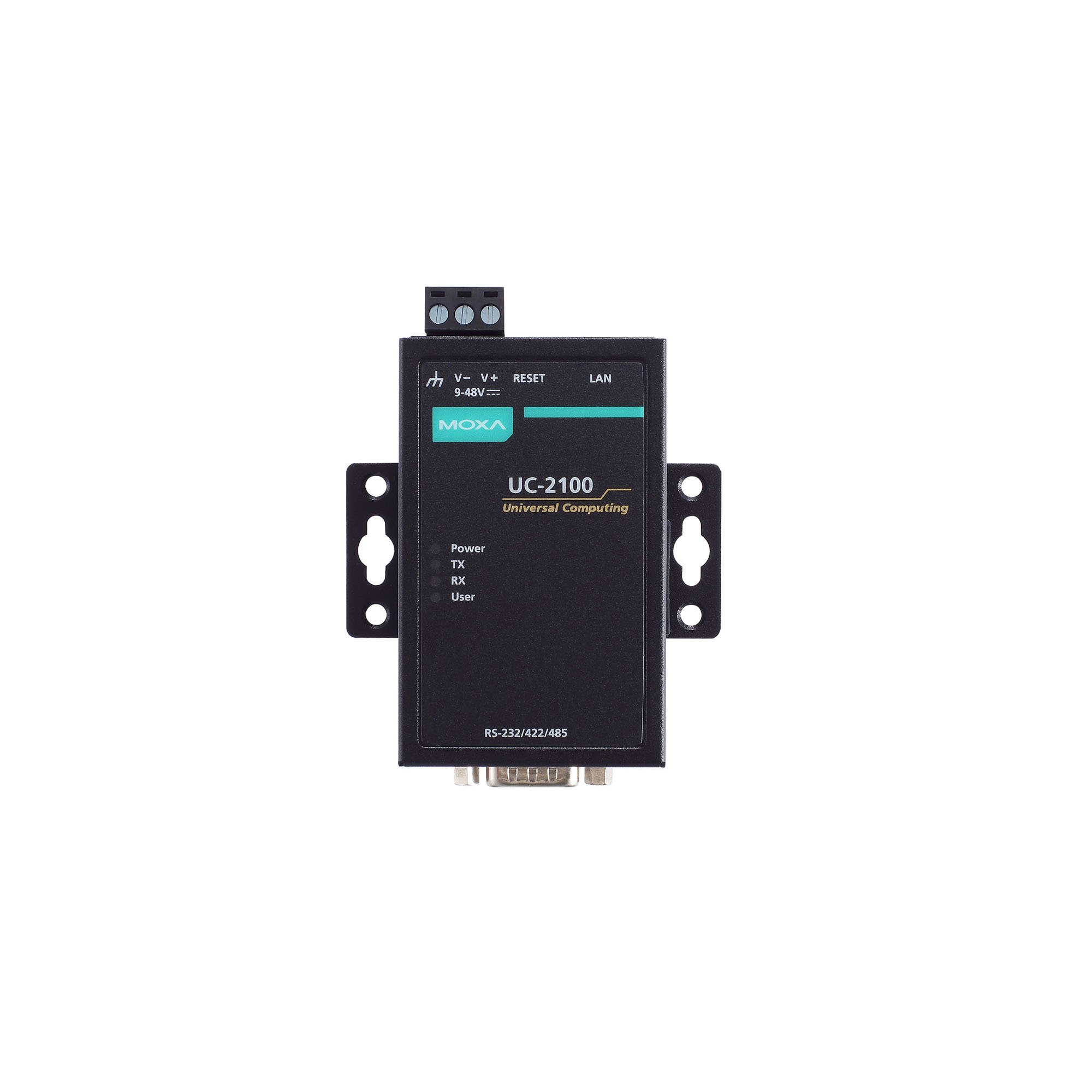

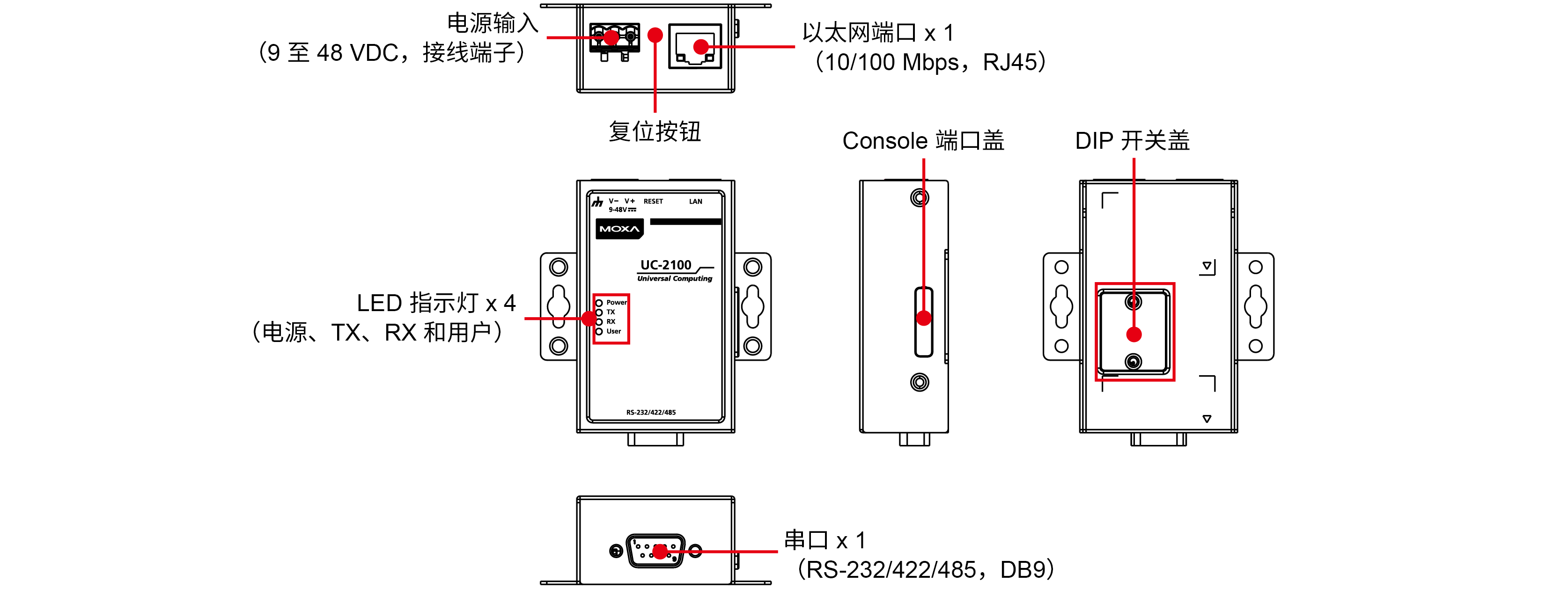

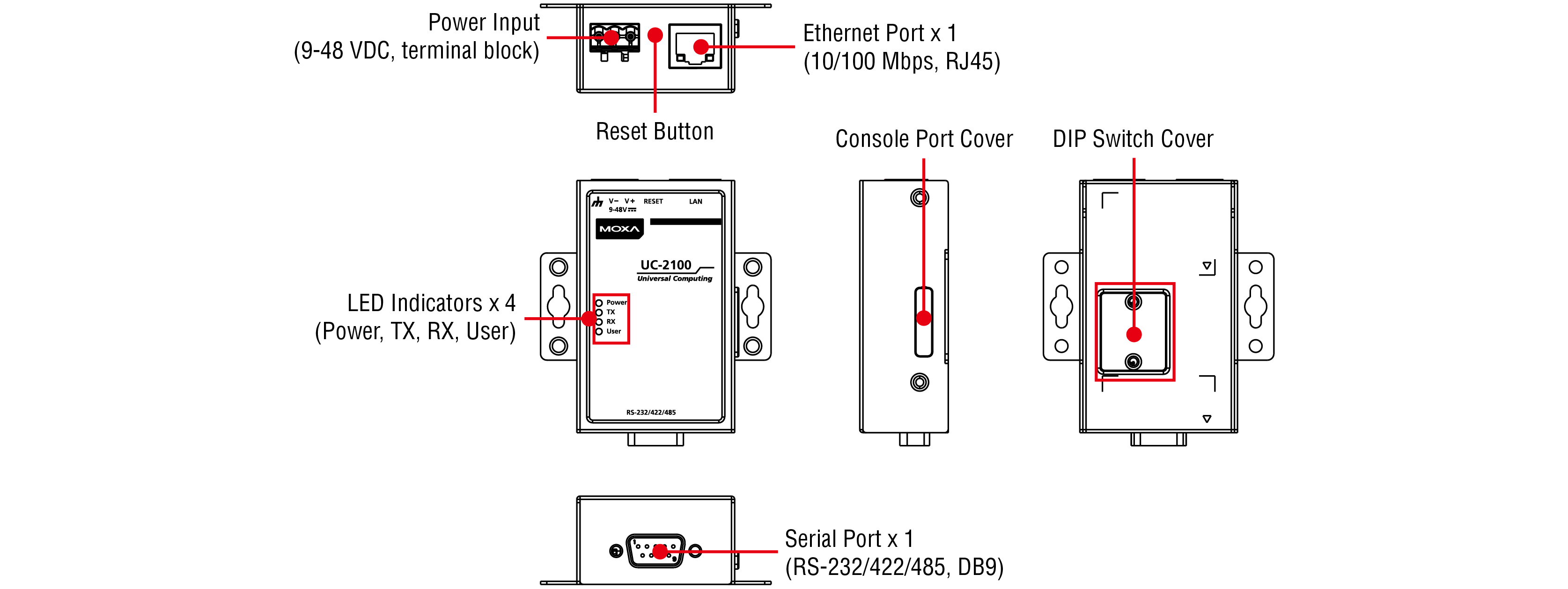

UC-2101

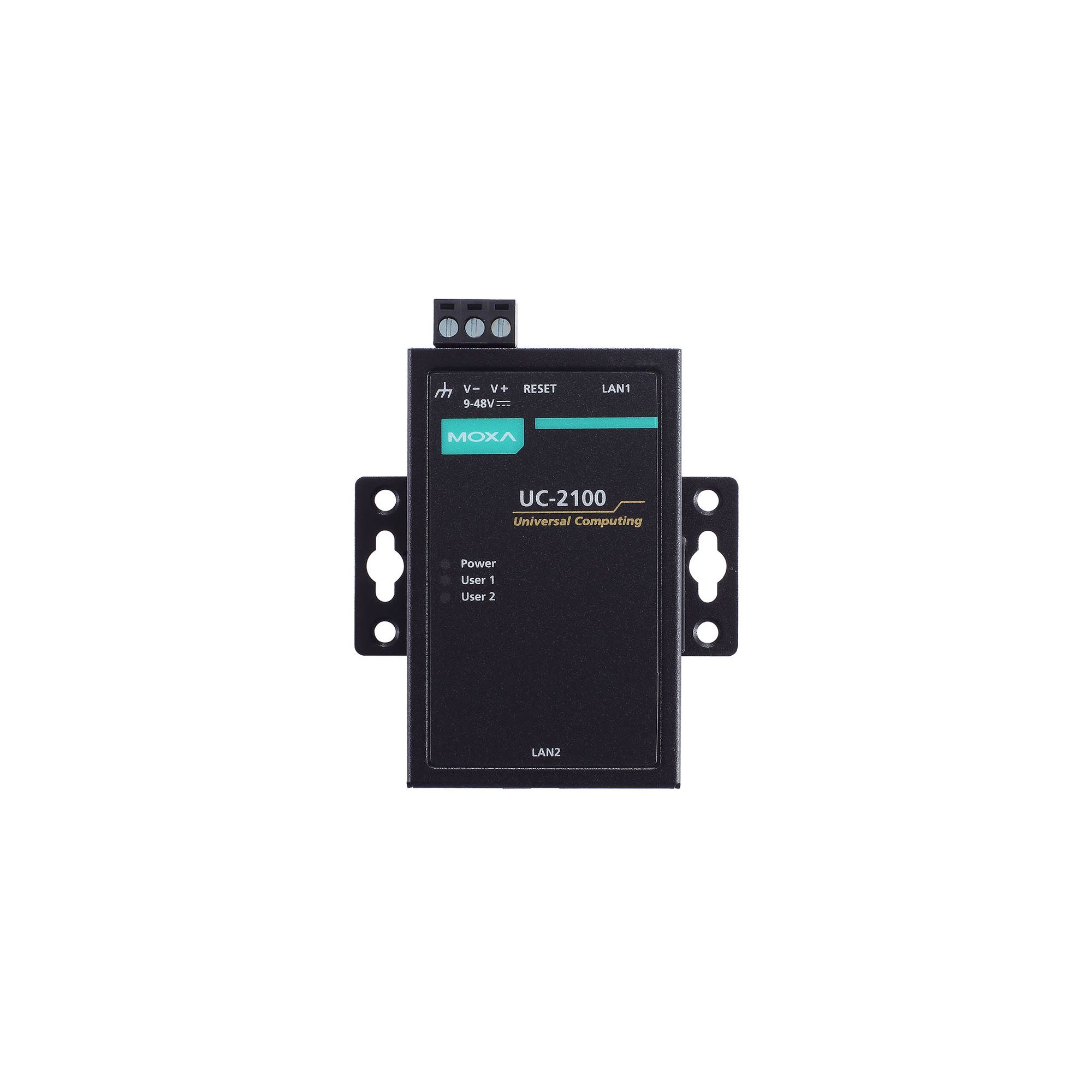

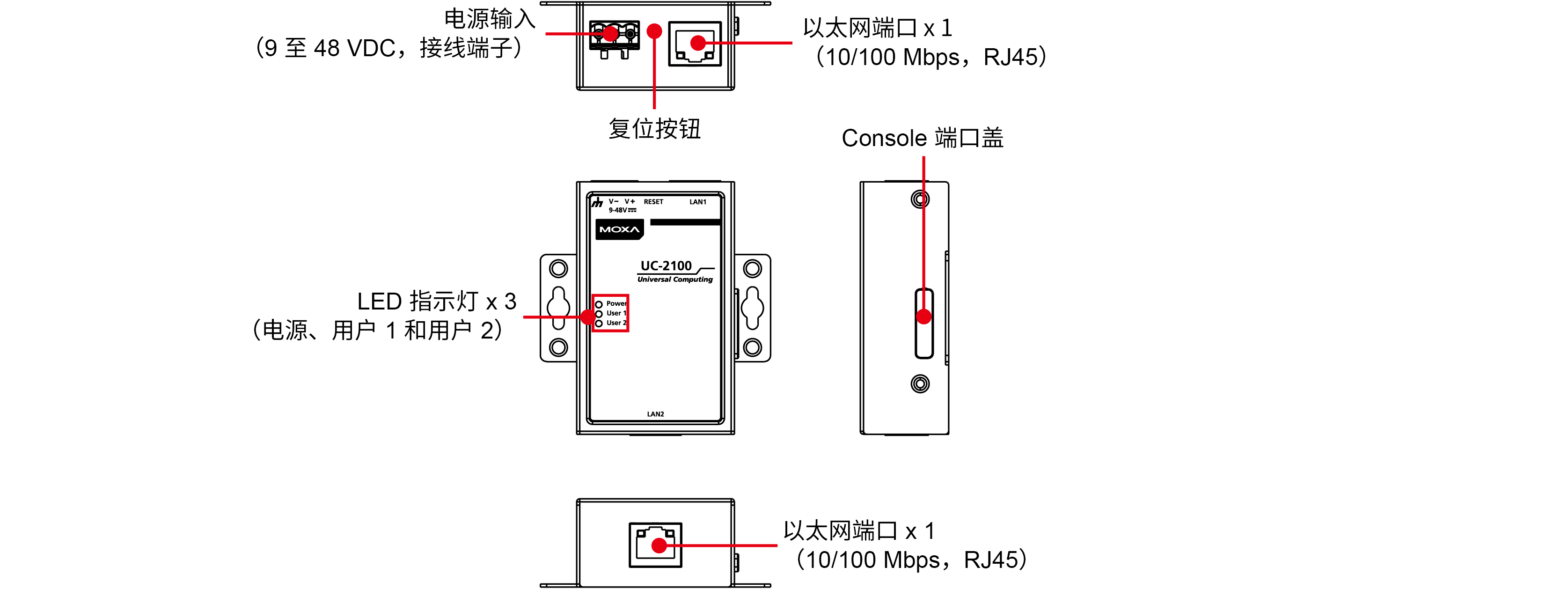

UC-2102

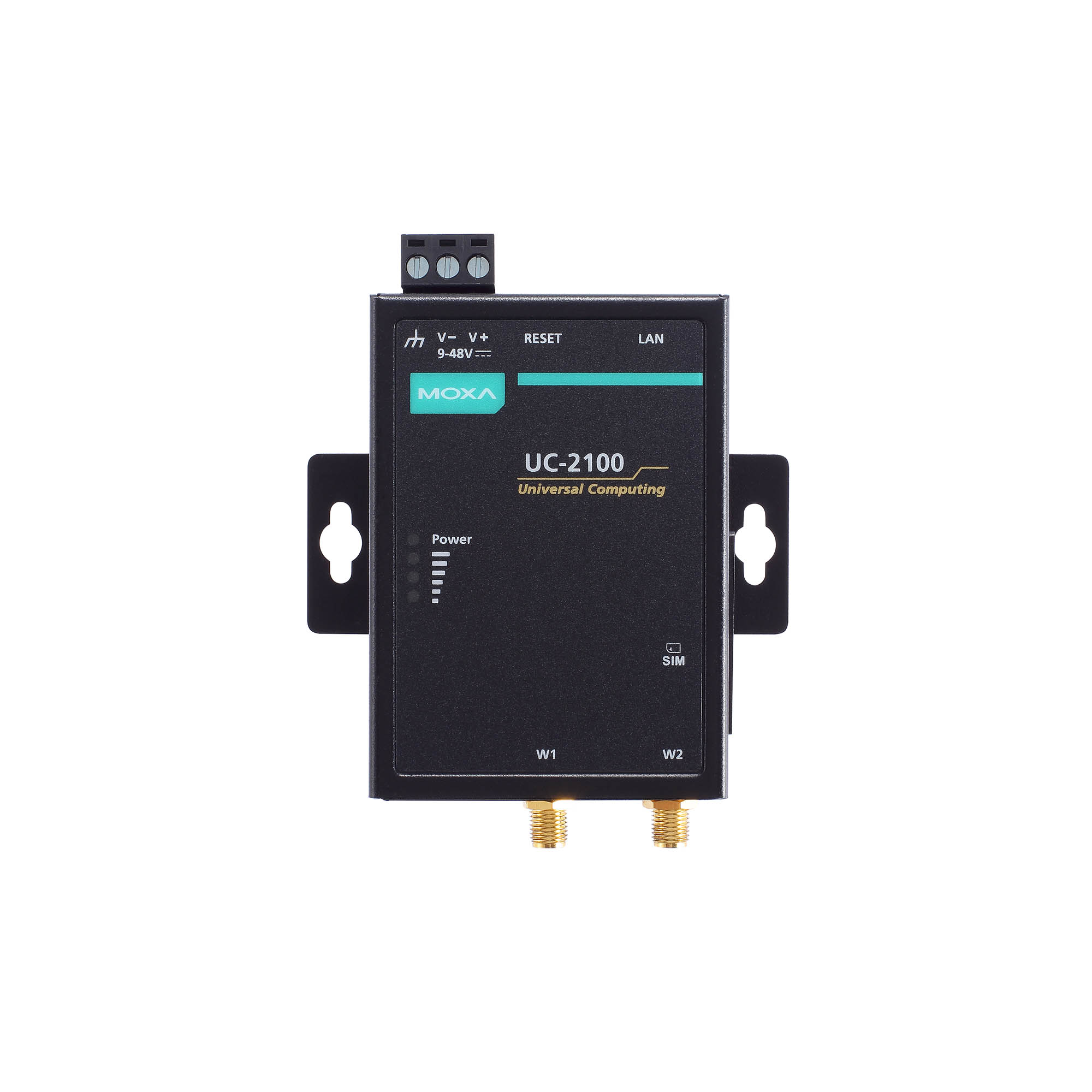

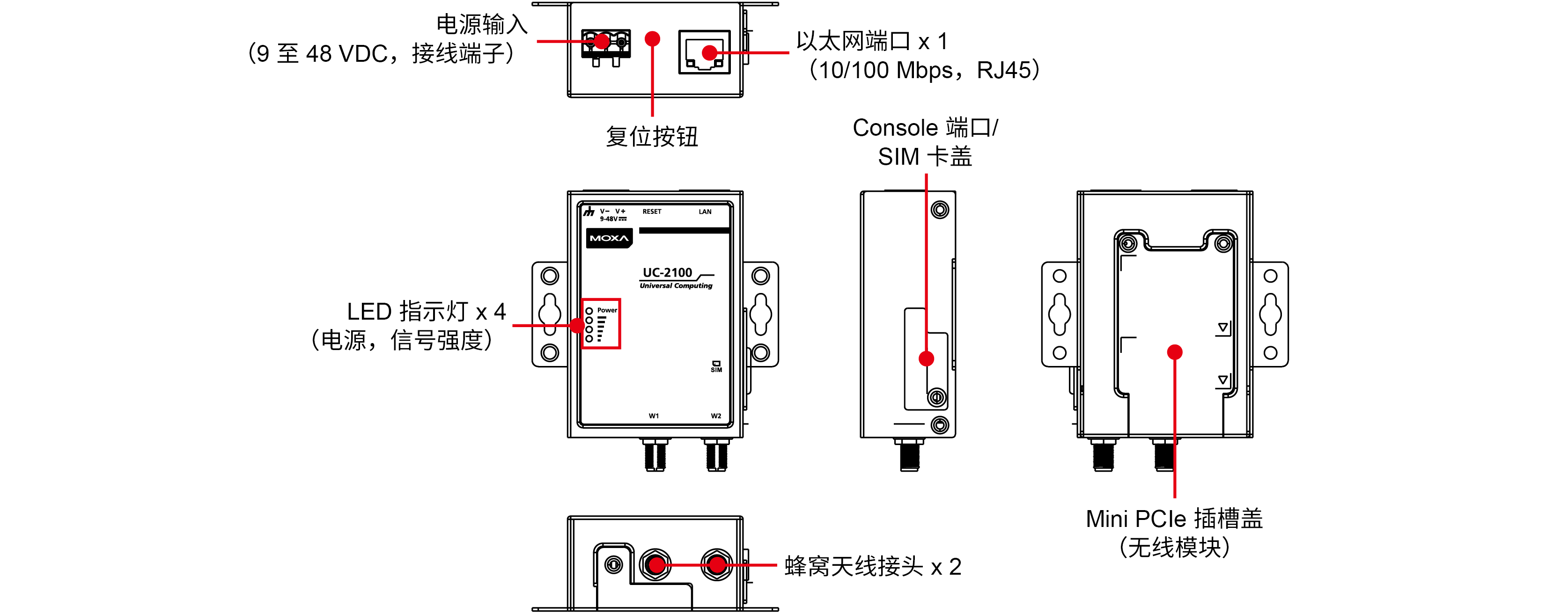

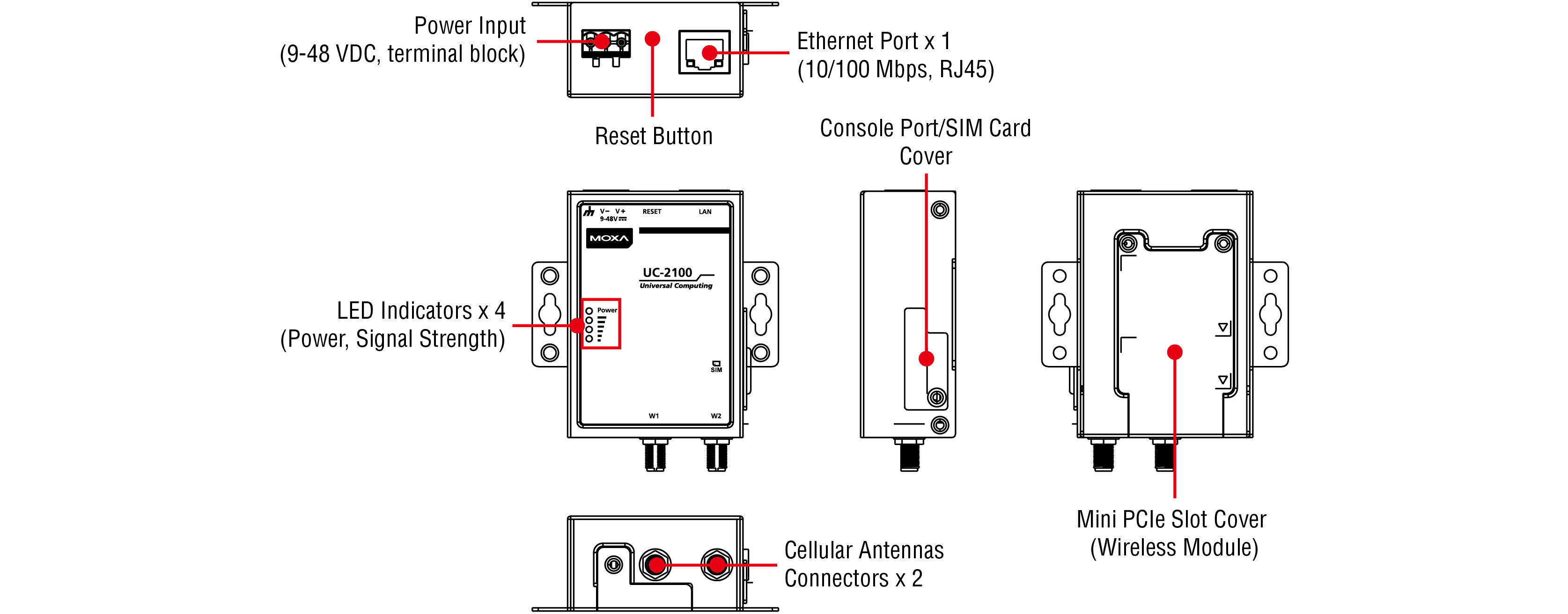

UC-2104

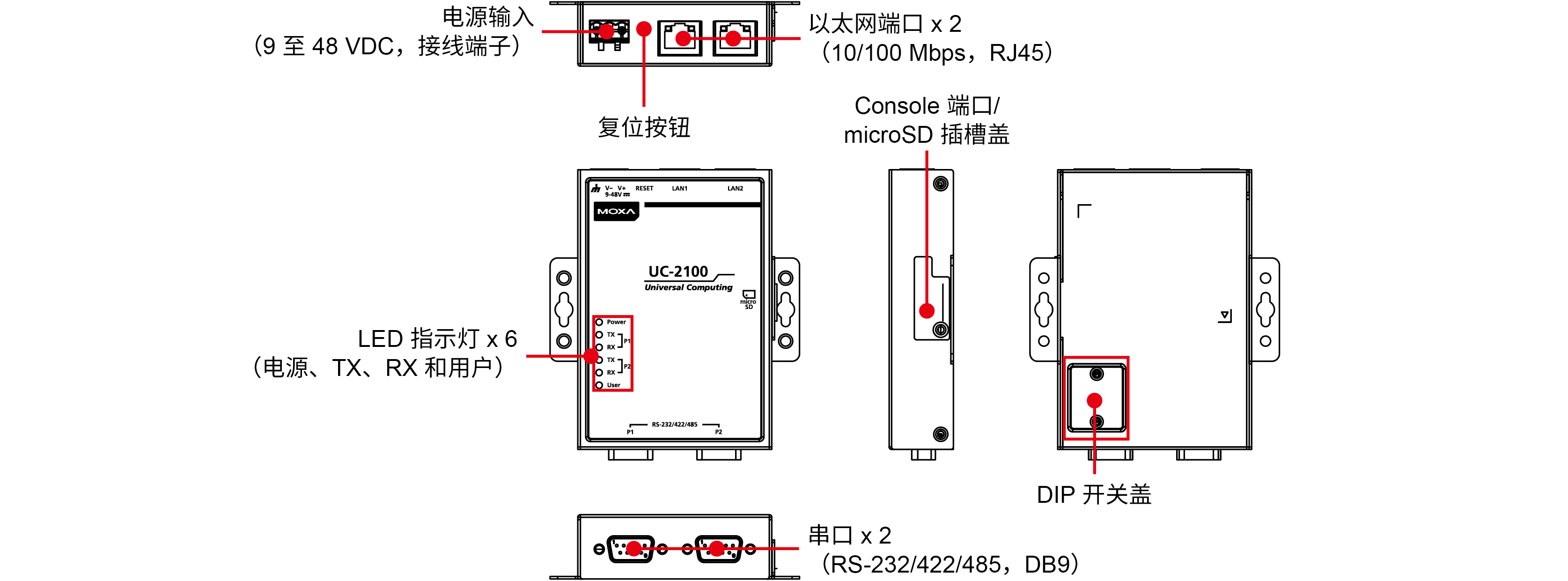

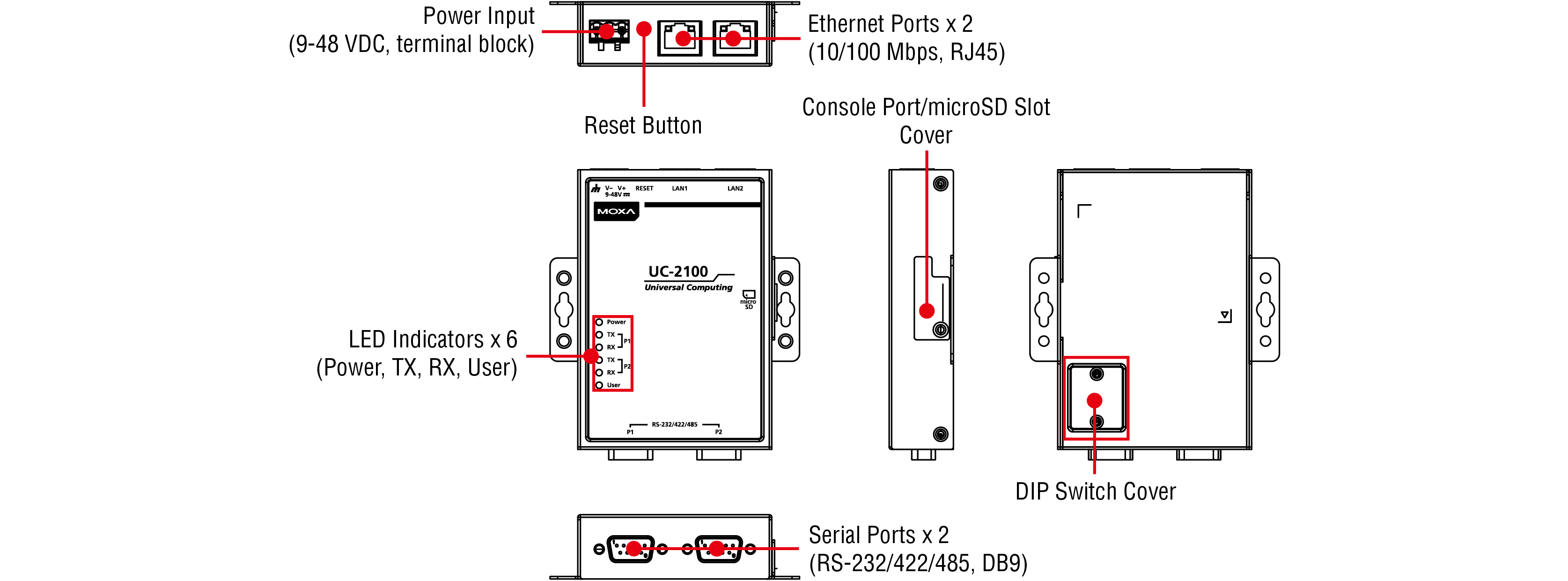

UC-2111

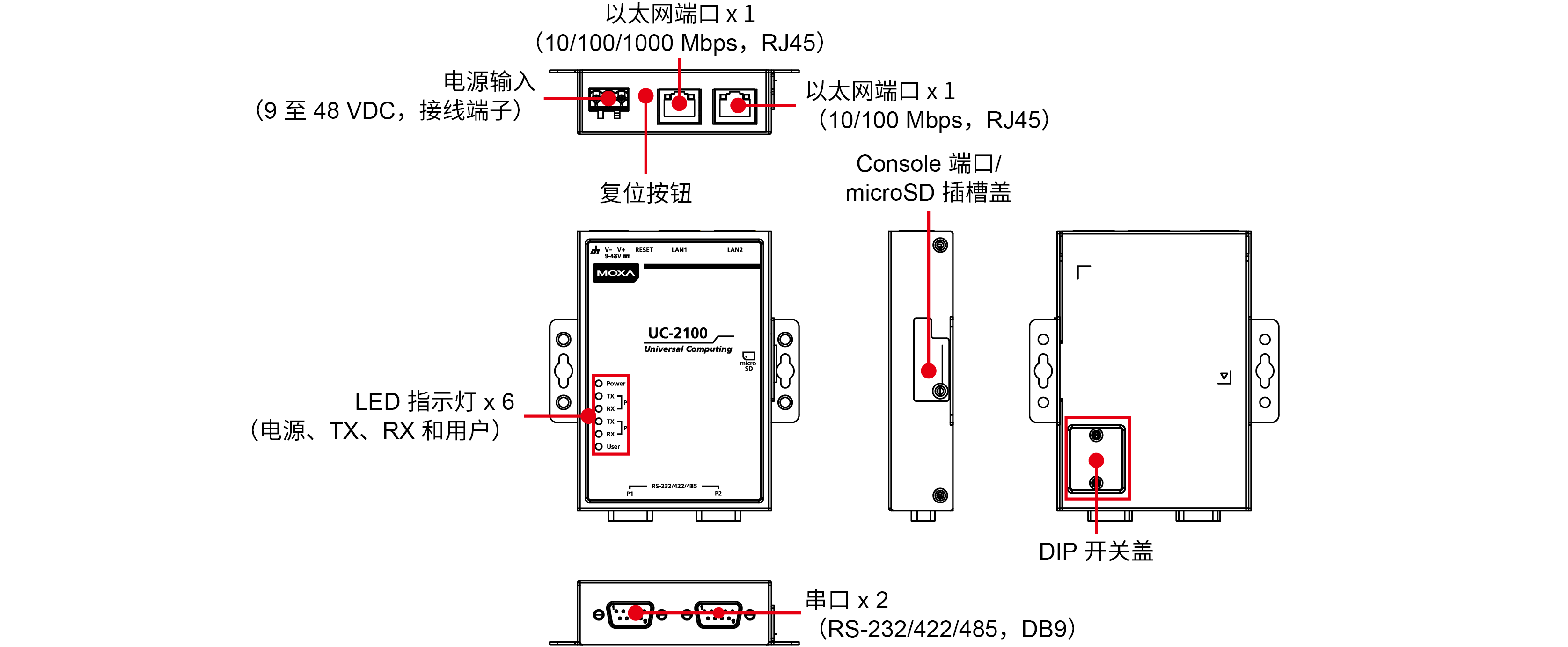

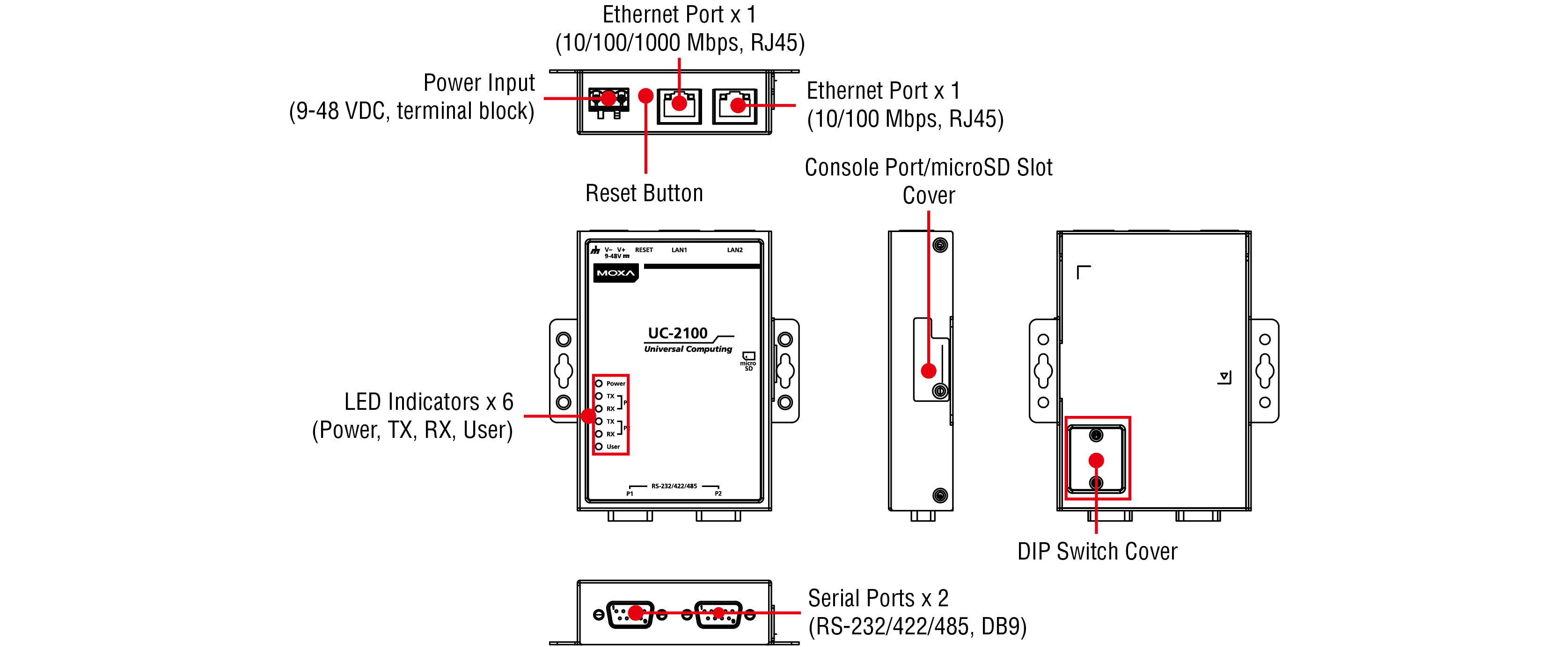

UC-2112



  • CPU

    UC-2101-LX:Armv7 Cortex-A8 600 MHz
    UC-2102-LX:Armv7 Cortex-A8 600 MHz
    UC-2104-LX:Armv7 Cortex-A8 600 MHz
    UC-2111-LX:Armv7 Cortex-A8 600 MHz
    UC-2112-LX:Armv7 Cortex-A8 1 GHz
    UC-2112-T-LX:Armv7 Cortex-A8 1 GHz

  • DRAM

    UC-2101-LX:256 MB DDR3
    UC-2102-LX:256 MB DDR3
    UC-2104-LX:256 MB DDR3
    UC-2111-LX:512 MB DDR3
    UC-2112-LX:512 MB DDR3
    UC-2112-T-LX:512 MB DDR3

  • 预装存储

    8 GB eMMC

  • 预装 OS

    Linux Debian 9 内核 4.4(Moxa 工业 Linux)

  • 存储卡槽

    UC-2111-LX:Micro SD 插槽 x 1
    UC-2112-LX:Micro SD 插槽 x 1
    UC-2112-T-LX:Micro SD 插槽 x 1

  • 支持的 OS

    Moxa 工业 Linux (Debian 9)

  • 以太网端口

    UC-2101-LX:自适应 10/100 Mbps 端口(RJ45 接头)x 1
    UC-2102-LX:自适应 10/100 Mbps 端口(RJ45 接头)x 2
    UC-2104-LX:自适应 10/100 Mbps 端口(RJ45 接头)x 1
    UC-2111-LX:自适应 10/100 Mbps 端口(RJ45 接头)x 2
    UC-2112-LX:自适应 10/100 Mbps 端口(RJ45 接头)x 1,自适应 10/100/1000 Mbps 端口(RJ45 接头)x 1
    UC-2112-T-LX:自适应 10/100 Mbps 端口(RJ45 接头)x 1,自适应 10/100/1000 Mbps 端口(RJ45 接头)x 1

  • 串口

    UC-2101-LX:RS-232/422/485 端口 x 1,软件可选(DB9 公头)
    UC-2111-LX:RS-232/422/485 端口 x 2,软件可选(DB9 公头)
    UC-2112-LX:RS-232/422/485 端口 x 2,软件可选(DB9 公头)
    UC-2112-T-LX:RS-232/422/485 端口 x 2,软件可选(DB9 公头)

  • Console 端口

    RS-232(TxD、RxD、GND),4-pin 接头输出(115200、n、8、1)

  • 扩展插槽

    UC-2104-LX:mPCIe 插槽 x 1

  • 蜂窝天线接头

    UC-2104-LX:SMA x 2

  • SIM 数量

    UC-2104-LX:1

  • SIM 格式

    UC-2104-LX:标准

  • 按钮

    用于串口配置的复位按钮和 DIP 拨码

  • 电磁隔离保护

    1.5 kV(内置)

  • 数据位

    5、6、7、8

  • 停止位

    1、1.5、2

  • 校验位

    无、偶、奇、Space、Mark

  • 流量控制

    RTS/CTS,XON/XOFF,ADDC®(数据流向自动控制,适用于 RS-485),RTS Toggle(仅限 RS-232)

  • 波特率

    50 bps 至 921.6 kbps

  • RS-485 上拉电阻/下拉电阻

    1 kΩ,150 kΩ

  • ESD 保护

    4 kV,适用于所有信号

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • 系统

    电源 x 1

  • LAN

    每个端口 2 个 (10/100 Mbps)
    UC-2112-LX,UC-2112-T-LX:每个端口 2 个 (10/100/1000 Mbps)

  • 串口

    UC-2101-LX:每个端口 2 个(Tx,Rx)
    UC-2111-LX:每个端口 2 个(Tx,Rx)
    UC-2112-LX:每个端口 2 个(Tx,Rx)
    UC-2112-T-LX:每个端口 2 个(Tx,Rx)

  • 用户可编程

    UC-2101-LX:用户 x 1
    UC-2102-LX:用户 x 2
    UC-2111-LX:用户 x 1
    UC-2112-LX:用户 x 1
    UC-2112-T-LX:用户 x 1

  • 无线信号强度

    UC-2104-LX:蜂窝/Wi-Fi x 3

  • 外壳

    金属

  • 安装

    壁挂式安装、导轨式安装(带可选套件)

  • 重量

    UC-2101-LX:190 g (0.42 lb)
    UC-2102-LX:190 g (0.42 lb)
    UC-2104-LX:220 g (0.49 lb)
    UC-2111-LX:290 g (0.64 lb)
    UC-2112-LX:290 g (0.64 lb)
    UC-2112-T-LX:290 g (0.64 lb)

  • 尺寸(有挂耳)

    UC-2101-LX:73 x 80 x 28 mm(2.87 x 3.15 x 1.10 英寸)
    UC-2102-LX:73 x 80 x 28 mm(2.87 x 3.15 x 1.10 英寸)
    UC-2104-LX:80 x 80 x 30.8 mm(3.15 x 3.15 x 1.21 英寸)
    UC-2111-LX:99 x 111 x 25.5 mm(3.90 x 4.37 x 1.00 英寸)
    UC-2112-LX:99 x 111 x 25.5 mm(3.90 x 4.37 x 1.00 英寸)
    UC-2112-T-LX:99 x 111 x 25.5 mm(3.90 x 4.37 x 1.00 英寸)

  • 尺寸(无挂耳)

    UC-2101-LX:50 x 80 x 28 mm(1.97 x 3.15 x 1.10 英寸)
    UC-2102-LX:50 x 80 x 28 mm(1.97 x 3.15 x 1.10 英寸)
    UC-2104-LX:57 x 80 x 30.8 mm(2.24 x 3.15 x 1.21 英寸)
    UC-2111-LX:77 x 111 x 25.5 mm(3.03 x 4.37 x 1.00 英寸)
    UC-2112-LX:77 x 111 x 25.5 mm(3.03 x 4.37 x 1.00 英寸)
    UC-2112-T-LX:77 x 111 x 25.5 mm(3.03 x 4.37 x 1.00 英寸)

  • 工作温度

    UC-2101-LX:-10 至 60°C(14 至 140°F)
    UC-2102-LX:-10 至 60°C(14 至 140°F)
    UC-2104-LX:-10 至 70°C(14 至 158°F)
    UC-2111-LX:-10 至 60°C(14 至 140°F)
    UC-2112-LX:-10 至 60°C(14 至 140°F)
    UC-2112-T-LX:-40 至 75°C(-40 至 167°F)

  • 存储温度

    UC-2101-LX:-20 至 70°C(-4 至 158°F)
    UC-2102-LX:-20 至 70°C(-4 至 158°F)
    UC-2104-LX:-20 至 70°C(-4 至 158°F)
    UC-2111-LX:-20 至 70°C(-4 至 158°F)
    UC-2112-LX:-20 至 70°C(-4 至 158°F)
    UC-2112-T-LX:-40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 冲击

    IEC 60068-2-27

  • 振动

    2 个 Grms @ IEC 60068-2-64,随机波,5-500 Hz,每个轴 1 小时(未连接任何 USB 设备)

  • 输入电压

    9 至 48 VDC

  • 输入电流

    0.084 A @ 9 VDC,0.45 A @ 48 VDC

  • 电源功耗

    4 W

  • 时间

    UC-2101-LX:1,360,496 小时
    UC-2102-LX:1,652,339 小时
    UC-2104-LX:1,577,995 小时
    UC-2111-LX:9,985,911 小时
    UC-2112-LX:982,882 小时
    UC-2112-T-LX:982,882 小时

  • 标准

    Telcordia (Bellcore) 标准 TR/SR

  • 报警工具

    外部 RTC(实时时钟)

  • 自动重启触发器

    外部 WDT(看门狗计时器)

  • 安全

    EN 60950-1,IEC 60950-1,UL 60950-1

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV
    IEC 61000-4-5 Surge:电源:0.5 kV;信号:1 kV
    IEC 61000-4-6 CS:3 V
    IEC 61000-4-8 PFMF

  • 危险环境

    UC-2112-LX,UC-2112-T-LX:Class I Division 2、IECEx Zone 2、ATEX Zone 2

  • 绿色产品

    RoHS、CRoHS、WEEE

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
Firmware for UC-2100 Series (Linux)
153.2 MB
固件 v1.4
  • Moxa Industrial Linux (Debian 9)
2019年2月1日 2019年2月1日 发布说明
Utility for UC-2100 Series (toolchain)
53.2 MB
管理工具 v1.0
  • Linux
2018年11月27日 2018年11月27日
Firmware for UC-2100 Series
151.8 MB
固件 v1.2
  • Moxa Industrial Linux (Debian 9)
2018年11月26日 2018年11月26日 发布说明

支持文件

名称 类型 语言 版本 发布日期
Manual for UC-2100 Series (hardware)
2.0 MB
手册 英文 v1.1 2019年9月25日 2019年9月25日
Arm-based Computer Linux User Manual for Debian 9
2.3 MB
手册 英文 v4.1 2019年9月24日 2019年9月24日
QIG for UC-2100 Series
987.1 KB
QIG 英文 v3.0 2019年9月17日 2019年9月17日
UC-2100 系列产品资料表
3.2 MB
产品资料表 中文 v1.2 2019年7月15日 2019年7月15日
2D CAD for UC-2100 Series (UC-2111/UC-2112)
156.5 KB
2D CAD 英文 2018年11月28日 2018年11月28日
2D CAD for UC-2100 Series (UC-2101)
186.2 KB
2D CAD 英文 2018年11月28日 2018年11月28日
2D CAD for UC-2100 Series (UC-2102)
137.3 KB
2D CAD 英文 2018年11月28日 2018年11月28日
2D CAD for UC-2100 Series (UC-2104)
294.1 KB
2D CAD 英文 2018年11月28日 2018年11月28日

可用型号 (6)

显示图片
moxa-uc-2101-lx-image.jpg | MoxaUC-2101-LXmoxa-uc-2102-lx-image.jpg | MoxaUC-2102-LXmoxa-uc-2104-lx-image.jpg | MoxaUC-2104-LXmoxa-uc-2111-lx-image.jpg | MoxaUC-2111-LX
CPU600 MHz600 MHz600 MHz600 MHz
RAM256 MB256 MB256 MB512 MB
存储8 GB8 GB8 GB8 GB
串口12
以太网1212
MicroSD1
Mini PCIe1
工作温度-10 to 60°C-10 to 60°C-10 to 60°C-10 to 60°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-uc-2112-lx-image.jpg | MoxaUC-2112-LXmoxa-uc-2112-t-lx-image.jpg | MoxaUC-2112-T-LX
CPU1000 MHz1000 MHz
RAM512 MB512 MB
存储8 GB8 GB
串口22
以太网2 (1 Giga LAN)2 (1 Giga LAN)
MicroSD11
Mini PCIe
工作温度-10 to 60°C-40 to 75°C
添加到报价查看收藏夹添加到报价查看收藏夹

添加至收藏夹

UC-2100 系列

UC-2101-LX

moxa-uc-2101-lx-image.jpg | Moxa

Buy online from our distributors

UC-2100 系列

UC-2102-LX

moxa-uc-2102-lx-image.jpg | Moxa

Buy online from our distributors

UC-2100 系列

UC-2104-LX

moxa-uc-2104-lx-image.jpg | Moxa

Buy online from our distributors

UC-2100 系列

UC-2111-LX

moxa-uc-2111-lx-image.jpg | Moxa

Buy online from our distributors

UC-2100 系列

UC-2112-LX

moxa-uc-2112-lx-image.jpg | Moxa

Buy online from our distributors

UC-2100 系列

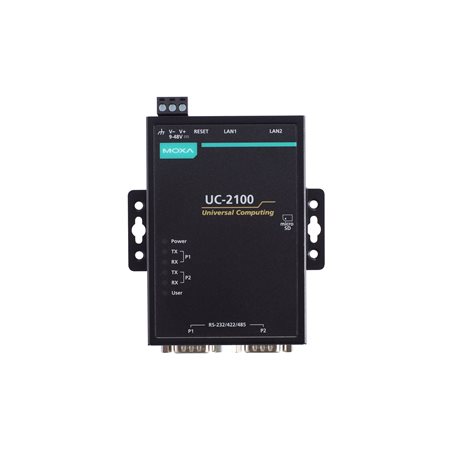

UC-2112-T-LX
