EtherCAT 自动化设备

Moxa 的一系列 EtherCAT 产品（包括 EtherCAT 分支器和协议网关）旨在利用高速、经济高效且确定性高的 EtherCAT 技术赋能工业应用。这些设备具有可实现不间断运行的高可靠性、便于配置的直观界面以及可灵活部署的紧凑尺寸，有助于构建灵活的拓扑架构并将基于串口的网络转换为工业以太网。

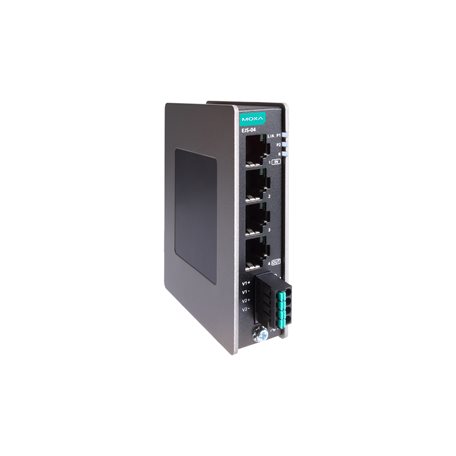

EJS-04
EJS-04 系列

Compact industrial EtherCAT junction with 4 100BaseT(X) ports, dual 12/24/48 VDC power inputs, -10 to 60°C operating temperature

EtherCAT

  • FMMU

    • 8

  • Sync Manager

    • 8

  • Supported Topologies

    • Star
      Line
      Tree
      Ring

  • Interfaces

    • 4 x 100BaseT(X) ports (RJ45 connector)
      Auto MDI/MDI-X connection
Switch Properties

  • Port Combination

    • 1 (IN), 3 (OUT)

  • Port Delay

    • 1 μs per port (approximately)
Rotary Switch Configuration

  • ID Selector

    • Valid address range: 1 to 4095
Power Parameters

  • Connection

    • 1 removable 4-contact terminal block(s)

  • Input Current

    • 0.13 A (max.)

  • Input Voltage

    • 12/24/48 VDC

  • Operating Voltage

    • 9.6 to 60 VDC

  • Overload Current Protection

    • Supported

  • Reverse Polarity Protection

    • Supported
LED Interface

  • LED Indicators

    • PWR1, PWR2, RUN
Physical Characteristics

  • Dimensions

    • 24.5 x 100 x 75 mm (0.96 x 3.94 x 2.95 in)

  • Weight

    • 245 g (0.54 lb)

  • Cable Length

    • 100 m

  • Housing

    • Metal

  • Installation

    • DIN-rail mounting
      Wall mounting (with optional kit)
Environmental Limits

  • Operating Temperature

    • -10 to 60°C (14 to 140°F)

  • Ambient Relative Humidity

    • 5 to 95% (non-condensing)

  • Storage Temperature (package included)

    • -40 to 85°C (-40 to 185°F)
Standards and Certifications

  • Safety

    • UL 61010-2-201
      EN 62368-1

  • EMC

    • EN 55032/35
      EN 61000-6-2/-6-4

  • EMI

    • CISPR 22/32, FCC Part 15B Class A

  • EMS

    • IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
      IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
      IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
      IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
      IEC 61000-4-6 CS: 10 V
      IEC 61000-4-8 PFMF

  • Shock

    • IEC 60068-2-27

  • Vibration

    • IEC 60068-2-6
      IEC 60068-2-64

  • Freefall

    • ISTA-1A (with package)
MTBF

  • Time

    • 8,718,114 hrs

  • Standards

    • Telcordia (Bellcore), GB
Warranty
