EJS-04 系列

4 端口工业 EtherCAT 分支器

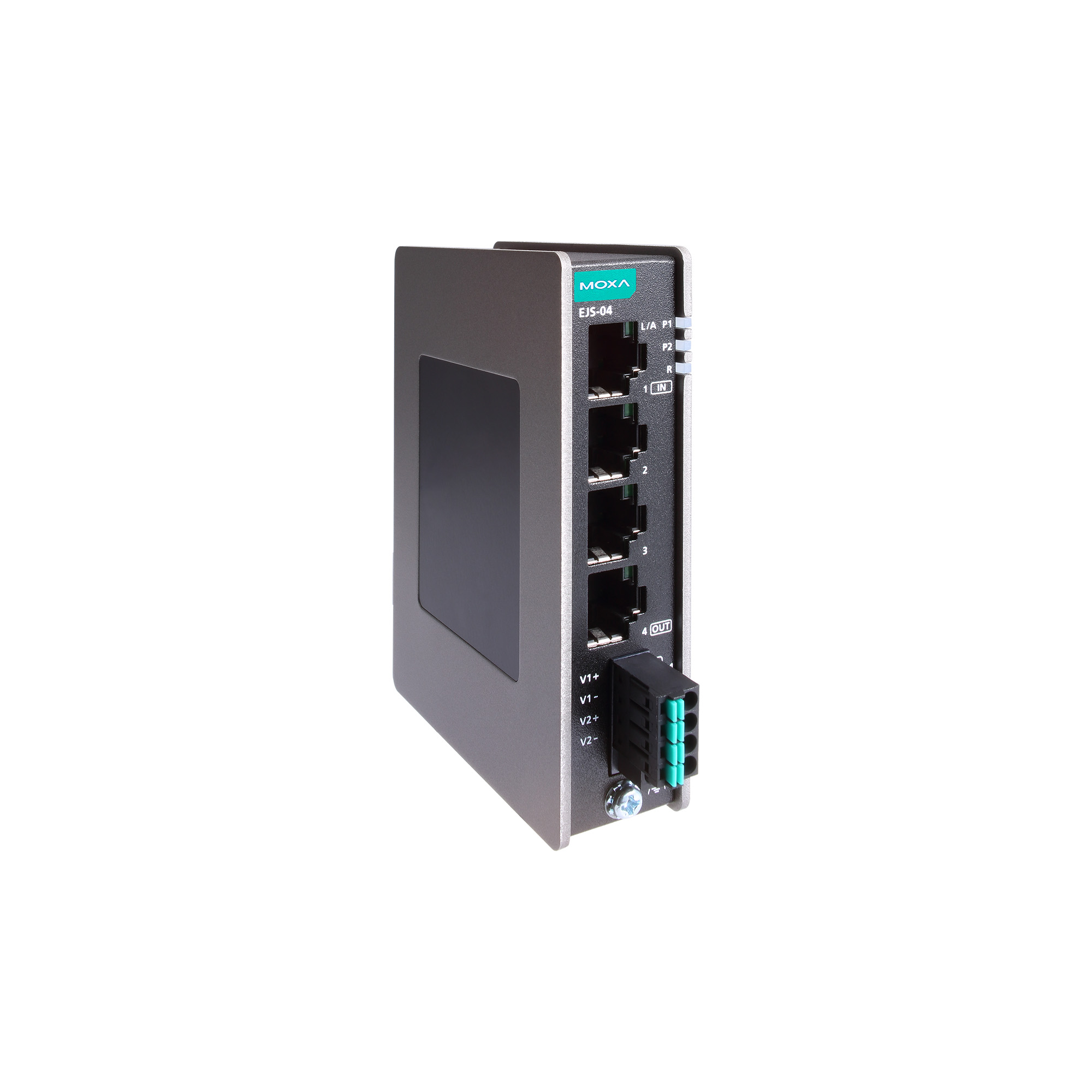

moxa-ejs-04-series-image-(1).jpg | Moxa

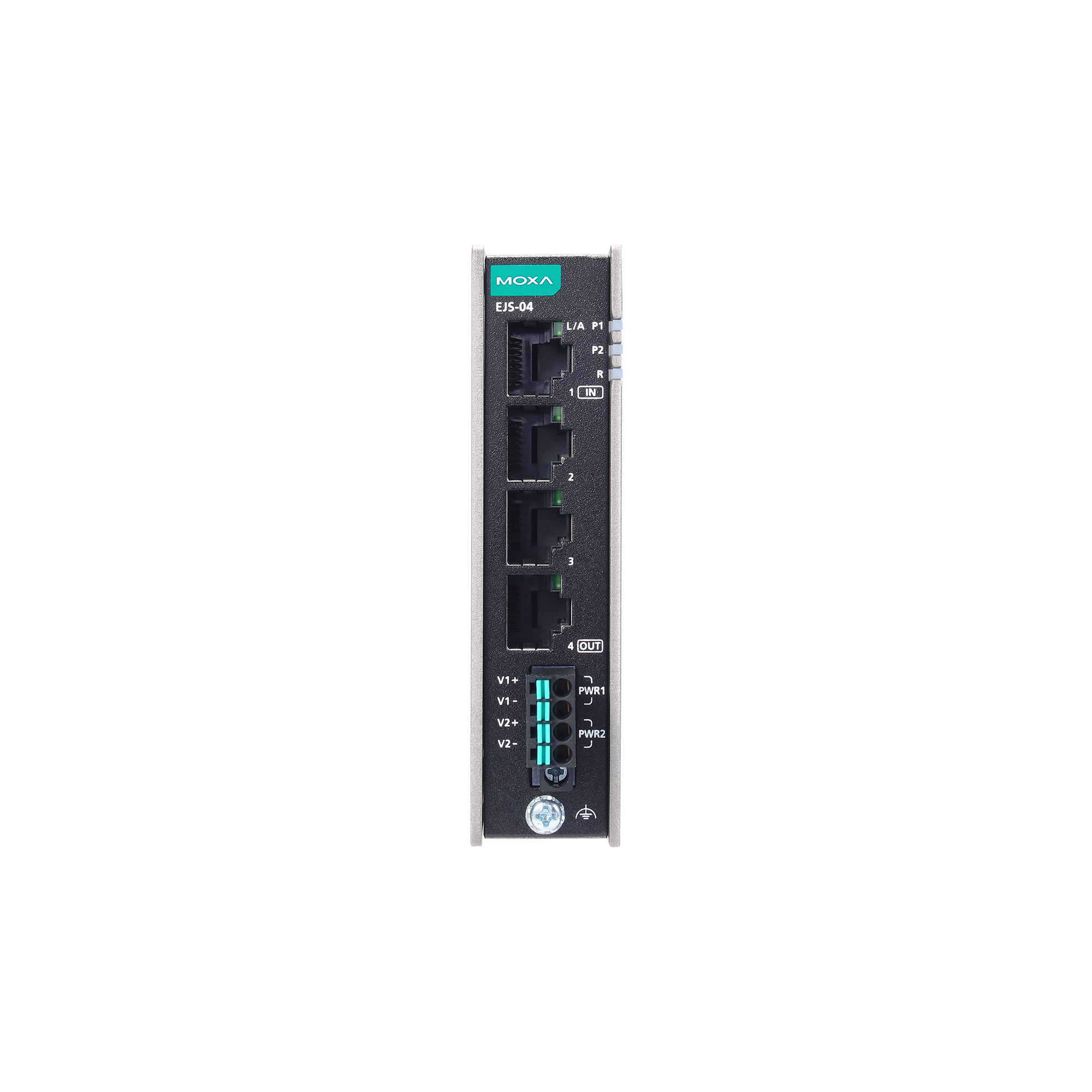

moxa-ejs-04-series-image-1-(1).jpg | Moxa

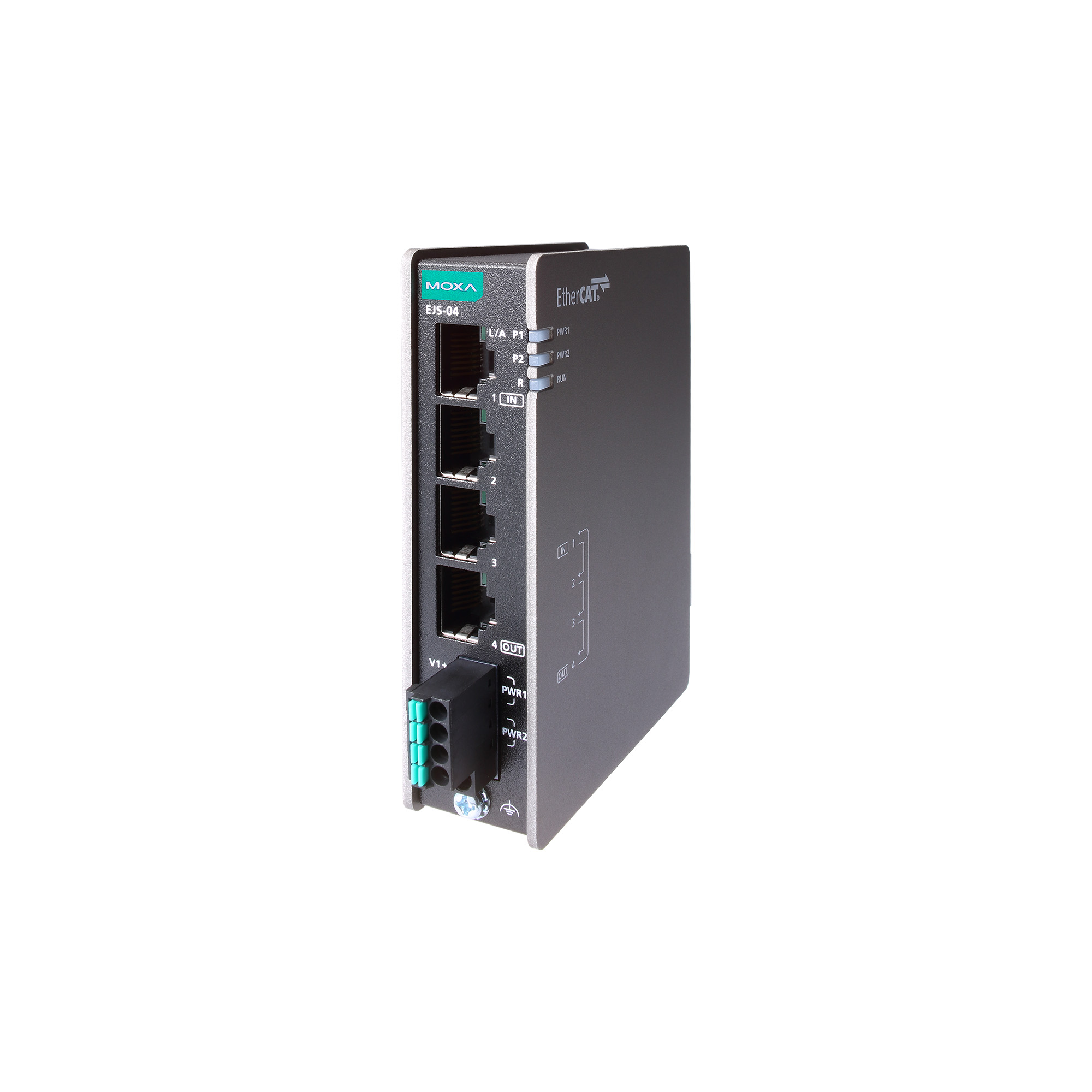

moxa-ejs-04-series-image-2-(1).jpg | Moxa

特点和优势

  • 4 个 100BaseT(X) 全双工 RJ45 端口,用于多个 slave 连接
  • 支持拓扑结构转换,实现更灵活的 EtherCAT 网络
  • 体积小巧,易于安装
  • 支持宽压输入,提供冗余选项
  • IP30 等级防护
  • 通过 EN 61000-6-2 和 EN 61000-6-4 认证,符合重工业 EMC 标准
  • 支持导轨式接地,以优化空间和布线

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

联系销售人员

介绍

Moxa EJS-04 系列 EtherCAT 分支器配有 4 个高速以太网 EtherCAT 端口。这些设备支持星形、总线形、环状或树形拓扑结构转换,能够以高效模块化的方式连接多台 EtherCAT 设备。EJS 系列采用具有高电磁兼容性的坚固金属外壳,可抵御环境干扰,同时支持多种接地方式,简化了布线和安装。

EJS 系列支持一系列冗余功能,以提高 EtherCAT 网络的可靠性和可用性。拓扑结构转换可最大限度地减少生产线中断,提高故障排除效率。双电源输入设计可让您连接冗余电源,以便在主电源出现故障时不间断供电。此外,EJS 系列可用于冗余拓扑结构,在一条数据通道出现故障时提供替代数据通道,确保数据交换不会中断。

EJS 系列已通过 EtherCAT Technology Group (ETG) 的 EtherCAT 一致性测试认证,意味着 EJS 系列可无缝集成到现有网络中,使 EJS 系列成为所有 EtherCAT 应用的理想之选。

  • FMMU

    8

  • 同步管理器

    8

  • 支持的拓扑结构

    星形
    总线形
    树形
    环状

  • 接口

    4 x 100BaseT(X) 端口(RJ45 接头)
    自动 MDI/MDI-X 连接

  • 端口组合

    1(输入)、3(输出)

  • 端口延迟

    每个端口 1 μs(大约)

  • ID 选择器

    有效地址范围:1 至 4095

  • 连接

    1 个可拆卸 4 触点接线端子

  • 输入电流

    0.13 A(最大值)

  • 输入电压

    12/24/48 VDC

  • 工作电压

    9.6 至 60 VDC

  • 过载电流保护

    支持

  • 反接保护

    支持

  • LED 指示灯

    PWR1、PWR2、RUN

  • 尺寸

    24.5 x 100 x 75 mm(0.96 x 3.94 x 2.95 英寸)

  • 重量

    245 g (0.54 lb)

  • 线缆长度

    100 m

  • 外壳

    金属

  • 安装

    导轨式安装
    壁挂式安装(附可选套件)

  • 工作温度

    标温型号:-10 至 60°C(14 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 安全

    UL 61010-2-201
    EN 62368-1

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 22/32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6
    IEC 60068-2-64

  • 自由落体

    ISTA-1A(含包装)

  • 时间

    8,718,114 小时

  • 标准

    Telcordia (Bellcore),GB
