ioPAC 6500 系列 (65M) 背板模块

用于模块化可编程 IIN 控制器的背板模块

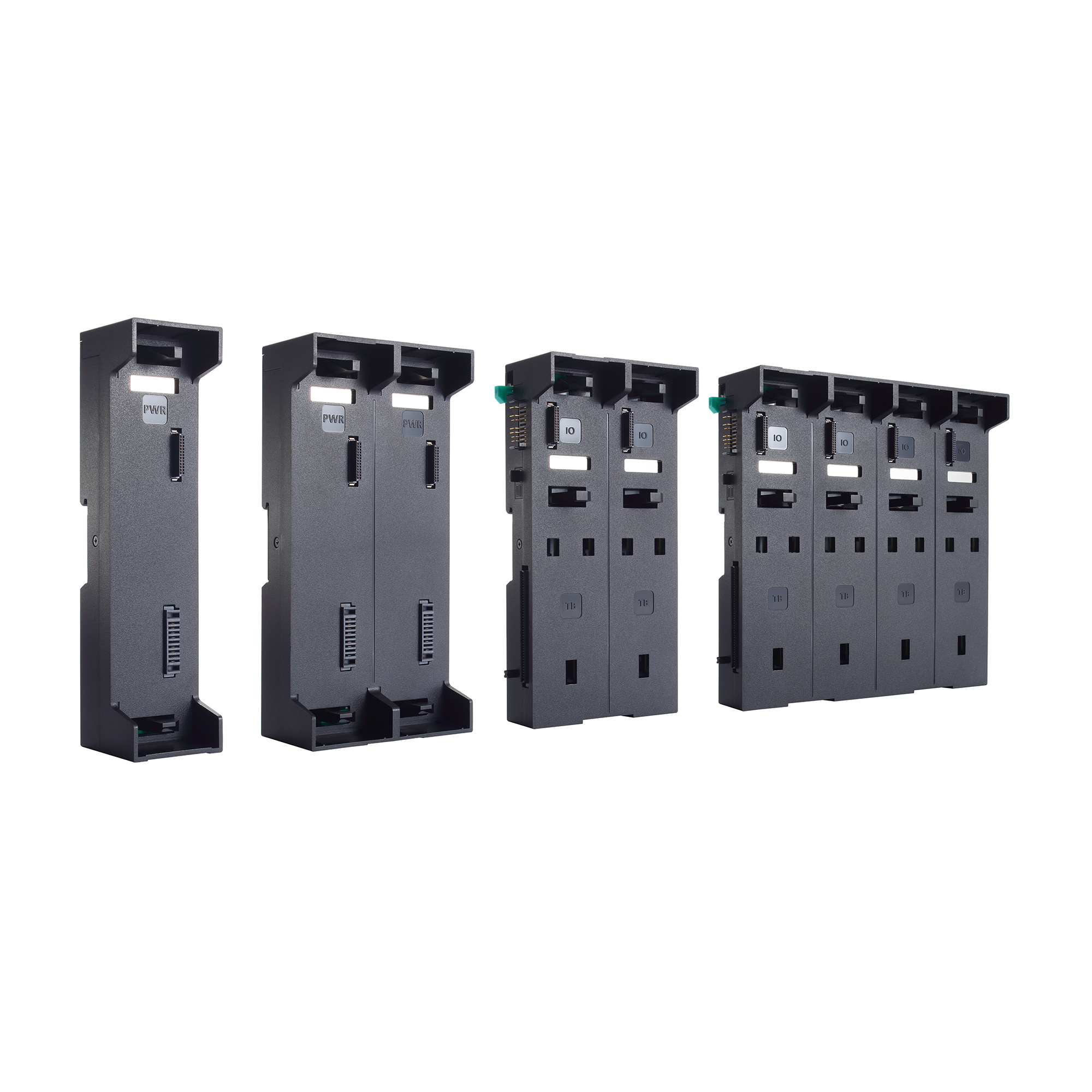

moxa-iopac-6500-series-65m-backplane-modules-image-(1).jpg | Moxa

特点和优势

  • 支持多种 IT/OT 协议，实现 SCADA、工厂信息系统和云应用程序之间的无缝通信
  • 无需工具即可完成硬件安装，并支持热插拔设计，最大限度提升工作效率
  • 采用完全模块化设计，提供极高的部署灵活性
  • 支持 Turbo Ring、Turbo Chain 以及 RSTP/STP 网络冗余
  • IINxpress IDE 工具集成 IEC 61131-3 编程、配置和协议服务，简化工作流程并减少编程工作量
  • 依据 IEC 62443-4-2 SL2 标准开发，为关键应用提供安全基础

认证

  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

联系销售人员

介绍

ioPAC 6500 系列是一款新一代基于 Linux 系统的控制器，内置二层网管型交换机。该系列配备 Arm Cortex-A53 四核 CPU，可提供强劲的性能表现。

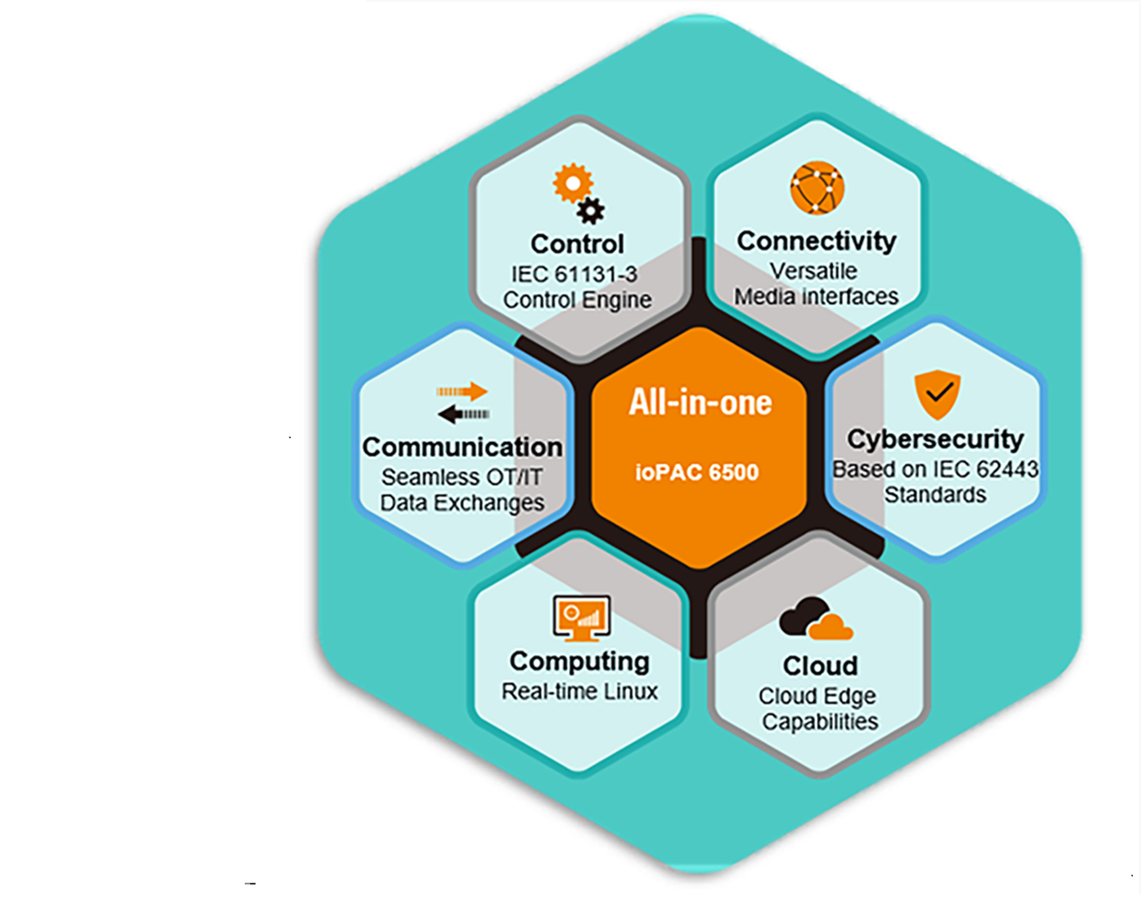

6C 核心能力

ioPAC 6500 系列能为您的项目提供以下核心功能：

  • 控制 (Control)：实现对设备的精准控制

  • 通信 (Communication)：支持多种协议，可连接其他设备与系统

  • 计算 (Computing)：提供计算和数据处理应用支持

  • 连接 (Connectivity)：ioPAC 6500 系列支持多种媒体接口

  • 云 (Cloud)：支持云连接和云边缘计算

  • 网络安全 (Cybersecurity)：具备保护设备和数据的安全功能

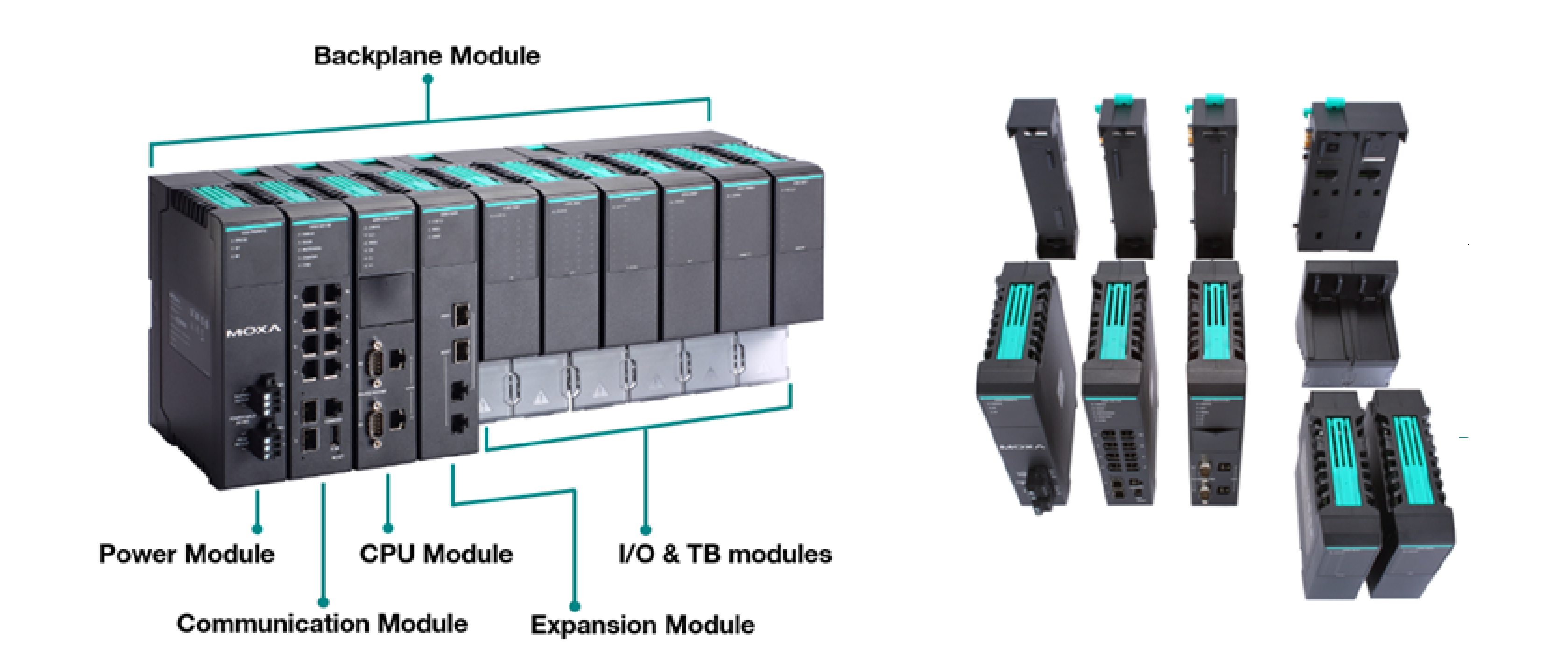

完全模块化设计

ioPAC 6500 系列采用独特的乐高式机械设计，既可实现灵活部署，又能最大程度减少安装工作量。该系列可分为以下组件：背板模块、电源模块、通信模块、CPU 模块、I/O 模块和接线端子模块。







IEC 61131-3 自动化编程

IoPAC 6500 系列具备基于 IEC 61131-3 标准的自动化编程功能，为自动化设计提供灵活性，并在语法与语义上保持一致，促进系统间的互操作性，从而降低自动化项目的开发复杂度。共有五种语言可供选择：分别为 LD、FBD、SFC、IL 和 ST。自动化专业人员能够根据自身需求选择最适合的编程语言。



  • 电源功耗

    65M-BMIO02：0.093 A @ 12 VDC
    65M-BMIO04：0.117 A @ 12 VDC

  • 插槽

    65M-BMPW01-CT-T：1（用于电源模块）
    65M-BMPW02-CT-T：2（用于电源模块）
    65M-BMCM01-CT-T：1（用于通信模块）
    65M-BMCM02-CT-T：2（用于通信模块）
    65M-BMCPU01-CT-T：1（用于 CPU 模块）
    65M-BMCPU02-CT-T：2（用于 CPU 模块）
    65M-BMIO02-CT-T：2（用于 IO 模块）
    65M-BMIO04-CT-T：4（用于 IO 模块）

  • 外壳

    塑料

  • 尺寸

    65M-BMPW01-CT-T/BMCM01-CT-T/BMCPU01-CT-T：
    43 x 177 x 45.5 mm（1.69 x 6.97 x 1.79 英寸）
    65M-BMPW02-CT-T/BMCM02-CT-T/BMCPU02-CT-T/BMIO02-CT-T：
    86 x 177 x 45.5 mm（3.39 x 6.97 x 1.79 英寸）
    65M-BMIO04-CT-T：
    172 x 177 x 45.5 mm（6.77 x 6.97 x 1.79 英寸）

  • 重量

    65M-BMPW01-CT-T：162 g (0.36 lb)
    65M-BMPW02-CT-T：320 g (0.71 lb)
    65M-BMCM01-CT-T：169 g (0.37 lb)
    65M-BMCM02-CT-T：330 g (0.73 lb)
    65M-BMCPU01-CT-T：170 g (0.37 lb)
    65M-BMCPU02-CT-T：325 g (0.72 lb)
    65M-BMIO02-CT-T：205 g (0.45 lb)
    65M-BMIO04-CT-T：395 g (0.87 lb)

  • 安装

    导轨式安装
    机架式安装（附可选套件）

  • 工作温度

    -40 至 75°C（-40 至 167°F）
    注意：当环境温度高于 65°C 时，需要适当的空气流通

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 海拔

    2000 m 如果您需要能在更高海拔地区正常运行的产品，请联系 Moxa。

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
    IEC 61000-4-4 EFT：电源：(DC) 1 kV；信号：1 kV
    IEC 61000-4-5 Surge：电源：(DC) 0.5 kV L-N、1 kV L/N-PE；信号：1 kV；IO：0.5 kV
    IEC 61000-4-6 CS：电源：10 Vrms；信号：10 Vrms
    IEC 61000-4-8 PFMF：30 A/m

  • 安全

    UL 61010-1
    UL 61010-2-201

  • 冲击

    IEC 60068-2-27
    半正弦波；加速度：15 g；时间：11 ms

  • 振动

    IEC 60068-2-6
    导轨式安装：
    7 mm 峰峰值 (p-p)（2 至 8.42 Hz），1 g（8.42 至 150 Hz）
    机架式安装（附可选套件）：
    7 mm 峰峰值 (p-p)（2 至 8.42 Hz），0.5 g（8.42 至 150 Hz）

  • 包装振动试验

    ISTA 1A

  • 包装掉落试验

    ISTA 1A

  • 时间

    65M-BMPW01-CT-T：1,130,092,735 小时
    65M-BMPW02-CT-T：1,382,748,219 小时
    65M-BMCM01-CT-T：1,856,744,727 小时
    65M-BMCM02-CT-T：1,856,744,727 小时
    65M-BMCPU01-CT-T：5,032,783,357 小时
    65M-BMCPU02-CT-T：3,554,206,267 小时
    65M-BMIO02-CT-T：6,140,939 小时
    65M-BMIO04-CT-T：6,124,471 小时

  • 标准

    Telcordia 标准 SR-332

软件、固件和驱动程序

筛选

全部 软件包
名称 类型 校驗和 版本 操作系统 发布日期
ioPAC 6500 Series MIB file
95.6 KB 		软件包
SHA-512
v1.0
2025年8月20日 2025年8月20日 发布说明
ioPAC 6500 Series HART DTM
7.9 MB 		软件包
SHA-512
v1.1
2025年7月24日 2025年7月24日 发布说明

支持文件

筛选

全部 产品资料表 声明书 QIG
名称 类型 语言 版本 发布日期
ioPAC 6500 (65M) Power and Power Backplane Modules Quick Installation Guide
902.2 KB 		QIG 英文 v1.0 2025年11月7日 2025年11月7日
ioPAC 6500 (65M) Switch and Communication Backplane Modules Quick Installation Guide
1.2 MB 		QIG 英文 v1.0 2025年11月7日 2025年11月7日
ioPAC 6500 (65M) IO, IO Backplane, and Terminal Block Modules Quick Installation Guide
1.9 MB 		QIG 英文 v1.2 2025年11月7日 2025年11月7日
ioPAC 6500 (65M) Expansion and Expansion Backplane Modules Quick Installation Guide
1.5 MB 		QIG 英文 v1.1 2025年11月7日 2025年11月7日
Declaration of Conformity (EU/UK) for ioPAC 6500 Series with 65M Modules
363.7 KB 		声明书 英文 v1.0 2025年8月18日 2025年8月18日
Datasheet for ioPAC 6500 Series (65M) Backplane Modules
4.7 MB 		产品资料表 英文 v1.0 2025年3月17日 2025年3月17日
QIG for ioPAC 6500 Series (65M) Power and Backplane Modules
947.0 KB 		QIG 英文 v1.0 2025年3月17日 2025年3月17日

可用型号 (8)

显示图片
比较

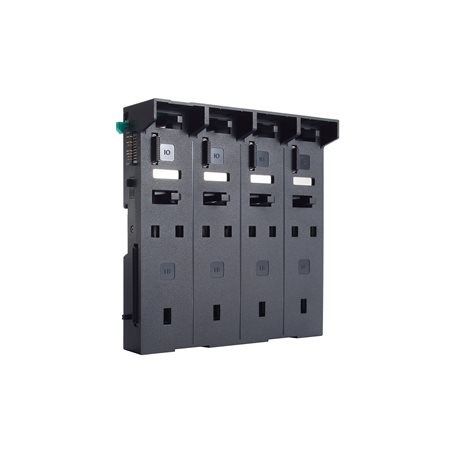

moxa-65m-bmio04-ct-t-image.jpg | Moxa65M-BMIO04-CT-T
比较
moxa-65m-bmpw01-ct-t-image.jpg | Moxa65M-BMPW01-CT-T
比较
moxa-65m-bmpw02-ct-t-image.jpg | Moxa65M-BMPW02-CT-T
比较
moxa-65m-bmcm01-ct-t-image.jpg | Moxa65M-BMCM01-CT-T
插槽4121
支持的模块IO电源电源通信
保护涂层是是是是
工作温度-40 ~ 75°C-40 ~ 75°C-40 ~ 75°C-40 ~ 75°C
添加至询价查看询价添加至询价查看询价添加至询价查看询价添加至询价查看询价
比较
moxa-65m-bmcm02-ct-t-image.jpg | Moxa65M-BMCM02-CT-T
比较
moxa-65m-bmcpu01-ct-t-image.jpg | Moxa65M-BMCPU01-CT-T
比较
moxa-65m-bmcpu02-ct-t-image.jpg | Moxa65M-BMCPU02-CT-T
比较
moxa-65m-bmio02-ct-t-image.jpg | Moxa65M-BMIO02-CT-T
插槽2122
支持的模块通信CPUCPUIO
保护涂层是是是是
工作温度-40 ~ 75°C-40 ~ 75°C-40 ~ 75°C-40 ~ 75°C
添加至询价查看询价添加至询价查看询价添加至询价查看询价添加至询价查看询价
