TL3 型号：
11 代 Intel® Core™ i3-1115G4E (2C/4T, 6M, 2.2 GHz)
TL7 型号：
11 代 Intel® Core™ i7-1185G7E (4C/8T, 12M, 1.8 GHz)

SODIMM DDR4 插槽 x 2（最大 64 GB，16 GB 预装）

16 GB DDR4

2.5 英寸 SSD 插槽 x 2（可热插拔）
M.2 M key 2280 插槽 x 1（NVMe；128 GB 预装）

M.2 M key 128 GB SSD

Windows 11 IoT Enterprise LTSC 2024 64 位
Windows 10 IoT Enterprise LTSC 2021 64 位

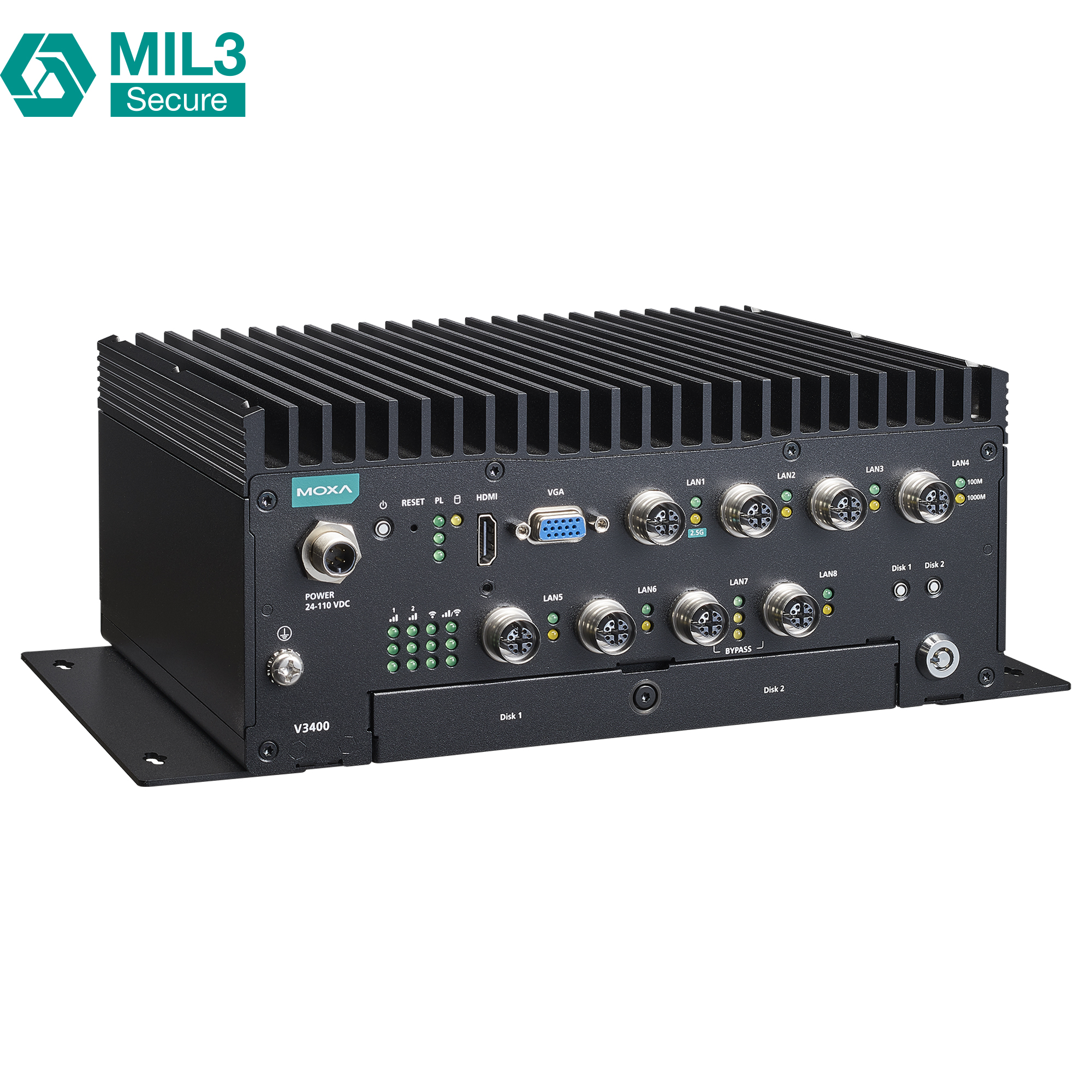

Moxa 工业 Linux 3（Debian 11，内核 5.10，EOL 2031）

支持的 Linux 驱动程序：
Debian 12
Ubuntu 22.04 LTS (HWE)

磁盘热插拔、复位、电源

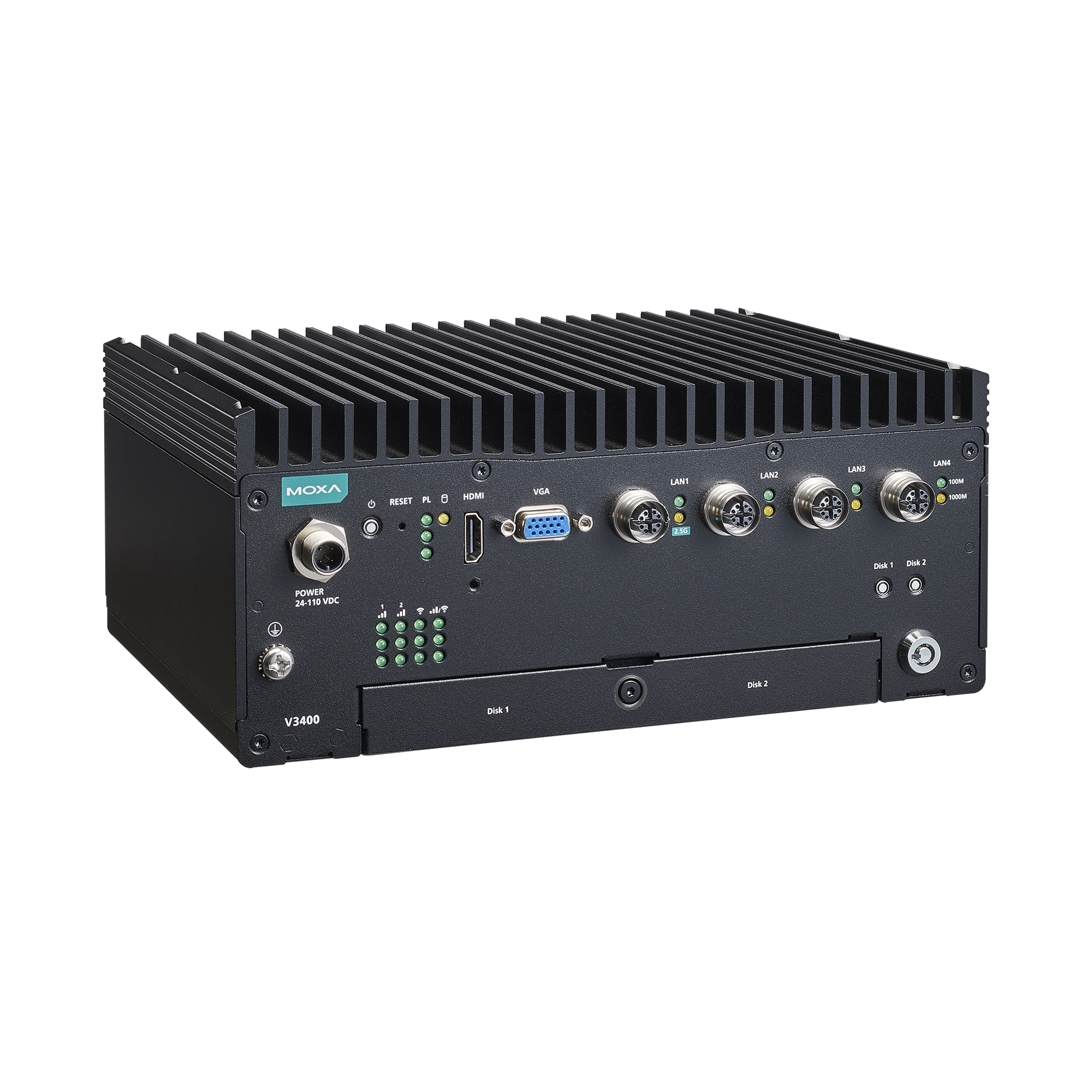

V3404 型号：
自动感应 10/100/1000 Mbps x 3
自动感应 1000/2500 Mbps x 1

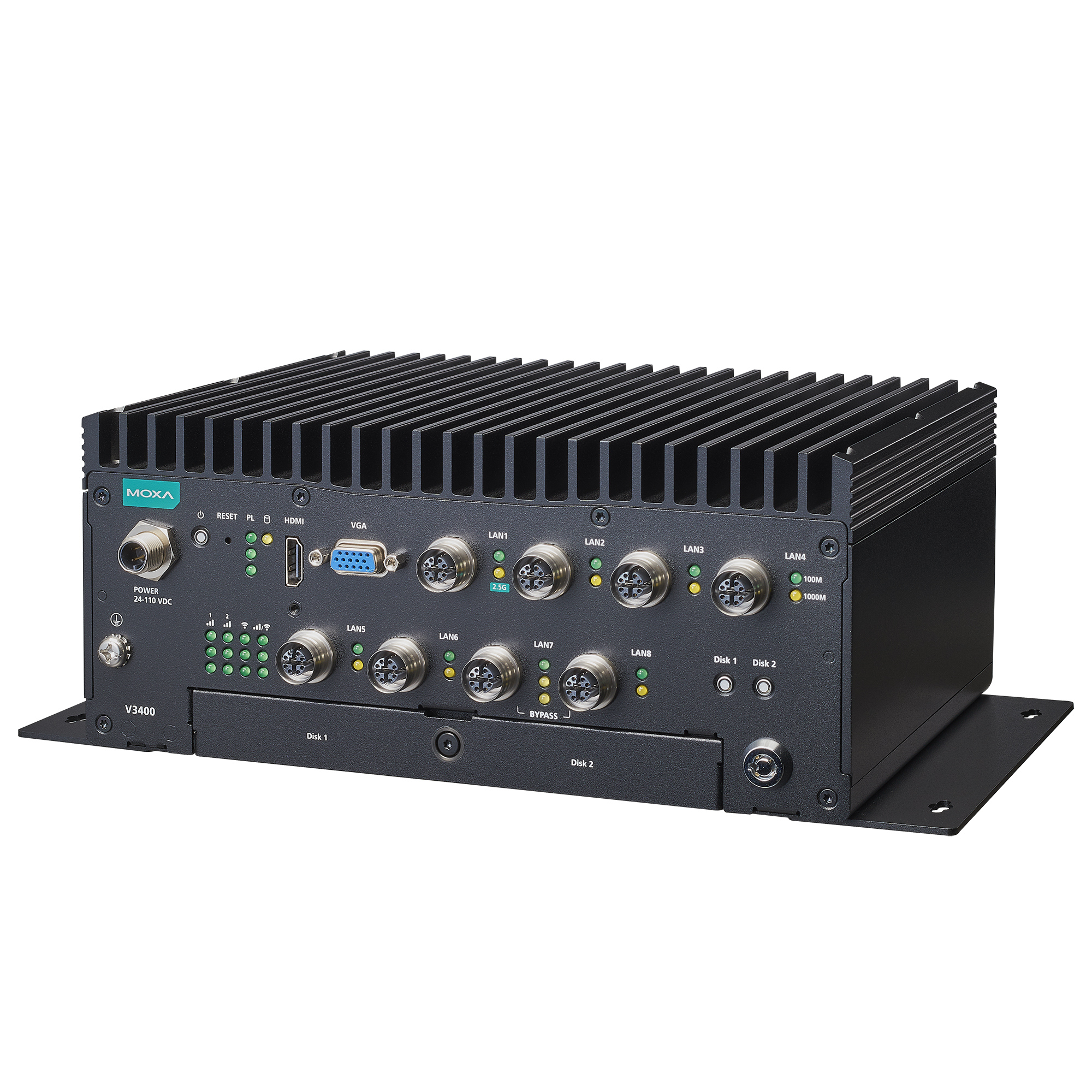

V3408 型号：
自动感应 10/100/1000 Mbps x 7
自动感应 1000/2500 Mbps x 1

RS-232/422/485 端口 x 2（软件可选，DB9 公头接头）

DI x 2

DO x 2

USB 3.0 接口 x 2，type A 接头

VGA x 1，15-pin D-sub 接头（母头）
HDMI x 1，HDMI 接头(type A)

M.2 B key 3052 插槽 x 2（用于 5G，配备 2 张 Nano SIM 卡，预装 1 个 5G 模块）
M.2 E key 插槽 x 1（用于 Wi-Fi 6，1 个 Wi-Fi 6 模块预装）
mPCIe 插槽 x 1（用于 4G，配备 2 张 Nano SIM 卡或 Wi-Fi 5）

5G x 1（M.2 B key 3052 插槽）
Wi-Fi 6 x 1（M.2 E key 插槽）

QMA x 15
7 个 QMA 接头预装 5G 和 Wi-Fi 6
8 个 QMA 接头，带盖，用于与可选的无线配件包配合使用

Nano

6

TPM v2.0

M12 X-coded 推拉式（母头）

50 bps 至 115.2 kbps

DB9 公头

接触：6 kV；空气：8 kV（3 级）

2 kV

5、6、7、8

1、1.5、2

无、偶、奇、Space、Mark

RTS/CTS、XON/XOFF
RS-485 数据流向自动控制 (ADDC)
RTS Toggle（仅限 RS-232）

TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

Tx+、Tx-、Rx+、Rx-、GND

Data+、Data-、GND

Tx+、Tx-、Rx+、Rx-、GND

螺丝紧固 Euroblock 端子

3k VDC

干接点
湿接点 (NPN)

逻辑 0：靠近 GND
逻辑 1：打开

逻辑 0：10 至 30 VDC
逻辑 1：0 至 3 VDC

螺丝紧固 Euroblock 端子

每个通道 200 mA

Sink（漏型）

0 至 30 VDC

3k VDC

NSA 和 SA 频段：
n1 (2100 MHz)、n2 (1900 MHz)、n3 (1800 MHz)、n5 (850 MHz)、n7 (2600 MHz)、n8 (900 MHz)、n12 (700 MHz)、n13 (700 MHz)、n14 (700 MHz)、n18 (800 MHz)、n20 (800 MHz)、n25 (1900 MHz)、n26 (850 MHz)、n28 (700 MHz)、n29 (700 MHz)、n30 (2300 MHz)、n38 (2600 MHz)、n40 (2300 MHz)、n41 (2500 MHz)、n48 (3600 MHz)、n66 (1700 MHz)、n71 (600 MHz)、n75 (1500 MHz)、n77 (3700 MHz)、n78 (3500 MHz)、n79 (4500 MHz)

B1 (2100 MHz)、B2 (1900 MHz)、B3 (1800 MHz)、B4 (1700 MHz)、B5 (850 MHz)、B7 (2600 MHz)、B8 (900 MHz)、B12 (700 MHz)、B13 (700 MHz)、B14 (700 MHz)、B17 (700 MHz)、B18
(800 MHz)、B19 (800 MHz)、B20 (800 MHz)、B25 (1900 MHz)、B26 (850 MHz)、B28 (700 MHz)、B29 (700 MHz)、B30 (2300 MHz)、B32 (1500 MHz)、B34 (2000 MHz)、B38 (2600 MHz)、B39 (1900 MHz)、B40 (2300 MHz)、B41 (2500 MHz)、B42 (3500 MHz)、B43 (3600 MHz)、B46 (5200 MHz)、B48 (3600 MHz)、B66 (1700 MHz)、B71 (600 MHz)

频段 1 (2100 MHz)、频段 2 (1900 MHz)、频段 3 (1800 MHz)、频段 4 (1700 MHz)、频段 5 (850 MHz)、频段 7 (2600 MHz)、频段 8 (900 MHz)、频段 9 (1800 MHz)、频段 12 (700 MHz)、频段 13 (700 MHz)、频段 14 (700 MHz)、频段 18 (850 MHz)、频段 19 (850 MHz)、频段 20 (800 MHz)、频段 25 (1900 MHz)、频段 26 (850 MHz)、频段 28 (700 MHz)

频段 1 (2100 MHz)、频段 2 (1900 MHz)、频段 4 (1700 MHz)、频段 5 (850 MHz)、频段 6 (850 Mhz)、频段 8 (900 MHz)、频段 19 (850 MHz)

频段 1 (2100 MHz)、频段 2 (1900 MHz)、频段 4 (1700 MHz)、频段 5 (850 MHz)、频段 6 (850 Mhz)、频段 8 (900 MHz)、频段 19 (850 MHz)

频段 2 (PCS_1900)、频段 3 (DCS_1800)、频段 5 (GSM_850)、频段 8 (EGSM_900)

5G 模块：
IPEX MHF4 转 QMA 电缆 x 5（其中 4 根用于数据传输，1 根用于 GNSS）
LTE 模块：
IPEX MHF 转 QMA 电缆 x 3（其中 2 根用于数据传输，1 根用于 GNSS）

5G 模块：
宽频 GNSS：1559 至 1606 MHz（推荐）GPS：BW NB GPS 2.046 MHz
（中间频率 1575.42 MHz）
GLONASS：
约为 BW 8.3 Mhz（1597.05 至to 1606 MHz）BeiDou：4.092 MHz BW（1559.05 至 1563.14 MHz）Galileo：4.092 MHz BW（中间频率 1575.42 MHz）
LTE 模块：
宽频 GNSS：1559 至 1606 MHz（推荐）先进的 GNSS 解决方案，配备 GPS/GLONASS/BeiDou/Galileo/QZSS

5G 模块：
有源天线（默认）
7.5 dB < 增益 < 26 dB 用于标准性能
1.5 dB < 增益 < 7.5 dB 用于标准性能
通过 AT 命令进行配置
无源天线：
1.5 dBi < 增益 < 3dBi
LTE 模块：
类型14 dBi < 增益 < 17 dBi（外部有源天线，配备 GNSS 预滤波器

5G 模块：
热启动：1 s
温启动：27 s
冷启动：28 s
Open Sky，即 TTFF
LTE 模块：
热启动：1.1s
温启动：22.1s
冷启动：29.9s
GPS + GLONASS 模拟器测试

5G 模块：
冷启动：-146 dBm
监测：-161 dBm
采集：-148 dBm
LTE 模块：
冷启动：-145 dBm
监测：-160 dBm
采集：-147 dBm

1 Hz
（最小值）

Wi-Fi 6 模块：
802.11a/b/g/n/ac/ax
Wi-Fi 5 模块：
802.11ac/a/b/g/n

Wi-Fi 6 模块：
2.4 GHz/5 GHz/6 GHz
Wi-Fi 5 模块：
2.4 GHz/5 GHz

Wi-Fi 6 模块：
IPEX MHF4 转 QMA 线缆 x 2
Wi-Fi 5 模块：
IPEX MHF 转 QMA 线缆 x 2

电源 x 1
存储 x 1

每个端口 2 个（LAN1：1000/2500 Mbps，LAN2 至 LAN8：100/1000 Mbps）
每个 LAN 旁路对 1 个 (LAN7 - LAN8)

每个端口 2 个 (Tx, Rx)

每个连接 3

3

24 至 110 VDC

M12 A-coded 公头接头

V3404 型号：74.4 W（最大值）
V3408 型号：76.8 W（最大值）

铝

IP30

106 x 250 x 180 mm（4.20 x 9.84 x 7.09 英寸）

产品净重：5.2 kg (11.461 lb)
带壁挂式套件的产品：5.5 kg (12.13 lb)

壁挂式

-40 至 70°C（-40 至 158°F）
（配备两个 5G 和一个 Wi-Fi 6 模块）

-40 至 85°C（-40 至 185°F）

5 至 95%（非冷凝）

EN 55032/35

CISPR 32，FCC Part 15B Class A

IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：2 kV
IEC 61000-4-5 Surge：电源：2 kV，信号：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF

EN 62368-1
IEC 62368-1
UL 62368-1

EN 45545-2:2020

EN 50121-4
EN 50121-3-2
EN 50155:2017

IEC 60068-2-27，IEC 61373

IEC 60068-2-64，IEC 61373

CE
UKCA
FCC

EN 301 489-1/-17/-19/-52
EN 62311
EN 300 328 (WLAN 2.4G)
EN 301 893 (WLAN 5G)
EN 303 687 (WLAN 6 GHz)
EN 301 908-1
EN 303 413
EN 301 511（仅限带 LTE 的型号）
FCC
UKCA

RoHS、CRoHS、WEEE

V3404 型号：764,543 小时
V3408 型号：654,694 小时

Telcordia (Bellcore)、GB、GC

3 年

请参阅 www.moxa.com.cn/warranty
