AWK-1131A 系列

入门级 IEEE 802.11a/b/g/n 工业无线 AP/client

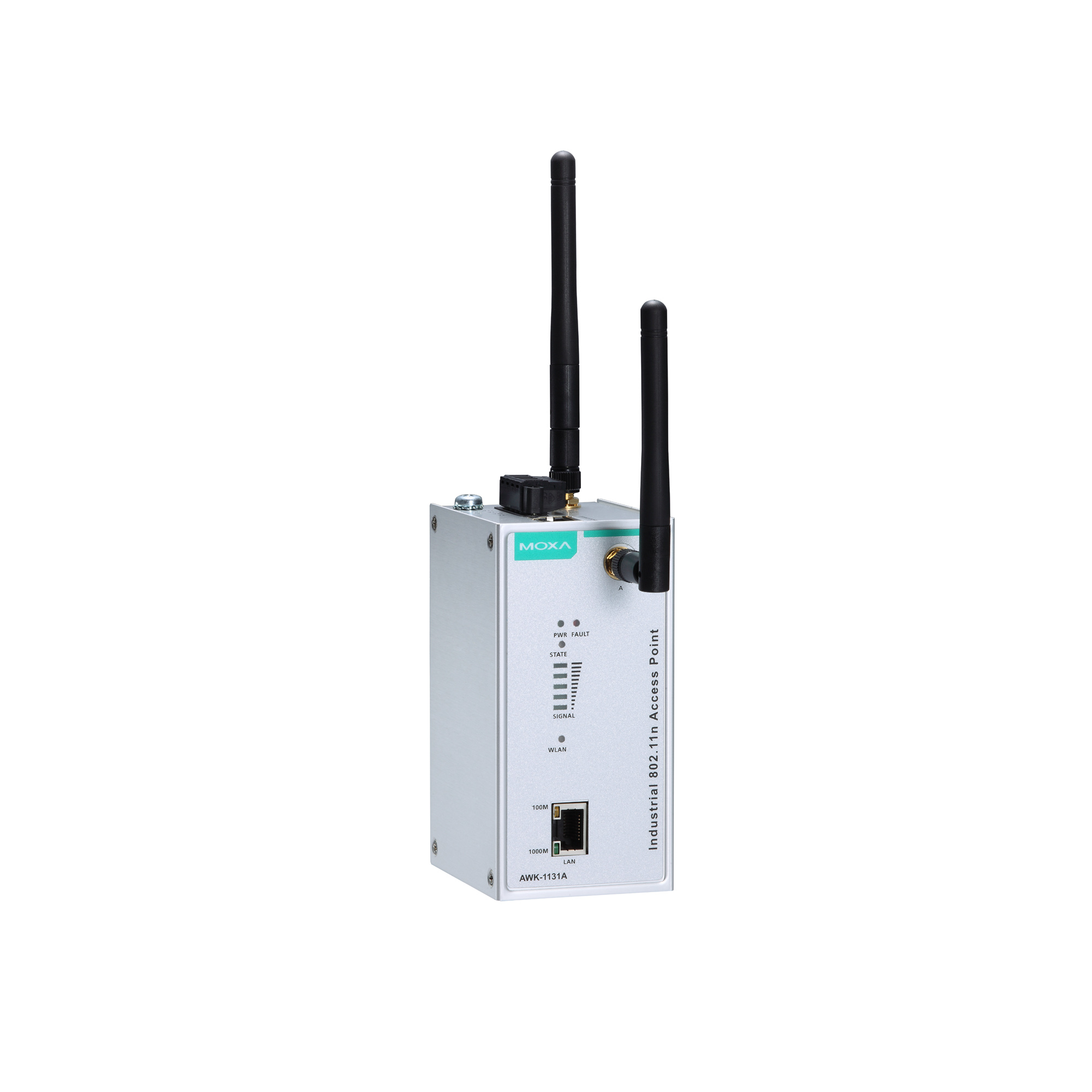

moxa-awk-1131a-series-image-1-(1).jpg | Moxa

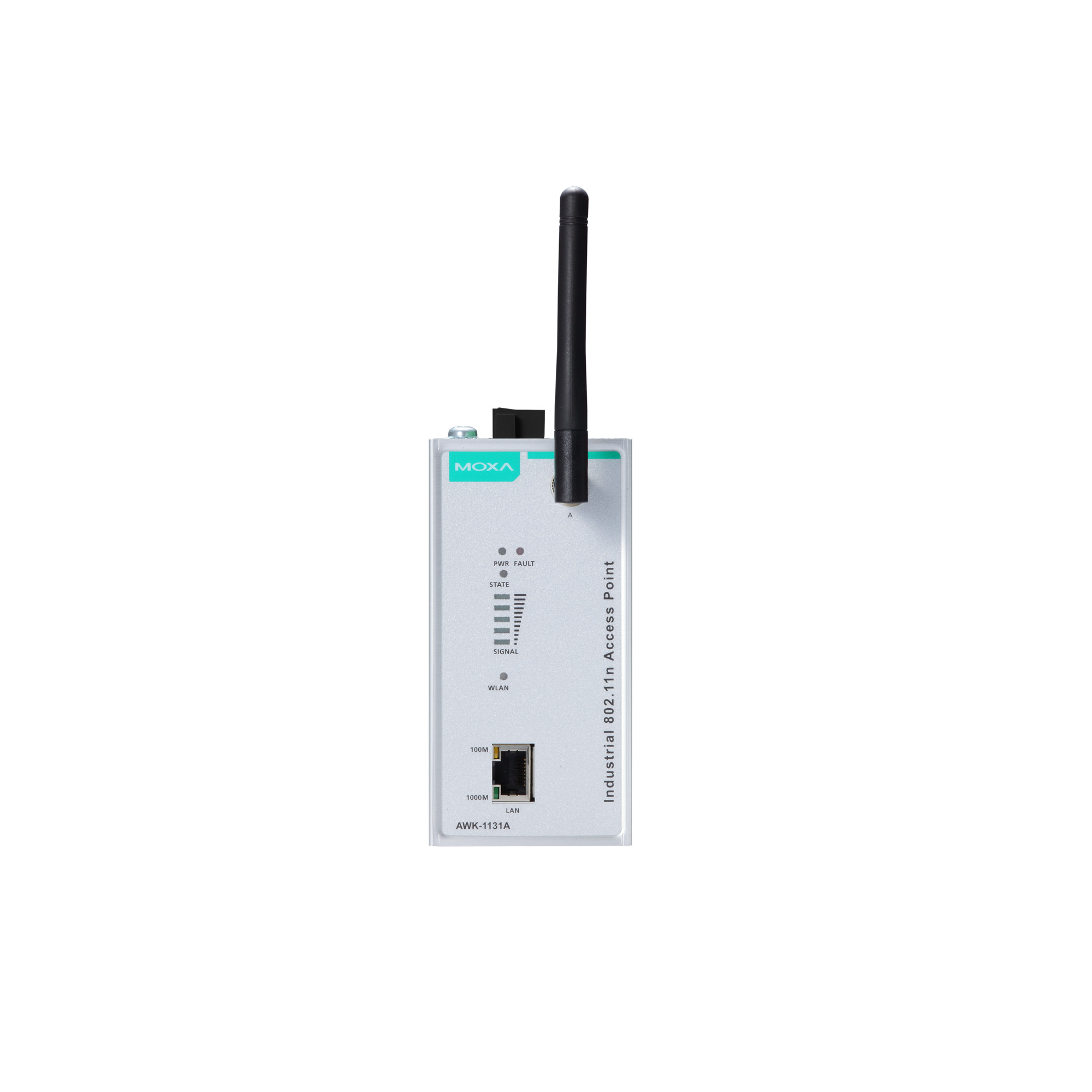

moxa-awk-1131a-series-image-2-(1).jpg | Moxa

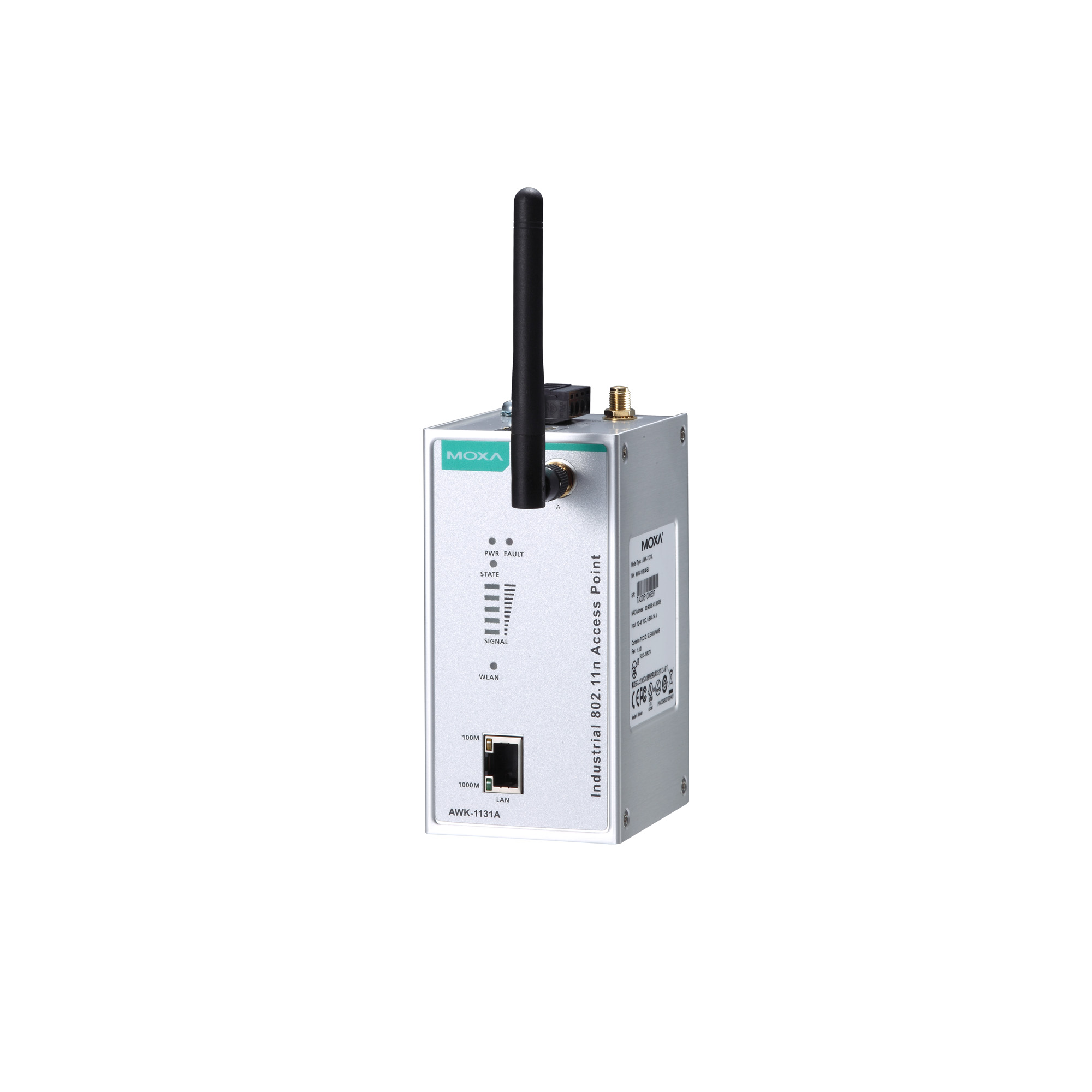

moxa-awk-1131a-series-image-3-(1).jpg | Moxa

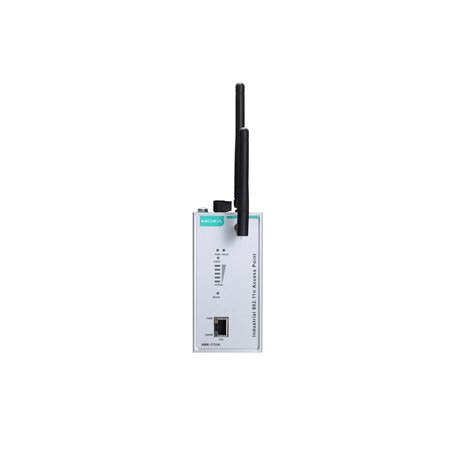

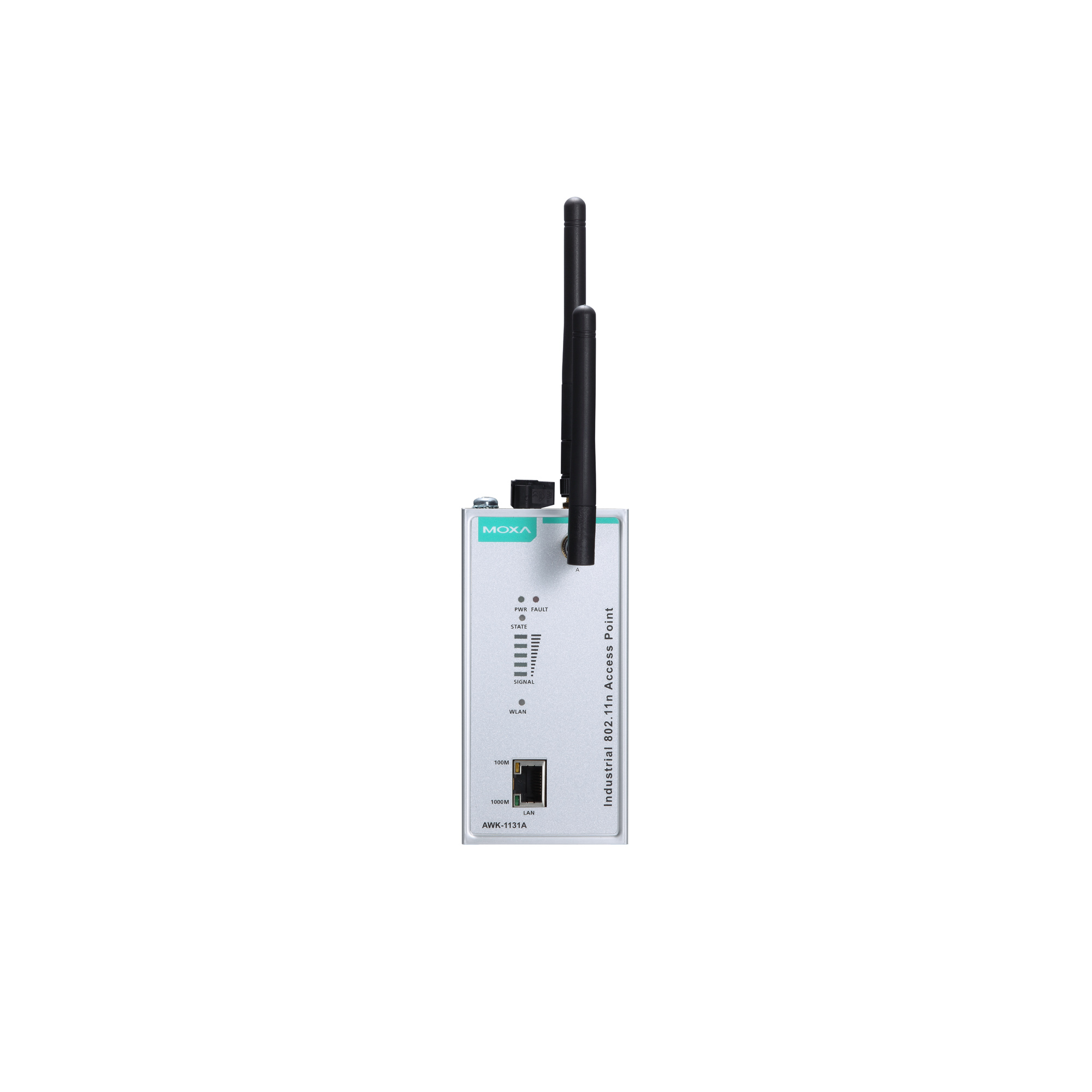

moxa-awk-1131a-series-image-4-(1).jpg | Moxa

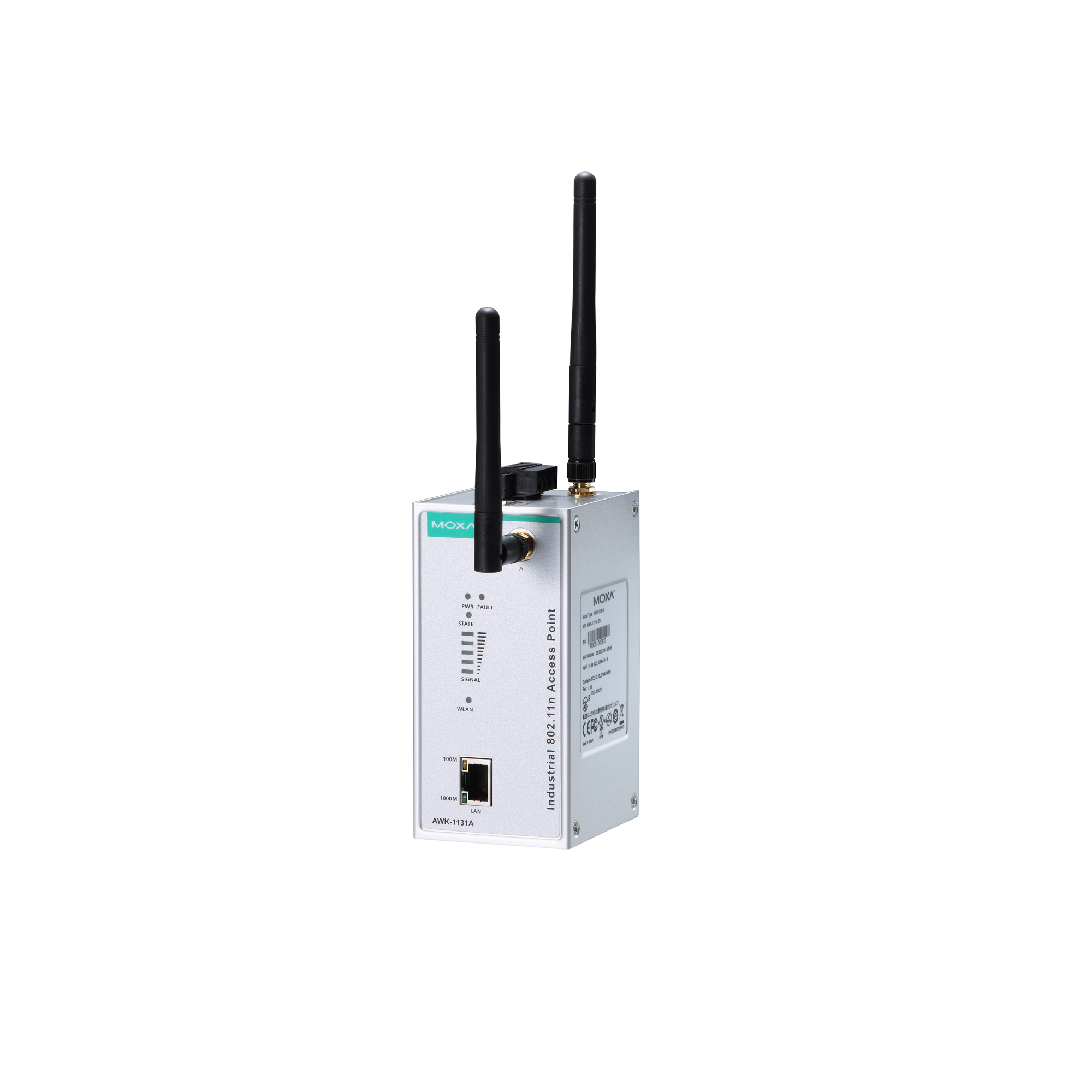

moxa-awk-1131a-series-image-5-(1).jpg | Moxa

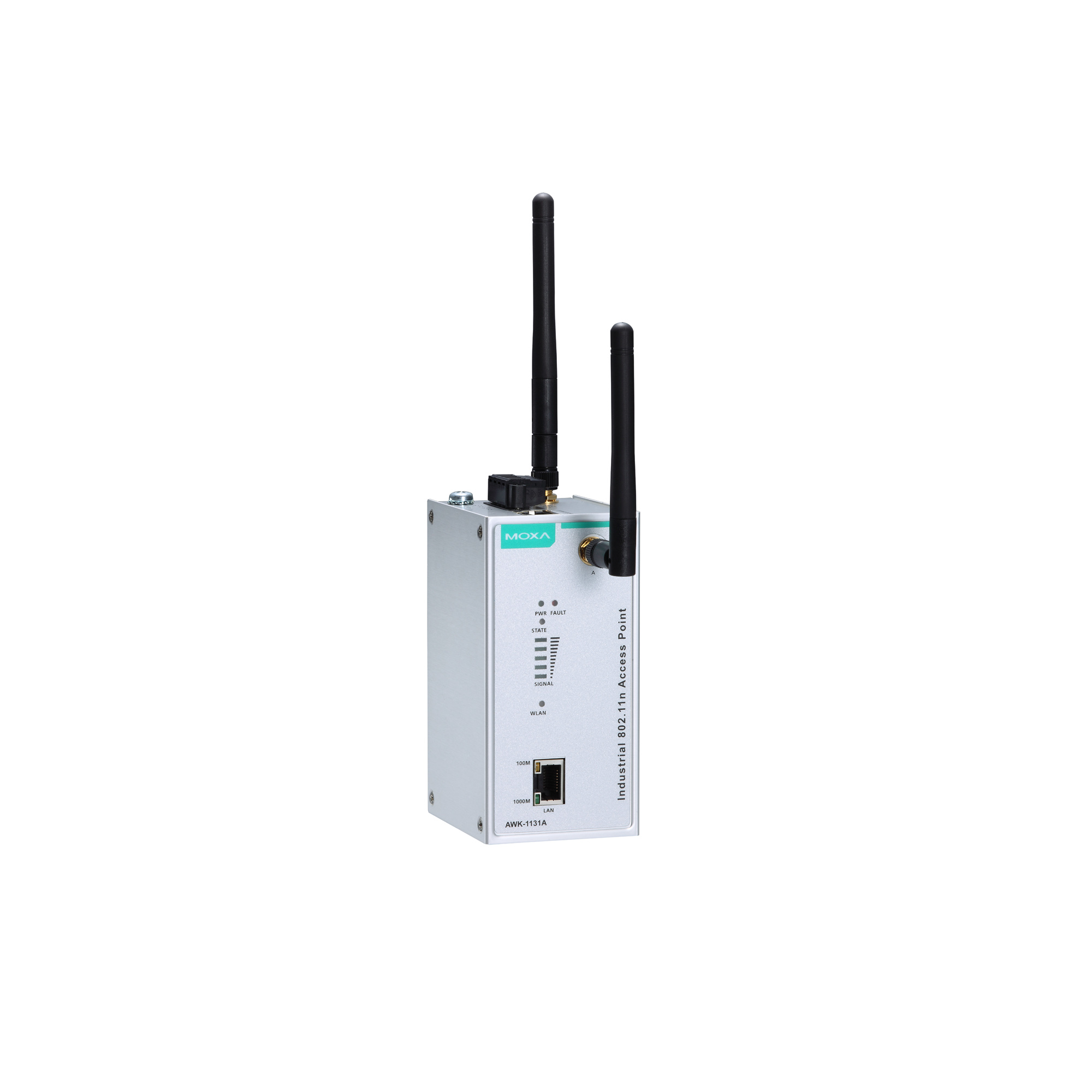

moxa-awk-1131a-series-image-6-(1).jpg | Moxa

特点和优势

  • 支持 IEEE 802.11a/b/g/n AP/client
  • 基于客户端的毫秒级 Turbo Roaming 快速漫游 此处所示 Turbo Roaming 恢复时间是在优化条件下,配置无干扰 20-MHz RF 信道、WPA2-PSK 安全和默认 Turbo Roaming 参数的 AP 上记录的测试结果平均值。客户端配置 100 Kbps 流量负载的 3 个信道漫游。其他条件也可能影响漫游性能。有关 Turbo Roaming 参数设置的更多信息,请参阅产品手册。
  • 集成天线和电源隔离保护设计
  • 支持 5 GHz DFS 信道

认证

  • moxa-wi-fi-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

AWK-1131A 工业无线 AP/client 支持 IEEE 802.11n 技术,数据传输速率高达 300 Mbps,满足了业界不断增长的快速数据传输要求。AWK-1131A 的工作温度、电源输入电压、浪涌、ESD 和振动均符合工业标准及认证。两路冗余直流双电源输入提高了供电的可靠性。AWK-1131A 可以在 2.4 或 5 GHz 频段上运行,并且向后兼容现有的 802.11a/b/g 设备,确保您的无线部署能够满足未来需求。



更高数据传输速率,更强频段能力

  • 高速无线连接,数据传输速率高达 300 Mbps

  • MIMO 技术,提高多数据流的传输和接收能力

  • 信道绑定技术,增加信道频宽

  • 支持灵活频段选择,建立 DFS 无线通信网络



工业级应用规格

  • 冗余直流电源双输入

  • 配备隔离保护设计,增强环境干扰抗性

  • IP30 等级紧凑型铝制外壳



  • WLAN 标准

    802.11a/b/g/n
    802.11i 无线安全

  • 调制类型

    DSSS
    OFDM
    MIMO-OFDM

  • 适用于美国的频段(20 MHz 运行信道)

    2.412 至 2.462 GHz(11 个信道)
    5.180 至 5.240 GHz(4 个信道)
    5.260 至 5.320 GHz(4 个信道) DFS(动态频率选择)信道支持:AP 模式下,当检测到雷达信号时,设备将自动切换到另一个信道。但是根据规定,切换信道后,在开始服务之前需要 60 秒的可用性检查周期。
    5.500 至 5.700 GHz(11 个信道) DFS(动态频率选择)信道支持:AP 模式下,当检测到雷达信号时,设备将自动切换到另一个信道。但是根据规定,切换信道后,在开始服务之前需要 60 秒的可用性检查周期。
    5.745 至 5.825 GHz(5 个信道)

  • 适用于欧盟的频段(20 MHz 运行信道)

    2.412 至 2.472 GHz(13 个信道)
    5.180 至 5.240 GHz(4 个信道)
    5.260 至 5.320 GHz(4 个信道) DFS(动态频率选择)信道支持:AP 模式下,当检测到雷达信号时,设备将自动切换到另一个信道。但是根据规定,切换信道后,在开始服务之前需要 60 秒的可用性检查周期。
    5.500 至 5.700 GHz(11 个信道) DFS(动态频率选择)信道支持:AP 模式下,当检测到雷达信号时,设备将自动切换到另一个信道。但是根据规定,切换信道后,在开始服务之前需要 60 秒的可用性检查周期。

  • 适用于日本的频段(20 MHz 运行信道)

    2.412 至 2.484 GHz(14 个信道)
    5.180 至 5.240 GHz(4 个信道)
    5.260 至 5.320 GHz(4 个信道) DFS(动态频率选择)信道支持:AP 模式下,当检测到雷达信号时,设备将自动切换到另一个信道。但是根据规定,切换信道后,在开始服务之前需要 60 秒的可用性检查周期。
    5.500 至 5.700 GHz(11 个信道) DFS(动态频率选择)信道支持:AP 模式下,当检测到雷达信号时,设备将自动切换到另一个信道。但是根据规定,切换信道后,在开始服务之前需要 60 秒的可用性检查周期。

  • 无线安全

    WEP 加密(64 位和 128 位)
    WPA/WPA2 企业版(IEEE 802.1X/RADIUS、TKIP、AES)
    WPA/WPA2 个人版

  • 传输速率

    802.11b:1 至 11 Mbps
    802.11a/g:6 至 54 Mbps
    802.11n:6.5 至 300 Mbps

  • 802.11a 传输器功率

    23±1.5 dBm @ 6 至 24 Mbps
    21±1.5 dBm @ 36 Mbps
    20±1.5 dBm @ 48 Mbps
    18±1.5 dBm @ 54 Mbps

  • 802.11n 传输器功率 (5 GHz)

    23±1.5 dBm @ MCS0/8 20 MHz
    18±1.5 dBm @ MCS7/15 20 MHz
    23±1.5 dBm @ MCS0/8 40 MHz
    17±1.5 dBm @ MCS7/15 40 MHz

  • 802.11b 传输器功率

    26±1.5 dBm @ 1 Mbps
    26±1.5 dBm @ 2 Mbps
    26±1.5 dBm @ 5.5 Mbps
    25±1.5 dBm @ 11 Mbps

  • 802.11g 传输器功率

    23±1.5 dBm @ 6 至 24 Mbps
    21±1.5 dBm @ 36 Mbps
    19±1.5 dBm @ 48 Mbps
    18±1.5 dBm @ 54 Mbps

  • 802.11n 传输器功率 (2.4 GHz)

    23±1.5 dBm @ MCS0/8 20 MHz
    18±1.5 dBm @ MCS7/15 20 MHz
    23±1.5 dBm @ MCS0/8 40 MHz
    17±1.5 dBm @ MCS7/15 40 MHz

  • 传输功率

  • 传输功率



  • 802.11a 接收灵敏度(在 5.680 GHz 测量)

    典型值 -90 @ 6 Mbps
    典型值 -88 @ 9 Mbps
    典型值 -88 @ 12 Mbps
    典型值 -85 @ 18 Mbps
    典型值 -81 @ 24 Mbps
    典型值 -78 @ 36 Mbps
    典型值 -74 @ 48 Mbps
    典型值 -72 @ 54 Mbps
    注意 由于信道 153 和 161 的接收灵敏度性能受到限制,建议避免在关键应用中使用这些信道。

  • 802.11n 接收灵敏度(5 GHz;在 5.680 GHz 测量)

    典型值 -69 dBm @ MCS7 20 MHz
    典型值 -71 dBm @ MCS15 20 MHz
    典型值 -63 dBm @ MCS7 40 MHz
    典型值 -68 dBm @ MCS15 40 MHz
    注意 由于信道 153 和 161 的接收灵敏度性能受到限制,建议避免在关键应用中使用这些信道。

  • 802.11b 接收灵敏度(在 2.437 GHz 测量)

    典型值 -93 dBm @ 1 Mbps
    典型值 -93 dBm @ 2 Mbps
    典型值 -93 dBm @ 5.5 Mbps
    典型值 -88 dBm @ 11 Mbps

  • 802.11g 接收灵敏度(在 2.437 GHz 测量)

    典型值 -88 dBm @ 6 Mbps
    典型值 -86 dBm @ 9 Mbps
    典型值 -85 dBm @ 12 Mbps
    典型值 -85 dBm @ 18 Mbps
    典型值 -85 dBm @ 24 Mbps
    典型值 -82 dBm @ 36 Mbps
    典型值 -78 dBm @ 48 Mbps
    典型值 -74 dBm @ 54 Mbps

  • 802.11n 接收灵敏度(2.4 GHz;在 2.437 GHz 测量)

    典型值 -70 dBm @ MCS7 20 MHz
    典型值 -69 dBm @ MCS15 20 MHz
    典型值 -67 dBm @ MCS7 40 MHz
    典型值 -67 dBm @ MCS15 40 MHz

  • WLAN 运行模式

    接入点,客户端,嗅探器

  • 天线

    外部、2/2 dBi、全向性

  • 天线接头

    2 RP-SMA 母头

  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3u,用于 100BaseT(X)
    IEEE 802.3ab,用于 1000BaseT(X)
    IEEE 802.1X,用于授权认证

  • 10/100/1000BaseT(X) 端口(RJ45 接头)

    1

  • 管理

    DHCP Server/Client、DNS、HTTP、IPv4、LLDP、Proxy ARP、SMTP、SNMPv1/v2c/v3、Syslog、TCP/IP、Telnet、UDP、VLAN、无线搜索工具、MXview、MXconfig

  • 安全

    HTTPS/SSL、RADIUS、SSH

  • 对时服务

    SNTP Client

  • 过滤

    ICMP、MAC 地址、IP 协议、基于端口

  • Console 端口

    RS-232,8-pin RJ45

  • LED 指示灯

    PWR、FAULT、STATE、SIGNAL、WLAN、LAN

  • 按钮

    复位按钮

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    58 x 115 x 70 mm(2.29 x 4.53 x 2.76 英寸)

  • 重量

    307 g (0.68 lb)

  • 安装

    导轨式安装,壁挂式安装(带可选套件)

  • 输入电流

    0.56 A @ 12 VDC,0.14 A @ 48 VDC

  • 输入电压

    12 至 48 VDC

  • 电源接头

    1 个可拆卸 4 触点接线端子

  • 电源功耗

    6.96 W(最大值)

  • 反接保护

    支持

  • 工作温度

    标准型号:0 至 60°C(32 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:1 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:1 kV
    IEC 61000-4-6 CS:3 V
    IEC 61000-4-8 PFMF

  • 无线电

    EN 300 328、EN 301 489-1/17、EN 301 893、FCC ID SLE-WAPN008、ANATEL、MIC、NCC、RCM、SRRC、WPC、KC、RCM

  • 安全

    EN 60950-1,UL 60950-1

  • 振动

    IEC 60068-2-6

  • 时间

    749,476 小时

  • 标准

    Telcordia SR332

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
MXview Trial Version
331.7 MB
软件包 v3.0
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
2019年3月21日 2019年3月21日 发布说明
Firmware for AWK-1131A Series
7.3 MB
固件 v1.19
2018年12月27日 2018年12月27日 发布说明
Library for AWK-1131A Series
122.9 KB
资源库 v1.19
2018年12月27日 2018年12月27日 发布说明
Wireless Search Utility
1.8 MB
管理工具 v2.6
  • Windows 2000
  • Windows 7
  • Windows 95
  • Windows 98
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2017年11月26日 2017年11月26日 发布说明
Turbo Roaming Analyzer
5.8 MB
管理工具 v1.0
2017年10月2日 2017年10月2日 发布说明

支持文件

名称 类型 语言 版本 发布日期
Manual for AWK-1131A Series
5.1 MB
手册 英文 v11.1 2019年6月20日 2019年6月20日
AWK-1131A 系列产品资料表
1.8 MB
产品资料表 中文 v2.2 2019年6月17日 2019年6月17日
2D CAD for AWK-1131A
279.8 KB
2D CAD 英文 2019年2月28日 2019年2月28日
QIG for AWK-1131A Series
1.4 MB
QIG 英文 v7.0 2017年5月8日 2017年5月8日

可用型号 (6)

显示图片

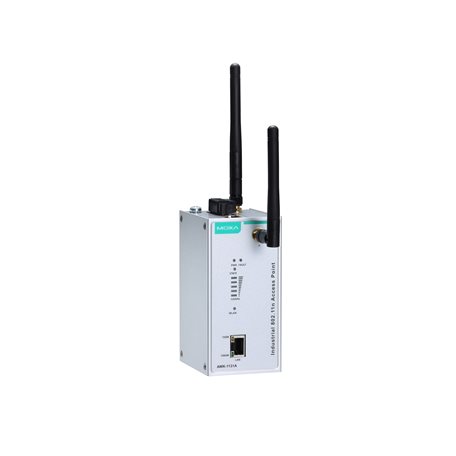

moxa-awk-1131a-eu-image.jpg | MoxaAWK-1131A-EUmoxa-awk-1131a-eu-t-image.jpg | MoxaAWK-1131A-EU-Tmoxa-awk-1131a-jp-image.jpg | MoxaAWK-1131A-JPmoxa-awk-1131a-jp-t-image.jpg | MoxaAWK-1131A-JP-T
频段EUEUJPJP
标准802.11a/b/g/n802.11a/b/g/n802.11a/b/g/n802.11a/b/g/n
工作温度0 to 60°C-40 to 75°C0 to 60°C-40 to 75°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-awk-1131a-us-image.jpg | MoxaAWK-1131A-USmoxa-awk-1131a-us-t-image.jpg | MoxaAWK-1131A-US-T
频段USUS
标准802.11a/b/g/n802.11a/b/g/n
工作温度0 to 60°C-40 to 75°C
