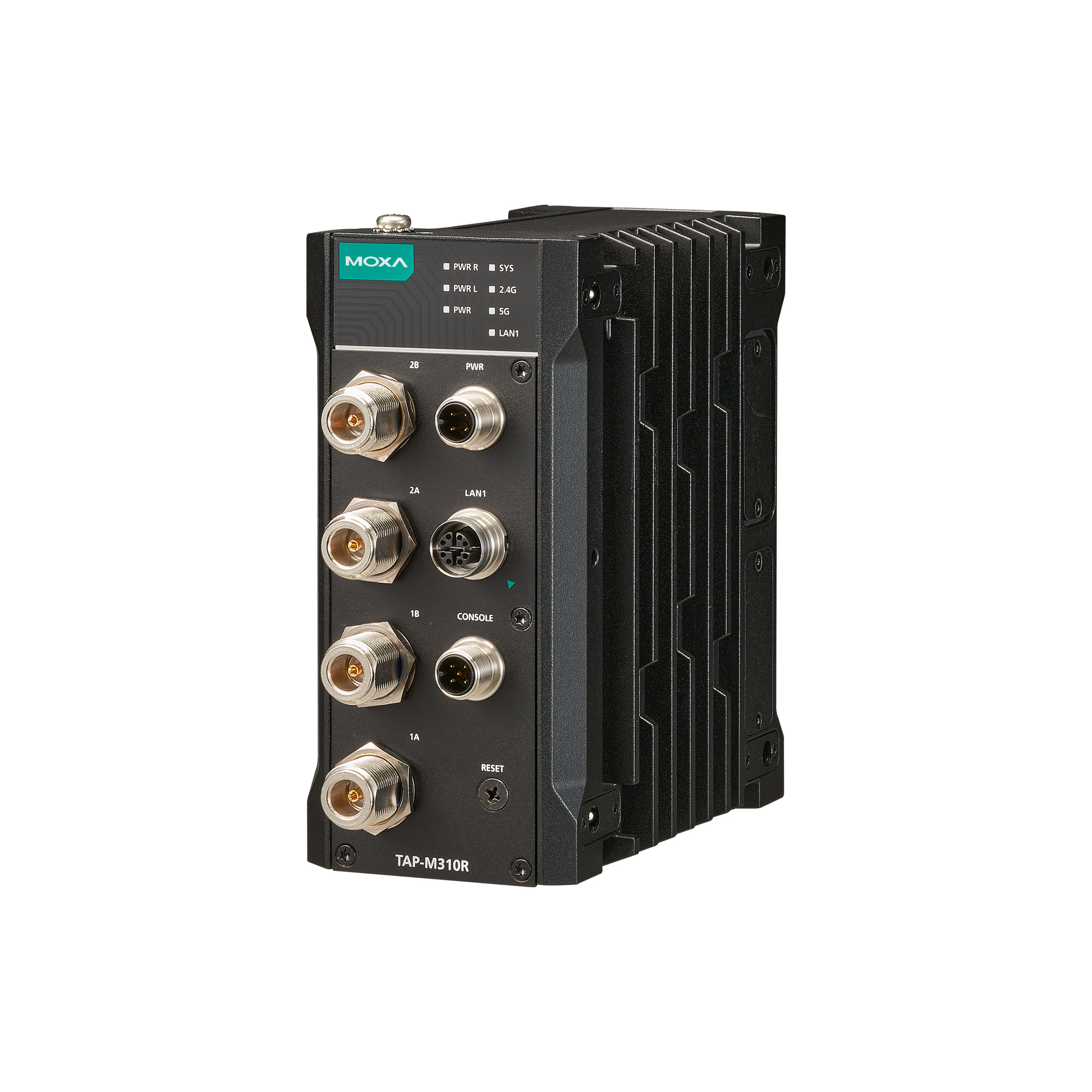

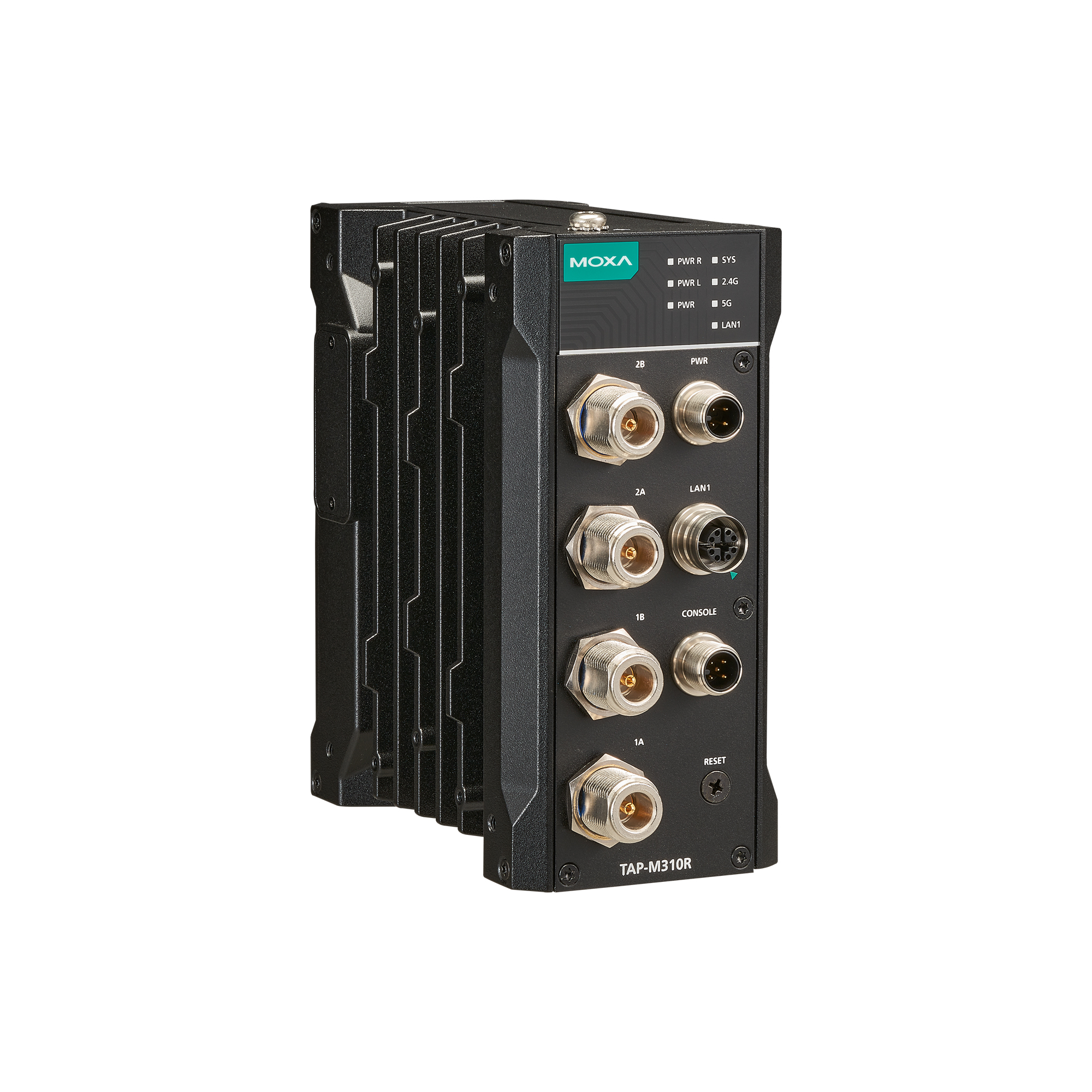

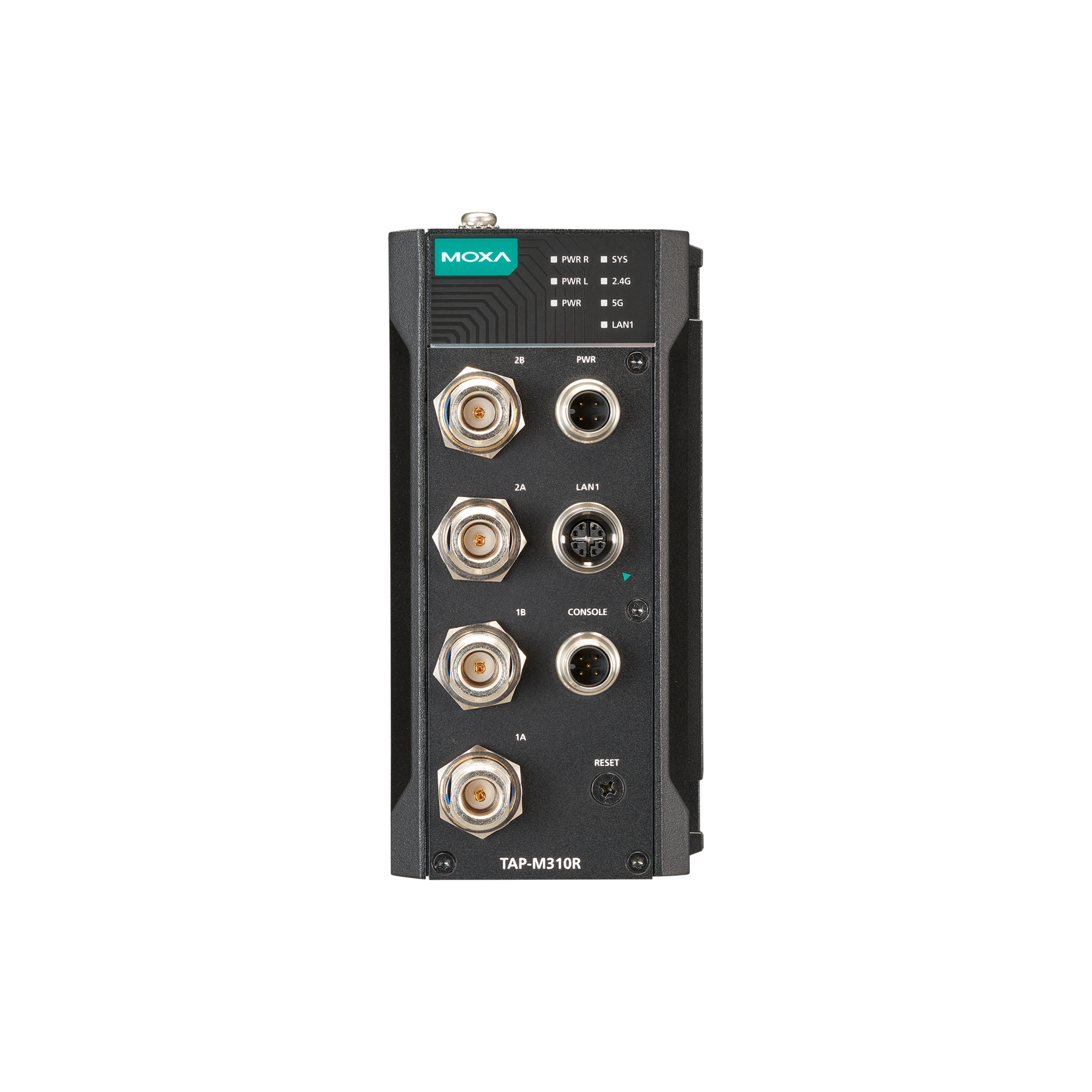

TAP-M310R 系列

轨道车地 Wi-Fi 6 AP/client

moxa-tap-m310r-series-image-(1).jpg | Moxa

moxa-tap-m310r-series-image-1-(1).jpg | Moxa

moxa-tap-m310r-series-image-2-(1).jpg | Moxa

moxa-tap-m310r-series-image-3-(1).jpg | Moxa

moxa-tap-m310r-series-image-4-(1).jpg | Moxa

特点和优势

支持 IEEE 802.11a/b/g/n/ac/ax
可选双频 Wi-Fi，数据传输速率高达 574 Mbps (2.4 GHz) 或 1,201 Mbps (5 GHz)
基于控制器的 Turbo Roaming
符合所有 EN 50155 强制性测试项目本产品适用于 EN 50155 标准定义的轨道车辆轨交应用。有关详细说明，请参阅： www.moxa.com/doc/specs/EN_50155_Compliance.pdf
IP67 等级坚固外壳，支持 -40 至 75°C 工作温度
AeroLink 保护，实现冗余无线通信

认证

您可以在 My Moxa 追踪已关注产品的更新资讯

联系销售人员

介绍

TAP-M310R 系列无线 AP/client 是坚固耐用的 IEEE 802.11ax 无线解决方案，适用于轨道车地应用，包括 CBTC 和 CCTV 通信。

TAP-M310R 系列采用 IP67 级防尘防水外壳，可确保在恶劣条件下可靠运行。 TAP-M310R 系列有四种不同的配置，适用于车载和轨旁应用，包括交流或直流电源模块和以太网交换机模块，支持多个以太网/Turbo Chain，便于部署。TAP-M310R 系列符合工业标准和铁路认证，涵盖工作温度范围、电源输入电压、浪涌保护、ESD 和抗振性。

为严苛环境量身打造

IP67 等级金属外壳，支持 -40 至 75°C 宽温
M12 防振设计，配备防水防尘接头

为轨道应用量身定制

24 VDC，110 至 220 VAC，或 24 至 110 VDC 电源输入（根据型号）
支持 Moxa Turbo Chain 的光纤端口
基于控制器的 Turbo Roaming 切换时间小于 50 ms 此处所示 Turbo Roaming 恢复时间是在优化条件下，配置无干扰 20-MHz RF 信道、WPA3 安全和默认 Turbo Roaming 参数的 AP 上记录的测试结果平均值。客户端配置 200 Kbps 流量负载的 3 个信道漫游。其他条件也可能影响漫游性能。有关 Turbo Roaming 参数设置的更多信息，请参阅产品手册。有 3 个选定信道（仅限与 WAC-M300 配合使用时）
内置 2.4 和 5 GHz 带通滤波器
内置 2x2 天线分路器

下载产品资料表
打印此页
保存

您可在 My Moxa 管理和分享已保存列表

WLAN 标准

2.4 GHz：802.11b/g/n/ax，支持 1024 QAM，20/40 MHz
5 GHz：802.11a/n/ac/ax，支持 1024 QAM，20/40/80 MHz
适用于美国的频段（20 MHz 运行信道）

2.412 至 2.462 Ghz（11 个信道）
5.180 至 5.240 GHz（4 个信道）
5.745 至 5.825 GHz（5 个信道）
适用于欧盟的频段（20 MHz 运行信道）

2.412 至 2.472 GHz（13 个信道）
5.180 至 5.240 GHz（4 个信道）
5.745 至 5.825 GHz（5 个信道）
无线安全

SSID 广播启用/禁用
WPA2/WPA3 个人版 (AES)
WPA2/WPA3 企业版（IEEE 802.1X/RADIUS、AES）
传输速率

802.11b：1 至 11 Mbps
802.11a/g：6 至 54 Mbps
802.11n：6.5 至 300 Mbps
802.11ac：最大 540 Mbps
802.11ax：5 GHz 最大 1201 Mbps，2.4 GHz 最大 576 Mbps
WLAN 运行模式

接入点
Master
嗅探器
Client
客户端路由器
Slave
天线接头

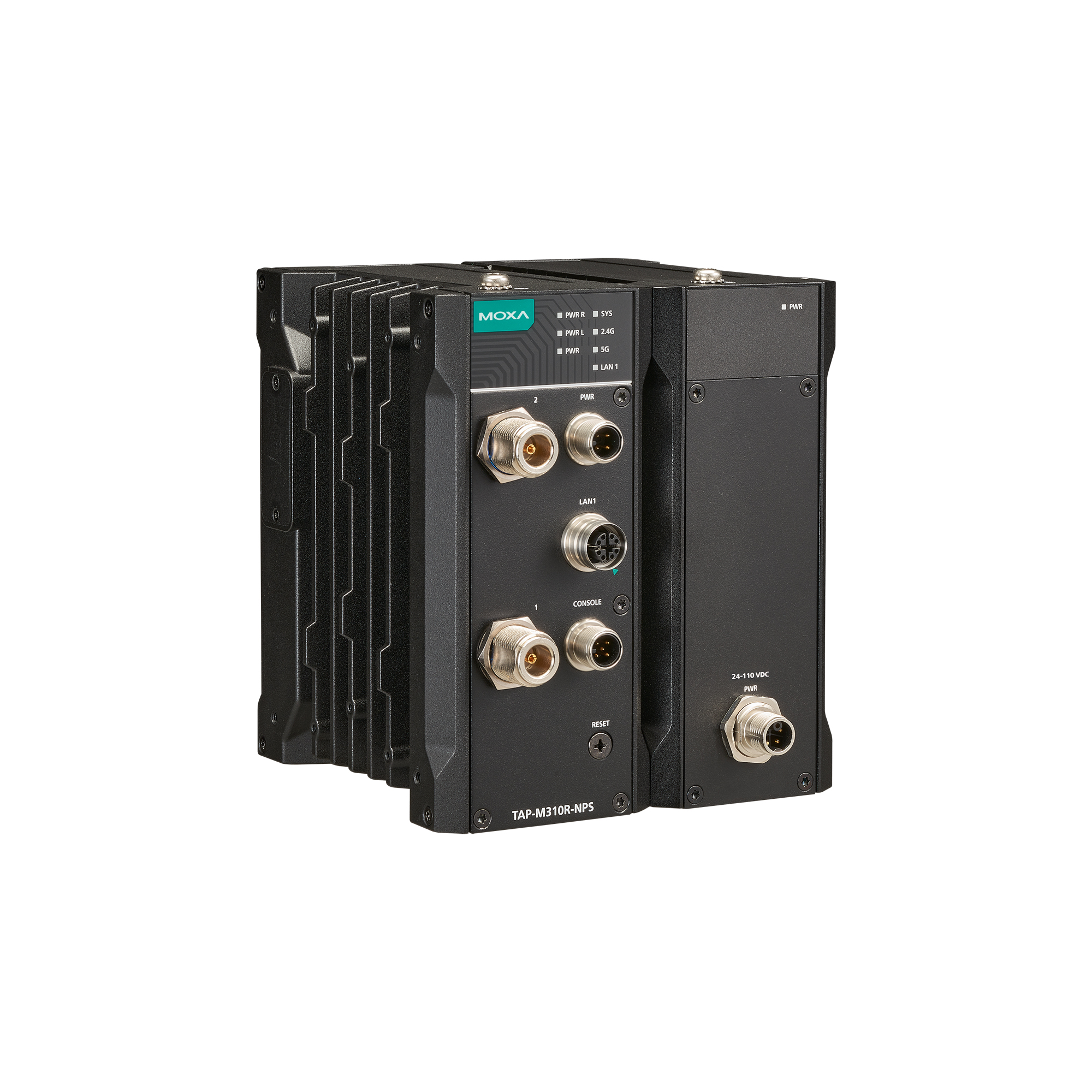

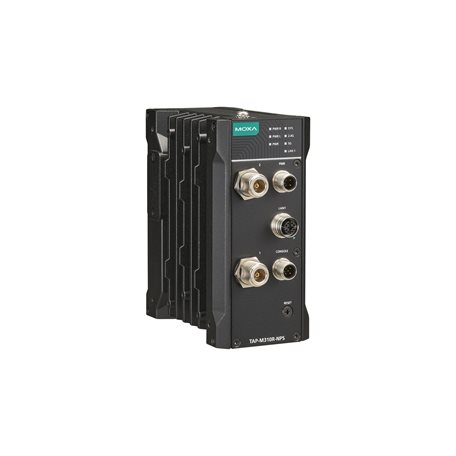

TAP-M310R-NPS-1R 和 -1P1R 型号：2 x N-type（母头）

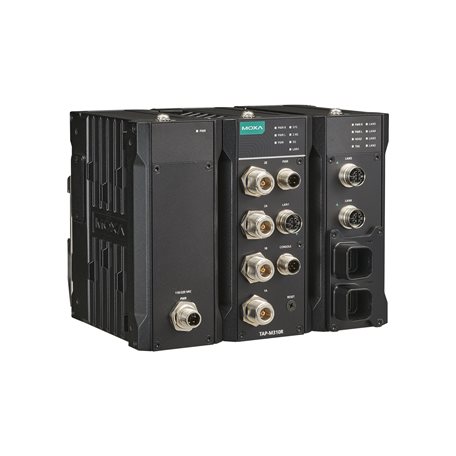

TAP-M310R-1P1R1S 型号：4 x N-type（母头）

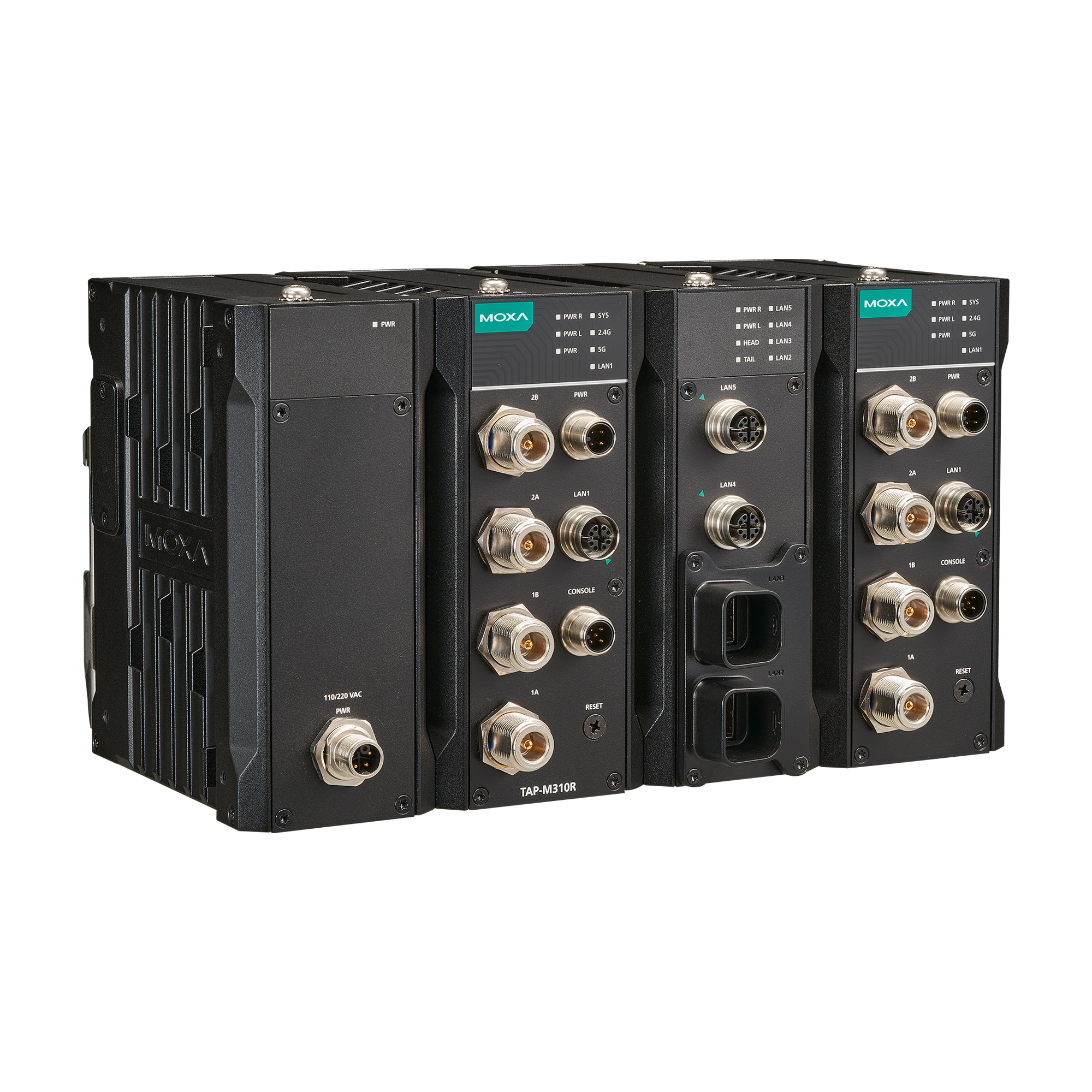

TAP-M310R-1P2R1S 型号：8 x N-type（母头）
802.11a 传输器功率

TAP-M310R-NPS-1R 和 -1P1R 型号：
22±1.5 dBm @ 6 Mbps 20 MHz
22±1.5 dBm @ 9 Mbps 20 MHz
22±1.5 dBm @ 12 Mbps 20 MHz
22±1.5 dBm @ 18 Mbps 20 MHz
20±1.5 dBm @ 24 Mbps 20 MHz
19.5±1.5 dBm @ 36 Mbps 20 MHz
19±1.5 dBm @ 48 Mbps 20 MHz
19±1.5 dBm @ 54 Mbps 20 MHz

TAP-M310R-1P1R1S 和 -1P2R1S 型号：
18±1.5 dBm @ 6 Mbps 20 MHz
18±1.5 dBm @ 9 Mbps 20 MHz
18±1.5 dBm @ 12 Mbps 20 MHz
18±1.5 dBm @ 18 Mbps 20 MHz
17±1.5 dBm @ 24 Mbps 20 MHz
17±1.5 dBm @ 36 Mbps 20 MHz
16±1.5 dBm @ 48 Mbps 20 MHz
15.5±1.5 dBm @ 54 Mbps 20 MHz
802.11n 传输器功率 (5 GHz)

TAP-M310R-NPS-1R 和 -1P1R 型号：
22±1.5 dBm @ MCS0 20 MHz
22±1.5 dBm @ MCS1 20 MHz
21.5±1.5 dBm @ MCS2 20 MHz
21.5±1.5 dBm @ MCS3 20 MHz
19.5±1.5 dBm @ MCS4 20 MHz
19±1.5 dBm @ MCS5 20 MHz
19±1.5 dBm @ MCS6 20 MHz
18.5±1.5 dBm @ MCS7 20 MHz
22±1.5 dBm @ MCS8 20 MHz
22±1.5 dBm @ MCS9 20 MHz
21.5±1.5 dBm @ MCS10 20 MHz
21.5±1.5 dBm @ MCS11 20 MHz
20.5±1.5 dBm @ MCS12 20 MHz
19.5±1.5 dBm @ MCS13 20 MHz
19.5±1.5 dBm @ MCS14 20 MHz
19±1.5 dBm @ MCS15 20 MHz
22±1.5 dBm @ MCS0 40 MHz
22±1.5 dBm @ MCS1 40 MHz
22±1.5 dBm @ MCS2 40 MHz
21.5±1.5 dBm @ MCS3 40 MHz
21±1.5 dBm @ MCS4 40 MHz
20±1.5 dBm @ MCS5 40 MHz
20±1.5 dBm @ MCS6 40 MHz
19.5±1.5 dBm @ MCS7 40 MHz
22±1.5 dBm @ MCS8 40 MHz
22±1.5 dBm @ MCS9 40 MHz
21.5±1.5 dBm @ MCS10 40 MHz
21.5±1.5 dBm @ MCS11 40 MHz
20±1.5 dBm @ MCS12 40 MHz
20±1.5 dBm @ MCS13 40 MHz
20±1.5 dBm @ MCS14 40 MHz
20±1.5 dBm @ MCS15 40 MHz

TAP-M310R-1P1R1S 和 -1P2R1S 型号：
18.5±1.5 dBm @ MCS0 20 MHz
18.5±1.5 dBm @ MCS1 20 MHz
18.5±1.5 dBm @ MCS2 20 MHz
18±1.5 dBm @ MCS3 20 MHz
17±1.5 dBm @ MCS4 20 MHz
16.5±1.5 dBm @ MCS5 20 MHz
16±1.5 dBm @ MCS6 20 MHz
15.5±1.5 dBm @ MCS7 20 MHz
18.5±1.5 dBm @ MCS8 20 MHz
18.5±1.5 dBm @ MCS9 20 MHz
18.5±1.5 dBm @ MCS10 20 MHz
18±1.5 dBm @ MCS11 20 MHz
17±1.5 dBm @ MCS12 20 MHz
16.5±1.5 dBm @ MCS13 20 MHz
15.5±1.5 dBm @ MCS14 20 MHz
15.5±1.5 dBm @ MCS15 20 MHz
18.5±1.5 dBm @ MCS0 40 MHz
18.5±1.5 dBm @ MCS1 40 MHz
18.5±1.5 dBm @ MCS2 40 MHz
17.5±1.5 dBm @ MCS3 40 MHz
17.5±1.5 dBm @ MCS4 40 MHz
16.5±1.5 dBm @ MCS5 40 MHz
15.5±1.5 dBm @ MCS6 40 MHz
15±1.5 dBm @ MCS7 40 MHz
18±1.5 dBm @ MCS8 40 MHz
18±1.5 dBm @ MCS9 40 MHz
17.5±1.5 dBm @ MCS10 40 MHz
17±1.5 dBm @ MCS11 40 MHz
17±1.5 dBm @ MCS12 40 MHz
16.5±1.5 dBm @ MCS13 40 MHz
15.5±1.5 dBm @ MCS14 40 MHz
15±1.5 dBm @ MCS15 40 MHz
802.11ac 传输器功率（5 GHz，双链）

TAP-M310R-NPS-1R 和 -1P1R 型号：
22±1.5 dBm @ MCS0 20 MHz
22±1.5 dBm @ MCS1 20 MHz
21.5±1.5 dBm @ MCS2 20 MHz
21.5±1.5 dBm @ MCS3 20 MHz
20.5±1.5 dBm @ MCS4 20 MHz
20±1.5 dBm @ MCS5 20 MHz
19.5±1.5 dBm @ MCS6 20 MHz
19.5±1.5 dBm @ MCS7 20 MHz
19±1.5 dBm @ MCS8 20 MHz
21.5±1.5 dBm @ MCS0 40 MHz
21.5±1.5 dBm @ MCS1 40 MHz
21±1.5 dBm @ MCS2 40 MHz
20.5±1.5 dBm @ MCS3 40 MHz
20±1.5 dBm @ MCS4 40 MHz
19.5±1.5 dBm @ MCS5 40 MHz
19.5±1.5 dBm @ MCS6 40 MHz
19.5±1.5 dBm @ MCS7 40 MHz
19±1.5 dBm @ MCS8 40 MHz
18.5±1.5 dBm @ MCS9 40 MHz
21±1.5 dBm @ MCS0 80 MHz
21±1.5 dBm @ MCS1 80 MHz
21±1.5 dBm @ MCS2 80 MHz
21±1.5 dBm @ MCS3 80 MHz
20±1.5 dBm @ MCS4 80 MHz
20±1.5 dBm @ MCS5 80 MHz
19±1.5 dBm @ MCS6 80 MHz
19±1.5 dBm @ MCS7 80 MHz
18.5±1.5 dBm @ MCS8 80 MHz
18.5±1.5 dBm @ MCS9 80 MHz

TAP-M310R-1P1R1S 和 -1P2R1S 型号：
18±1.5 dBm @ MCS0 20 MHz
18±1.5 dBm @ MCS1 20 MHz
18±1.5 dBm @ MCS2 20 MHz
18±1.5 dBm @ MCS3 20 MHz
17±1.5 dBm @ MCS4 20 MHz
17±1.5 dBm @ MCS5 20 MHz
15.5±1.5 dBm @ MCS6 20 MHz
15±1.5 dBm @ MCS7 20 MHz
14.5±1.5 dBm @ MCS8 20 MHz
18±1.5 dBm @ MCS0 40 MHz
18±1.5 dBm @ MCS1 40 MHz
18±1.5 dBm @ MCS2 40 MHz
18±1.5 dBm @ MCS3 40 MHz
17±1.5 dBm @ MCS4 40 MHz
17±1.5 dBm @ MCS5 40 MHz
15±1.5 dBm @ MCS6 40 MHz
15.5±1.5 dBm @ MCS7 40 MHz
15±1.5 dBm @ MCS8 40 MHz
14.5±1.5 dBm @ MCS9 40 MHz
18±1.5 dBm @ MCS0 80 MHz
18±1.5 dBm @ MCS1 80 MHz
18±1.5 dBm @ MCS2 80 MHz
18±1.5 dBm @ MCS3 80 MHz
17±1.5 dBm @ MCS4 80 MHz
17±1.5 dBm @ MCS5 80 MHz
15.5±1.5 dBm @ MCS6 80 MHz
15±1.5 dBm @ MCS7 80 MHz
14.5±1.5 dBm @ MCS8 80 MHz
14.5±1.5 dBm @ MCS9 80 MHz
802.11ax 传输器功率（5 GHz，双链）

TAP-M310R-NPS-1R 和 -1P1R 型号：
22±1.5 dBm @ MCS0 20 MHz
22±1.5 dBm @ MCS1 20 MHz
21±1.5 dBm @ MCS2 20 MHz
21±1.5 dBm @ MCS3 20 MHz
19±1.5 dBm @ MCS4 20 MHz
19±1.5 dBm @ MCS5 20 MHz
19±1.5 dBm @ MCS6 20 MHz
19±1.5 dBm @ MCS7 20 MHz
19±1.5 dBm @ MCS8 20 MHz
18.5±1.5 dBm @ MCS9 20 MHz
18±1.5 dBm @ MCS10 20 MHz
17.5±1.5 dBm @ MCS11 20 MHz
21.5±1.5 dBm @ MCS0 40 MHz
21.5±1.5 dBm @ MCS1 40 MHz
21±1.5 dBm @ MCS2 40 MHz
21±1.5 dBm @ MCS3 40 MHz
20±1.5 dBm @ MCS4 40 MHz
20±1.5 dBm @ MCS5 40 MHz
19±1.5 dBm @ MCS6 40 MHz
19±1.5 dBm @ MCS7 40 MHz
19±1.5 dBm @ MCS8 40 MHz
18.5±1.5 dBm @ MCS9 40 MHz
18±1.5 dBm @ MCS10 40 MHz
17.5±1.5 dBm @ MCS11 40 MHz
21±1.5 dBm @ MCS0 80 MHz
21±1.5 dBm @ MCS1 80 MHz
21±1.5 dBm @ MCS2 80 MHz
21±1.5 dBm @ MCS3 80 MHz
20±1.5 dBm @ MCS4 80 MHz
20±1.5 dBm @ MCS5 80 MHz
18.5±1.5 dBm @ MCS6 80 MHz
18.5±1.5 dBm @ MCS7 80 MHz
18.5±1.5 dBm @ MCS8 80 MHz
18±1.5 dBm @ MCS9 80 MHz
18±1.5 dBm @ MCS10 80 MHz
17.5±1.5 dBm @ MCS11 80 MHz

TAP-M310R-1P1R1S 和 -1P2R1S 型号：
18±1.5 dBm @ MCS0 20 MHz
18±1.5 dBm @ MCS1 20 MHz
18±1.5 dBm @ MCS2 20 MHz
18±1.5 dBm @ MCS3 20 MHz
17±1.5 dBm @ MCS4 20 MHz
17±1.5 dBm @ MCS5 20 MHz
15.5±1.5 dBm @ MCS6 20 MHz
15±1.5 dBm @ MCS7 20 MHz
14.5±1.5 dBm @ MCS8 20 MHz
14±1.5 dBm @ MCS9 20 MHz
13.5±1.5 dBm @ MCS10 20 MHz
13.5±1.5 dBm @ MCS11 20 MHz
18±1.5 dBm @ MCS0 40 MHz
18±1.5 dBm @ MCS1 40 MHz
17.5±1.5 dBm @ MCS2 40 MHz
17.5±1.5 dBm @ MCS3 40 MHz
16.5±1.5 dBm @ MCS4 40 MHz
16.5±1.5 dBm @ MCS5 40 MHz
16±1.5 dBm @ MCS6 40 MHz
15.5±1.5 dBm @ MCS7 40 MHz
14±1.5 dBm @ MCS8 40 MHz
14±1.5 dBm @ MCS9 40 MHz
13.5±1.5 dBm @ MCS10 40 MHz
13.5±1.5 dBm @ MCS11 40 MHz
18±1.5 dBm @ MCS0 80 MHz
18±1.5 dBm @ MCS1 80 MHz
17.5±1.5 dBm @ MCS2 80 MHz
17.5±1.5 dBm @ MCS3 80 MHz
16.5±1.5 dBm @ MCS4 80 MHz
16.5±1.5 dBm @ MCS5 80 MHz
15.5±1.5 dBm @ MCS6 80 MHz
15.5±1.5 dBm @ MCS7 80 MHz
14.5±1.5 dBm @ MCS8 80 MHz
14±1.5 dBm @ MCS9 80 MHz
13.5±1.5 dBm @ MCS10 80 MHz
13.5±1.5 dBm @ MCS11 80 MHz
802.11b 传输器功率

TAP-M310R-NPS-1R 和 -1P1R 型号：
27±1.5 dBm @ 1 Mbps
27±1.5 dBm @ 2 Mbps
27±1.5 dBm @ 5.5 Mbps
27±1.5 dBm @ 11 Mbps

TAP-M310R-1P1R1S 和 -1P2R1S 型号：
23.5±1.5 dBm @ 1 Mbps
23.5±1.5 dBm @ 2 Mbps
23.5±1.5 dBm @ 5.5 Mbps
23.5±1.5 dBm @ 11 Mbps
802.11g 传输器功率

TAP-M310R-NPS-1R 和 -1P1R 型号：
26.5±1.5 dBm @ 6 Mbps
26.5±1.5 dBm @ 9 Mbps
26.5±1.5 dBm @ 12 Mbps
25±1.5 dBm @ 18 Mbps
25±1.5 dBm @ 24 Mbps
25±1.5 dBm @ 36 Mbps
24.5±1.5 dBm @ 48 Mbps
23.5±1.5 dBm @ 54 Mbps

TAP-M310R-1P1R1S 和 -1P2R1S 型号：
23±1.5 dBm @ 6 Mbps
23±1.5 dBm @ 9 Mbps
23±1.5 dBm @ 12 Mbps
22±1.5 dBm @ 18 Mbps
22±1.5 dBm @ 24 Mbps
22±1.5 dBm @ 36 Mbps
21.5±1.5 dBm @ 48 Mbps
20.5±1.5 dBm @ 54 Mbps
802.11n 传输器功率 (2.4 GHz)

TAP-M310R-NPS-1R 和 -1P1R 型号：
26.5±1.5 dBm @ MCS0 20 MHz
26.5±1.5 dBm @ MCS1 20 MHz
25±1.5 dBm @ MCS2 20 MHz
25±1.5 dBm @ MCS3 20 MHz
25±1.5 dBm @ MCS4 20 MHz
24.5±1.5 dBm @ MCS5 20 MHz
23.5±1.5 dBm @ MCS6 20 MHz
23±1.5 dBm @ MCS7 20 MHz
25.5±1.5 dBm @ MCS8 20 MHz
25.5±1.5 dBm @ MCS9 20 MHz
24±1.5 dBm @ MCS10 20 MHz
24±1.5 dBm @ MCS11 20 MHz
24±1.5 dBm @ MCS12 20 MHz
24±1.5 dBm @ MCS13 20 MHz
22.5±1.5 dBm @ MCS14 20 MHz
22±1.5 dBm @ MCS15 20 MHz
26±1.5 dBm @ MCS0 40 MHz
26±1.5 dBm @ MCS1 40 MHz
25.5±1.5 dBm @ MCS2 40 MHz
25±1.5 dBm @ MCS3 40 MHz
24.5±1.5 dBm @ MCS4 40 MHz
24±1.5 dBm @ MCS5 40 MHz
23±1.5 dBm @ MCS6 40 MHz
22.5±1.5 dBm @ MCS7 40 MHz
24±1.5 dBm @ MCS8 40 MHz
24±1.5 dBm @ MCS9 40 MHz
23.5±1.5 dBm @ MCS10 40 MHz
23.5±1.5 dBm @ MCS11 40 MHz
22±1.5 dBm @ MCS12 40 MHz
22±1.5 dBm @ MCS13 40 MHz
21.5±1.5 dBm @ MCS14 40 MHz
21.5±1.5 dBm @ MCS15 40 MHz

TAP-M310R-1P1R1S 和 -1P2R1S 型号：
23±1.5 dBm @ MCS0 20 MHz
23±1.5 dBm @ MCS1 20 MHz
22±1.5 dBm @ MCS2 20 MHz
22±1.5 dBm @ MCS3 20 MHz
21.5±1.5 dBm @ MCS4 20 MHz
21±1.5 dBm @ MCS5 20 MHz
20.5±1.5 dBm @ MCS6 20 MHz
19.5±1.5 dBm @ MCS7 20 MHz
23±1.5 dBm @ MCS8 20 MHz
23±1.5 dBm @ MCS9 20 MHz
21±1.5 dBm @ MCS10 20 MHz
21±1.5 dBm @ MCS11 20 MHz
21±1.5 dBm @ MCS12 20 MHz
21±1.5 dBm @ MCS13 20 MHz
20±1.5 dBm @ MCS14 20 MHz
19±1.5 dBm @ MCS15 20 MHz
22.5±1.5 dBm @ MCS0 40 MHz
22.5±1.5 dBm @ MCS1 40 MHz
22.5±1.5 dBm @ MCS2 40 MHz
21.5±1.5 dBm @ MCS3 40 MHz
21±1.5 dBm @ MCS4 40 MHz
20.5±1.5 dBm @ MCS5 40 MHz
20±1.5 dBm @ MCS6 40 MHz
19.5±1.5 dBm @ MCS7 40 MHz
22±1.5 dBm @ MCS8 40 MHz
22±1.5 dBm @ MCS9 40 MHz
21±1.5 dBm @ MCS10 40 MHz
20±1.5 dBm @ MCS11 40 MHz
19±1.5 dBm @ MCS12 40 MHz
19±1.5 dBm @ MCS13 40 MHz
18.5±1.5 dBm @ MCS14 40 MHz
19±1.5 dBm @ MCS15 40 MHz
802.11ac 传输器功率（2.4 GHz，双链）

TAP-M310R-NPS-1R 和 -1P1R 型号：
26±1.5 dBm @ MCS0 20 MHz
26±1.5 dBm @ MCS1 20 MHz
24.5±1.5 dBm @ MCS2 20 MHz
24.5±1.5 dBm @ MCS3 20 MHz
24.5±1.5 dBm @ MCS4 20 MHz
24±1.5 dBm @ MCS5 20 MHz
23±1.5 dBm @ MCS6 20 MHz
22.5±1.5 dBm @ MCS7 20 MHz
22.5±1.5 dBm @ MCS8 20 MHz
25±1.5 dBm @ MCS0 40 MHz
25±1.5 dBm @ MCS1 40 MHz
24±1.5 dBm @ MCS2 40 MHz
24±1.5 dBm @ MCS3 40 MHz
22.5±1.5 dBm @ MCS4 40 MHz
22.5±1.5 dBm @ MCS5 40 MHz
22.5±1.5 dBm @ MCS6 40 MHz
22.5±1.5 dBm @ MCS7 40 MHz
22.5±1.5 dBm @ MCS8 40 MHz
22±1.5 dBm @ MCS9 40 MHz

TAP-M310R-1P1R1S 和 -1P2R1S 型号：
22.5±1.5 dBm @ MCS0 20 MHz
22.5±1.5 dBm @ MCS1 20 MHz
22±1.5 dBm @ MCS2 20 MHz
21.5±1.5 dBm @ MCS3 20 MHz
21.5±1.5 dBm @ MCS4 20 MHz
21±1.5 dBm @ MCS5 20 MHz
20±1.5 dBm @ MCS6 20 MHz
19.5±1.5 dBm @ MCS7 20 MHz
19.5±1.5 dBm @ MCS8 20 MHz
22±1.5 dBm @ MCS0 40 MHz
22±1.5 dBm @ MCS1 40 MHz
22±1.5 dBm @ MCS2 40 MHz
21±1.5 dBm @ MCS3 40 MHz
21±1.5 dBm @ MCS4 40 MHz
20±1.5 dBm @ MCS5 40 MHz
19.5±1.5 dBm @ MCS6 40 MHz
19.5±1.5 dBm @ MCS7 40 MHz
19±1.5 dBm @ MCS8 40 MHz
18.5±1.5 dBm @ MCS9 40 MHz
802.11ax 传输器功率（2.4 GHz，双链）

TAP-M310R-NPS-1R 和 -1P1R 型号：
26.5±1.5 dBm @ MCS0 20 MHz
26.5±1.5 dBm @ MCS1 20 MHz
24.5±1.5 dBm @ MCS2 20 MHz
24.5±1.5 dBm @ MCS3 20 MHz
24±1.5 dBm @ MCS4 20 MHz
24±1.5 dBm @ MCS5 20 MHz
23.5±1.5 dBm @ MCS6 20 MHz
23.5±1.5 dBm @ MCS7 20 MHz
22.5±1.5 dBm @ MCS8 20 MHz
22±1.5 dBm @ MCS9 20 MHz
21.5±1.5 dBm @ MCS10 20 MHz
21.5±1.5 dBm @ MCS11 20 MHz
25±1.5 dBm @ MCS0 40 MHz
25±1.5 dBm @ MCS1 40 MHz
24±1.5 dBm @ MCS2 40 MHz
24±1.5 dBm @ MCS3 40 MHz
24±1.5 dBm @ MCS4 40 MHz
22±1.5 dBm @ MCS5 40 MHz
22±1.5 dBm @ MCS6 40 MHz
22±1.5 dBm @ MCS7 40 MHz
22±1.5 dBm @ MCS8 40 MHz
22±1.5 dBm @ MCS9 40 MHz
21.5±1.5 dBm @ MCS10 40 MHz
21.5±1.5 dBm @ MCS11 40 MHz

TAP-M310R-1P1R1S 和 -1P2R1S 型号：
22.5±1.5 dBm @ MCS0 20 MHz
22.5±1.5 dBm @ MCS1 20 MHz
21±1.5 dBm @ MCS2 20 MHz
21±1.5 dBm @ MCS3 20 MHz
21±1.5 dBm @ MCS4 20 MHz
20.5±1.5 dBm @ MCS5 20 MHz
20±1.5 dBm @ MCS6 20 MHz
19.5±1.5 dBm @ MCS7 20 MHz
19±1.5 dBm @ MCS8 20 MHz
19±1.5 dBm @ MCS9 20 MHz
18.5±1.5 dBm @ MCS10 20 MHz
18.5±1.5 dBm @ MCS11 20 MHz
22±1.5 dBm @ MCS0 40 MHz
22±1.5 dBm @ MCS1 40 MHz
21±1.5 dBm @ MCS2 40 MHz
21±1.5 dBm @ MCS3 40 MHz
21±1.5 dBm @ MCS4 40 MHz
20.5±1.5 dBm @ MCS5 40 MHz
19.5±1.5 dBm @ MCS6 40 MHz
19.5±1.5 dBm @ MCS7 40 MHz
19±1.5 dBm @ MCS8 40 MHz
18.5±1.5 dBm @ MCS9 40 MHz
18±1.5 dBm @ MCS10 40 MHz
18±1.5 dBm @ MCS11 40 MHz
802.11a 接收灵敏度

TAP-M310R-NPS-1R 和 -1P1R 型号：
典型值-89 @ 6 Mbps
典型值-87 @ 9 Mbps
典型值-86 @ 12 Mbps
典型值-84 @ 18 Mbps
典型值-81 @ 24 Mbps
典型值-78 @ 36 Mbps
典型值-73 @ 48 Mbps
典型值-72 @ 54 Mbps

TAP-M310R-1P1R1S 和 -1P2R1S 型号：
典型值-86 @ 6 Mbps
典型值-84 @ 9 Mbps
典型值-83 @ 12 Mbps
典型值-80 @ 18 Mbps
典型值-77 @ 24 Mbps
典型值-74 @ 36 Mbps
典型值-70 @ 48 Mbps
典型值 -68 @ 54 Mbps
802.11n 接收灵敏度 (5 GHz)

TAP-M310R-NPS-1R 和 -1P1R 型号：
典型值-89 dBm @ MCS0 20 MHz
典型值-86 dBm @ MCS1 20 MHz
典型值-83 dBm @ MCS2 20 MHz
典型值-80 dBm @ MCS3 20 MHz
典型值-76 dBm @ MCS4 20 MHz
典型值-72 dBm @ MCS5 20 MHz
典型值-70 dBm @ MCS6 20 MHz
典型值-69 dBm @ MCS7 20 MHz
典型值-89 dBm @ MCS8 20 MHz
典型值-86 dBm @ MCS9 20 MHz
典型值-84 dBm @ MCS10 20 MHz
典型值-81 dBm @ MCS11 20 MHz
典型值-78 dBm @ MCS12 20 MHz
典型值-74 dBm @ MCS13 20 MHz
典型值-72 dBm @ MCS14 20 MHz
典型值-70 dBm @ MCS15 20 MHz
典型值-86 dBm @ MCS0 40 MHz
典型值-83 dBm @ MCS1 40 MHz
典型值-80 dBm @ MCS2 40 MHz
典型值-77 dBm @ MCS3 40 MHz
典型值-74 dBm @ MCS4 40 MHz
典型值-69 dBm @ MCS5 40 MHz
典型值-68 dBm @ MCS6 40 MHz
典型值-66 dBm @ MCS7 40 MHz
典型值-87 dBm @ MCS8 40 MHz
典型值-83 dBm @ MCS9 40 MHz
典型值-81 dBm @ MCS10 40 MHz
典型值-78 dBm @ MCS11 40 MHz
典型值-75 dBm @ MCS12 40 MHz
典型值-71 dBm @ MCS13 40 MHz
典型值-70 dBm @ MCS14 40 MHz
典型值-68 dBm @ MCS15 40 MHz

TAP-M310R-1P1R1S 和 -1P2R1S 型号：
典型值-85 dBm @ MCS0 20 MHz
典型值 -82 dBm @ MCS1 20 MHz
典型值 -80 dBm @ MCS2 20 MHz
典型值 -76 dBm @ MCS3 20 MHz
典型值 -73 dBm @ MCS4 20 MHz
典型值 -68 dBm @ MCS5 20 MHz
典型值 -67 dBm @ MCS6 20 MHz
典型值 -65 dBm @ MCS7 20 MHz
典型值 -86 dBm @ MCS8 20 MHz
典型值 -83 dBm @ MCS9 20 MHz
典型值 -81 dBm @ MCS10 20 MHz
典型值 -78 dBm @ MCS11 20 MHz
典型值 -75 dBm @ MCS12 20 MHz
典型值 -71 dBm @ MCS13 20 MHz
典型值 -69 dBm @ MCS14 20 MHz
典型值 -66 dBm @ MCS15 20 MHz
典型值 -83 dBm @ MCS0 40 MHz
典型值 -79 dBm @ MCS1 40 MHz
典型值 -77 dBm @ MCS2 40 MHz
典型值 -74 dBm @ MCS3 40 MHz
典型值 -70 dBm @ MCS4 40 MHz
典型值 -66 dBm @ MCS5 40 MHz
典型值 -65 dBm @ MCS6 40 MHz
典型值 -63 dBm @ MCS7 40 MHz
典型值 -84 dBm @ MCS8 40 MHz
典型值 -80 dBm @ MCS9 40 MHz
典型值 -78 dBm @ MCS10 40 MHz
典型值 -74 dBm @ MCS11 40 MHz
典型值 -72 dBm @ MCS12 40 MHz
典型值 -68 dBm @ MCS13 40 MHz
典型值 -67 dBm @ MCS14 40 MHz
典型值 -65 dBm @ MCS15 40 MHz
802.11ac 接收灵敏度 (5 GHz)

TAP-M310R-NPS-1R 和 -1P1R 型号：
典型值-89 dBm @ MCS0 20 MHz
典型值-86 dBm @ MCS1 20 MHz
典型值-83 dBm @ MCS2 20 MHz
典型值-80 dBm @ MCS3 20 MHz
典型值-78 dBm @ MCS4 20 MHz
典型值-73 dBm @ MCS5 20 MHz
典型值-72 dBm @ MCS6 20 MHz
典型值-70 dBm @ MCS7 20 MHz
典型值-66 dBm @ MCS8 20 MHz
典型值-87 dBm @ MCS0 40 MHz
典型值-83 dBm @ MCS1 40 MHz
典型值-81 dBm @ MCS2 40 MHz
典型值-78 dBm @ MCS3 40 MHz
典型值-75 dBm @ MCS4 40 MHz
典型值-71 dBm @ MCS5 40 MHz
典型值-70 dBm @ MCS6 40 MHz
典型值-68 dBm @ MCS7 40 MHz
典型值-64 dBm @ MCS8 40 MHz
典型值-62 dBm @ MCS9 40 MHz
典型值-84 dBm @ MCS0 80 MHz
典型值-81 dBm @ MCS1 80 MHz
典型值-78 dBm @ MCS2 80 MHz
典型值-75 dBm @ MCS3 80 MHz
典型值-72 dBm @ MCS4 80 MHz
典型值-68 dBm @ MCS5 80 MHz
典型值-66 dBm @ MCS6 80 MHz
典型值-64 dBm @ MCS7 80 MHz
典型值-61 dBm @ MCS8 80 MHz
典型值-59 dBm @ MCS9 80 MHz

TAP-M310R-1P1R1S 和 -1P2R1S 型号：
典型值-86 dBm @ MCS0 20 MHz
典型值 -82 dBm @ MCS1 20 MHz
典型值 -80 dBm @ MCS2 20 MHz
典型值 -77 dBm @ MCS3 20 MHz
典型值 -74 dBm @ MCS4 20 MHz
典型值 -70 dBm @ MCS5 20 MHz
典型值 -68 dBm @ MCS6 20 MHz
典型值 -67 dBm @ MCS7 20 MHz
典型值 -63 dBm @ MCS8 20 MHz
典型值 -83 dBm @ MCS0 40 MHz
典型值 -80 dBm @ MCS1 40 MHz
典型值 -78 dBm @ MCS2 40 MHz
典型值 -74 dBm @ MCS3 40 MHz
典型值 -72 dBm @ MCS4 40 MHz
典型值 -68 dBm @ MCS5 40 MHz
典型值 -66 dBm @ MCS6 40 MHz
典型值 -65 dBm @ MCS7 40 MHz
典型值 -61 dBm @ MCS8 40 MHz
典型值 -59 dBm @ MCS9 40 MHz
典型值 -81 dBm @ MCS0 80 MHz
典型值 -77 dBm @ MCS1 80 MHz
典型值 -75 dBm @ MCS2 80 MHz
典型值 -71 dBm @ MCS3 80 MHz
典型值 -68 dBm @ MCS4 80 MHz
典型值 -65 dBm @ MCS5 80 MHz
典型值 -63 dBm @ MCS6 80 MHz
典型值 -61 dBm @ MCS7 80 MHz
典型值 -57 dBm @ MCS8 80 MHz
典型值 -56 dBm @ MCS9 80 MHz
802.11ax 接收灵敏度 (5 GHz)

TAP-M310R-NPS-1R 和 -1P1R 型号：
典型值-89 dBm @ MCS0 20 MHz
典型值-86 dBm @ MCS1 20 MHz
典型值-84 dBm @ MCS2 20 MHz
典型值-81 dBm @ MCS3 20 MHz
典型值-78 dBm @ MCS4 20 MHz
典型值-73 dBm @ MCS5 20 MHz
典型值-72 dBm @ MCS6 20 MHz
典型值-70 dBm @ MCS7 20 MHz
典型值-66 dBm @ MCS8 20 MHz
典型值-65 dBm @ MCS9 20 MHz
典型值-61 dBm @ MCS10 20 MHz
典型值-59 dBm @ MCS11 20 MHz
典型值-87 dBm @ MCS0 40 MHz
典型值-84 dBm @ MCS1 40 MHz
典型值-82 dBm @ MCS2 40 MHz
典型值-78 dBm @ MCS3 40 MHz
典型值-75 dBm @ MCS4 40 MHz
典型值-71 dBm @ MCS5 40 MHz
典型值-70 dBm @ MCS6 40 MHz
典型值-68 dBm @ MCS7 40 MHz
典型值-65 dBm @ MCS8 40 MHz
典型值-63 dBm @ MCS9 40 MHz
典型值-59 dBm @ MCS10 40 MHz
典型值-57 dBm @ MCS11 40 MHz
典型值-84 dBm @ MCS0 80 MHz
典型值-81 dBm @ MCS1 80 MHz
典型值-78 dBm @ MCS2 80 MHz
典型值-76 dBm @ MCS3 80 MHz
典型值-72 dBm @ MCS4 80 MHz
典型值-68 dBm @ MCS5 80 MHz
典型值-67 dBm @ MCS6 80 MHz
典型值-65 dBm @ MCS7 80 MHz
典型值-61 dBm @ MCS8 80 MHz
典型值-59 dBm @ MCS9 80 MHz
典型值-55 dBm @ MCS10 80 MHz
典型值-53 dBm @ MCS11 80 MHz

TAP-M310R-1P1R1S 和 -1P2R1S 型号：
典型值 -87 dBm @ MCS0 20 MHz
典型值 -83 dBm @ MCS1 20 MHz
典型值 -81 dBm @ MCS2 20 MHz
典型值 -78 dBm @ MCS3 20 MHz
典型值 -75 dBm @ MCS4 20 MHz
典型值 -71 dBm @ MCS5 20 MHz
典型值 -69 dBm @ MCS6 20 MHz
典型值 -67 dBm @ MCS7 20 MHz
典型值 -64 dBm @ MCS8 20 MHz
典型值 -62 dBm @ MCS9 20 MHz
典型值 -58 dBm @ MCS10 20 MHz
典型值 -56 dBm @ MCS11 20 MHz
典型值 -84 dBm @ MCS0 40 MHz
典型值 -81 dBm @ MCS1 40 MHz
典型值 -79 dBm @ MCS2 40 MHz
典型值 -76 dBm @ MCS3 40 MHz
典型值 -72 dBm @ MCS4 40 MHz
典型值 -63 dBm @ MCS5 40 MHz
典型值 -67 dBm @ MCS6 40 MHz
典型值 -65 dBm @ MCS7 40 MHz
典型值 -62 dBm @ MCS8 40 MHz
典型值 -60 dBm @ MCS9 40 MHz
典型值 -56 dBm @ MCS10 40 MHz
典型值 -54 dBm @ MCS11 40 MHz
典型值 -81 dBm @ MCS0 80 MHz
典型值 -78 dBm @ MCS1 80 MHz
典型值 -75 dBm @ MCS2 80 MHz
典型值 -72 dBm @ MCS3 80 MHz
典型值 -69 dBm @ MCS4 80 MHz
典型值 -65 dBm @ MCS5 80 MHz
典型值 -64 dBm @ MCS6 80 MHz
典型值 -62 dBm @ MCS7 80 MHz
典型值 -58 dBm @ MCS8 80 MHz
典型值 -56 dBm @ MCS9 80 MHz
典型值 -52 dBm @ MCS10 80 MHz
典型值 -50 dBm @ MCS11 80 MHz
802.11b 接收灵敏度

TAP-M310R-NPS-1R 和 -1P1R 型号：
典型值 -94 dBm @ 1 Mbps
典型值 -90 dBm @ 2 Mbps
典型值 -88 dBm @ 5.5 Mbps
典型值 -85 dBm @ 11 Mbps

TAP-M310R-1P1R1S 和 -1P2R1S 型号：
典型值-91 dBm @ 1 Mbps
典型值 -87 dBm @ 2 Mbps
典型值 -85 dBm @ 5.5 Mbps
典型值 -83 dBm @ 11 Mbps
802.11g 接收灵敏度

TAP-M310R-NPS-1R 和 -1P1R 型号：
典型值 -89 dBm @ 6 Mbps
典型值 -87 dBm @ 9 Mbps
典型值 -86 dBm @ 12 Mbps
典型值 -84 dBm @ 18 Mbps
典型值 -81 dBm @ 24 Mbps
典型值 -78 dBm @ 36 Mbps
典型值 -73 dBm @ 48 Mbps
典型值 -72 dBm @ 54 Mbps

TAP-M310R-1P1R1S 和 -1P2R1S 型号：
典型值 -86 dBm @ 6 Mbps
典型值 -84 dBm @ 9 Mbps
典型值 -83 dBm @ 12 Mbps
典型值 -81 dBm @ 18 Mbps
典型值 -78 dBm @ 24 Mbps
典型值 -74 dBm @ 36 Mbps
典型值 -70 dBm @ 48 Mbps
典型值 -69 dBm @ 54 Mbps
802.11n 接收灵敏度 (2.4 GHz)

TAP-M310R-NPS-1R 和 -1P1R 型号：
典型值 -88 dBm @ MCS0 20 MHz
典型值 -86 dBm @ MCS1 20 MHz
典型值 -83 dBm @ MCS2 20 MHz
典型值 -80 dBm @ MCS3 20 MHz
典型值 -77 dBm @ MCS4 20 MHz
典型值 -72 dBm @ MCS5 20 MHz
典型值 -71 dBm @ MCS6 20 MHz
典型值 -69 dBm @ MCS7 20 MHz
典型值 -90 dBm @ MCS8 20 MHz
典型值 -87 dBm @ MCS9 20 MHz
典型值 -85 dBm @ MCS10 20 MHz
典型值 -82 dBm @ MCS11 20 MHz
典型值 -78 dBm @ MCS12 20 MHz
典型值 -74 dBm @ MCS13 20 MHz
典型值 -73 dBm @ MCS14 20 MHz
典型值 -71 dBm @ MCS15 20 MHz
典型值 -86 dBm @ MCS0 40 MHz
典型值 -84 dBm @ MCS1 40 MHz
典型值 -81 dBm @ MCS2 40 MHz
典型值 -78 dBm @ MCS3 40 MHz
典型值 -74 dBm @ MCS4 40 MHz
典型值 -70 dBm @ MCS5 40 MHz
典型值 -68 dBm @ MCS6 40 MHz
典型值 -67 dBm @ MCS7 40 MHz
典型值 -88 dBm @ MCS8 40 MHz
典型值 -85 dBm @ MCS9 40 MHz
典型值 -83 dBm @ MCS10 40 MHz
典型值 -79 dBm @ MCS11 40 MHz
典型值 -76 dBm @ MCS12 40 MHz
典型值 -72 dBm @ MCS13 40 MHz
典型值 -70 dBm @ MCS14 40 MHz
典型值 -68 dBm @ MCS15 40 MHz

TAP-M310R-1P1R1S 和 -1P2R1S 型号：
典型值 -85 dBm @ MCS0 20 MHz
典型值 -82 dBm @ MCS1 20 MHz
典型值 -80 dBm @ MCS2 20 MHz
典型值 -77 dBm @ MCS3 20 MHz
典型值 -73 dBm @ MCS4 20 MHz
典型值 -69 dBm @ MCS5 20 MHz
典型值 -68 dBm @ MCS6 20 MHz
典型值 -66 dBm @ MCS7 20 MHz
典型值 -87 dBm @ MCS8 20 MHz
典型值 -84 dBm @ MCS9 20 MHz
典型值 -82 dBm @ MCS10 20 MHz
典型值 -79 dBm @ MCS11 20 MHz
典型值 -75 dBm @ MCS12 20 MHz
典型值 -71 dBm @ MCS13 20 MHz
典型值 -70 dBm @ MCS14 20 MHz
典型值 -68 dBm @ MCS15 20 MHz
典型值 -83 dBm @ MCS0 40 MHz
典型值 -80 dBm @ MCS1 40 MHz
典型值 -78 dBm @ MCS2 40 MHz
典型值 -74 dBm @ MCS3 40 MHz
典型值 -71 dBm @ MCS4 40 MHz
典型值 -67 dBm @ MCS5 40 MHz
典型值 -65 dBm @ MCS6 40 MHz
典型值 -64 dBm @ MCS7 40 MHz
典型值 -85 dBm @ MCS8 40 MHz
典型值 -81 dBm @ MCS9 40 MHz
典型值 -79 dBm @ MCS10 40 MHz
典型值 -75 dBm @ MCS11 40 MHz
典型值 -72 dBm @ MCS12 40 MHz
典型值 -69 dBm @ MCS13 40 MHz
典型值 -67 dBm @ MCS14 40 MHz
典型值 -65 dBm @ MCS15 40 MHz
802.11ac 接收灵敏度 (2.4 GHz)

TAP-M310R-NPS-1R 和 -1P1R 型号：
典型值 -90 dBm @ MCS0 20 MHz
典型值 -86 dBm @ MCS1 20 MHz
典型值 -84 dBm @ MCS2 20 MHz
典型值 -81 dBm @ MCS3 20 MHz
典型值 -78 dBm @ MCS4 20 MHz
典型值 -74 dBm @ MCS5 20 MHz
典型值 -72 dBm @ MCS6 20 MHz
典型值 -71 dBm @ MCS7 20 MHz
典型值 -67 dBm @ MCS8 20 MHz
典型值 -87 dBm @ MCS0 40 MHz
典型值 -84 dBm @ MCS1 40 MHz
典型值 -82 dBm @ MCS2 40 MHz
典型值 -78 dBm @ MCS3 40 MHz
典型值 -75 dBm @ MCS4 40 MHz
典型值 -71 dBm @ MCS5 40 MHz
典型值 -70 dBm @ MCS6 40 MHz
典型值 -68 dBm @ MCS7 40 MHz
典型值 -65 dBm @ MCS8 40 MHz
典型值 -63 dBm @ MCS9 40 MHz

TAP-M310R-1P1R1S 和 -1P2R1S 型号：
典型值 -86 dBm @ MCS0 20 MHz
典型值 -83 dBm @ MCS1 20 MHz
典型值 -81 dBm @ MCS2 20 MHz
典型值 -78 dBm @ MCS3 20 MHz
典型值 -75 dBm @ MCS4 20 MHz
典型值 -71 dBm @ MCS5 20 MHz
典型值 -69 dBm @ MCS6 20 MHz
典型值 -67 dBm @ MCS7 20 MHz
典型值 -64 dBm @ MCS8 20 MHz
典型值 -84 dBm @ MCS0 40 MHz
典型值 -81 dBm @ MCS1 40 MHz
典型值 -79 dBm @ MCS2 40 MHz
典型值 -75 dBm @ MCS3 40 MHz
典型值 -72 dBm @ MCS4 40 MHz
典型值 -68 dBm @ MCS5 40 MHz
典型值 -67 dBm @ MCS6 40 MHz
典型值 -65 dBm @ MCS7 40 MHz
典型值 -61 dBm @ MCS8 40 MHz
典型值 -60 dBm @ MCS9 40 MHz
802.11ax 接收灵敏度 (2.4 GHz)

TAP-M310R-NPS-1R 和 -1P1R 型号：
典型值 -89 dBm @ MCS0 20 MHz
典型值 -87 dBm @ MCS1 20 MHz
典型值 -84 dBm @ MCS2 20 MHz
典型值 -81 dBm @ MCS3 20 MHz
典型值 -78 dBm @ MCS4 20 MHz
典型值 -74 dBm @ MCS5 20 MHz
典型值 -73 dBm @ MCS6 20 MHz
典型值 -71 dBm @ MCS7 20 MHz
典型值 -67 dBm @ MCS8 20 MHz
典型值 -65 dBm @ MCS9 20 MHz
典型值 -62 dBm @ MCS10 20 MHz
典型值 -60 dBm @ MCS11 20 MHz
典型值 -87 dBm @ MCS0 40 MHz
典型值 -85 dBm @ MCS1 40 MHz
典型值 -83 dBm @ MCS2 40 MHz
典型值 -80 dBm @ MCS3 40 MHz
典型值 -76 dBm @ MCS4 40 MHz
典型值 -72 dBm @ MCS5 40 MHz
典型值 -71 dBm @ MCS6 40 MHz
典型值 -69 dBm @ MCS7 40 MHz
典型值 -65 dBm @ MCS8 40 MHz
典型值 -63 dBm @ MCS9 40 MHz
典型值 -60 dBm @ MCS10 40 MHz
典型值 -58 dBm @ MCS11 40 MHz

TAP-M310R-1P1R1S 和 -1P2R1S 型号：
典型值 -87 dBm @ MCS0 20 MHz
典型值 -84 dBm @ MCS1 20 MHz
典型值 -81 dBm @ MCS2 20 MHz
典型值 -78 dBm @ MCS3 20 MHz
典型值 -75 dBm @ MCS4 20 MHz
典型值 -71 dBm @ MCS5 20 MHz
典型值 -70 dBm @ MCS6 20 MHz
典型值 -68 dBm @ MCS7 20 MHz
典型值 -64 dBm @ MCS8 20 MHz
典型值 -62 dBm @ MCS9 20 MHz
典型值 -59 dBm @ MCS10 20 MHz
典型值 -56 dBm @ MCS11 20 MHz
典型值 -85 dBm @ MCS0 40 MHz
典型值 -82 dBm @ MCS1 40 MHz
典型值 -79 dBm @ MCS2 40 MHz
典型值 -76 dBm @ MCS3 40 MHz
典型值 -73 dBm @ MCS4 40 MHz
典型值 -69 dBm @ MCS5 40 MHz
典型值 -68 dBm @ MCS6 40 MHz
典型值 -66 dBm @ MCS7 40 MHz
典型值 -62 dBm @ MCS8 40 MHz
典型值 -60 dBm @ MCS9 40 MHz
典型值 -57 dBm @ MCS10 40 MHz
典型值 -54 dBm @ MCS11 40 MHz

标准

所有型号：
所有型号： IEEE 802.3，用于 10BaseT
IEEE 802.3u，用于 100BaseT(X)
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3bz，用于 2.5GBaseT
IEEE 802.1Q，用于 VLAN 标记

仅限 TAP-M310R-1P1R1S 和 -1P2R1S 型号：
IEEE 802.3z，用于 1000BaseX
10/100/1000/2500BaseT(X) 端口（M12 X-coded 8-pin 母头接头）

TAP-M310R-NPS-1R、-1P1R 型号：1
TAP-M310R-1P1R1S 型号：1
TAP-M310R-1P2R1S 型号：2
10/100/1000BaseT(X) 端口（M12 X-coded 8-pin 母头接头）

TAP-M310R-1P1R1S、-1P2R1S 型号：2
1000/2500BaseSFP 插槽

TAP-M310R-1P1R1S、1P2R1S 型号：2

管理

DHCP Server
DHCP Client
DNS
HTTP
IPv4
LLDP
SMTP
SNMPv1/v2c/v3
Syslog
TCP/IP
Telnet
UDP
VLAN
MXconfig
安全

HTTPS/SSL
RADIUS
SSH
证书管理
对时服务

SNTP Client

过滤

ICMP
MAC 地址
IP 协议
基于端口
Wi-Fi ACL
客户端隔离

Console 端口

RS-232（M12 A-coded 5-pin 公头接头）

LED 指示灯

TAP-M310R-NPS-1R、 -1P1R 型号：
PWR、PWR R、PWR L、SYS、2.4G、5G、LAN 1
TAP-M310R-1P1R1S、-1P2R1S 型号：
PWR、PWR R、PWR L、SYS、2.4G、5G、LAN 1、LAN 2、LAN 3、LAN 4、LAN 5、HEAD、TAIL

按钮

复位按钮

外壳

金属
IP 等级

IP67
尺寸

TAP-M310R-NPS-1R 型号：74.25 x 150 x 130 mm（2.92 x 5.91 x 5.12 英寸）
TAP-M310R-NPS-1P1R 型号：136.65 x 150 x 130 mm（5.38 x 5.91 x 5.12 英寸）
TAP-M310R-1P1R1S 型号：198.75 x 150 x 130 mm（7.83 x 5.91 x 5.12 英寸）
TAP-M310R-1P2R1S 型号：268.15 x 150 x 130 mm（10.56 x 5.91 x 5.12 英寸）
重量

TAP-M310R-NPS-1R 型号：1,688 g (3.72 lb)
TAP-M310R-NPS-1P1R 型号：3,263.5 g (7.19 lb)
TAP-M310R-1P1R1S 型号：4,508.5 g (9.94 lb)
TAP-M310R-1P2R1S 型号：6,281 g (13.85 lb)
安装

TAP-M310R-NPS-1R、-1P1R 型号：壁挂式安装、导轨式安装（可选）
TAP-M310R-1P1R1S、-1P2R1S 型号：导轨式安装

输入电流

TAP-M310R-NPS-1R 型号：1.35 A @ 24 VDC
TAP-M310R-NPS-1P1R 型号：1.35 A @ 24 VDC，0.3 A @ 110 VDC
TAP-M310R-1P1R1S 型号：110 至 220 VAC，50 至 60 Hz，0.36 至 0.18 A（最大）
TAP-M310R-1P2R1S 型号：110 至 220 VAC，50 至 60 Hz，0.62 至 0.31 A（最大）
输入电压

TAP-M310R-NPS-1R 型号：24 VDC
TAP-M310R-NPS-1P1R 型号：24 至 110 VDC
TAP-M310R-1P1R1S、-1P2R1S 型号：110 至 220 VAC
电源接头

TAP-M310R-NPS-1R 型号：M12 A-coded 4-pin 公头接头
TAP-M310R-NPS-1P1R 型号：M12 K-coded 5-pin 公头接头
TAP-M310R-1P1R1S、-1P2R1S 型号：M12 K-coded 5-pin 公头接头
电源功耗

TAP-M310R-NPS-1R 型号：32.4 W（最大）
TAP-M310R-NPS-1P1R 型号：33 W（最大）
TAP-M310R-1P1R1S 型号：39.6 W（最大）
TAP-M310R-1P2R1S 型号：68.2 W（最大）

工作温度

-40 至 75°C（-40 至 167°F）
存储温度（含包装）

-40 至 85°C（-40 至 185°F）
相对湿度

5 至 95%（非冷凝）

EMC

EN 61000-6-2/-6-4
EN 55032/35
EMI

CISPR 32，FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：2 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
IEC 61000-4-6 CS：10 V/m
IEC 61000-4-8 PFMF：30 A/m
安全

IEC 62368-1
UL 62368-1
轨道交通

EN 50121-4
EN 50155
轨道火灾防护

EN 45545-2
无线电

EN 300 328、EN 301 489-1/17、EN 301 893、EN 300 440、FCC

时间

TAP-M310R-NPS-1R 型号：2,531,479 小时
TAP-M310R-NPS-1P1R 型号：1,872,508 小时
TAP-M310R-1P1R1S 型号：1,414,473 小时
TAP-M310R-1P2R1S 型号：922,834 小时
标准

Telcordia 标准 SR-332

保修期限

5 年
详情

请参阅 www.moxa.com.cn/warranty

下载产品资料表

软件、固件和驱动程序

名称	类型	校驗和	版本	操作系统	发布日期
Firmware for TAP-M310R Series 40.7 MB	固件	DB606BD046C7C1675D2D7BA61E223572BB7DCBD48EBCE43F9FBB9B1E368C9B33CD464E010D08F7E507179D228B02F9446112E52EE71998E439EB999EBB572D39 SHA-512	v1.0		2025年7月15日 2025年7月15日发布说明

支持文件

名称	类型	语言	版本	发布日期
Declaration of Conformity (cybersecurity) for TAP-M310R 204.4 KB	声明书	英文	v1.0	2025年11月5日 2025年11月5日
Manual for TAP-M310R Series 14.2 MB	手册	英文	v1.1	2025年10月31日 2025年10月31日
FOSS Statement for TAP-M310R Series 3.3 MB	声明书	英文	v1.0	2025年7月31日 2025年7月31日
TAP-M310R 系列产品资料表 3.3 MB	产品资料表	中文	v1.0	2025年7月15日 2025年7月15日
QIG for TAP-M310R Series 3.6 MB	QIG	英文	v1.0	2025年7月15日 2025年7月15日
Declaration of Conformity for TAP-M310R Series 376.8 KB	声明书	英文	v1.0	2025年5月5日 2025年5月5日

可用型号 (8)

显示图片

	比较 TAP-M310R-NPS-1R-EU-CT-T	比较 TAP-M310R-NPS-1R-US-CT-T	比较 TAP-M310R-NPS-1P1R-EU-CT-T	比较 TAP-M310R-NPS-1P1R-US-CT-T
应用	车载	车载	车载	车载
频段	EU	US	EU	US
工作温度	-40 ~ 75°C	-40 ~ 75°C	-40 ~ 75°C	-40 ~ 75°C
	添加至询价查看询价	添加至询价查看询价	添加至询价查看询价	添加至询价查看询价

	比较 TAP-M310R-1P1R1S-EU-CT-T	比较 TAP-M310R-1P1R1S-US-CT-T	比较 TAP-M310R-1P2R1S-EU-CT-T	比较 TAP-M310R-1P2R1S-US-CT-T
应用	轨旁	轨旁	轨旁	轨旁
频段	EU	US	EU	US
工作温度	-40 ~ 75°C	-40 ~ 75°C	-40 ~ 75°C	-40 ~ 75°C
	添加至询价查看询价	添加至询价查看询价	添加至询价查看询价	添加至询价查看询价

TAP-M310R 系列

轨道车地 Wi-Fi 6 AP/client

特点和优势

认证

介绍

为严苛环境量身打造

为轨道应用量身定制

WLAN 接口

WLAN 标准

适用于美国的频段（20 MHz 运行信道）

适用于欧盟的频段（20 MHz 运行信道）

无线安全

传输速率

WLAN 运行模式

天线接头

802.11a 传输器功率

802.11n 传输器功率 (5 GHz)

802.11ac 传输器功率（5 GHz，双链）

802.11ax 传输器功率（5 GHz，双链）

802.11b 传输器功率

802.11g 传输器功率

802.11n 传输器功率 (2.4 GHz)

802.11ac 传输器功率（2.4 GHz，双链）

802.11ax 传输器功率（2.4 GHz，双链）

802.11a 接收灵敏度

802.11n 接收灵敏度 (5 GHz)

802.11ac 接收灵敏度 (5 GHz)

802.11ax 接收灵敏度 (5 GHz)

802.11b 接收灵敏度

802.11g 接收灵敏度

802.11n 接收灵敏度 (2.4 GHz)

802.11ac 接收灵敏度 (2.4 GHz)

802.11ax 接收灵敏度 (2.4 GHz)

以太网接口

标准

10/100/1000/2500BaseT(X) 端口（M12 X-coded 8-pin 母头接头）

10/100/1000BaseT(X) 端口（M12 X-coded 8-pin 母头接头）

1000/2500BaseSFP 插槽

以太网软件特性

管理

安全

对时服务

安全防护

过滤

串口界面

Console 端口

LED 接口

LED 指示灯

输入/输出接口

按钮

机械特性

外壳

IP 等级

尺寸

重量

安装

电源参数

输入电流

输入电压

电源接头

电源功耗

工作环境

工作温度

存储温度（含包装）

相对湿度

安规认证

EMC

EMI

EMS

安全

轨道交通

轨道火灾防护

无线电

MTBF

时间

标准

保修

保修期限

详情

软件、固件和驱动程序
