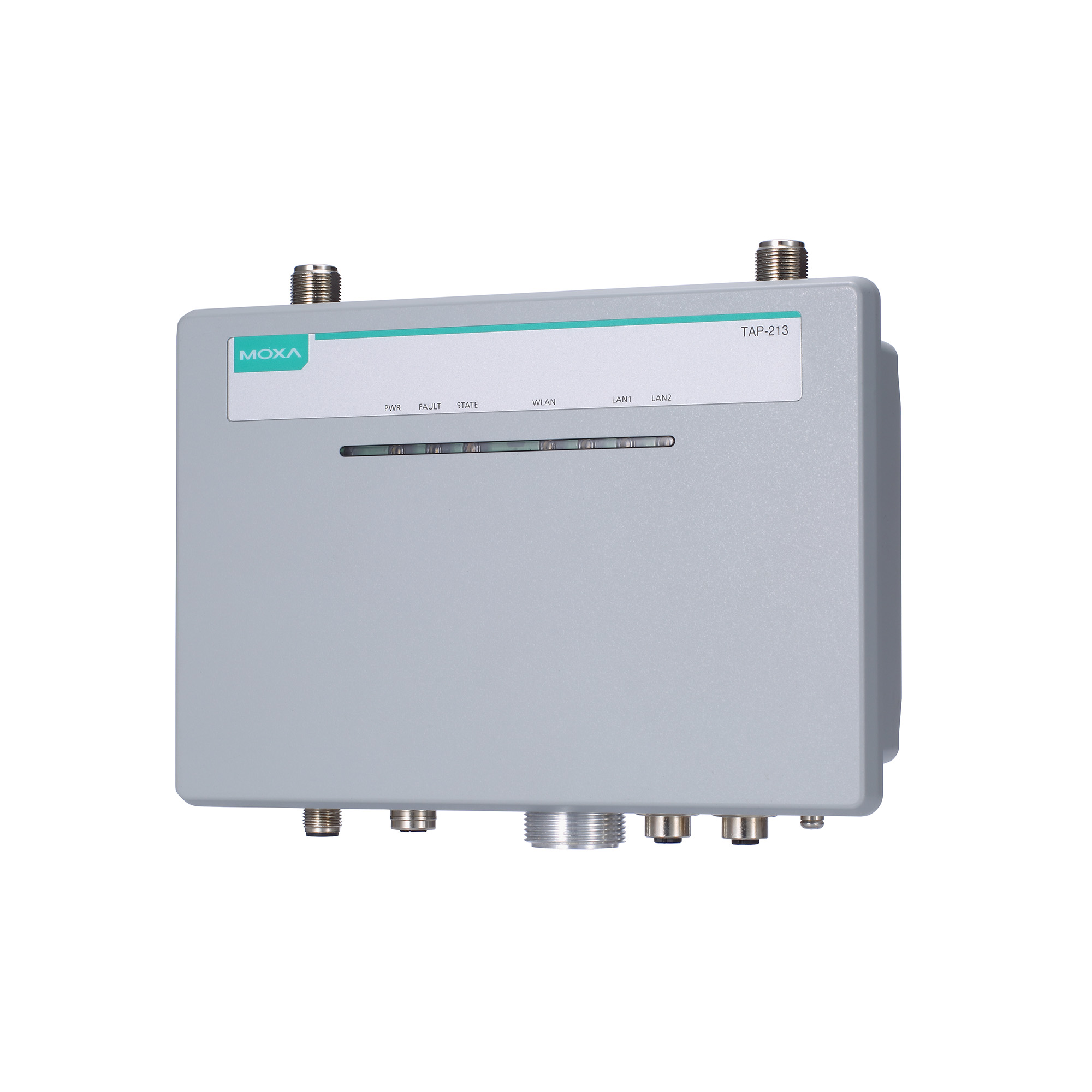

TAP-213 系列

轨道车载 802.11n IP68 无线 AP/client

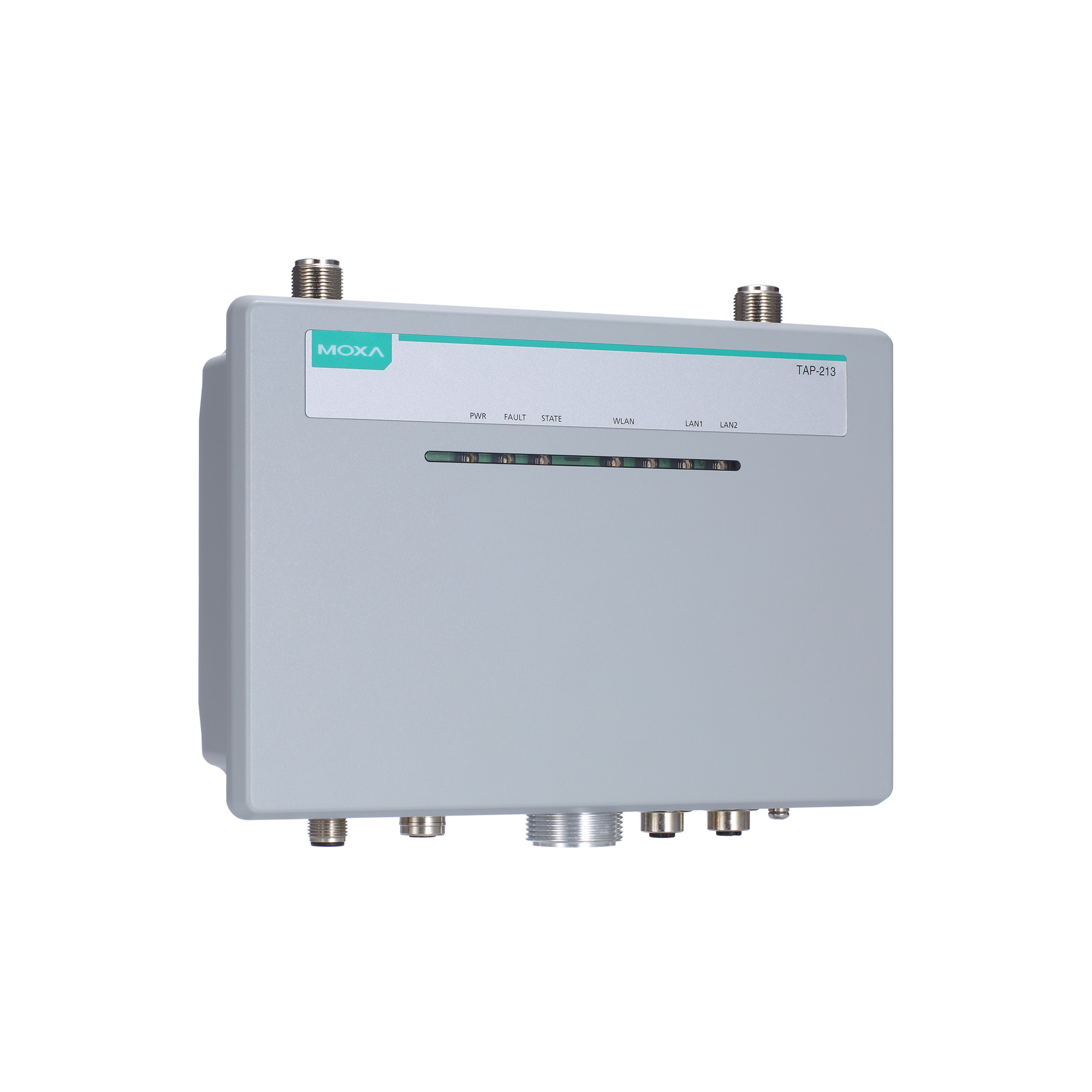

moxa-tap-213-series-image-1-(1).jpg | Moxa

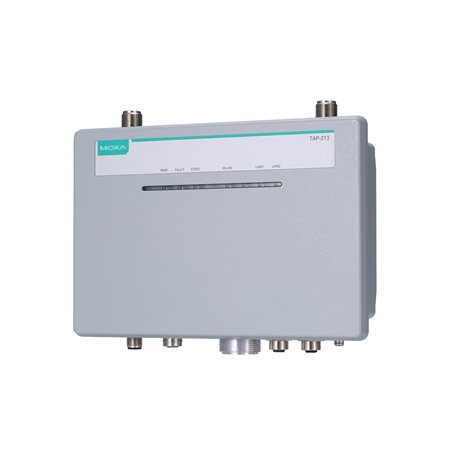

moxa-tap-213-series-image-2-(1).jpg | Moxa

特点和优势

  • 支持 IEEE 802.11a/b/g/n
  • 支持冗余双直流电源输入或 PoE 供电
  • QoS (WMM) 和 VLAN,有效管理网络流量
  • 基于控制器的 Turbo Roaming 快速漫游 (< 50 ms) 此处所示 Turbo Roaming 恢复时间是在优化条件下,配置无干扰 20-MHz RF 信道、WPA2-PSK 安全和默认 Turbo Roaming 参数的 AP 上记录的测试结果平均值。客户端配置 100 Kbps 流量负载的 3 个信道漫游。其他条件也可能影响漫游性能。有关 Turbo Roaming 参数设置的更多信息,请参阅产品手册。
  • 符合所有 EN 50155 强制性测试项目 本产品适用于 EN 50155 标准定义的轨道车辆轨交应用。有关详细说明,请参阅:www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • IP68 等级坚固外壳,支持 -40 至 75°C 工作温度
  • AeroLink 保护,实现冗余无线通信

认证

  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

TAP-213 户外无线 AP/client 是理想的强固型无线解决方案,适用于 CCTV 和 CBTC 通信等轨道车载和车地应用。 TAP-213 采用防尘防水设计,IP68 防护等级,可将无线网络拓展到户外和严苛环境。两个冗余直流双电源输入提高了供电的可靠性,还可通过 PoE 供电,实现简易方便的部署。TAP-213 符合 EN 50155 标准,非常适合轨道车辆应用。TAP-213 具有多项增强型工业级性能,提供稳定可靠的无线连接,特别适合轨道车载环境。



适用于严苛环境的特点

  • IP68 等级金属外壳,支持 -40 至 75°C 宽温

  • M12 防振设计,配备防水防尘接头

  • PoE 和双直流电源输入

  • 高功率 400 mW(最大)无线发射率

  • 24 至 110 VDC 宽范围电源输入

  • 基于客户端的 Turbo Roaming 技术,支持 3 个信道和 WPA 加密模式

  • 基于控制器的 Turbo Roaming 技术,在 WPA2 加密模式下支持 3 个信道上实现 < 50 ms 的漫游切换。(仅适用于与 WAC-1001 或 WAC-2004 配合使用)

  • 多种无线漫游参数适配不同的安装结构和天线类型



  • 信道带宽

    5 MHz、10 MHz、20 MHz、40 MHz

  • 适用于欧盟的频段(20 MHz 运行信道)

    2.412 至 2.472 GHz(13 个信道)
    5.180 至 5.240 GHz(4 个信道)
    5.260 至 5.320 GHz(4 个信道)
    5.500 至 5.700 GHz(11 个信道)

  • 适用于日本的频段(20 MHz 运行信道)

    2.412 至 2.484 GHz(14 个信道)
    5.180 至 5.240 GHz(4 个信道)
    5.260 至 5.320 GHz(4 个信道)
    5.500 至 5.700 GHz(11 个信道)

  • 适用于美国的频段(20 MHz 运行信道)

    2.412 至 2.462 GHz(11 个信道)
    5.180 至 5.240 GHz(4 个信道)
    5.260 至 5.320 GHz(4 个信道) DFS(动态频率选择)信道支持: AP 模式下,当检测到雷达信号时,设备将自动切换到另一个信道。但是根据规定,切换信道后,在开始服务之前需要 60 秒的可用性检查周期。
    5.500 至 5.700 GHz(8 个信道),不包括 5.600 至 5.640 GHz DFS(动态频率选择)信道支持:AP 模式下,当检测到雷达信号时,设备将自动切换到另一个信道。但是根据规定,切换信道后,在开始服务之前需要 60 秒的可用性检查周期。
    5745 至 5825 GHz(5 个信道)

  • 802.11a 接收灵敏度(在 5.680 GHz 测量)

    典型值 -90 @ 6 Mbps
    典型值 -88 @ 9 Mbps
    典型值 -88 @ 12 Mbps
    典型值 -85 @ 18 Mbps
    典型值 -81 @ 24 Mbps
    典型值 -78 @ 36 Mbps
    典型值 -74 @ 48 Mbps
    典型值 -74 @ 54 Mbps
    注意 由于信道 153 和 161 的接收灵敏度性能受到限制,建议避免在关键应用中使用这些信道。

  • 802.11n 接收灵敏度(5 GHz;在 5.680 GHz 测量)

    典型值 -88 dBm @ MCS0 20 MHz
    典型值 -85 dBm @ MCS1 20 MHz
    典型值 -82 dBm @ MCS2 20 MHz
    典型值 -79 dBm @ MCS3 20 MHz
    典型值 -76 dBm @ MCS4 20 MHz
    典型值 -71 dBm @ MCS5 20 MHz
    典型值 -70 dBm @ MCS6 20 MHz
    典型值 -69 dBm @ MCS7 20 MHz
    典型值 -95 dBm @ MCS8 20 MHz
    典型值 -91 dBm @ MCS9 20 MHz
    典型值 -87 dBm @ MCS10 20 MHz
    典型值 -80 dBm @ MCS11 20 MHz
    典型值 -78 dBm @ MCS12 20 MHz
    典型值 -74 dBm @ MCS13 20 MHz
    典型值 -72 dBm @ MCS14 20 MHz
    典型值 -71 dBm @ MCS15 20 MHz
    典型值 -84 dBm @ MCS0 40 MHz
    典型值 -81 dBm @ MCS1 40 MHz
    典型值 -77 dBm @ MCS2 40 MHz
    典型值 -75 dBm @ MCS3 40 MHz
    典型值 -71 dBm @ MCS4 40 MHz
    典型值 -67 dBm @ MCS5 40 MHz
    典型值 -64 dBm @ MCS6 40 MHz
    典型值 -63 dBm @ MCS7 40 MHz
    典型值 -90 dBm @ MCS8 40 MHz
    典型值 -85 dBm @ MCS9 40 MHz
    典型值 -82 dBm @ MCS10 40 MHz
    典型值 -81 dBm @ MCS11 40 MHz
    典型值 -77 dBm @ MCS12 40 MHz
    典型值 -73 dBm @ MCS13 40 MHz
    典型值 -71 dBm @ MCS14 40 MHz
    典型值 -68 dBm @ MCS15 40 Mhz
    注意 由于信道 153 和 161 的接收灵敏度性能受到限制,建议避免在关键应用中使用这些信道。

  • 802.11b 接收灵敏度(在 2.437 GHz 测量)

    典型值 -93 dBm @ 1 Mbps
    典型值 -93 dBm @ 2 Mbps
    典型值 -93 dBm @ 5.5 Mbps
    典型值 -88 dBm @ 11 Mbps

  • 802.11g 接收灵敏度(在 2.437 GHz 测量)

    典型值 -90 dBm @ 6 Mbps
    典型值 -88 dBm @ 9 Mbps
    典型值 -88 dBm @ 12 Mbps
    典型值 -85 dBm @ 18 Mbps
    典型值 -81 dBm @ 24 Mbps
    典型值 -78 dBm @ 36 Mbps
    典型值 -74 dBm @ 48 Mbps
    典型值 -74 dBm @ 54 Mbps

  • 802.11n 接收灵敏度(2.4 GHz;在 2.437 GHz 测量)

    典型值 -89 dBm @ MCS0 20 MHz
    典型值 -85 dBm @ MCS1 20 MHz
    典型值 -85 dBm @ MCS2 20 MHz
    典型值 -82 dBm @ MCS3 20 MHz
    典型值 -78 dBm @ MCS4 20 MHz
    典型值 -74 dBm @ MCS5 20 MHz
    典型值 -72 dBm @ MCS6 20 MHz
    典型值 -70 dBm @ MCS7 20 MHz
    典型值 -95 dBm @ MCS8 20 MHz
    典型值 -90 dBm @ MCS9 20 MHz
    典型值 -87 dBm @ MCS10 20 MHz
    典型值 -83 dBm @ MCS11 20 MHz
    典型值 -80 dBm @ MCS12 20 MHz
    典型值 -74 dBm @ MCS13 20 MHz
    典型值 -71 dBm @ MCS14 20 MHz
    典型值 -69 dBm @ MCS15 20 MHz
    典型值 -87 dBm @ MCS0 40 MHz
    典型值 -83 dBm @ MCS1 40 MHz
    典型值 -83 dBm @ MCS2 40 MHz
    典型值 -80 dBm @ MCS3 40 MHz
    典型值 -76 dBm @ MCS4 40 MHz
    典型值 -73 dBm @ MCS5 40 MHz
    典型值 -69 dBm @ MCS6 40 MHz
    典型值 -67 dBm @ MCS7 40 MHz
    典型值 -93 dBm @ MCS8 40 MHz
    典型值 -88 dBm @ MCS9 40 MHz
    典型值 -85 dBm @ MCS10 40 MHz
    典型值 -82 dBm @ MCS11 40 MHz
    典型值 -78 dBm @ MCS12 40 MHz
    典型值 -73 dBm @ MCS13 40 MHz
    典型值 -69 dBm @ MCS14 40 MHz
    典型值 -67 dBm @ MCS15 40 MHz

  • 调制类型

    DSSS
    MIMO-OFDM
    OFDM

  • 传输速率

    802.11a/g:6、9、12、18、24、36、48、54 Mbps
    802.11b:1、2、5.5、11 Mbps
    802.11n HT20:6.5 至 144.4 Mbps(MCS0 至 MCS15)
    802.11n HT40:13.5 至 300 Mbps(MCS0 至 MCS15)

  • 802.11a 传输器功率

    23±1.5 dBm @ 6 Mbps
    23±1.5 dBm @ 12 Mbps
    23±1.5 dBm @ 24 Mbps
    21±1.5 dBm @ 36 Mbps
    20±1.5 dBm @ 48 Mbps
    18±1.5 dBm @ 54 Mbps

  • 802.11n 传输器功率 (5 GHz)

    23±1.5 dBm @ MCS0 20 MHz
    20±1.5 dBm @ MCS1 20 MHz
    20±1.5 dBm @ MCS2 20 MHz
    20±1.5 dBm @ MCS3 20 MHz
    19±1.5 dBm @ MCS4 20 MHz
    18±1.5 dBm @ MCS5 20 MHz
    18±1.5 dBm @ MCS6 20 MHz
    18±1.5 dBm @ MCS7 20 MHz
    23±1.5 dBm @ MCS8 20 MHz
    20±1.5 dBm @ MCS9 20 MHz
    20±1.5 dBm @ MCS10 20 MHz
    20±1.5 dBm @ MCS11 20 MHz
    19±1.5 dBm @ MCS12 20 MHz
    19±1.5 dBm @ MCS13 20 MHz
    18±1.5 dBm @ MCS14 20 MHz
    18±1.5 dBm @ MCS15 20 MHz
    23±1.5 dBm @ MCS0 40 MHz
    20±1.5 dBm @ MCS1 40 MHz
    20±1.5 dBm @ MCS2 40 MHz
    20±1.5 dBm @ MCS3 40 MHz
    19±1.5 dBm @ MCS4 40 MHz
    18±1.5 dBm @ MCS5 40 MHz
    18±1.5 dBm @ MCS6 40 MHz
    18±1.5 dBm @ MCS7 40 MHz
    23±1.5 dBm @ MCS8 40 MHz
    20±1.5 dBm @ MCS9 40 MHz
    20±1.5 dBm @ MCS10 40 MHz
    20±1.5 dBm @ MCS11 40 MHz
    19±1.5 dBm @ MCS12 40 MHz
    19±1.5 dBm @ MCS13 40 MHz
    18±1.5 dBm @ MCS14 40 MHz
    18±1.5 dBm @ MCS15 40 MHz

  • 802.11b 传输器功率

    26±1.5 dBm @ 1 Mbps
    26±1.5 dBm @ 2 Mbps
    26±1.5 dBm @ 5.5 Mbps
    25±1.5 dBm @ 11 Mbps

  • 802.11g 传输器功率

    23±1.5 dBm @ 6 Mbps
    23±1.5 dBm @ 12 Mbps
    23±1.5 dBm @ 24 Mbps
    21±1.5 dBm @ 36 Mbps
    20±1.5 dBm @ 48 Mbps
    18±1.5 dBm @ 54 Mbps

  • 802.11n 传输器功率 (2.4 GHz)

    23±1.5 dBm @ MCS0 20 MHz
    21±1.5 dBm @ MCS1 20 MHz
    21±1.5 dBm @ MCS2 20 MHz
    21±1.5 dBm @ MCS3 20 MHz
    20±1.5 dBm @ MCS4 20 MHz
    19±1.5 dBm @ MCS5 20 MHz
    18±1.5 dBm @ MCS6 20 MHz
    18±1.5 dBm @ MCS7 20 MHz
    23±1.5 dBm @ MCS8 20 MHz
    21±1.5 dBm @ MCS9 20 MHz
    21±1.5 dBm @ MCS10 20 MHz
    21±1.5 dBm @ MCS11 20 MHz
    20±1.5 dBm @ MCS12 20 MHz
    19±1.5 dBm @ MCS13 20 MHz
    18±1.5 dBm @ MCS14 20 MHz
    18±1.5 dBm @ MCS15 20 MHz
    23±1.5 dBm @ MCS0 40 MHz
    20±1.5 dBm @ MCS1 40 MHz
    20±1.5 dBm @ MCS2 40 MHz
    20±1.5 dBm @ MCS3 40 MHz
    19±1.5 dBm @ MCS4 40 MHz
    19±1.5 dBm @ MCS5 40 MHz
    18±1.5 dBm @ MCS6 40 MHz
    17±1.5 dBm @ MCS7 40 MHz
    23±1.5 dBm @ MCS8 40 MHz
    20±1.5 dBm @ MCS9 40 MHz
    20±1.5 dBm @ MCS10 40 MHz
    20±1.5 dBm @ MCS11 40 MHz
    20±1.5 dBm @ MCS12 40 MHz
    19±1.5 dBm @ MCS13 40 MHz
    18±1.5 dBm @ MCS14 40 MHz
    17±1.5 dBm @ MCS15 40 MHz

  • 无线安全

    WEP 加密(64 位和 128 位)
    WPA/WPA2 企业版(IEEE 802.1X/RADIUS、TKIP、AES)
    WPA/WPA2 个人版

  • WLAN 天线接口

    2 个 N-type 母头

  • WLAN 运行模式

    接入点 (AP)、客户端 (Client)、客户端路由器 (Client-Router)、嗅探器 (Sniffer)

  • WLAN 标准

    802.11a/b/g/n
    802.11i 无线安全

  • 频段

    2.4 GHz
    5 GHz

  • 按钮

    复位按钮

  • 10/100/1000BaseT(X) 端口(M12 A-coded 8-pin 母头接头)

    1

  • 1000BaseSFP 插槽

    1

  • 标准

    IEEE 802.1p,用于服务等级
    IEEE 802.1Q,用于 VLAN 标记
    IEEE 802.1X,用于授权认证
    IEEE 802.3,用于 10BaseT
    IEEE 802.3ab,用于 1000BaseT(X)
    IEEE 802.3af,用于 PoE
    IEEE 802.3u,用于 100BaseT(X)

  • 端口总数

    2

  • 最高速度

    1G

  • 连接

    PoE
    M12
    光纤

  • 管理

    SNMPv1/v2c/v3、DHCP Server/Client、IPv4、LLDP、SMTP、Syslog、TCP/IP、Telnet、TFTP、UDP、Web Console、无线搜索工具

  • 安全

    HTTPS/SSL、RADIUS、SSH

  • 对时服务

    NTP Client、SNTP

  • 单播路由

    静态路由

  • VLAN ID 范围

    VID 1 至 4094

  • M12 接头

    M12 A-coded 5-pin 母头(用于 ABC-02 USB 存储)

  • 过滤

    IP 地址、MAC 地址、端口

  • 特性

    端口转发

  • Console 端口

    USB-M12 console(M12 B-coded 5-pin 母头接头)

  • 流量控制

    RTS/CTS、XON/XOFF

  • 校验位

    无、偶、奇、Space、Mark

  • 输入电流

    0.65 A @ 24 VDC,0.16 A @ 110 VDC

  • 输入电压

    24 至 110 VDC,冗余双输入

  • 电源接头

    M12 A-coded 4-pin 公头接头

  • 电源功耗

    17.6 W(最大)

  • 反接保护

    支持

  • 输入电源

    PoE (IEEE 802.3af)

  • 外壳

    金属

  • IP 等级

    IP68

  • 尺寸(无挂耳)

    220 x 150 x 50.5 mm(8.66 x 5.91 x 1.99 英寸)

  • 重量

    1,500 g (3.31 lb)

  • 安装

    壁挂式安装(标准)、导轨式安装(可选)、杆架式安装(可选)

  • 保护

    PCB 保护涂层

  • 工作温度

    -40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:20 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 射频

    N 300 328、EN 301 489-1/17、EN 301 893、FCC、IC、WPC

  • 轨道交通

    EN 50121-4,EN 50155

  • 轨道火灾防护

    EN 45545-2

  • 安全

    EN 60950-1、UL 60950-1、IEC 60950-1

  • 时间

    758,369 小时

  • 标准

    Telcordia SR332
