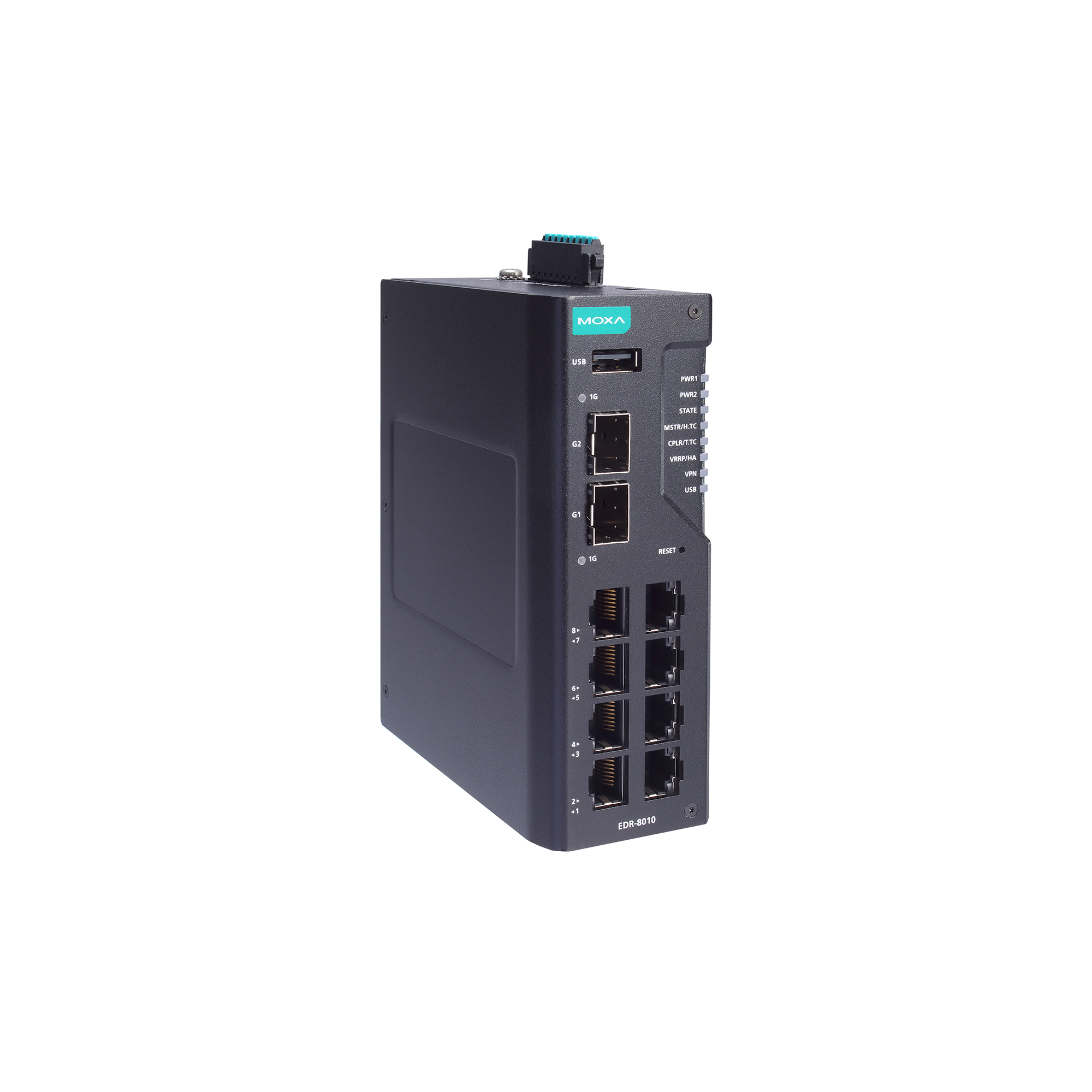

EDR-8010 系列 8 FE 电口和 2 GbE SFP 多端口工业安全路由器

EDR-8010 系列

8 FE 电口和 2 GbE SFP 多端口工业安全路由器

moxa-edr-8010-series-image-(1).jpg | Moxa

特点和优势

8 FE + 2 千兆端口一体式防火墙/NAT/VPN/路由器/交换机
使用 Mxsecurity 管理软件可视化 OT 安全性
利用 VPN 建立远程安全访问隧道
使用深度数据包检测 (DPI) 技术检查工业协议数据
网络地址转换 (NAT) 轻松进行网络设置
支持 RSTP/Turbo Ring 冗余协议，增强网络冗余
基于 IEC 62443/NERC CIP 的安全功能
支持安全启动以检查系统完整性
支持 -40 至 75°C 工作温度（-T 型号）

认证

您可以在 My Moxa 追踪已关注产品的更新资讯

联系销售人员

介绍

EDR-8010 系列是一套高度集成的工业多端口安全路由器，具有防火墙 / NAT / VPN 和网管二层交换机功能。这些设备专为关键远程控制或监控网络中基于以太网的安全应用而设计。这些安全路由器提供电子安全边界来保护关键网络资产，包括电力应用中的变电站、水站中的泵处理系统、石油和天然气应用中的分布式控制系统以及工厂自动化中的 PLC / SCADA 系统。

利用先进的网络安全功能抵御恶意威胁

EDR-8010 系列的嵌入式防火墙使用策略规则来控制受信任区域之间的网络流量，同时网络地址转换 (NAT) 保护内部网络免受外部主机未经授权的访问。虚拟专用网络 (VPN) 功能进一步为用户从公共互联网访问专用网络时提供安全的通信隧道。为了帮助保护您的 OT 资产免受网络攻击，EDR-8010 系列支持深度数据包检测 (DPI)，以检查各种 OT 特定协议的网络数据包的数据部分。

通过用户友好的界面和快速设置简化配置

EDR-8010 系列的设置向导为用户提供了一种简单的方法，只需四个步骤即可设置 WAN、LAN 和桥接端口以实现路由功能。此外，基于对象的防火墙管理功能为工程师提供了一种简单的方法来配置和维护针对IP地址和子网、网络服务、工业应用服务和用户定义服务的防火墙过滤。

工业级设计，确保网络连接不间断

EDR-8010 系列坚固耐用的硬件使这些安全路由器成为恶劣工业环境的理想选择，具有宽温型号，可在危险条件和 -40 至 75°C 的极端温度下可靠运行。此外，EDR-8010 系列支持全面的第 2 层和第 3 层冗余机制，以确保您的网络始终保持连接。

下载产品资料表
打印此页
保存

您可在 My Moxa 管理和分享已保存列表

报警功能通道

纯电阻性负载：1 A @ 24 VDC
按钮

复位按钮
数字输入通道

+13 至 +30 V 表示状态 1
-30 至 +3 V 表示状态 0
最大输入电流：8 mA

10/100BaseT(X) 端口（RJ45 接头）

8
1000BaseSFP 插槽

2
标准

IEEE 802.3，用于 10BaseT
IEEE 802.3u，用于 100BaseT(X)
IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX
IEEE 802.3x，用于流量控制
IEEE 802.1Q，用于 VLAN 标记
IEEE 802.1X，用于授权认证
静态端口聚合

广播转发

IP 定向广播，广播转发
管理

背压流量控制
DDNS
DHCP Server/Client
Web Console (HTTP/HTTPS)
LLDP
QoS/CoS/ToS
SNMPv1/v2c/v3
Telnet
TFTP
HTTPS
SSH
冗余协议

RSTP
STP
Turbo Ring v2
路由

吞吐量：每秒 50K 个数据包（最大 500 Mbps）
路由表

最大 4K 路由规则
并发连接

最多 120K
每秒连接数

最多 6K
路由冗余

VRRP
安全

安全启动
IPsec
L2TP（服务器）
RADIUS
信任访问控制
对时服务

NTP Server/Client
SNTP
单播路由

OSPF
RIPV1/V2
静态路由
组播路由

静态路由
过滤

IGMP v1/v2/v3

VLAN ID 范围

VID 1 至 4094
IGMP 分组

256
最大 VLAN 数量

16

LED 指示灯

PWR1, PWR2, STATE, MSTR/H.TC, CPLR/T.TC, VRRP/HA, VPN, USB

技术

ARP 攻击
FIN 扫描
ICMP-死亡
NEWWithout-SYN 扫描
NMAP-ID 扫描
NMAP-Xmas 扫描
空扫描
SYN/FIN 扫描
SYN/RST 扫描
SYN-攻击
Xmas 扫描

过滤

DDoS
以太网协议
ICMP
IP 地址
MAC 地址
端口
状态检测

路由器防火墙
透明 (bridge) 防火墙
深层数据包检测

Modbus TCP
Modbus UDP
DNP3
IEC 60870-5-104
IEC 61850 MMS
未来的固件更新将支持其他协议。
吞吐量

每秒最多 50K 个数据包（最大 500 Mbps）

认证

MD5 和 SHA (SHA-256)
RSA（密钥大小：1024 位，2048 位）
X.509 v3 证书
VPN 并发隧道

最多 50 个 IPsec VPN 隧道
加密

DES
3DES
AES-128
AES-192
AES-256
协议

IPsec
L2TP（服务器）
PPTP（客户端）
吞吐量

最大 200 Mbps（条件：AES-256、SHA-256）

特性

1 转 1
N 转 1
端口转发
NAT 环回

事件类型

防火墙事件
VPN 事件
接口

本地存储
SNMP Trap
系统日志服务器

Console 端口

RS-232（TxD、RxD、GND），3-pin（115200、n、8、1）
接头

USB Type-C

连接

可拆卸接线端子
工作电压

9.6 至 60 VDC
输入电压

12/24/48 VDC
输入电流

0.53 A @ 12 VDC
0.26 A @ 24 VDC
0.14 A @ 48 VDC
反接保护

支持

外壳

金属
尺寸

45 x 135 x 105 mm (1.77 x 5.31 x 4.13 in)
重量

520 g (1.15 lb)
安装

DIN 导轨安装（DNV 认证）
壁挂式安装（附可选套件）

工作温度

标准型号：-10 至 60°C（14 至 140°F）
宽温型号：-40 至 75°C（-40 至 167°F）

所有型号：经 DNV 认证，工作温度范围为 -25 至 70°C（-13 至 158°F）
存储温度（含包装）

-40 至 85°C（-40 至 185°F）
相对湿度

5 至 95%（非冷凝）

安全

IEC 62368-1
UL 62368-1
EMC

EN 55032/35
EMI

CISPR 32，FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：4 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
轨道交通

EN 50121-4
交通控制

NEMA TS2
海事

IEC 60945
DNV
冲击

IEC 60068-2-27
自由落体

IEC 60068-2-32
振动

IEC 60068-2-6

时间

1,347,225 小时
标准

Telcordia (Bellcore)，GB

保修期限

5 年
详情

请参阅 www.moxa.com.cn/warranty

下载产品资料表

软件、固件和驱动程序

名称	类型	校驗和	版本	操作系统	发布日期
SNMP MIB file for EDR-8010 Series 168.6 KB	软件包	EBEA70F4136AAF855D81CEF8B9C3463143ACCD670E04F25592FC3328E4A640EBAB0BF5E204FB776AA8672BAC7D41C1645152884BB4BE294207AB08FCEE9950C4 SHA-512	v3.6		2024年4月3日 2024年4月3日发布说明
Software Package for MXview One Series (Windows version) 374.0 MB	软件包	1F23794C6FDEC08AE9DBB890EBBF7B85E96C83293FF6C63FBF504180CA3B93AF1B9CE4F674E80ADEA25EEB08F86187D056DD5F00E864172684B8B959AE83B6DD SHA-512	v1.3.0	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2024年1月31日 2024年1月31日发布说明
Software Package for MXview One Series (Linux version) 333.4 MB	软件包	08A8C932DEF44EBB0DFF78271E6B6E506E5181B4C08A9E17F6477A74866D8B4DEEC743503A84C1889B3BAA4506A31837FA2AD855D0295836328F7FFF2D2A3A8D SHA-512	v1.3.0	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2024年1月31日 2024年1月31日发布说明
Network Security Package for EDR-8010 Series 6.4 MB	软件包	03FC18EB06F0CFEDD122FBB1C908DE9569FD4A53CF0B527C30D57BEC37F926E60D632C0669F82E6B56F5FF0DC205E3B1AC9AD894B6F8A5EA679AF7C9B6FA8BB4 SHA-512	v8.0.13		2024年1月31日 2024年1月31日发布说明
Network Security Package for EDR-8010 Series 6.3 MB	软件包	47E7E18F7F25F2CD2A1BFEE7F3173A35B80A1BA291A2C1ACB5B89A905C17F607B86AE078AAC95A1C6F3F332C4165A934E1728B2A360A539348741B0CB6EA15F2 SHA-512	v8.0.12		2023年12月26日 2023年12月26日发布说明

支持文件

名称	类型	语言	版本	发布日期
Manual for MX-ROS V3 20.0 MB	手册	英文	v1.4	2024年4月3日 2024年4月3日
CLI Manual for MX-ROS V3 3.6 MB	手册	英文	v1.1	2024年4月3日 2024年4月3日
QIG for EDR-8010 Series 1.6 MB	QIG	英文	v2.0	2024年2月6日 2024年2月6日
Declaration of Conformity for EDR-8010 Series 315.6 KB	声明书	英文	v1.0	2024年2月2日 2024年2月2日
EDR-8010 系列产品资料 2.4 MB	产品资料表	中文	v1.0	2023年9月20日 2023年9月20日
CLI Manual for Industrial Secure Routers 2.3 MB	手册	英文	v3.0	2023年8月31日 2023年8月31日

可用型号 (8)

显示图片

	比较 EDR-8010-2GSFP	比较 EDR-8010-2GSFP-T	比较 EDR-8010-2GSFP-CT	比较 EDR-8010-2GSFP-CT-T
10/100BaseT(X) 端口 (RJ45 接头)	8	8	8	8
1000BaseBaseSFP 插槽	2	2	2	2
防火墙	✓	-	-	-
NAT	✓	✓	✓	✓
VPN	–	–	–	–
输入电压	12/24/48 VDC	12/24/48 VDC	12/24/48 VDC	12/24/48 VDC
保护涂层	–	–	✓	✓
工作温度	-10 ~ 60°C	-40 ~ 75°C	-10 ~ 60°C	-40 ~ 75°C
	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹

	比较 EDR-8010-VPN-2GSFP	比较 EDR-8010-VPN-2GSFP-T	比较 EDR-8010-VPN-2GSFP-CT	比较 EDR-8010-VPN-2GSFP-CT-T
10/100BaseT(X) 端口 (RJ45 接头)	8	8	8	8
1000BaseBaseSFP 插槽	2	2	2	2
防火墙	✓	✓	✓	✓
NAT	✓	✓	✓	✓
VPN	✓	✓	✓	✓
输入电压	12/24/48 VDC	12/24/48 VDC	12/24/48 VDC	12/24/48 VDC
保护涂层	–	–	✓	✓
工作温度	-10 ~ 60°C	-40 ~ 75°C	-10 ~ 60°C	-40 ~ 75°C
	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹
