TN-4900 系列

EN 50155 千兆安全路由器

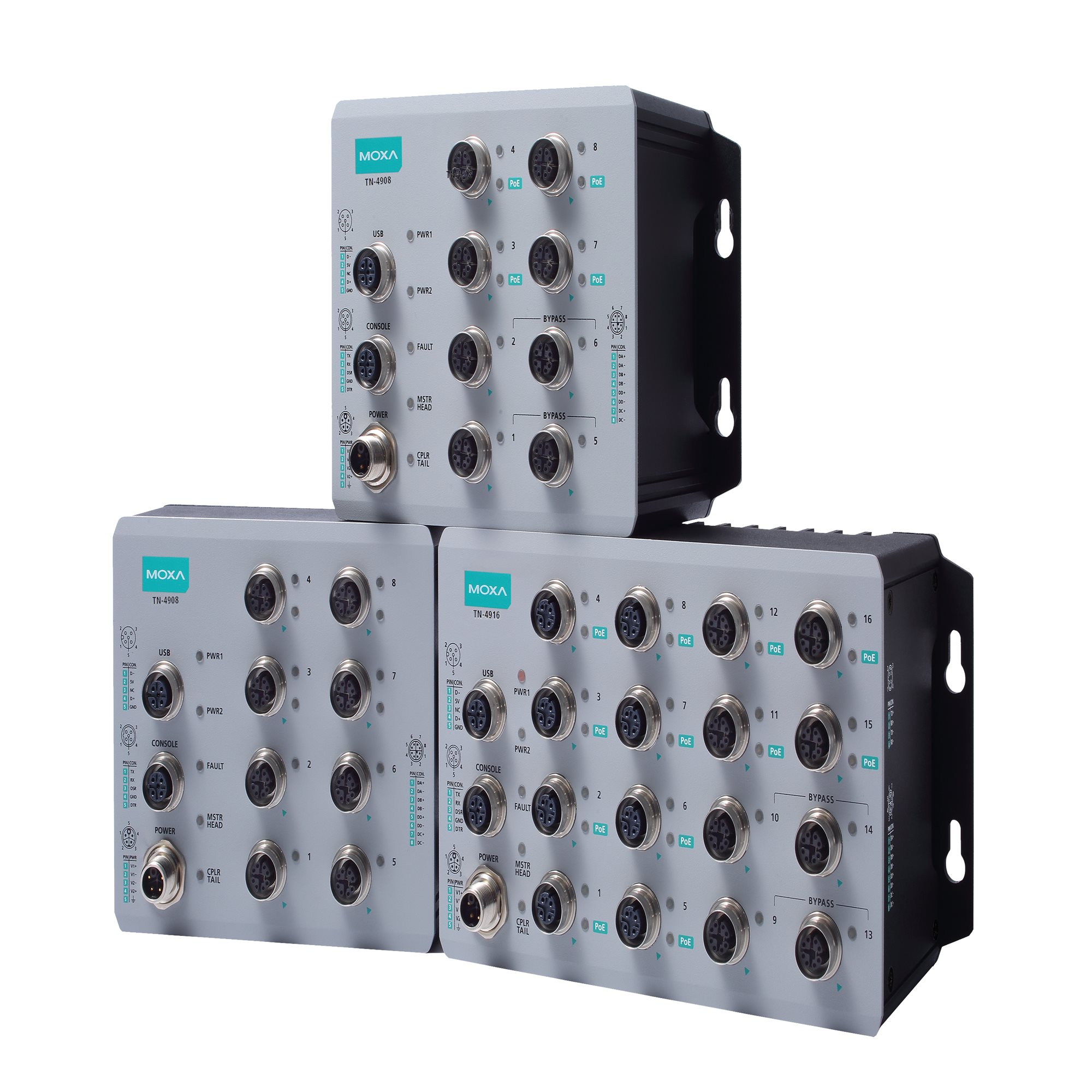

moxa-tn-4900-series-image-(1).jpg | Moxa

特点和优势

  • 8 个千兆端口,最多 8 个 PoE 端口
  • IEC 61375 ETBN 功能(ETBN 型号)
  • 双旁路中继功能
  • 24 至 110 VDC 隔离电源输入
  • 符合所有 EN 50155 强制性测试项目 本产品适用于 EN 50155 标准定义的轨道车辆轨交应用。有关详细说明,请参阅:www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • 支持 -40 至 70°C 工作温度
  • 符合 IEC 62443-4-2:2019 预计将于 2021 年第四季度末准备就绪。

认证

  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

ToughNet TN-4900 系列专为轨道车辆以太网网络而设计,是一组高性能 M12 路由器,具有 8 个千兆端口和多达 4 个旁路中继端口。此类路由器具有防火墙、ETBN 和路由功能,适用于跨网域部署应用。TN-4900 系列路由器通过 M12 接头和其他圆形接头紧密、牢靠的连接,可确保在工业环境的振动和冲击下稳定地运行。

TN-4900 系列支持 24 至 110 VDC 的宽范围电源输入,可在 -40 至 70°C 的温度下长时间工作。此外,这类路由器符合 EN 50155 的强制性要求,因而适用于各种工业应用。



其他特点和优势

  • 符合 IEC 61375-2-3、61375-2-5 的 ETBN

  • 符合 IEC 62443-4-2:2019 的网络安全特性

  • 防火墙,可保护网络和过滤掉不受信任的网络流量

  • 路由功能,可将大型网络划分为分层式子网,并允许数据和信息跨网络通信

  • NAT 简化了 IP 管理,不同列车的终端设备可以使用相同的 IP 地址,使 IP 管理变得更加简单

  • 先进的 EN 50155 以太网路由器,适用于轨道车辆应用

  • 支持 Turbo Ring 和 RSTP/STP 网络冗余

  • 面板式安装或导轨式安装

  • 快速换线恢复

  • 自动恢复在线设备的 IP 地址

  • LLDP 支持通过网络管理软件自动发现网络拓扑

  • 通过 Web 浏览器、Telnet/串口 console 和 CLI Windows 管理工具进行配置



  • 10/100/1000BaseT(X) 端口(M12 X-coded 8-pin 母头接头)

    TN-4908 系列非 PoE 非 ETBN 型号:8
    TN-4908 系列非 PoE ETBN 型号:4
    TN-4908 系列 PoE 非 ETBN 型号:4

  • 10/100/1000BaseT(X) 端口(M12 X-coded 8-pin 母头接头,带旁路功能)

    TN-4908 系列 ETBN 型号:4

  • PoE 端口(100/1000BaseT(X),M12 X-coded 8-pin 母头接头)

    TN-4908 系列 PoE 型号:4

  • 标准

    IEEE 802.1Q,用于 VLAN 标记
    IEEE 802.1w,用于快速生成树协议 (RSTP)
    IEEE 802.3af/at,用于 PoE/PoE+ 输出
    IEEE 802.3ab,用于 1000BaseT(X)
    IEEE 802.1X,用于授权认证
    IEEE 802.1D-2004,用于生成树协议 (STP)
    IEEE 802.3x,用于流量控制
    IEEE 802.3u,用于 100BaseT(X)
    IEEE 802.1p,用于服务等级
    IEEE 802.3,用于 10BaseT

  • 配置选项

    通过串口/Telnet/SSH 的命令行界面 (CLI),Web Console (HTTP/HTTPS),Windows 管理工具

  • 过滤

    IGMP v1/v2,静态组播,802.1Q

  • 管理

    Back Pressure Flow Control, SNMP Inform, LLDP, Syslog, HTTP, Flow control, SMTP, QoS/CoS/ToS, Port Mirror, SNMP Trap, SNMPv1/v2c/v3, IPv4, Telnet, DHCP server, TFTP, RARP, Account Management

  • 冗余协议

    RSTP、静态端口聚合、Turbo Ring v2、STP

  • 路由冗余

    VRRP

  • 安全

    端口锁定、SSH、广播风暴保护、TACACS+、本地帐户访问管理、HTTPS/SSL

  • 对时服务

    SNTP、NTP Server/Client

  • 单播路由

    RIPV1/V2、OSPF、静态路由

  • 组播路由

    静态路由

  • 技术

    NMAP-ID Scan, ARP-Flood, SYN/FIN Scan, Null Scan, ICMP-Death, FIN Scan, SYNFlood, NEWWithout-SYN Scan, Xmas Scan, NMAP-Xmas Scan, SYN/RST Scan

  • 过滤

    ICMP、MAC 地址、以太网协议、端口、IP 地址、DDoS

  • 快速自动化配置文件

    Telnet、HTTP、RADIUS、PROFINET、EtherCAT、IPsec、SSH、PPTP、IEC 60870-104、FOUNDATION Fieldbus、L2TP、EtherNet/IP、LonWorks、DNP、Modbus TCP、FTP

  • 状态检测

    路由器防火墙
    透明 (bridge) 防火墙

  • 吞吐量

    每秒最多 500,000 个数据包

  • IGMP 分组

    256

  • MAC 地址表大小

    16 K

  • 最大 VLAN 数量

    16

  • VLAN ID 范围

    VID 1 至 4094

  • LED 指示灯

    STATE、PWR1、PWR2、FAULT、10/100/1000M、PoE

  • 特性

    1 转 1、端口转发、N 转 1

  • Console 端口

    RS-232(M12 B-coded 5-pin 母头接头)

  • 输入电流

    TN-4908 系列非 PoE 型号:0.65 A @ 24 V
    TN-4908 系列 PoE 型号:3.4 A @ 24 V

  • 输入电压

    24/36/48/72/96/110 VDC,冗余双电源输入,电源输入数量:2

  • 工作电压

    16.8 至 137.5 VDC

  • 过载电流保护

    支持

  • 电源接头

    M12 K-coded 5-pin 公头接头

  • 反接保护

    支持

  • 外壳

    金属

  • 尺寸

    TN-4908 系列非 PoE 型号:160 x 115 x 70 mm(6.30 x 4.53 x 2.76 英寸)
    TN-4908 系列 PoE 型号:160 x 115 x 100 mm(6.30 x 4.53 x 3.94 英寸)

  • IP 等级

    IP40

  • 重量

    TN-4908 系列非 PoE 型号:1.12 kg (2.47 lb)
    TN-4908 系列 PoE 型号:1.57 kg (3.46 lb)

  • 安装

    壁挂式

  • 保护

    可选 PCB 保护涂层

  • 工作温度

    -40 至 70°C(-40 至 158°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/35

  • EMS

    IEC 61000-4-3 RS:80 MHz 至 1 GHz:20 V/m
    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-4 EFT:电源:2 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 自由落体

    IEC 60068-2-31

  • 射频

    FCC

  • 轨道交通

    EN 50121-4、EN 50155、IEC 60571

  • 轨道火灾防护

    EN 45545-2

  • 安全

    IEC 62368、UL 62368

  • 冲击

    IEC 60068-2-27,IEC 61373,EN 50155

  • 振动

    IEC 60068-2-64,IEC 61373,EN 50155

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    TN-4908 系列非 PoE 型号:748,288 小时

  • 标准

    Telcordia SR332

支持文件

名称 类型 语言 版本 发布日期
TN-4900 系列产品资料
3.1 MB
产品资料表 中文 v2.0 2022年5月24日 2022年5月24日
Manual for TN-4900 Series
11.0 MB
手册 英文 v1.0 2022年3月18日 2022年3月18日
QIG for TN-4900 Series
1.3 MB
QIG 英文 v1.0 2022年3月18日 2022年3月18日

可用型号 (12)

显示图片

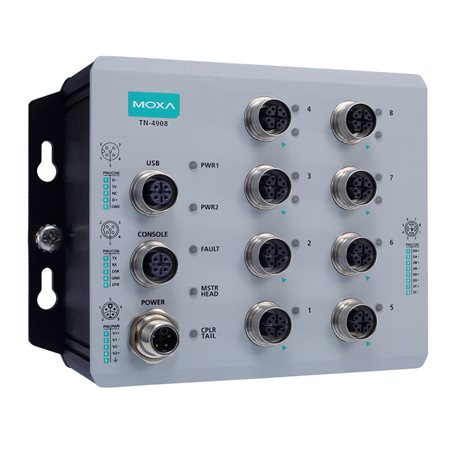

TN-4908-ETBN-F-4GPoE-4GTXBP-WV-CT-TTN-4908-8GTX-WV-Tmoxa-tn-4908-8gtx-wv-ct-t-image.jpg | MoxaTN-4908-8GTX-WV-CT-TTN-4908-ETBN-4GTX-4GTXBP-WV-T
安全防护
ETBN
10/100BaseT(X) PoE 端口, M12 D-coded 4-pin 母头接头
10/100/1000BaseT(X) 端口, M12 X-coded 母头接头8-4
100/1000BaseT(X) 端口, M12 X-coded 8-pin 母头接头带旁路继电器44
10/100/1000BaseT(X) PoE 端口, M12 X-coded 8-pin 母头接头4
保护涂层
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
TN-4908-ETBN-4GTX-4GTXBP-WV-CT-TTN-4908-ETBN-F-4GTX-4GTXBP-WV-TTN-4908-ETBN-F-4GTX-4GTXBP-WV-CT-TTN-4908-4GPoE-4GTX-WV-T
安全防护
ETBN
10/100BaseT(X) PoE 端口, M12 D-coded 4-pin 母头接头
10/100/1000BaseT(X) 端口, M12 X-coded 母头接头4444
100/1000BaseT(X) 端口, M12 X-coded 8-pin 母头接头带旁路继电器444
10/100/1000BaseT(X) PoE 端口, M12 X-coded 8-pin 母头接头4
保护涂层
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
TN-4908-4GPoE-4GTX-WV-CT-TTN-4908-ETBN-4GPoE-4GTXBP-WV-TTN-4908-ETBN-4GPoE-4GTXBP-WV-CT-TTN-4908-ETBN-F-4GPoE-4GTXBP-WV-T
安全防护
ETBN
10/100BaseT(X) PoE 端口, M12 D-coded 4-pin 母头接头
10/100/1000BaseT(X) 端口, M12 X-coded 母头接头4
100/1000BaseT(X) 端口, M12 X-coded 8-pin 母头接头带旁路继电器444
10/100/1000BaseT(X) PoE 端口, M12 X-coded 8-pin 母头接头4444
保护涂层
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
