TN-5308 系列

EN 50155 8 端口非网管型工业以太网交换机

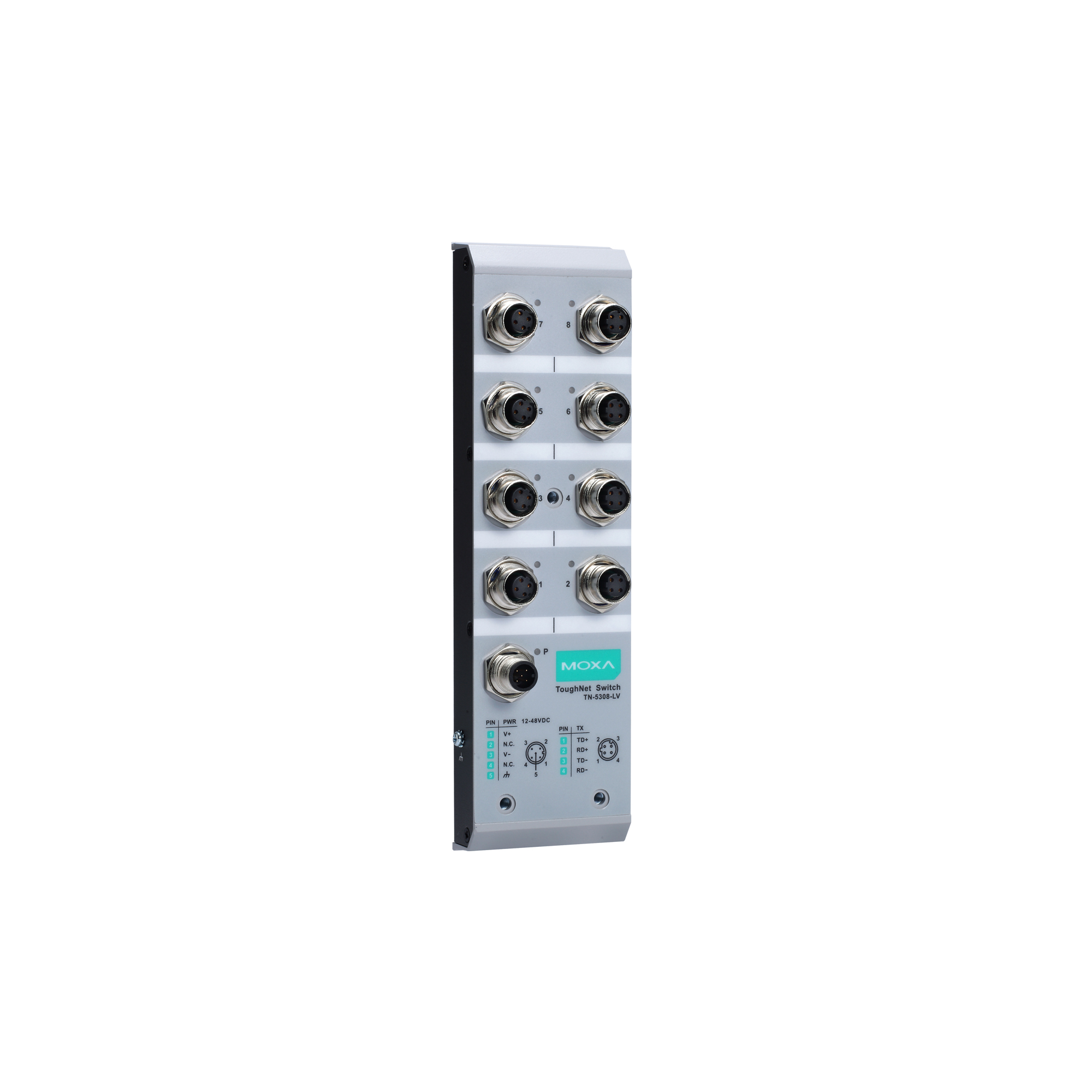

moxa-tn-5308-series-image-1-(1).jpg | Moxa

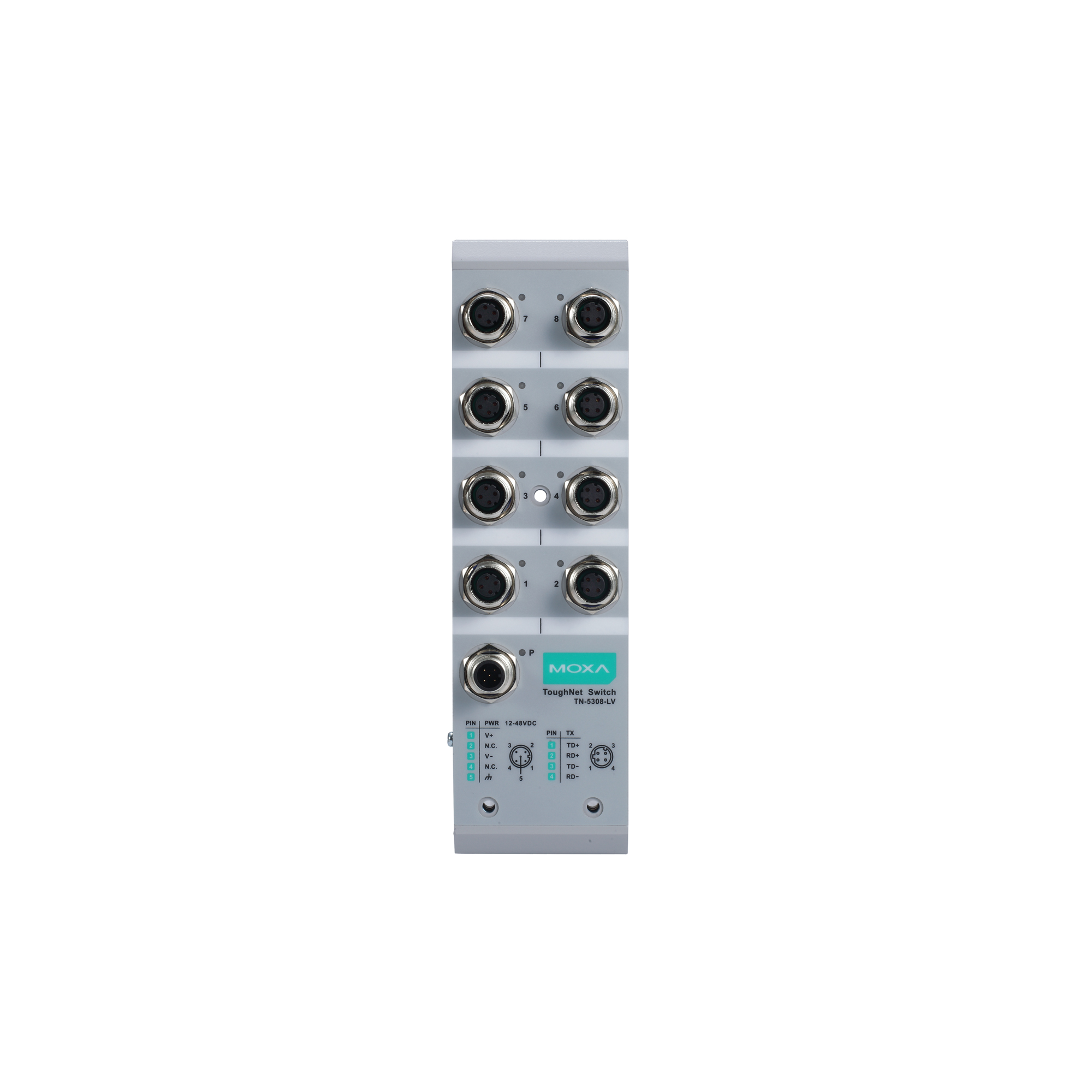

moxa-tn-5308-series-image-2-(1).jpg | Moxa

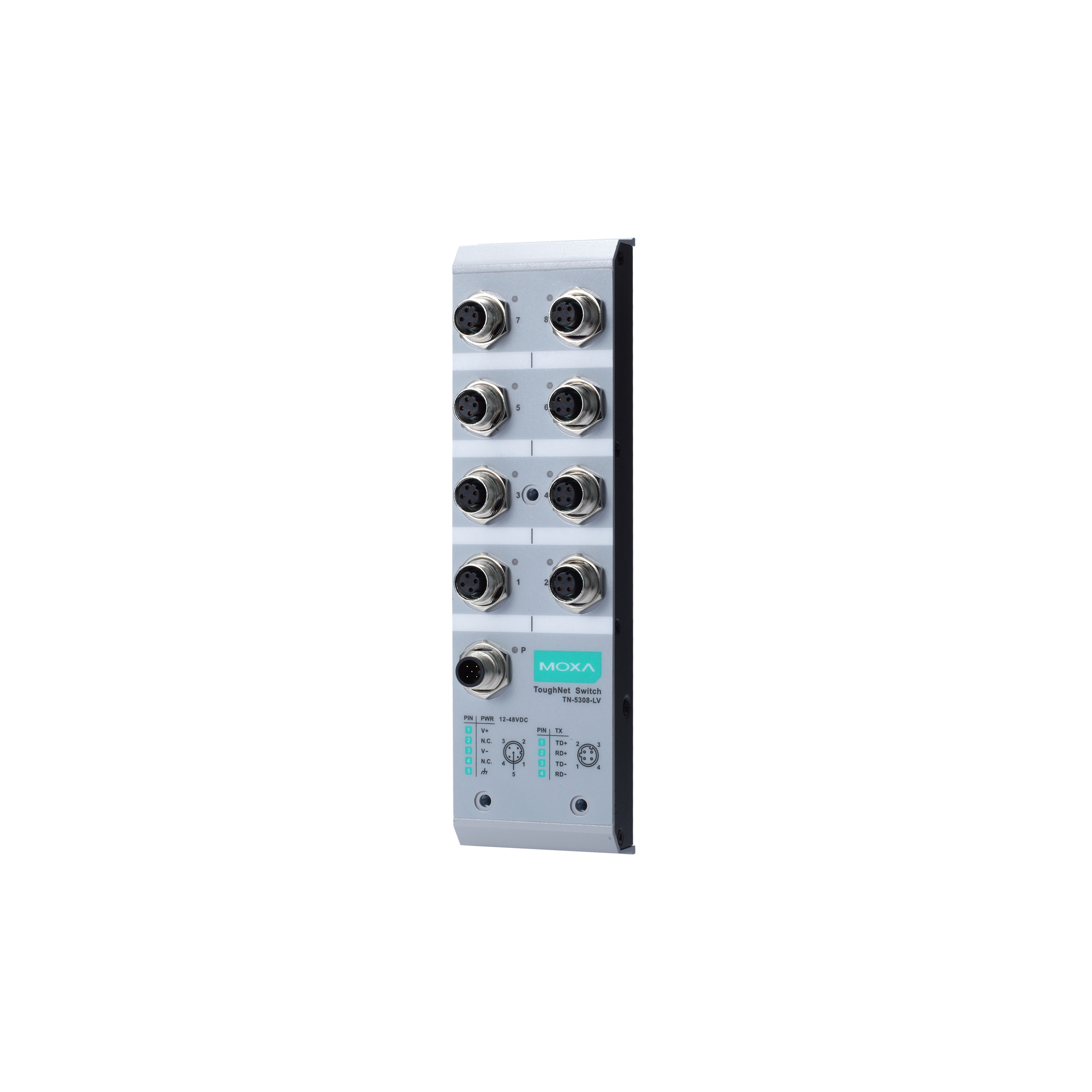

moxa-tn-5308-series-image-3-(1).jpg | Moxa

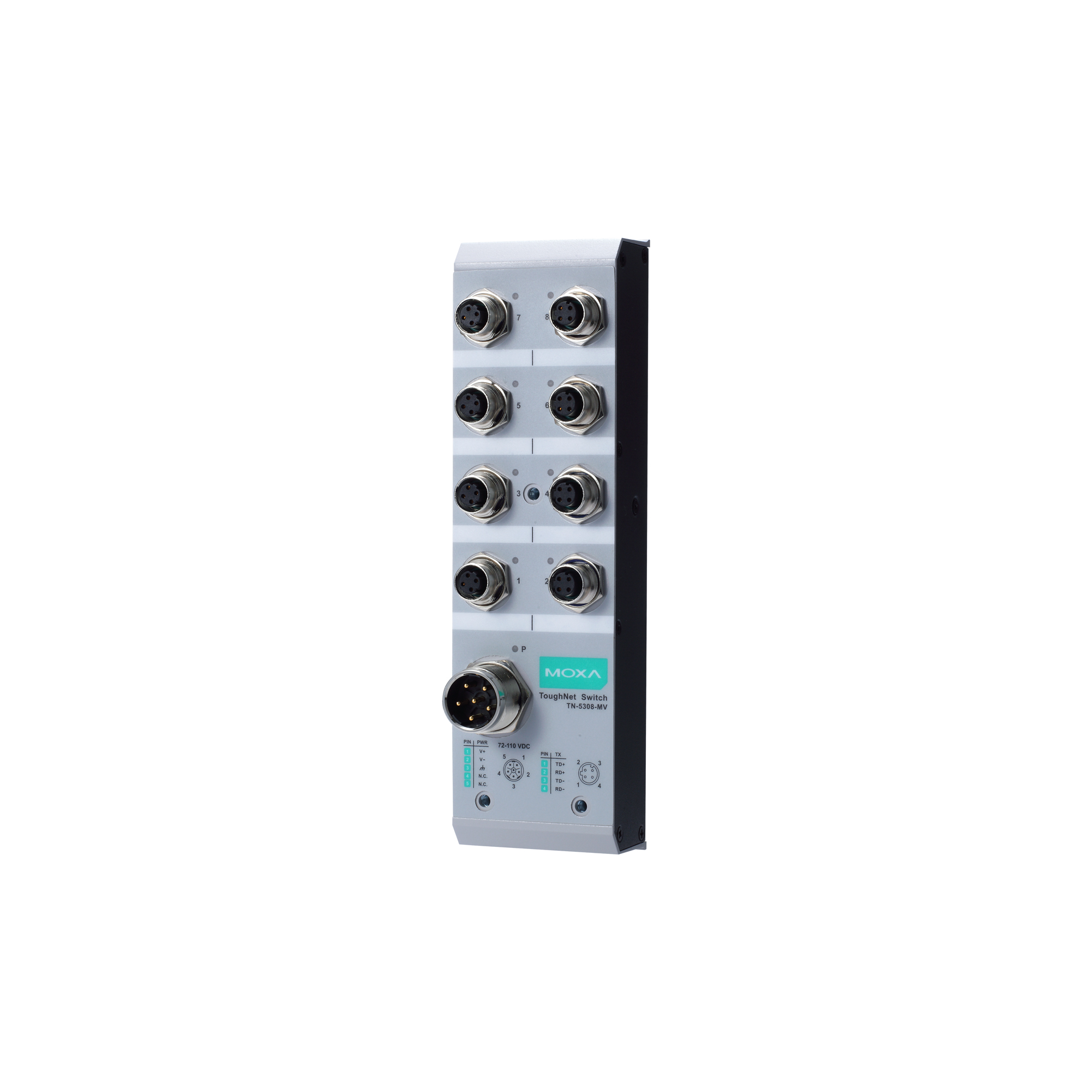

moxa-tn-5308-series-image-4-(1).jpg | Moxa

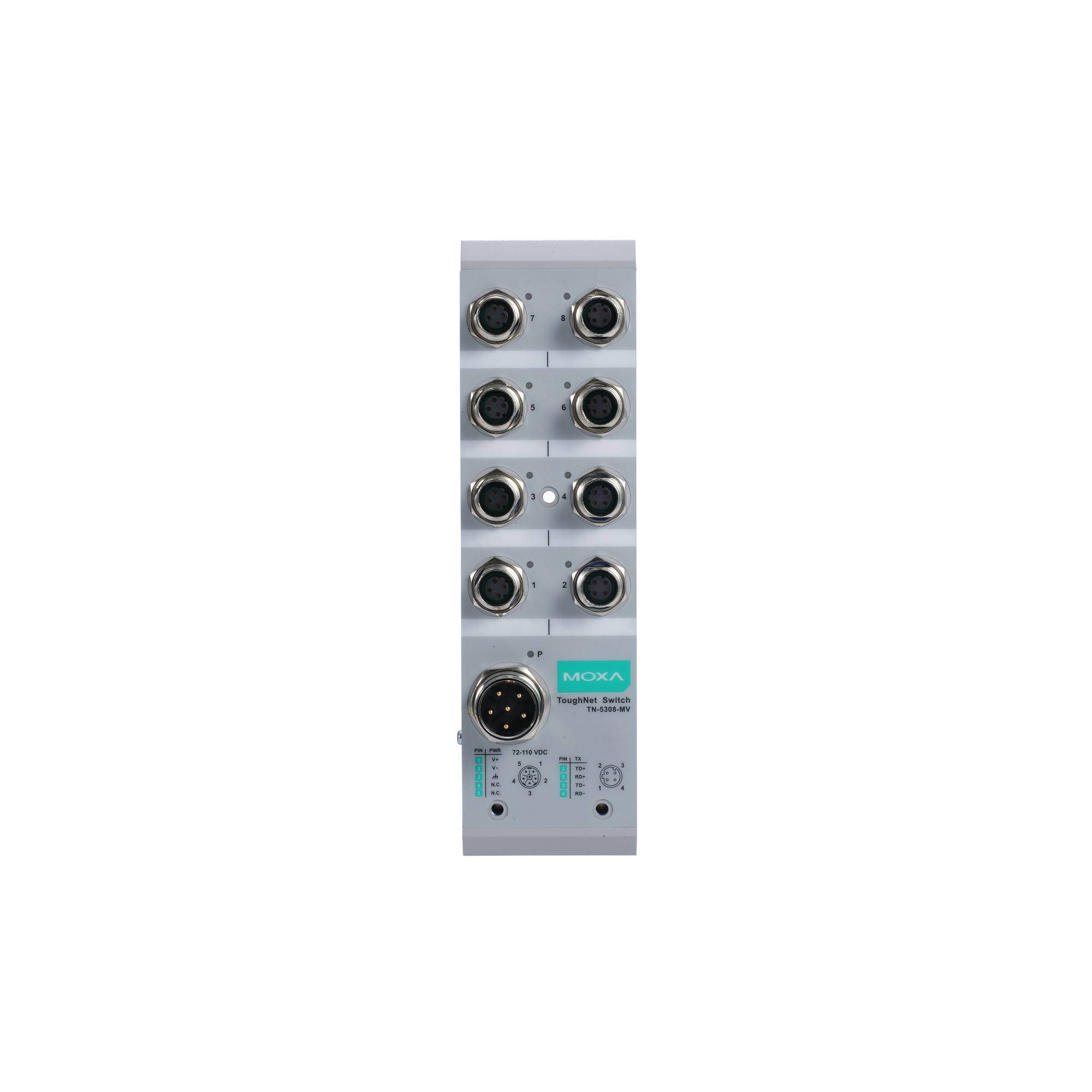

moxa-tn-5308-series-image-5-(1).jpg | Moxa

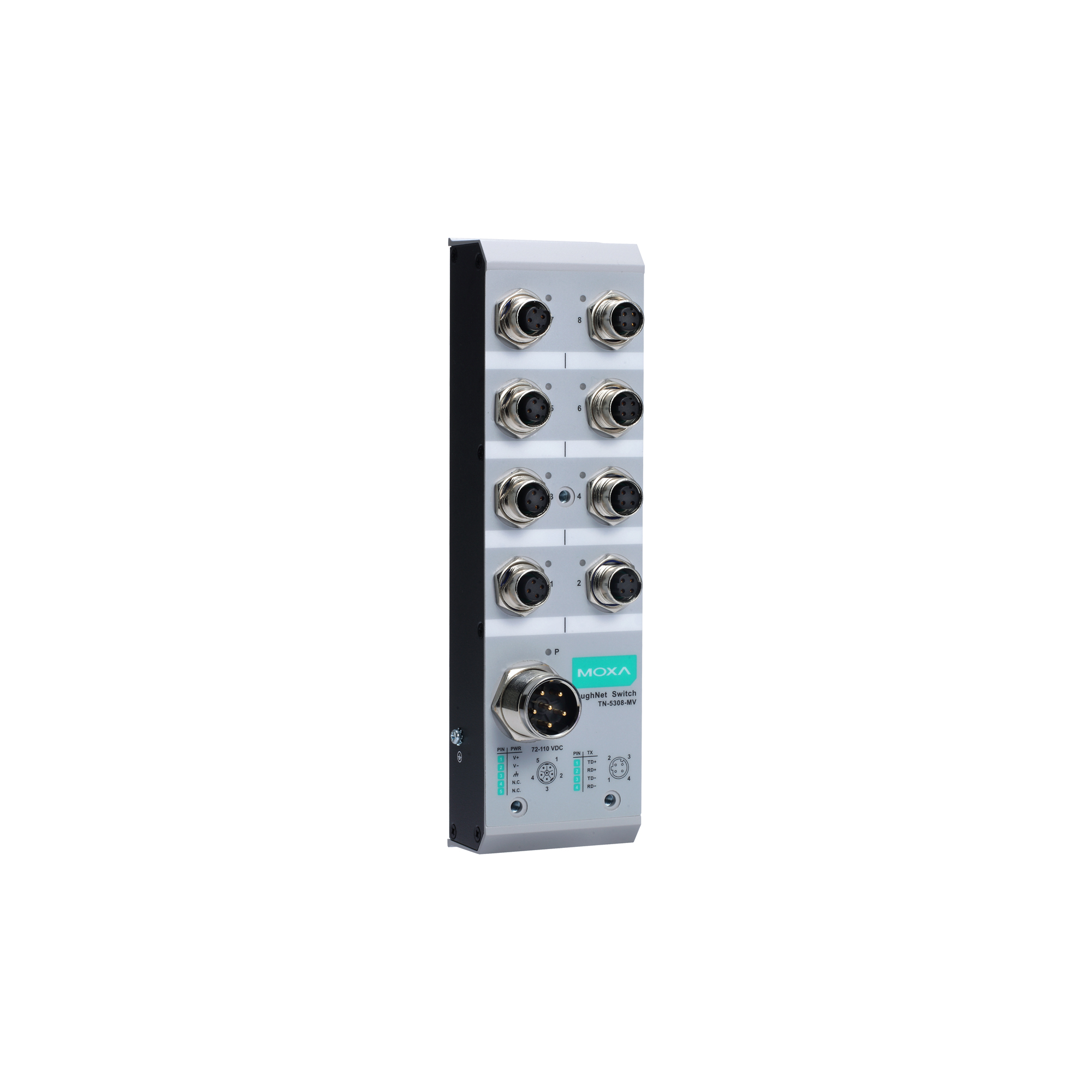

moxa-tn-5308-series-image-6-(1).jpg | Moxa

特点和优势

  • M12 接头和 IP40 防护
  • 多达 8 个符合 IEEE 802.3af 标准的 PoE 端口
  • 支持 IEEE 802.3/802.3u/802.3x
  • 符合所有 EN 50155 强制性测试项目 本产品适用于 EN 50155 标准定义的轨道车辆轨交应用。有关详细说明,请参阅:www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • 支持 -40 至 75°C 工作温度(-T 型号)

认证

  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

ToughNet TN-5308 系列 M12 非网管型工业以太网交换机专为严苛环境中的工业应用而设计。 TN-5308 系列交换机通过牢固的 M12 接头紧密地、牢靠的连接,可确保网络设备稳定地运行,而不需担忧外在环境的振动和冲击等干扰所造成的问题。TN-5308 系列支持 8 个百兆以太网 M12 端口,IEEE 802.3/802.3u/802/3x,10/100M、全/半双工、MDI/MDI-X 自适应,为工业以太网通信提供了经济型的解决方案。

这款产品提供 -40 至 75°C 工作温度的型号。TN-5308 工业以太网交换机符合 EN 50155 标准,适用于轨道车辆应用,包括操作温度、电源输入电压、浪涌、ESD 和振动,使其适用于各种工业应用。TN-5308 PoE 以太网交换机配备 4 个或 8 个符合 IEEE 802.3af 标准的 PoE 端口。 这款交换机可作为供电设备 (PSE),每个端口供电可达 15.4 W 的功率。



  • 10/100BaseT(X) 端口(M12 D-coded 4-pin 孔式接头)

    TN-5308 系列非 PoE 型号:8

  • PoE 端口(10/100BaseT(X),M12 D-coded 4-pin 母头接头)

    TN-5308-4PoE 系列:4
    TN-5308-8PoE 系列:8

  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3u,用于 100BaseT(X)
    IEEE 802.3x,用于流量控制
    TN-5308 系列 PoE 型号:IEEE 802.3af,用于 PoE

  • 输入电流

    TN-5308-LV 系列:0.19 A @ 12 VDC, 0.10 A @ 24 VDC, 0.05 A @ 48 VDC
    TN-5308-MV 系列:0.033 A @ 72 VDC, 0.024 A @ 96 VDC, 0.021 A @ 110 VDC
    TN-5308-4PoE 系列:1.6 A @ 48 VDC
    TN-5308-8PoE 系列:2.9 A @ 48 VDC


  • 输入电压

    TN-5308-LV 系列:12 至 48 VDC
    TN-5308-MV 系列:72 至 110 VDC
    PoE 型号:48 VDC


  • 最大 PoE 电源输出/端口

    TN-5308 系列 PoE 型号:15.4 W

  • 电源输入数量

    1

  • 工作电压

    TN-5308-LV 系列:8.4 至 60 VDC
    TN-5308-MV 系列:50.4 至 137.5 VDC
    TN-5308 系列 PoE 型号:46 至 50 VDC

  • 电源接头

    TN-5308-LV 系列和 TN-5308 系列 PoE 型号:M12 A-coded 公头接头
    TN-5308-MV 系列:M23 接头

  • 外壳

    金属

  • IP 等级

    IP40

  • 尺寸

    TN-5308-LV 系列:60 x 216.6 x 36.1 mm(2.36 x 8.53 x 1.42 英寸)
    TN-5308-MV 系列:60 x 216.6 x 53.8 mm(2.36 x 8.53 x 2.12 英寸)
    TN-5308-4PoE 系列:60 x 216.6 x 48.7 mm(2.36 x 8.53 x 1.91 英寸)
    TN-5308-8PoE 系列:60 x 216.6 x 52.9 mm(2.36 x 8.53 x 2.1 英寸)

  • 重量

    TN-5308-LV 系列:485 g (1.07 lb)
    TN-5308-MV 系列:685 g (1.51 lb)
    TN-5308-4PoE 系列:675 g (1.49 lb)
    TN-5308-8PoE 系列:970 g (2.14 lb)

  • 安装

    导轨式安装(带可选套件)、壁挂式安装

  • 保护

    TN-5308 系列-CT 型号:PCB 保护涂层

  • 工作温度

    标准型号:-25 至 60°C(-13 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)


  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 海拔

    2000 m

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:20 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 自由落体

    IEC 60068-2-32

  • 环境测试

    IEC 60068-2-1,EN 50155
    IEC 60068-2-14,EN 50155
    IEC 60068-2-2,EN 50155
    IEC 60068-2-30,EN 50155

  • 国际认证

    RCM

  • 轨道交通

    EN 50121-4,EN 50155

  • 轨道火灾防护

    EN 45545-2

  • 安全

    EN 60950-1,UL 508

  • 盐雾试验

    IEC 60068-2-11,EN 50155

  • 冲击

    IEC 60068-2-27,IEC 61373,EN 50155

  • 振动

    IEC 60068-2-64,IEC 61373,EN 50155

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    TN-5308-LV 系列:2,099,286 小时
    TN-5308-MV 系列:2,590,858 小时
    TN-5308-4PoE 系列:252,075 小时
    TN-5308-8PoE 系列:308,392 小时


  • 标准

    Telcordia SR332

支持文件

名称 类型 语言 版本 发布日期
QIG for TN-5308 Series
3.7 MB
QIG 英文 v6.2 2023年7月28日 2023年7月28日
2D CAD for TN-5308 Series (TN-5308-LV-XX)
329.3 KB
2D CAD 英文 2018年11月28日 2018年11月28日
2D CAD for TN-5308 Series (TN-5308-MV-XX)
479.4 KB
2D CAD 英文 2018年11月28日 2018年11月28日
TN-5308 系列产品资料表
2.3 MB
产品资料表 中文 v1.0 2018年11月11日 2018年11月11日

可用型号 (10)

显示图片
moxa-tn-5308-4poe-48-ct-image.jpg | MoxaTN-5308-4PoE-48-CTmoxa-tn-5308-8poe-48-ct-image.jpg | MoxaTN-5308-8PoE-48-CTmoxa-tn-5308-lv-image.jpg | MoxaTN-5308-LVmoxa-tn-5308-lv-ct-image.jpg | MoxaTN-5308-LV-CT
PoE,10/100BaseT(X) 端口,M12 D-Coded 母头接头48
10/100BaseT(X) 端口,M12 D-Coded 母头接头488
电源输入Single inputSingle inputSingle inputSingle input
输入电压48 VDC48 VDC12/24/36/48 VDC12/24/36/48 VDC
工作温度-25 to 60°C-25 to 60°C-25 to 60°C-25 to 60°C
保护涂层
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-tn-5308-lv-ct-t-image.jpg | MoxaTN-5308-LV-CT-Tmoxa-tn-5308-lv-t-image.jpg | MoxaTN-5308-LV-Tmoxa-tn-5308-mv-image.jpg | MoxaTN-5308-MVmoxa-tn-5308-mv-ct-image.jpg | MoxaTN-5308-MV-CT
PoE,10/100BaseT(X) 端口,M12 D-Coded 母头接头
10/100BaseT(X) 端口,M12 D-Coded 母头接头8888
电源输入Single inputSingle inputSingle inputSingle input
输入电压12/24/36/48 VDC12/24/36/48 VDC72/96/110 VDC72/96/110 VDC
工作温度-40 to 75°C-40 to 75°C-25 to 60°C-25 to 60°C
保护涂层
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-tn-5308-mv-ct-t-image.jpg | MoxaTN-5308-MV-CT-Tmoxa-tn-5308-mv-t-image.jpg | MoxaTN-5308-MV-T
PoE,10/100BaseT(X) 端口,M12 D-Coded 母头接头
10/100BaseT(X) 端口,M12 D-Coded 母头接头88
电源输入Single inputSingle input
输入电压72/96/110 VDC72/96/110 VDC
工作温度-40 to 75°C-40 to 75°C
保护涂层
添加到报价查看收藏夹添加到报价查看收藏夹
