EDS-P206A 系列

6 端口非网管型工业以太网交换机,带 4 端口 IEEE 802.3af/at PoE+

moxa-eds-p206a-series-image-1-(1).jpg | Moxa

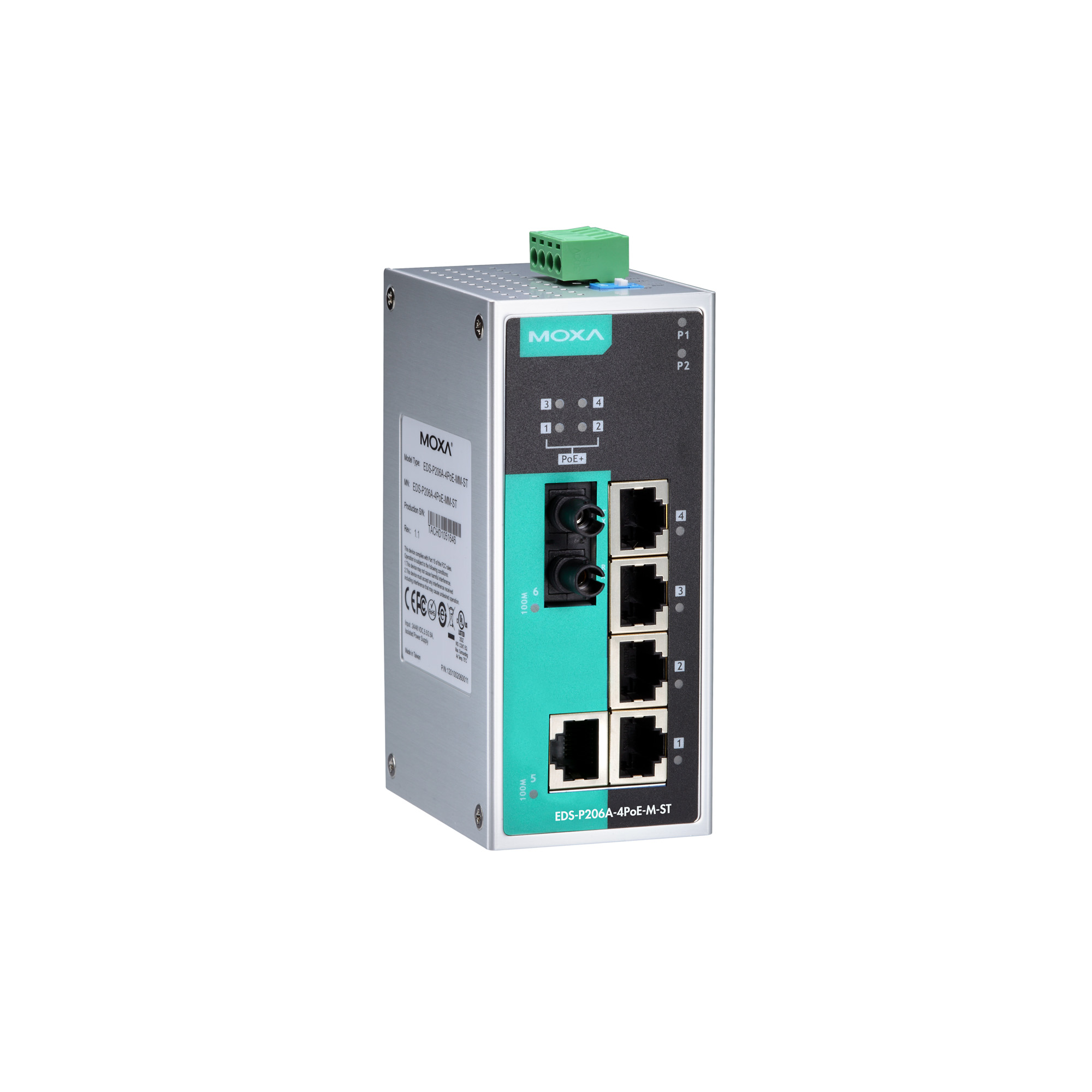

moxa-eds-p206a-series-image-2-(1).jpg | Moxa

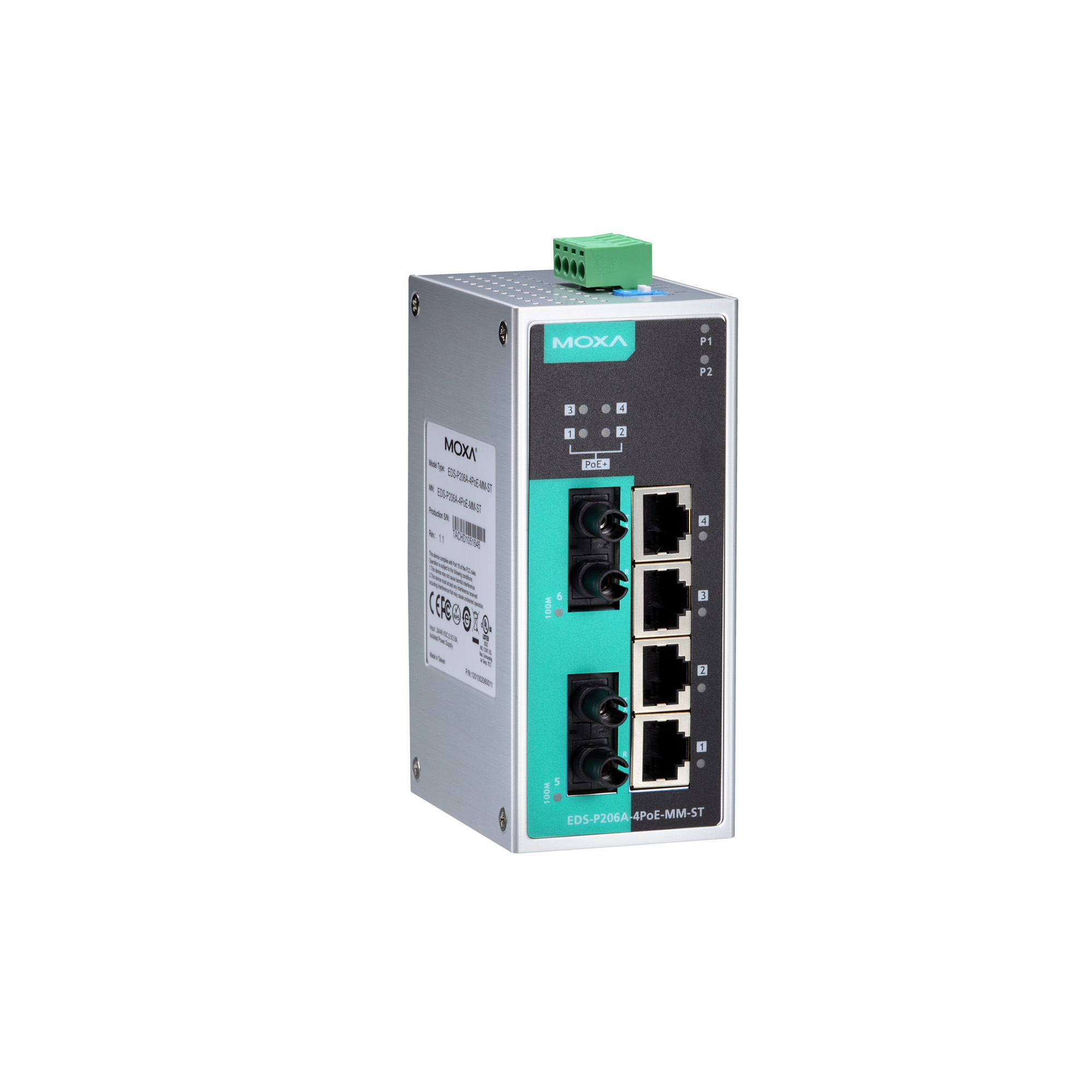

moxa-eds-p206a-series-image-3-(1).jpg | Moxa

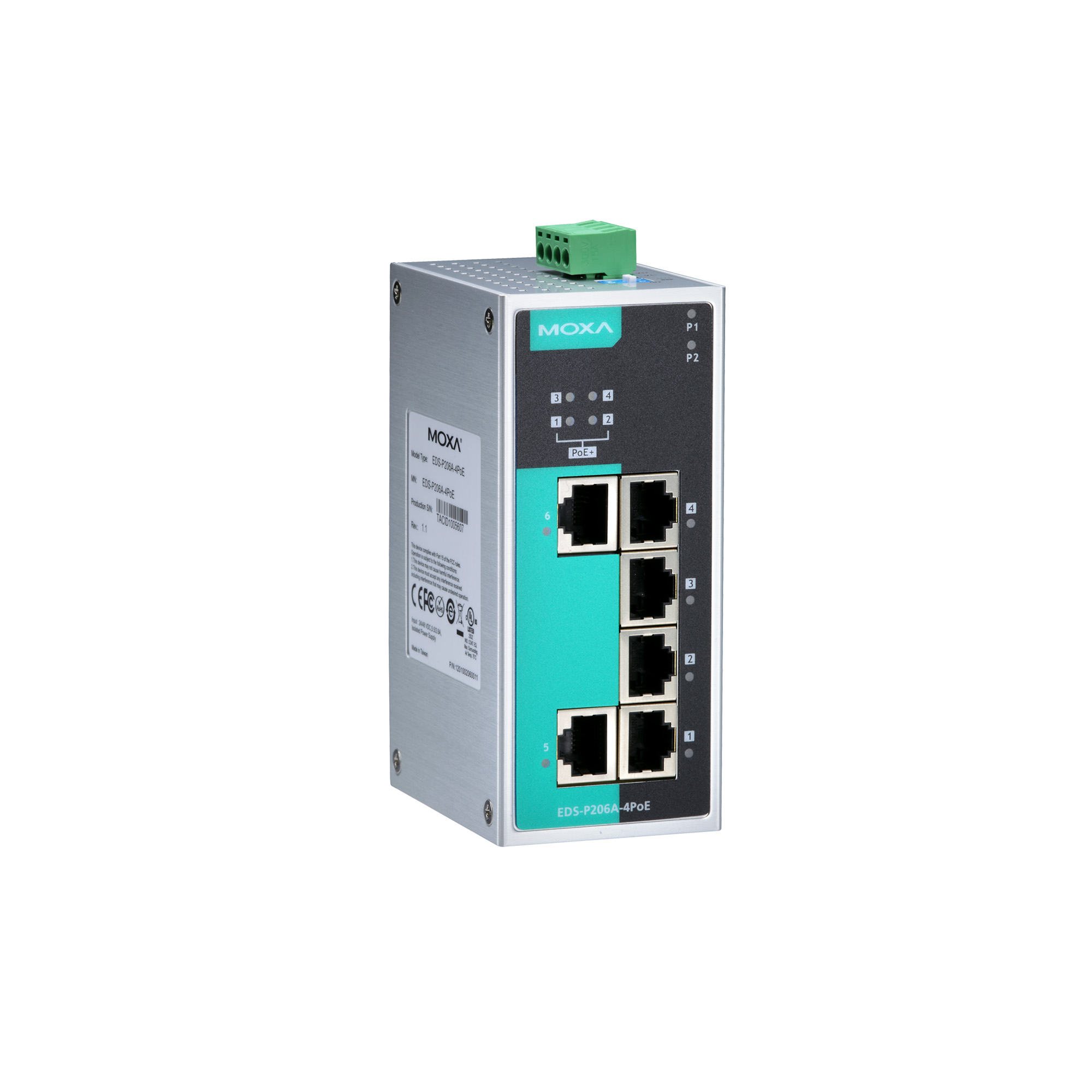

moxa-eds-p206a-series-image-4-(1).jpg | Moxa

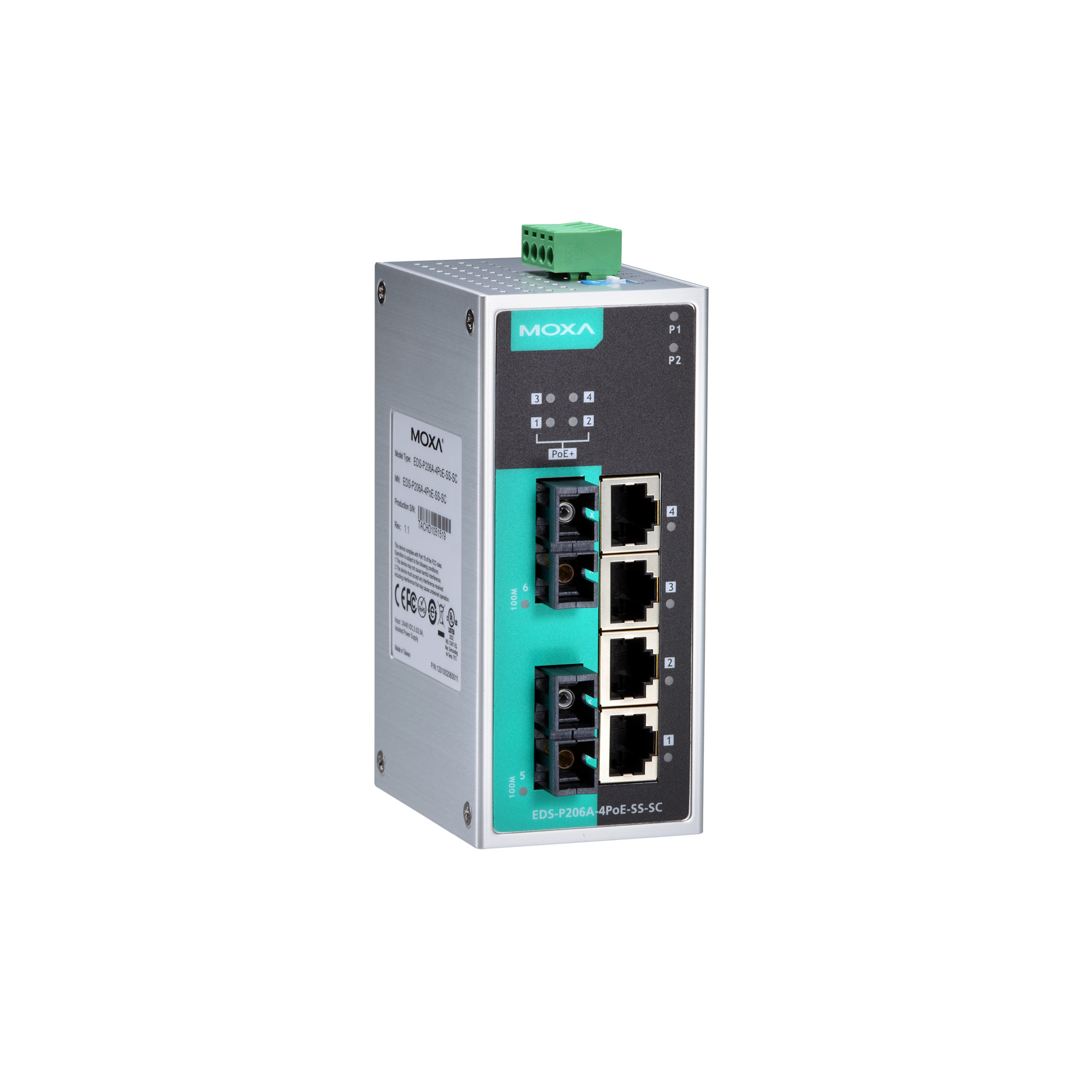

moxa-eds-p206a-series-image-5-(1).jpg | Moxa

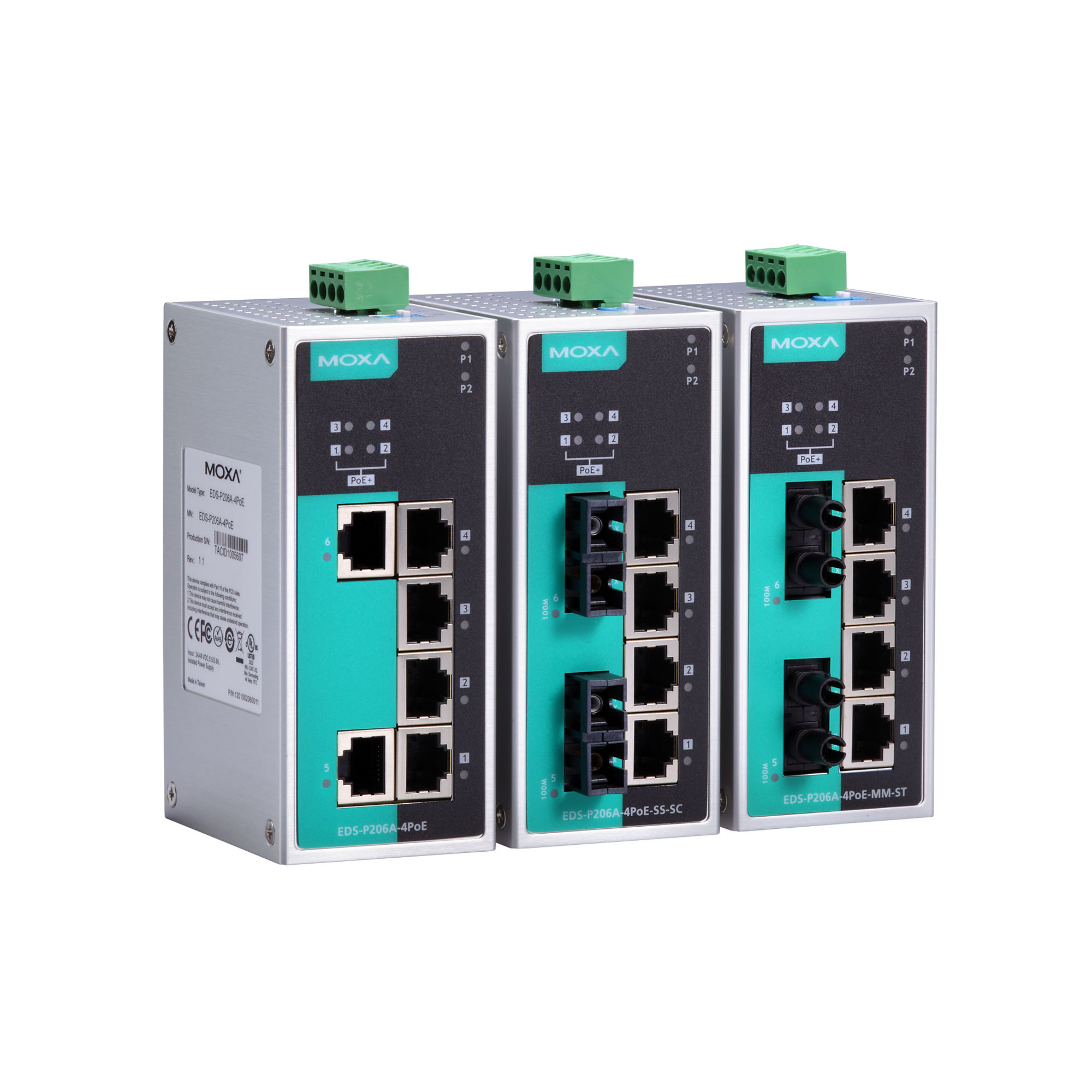

moxa-eds-p206a-series-image-6-(1).jpg | Moxa

特点和优势

  • IEEE 802.3af/at 标准的 PoE 和 combo 以太网端口
  • 每个 PoE 端口供电可达 30 W
  • 12/24/48 VDC 冗余双电源输入
  • 智能电源功耗检测和分类
  • VDC 冗余双电源输入
  • 支持 -40 至 75°C 工作温度(-T 型号)

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

EDS-P206A-4PoE 智能型 6 端口非网管型工业以太网交换机,配备 1 至 4 个端口的 PoE(以太网供电)。这款交换机被分类为供电设备 (PSE),当以这种方式使用时,EDS-P206A-4PoE 交换机可集中供电,每个端口供电可达 30 W 功率。

这款交换机可为 IEEE 802.3af/at 标准设备(受电设备)供电,无需额外接线,并且支持 IEEE 802.3/802.3u/802.3x、10/100M、全/半双工、MDI/MDI-X 自适应,为工业以太网通信提供了经济型的高带宽解决方案。



  • 10/100BaseT(X) 端口(RJ45 接头)

    EDS-P206A-4PoE 系列:2
    EDS-P206A-4PoE-M-SC/M-ST/S-SC 系列:1

    支持的功能:
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • 100BaseFX 端口(多模 SC 接头)

    EDS-P206A-4PoE-M-SC 系列:1
    EDS-P206A-4PoE-MM-SC 系列:2

  • 100BaseFX 端口(多模 ST 接头)

    EDS-P206A-4PoE-M-ST 系列:1
    EDS-P206A-4PoE-MM-ST 系列:2

  • 100BaseFX 端口(单模 SC 接头)

    EDS-P206A-4PoE-S-SC/P206A-4PoE-S-SC-T:1
    EDS-P206A-4PoE-SS-SC/P206A-4PoE-SS-SC-T:2

  • PoE 端口(10/100BaseT(X),RJ45 接头)

    4

  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3af/at,用于 PoE/PoE+ 输出
    IEEE 802.3x,用于流量控制
    IEEE 802.3u,用于 100BaseT(X)

  • PoE 出线

    V+、V+、V-、V-,用于 1、2、3、6-pin(Endspan,MDI,Mode A)

  • 光纤





  • 数据包缓冲区大小

    768 kb

  • MAC 地址表大小

    2 K

  • 处理类型

    存储转发

  • 输入电流

    5.55 A @ 24 VDC

  • 连接

    1 个可拆卸 4 触点接线端子

  • 工作电压

    12 至 57 VDC

  • 输入电压

    12/24/48 VDC,冗余双电源输入

  • 功率预算

    总 PD 损耗,最大 120 W
    各 PoE 端口最大 30 W

  • 功耗(最大)

    最大 13.2 W 满载,无 PD 损耗

  • 反接保护

    支持

  • 过载电流保护

    支持

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    50.3 x 114 x 70 mm(1.98 x 4.53 x 2.76 英寸)

  • 重量

    375 g (0.83 lb)

  • 安装

    导轨式安装,壁挂式安装(带可选套件)

  • 工作温度

    标准型号:-10 至 60°C(14 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMC

    EN 55032/24

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:20 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:1 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 安全

    UL 508

  • 时间

    1,398,743 小时

  • 标准

    Telcordia (Bellcore),GB

支持文件

名称 类型 语言 版本 发布日期
Declaration of Conformity for EDS-P206A Series
316.5 KB
声明书 英文 v1.0 2024年2月5日 2024年2月5日
QIG for EDS-P206A Series
1.4 MB
QIG 英文 v4.3 2021年5月14日 2021年5月14日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技术说明 英文 v1.0 2019年2月12日 2019年2月12日
EDS-P206A 系列产品资料表
1.8 MB
产品资料表 中文 v1.0 2018年11月12日 2018年11月12日
2D CAD for EDS-P206A-4PoE-M
219.1 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EDS-P206A-4PoE-MM
200.5 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EDS-P206A-4PoE
237.8 KB
2D CAD 英文 2018年1月19日 2018年1月19日

可用型号 (14)

显示图片
moxa-eds-p206a-4poe-image.jpg | MoxaEDS-P206A-4PoEmoxa-eds-p206a-4poe-mm-sc-image.jpg | MoxaEDS-P206A-4PoE-MM-SCmoxa-eds-p206a-4poe-mm-st-image.jpg | MoxaEDS-P206A-4PoE-MM-STmoxa-eds-p206a-4poe-m-sc-image.jpg | MoxaEDS-P206A-4PoE-M-SC
10/100BaseT(X) 端口
RJ45 接头
21
PoE 端口,10/ 100BaseT(X)
RJ45 接头
4---
100BaseFX 端口
多模,SC 接头
21
100BaseFX 端口
多模,ST 接头
2
100BaseFX 端口
单模,SC 接头
工作温度-10 to 60°C-10 to 60°C-10 to 60°C-10 to 60°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-eds-p206a-4poe-m-st-image.jpg | MoxaEDS-P206A-4PoE-M-STmoxa-eds-p206a-4poe-s-sc-image.jpg | MoxaEDS-P206A-4PoE-S-SCmoxa-eds-p206a-4poe-ss-sc-image.jpg | MoxaEDS-P206A-4PoE-SS-SCmoxa-eds-p206a-4poe-mm-sc-t-image.jpg | MoxaEDS-P206A-4PoE-MM-SC-T
10/100BaseT(X) 端口
RJ45 接头
11
PoE 端口, 10/100BaseT(X)
RJ45 接头
4444
100BaseFX 端口
多模,SC 接头
2
100BaseFX 端口
多模,ST 接头
1
100BaseFX 端口
单模,SC 接头
12
工作温度-10 to 60°C-10 to 60°C-10 to 60°C-40 to 75°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-eds-p206a-4poe-mm-st-t-image.jpg | MoxaEDS-P206A-4PoE-MM-ST-Tmoxa-eds-p206a-4poe-m-sc-t-image.jpg | MoxaEDS-P206A-4PoE-M-SC-Tmoxa-eds-p206a-4poe-m-st-t-image.jpg | MoxaEDS-P206A-4PoE-M-ST-Tmoxa-eds-p206a-4poe-s-sc-t-image.jpg | MoxaEDS-P206A-4PoE-S-SC-T
10/100BaseT(X) 端口
RJ45 接头
111
PoE 端口, 10/100BaseT(X)
RJ45 接头
4444
100BaseFX 端口
多模,SC 接头
1
100BaseFX 端口
多模,ST 接头
21
100BaseFX 端口
单模,SC 接头
1
工作温度-40 to 75°C-40 to 75°C-40 to 75°C-40 to 75°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-eds-p206a-4poe-ss-sc-t-image.jpg | MoxaEDS-P206A-4PoE-SS-SC-Tmoxa-eds-p206a-4poe-t-image.jpg | MoxaEDS-P206A-4PoE-T
10/100BaseT(X) 端口
RJ45 接头
2
PoE 端口, 10/100BaseT(X)
RJ45 接头
44
100BaseFX 端口
多模,SC 接头
100BaseFX 端口
多模,ST 接头
100BaseFX 端口
单模,SC 接头
2
工作温度-40 to 75°C-40 to 75°C
添加到报价查看收藏夹添加到报价查看收藏夹
