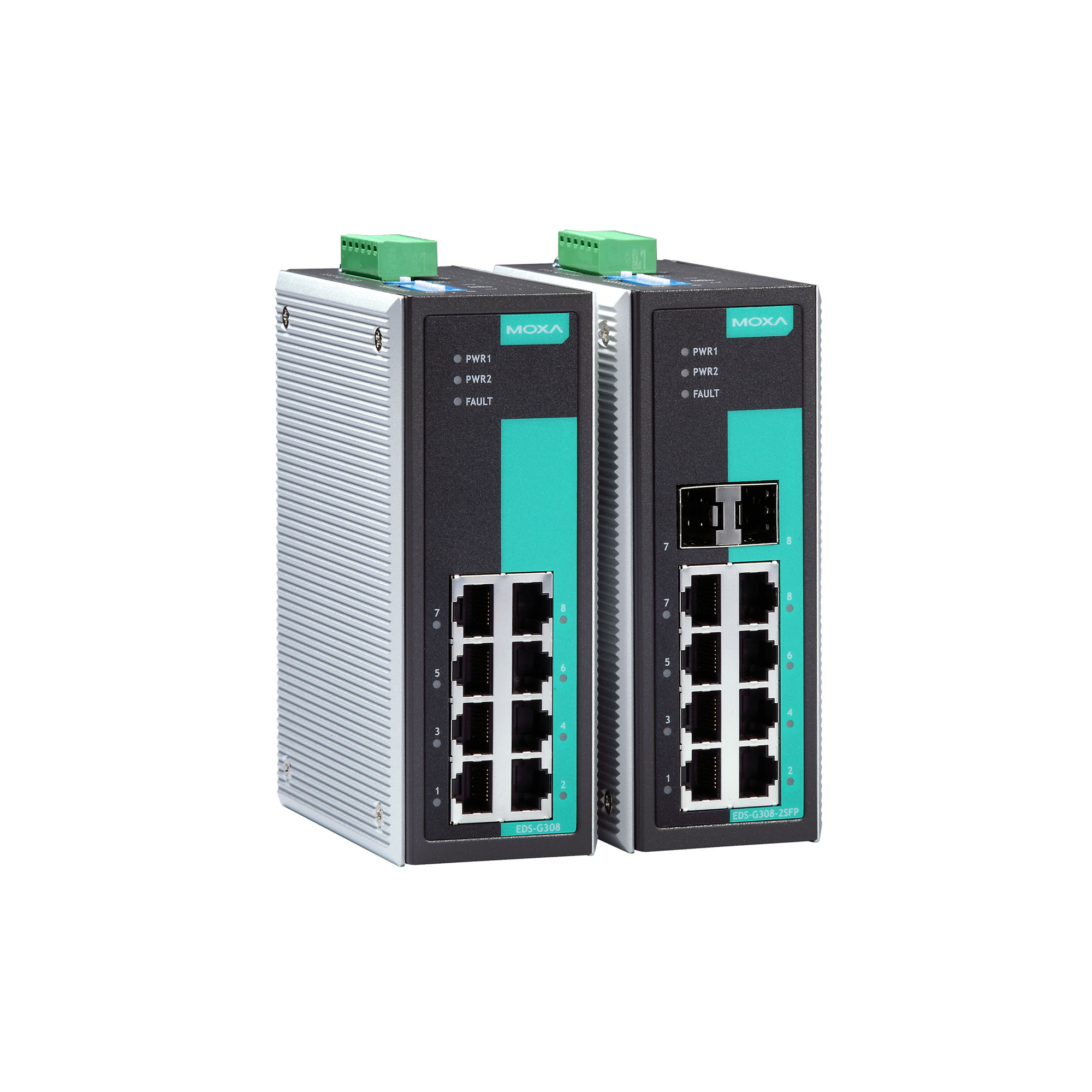

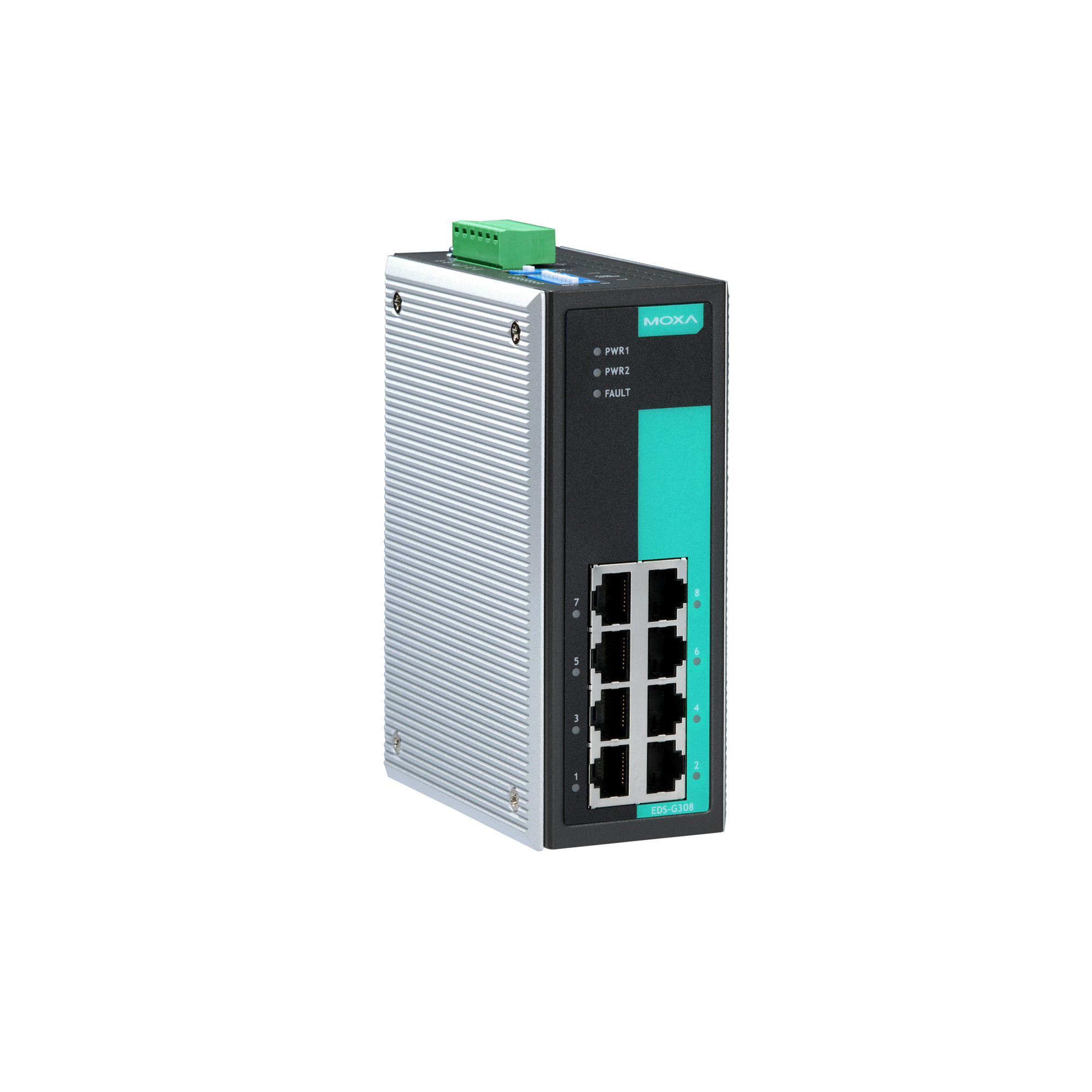

EDS-G308 系列

8G 端口全千兆非网管型工业以太网交换机

moxa-eds-g308-series-image-1-(1).jpg | Moxa
moxa-eds-g308-series-image-2-(1).jpg | Moxa
moxa-eds-g308-series-image-3-(1).jpg | Moxa

特点和优势

  • 光纤模块可选,可延长距离和提高电气噪声抗干扰
  • 12/24/48 VDC 冗余双电源输入
  • 支持 19.6 KB 巨型帧
  • 电源故障和端口中断时,可通过继电器输出警告
  • 广播风暴保护
  • 支持 -40 至 75°C 工作温度(-T 型号)

认证

  • moxa-dnv-gl-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

EDS-G308 交换机配备 8 个千兆以太网端口和 2 个光纤端口,非常适合高带宽需求的应用。EDS-G308 工业以太网交换机为您的工业千兆以太网通信提供了经济型解决方案,发生电源故障或端口中断时,可通过内置的继电器警告功能向网络管理员发出警告。4-pin DIP 开关可以开启广播风暴保护、巨型帧传输和 IEEE 802.3az 节能。此外,100/1000 SFP 速度切换功能使工业现场应用的配置变得更简单。

这款产品支持 -10 至 60°C 标准温度或 -40 至 75°C 宽温工作。所有型号都通过了 100% 烧机测试,以满足工业自动化控制应用的特殊需求。EDS-308 交换机可以轻松安装在导轨和配电箱上。



  • 报警功能通道

    纯电阻性负载:1 A @ 24 VDC

  • 10/100/1000BaseT(X) 端口(RJ45 接头)

    EDS-G308/G308-T: 8
    EDS-G308-2SFP/G308-2SFP-T:6

    所有型号均支持:
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • Combo 端口(10/100/1000BaseT(X) 或 100/1000BaseSFP+)

    EDS-G308-2SFP:2
    EDS-G308-2SFP-T:2

  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3ab,用于 1000BaseT(X)
    IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3x,用于流量控制
    IEEE 802.3z,用于 1000BaseX
    IEEE 802.3az,用于能效以太网

  • 以太网接口

    广播风暴保护、巨型帧、IEEE 802.3az 节能、100/1000 SFP 速度切换、端口中断报警

  • 巨型帧大小

    9.6 KB

  • MAC 地址表大小

    8 K

  • 数据包缓冲区大小

    4 Mb

  • 处理类型

    存储转发

  • 连接

    1 个可拆卸 6 触点接线端子

  • 输入电压

    12/24/48 VDC,冗余双电源输入

  • 工作电压

    9.6 至 60 VDC

  • 反接保护

    支持

  • 输入电流

    EDS-G308:0.29 A @ 24 VDC
    EDS-G308-2SFP:0.31 A @ 24 VDC

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    53 x 135 x 105 mm(2.08 x 5.31 x 4.13 英寸)

  • 重量

    880 g (1.94 lb)

  • 安装

    导轨式安装,壁挂式安装(带可选套件)

  • 工作温度

    标准型号:-10 至 60°C(14 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 自由落体

    IEC 60068-2-32

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:20 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 危险环境

    ATEX,Class I Division 2

  • 海事

    ABS、DNV-GL、LR、NK

  • 轨道交通

    EN 50121-4

  • 安全

    EN 60950-1、UL 508、EN 60950-1 (LVD)

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 时间

    2,424,649 小时

  • 标准

    Telcordia (Bellcore),GB

支持文件

名称 类型 语言 版本 发布日期
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技术说明 英文 v1.0 2019年2月12日 2019年2月12日
EDS-G308 系列产品资料表
1.9 MB
产品资料表 中文 v1.0 2018年11月12日 2018年11月12日
2D CAD for EDS-G308-SFP
163.5 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EDS-G308
88.9 KB
2D CAD 英文 2018年1月19日 2018年1月19日
QIG for EDS-G308 Series
3.7 MB
QIG 英文 v6.1 2017年9月15日 2017年9月15日

可用型号 (4)

显示图片

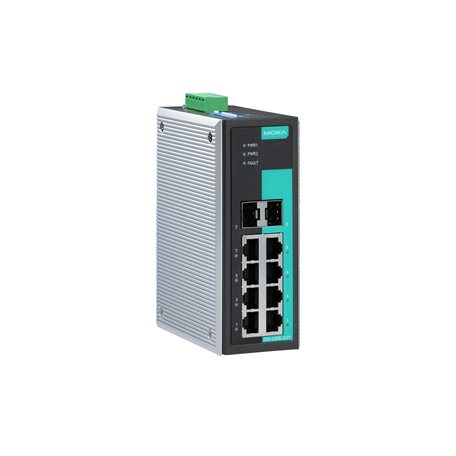

moxa-eds-g308-image.jpg | MoxaEDS-G308moxa-eds-g308-t-image.jpg | MoxaEDS-G308-Tmoxa-eds-g308-2sfp-image.jpg | MoxaEDS-G308-2SFPmoxa-eds-g308-2sfp-t-image.jpg | MoxaEDS-G308-2SFP-T
10/100/1000BaseT(X) 端口
RJ45 接头
8866
Combo 端口
10/100/1000BaseT(X) 或 100/1000BaseSFP
22
工作温度-10 to 60°C-40 to 75°C-10 to 60°C-40 to 75°C
