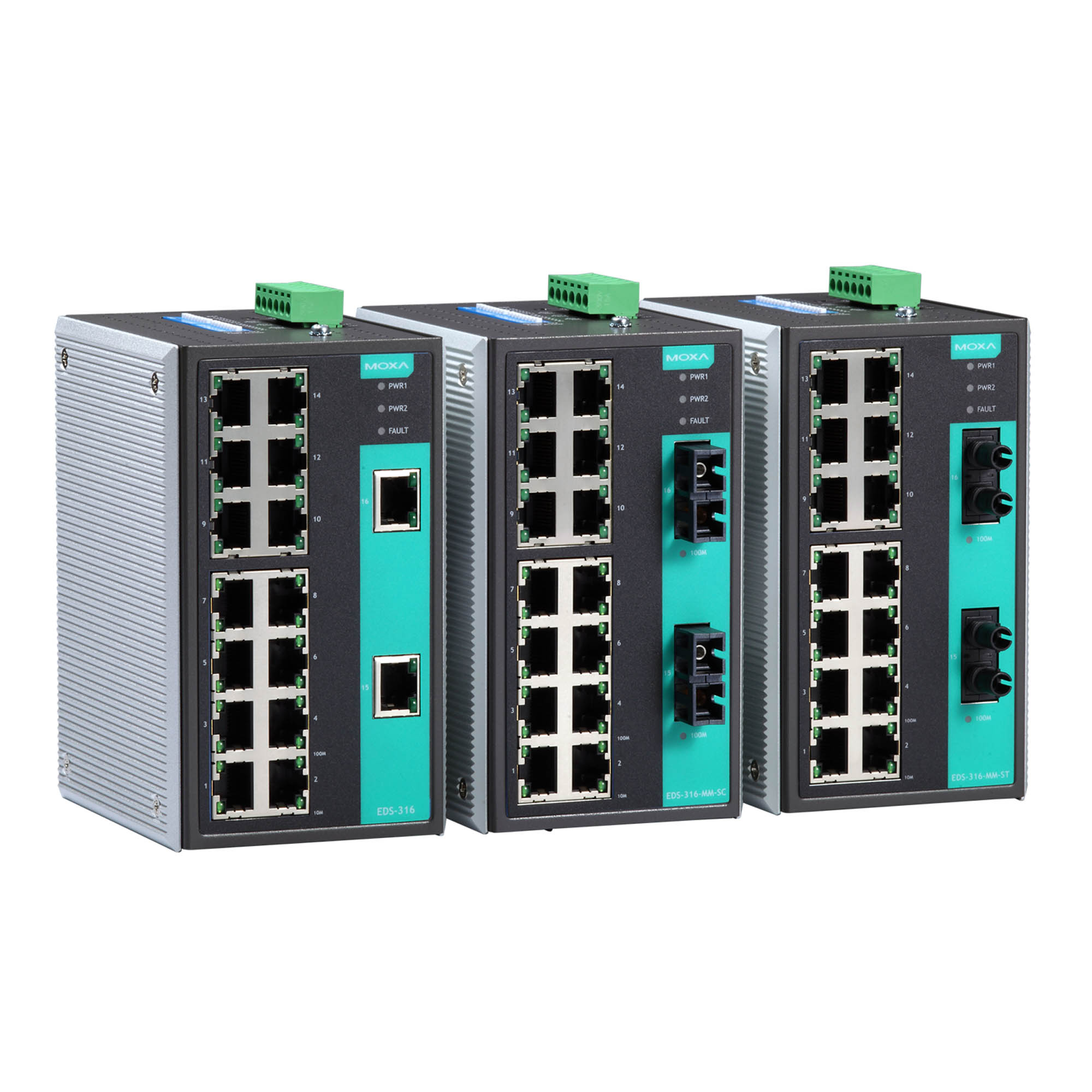

EDS-316 系列

16 端口非网管型工业以太网交换机

moxa-eds-316-series-image-1-(1).jpg | Moxa

moxa-eds-316-series-image-2-(1).jpg | Moxa

moxa-eds-316-series-image-3-(1).jpg | Moxa

moxa-eds-316-series-image-4-(1).jpg | Moxa

特点和优势

电源故障和端口中断时，可通过继电器输出警告
广播风暴保护
支持 -40 至 75°C 工作温度（-T 型号）

认证

联系销售人员

介绍

EDS-316 工业以太网交换机为工业以太网通信提供了经济型解决方案。这款 16 端口交换机内置的继电器警告功能，可在发生电源故障或端口中断时，向网络管理员发出警报。此外，这款交换机专用于严苛的工业环境，例如：Class 1 Div. 2 和 ATEX Zone 2 危险环境。

这款交换机符合 FCC、UL 和 CE 标准，支持 -10 至 60°C 标准温度或 -40 至 75°C 宽温工作。所有型号都通过了 100% 烧机测试，以满足工业自动化控制应用的特殊需求。EDS-316 交换机可以轻松安装在导轨和配电箱上。

下载产品资料表
打印此页
保存

您可在 My Moxa 管理和分享已保存列表

报警功能通道

纯电阻性负载：1 A @ 24 VDC

10/100BaseT(X) 端口（RJ45 接头）

EDS-316 系列：16
EDS-316-MM-SC/MM-ST/MS-SC/SS-SC 系列，EDS-316-SS-SC-80：14
EDS-316-M-SC/M-ST/S-SC 系列：15

所有型号均支持：
速率自适应
全/半双工模式
自动 MDI/MDI-X 连接
100BaseFX 端口（多模 SC 接头）

EDS-316-M-SC：1
EDS-316-M-SC-T：1
EDS-316-MM-SC：2
EDS-316-MM-SC-T：2
EDS-316-MS-SC：1
100BaseFX 端口（多模 ST 接头）

EDS-316-M-ST 系列：1
EDS-316-MM-ST 系列：2
100BaseFX 端口（单模 SC 接头）

EDS-316-MS-SC，EDS-316-S-SC 系列：1
EDS-316-SS-SC 系列：2
100BaseFX 端口（单模 SC 接头，80 km）

EDS-316-SS-SC-80：2
标准

IEEE 802.3，用于 10BaseT
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3x，用于流量控制

光纤

		100BaseFX
		多模		单模 (40 km)	单模 (80 km)
光纤线缆类型		OM1	50/125 µm	G.652	G.652
光纤线缆类型		OM1	800 MHz x km	G.652	G.652
典型距离		4 km	5 km	40 km	80 km
波长	典型值 (nm)	1300		1310	1550
	TX 波长范围 (nm)	1260 至 1360		1280 至 1340	1530 至 1570
	RX 波长范围 (nm)	1100 至 1600		1100 至 1600	1100 至 1600
光功率	TX 功率范围 (dBm)	-10 至 -20		0 至 -5	0 至 -5
	RX 灵敏度范围 (dBm)	-3 至 -32		-3 至 -34	-3 至 -34
	链路预算 (dB)	12		29	29
	色散损失 (dB)	3		1	1
注意：连接单模光纤收发器时，建议使用衰减器以防止光功率过大造成的损坏。注意：计算特定光纤收发器的“典型距离”如下：链路预算 (dB) > 色散损失 (dB) + 总链路损耗 (dB)。

以太网接口

端口中断报警

数据包缓冲区大小

1.25 Mb
MAC 地址表大小

4 K
处理类型

存储转发

输入电流

非光纤型号：0.34 A @ 24 VDC
光纤型号：0.4 A @ 24 VDC
连接

1 个可拆卸 6 触点接线端子
工作电压

9.6 至 60 VDC
输入电压

12/24/48 VDC，冗余双电源输入
反接保护

支持
过载电流保护

支持

外壳

金属
IP 等级

IP30
尺寸

80.1 x 135 x 105 mm（3.15 x 5.31 x 4.13 英寸）
重量

1140 g (2.52 lb)
安装

导轨式安装，壁挂式安装（带可选套件）

工作温度

标准型号：-10 至 60°C（14 至 140°F）
宽温型号：-40 至 75°C（-40 至 167°F）
存储温度（含包装）

-40 至 85°C（-40 至 185°F）
相对湿度

5 至 95%（非冷凝）

危险环境

ATEX，Class I Division 2
EMI

CISPR 32，FCC Part 15B Class A
海事

DNV-GL
EMC

EN 55032/24
振动

IEC 60068-2-6
EMS

IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 MHz: 20 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
安全

UL 508、UL 60950-1，CSA C22.2 编号 60950-1
冲击

IEC 60068-2-27
自由落体

IEC 60068-2-32

时间

257,516 小时
标准

MIL-HDBK-217F

保修期限

5 年
详情

请参阅 www.moxa.com.cn/warranty

下载产品资料表

支持文件

名称	类型	语言	版本	发布日期
QIG for EDS-316 Series 3.7 MB	QIG	英文	v6.0	2019年3月18日 2019年3月18日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches 558.3 KB	技术说明	英文	v1.0	2019年2月12日 2019年2月12日
EDS-316 系列产品资料表 1.8 MB	产品资料表	中文	v1.0	2018年11月11日 2018年11月11日
2D CAD for EDS-316-M-SC 250.3 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for EDS-316-M-ST 249.3 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for EDS-316-MM-SC 249.5 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for EDS-316-MM-ST 248.8 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for EDS-316 247.8 KB	2D CAD	英文		2018年1月19日 2018年1月19日
Manual for EDS-316 Series (HIG) 3.9 MB	手册	英文	v4.0	2014年5月25日 2014年5月25日

可用型号 (16)

显示图片

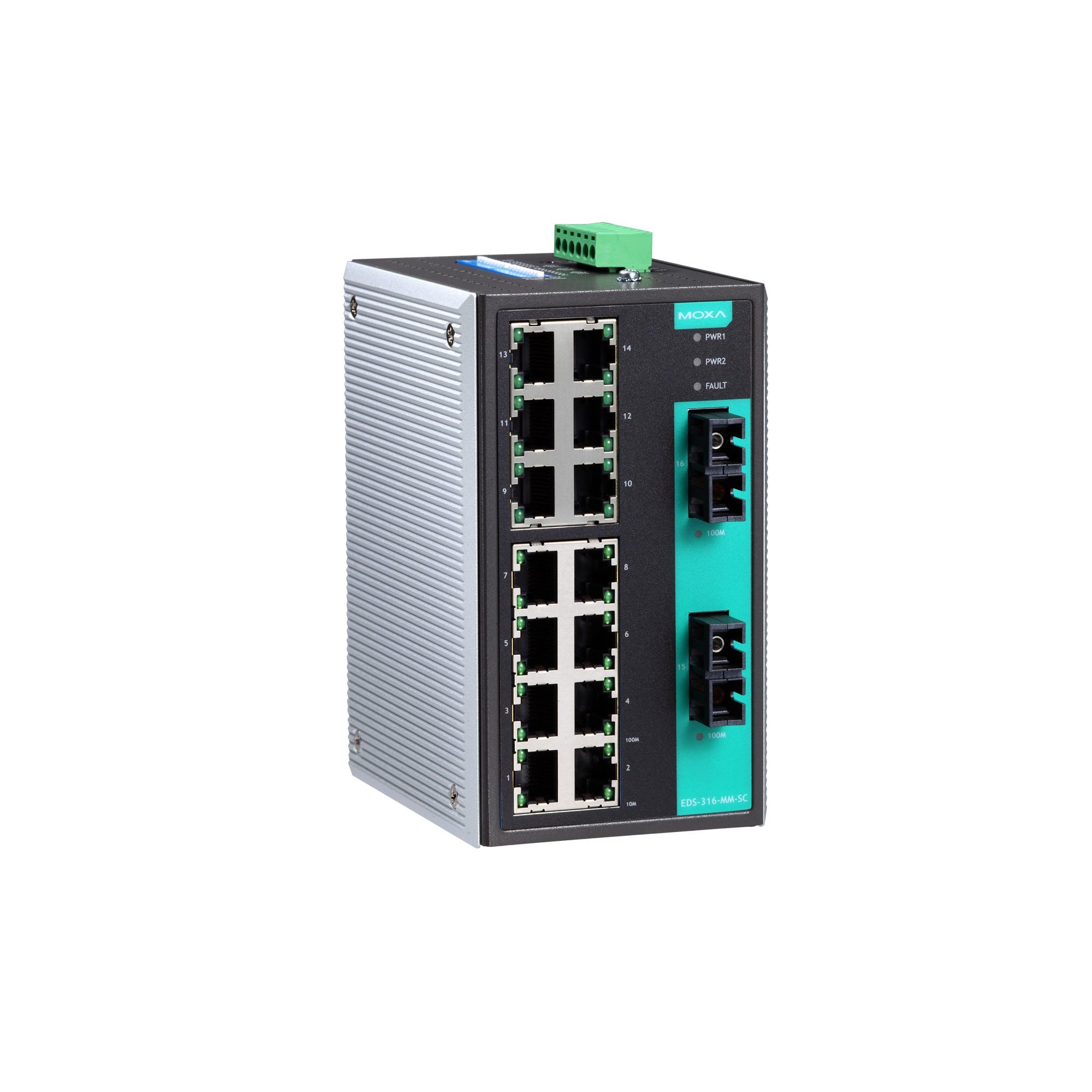

	对比 EDS-316	对比 EDS-316-MM-SC	对比 EDS-316-MM-ST	对比 EDS-316-M-SC
10/100BaseT(X) 端口 RJ45 接头	16	15	14	15
100BaseFX 端口多模，SC 接头	–	2	–	1
100BaseFX 端口多模，ST 接头	–	–	2	–
100BaseFX 端口单模，SC 接头	–	–	–	–
工作温度	-10 to 60°C	-10 to 60°C	-10 to 60°C	-10 to 60°C
	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹

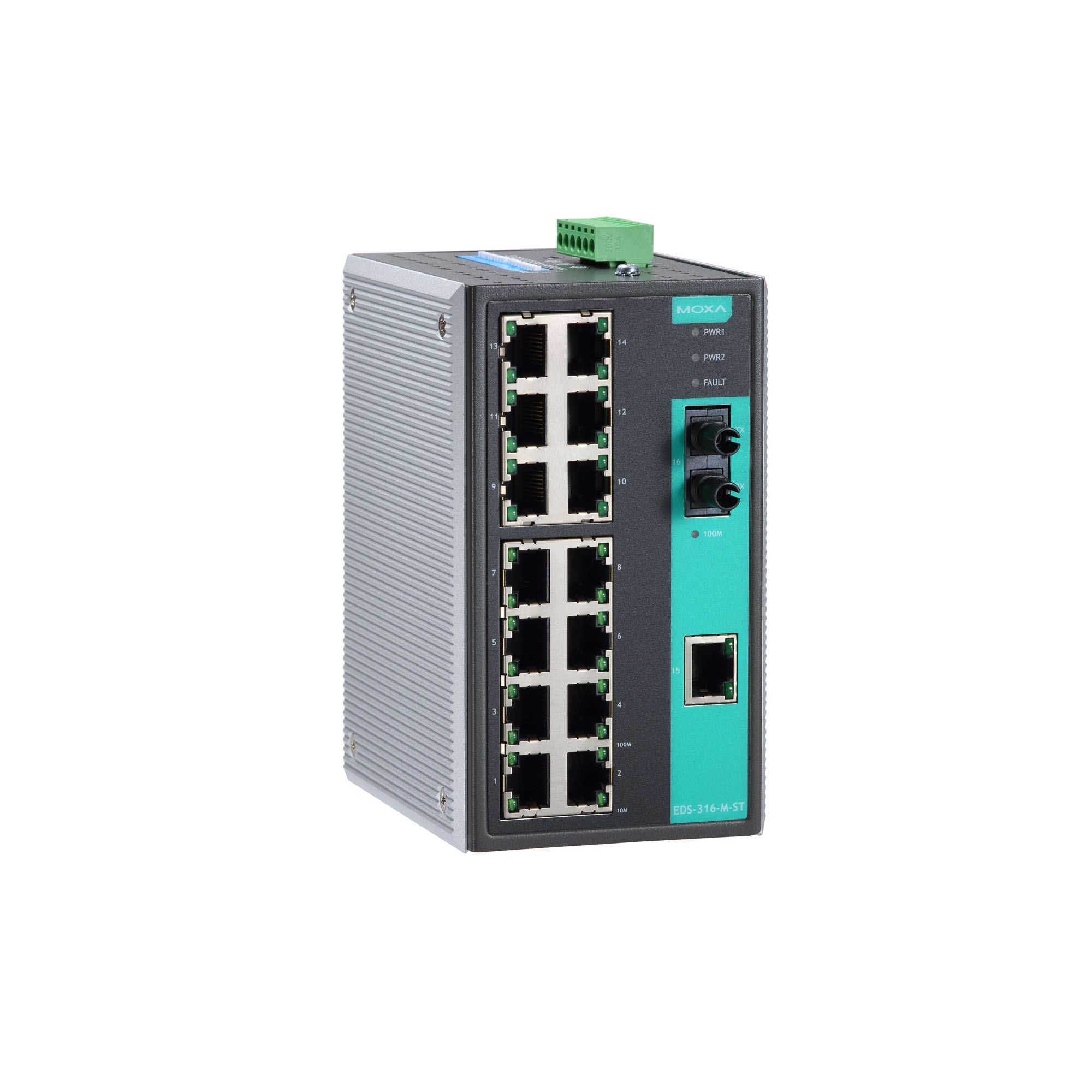

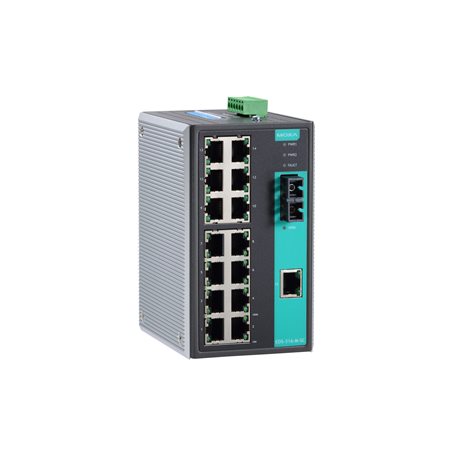

	对比 EDS-316-MS-SC	对比 EDS-316-M-ST	对比 EDS-316-S-SC	对比 EDS-316-SS-SC
10/100BaseT(X) 端口 RJ45 接头	15	15	15	14
100BaseFX 端口多模，SC 接头	1	–	–	–
100BaseFX 端口多模，ST 接头	–	1	–	–
100BaseFX 端口单模，SC 接头	1	–	1	2
工作温度	-10 to 60°C	-10 to 60°C	-10 to 60°C	-10 to 60°C
	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹

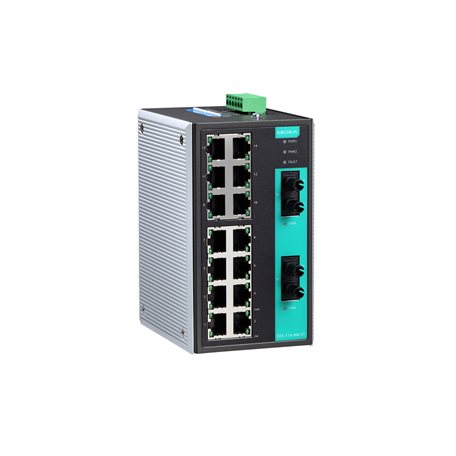

	对比 EDS-316-SS-SC-80	对比 EDS-316-MM-SC-T	对比 EDS-316-MM-ST-T	对比 EDS-316-M-SC-T
10/100BaseT(X) 端口 RJ45 接头	14	14	14	15
100BaseFX 端口多模，SC 接头	–	2	–	1
100BaseFX 端口多模，ST 接头	–	–	2	–
100BaseFX 端口单模，SC 接头	2	–	–	–
工作温度	-10 to 60°C	-40 to 75°C	-40 to 75°C	-40 to 75°C
	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹

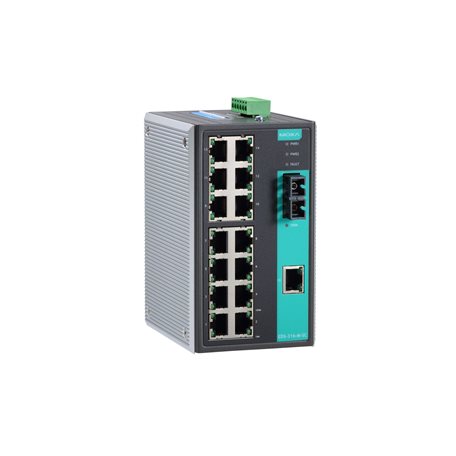

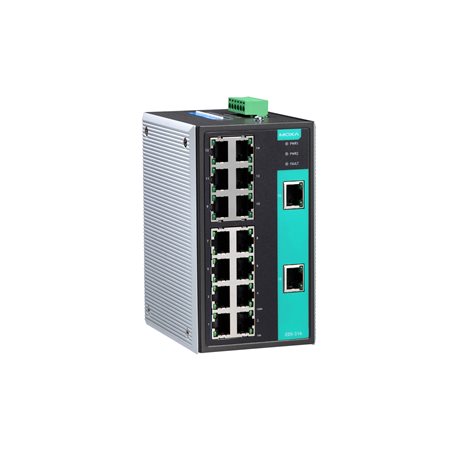

	对比 EDS-316-M-ST-T	对比 EDS-316-S-SC-T	对比 EDS-316-SS-SC-T	对比 EDS-316-T
10/100BaseT(X) 端口 RJ45 接头	15	15	14	16
100BaseFX 端口多模，SC 接头	–	–	–	–
100BaseFX 端口多模，ST 接头	1	–	–	–
100BaseFX 端口单模，SC 接头	–	1	2	–
工作温度	-40 to 75°C	-40 to 75°C	-40 to 75°C	-40 to 75°C
	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹
